1 MDSC-2226 Käyttöopas MDSC-2226 LED MDSC-2226 DDI MDSC-2226 MNA ( )K FI/04 27/04/2015

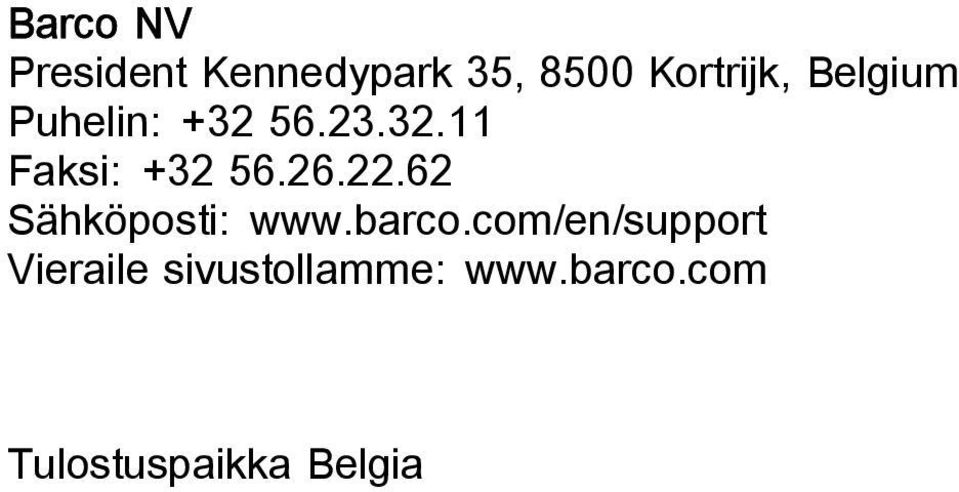

2 Barco NV President Kennedypark 35, 8500 Kortrijk, Belgium Puhelin: Faksi: Sähköposti: Vieraile sivustollamme: Tulostuspaikka Belgia

3 Sisällysluettelo SISÄLLYSLUETTELO 1. Tervetuloa! Tietoa tuotteesta Mitä paketissa on Tietoa tästä käyttöoppaasta Osat, ohjauspainikkeet ja liittimet Näkymä edestä Näkymä takaa Liitinnäkymä MDSC-2226 LED-versio MDSC-2226 DDI-versio MDSC-2226 MNA-versio Liitinten nastajärjestys Ottovirran liitin DVI-1-liitin (DVI-I) DVI-2-liitin (DVI-D) DVI-ulostuloliitin (DVI-D) RS232 -liitin USB-liitin Mini-USB -liitin DisplayPort-liitin S-Video- ja S-Video-lähtöliitin Näyttölaitteen asennus VESA-kiinnityksen asennus Kotelon poisto Videon syöttöliitäntä MDSC-2226 LED-versio MDSC-2226 DDI-versio MDSC-2226 MNA-versio Videoulostuloliitäntä MDSC-2226 LED-versio MDSC-2226 DDI-versio MDSC-2226 MNA-versio Nexxis OR Virtaliitäntä Kaapelin reititys Päivittäistoiminto Näppäimistön aktivointi/käytöstä poisto Näppäimistön taustavalo Päällä/Pois -kytkentä Virtaledin tila OSD-valikon aktivointi OSD-valikossa liikkuminen Pikanäppäintoiminnot Päälähteen valinta Monikuva-asetukset Zoomivoimakkuuden valinta Kirkkauden säätö Laajennetut näppäimistötoiminnot Päälähteen valinta Toissijaisen lähteen valinta Monikuva-asetukset Yleistoiminnot: Siirtotoiminnon valinta Yleistoiminnot: Kuvakoon valinta Yleistoiminnot: Zoomivoimakkuuden valinta...31 ( )K FI MDSC /04/2015 1

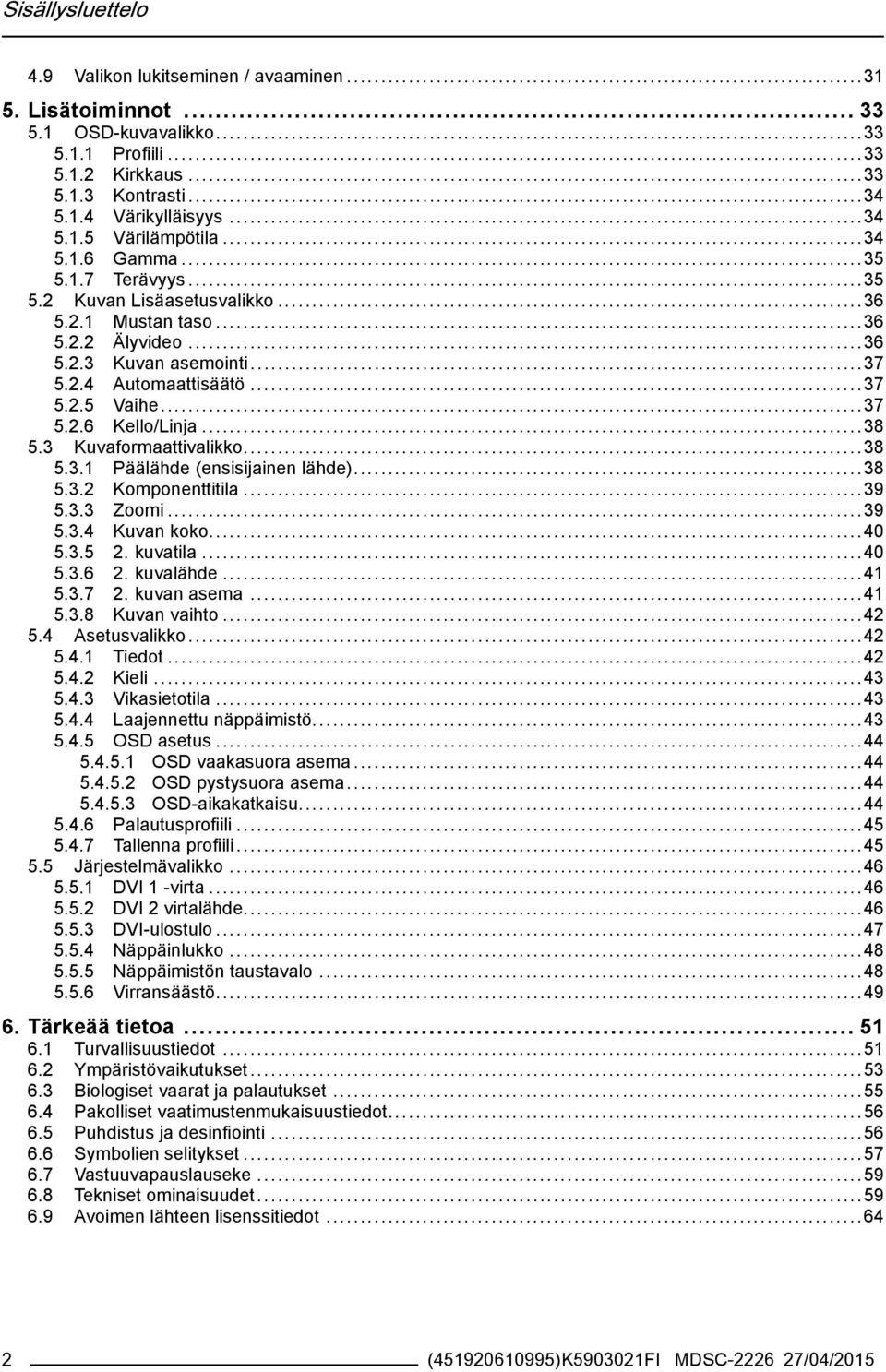

4 Sisällysluettelo 4.9 Valikon lukitseminen / avaaminen Lisätoiminnot OSD-kuvavalikko Profiili Kirkkaus Kontrasti Värikylläisyys Värilämpötila Gamma Terävyys Kuvan Lisäasetusvalikko Mustan taso Älyvideo Kuvan asemointi Automaattisäätö Vaihe Kello/Linja Kuvaformaattivalikko Päälähde (ensisijainen lähde) Komponenttitila Zoomi Kuvan koko kuvatila kuvalähde kuvan asema Kuvan vaihto Asetusvalikko Tiedot Kieli Vikasietotila Laajennettu näppäimistö OSD asetus OSD vaakasuora asema OSD pystysuora asema OSD-aikakatkaisu Palautusprofiili Tallenna profiili Järjestelmävalikko DVI 1 -virta DVI 2 virtalähde DVI-ulostulo Näppäinlukko Näppäimistön taustavalo Virransäästö Tärkeää tietoa Turvallisuustiedot Ympäristövaikutukset Biologiset vaarat ja palautukset Pakolliset vaatimustenmukaisuustiedot Puhdistus ja desinfiointi Symbolien selitykset Vastuuvapauslauseke Tekniset ominaisuudet Avoimen lähteen lisenssitiedot ( )K FI MDSC /04/2015

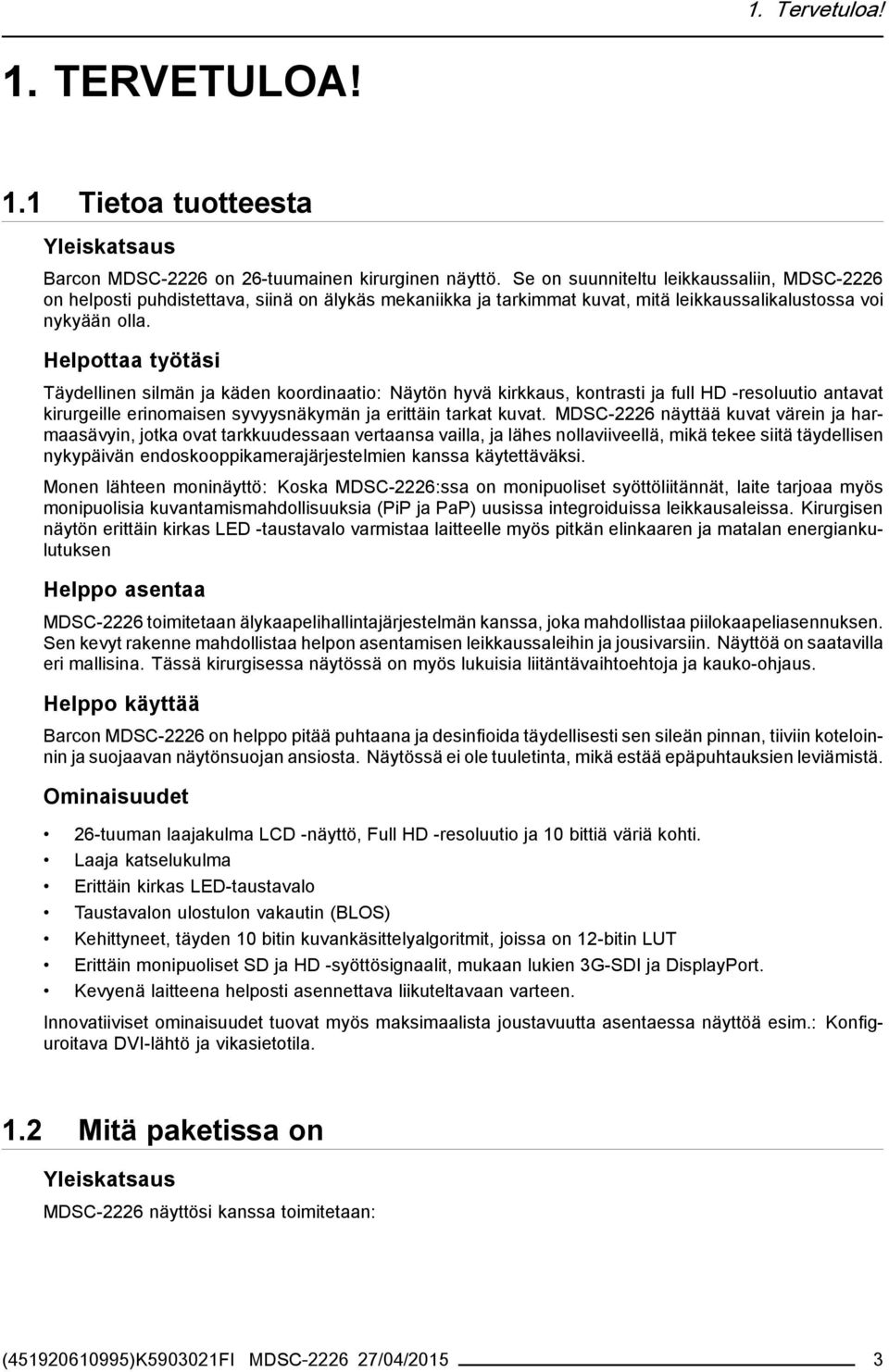

5 1. Tervetuloa! 1. TERVETULOA! 1.1 Tietoa tuotteesta Yleiskatsaus Barcon MDSC-2226 on 26-tuumainen kirurginen näyttö. Se on suunniteltu leikkaussaliin, MDSC-2226 on helposti puhdistettava, siinä on älykäs mekaniikka ja tarkimmat kuvat, mitä leikkaussalikalustossa voi nykyään olla. Helpottaa työtäsi Täydellinen silmän ja käden koordinaatio: Näytön hyvä kirkkaus, kontrasti ja full HD -resoluutio antavat kirurgeille erinomaisen syvyysnäkymän ja erittäin tarkat kuvat. MDSC-2226 näyttää kuvat värein ja harmaasävyin, jotka ovat tarkkuudessaan vertaansa vailla, ja lähes nollaviiveellä, mikä tekee siitä täydellisen nykypäivän endoskooppikamerajärjestelmien kanssa käytettäväksi. Monen lähteen moninäyttö: Koska MDSC-2226:ssa on monipuoliset syöttöliitännät, laite tarjoaa myös monipuolisia kuvantamismahdollisuuksia (PiP ja PaP) uusissa integroiduissa leikkausaleissa. Kirurgisen näytön erittäin kirkas LED -taustavalo varmistaa laitteelle myös pitkän elinkaaren ja matalan energiankulutuksen Helppo asentaa MDSC-2226 toimitetaan älykaapelihallintajärjestelmän kanssa, joka mahdollistaa piilokaapeliasennuksen. Sen kevyt rakenne mahdollistaa helpon asentamisen leikkaussaleihin ja jousivarsiin. Näyttöä on saatavilla eri mallisina. Tässä kirurgisessa näytössä on myös lukuisia liitäntävaihtoehtoja ja kauko-ohjaus. Helppo käyttää Barcon MDSC-2226 on helppo pitää puhtaana ja desinfioida täydellisesti sen sileän pinnan, tiiviin koteloinnin ja suojaavan näytönsuojan ansiosta. Näytössä ei ole tuuletinta, mikä estää epäpuhtauksien leviämistä. Ominaisuudet 26-tuuman laajakulma LCD -näyttö, Full HD -resoluutio ja 10 bittiä väriä kohti. Laaja katselukulma Erittäin kirkas LED-taustavalo Taustavalon ulostulon vakautin (BLOS) Kehittyneet, täyden 10 bitin kuvankäsittelyalgoritmit, joissa on 12-bitin LUT Erittäin monipuoliset SD ja HD -syöttösignaalit, mukaan lukien 3G-SDI ja DisplayPort. Kevyenä laitteena helposti asennettava liikuteltavaan varteen. Innovatiiviset ominaisuudet tuovat myös maksimaalista joustavuutta asentaessa näyttöä esim.: Konfiguroitava DVI-lähtö ja vikasietotila. 1.2 Mitä paketissa on Yleiskatsaus MDSC-2226 näyttösi kanssa toimitetaan: ( )K FI MDSC /04/2015 3

6 1. Tervetuloa! MDSC-2226 käyttöopas DVI-johto AC-virtajohto ulkoinen virtalähde 4 ruuvia ja kuusikulma-avain Säilytä alkuperäinen pakkausmateriaali. Se on suunniteltu tätä näyttölaitetta varten ja se suojaa sitä parhaiten kuljetuksen aikana. Käyttöopas on saatavilla muilla kielillä osoitteessa Tietoa tästä käyttöoppaasta Yleiskatsaus Tästä käyttöoppaasta saat asennuksen, käyttöönoton ja käytön aikaista tietoa MDSC näytöstä. Riippuen ostetusta versiosta, jotkut ominaisuuksista ja valinnoista, jotka tässä asiakirjassa on mainittu, eivät välttämättä sovellu käyttämääsi näyttöön. 4 ( )K FI MDSC /04/2015

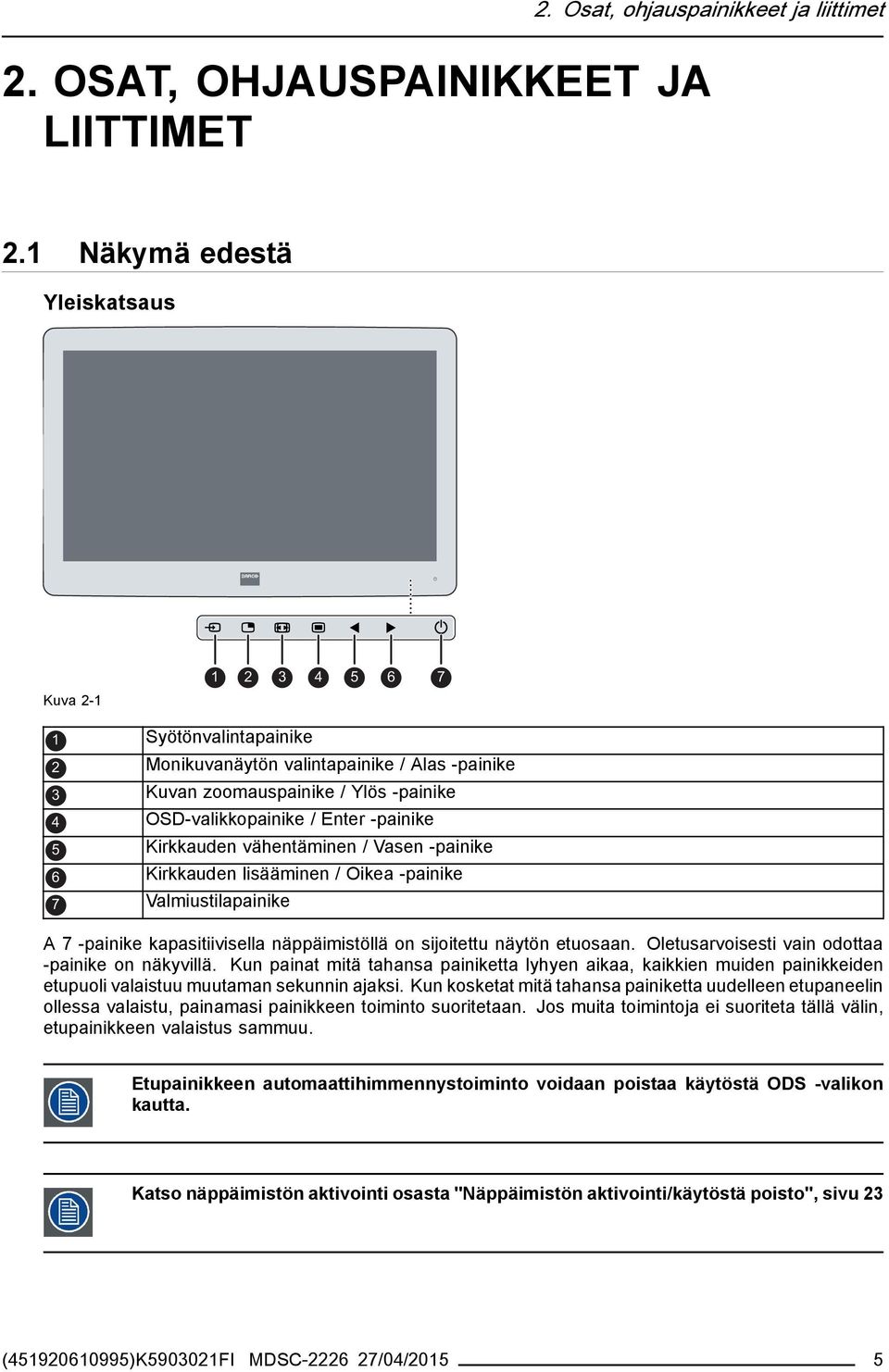

7 2. Osat, ohjauspainikkeet ja liittimet 2. OSAT, OHJAUSPAINIKKEET JA LIITTIMET 2.1 Näkymä edestä Yleiskatsaus Kuva Syötönvalintapainike 2 Monikuvanäytön valintapainike / Alas -painike 3 Kuvan zoomauspainike / Ylös -painike 4 OSD-valikkopainike / Enter -painike 5 Kirkkauden vähentäminen / Vasen -painike 6 Kirkkauden lisääminen / Oikea -painike 7 Valmiustilapainike A 7 -painike kapasitiivisella näppäimistöllä on sijoitettu näytön etuosaan. Oletusarvoisesti vain odottaa -painike on näkyvillä. Kun painat mitä tahansa painiketta lyhyen aikaa, kaikkien muiden painikkeiden etupuoli valaistuu muutaman sekunnin ajaksi. Kun kosketat mitä tahansa painiketta uudelleen etupaneelin ollessa valaistu, painamasi painikkeen toiminto suoritetaan. Jos muita toimintoja ei suoriteta tällä välin, etupainikkeen valaistus sammuu. Etupainikkeen automaattihimmennystoiminto voidaan poistaa käytöstä ODS -valikon kautta. Katso näppäimistön aktivointi osasta "Näppäimistön aktivointi/käytöstä poisto", sivu 23 ( )K FI MDSC /04/2015 5

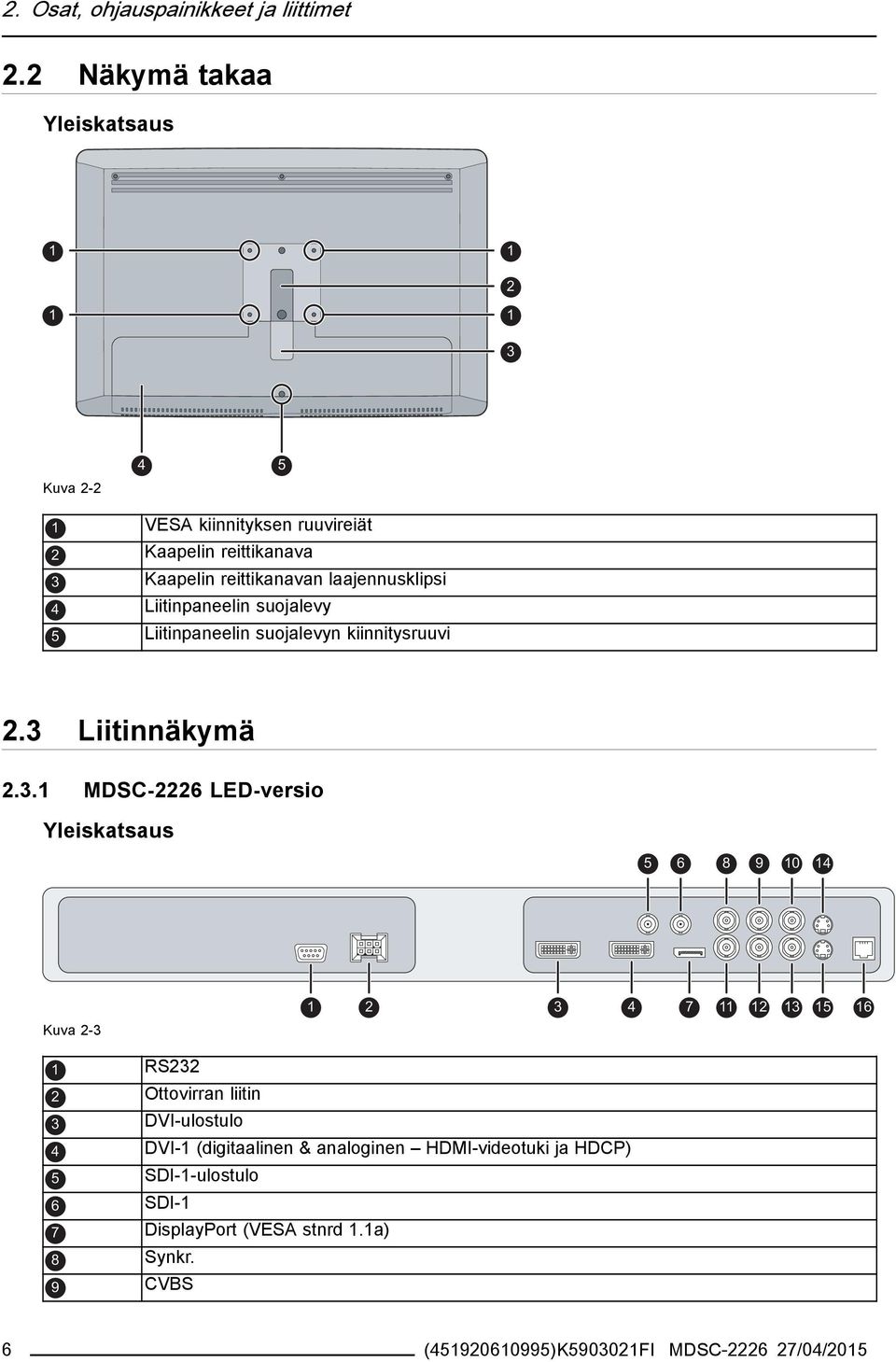

8 2. Osat, ohjauspainikkeet ja liittimet 2.2 Näkymä takaa Yleiskatsaus Kuva VESA kiinnityksen ruuvireiät 2 Kaapelin reittikanava 3 Kaapelin reittikanavan laajennusklipsi 4 Liitinpaneelin suojalevy 5 Liitinpaneelin suojalevyn kiinnitysruuvi 2.3 Liitinnäkymä MDSC-2226 LED-versio Yleiskatsaus Kuva RS Ottovirran liitin DVI-ulostulo 4 DVI-1 (digitaalinen & analoginen HDMI-videotuki ja HDCP) 5 SDI-1-ulostulo 6 SDI-1 7 DisplayPort (VESA stnrd 1.1a) 8 Synkr. 9 CVBS ( )K FI MDSC /04/2015

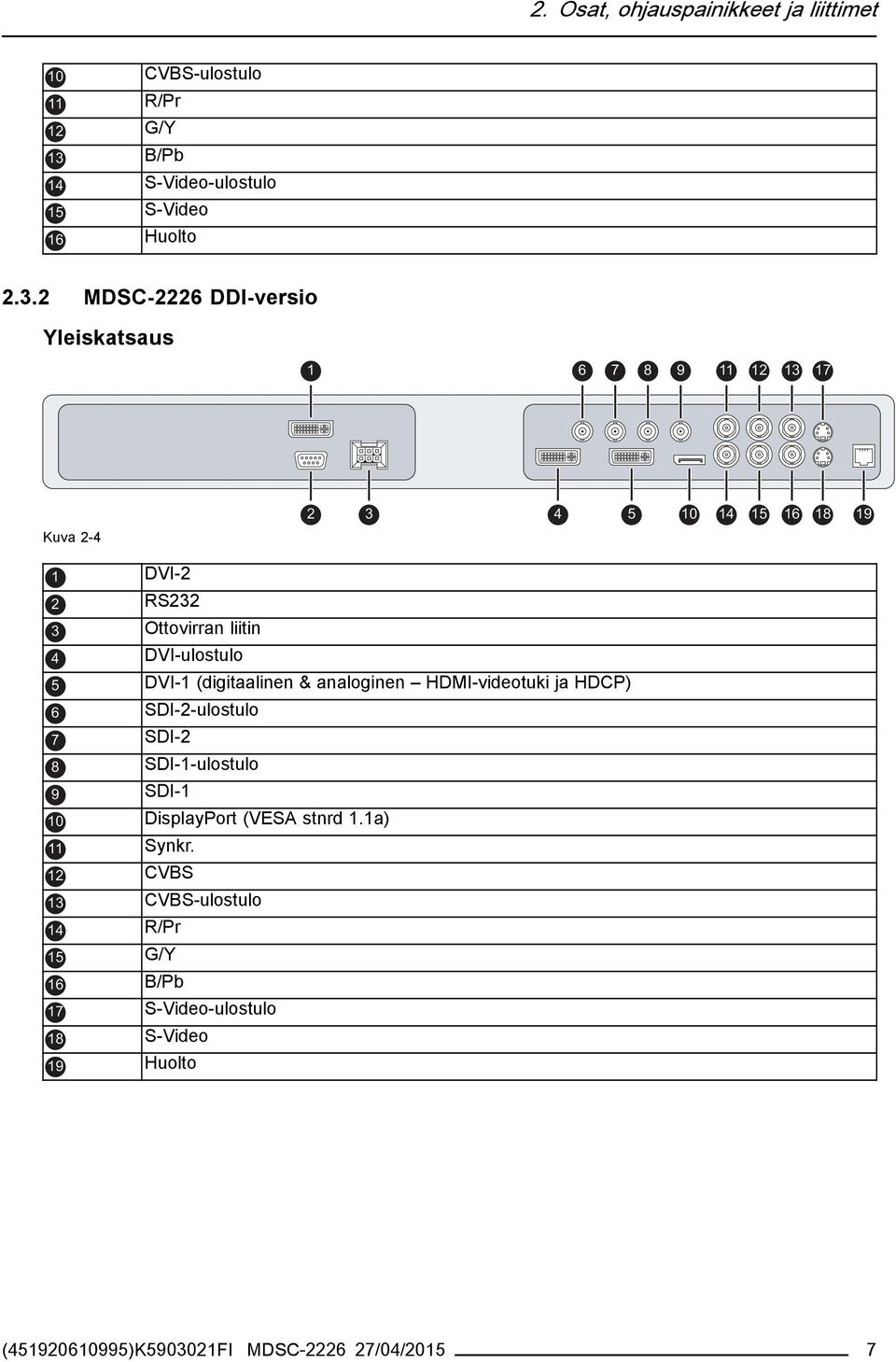

9 2. Osat, ohjauspainikkeet ja liittimet 10 CVBS-ulostulo 11 R/Pr 12 G/Y 13 B/Pb 14 S-Video-ulostulo 15 S-Video Huolto MDSC-2226 DDI-versio Yleiskatsaus Kuva DVI-2 2 RS232 3 Ottovirran liitin 4 DVI-ulostulo 5 DVI-1 (digitaalinen & analoginen HDMI-videotuki ja HDCP) 6 SDI-2-ulostulo 7 SDI-2 8 SDI-1-ulostulo 9 SDI-1 10 DisplayPort (VESA stnrd 1.1a) 11 Synkr. 12 CVBS 13 CVBS-ulostulo 14 R/Pr 15 G/Y 16 B/Pb 17 S-Video-ulostulo 18 S-Video Huolto 19 ( )K FI MDSC /04/2015 7

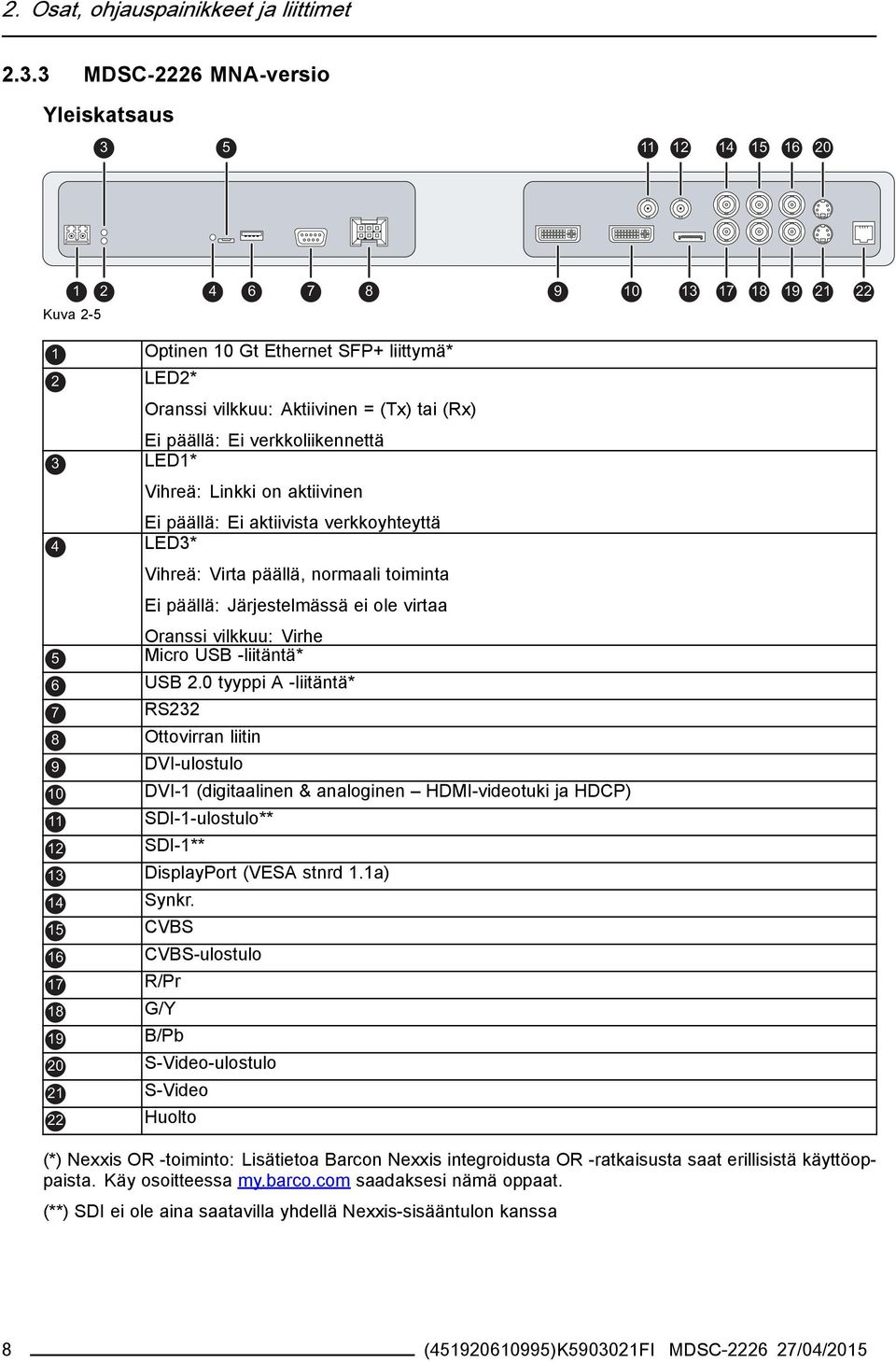

10 2. Osat, ohjauspainikkeet ja liittimet MDSC-2226 MNA-versio Yleiskatsaus Kuva Optinen 10 Gt Ethernet SFP+ liittymä* 2 LED2* Oranssi vilkkuu: Aktiivinen = (Tx) tai (Rx) 3 Ei päällä: Ei verkkoliikennettä LED1* Vihreä: Linkki on aktiivinen 4 Ei päällä: Ei aktiivista verkkoyhteyttä LED3* Vihreä: Virta päällä, normaali toiminta Ei päällä: Järjestelmässä ei ole virtaa 5 Oranssi vilkkuu: Virhe Micro USB -liitäntä* 6 USB 2.0 tyyppi A -liitäntä* 7 RS Ottovirran liitin DVI-ulostulo 10 DVI-1 (digitaalinen & analoginen HDMI-videotuki ja HDCP) 11 SDI-1-ulostulo** 12 SDI-1** 13 DisplayPort (VESA stnrd 1.1a) 14 Synkr. 15 CVBS 16 CVBS-ulostulo 17 R/Pr 18 G/Y 19 B/Pb 20 S-Video-ulostulo 21 S-Video Huolto 22 (*) Nexxis OR -toiminto: Lisätietoa Barcon Nexxis integroidusta OR -ratkaisusta saat erillisistä käyttöoppaista. Käy osoitteessa my.barco.com saadaksesi nämä oppaat. (**) SDI ei ole aina saatavilla yhdellä Nexxis-sisääntulon kanssa 8 ( )K FI MDSC /04/2015

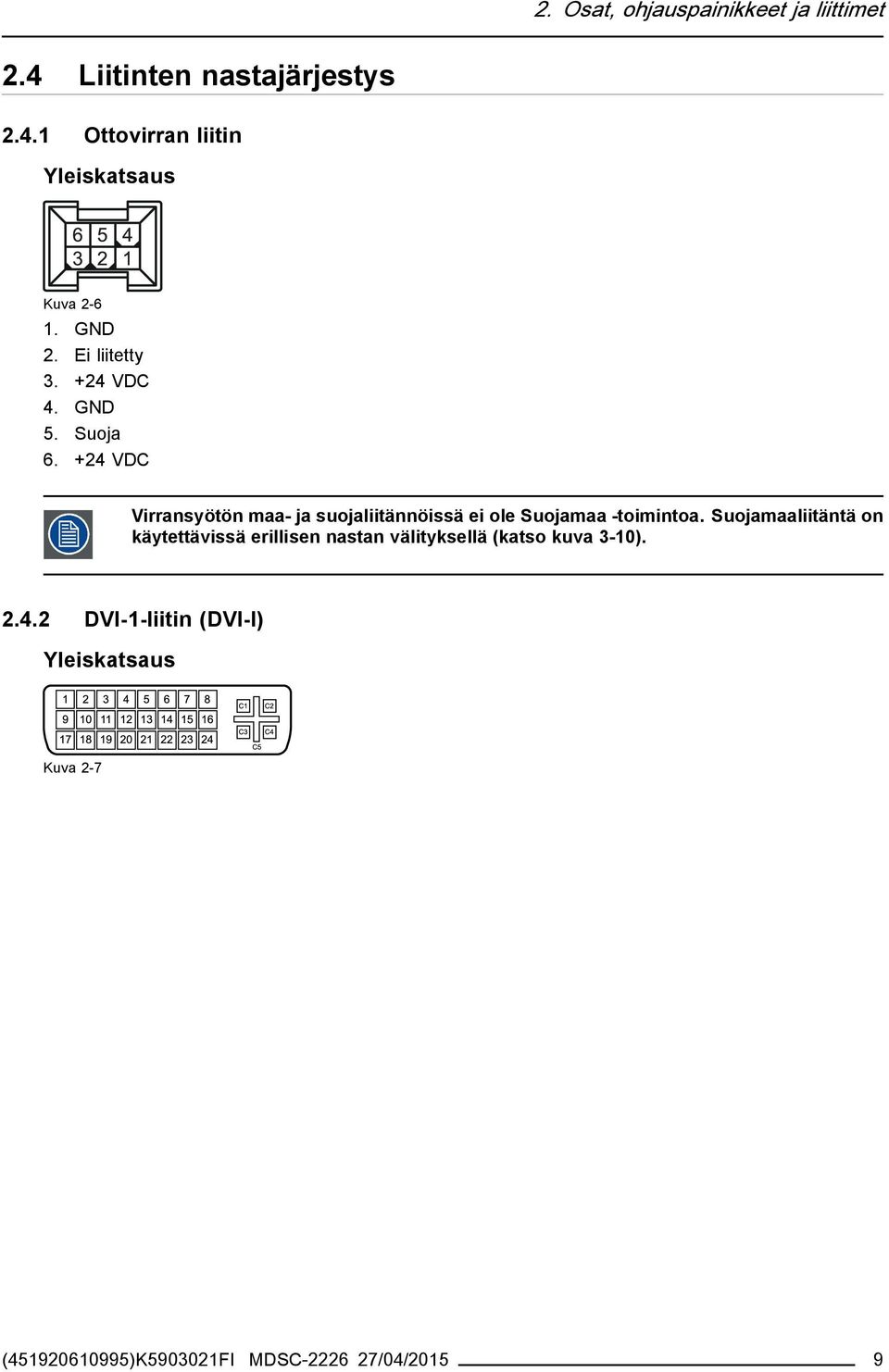

11 2. Osat, ohjauspainikkeet ja liittimet 2.4 Liitinten nastajärjestys Ottovirran liitin Yleiskatsaus Kuva GND 2. Ei liitetty VDC 4. GND 5. Suoja VDC Virransyötön maa- ja suojaliitännöissä ei ole Suojamaa -toimintoa. Suojamaaliitäntä on käytettävissä erillisen nastan välityksellä (katso kuva 3-10) DVI-1-liitin (DVI-I) Yleiskatsaus Kuva 2-7 ( )K FI MDSC /04/2015 9

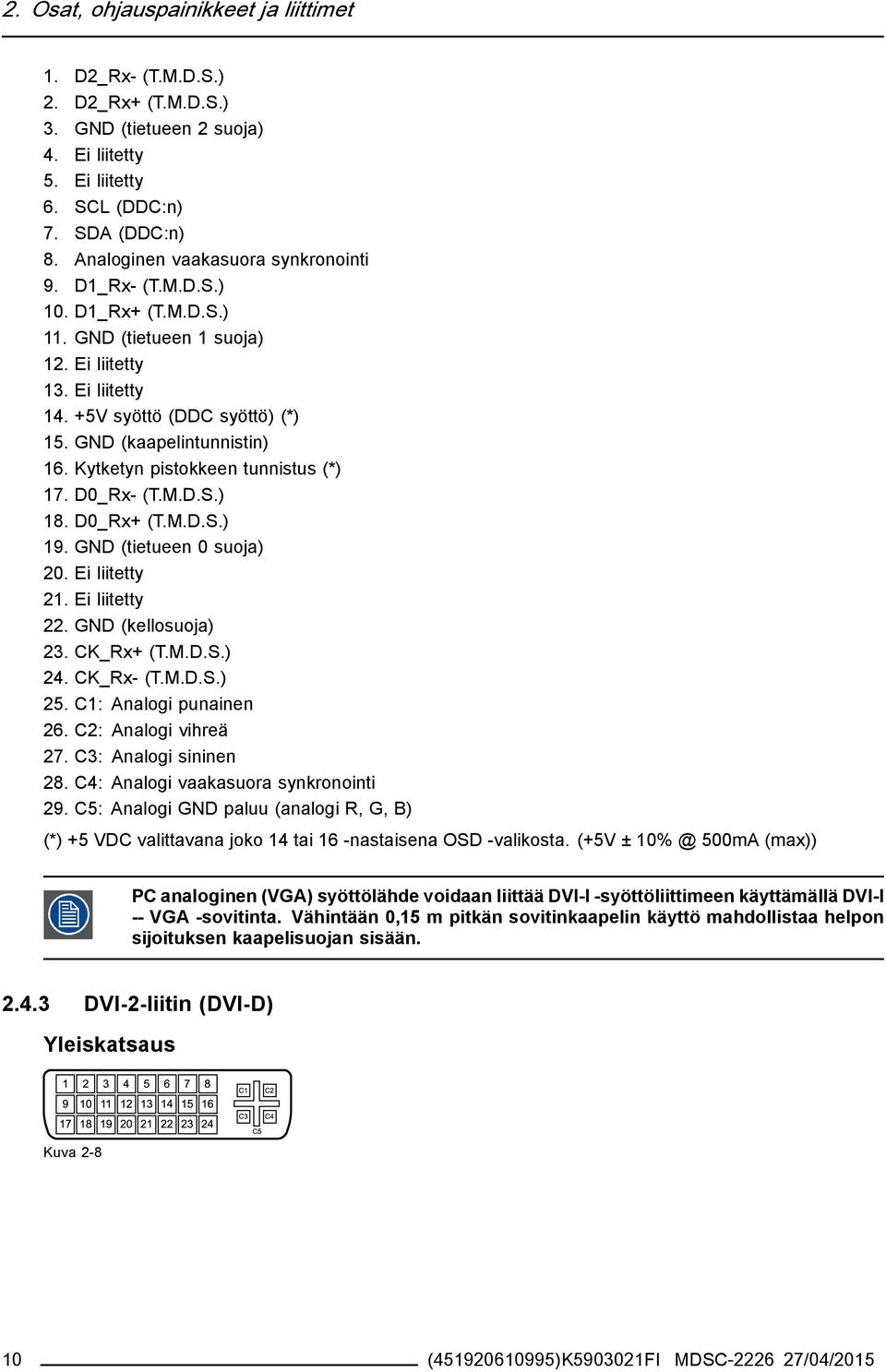

12 2. Osat, ohjauspainikkeet ja liittimet 1. D2_Rx- (T.M.D.S.) 2. D2_Rx+ (T.M.D.S.) 3. GND (tietueen 2 suoja) 4. Ei liitetty 5. Ei liitetty 6. SCL (DDC:n) 7. SDA (DDC:n) 8. Analoginen vaakasuora synkronointi 9. D1_Rx- (T.M.D.S.) 10. D1_Rx+ (T.M.D.S.) 11. GND (tietueen 1 suoja) 12. Ei liitetty 13. Ei liitetty V syöttö (DDC syöttö) (*) 15. GND (kaapelintunnistin) 16. Kytketyn pistokkeen tunnistus (*) 17. D0_Rx- (T.M.D.S.) 18. D0_Rx+ (T.M.D.S.) 19. GND (tietueen 0 suoja) 20. Ei liitetty 21. Ei liitetty 22. GND (kellosuoja) 23. CK_Rx+ (T.M.D.S.) 24. CK_Rx- (T.M.D.S.) 25. C1: Analogi punainen 26. C2: Analogi vihreä 27. C3: Analogi sininen 28. C4: Analogi vaakasuora synkronointi 29. C5: Analogi GND paluu (analogi R, G, B) (*) +5 VDC valittavana joko 14 tai 16 -nastaisena OSD -valikosta. (+5V ± 500mA (max)) PC analoginen (VGA) syöttölähde voidaan liittää DVI-I -syöttöliittimeen käyttämällä DVI-I -- VGA -sovitinta. Vähintään 0,15 m pitkän sovitinkaapelin käyttö mahdollistaa helpon sijoituksen kaapelisuojan sisään DVI-2-liitin (DVI-D) Yleiskatsaus Kuva ( )K FI MDSC /04/2015

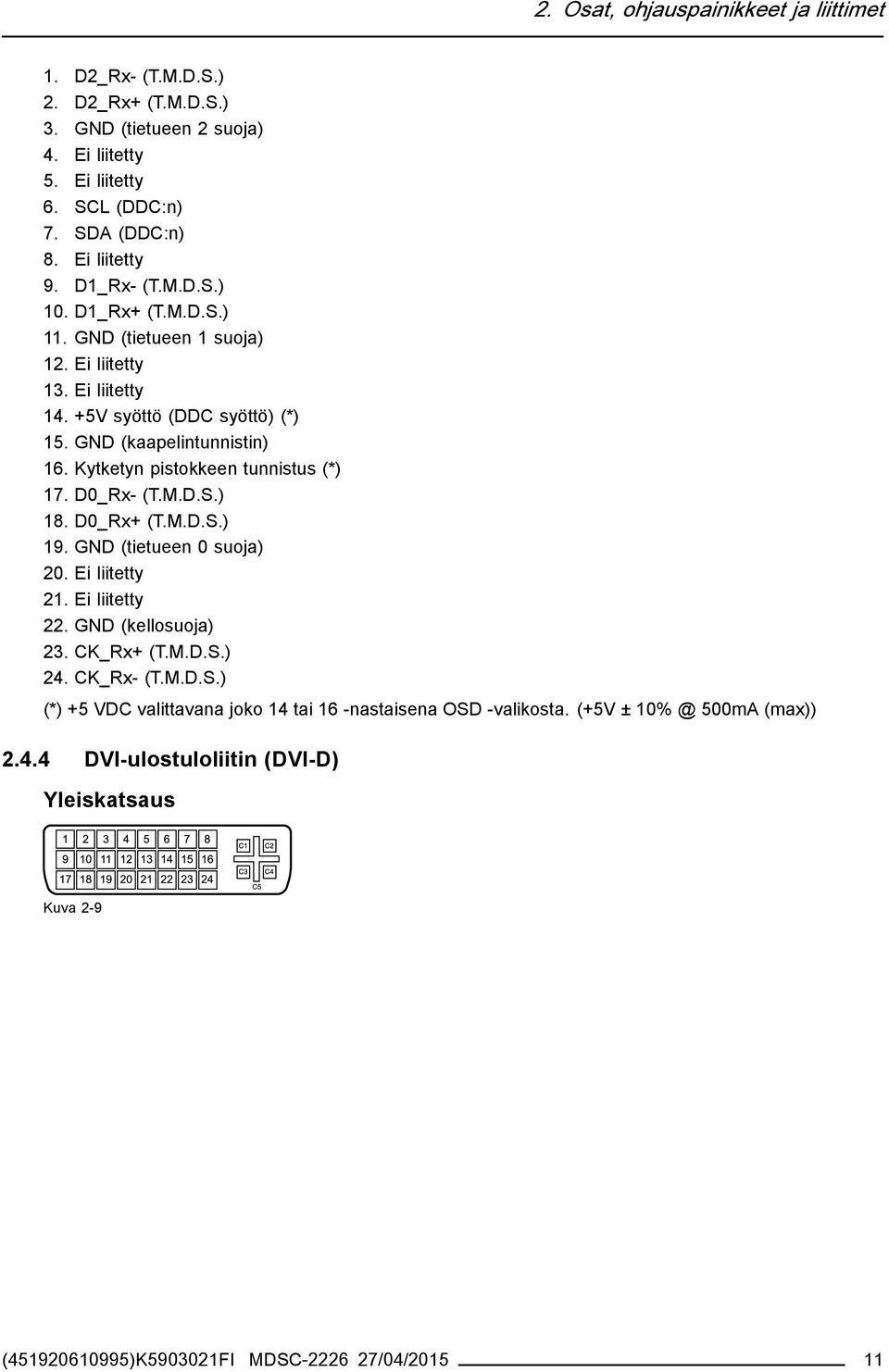

13 2. Osat, ohjauspainikkeet ja liittimet 1. D2_Rx- (T.M.D.S.) 2. D2_Rx+ (T.M.D.S.) 3. GND (tietueen 2 suoja) 4. Ei liitetty 5. Ei liitetty 6. SCL (DDC:n) 7. SDA (DDC:n) 8. Ei liitetty 9. D1_Rx- (T.M.D.S.) 10. D1_Rx+ (T.M.D.S.) 11. GND (tietueen 1 suoja) 12. Ei liitetty 13. Ei liitetty V syöttö (DDC syöttö) (*) 15. GND (kaapelintunnistin) 16. Kytketyn pistokkeen tunnistus (*) 17. D0_Rx- (T.M.D.S.) 18. D0_Rx+ (T.M.D.S.) 19. GND (tietueen 0 suoja) 20. Ei liitetty 21. Ei liitetty 22. GND (kellosuoja) 23. CK_Rx+ (T.M.D.S.) 24. CK_Rx- (T.M.D.S.) (*) +5 VDC valittavana joko 14 tai 16 -nastaisena OSD -valikosta. (+5V ± 500mA (max)) DVI-ulostuloliitin (DVI-D) Yleiskatsaus Kuva 2-9 ( )K FI MDSC /04/

14 2. Osat, ohjauspainikkeet ja liittimet 1. D2_Rx- (T.M.D.S.) 2. D2_Rx+ (T.M.D.S.) 3. GND (tietueen 2 suoja) 4. Ei liitetty 5. Ei liitetty 6. SCL (DDC:n) 7. SDA (DDC:n) 8. Ei liitetty 9. D1_Rx- (T.M.D.S.) 10. D1_Rx+ (T.M.D.S.) 11. GND (tietueen 1 suoja) 12. Ei liitetty 13. Ei liitetty V ulostulo(*) 15. GND (kaapelintunnistin) 16. Kytketyn pistokkeen tunnistus 17. D0_Rx- (T.M.D.S.) 18. D0_Rx+ (T.M.D.S.) 19. GND (tietueen 0 suoja) 20. Ei liitetty 21. Ei liitetty 22. GND (kellosuoja) 23. CK_Rx+ (T.M.D.S.) 24. CK_Rx- (T.M.D.S.) (*) +5 VDC ulostulo on aina käytettävissä. (+5V ± 500mA (max)) RS232 -liitin. Yleiskatsaus Kuva Ei liitetty 2. Rx (isännän ohjaama) 3. Tx (näytön ohjaama) 4. Ei liitetty 5. Maa 6. Ei liitetty 7. Ei liitetty 8. Ei liitetty 9. Ei liitetty USB-liitin Yleiskatsaus Kuva ( )K FI MDSC /04/2015

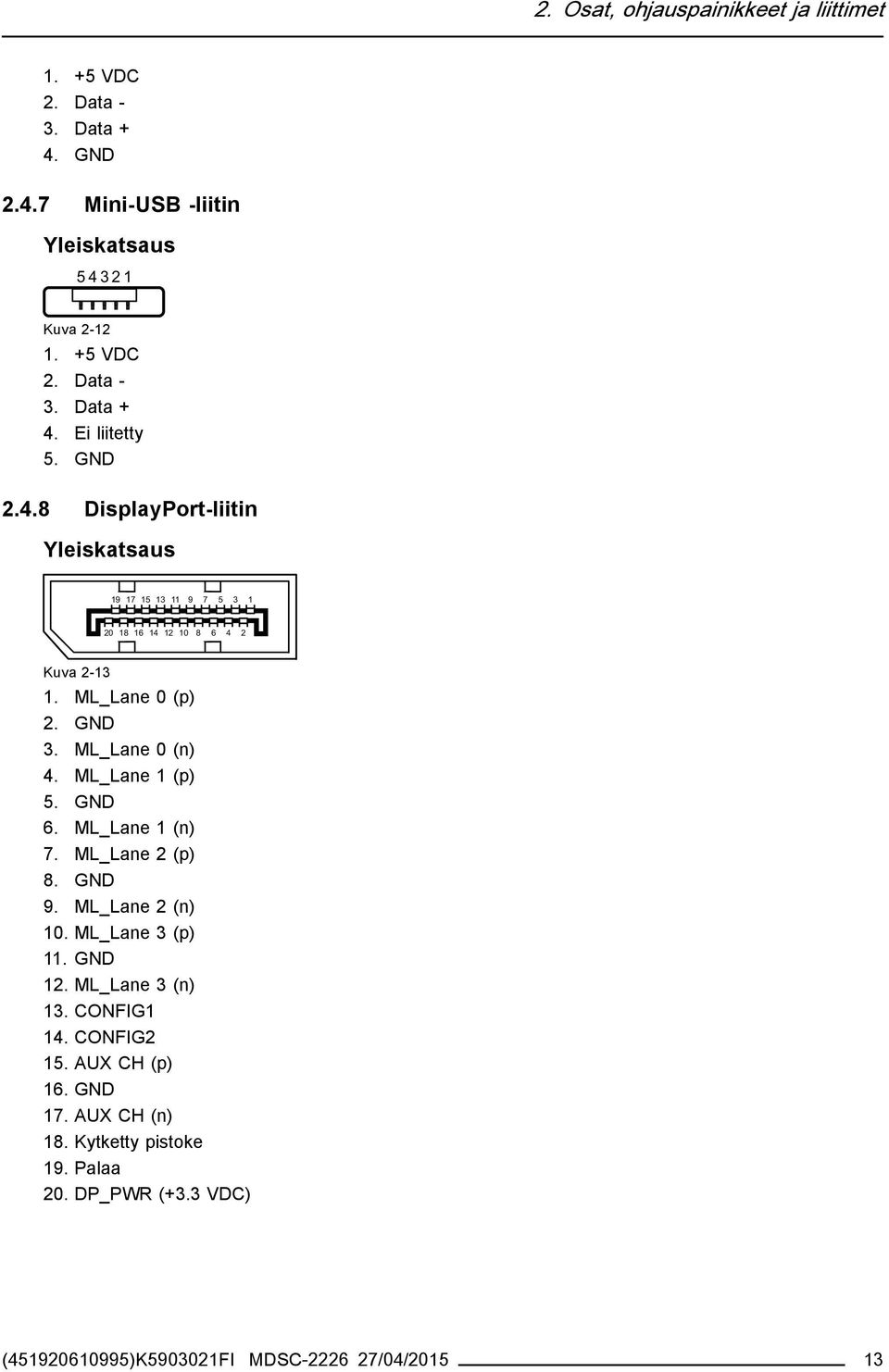

15 2. Osat, ohjauspainikkeet ja liittimet VDC 2. Data - 3. Data + 4. GND Mini-USB -liitin Yleiskatsaus Kuva VDC 2. Data - 3. Data + 4. Ei liitetty 5. GND DisplayPort-liitin Yleiskatsaus Kuva ML_Lane 0 (p) 2. GND 3. ML_Lane 0 (n) 4. ML_Lane 1 (p) 5. GND 6. ML_Lane 1 (n) 7. ML_Lane 2 (p) 8. GND 9. ML_Lane 2 (n) 10. ML_Lane 3 (p) 11. GND 12. ML_Lane 3 (n) 13. CONFIG1 14. CONFIG2 15. AUX CH (p) 16. GND 17. AUX CH (n) 18. Kytketty pistoke 19. Palaa 20. DP_PWR (+3.3 VDC) ( )K FI MDSC /04/

16 2. Osat, ohjauspainikkeet ja liittimet S-Video- ja S-Video-lähtöliitin Yleiskatsaus Kuva Ground (Y) 2. Ground (C) 3. Luminance (Y) 4. Chroma (C) 5. SG: Suojattu maadoitus 14 ( )K FI MDSC /04/2015

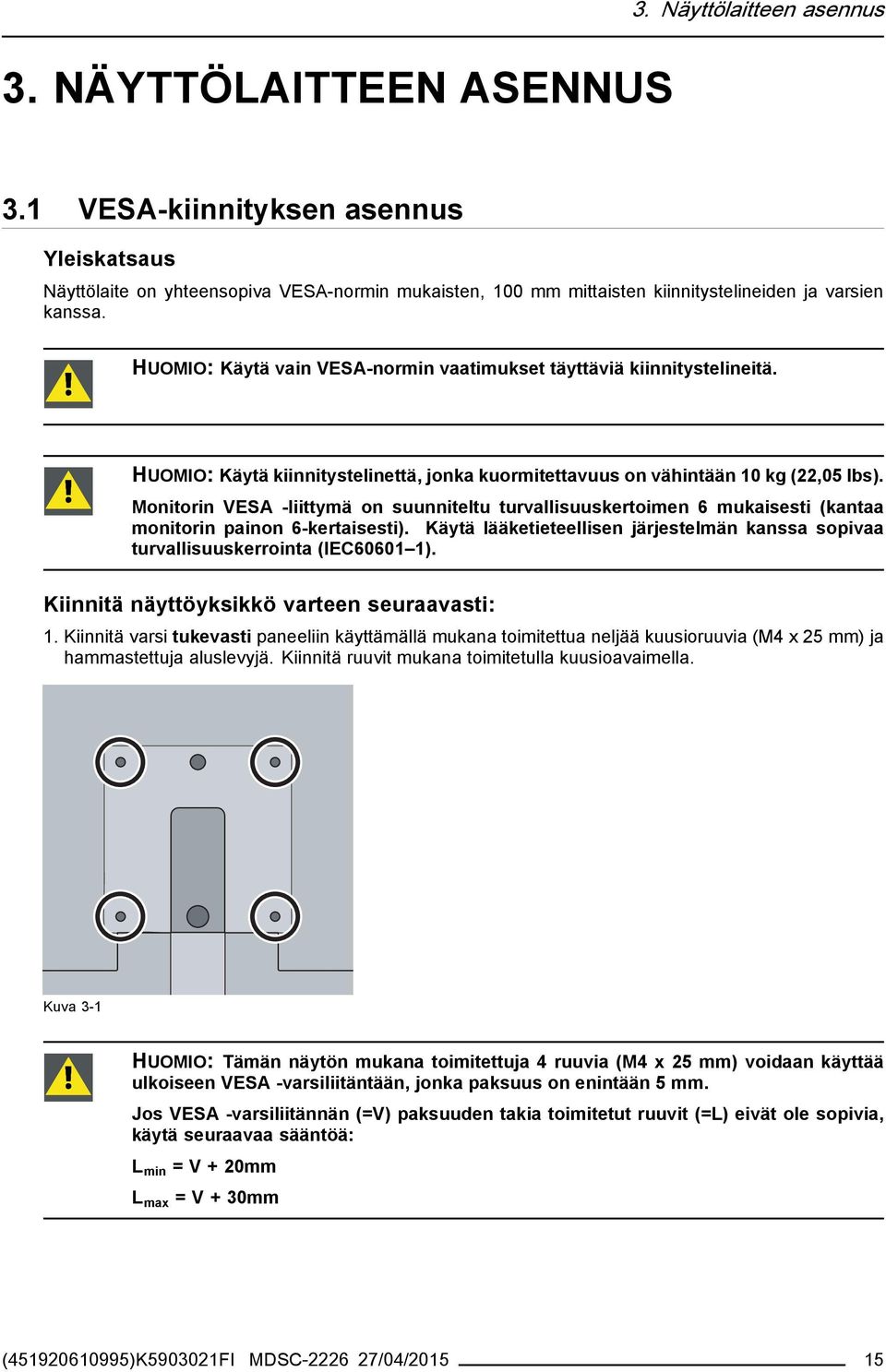

17 3. NÄYTTÖLAITTEEN ASENNUS 3. Näyttölaitteen asennus 3.1 VESA-kiinnityksen asennus Yleiskatsaus Näyttölaite on yhteensopiva VESA-normin mukaisten, 100 mm mittaisten kiinnitystelineiden ja varsien kanssa. HUOMIO: Käytä vain VESA-normin vaatimukset täyttäviä kiinnitystelineitä. HUOMIO: Käytä kiinnitystelinettä, jonka kuormitettavuus on vähintään 10 kg (22,05 lbs). Monitorin VESA -liittymä on suunniteltu turvallisuuskertoimen 6 mukaisesti (kantaa monitorin painon 6-kertaisesti). Käytä lääketieteellisen järjestelmän kanssa sopivaa turvallisuuskerrointa (IEC ). Kiinnitä näyttöyksikkö varteen seuraavasti: 1. Kiinnitä varsi tukevasti paneeliin käyttämällä mukana toimitettua neljää kuusioruuvia (M4 x 25 mm) ja hammastettuja aluslevyjä. Kiinnitä ruuvit mukana toimitetulla kuusioavaimella. Kuva 3-1 HUOMIO: Tämän näytön mukana toimitettuja 4 ruuvia (M4 x 25 mm) voidaan käyttää ulkoiseen VESA -varsiliitäntään, jonka paksuus on enintään 5 mm. Jos VESA -varsiliitännän (=V) paksuuden takia toimitetut ruuvit (=L) eivät ole sopivia, käytä seuraavaa sääntöä: L min =V+20mm L max =V+30mm ( )K FI MDSC /04/

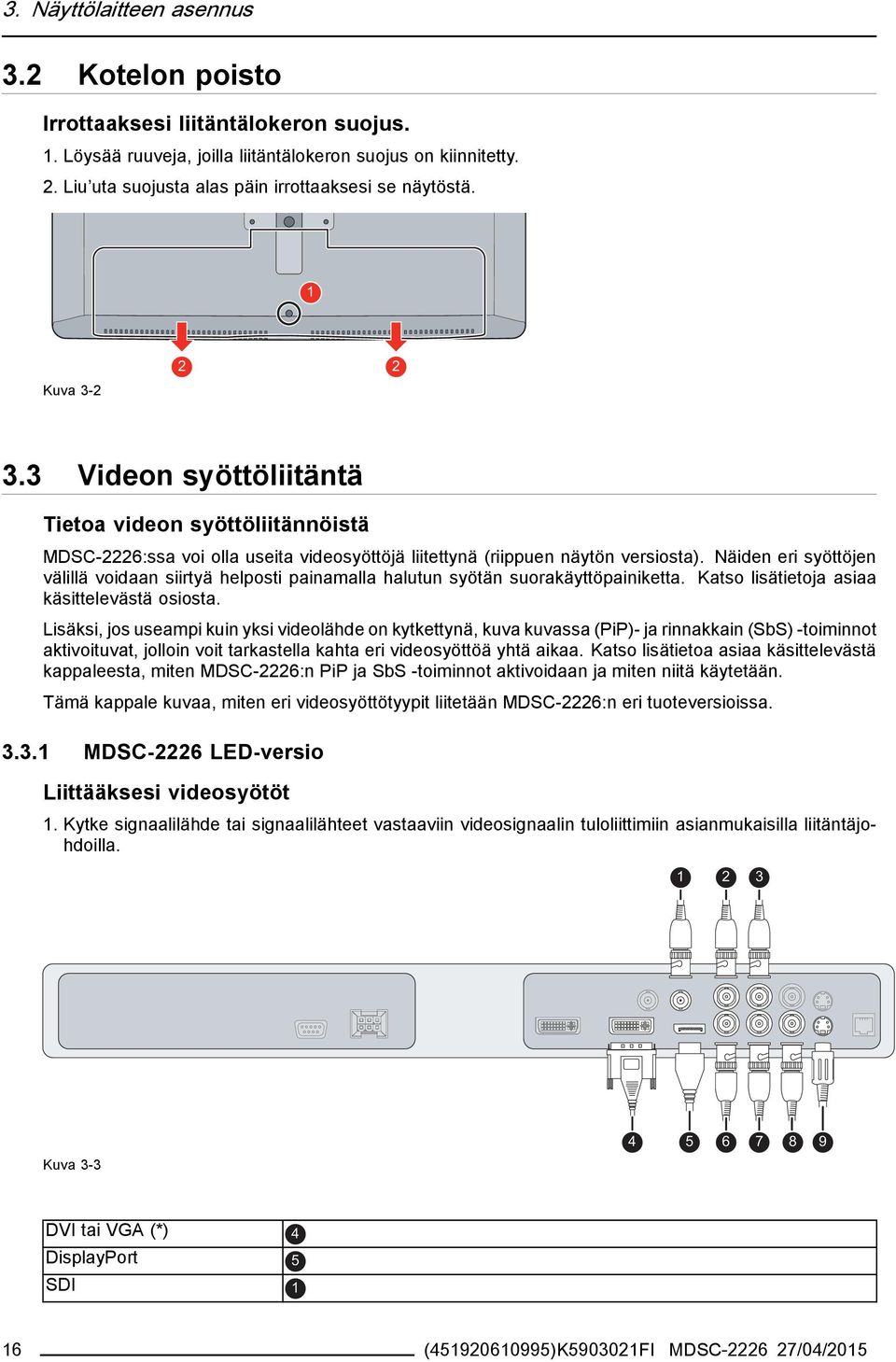

18 3. Näyttölaitteen asennus 3.2 Kotelon poisto Irrottaaksesi liitäntälokeron suojus. 1. Löysää ruuveja, joilla liitäntälokeron suojus on kiinnitetty. 2. Liu uta suojusta alas päin irrottaaksesi se näytöstä. 1 Kuva Videon syöttöliitäntä Tietoa videon syöttöliitännöistä MDSC-2226:ssa voi olla useita videosyöttöjä liitettynä (riippuen näytön versiosta). Näiden eri syöttöjen välillä voidaan siirtyä helposti painamalla halutun syötän suorakäyttöpainiketta. Katso lisätietoja asiaa käsittelevästä osiosta. Lisäksi, jos useampi kuin yksi videolähde on kytkettynä, kuva kuvassa (PiP)- ja rinnakkain (SbS) -toiminnot aktivoituvat, jolloin voit tarkastella kahta eri videosyöttöä yhtä aikaa. Katso lisätietoa asiaa käsittelevästä kappaleesta, miten MDSC-2226:n PiP ja SbS -toiminnot aktivoidaan ja miten niitä käytetään. Tämä kappale kuvaa, miten eri videosyöttötyypit liitetään MDSC-2226:n eri tuoteversioissa MDSC-2226 LED-versio Liittääksesi videosyötöt 1. Kytke signaalilähde tai signaalilähteet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla Kuva DVI tai VGA (*) 4 DisplayPort 5 SDI 1 16 ( )K FI MDSC /04/2015

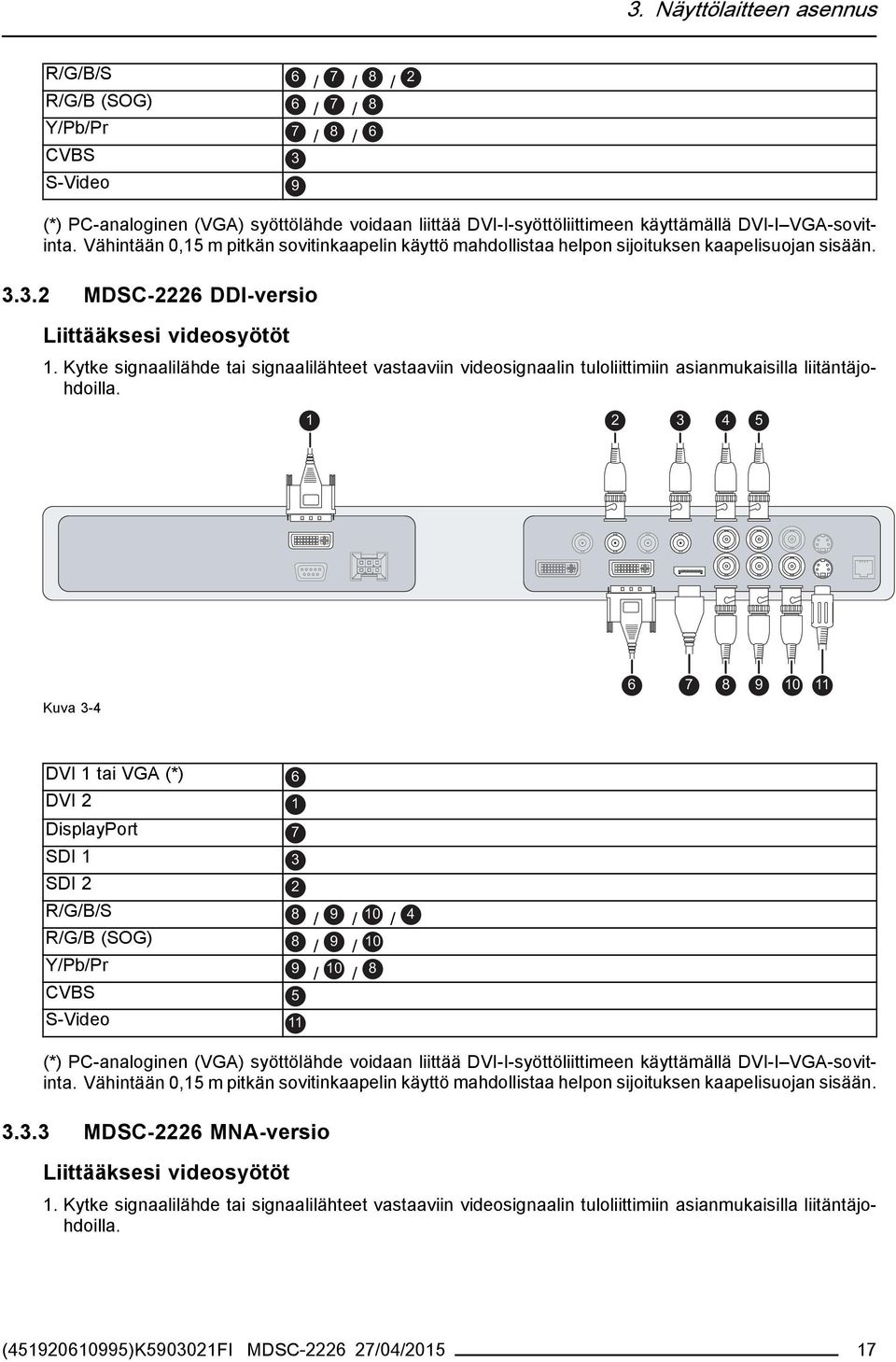

19 3. Näyttölaitteen asennus R/G/B/S 6 R/G/B (SOG) / 7 / 8 / 2 6 Y/Pb/Pr / 7 / 8 7 CVBS / 8 / 6 3 S-Video 9 (*) PC-analoginen (VGA) syöttölähde voidaan liittää DVI-I-syöttöliittimeen käyttämällä DVI-I VGA-sovitinta. Vähintään 0,15 m pitkän sovitinkaapelin käyttö mahdollistaa helpon sijoituksen kaapelisuojan sisään MDSC-2226 DDI-versio Liittääksesi videosyötöt 1. Kytke signaalilähde tai signaalilähteet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla Kuva 3-4 DVI 1 tai VGA (*) DVI 2 6 DisplayPort 7 SDI 1 3 SDI 2 2 R/G/B/S 8 R/G/B (SOG) / 9 / 10 / 4 8 Y/Pb/Pr / 9 / 10 9 CVBS / 10 / 8 5 S-Video 11 1 (*) PC-analoginen (VGA) syöttölähde voidaan liittää DVI-I-syöttöliittimeen käyttämällä DVI-I VGA-sovitinta. Vähintään 0,15 m pitkän sovitinkaapelin käyttö mahdollistaa helpon sijoituksen kaapelisuojan sisään MDSC-2226 MNA-versio Liittääksesi videosyötöt 1. Kytke signaalilähde tai signaalilähteet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla. ( )K FI MDSC /04/

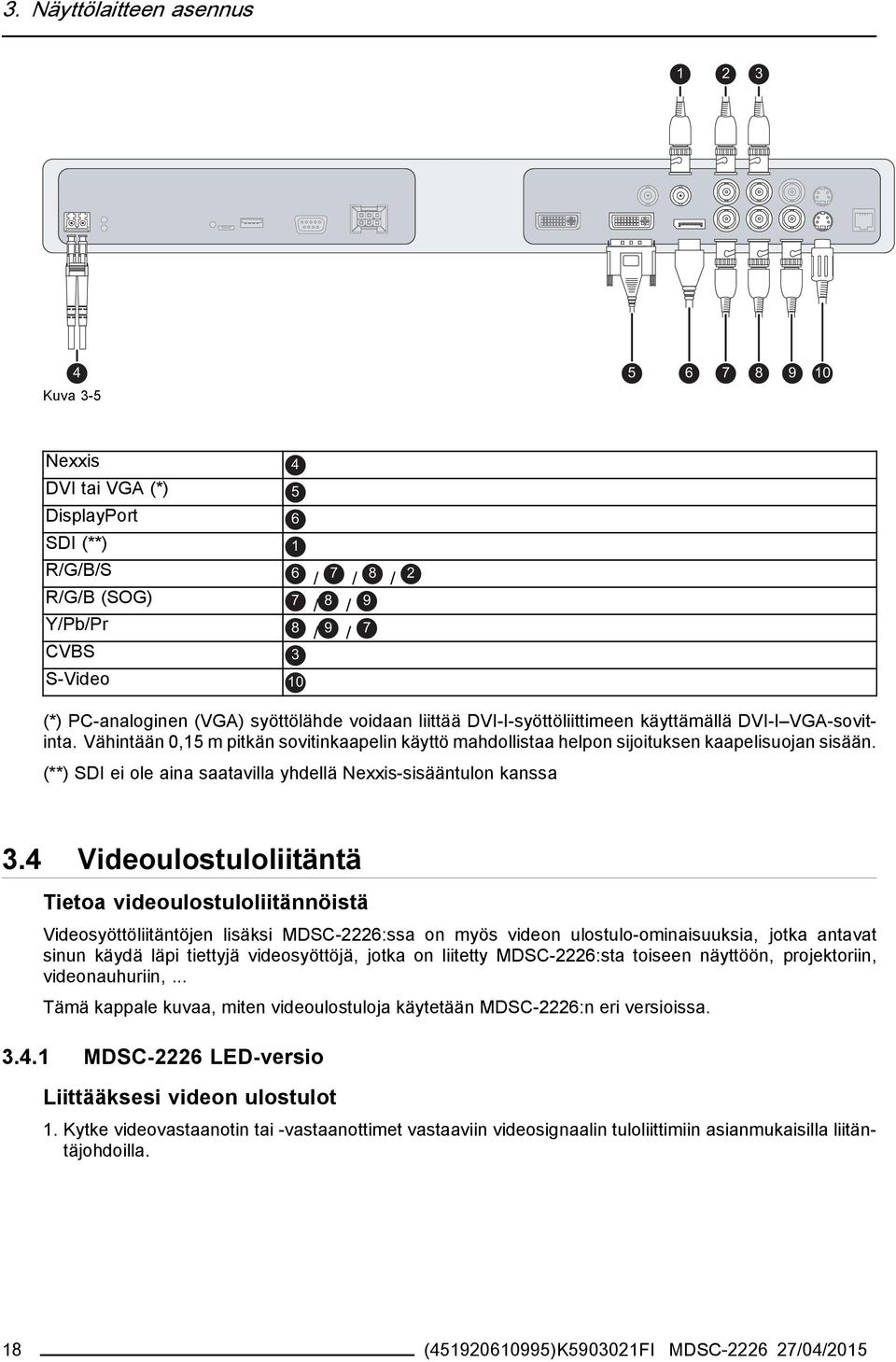

20 3. Näyttölaitteen asennus Kuva 3-5 Nexxis 4 DVI tai VGA (*) 5 DisplayPort 6 SDI (**) 1 R/G/B/S 6 R/G/B (SOG) / 7 / 8 / 2 7 Y/Pb/Pr /8 / 9 8 CVBS /9 / 7 3 S-Video 10 (*) PC-analoginen (VGA) syöttölähde voidaan liittää DVI-I-syöttöliittimeen käyttämällä DVI-I VGA-sovitinta. Vähintään 0,15 m pitkän sovitinkaapelin käyttö mahdollistaa helpon sijoituksen kaapelisuojan sisään. (**) SDI ei ole aina saatavilla yhdellä Nexxis-sisääntulon kanssa 3.4 Videoulostuloliitäntä Tietoa videoulostuloliitännöistä Videosyöttöliitäntöjen lisäksi MDSC-2226:ssa on myös videon ulostulo-ominaisuuksia, jotka antavat sinun käydä läpi tiettyjä videosyöttöjä, jotka on liitetty MDSC-2226:sta toiseen näyttöön, projektoriin, videonauhuriin,... Tämä kappale kuvaa, miten videoulostuloja käytetään MDSC-2226:n eri versioissa MDSC-2226 LED-versio Liittääksesi videon ulostulot 1. Kytke videovastaanotin tai -vastaanottimet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla. 18 ( )K FI MDSC /04/2015

21 3. Näyttölaitteen asennus Kuva 3-6 SDI 1 CVBS 2 S-Video 3 DVI 4 (määritellään OSD-valikossa, katso "DVI-ulostulo", sivu 47) MDSC-2226 DDI-versio Liittääksesi videon ulostulot 1. Kytke videovastaanotin tai -vastaanottimet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla Kuva 3-7 SDI 1 2 SDI 2 1 CVBS 3 S-Video 4 DVI 1 tai DVI 2 5 (määritellään OSD-valikossa, katso "DVI-ulostulo", sivu 47) ( )K FI MDSC /04/

22 3. Näyttölaitteen asennus MDSC-2226 MNA-versio Liittääksesi videon ulostulot 1. Kytke videovastaanotin tai -vastaanottimet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla Kuva SDI (*) 1 CVBS 2 S-Video 3 DVI 4 (määritellään OSD-valikossa, katso "DVI-ulostulo", sivu 47) DVI-Nexxis 4 (määritellään OSD-valikossa, katso "DVI-ulostulo", sivu 47) (*) SDI ei ole aina saatavilla yhdellä Nexxis-sisääntulon kanssa 3.5 Nexxis OR Yleiskatsaus Liittämällä MDSC-2226 Barcon Nexxis OR -järjestelmään antaa sinun jakaa kuvaa, grafiikkaa, ääntä ja tiedostoja IP -verkossa pakkaamattomassa muodossa leikkaussalin sisällä ja jopa kirurgisten sarjojen välillä. Liittääksesi MDSC-2226:n Barcon Nexxis OR -järjestelmään, liitä 10Gb Ethernet -liittymä Nexxis -katkaisijaan. Lisätietoa Nexxis OR:sta ja MDSC-2226:n asetuksista verkkoosi on saatavilla erillisistä käyttöoppaista. Käy osoitteessa saadaksesi nämä oppaat. Nexxis on saatavilla vain MDSC-2226 MNA -versiossa. 3.6 Virtaliitäntä Liittääksesi virtalähteen 1. Liitä mukana toimitettu ulkoinen DC -virtalähdeyksikkö MDSC-2226:n näytön +24 VDC virransyöttöön. 20 ( )K FI MDSC /04/2015

23 3. Näyttölaitteen asennus 2. Liitä ulkoisen DC-virtalähteen toinen pää maadoitettuun pistorasiaan mukana toimitetulla virtajohdolla. Huomautus:Virransyötön maa- ja suojaliitännöissä ei ole Suojamaa -toimintoa. Suojamaaliitäntä on käytettävissä erillisen nastan välityksellä (katso kuva 3-10). Kuva 3-9 Suojaava maanasta 1. Maadoita MDSC-2226 liittämällä suojaava maanasta maadoitettuun rasiaan AWG18 (max. 6ft / 1,8 m pitkällä) johdolla. Kuva Kaapelin reititys Reitittääksesi kaapelit 1. Näytöt, jotka on asennettu VESA -varteen sisäisellä kaapelireititysmääräyksellä, reititä kaikki kaapelit reitityskanavan läpi ja asenna liitinrasian suojus uudelleen. 8a Kuva 3-11 ( )K FI MDSC /04/

24 3. Näyttölaitteen asennus Tai, Muissa asennusvaihtoehdoissa, poista kaapelin reitityskanavan laajennusklipsi liitinrasian suojasta ja reititä kaikki kaapelit sen läpi kun asennat suojaa uudelleen. 8b Kuva 3-12 VAROITUS: Kun näyttö on liitetty lääketieteelliseen järjestelmään, huolehdi, että kaiki sen kaapelit ovat kunnolla kiinni välttääksesi tahatonta irtoamista. 22 ( )K FI MDSC /04/2015

25 4. Päivittäistoiminto 4. PÄIVITTÄISTOIMINTO 4.1 Näppäimistön aktivointi/käytöstä poisto Aktivoidaksesi näppäimistön: Voidaksesi välttää OSD -näppäimistön tahatonta aktivointia, siinä on sisäänrakennettu lukitus / avausmekanismi. Se tarkoittaa, että ennen kuin OSD -näppäimistöä voidaan käyttää näytön asetusten muuttamiseen, se on avattava. Näppäimistön voi aktivoida kahdella tavalla: 1. Vaihtoehto 1: Pyyhkäise sormella virtanäppäinalueelta vasemmalle noin 12 cm. 2. Vaihtoehto 2: Paina virtanäppäintä 3 sekunnin ajan ja vapauta se 2 sekunnin sisällä siitä. Tämän tuloksena näppäimistöön syttyy valo, ja se on käytettävissä. Jos mitään ei kuitenkaan tapahdu seuraavan 10 sekunnin aikana, näppäinilmaisimet himmenevät ja näppäimet lukitaan uudelleen. Deaktivoidaksesi näppäimistön: Näppäimistö lukittuu uudelleen 10 käyttämättömän sekunnin jälkeen, paitsi kun selailet OSD-valikkoa, jolloin se pysyy lukitsemattomana. Tämän tuloksena taustavalo sammuu tarkoittaen, että näppäimistö on lukittu. Näppäimistön taustavalo aina päällä -tila Käytettäessä näppäimistön Taustavalo aina päällä tilassa (tehdasasetus on päällä koskettamalla ), näppäimistön lukitus / avaustilaa ei voida kytkeä näppäimistön taustavalon on / off -tilaan (taustavalon on aina päällä tässä tilassa, paitsi on Virransäästö on pois päältä). Se vuoksi näppäimistön lukitustilaa ilmaistaan hitaalla näppäimistön taustavalon vilkkumisella on ja off -tilojen välillä yhden sekunnin välein. Näppäimistö lukittuu automaattisesti 10 sekunnin kuluttua. Näppäimistö lukittu Näppäimet avattu Näppäimistön automaattilukituksen aikakatkaisu Näppäimistön taustavalo Päälle koskettamalla (tehdasasetus) Näppäimistön taustavalo on pois päältä, ja se pysyy pois näppäintä painettaessa. Näppäimistön taustavalo on pois päältä, ja se himmenee näppäintä painettaessa. 10 sekuntia 10 minuuttia Näppäimistön taustavalo aina päällä (Mukautettu asetus) Näppäimistön taustavalo on päällä, ja se alkaa vilkkua hitaasti päälle ja pois, kun näppäintä painetaan. Näppäimistön taustavalo on pois päältä, ja se himmenee näppäintä painettaessa. ( )K FI MDSC /04/

26 4. Päivittäistoiminto 4.2 Näppäimistön taustavalo Tietoa näppäimistön taustavalosta Oletusarvoisesti vain odottaa -painike on näkyvillä. Näppäimistön aktivoiduttua (katso "OSD-valikon aktivointi", sivu 25), kaikkien näppäimien taustavalo syttyy muutaman sekunnin ajaksi. Kun kosketat mitä tahansa painiketta uudelleen silloin kun etupaneeli on valaistu, painikkeen toiminto suoritetaan. Jos aikakatkaisun aikana ei tapahdu mitään muuta, näppäimistön valo sammuu taas. Näppäimistön taustavalon automaattihimmennyksen voi poistaa käytöstä OSD-valikon kautta siten, että näppäimistön taustavalo on aina käytössä (Näppäimistön taustavalo). 4.3 Päällä/Pois -kytkentä Kytkeäksesi näyttöön virran: 1. Aktivoi virransyöttö ulkoisen virtalähteen katkaisijasta. 2. Kun näyttösi on pois päältä, paina ja pidä odottaa -painiketta painettuna noin3sekunninajan(tai kunnes näppäimistön taustavalon vilkkuminen loppuu). Minimoidaksesi virrankulutuksen, myös ulkoisen virtalähteen katkaisija on laitettava pois päältä. Kytkeäksesi näytön virran pois päältä: 1. Kun näyttösi on päällä, avaa näppäimistö seuraavasti: "OSD-valikon aktivointi", sivu Paina ja pidä valmiustilapainiketta painettuna noin 3 sekunnin ajan (tai kunnes näppäimistön taustavalon vilkkuminen loppuu ja se sammuu). Kun painat näytön valmiustilapainiketta sammuttaaksesi näytön, etunäppäimen valo vilkkuu. 4.4 Virtaledin tila Tietoa virta-ledin tilasta Virtaledin toiminta näyttää yksikön tilan: Ei näkyvää lediä: Yksikön tila on virraton (virtalähteen katkaisija on OFF -asennossa) Ledin valaistus vaihtelee hitaasti on ja off -tilan välillä: Yksikön tila on OFF (yksikkö voidaan käynnistää tai sammuttaa painamalla odottaa -painiketta) Led on täysin oranssi: Yksikkö on virransäästötilassa (ei signaalia ja virransäästötila käytössä) Led vilkkuu vihreän/oranssin välillä: Yksikkö on hakutilassa (etsii signaalia) Led on täysin vihreä: Yksikön näytöllä on kuva. 24 ( )K FI MDSC /04/2015

27 4.5 OSD-valikon aktivointi Aktivoidaksesi OSD-valikon 4. Päivittäistoiminto 1. Jos näin ei ole käynyt, käynnistä näyttö painamalla odottaa -painiketta ja pitämällä sitä painettuna noin 3 sekunnin ajan. 2. Käynnistä etupainikkeen valaistus aktivoimalla näppäimistö (katso "Näppäimistön aktivointi/käytöstä poisto", sivu 23). 3. Kosketa Valikko/Enter -painiketta. Tämän tuloksena OSD -valikko ilmestyy näytön oikeaan alakulmaan. Jos muita toimintoja ei valita seuraavan 30 sekunnin aikana, OSD-valikko poistuu näkyvistä. OSD-valikon automaattisen sulkemisen aikakatkaisua voidaan säätää, tai se voidaan poistaa käytöstä OSD-valikosta (OSD Aikakatkaisu). OSD-valikon asemointia voidaan säätää OSD-valikosta (OSD Vaa. As. ja OSD Pys. As.). 4.6 OSD-valikossa liikkuminen OSD-valikkorakenteen kuvaus Seuraavassa näet esimerkin, miltä OSD-valikkorakenne näyttää: 5 Picture Profile Factory Brightness 50 Contrast 50 1 Saturation 30 6 Color temperature 6500K Gamma Native Sharpness 10 DVI 1280x800@60Hz Kuva Valikko 2 Alivalikko 3 Tilapalkki 4 Legenda (Näyttää jokaisen näppäimistön painikkeeseen liittyvät toiminot) 5 Valitsin / liukuvalitsin 6 Kohde ( )K FI MDSC /04/

28 4. Päivittäistoiminto Liikkuaksesi OSD -valikossa Kuva 4-2 Paina -näppäintä avataksesi OSD valikon. Käytä tai -painiketta siirtyäksesi halutulle valikkosivulle. -painiketta valitaksesi korostettavan päävakun haluamasi valikkosivu on korostettuna, paina likkokohteen. Käytä tai -painikkeita siirtyäksesi muihin Valikkokohteisiin. Paina sitten -painiketta valitaksesi sen. Jos valitsemaasi valikkokohdetta hallitaan liukuvalikolla, käytä tai -painikkeita säätääksesi kohteen arvoa, ja paina -painiketta vahvistaaksesi. Jos valitsemaasi valikkokohdetta hallitaan monivalintavalikolla, käytä tai -painikkeita säätääksesi kohteen arvoa, ja paina -painiketta vahvistaaksesi. Paina uudelleen tai -painiketta valitaksesi muita Valikkokohteita tai poistu Valikkosivulta painamalla -painiketta. 4.7 Pikanäppäintoiminnot Tietoa pikanäppäintoiminnoista Pikanäppäintoimintojärjestelmä on tarkoitettu usein käytettävien toimintojen saatavuuden parantamiseksi ilman tarvetta hakea niitä OSD-valikon kautta. Erilaiset käytettävät pikanäppäintoiminnot ovat: Päälähteen valinta Monikuva-asetukset Zoomivoimakkuuden valinta Kirkkauden säätö Toisin kuin laajennetut näppäimistötoiminnot (kuvailtu seuraavassa kappaleessa), pikanäppäintoiminnot ovat välittömästi käytettävissä ilman, että ne pitäisi ottaa käyttöön OSD -valikon kautta. Kun laajennettu näppäimistötoiminto on otettu käyttöön, kaikki seuraavassa kuvaillut pikanäppäintoiminnot (paitsi kirkkauden säätö) eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavassa kappaleessa. Pikanäppäinten yleiskatsaus Kuva Päälähteen valinta 2 Monikuva-asetukset 3 Zoomivoimakkuuden valinta ( )K FI MDSC /04/2015

29 4. Päivittäistoiminto 4 Kirkkauden vähennys 5 Kirkkauden lisääminen Päälähteen valinta Valitaksesi päälähde nopeasti 1. Käytä Syötön valintapainiketta ( ) selataksesi kaikkia mahdollisia syöttösignaaleja pääsyöttölähteen valitsemiseksi. Käytettävät päälähdevalinnat riippuvat näytön mallista. Kun laajennettu näppäimistötoiminto on otettu käyttöön, pikanäppäintoiminnot eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavassa kappaleessa Monikuva-asetukset Tehdäksesi monikuva-asetukset nopeasti 1. Käytä PiP -valintapainiketta ( ) selataksesi kaikkia Kuva kuvassa (PiP) ja Rinnakkain (SbS) -vaihtoehtoja. PiP/SbS -vaihtoehdot ovat: - Pieni PiP: 30 % ensisijaisesta korkeudesta yläoikeassa nurkassa - Suuri PiP: 50 % ensisijaisesta korkeudesta yläoikeassa nurkassa - Rinnakkain: Ensisijainen ja toissijainen syöttö ovat saman kokoisia. Vain osa monikuvamääritysasetuksista on käytettävissä tämän pikavalintatoiminnon kautta. Lisää monikuvamääritysasetuksia voidaan valita OSD-valikoista. Kun laajennettu näppäimistötoiminto on otettu käyttöön, pikanäppäintoiminnot eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavassa kappaleessa Zoomivoimakkuuden valinta Valitaksesi zoomivoimakkuuden nopeasti 1. Käytä Kuvan zoomipainiketta ( ) valitaksesi yhden käytettävistä zoomausvahvuuksista. Kun laajennettu näppäimistötoiminto on otettu käyttöön, pikanäppäintoiminnot eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavassa kappaleessa Kirkkauden säätö Säätääksesi kirkkautta nopeasti 1. Kun OSD-valikkoa ei ole näytöllä, paina Kirkkauden vähennys tai ( ) Kirkkauden lisäys-( ) painikkeita säätääksesi kirkkautta haluamaksesi. ( )K FI MDSC /04/

30 4. Päivittäistoiminto Brightness 50 Kuva 4-4 Kun laajennettu näppäimistötoiminto on käytössä, pikanäppäintoiminnot ovat yhä käytettävissä. 4.8 Laajennetut näppäimistötoiminnot Tietoa laajennetuista näppäimistötoiminnoista Laajennetun näppäimistön tarkoitus on tuoda laaja valikoima toimintoja käyttäjälle välittömästi ilman niiden hakemista OSD -valikosta. Kun se on otettu käyttöön erillisen OSD -valikkotoiminnon kautta, painamalla yhtä ensimmäisistä 3 näppäimestä vasemmalla, käyttäjälle esitetään näytöllä lista mahdollisista valinnoista. Uudet valinnat voidaan tehdä käyttämällä painikkeita OSD -tekstin alapuolella. Jos yhdelle painikkeelle on kaksi valintamahdollisuutta, ensimmäinen painikkeen painallus valitsee ylemmän vaihtoehdon ja toinen painallus valitsee alemman vaihtoehdon. Laajennetun näppäimistön käytettävät valinnat ovat: Päälähteen valinta Toissijaisen lähteen valinta Monikuva-asetukset Värisävyn lämmönsäätö Kuvakoon valinta Zoomivoimakkuuden valinta Toisin kuin pikanäppäintoiminnot (kuvailtu edellä), laajennettu näppäimistötoiminto on ensin otettava käyttöön OSD -valikosta, ennen kuin sitä voidaan käyttää. Katso lisätietoja laajennetun näppäimistön käyttöönotosta / käytöstä poistamisesta tämän käyttöoppaan erillisestä osiosta. Kun laajennettu näppäimistötoiminto on otettu käyttöön, kaikki seuraavassa kuvaillut pikanäppäintoiminnot (paitsi kirkkauden säätö) eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavaksi. Laajennetun näppäimistön yleiskatsaus Kuva Päälähteen valinta Toissijaisen lähteen valinta 28 ( )K FI MDSC /04/2015

31 4. Päivittäistoiminto 2 Monikuva-asetukset 3 Värisävyn lämmönsäätö Kuvakoon valinta Zoomivoimakkuuden valinta Päälähteen valinta Valitaksesi päälähde nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina Syötön valintapainiketta ( ) tuodaksesi päälähteen pikavalintavalikon esille. 2. Voit selata käytettäviä päälähdevalintoja painamalla haluamaasi valintaa vastaavaa painiketta. Jos yhden painikkeen alla on kaksi eri toimintoa, ensimmäinen painallus valitsee ylemmän vaihtoehdon ja toinen painallus valitsee alemman vaihtoehdon. Tämänhetkinen valinta on merkitty punaisella 3. Paina odottaa -painiketta ( ) vahvistaaksesi valintasi ja poistuaksesi päälähteen pikavalintavalikosta. Main source VGA R G B S-Video DVI E X IT DP Y Pb Pr CVBS SDI Nexxis 2nd Source Kuva 4-6 Huomautus:Käytettävät päälähdevalinnat riippuvat näytön mallista Toissijaisen lähteen valinta Valitaksesi toissijainen lähde nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina Syötön valintapainiketta ( ) tuodaksesi päälähteen pikavalintavalikon esille. 2. Paina -painiketta vaihtaaksesi 2. lähteen pikavalintavalikkoon. 3. Voit selata käytettäviä toissijaisen lähteen valintoja painamalla haluamaasi valintaa vastaavaa painiketta. Jos yhden painikkeen alla on kaksi eri toimintoa, ensimmäinen painallus valitsee ylemmän vaihtoehdon ja toinen painallus valitsee alemman vaihtoehdon. Tämänhetkinen valinta on merkitty punaisella 4. Paina odottaa -painiketta ( ) vahvistaaksesi valintasi ja poistuaksesi toisen lähteen pikavalintavalikosta. 2nd Source VGA R G B DP Y Pb Pr S-Video CVBS DVI SDI Nexxis Main source E X I T Kuva 4-7 Huomautus:Käytettävät toissijaiset lähteet riippuvat näytön mallista. ( )K FI MDSC /04/

32 4. Päivittäistoiminto Monikuva-asetukset Tehdäksesi monikuva-asetukset nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina PiP -valintapainiketta ( ) tuodaksesi päälähteen pikavalintavalikon esille. 2. Voit selata käytettäviä monikuvamäärittelyvalintoja painamalla haluamaasi valintaa vastaavaa painiketta. Tämänhetkinen valinta on merkitty punaisella 3. Paina odottaa -painiketta ( ) vahvistaaksesi valintasi ja poistuaksesi monikuvamäärittelyn pikavalintavalikosta. Multi image config. Native Aspect Fill Small Large None E X IT Kuva Yleistoiminnot: Siirtotoiminnon valinta Voit valita siirtotoiminnon nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina kuvan zoomauspainiketta ( ) nähdäksesi pikavalikon yleistoiminnot. 2. Vaihda käytettäviä siirtotoimintoasetuksia painamalla haluttua toimintoa vastaavaa painiketta. Nykyinen valinta on merkitty punaisella. 3. Paina valmiustilapainiketta ( ) vahvistaaksesi valintasi ja poistu yleistoiminnoista pikavalikon kautta. Common Functions ITU K DICOM Native Aspect Zoom 10% E X IT Kuva 4-9 Huomautus:Vain osa siirtotoiminnosta on käytettävissä pikavalikon kautta. voidaan valita OSD-valikosta. Lisää siirtotoimintoja Yleistoiminnot: Kuvakoon valinta Valitaksesi kuvakoon nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina kuvan zoomauspainiketta ( ) nähdäksesi pikavalikon yleistoiminnot. 2. Vaihda käytettäviä kuvan kokoasetuksia painamalla haluttua toimintoa vastaavaa painiketta. Nykyinen valinta on merkitty punaisella. 3. Paina valmiustilapainiketta ( ) vahvistaaksesi valintasi ja poistu yleistoiminnoista pikavalikon kautta. 30 ( )K FI MDSC /04/2015

33 4. Päivittäistoiminto Common Functions ITU K DICOM Native Aspect Zoom 10% E X IT Kuva 4-10 Huomautus:Vain osa kuvan kokotoiminnosta on käytettävissä pikavalikon kautta. Lisää kuvan kokotoimintoja voidaan valita OSD-valikosta Yleistoiminnot: Zoomivoimakkuuden valinta Valitaksesi zoomivoimakkuuden nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina Kuvan zoomauspainiketta ( ) tuodaksesi yleistoimintojen pikavalintavalikon esille. 2. Selaa käytettäviä zoomivoimakkuuksia painamalla toistuvasti -painiketta, kunnes haluamasi zoomivoimakkuus on esillä. 3. Paina valmiustilapainiketta ( ) vahvistaaksesi valintasi ja poistu yleistoiminnoista pikavalikon kautta. Common Functions ITU K DICOM Native Aspect Zoom 10% E X IT Kuva Valikon lukitseminen / avaaminen Lukitaksesi / avataksesi valikon Näppäimistö voidaan lukita Valikosta, ja estää siten ei-toivottua pääsyä OSD -toimintoihin. Kun näppäimistö on LUKITTU, vai OSD-valikkopainike ( ) ja Valmiustila-painike ( ) ovat aktiiviset. Kun valikon OSD -painiketta painetaan, Valikko lukittu -ikkuna tulee esille. 1. Poistaaksesi näppäimistö lukituksen, paina seuraavaa näppäinsarjaa:,,, Uusi tähti ilmestyy ruutuihin jokaisella näppäimen painalluksella. Mikäli painamasi näppäinsarja on oikein, OSD-valikko aktivoituu painettuasi neljättä painiketta. Näppäimistön pysyvään avaamiseen tarvitaan tietty OSD-toiminto. Keyboard lock Sequence: Kuva 4-12 ( )K FI MDSC /04/

34 4. Päivittäistoiminto 32 ( )K FI MDSC /04/2015

35 5. Lisätoiminnot 5. LISÄTOIMINNOT 5.1 OSD-kuvavalikko Yleiskuva Profiili Kirkkaus Kontrasti Värikylläisyys Värilämpötila Gamma Terävyys Profiili Tietoa profiileista Valitaksesi profiilin tarkoituksena ladata ennalta määriteltyjä kuvaparametrejä, kuten Kirkkaus, Kontrasti, Värikylläisyys, Syöttövalinta (ensisijainen ja toissijainen), Monikuvannuksen asetukset ym. Käyttäjä voi muokata oletusarvoisia toisiinsa liittyviä kuvaparametrejä ja tallentaa uudet parametriasetukset käyttäjäprofiilien Käyttäjä 1, Käyttäjä 2 tai Käyttäjä 3 alla. Tehdasasetusta ja Röntgenprofiilia voidaan muokata väliaikaisesti, mutta tehdasoletusarvoja ei voi kirjoittaa yli, ja ne voidaan aina palauttaa palautusprofiilivalikkokohteen kautta. Käytettävät näyttösi profiilit ovat: Tehdas Röntgen Käyttäjä 1 Käyttäjä 2 Käyttäjä 3 Valitaksesi profiili 2. Siirry Kuva -valikkoon. 3. Mene Profiili -alivalikkoon. 4. Valitse yksi profiilivaihtoehdoista ja vahvista Kirkkaus Säätääksesi kirkkautta 2. Siirry Kuva -valikkoon. 3. Mene Kirkkaus -alivalikkoon. Komentorivi Kirkkaus on korostettu. 4. Säädä haluamasi kirkkaus ja vahvista. ( )K FI MDSC /04/

36 5. Lisätoiminnot Valittu kirkkaus pysyy vakiotasoisena automaattisella taustavalon vakaustoiminnolla. Kirkkautta voidaan myös säätää pikanäppäintoiminnolla. Kirkkautta voidaan säätää hallinnoimalla ainoastaan taustavalon määrää Kontrasti Säätääksesi kontrastia 2. Siirry Kuva -valikkoon. 3. Mene Kontrasti -alivalikkoon. Komentorivi Kontrasti on korostettu. 4. Säädä haluamasi kontrastitaso ja vahvista Värikylläisyys Säätääksesi värikylläisyyttä 2. Siirry Kuva -valikkoon. 3. Mene Värikylläisyys -alivalikkoon. Komentorivi Värikylläisyys on korostettu. 4. Säädä haluamasi värikylläisyystaso ja vahvista Värilämpötila Tietoa värilämpötilan esiasetuksista Käytettävät värilämpötilan esiasetukset ovat: 5600K 6500K 7600K 9300K ITU 709 Natiivi Käyttäjä 34 ( )K FI MDSC /04/2015

37 5. Lisätoiminnot Tehdasasetukset - Valkopiste: Värilämpötilaan liitetty valkopiste: 5600K, 6500K, 7600K tai 9300K ovat tehtaan kalibroimia, joissa on enimmäisvalaistuksen jatkuva vähennys verrattuna natiiviin värilämpötilaan. Tehdasasetukset - Väritila: Kun ITU 709 on valittuna, Värin valkopiste ja RGB päävärit ovat säädettyinä HDTV / srgb -väritilan määrittelyjen mukaiseksi ITU-709 -suosituksessa. RGB:n ensisijainen kalibrointi suoritetaan käytetyn LCD -paneelin fyysisten rajoitusten mukaisesti. Vain siinä tapauksessa, että Käyttäjän määrittelemä esiasetus on valittuna, on mahdollista päästä käyttämään värinsäätökomentoja, jotka kuvaillaan myöhemmin. Valitaksesi värilämpötilan esiasetuksen 2. Siirry Kuva -valikkoon. 3. Mene Värilämpötila -alivalikkoon. 4. Valitse yksi esimääritellyistä värilämpötiloista ja vahvista. Huomautus:Jos valitsit Käyttäjän värilämpötila -esiasetuksen, näet uuden valikon, mistä voit manuaalisesti säätää heijastusta ja punaisen, vihreän ja sinisen offsetiä Gamma Tietoa gamma-esiasetuksista Käytettävät gamma-esiasetukset ovat: Native (korjauskäyrää ei lisätä) DICOM (harmaasävytasot seuraavat läheisesti DICOM-käyrää) Valitaksesi gammaesiasetuksen 2. Siirry Kuva -valikkoon. 3. Mene Gamma -alivalikkoon. 4. Valitse yksi gamma-esivalinnoista ja vahvista Terävyys Säätääksesi terävyyttä 2. Siirry Kuva -valikkoon. 3. Mene Terävyys -alivalikkoon. ( )K FI MDSC /04/

38 5. Lisätoiminnot Komentorivi Terävyys on korostettu. 4. Säädä haluamasi terävyystaso ja vahvista. 5.2 Kuvan Lisäasetusvalikko Yleiskuva Mustan taso Älyvideo Kuvan asemointi Automaattisäätö Vaihe Kello/Linja Mustan taso Tietoa mustan tasosta Tämä komento antaa lisätä tai vähentää kuvan syöttösignaalin offset -arvoa (käytettävissä vain videoformaateissa). Säätääksesi mustan tasoa 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Mustan taso -alivalikkoon. Komentorivi Mustan taso on korostettu. 4. Säädä haluamasi mustan taso ja vahvista Älyvideo Tietoa älyvideosta Tämä toiminto antaa vähentää videon latenssia monitorissa, jos sen virkistystaajuus on Hz. Saavuttaaksesi minimaalilatenssin, valitse yksi kirurgisista tiloista. Käytettävät älyvideon esiasetukset näytössäsi ovat: Diagnostiikka (paras kuvalaatu) Kirurginen (pieni latenssi) Kirurginen 1 (pieni latenssi, optimoitu nopeasti muuttuvalle kuvalle) Tietoja latenssista Videolatenssi määritetään viiveeksi, joka on näytön tulovideon siirtymäajasta siihen, että vastaava valolähtö on näytön vasemmassa yläkulmassa. Kirurgisessa tilassa enimmäislatenssi on alle 1 videokuvajakso kaikille näytön sähköisille tuloille, kun taas Diagnostiikka-tilassa latenssi on 1 2 videokuvajaksoa, lukuun ottamatta tuloja S-Video, analoginen CVBS ja optinen SFB (MNA-versiot), joilla on ylimääräinen enintään 1 videokuvajakson viive. Valitaksesi älyvideoesiasetuksen 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Älyvideo -alivalikkoon. 36 ( )K FI MDSC /04/2015

39 5. Lisätoiminnot 4. Valitse yksi Älyvideon esiasetuksista ja vahvista Kuvan asemointi Tämä valikkokohde on käytettävissä vain kun VGA syöttö on liitetty. Säätääksesi kuvan asemointia 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Kuvan asemointi -alivalikkoon. Pieni OSD -valikko aktivoituu, ja osoittaa kuvan vaaka -ja pystyaseman offsetin. 4. Käytä ja -painikkeita siirtääksesi kuvaa ylös ja alas. 5. Käytä ja -painikkeita siirtääksesi kuvaa vasemmalle ja oikealle. 6. Kun olet valmis, käytä -painiketta poistuaksesi pienestä OSD -valikosta Automaattisäätö Tämä valikkokohde on käytettävissä vain kun VGA syöttö on liitetty. Tietoa automaattisäädöstä Kun automaattisäätö on aktivoitu, vaihe ja kello per linja -parametrit mukautetaan automaattisesti Aktivoidaksesi automaattisäädön 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Automaattisäätö -alivalikkoon. Automaattinen kuvansäätö on aktivoitu: vaihe ja kello per linja -parametrit mukautetaan automaattisesti Vaihe Tämä valikkokohde on käytettävissä vain kun VGA syöttö on liitetty. Tietoa vaiheesta Jos edellä kuvaillun automaattisäätötoiminnon tulos ei ole tyydyttävä, Vaihe voidaan säätää manuaalisesti tätä toimintamallia seuraamalla. Säätääksesi vaihetta manuaalisesti 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Vaihe -alivalikkoon. Komentorivi Vaihe on korostettu. ( )K FI MDSC /04/

40 5. Lisätoiminnot 4. Säädä haluamasi vaihe ja vahvista Kello/Linja Tämä valikkokohde on käytettävissä vain kun VGA syöttö on liitetty. Tietoa kello/linjasta Jos edellä kuvaillun automaattisäätötoiminnon tulos ei ole tyydyttävä, Kello/Linja voidaan säätää manuaalisesti tätä toimintamallia seuraamalla. Säätääksesi vaihetta manuaalisesti 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Kello/Linja -alivalikkoon. Komentorivi Kello/Linja on korostettu. 4. Säädä haluamasi kello/linja ja vahvista. 5.3 Kuvaformaattivalikko Yleiskuva Päälähde (ensisijainen lähde) Komponenttitila Zoomi Kuvan koko 2. kuvatila 2. kuvalähde 2. kuvan asema Kuvan vaihto Päälähde (ensisijainen lähde) Tietoa päälähteistä Käytettävät näyttösi päälähteet ovat: Automaattihaku Komposiitti S-Video Komponentti PC Analogi DVI 1 DVI 2 SDI 1 SDI 2 Nexxis DisplayPort 38 ( )K FI MDSC /04/2015

41 5. Lisätoiminnot Käytettävät päälähteet riippuvat näytön mallista. Päälähde voidaan valita myös pikanäppäintoiminnolla tai ulkoisella näppäimistötoiminnolla. Valitaksesi päälähde 2. Siirry Näyttöformaatti -valikkoon. 3. Mene Päälähde -alivalikkoon. 4. Valitse yksi päälähteistä ja vahvista. Huomautus:Jos valitsit Automaattihaku -esiasetuksen, näyttö hakee automaattisesti liitetyn signaalin Komponenttitila Tietoa komponenttitiloista Käytettävät komponenttitilat näytössäsi ovat: YPbPr RGB Valitaksesi komponenttitila 2. Siirry Näyttöformaatti -valikkoon. 3. Mene Komponenttitila -alivalikkoon. 4. Valitse yksi komponenttitiloista ja vahvista Zoomi Tietoa zoomista Käytettävät zoomivahvuudet näytössäsi ovat: Ei saatavilla 10 % 20 % 30 % 40 % 50 % Zoomivoimakkuus voidaan valita myös pikanäppäintoiminnolla tai laajennetulla näppäimistötoiminnolla. Valitaksesi zoomivoimakkuuden 2. Siirry Näyttöformaatti -valikkoon. ( )K FI MDSC /04/

42 5. Lisätoiminnot 3. Mene Zoomaus -alivalikkoon. 4. Valitse yksi zoomivoimakkuuksista ja vahvista Kuvan koko Tietoa kuvakoosta Käytettävät näyttösi kuvakoot ovat: Täysi näyttö (täytä näyttö, kuvasuhdetta voidaan muuttaa) Aspekti (täytä näyttö suurimmassa mitassa, ei kuvasuhteen muokkausta) Natiivi (syötä pikselit LCD -pikselikarttaan, ei skaalausta) Aspektissa ja natiivissa kuva voidaan esittää mustilla palkeilla rajattuna ylhäällä / alhaalla tai vasemmalla / oikealla. Kuvan koko voidaan valita myös ulkoisella näppäimistötoiminnolla. Valitaksesi kuvakoko 2. Siirry Näyttöformaatti -valikkoon. 3. Mene Kuvan koko -alivalikkoon. 4. Valitse yksi kuvakokovaihtoehdoista ja vahvista kuvatila Tietoa 2. kuvatiloista Käytettävät näyttösi 2. kuvatilat ovat: Off: Pieni PiP: 30 % ensisijaisesta korkeudesta yläoikeassa nurkassa Suuri PiP: 50 % ensisijaisesta korkeudesta yläoikeassa nurkassa Rinnakkain: Ensisijainen ja toissijainen syöttö ovat saman kokoisia. S.b.S. Natiivi: 2 kuvaa näytetään syöttöpikseleiden LDC -pikselikartassa kuva rajattuna, jos tarpeen. S.b.S. Täyttö: Molemmat kuvat skaalattu puolen näytön kokoisiksi kuva rajattuna jos tarpeen. 2. kuvatila (monikuva-asetus) voidaan valita myös ulkoisella näppäimistötoiminnolla. Valitaksesi 2. kuvatilan 2. Siirry Näyttöformaatti -valikkoon. 3. Valitse 2. Kuvatila -alivalikko. 4. Valitse yksi toisista kuvatiloista ja vahvista. 40 ( )K FI MDSC /04/2015

43 5. Lisätoiminnot Monikuva Full HD -tilassa on käytettävissä kaikkien syöttölähdeyhdistelmien kanssa. Monikuva Full HD -tilassa on käytettävissä kaikkien syöttölähdeyhdistelmien kanssa paitsi Komposiitti ja S-Video kuvalähde 2. kuvalähde Käytettävät näyttösi 2. kuvalähteet ovat: Automaattihaku Komposiitti S-Video Komponentti PC Analogi DVI 1 DVI 2 SDI 1 SDI 2 Nexxis DisplayPort 2. kuvalähde voidaan valita myös ulkoisella näppäimistötoiminnolla. Itsenäinen siirtofunktio: Gamma ja värin lämpötila 2. kuvalähteelle ovat aina asetettuja alkuperäisen mukaisiksi ja 6 500K riippumatta Pääkuvalähteen siirtotoiminnosta. DICOM -kuvan täydellinen visualisointi voidaan valita käyttämällä DICOM -syöttösignaalia Pääkuvana, ja tarvittaessa Videokuvaa 2. kuvana. Valitaksesi 2. kuvalähteen 2. Siirry Näyttöformaatti -valikkoon. 3. Valitse 2. Kuvalähde -alivalikko. 4. Valitse yksi toisista kuvalähteistä ja vahvista kuvan asema Tietoa 2. kuvan asemasta Käytettävät näyttösi 2. kuvan asemat ovat: Yläoikea Ylävasen Alaoikea Alavasen ( )K FI MDSC /04/

44 5. Lisätoiminnot Valitaksesi 2. kuvan aseman 2. Siirry Näyttöformaatti -valikkoon. 3. Valitse 2. Kuvan asema -alivalikko. 4. Valitse yksi toisista kuvan asemista ja vahvista Kuvan vaihto Tietoa kuvan vaihdosta Vaihtaaksesi kuvia tarkoituksena vaihtaa (keskenään) pää- ja 2. kuvaa. Vaihtaaksesi kuvia keskenään 2. Siirry Näyttöformaatti -valikkoon. 3. Mene Kuvan vaihto -alivalikkoon. 4. Valitse haluamasi asetus ja vahvista. 5.4 Asetusvalikko Yleiskuva Tiedot Kieli Vikasietotila Laajennettu näppäimistö OSD asetus Palautusprofiili Tallenna profiili Tiedot Tietoa tiedoista Saatavilla olevat näyttösi tiedot ovat: Malli (kaupallinen tyyppitunniste) Toimintatunnit (taustavalon toimintatunnit) Laiteohjelmiston julkaisupäivä (laiteohjelmistotunniste) Laitteistoversio (emolevyn tunniste) Valinnais-SDI (SDI-moduulin tunniste) Sarjanumero: ANxxxxxxxxxxxx Saadaksesi tämä tieto: 2. Siirry Asetukset -valikkoon. 3. Mene Tiedot -alivalikkoon. Eri tiedot on esitetty. 42 ( )K FI MDSC /04/2015

45 5. Lisätoiminnot Kieli Tietoa kielistä Käytettävät OSD-valikkokielet ovat: Englanti Ranska Saksa Espanja Italia Valitaksesi kielen 2. Siirry Asetukset -valikkoon. 3. Mene Kieli -alivalikkoon. 4. Valitse yksi kielivaihtoehdoista ja vahvista Vikasietotila Tietoa vikasietotilasta Tämä toiminto mahdollistaa automaattisen vaihdon määriteltyyn Varalähteen, kun pääsyöttösignaalia ei saada. Näyttö palauttaa pääsyötön automaattisesti heti signaalin palauduttua. Varalähde on valittuna syötön 2. Kuvalähteenä ja 2. Kuvatila = Off. Pää- ja Varayhdistelmä tallennetaan samalla hetkellä kun Vikasietotila -toiminto on asetettu tilaan Käytössä. Vikasietotila ei ole valittavissa, kun joko Päälähde tai 2. Kuvalähde on asetettu tilaan Automaattihaku. Vikasietotila poistetaan käytöstä automaattisesti, kun joko Päälähde tai 2. Kuvalähde on vaihdettu. Varoitusviesti Vikasietotila off ilmestyy näytölle muutamaksi sekunniksi. Pää & Varmuusyhdistelmään palaaminen ottaa automaattisesti vikasietotilaominaisuuden käytettäväksi. Vikasietotila aktivoituu vain MNA-versiossa enintään 12 sekunnin kuluessa Nexxis-signaalin poistuttua käytöstä (viive vaaditaan Nexxis-sivuasettelun muutokseen). Ota vikatila käyttöön/poista käytöstä 1. Ota OSD-päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene Vikasietotila -alivalikkoon. 4. Ota käyttöön / poista vikasietotila käytöstä haluamasi mukaan ja vahvista Laajennettu näppäimistö Tietoa laajennetusta näppäimistöstä Laajennettu näppäinjärjestelmä on tarkoitettu yleisesti käytettävien toimintojen saatavuuden parantamiseksi ilman tarvetta hakea niitä OSD -valikon kautta. ( )K FI MDSC /04/
