MDSC Käyttöopas 32 tuuman kirurginen Full HD -värinäyttö MDSC-2232 DDI MDSC-2232 MNA

Transkriptio

1 MDSC-2232 Käyttöopas 32 tuuman kirurginen Full HD -värinäyttö MDSC-2232 DDI MDSC-2232 MNA K FI ( )/00 25/08/2015

2 Barco NV President Kennedypark 35, 8500 Kortrijk, Belgium Puhelin: Faksi: Sähköposti: Vieraile sivustollamme: Tulostuspaikka Italia

3 Sisällysluettelo SISÄLLYSLUETTELO 1. Tervetuloa! Tietoa tuotteesta Mitä paketissa on Tietoa tästä käyttöoppaasta Osat, ohjauspainikkeet ja liittimet Näkymä edestä Näkymä takaa Liitinnäkymä MDSC-2232 DDI versio MDSC-2232 MNA versio Suojaava maanasta Liitinten nastajärjestys Ottovirran liitin DVI-1-liitin (DVI-I) DVI-2-liitin (DVI-D) DVI-ulostuloliitin (DVI-D) RS232 -liitin USB-liitin Mini-USB -liitin DisplayPort-liitin S-Video- ja S-Videolähtöliitin Näyttölaitteen asennus Kotelon poisto Rajapintaliitäntä MDSC-2232 DDI versio MDSC-2232 MNA versio Nexxis OR Virtaliitäntä Kaapelin reititys VESA-kiinnityksen asennus Päivittäistoiminto Päällä/Pois -kytkentä Näppäinten lukitseminen / avaaminen Virtatilan merkkivalo OSD-valikon aktivointi OSD-valikossa liikkuminen Pikanäppäintoiminnot Päälähteen valinta Monikuvamääritys Zoomivoimakkuuden valinta Kirkkauden säätö Laajennetut näppäimistötoiminnot Päälähteen valinta Toissijaisen lähteen valinta Monikuvamääritys Yleistoiminnot: Siirtotoiminnon valinta Yleistoiminnot: Kuvakoon valinta Yleistoiminnot: Zoomivoimakkuuden valinta Valikon lukitseminen / avaaminen Lisätoiminnot OSD-kuvavalikko Profiili Kirkkaus...33 K FI ( ) MDSC /08/2015 1

4 Sisällysluettelo Kontrasti Värikylläisyys Värilämpötila Gamma Terävyys Kuvan Lisäasetusvalikko Mustan taso Älyvideo Kuvan asemointi Automaattisäätö Vaihe Kello/Linja Kuvaformaattivalikko Päälähde (ensisijainen lähde) Komponenttitila Zoomi Kuvan koko kuvatila kuvalähde kuvan asema Kuvan vaihto Asetusvalikko Tiedot Kieli Vikasietotila Laajennettu näppäimistö OSD asetus OSD vaakasuora asema OSD pystysuora asema OSD-aikakatkaisu Palautusprofiili Tallenna profiili Järjestelmävalikko DVI 1 -virta DVI 2 virtalähde DVI ulos Näppäinlukko Näppäimistön taustavalo Virransäästö Tärkeää tietoa Turvallisuustiedot Ympäristövaikutukset Biologiset vaarat ja palautukset Pakolliset vaatimustenmukaisuustiedot Puhdistus ja desinfiointi Symbolien selitykset Vastuuvapauslauseke Tekniset ominaisuudet Avoimen lähteen lisenssitiedot K FI ( ) MDSC /08/2015

5 1. Tervetuloa! 1. TERVETULOA! 1.1 Tietoa tuotteesta Yleiskatsaus MDSC-2232 on 32 tuuman kirurginen Full HD -näyttö, jonka on valmistanut Barco. Leikkaussaliin suunniteltu MDSC-2232 on helposti puhdistettava, siinä on älykäs mekaniikka ja tarkimmat kuvat, mitä leikkaussalikalustossa on tänä päivänä saatavilla. Helpottaa työtäsi Täydellinen silmän ja käden koordinaatio: Näytön hyvä kirkkaus, kontrasti ja full HD -resoluutio antavat kirurgeille erinomaisen syvyysnäkymän ja erittäin tarkat kuvat. MDSC-2232 näyttää kuvat värein ja harmaasävyin, jotka ovat tarkkuudessaan vertaansa vailla, ja lähes nollaviiveellä, mikä tekee siitä täydellisen nykypäivän endoskooppikamerajärjestelmien kanssa käytettäväksi. Monen lähteen moninäyttökuvannus: Koska MDSC-2232:ssa on monipuoliset syöttöliitännät, laite tarjoaa myös monipuolisia kuvantamismahdollisuuksia (PiP ja PaP) uusissa integroiduissa leikkausaleissa. Kirurgisen näytön erittäin kirkas LED -taustavalo varmistaa laitteelle myös pitkän elinkaaren ja matalan energiankulutuksen Helppo asentaa MDSC-2232 toimitetaan älykaapelihallintajärjestelmän kanssa, joka mahdollistaa piilokaapeliasennuksen. Sen kevyt rakenne mahdollistaa helpon asentamisen leikkaussaleihin ja jousivarsiin. Näyttöä on saatavilla eri mallisina. Tässä kirurgisessa näytössä on myös lukuisia liitäntävaihtoehtoja ja kauko-ohjaus. Helppo käyttää Barco MDSC-2232 on helppo pitää puhtaana ja desinfioida täydellisesti sen sileän pinnan, tiiviin koteloinnin ja suojaavan näytönsuojan ansiosta. Näytössä ei ole tuuletinta, mikä estää epäpuhtauksien leviämistä. Ominaisuudet 32 tuuman LCD-laajakulmanäyttö, Full HD -resoluutio ja 8 bittiä väriä kohti Laaja katselukulma Erittäin kirkas LED-taustavalo Taustavalon ulostulon vakautin (BLOS) Kehittyneet, täyden 10 bitin kuvankäsittelyalgoritmit, joissa on 12 bitin LUT Erittäin monipuoliset SD- ja HD-syöttösignaalit, mukaan lukien 3G-SDI ja DisplayPort. Kevyenä laitteena helposti asennettava liikuteltavaan varteen. Innovatiiviset ominaisuudet tuovat myös maksimaalista joustavuutta asentaessa näyttöä esim.: Konfiguroitava DVI-lähtö ja vikasietotila. 1.2 Mitä paketissa on Yleiskatsaus MDSC-2232 näyttösi kanssa toimitetaan: K FI ( ) MDSC /08/2015 3

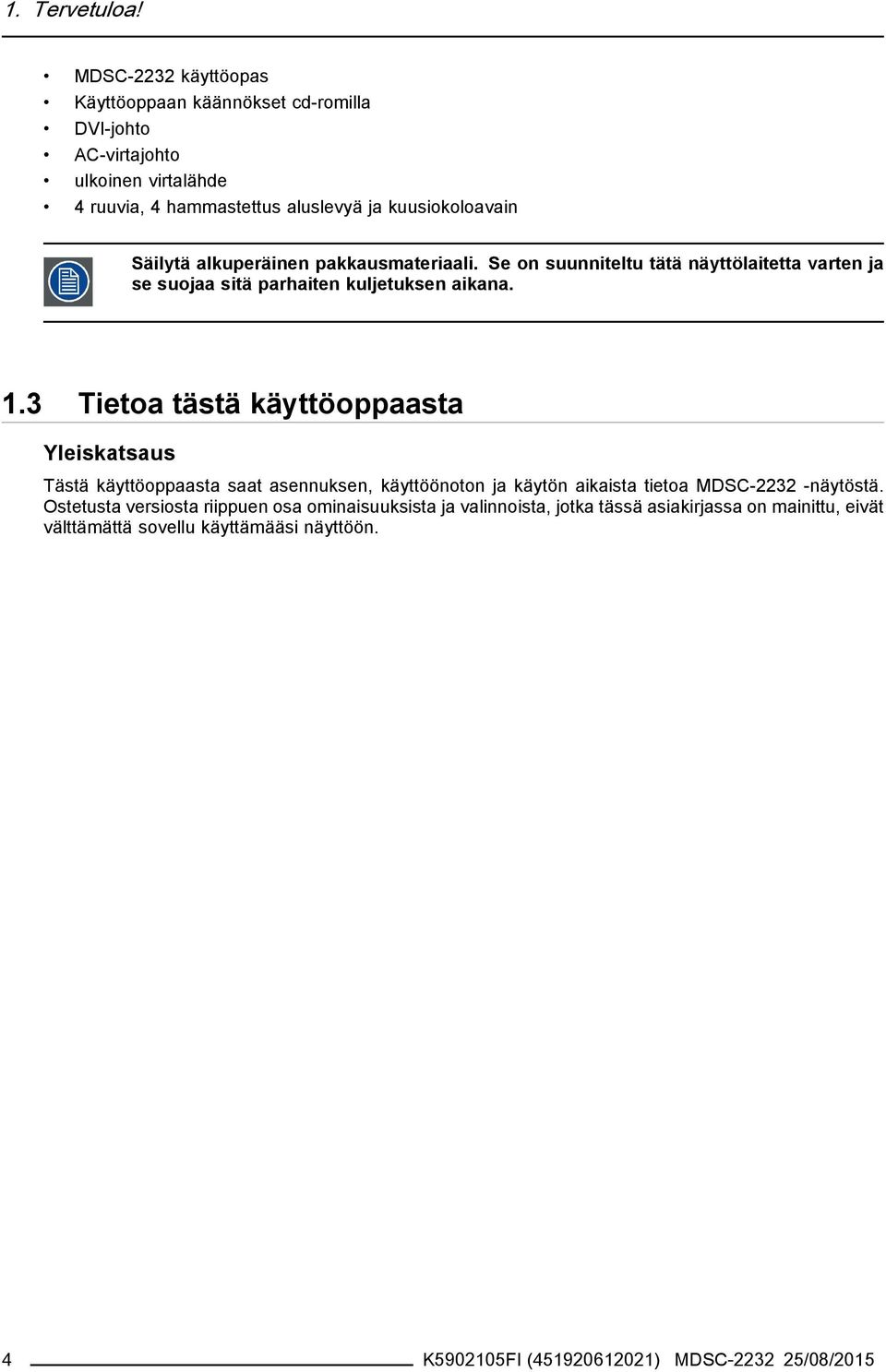

6 1. Tervetuloa! MDSC-2232 käyttöopas Käyttöoppaan käännökset cd-romilla DVI-johto AC-virtajohto ulkoinen virtalähde 4 ruuvia, 4 hammastettus aluslevyä ja kuusiokoloavain Säilytä alkuperäinen pakkausmateriaali. Se on suunniteltu tätä näyttölaitetta varten ja se suojaa sitä parhaiten kuljetuksen aikana. 1.3 Tietoa tästä käyttöoppaasta Yleiskatsaus Tästä käyttöoppaasta saat asennuksen, käyttöönoton ja käytön aikaista tietoa MDSC näytöstä. Ostetusta versiosta riippuen osa ominaisuuksista ja valinnoista, jotka tässä asiakirjassa on mainittu, eivät välttämättä sovellu käyttämääsi näyttöön. 4 K FI ( ) MDSC /08/2015

7 2. Osat, ohjauspainikkeet ja liittimet 2. OSAT, OHJAUSPAINIKKEET JA LIITTIMET 2.1 Näkymä edestä Yleiskatsaus Kuva Syötönvalintapainike 2. Monikuvanäytön valintapainike / Alas -painike 3. Kuvan zoomauspainike / Ylös -painike 4. OSD-valikkopainike / Enter -painike 5. Kirkkauden vähentäminen / Vasen -painike 6. Kirkkauden lisääminen / Oikea -painike 7. Valmiustilapainike / Virtatilan merkkivalo 8. Näppäimistön avaamis-/lukitsemispainike (kalvokytkin näytön alalaidassa) A 7 -painike kapasitiivisella näppäimistöllä on sijoitettu näytön etuosaan. Oletusarvoisesti vain valmiustilapainike (7) on näkyvillä. Katso näppäimistön aktivointi osasta "Näppäinten lukitseminen / avaaminen", sivu 23. K FI ( ) MDSC /08/2015 5

8 2. Osat, ohjauspainikkeet ja liittimet 2.2 Näkymä takaa Yleiskatsaus Kuva VESA-kiinnityksen ruuvinreiät (100 x 100 mm, 200 x 100 mm) 2. Kaapelin reittikanava 3. Kaapelin reittikanavan laajennusklipsi 4. Liitinpaneelin suojalevy 2.3 Liitinnäkymä MDSC-2232 DDI versio Yleiskatsaus Kuva DVI-2-tulo 2. Potentiaalintasauspinni (POAG) 3. SDI-2-lähtö 4. SDI-2-tulo 5. SDI-1-lähtö 6. SDI-1-tulo 7. Synkr. 8. CVBS-tulo 9. CVBS-lähtö 10. S-Video-lähtö 11. RS K FI ( ) MDSC /08/2015

9 2. Osat, ohjauspainikkeet ja liittimet 12. Ottoteho 13. DVI-lähtö 14. DVI-1-tulo 15. DisplayPort (VESA stnrd 1.1a) 16. R/Pr 17. G/Y 18. B/Pb 19. S-Video-tulo 20. Huolto MDSC-2232 MNA versio Yleiskatsaus Kuva Optinen 10 Gt Ethernet SFP+ liittymä* 2. LED2* Oranssi vilkkuu: Aktiivinen = (Tx) tai (Rx) Ei päällä: Ei verkkoliikennettä 3. LED1* Vihreä: Linkki on aktiivinen Ei päällä: Ei aktiivista verkkoyhteyttä 4. LED3* Vihreä: Virta päällä, normaali toiminta Ei päällä: Järjestelmässä ei ole virtaa Oranssi vilkkuu: Virhe 5. Micro USB -liitäntä* 6. USB 2.0 tyyppi A -liitäntä* 7. RS Ottoteho 9. Potentiaalintasauspinni (POAG) 10. SDI-lähtö** 11. SDI-tulo** 12. Synkr. 13. CVBS-tulo 14. CVBS ulos 15. S-Video-lähtö 16. DVI ulos 17. DVI-1-tulo 18. DisplayPort (VESA stnrd 1.1a) 19. R/Pr 20. G/Y 21. B/Pb 22. S-Video-tulo 23 K FI ( ) MDSC /08/2015 7

10 2. Osat, ohjauspainikkeet ja liittimet 23. Huolto (*) Nexxis OR toiminto: Lisätietoa Barcon Nexxis integroidusta OR -ratkaisusta saat erillisistä käyttöoppaista. Käy osoitteessa my.barco.com saadaksesi nämä oppaat. (**) SDI ei aina ole saatavilla yhdessä Nexxis-tulon kanssa. 2.4 Suojaava maanasta Yleiskatsaus MDSC näyttö voidaan yhdistää suojamaadoitukseen tämän nastan kautta ja keltavihreällä kaapelilla, vähintään AWG18, kansallisten säännösten mukaisella kaapelin enimmäispituudella. Kuva 2-5 HUOMIO: Näyttö on maadoitettava. 2.5 Liitinten nastajärjestys Ottovirran liitin Yleiskatsaus Kuva GND 2. Ei liitetty VDC 4. GND 5. Suoja VDC Virransyötön maa- ja suojaliitännöissä ei ole Suojamaa -toimintoa. Suojamaaliitäntä on käytettävissä erillisen nastan välityksellä (katso "Suojaava maanasta", sivu 8 ). 8 K FI ( ) MDSC /08/2015

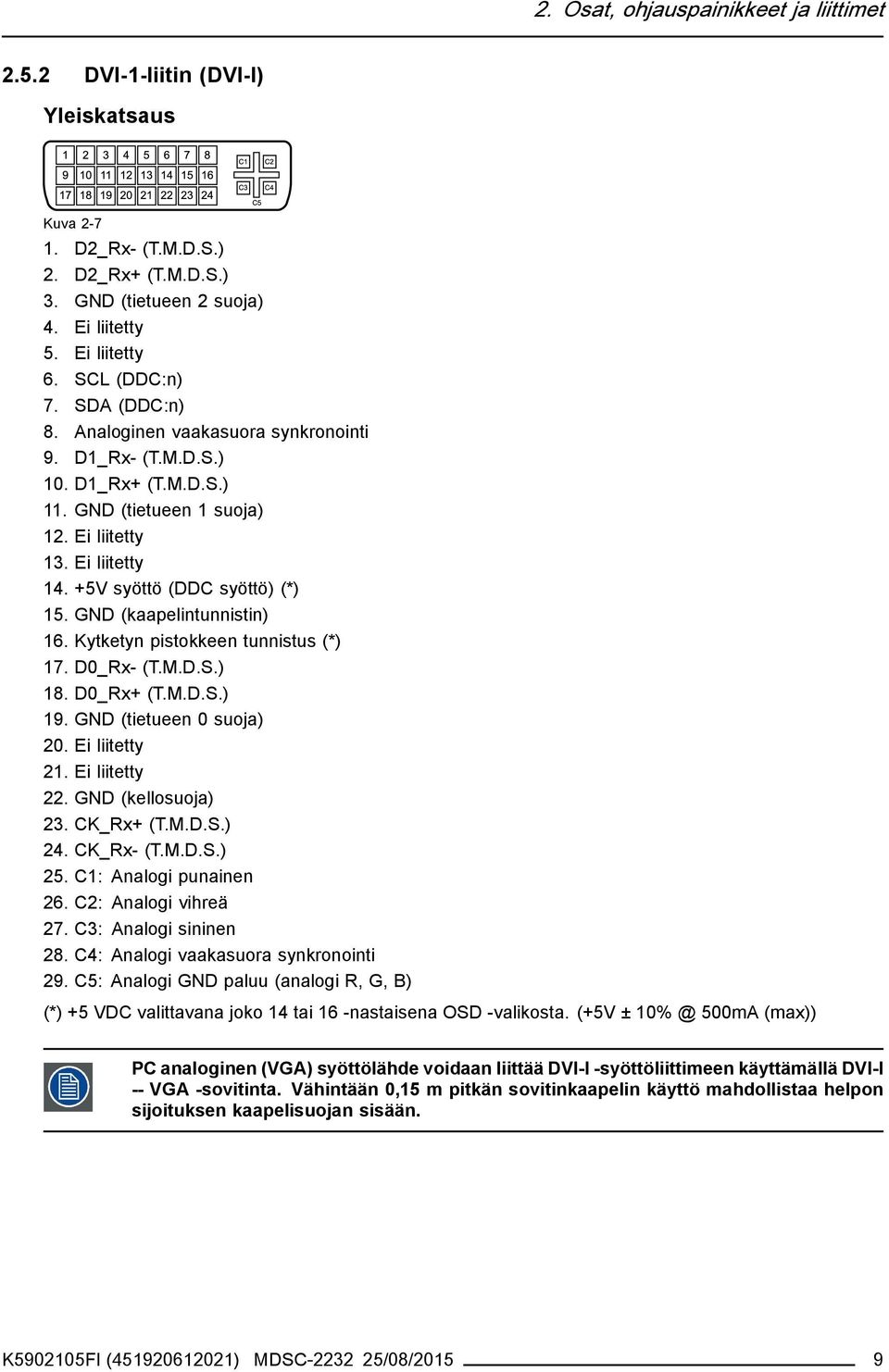

11 2. Osat, ohjauspainikkeet ja liittimet DVI-1-liitin (DVI-I) Yleiskatsaus Kuva D2_Rx- (T.M.D.S.) 2. D2_Rx+ (T.M.D.S.) 3. GND (tietueen 2 suoja) 4. Ei liitetty 5. Ei liitetty 6. SCL (DDC:n) 7. SDA (DDC:n) 8. Analoginen vaakasuora synkronointi 9. D1_Rx- (T.M.D.S.) 10. D1_Rx+ (T.M.D.S.) 11. GND (tietueen 1 suoja) 12. Ei liitetty 13. Ei liitetty V syöttö (DDC syöttö) (*) 15. GND (kaapelintunnistin) 16. Kytketyn pistokkeen tunnistus (*) 17. D0_Rx- (T.M.D.S.) 18. D0_Rx+ (T.M.D.S.) 19. GND (tietueen 0 suoja) 20. Ei liitetty 21. Ei liitetty 22. GND (kellosuoja) 23. CK_Rx+ (T.M.D.S.) 24. CK_Rx- (T.M.D.S.) 25. C1: Analogi punainen 26. C2: Analogi vihreä 27. C3: Analogi sininen 28. C4: Analogi vaakasuora synkronointi 29. C5: Analogi GND paluu (analogi R, G, B) (*) +5 VDC valittavana joko 14 tai 16 -nastaisena OSD -valikosta. (+5V ± 500mA (max)) PC analoginen (VGA) syöttölähde voidaan liittää DVI-I -syöttöliittimeen käyttämällä DVI-I -- VGA -sovitinta. Vähintään 0,15 m pitkän sovitinkaapelin käyttö mahdollistaa helpon sijoituksen kaapelisuojan sisään. K FI ( ) MDSC /08/2015 9

12 2. Osat, ohjauspainikkeet ja liittimet DVI-2-liitin (DVI-D) Yleiskatsaus Kuva D2_Rx- (T.M.D.S.) 2. D2_Rx+ (T.M.D.S.) 3. GND (tietueen 2 suoja) 4. Ei liitetty 5. Ei liitetty 6. SCL (DDC:n) 7. SDA (DDC:n) 8. Ei liitetty 9. D1_Rx- (T.M.D.S.) 10. D1_Rx+ (T.M.D.S.) 11. GND (tietueen 1 suoja) 12. Ei liitetty 13. Ei liitetty V syöttö (DDC syöttö) (*) 15. GND (kaapelintunnistin) 16. Kytketyn pistokkeen tunnistus (*) 17. D0_Rx- (T.M.D.S.) 18. D0_Rx+ (T.M.D.S.) 19. GND (tietueen 0 suoja) 20. Ei liitetty 21. Ei liitetty 22. GND (kellosuoja) 23. CK_Rx+ (T.M.D.S.) 24. CK_Rx- (T.M.D.S.) (*) +5 VDC valittavana joko 14 tai 16 -nastaisena OSD -valikosta. (+5V ± 500mA (max)) DVI-ulostuloliitin (DVI-D) Yleiskatsaus Kuva K FI ( ) MDSC /08/2015

13 2. Osat, ohjauspainikkeet ja liittimet 1. D2_Rx- (T.M.D.S.) 2. D2_Rx+ (T.M.D.S.) 3. GND (tietueen 2 suoja) 4. Ei liitetty 5. Ei liitetty 6. SCL (DDC:n) 7. SDA (DDC:n) 8. Ei liitetty 9. D1_Rx- (T.M.D.S.) 10. D1_Rx+ (T.M.D.S.) 11. GND (tietueen 1 suoja) 12. Ei liitetty 13. Ei liitetty V ulostulo(*) 15. GND (kaapelintunnistin) 16. Kytketyn pistokkeen tunnistus 17. D0_Rx- (T.M.D.S.) 18. D0_Rx+ (T.M.D.S.) 19. GND (tietueen 0 suoja) 20. Ei liitetty 21. Ei liitetty 22. GND (kellosuoja) 23. CK_Rx+ (T.M.D.S.) 24. CK_Rx- (T.M.D.S.) (*) +5 VDC ulostulo on aina käytettävissä. (+5V ± 500mA (max)) RS232 -liitin. Yleiskatsaus Kuva Ei liitetty 2. Rx (isännän ohjaama) 3. Tx (näytön ohjaama) 4. Ei liitetty 5. Maa 6. Ei liitetty 7. Ei liitetty 8. Ei liitetty 9. Ei liitetty USB-liitin Yleiskatsaus Kuva 2-11 K FI ( ) MDSC /08/

14 2. Osat, ohjauspainikkeet ja liittimet VDC 2. Data - 3. Data + 4. GND Mini-USB -liitin Yleiskatsaus Kuva VDC 2. Data - 3. Data + 4. Ei liitetty 5. GND DisplayPort-liitin Yleiskatsaus Kuva ML_Lane 0 (p) 2. GND 3. ML_Lane 0 (n) 4. ML_Lane 1 (p) 5. GND 6. ML_Lane 1 (n) 7. ML_Lane 2 (p) 8. GND 9. ML_Lane 2 (n) 10. ML_Lane 3 (p) 11. GND 12. ML_Lane 3 (n) 13. CONFIG1 14. CONFIG2 15. AUX CH (p) 16. GND 17. AUX CH (n) 18. Kytketty pistoke 19. Palaa 20. DP_PWR (+3.3 VDC) 12 K FI ( ) MDSC /08/2015

15 2. Osat, ohjauspainikkeet ja liittimet S-Video- ja S-Videolähtöliitin Yleiskatsaus Kuva Ground (Y) 2. Ground (C) 3. Luminance (Y) 4. Chroma (C) 5. SG: Suojattu maadoitus K FI ( ) MDSC /08/

16 2. Osat, ohjauspainikkeet ja liittimet 14 K FI ( ) MDSC /08/2015

17 3. NÄYTTÖLAITTEEN ASENNUS 3. Näyttölaitteen asennus 3.1 Kotelon poisto Irrottaaksesi liitäntälokeron suojus. Liu uta liitäntälokeron suojusta alaspäin, jotta pääset käsiksi liitäntöihin. Kuva Rajapintaliitäntä Tietoja rajapinnoista MDSC-2232:ssa voi olla useita videosyöttöjä liitettynä (riippuen näytön versiosta). Näiden eri syöttöjen välillä voidaan siirtyä helposti painamalla halutun syötän suorakäyttöpainiketta. Katso lisätietoja asiaa käsittelevästä osiosta. Lisäksi, jos useampi kuin yksi videolähde on kytkettynä, kuva kuvassa (PiP)- ja rinnakkain (SbS) -toiminnot aktivoituvat, jolloin voit tarkastella kahta eri videosyöttöä yhtä aikaa. Katso lisätietoa asiaa käsittelevästä kappaleesta, miten MDSC-2232:n PiP ja SbS -toiminnot aktivoidaan ja miten niitä käytetään. Videosyöttöliitäntöjen lisäksi MDSC-2232:ssa on myös videon ulostulo-ominaisuuksia, jotka antavat sinun käydä läpi tiettyjä videosyöttöjä, jotka on liitetty MDSC-2232:sta toiseen näyttöön, projektoriin, videonauhuriin,... Tämä kappale kuvaa, miten eri videorajapintatyypit liitetään MDSC-2232:een MDSC-2232 DDI versio Rajapintojen liittäminen 1. Kytke signaalilähde tai signaalilähteet näytön vastaaviin tuloliittimiin. K FI ( ) MDSC /08/

18 3. Näyttölaitteen asennus - DVI tai VGA: 1 ja/tai 6 PC analoginen (VGA) syöttölähde voidaan liittää DVI-I -syöttöliittimeen käyttämällä DVI-I -- VGA -sovitinta. Vähintään 0,15 m pitkän sovitinkaapelin käyttö mahdollistaa helpon sijoituksen kaapelisuojan sisään. - DisplayPort: 7 - SDI: 2 ja/tai 3 - R/G/B/S: 8 / 9 / 10 / 4 - R/G/B (SOG): 8 / 9 / 10 - Y/Pb/Pr: 9 / 10 / 8 - CVBS: 5 - S-Video: Kuva Kytke videovastaanotin tai -vastaanottimet vastaaviin videosignaalin tuloliittimiin. - SDI: 1 ja/tai 2 - CVBS: 3 - S-Video: 4 - DVI: 5 (määritetään OSD-valikossa, katso "DVI ulos", sivu 47) Kuva K FI ( ) MDSC /08/2015

19 3. Näyttölaitteen asennus VAROITUS: Jotta EMC-säännökset täytettäisiin, käytä vain maadoitettuja rajapintakaapeleita oheislaitteiden liittämiseen MDSC-2232 MNA versio Rajapintojen liittäminen 1. Kytke signaalilähde tai signaalilähteet näytön vastaaviin tuloliittimiin. - Nexxis: 4 - DVI tai VGA: 5 PC analoginen (VGA) syöttölähde voidaan liittää DVI-I -syöttöliittimeen käyttämällä DVI-I -- VGA -sovitinta. Vähintään 0,15 m pitkän sovitinkaapelin käyttö mahdollistaa helpon sijoituksen kaapelisuojan sisään. - DisplayPort: 6 - SDI: 1 SDI ei aina ole saatavilla yhdessä Nexxis-tulon kanssa. - R/G/B/S: 7 / 8 / 9 / 2 - R/G/B (SOG): 7 / 8 / 9 - Y/Pb/Pr: 8 / 9 / 7 - CVBS: 3 - S-Video: Kuva Kytke videovastaanotin tai -vastaanottimet vastaaviin videosignaalin tuloliittimiin. - SDI: 1 SDI ei aina ole saatavilla yhdessä Nexxis-tulon kanssa. - CVBS: 2 - S-Video: 3 - DVI: 4 (määritetään OSD-valikossa, katso "DVI ulos", sivu 47) - DVI:n Nexxis: 4 (määritetään OSD-valikossa, katso "DVI ulos", sivu 47) K FI ( ) MDSC /08/

20 3. Näyttölaitteen asennus Kuva VAROITUS: Jotta EMC-säännökset täytettäisiin, käytä vain maadoitettuja rajapintakaapeleita oheislaitteiden liittämiseen. 3.3 Nexxis OR Yleiskatsaus Liittämällä MDSC-2232 Barcon Nexxis OR -järjestelmään antaa sinun jakaa kuvaa, grafiikkaa, ääntä ja tiedostoja IP -verkossa pakkaamattomassa muodossa leikkaussalin sisällä ja jopa kirurgisten sarjojen välillä. Liittääksesi MDSC-2232:n Barcon Nexxis OR -järjestelmään, liitä 10Gb Ethernet -liittymä Nexxis -katkaisijaan. Lisätietoa Nexxis OR:sta ja MDSC-2232:n asetuksista verkkoosi on saatavilla erillisistä käyttöoppaista. Käy osoitteessa saadaksesi nämä oppaat. Nexxis on saatavilla vain MDSC-2232 MNA -versiossa. 3.4 Virtaliitäntä Liittääksesi virtalähteen 1. Liitä mukana toimitettu ulkoinen DC -virtalähdeyksikkö MDSC-2232:n näytön +24 VDC virransyöttöön. 2. Liitä ulkoisen DC-virtalähteen toinen pää maadoitettuun pistorasiaan mukana toimitetulla virtajohdolla. Varoitus:Välttääksesi sähköiskun riskiä, ulkoisen verkkolaitteen saa liittää vain pistorasiaan, jossa on suojamaa. Näytön verkkolaitteen liittimen maadoitusliitännässä ei ole suojamaadoitustoimintoa. MDSC näytön suojamaaliitäntä on käytettävissä erillisen nastan välityksellä (katso seuraavat vaiheet). 18 K FI ( ) MDSC /08/2015

21 3. Näyttölaitteen asennus Kuva 3-6 Potentiaalintasaus Kun näytön ja muiden laitteiden välillä vaaditaan potentiaalintasaus, liitä potentiaalintasauspinni laitteiston potentiaalintasausliitäntään. Kuva 3-7 Suojamaa Maadoita MDSC-2232 liittämällä suojamaanasta maadoitettuun pistorasiaan AWG18-johdolla (suurin sallittu kaapelin pituus kansallisten säännösten mukaisesti). Kuva Kaapelin reititys Reitittääksesi kaapelit Näytöillä, jotka on asennettu VESA-varteen sisäisillä kaapelinreititysvarusteilla, reititä kaikki kaapelit reitityskanavan läpi ja asenna liitinrasian suojus uudelleen poistamatta laajennusklipsiä. K FI ( ) MDSC /08/

22 3. Näyttölaitteen asennus Kuva 3-9 Näytöillä, jotka on asennettu VESA-varteen tai -jalustan ilman sisäisiä kaapelinreititysvarusteita, poista ensin laajennusklipsi liitinrasian kotelosta ja vedä kaikki kaapelit sen läpi, kun asennat kotelon paikalleen. Kuva 3-10 VAROITUS: Kun näyttö on liitetty lääketieteelliseen järjestelmään, huolehdi, että kaikki sen kaapelit ovat kunnolla kiinni välttääksesi tahatonta irtoamista. 3.6 VESA-kiinnityksen asennus Näytön asentaminen VESA-kiinnitysratkaisuun Liitä näyttö VESA-varteen tai -jalustaan (VESA 100 mm tai VESA 200 mm ovat tuettuja) käyttämällä mukana toimitettuja 4 ruuvia (M4 x 20 mm) ja hammastettuja aluslevyjä. 20 K FI ( ) MDSC /08/2015

23 3. Näyttölaitteen asennus Kuva 3-11 HUOMIO: Mukana toimitettuja 4 ruuvia (M4 x 20 mm) voidaan käyttää VESA-varsiliitäntään, jonka paksuus on enintään 10 mm. Jos VESA-varsiliitännän (=V) paksuuden takia toimitetut ruuvit (=L) eivät ole sopivia, käytä seuraavaa sääntöä: L = V + 15 mm HUOMIO: Käytä vain VESA-normin vaatimukset täyttäviä varsia. HUOMIO: Käytä vartta, jonka kuormitettavuus on vähintään 20 kg (44,09 lbs). Monitorin VESA-liittymä on suunniteltu turvallisuuskertoimen 6 mukaisesti (kantaa monitorin painon 6-kertaisesti). Käytä lääketieteellisen järjestelmän kanssa sopivaa turvallisuuskerrointa (IEC ). K FI ( ) MDSC /08/

24 3. Näyttölaitteen asennus 22 K FI ( ) MDSC /08/2015

25 4. Päivittäistoiminto 4. PÄIVITTÄISTOIMINTO 4.1 Päällä/Pois -kytkentä Kytkeäksesi näyttöön virran: 1. Aktivoi virransyöttö ulkoisen virtalähteen katkaisijasta. 2. Kun näyttö on pois päältä, paina valmiustilapainiketta (noin 3-4 sekunnin ajan) kunnes näppäimistön taustavalo alkaa vilkkua. 3. Kun vilkkuminen alkaa, vapauta näppäin 2 sekunnin kuluessa, jotta näppäimistö ei mene takaisin lukkoon. Kun näppäimistön taustavalo alkaa vilkkua, LED-tila muuttuu vihreäksi, mikä ilmaisee näytön kytkeytymisen päälle. Näytön virran kytkeminen pois päältä: 1. Kun näyttösi on päällä, avaa näppäimistö (katso "Näppäinten lukitseminen / avaaminen", sivu 23). 2. Paina valmiustilapainiketta (noin 3-4 sekunnin ajan) kunnes näppäimistön taustavalo alkaa vilkkua. 3. Kun vilkkuminen alkaa, vapauta näppäin 2 sekunnin kuluessa, jotta näppäimistö ei mene takaisin lukkoon. 4.2 Näppäinten lukitseminen / avaaminen Tietoa näppäimistön taustavalosta Oletusarvoisesti vain -painike on näkyvillä. Kun olet avannut näppäimistön, kaikki näppäimet palavat muutaman sekunnin ajan. Kun kosketat mitä tahansa painiketta uudelleen silloin kun taustavalo on päällä, painikkeen toiminto suoritetaan. Jos aikakatkaisun aikana ei tapahdu mitään muuta, näppäimistö lukittuu taas. Näppäimistön avaaminen: Voidaksesi välttää OSD-näppäimistön tahatonta aktivointia, siinä on sisäänrakennettu lukitus / avausmekanismi. Se tarkoittaa, että ennen kuin näppäimistöä voidaan käyttää näytön asetusten muuttamiseen, se on avattava. Näppäimistön voi avata kahdella tavalla: 1. Vaihtoehto 1: Paina näytön pohjassa olevaa näppäimistön avauspainiketta ( ) lyhyesti 0,5 sekunnin ajan ja vapauta se, kun näppäimistöön syttyy valo. K FI ( ) MDSC /08/

26 4. Päivittäistoiminto Kuva 4-1 Tämän tuloksena näppäimistöön syttyy valo, ja se on käytettävissä. Jos mitään ei kuitenkaan tapahdu seuraavan 10 sekunnin aikana, näppäimet himmenevät ja näppäimistö lukitaan uudelleen. 2. Vaihtoehto 2: Paina valmiustilapainiketta ( ) 3 sekunnin ajan ja vapauta se, kun näppäimistöön syttyy valo. Näppäimistön lukitseminen: Näppäimistö lukittuu uudelleen 10 käyttämättömän sekunnin jälkeen, paitsi kun selailet OSD-valikkoa, jolloin se pysyy lukitsemattomana. Sen seurauksena kaikki muut näppäimet paitsi -näppäin himmenevät, mikä osoittaa näppäimistön olevan lukittu. 4.3 Virtatilan merkkivalo Tietoja virtatilan merkkivalosta Virran merkkivalon toiminta näyttää yksikön tilan: OFF Ei virtaa (verkkovirtaa ei ole kytketty) Vilkkuva oranssi Pois päältä (kytketty pois päältä valmiustilanäppäimellä ( )) Kokonaan oranssi Näyttö on virransäästötilassa (taustavalo ja LCD pois päältä) Vilkkuva vihreä/oranssi Hakee signaalia Huomautus: Kun virransäästötila on käytössä, näyttö siirtyy automaattisesti virransäästötilaan, kun se on hakenut signaalia 10 sekuntia löytämättä. Kokonaan vihreä Näytössä on kuva. 4.4 OSD-valikon aktivointi Aktivoidaksesi OSD-valikon 1. Kytke näyttö päälle (katso "Päällä/Pois -kytkentä", sivu 23). 2. Avaa näppäimistö (katso "Näppäinten lukitseminen / avaaminen", sivu 23). 3. Paina -näppäintä. Tämän tuloksena OSD -valikko ilmestyy näytön oikeaan alakulmaan. Jos muita toimintoja ei valita seuraavan 30 sekunnin aikana, OSD-valikko poistuu näkyvistä. Jos -näppäimen painamisen jälkeen OSD-lukko-ikkuna tulee näkyviin, OSD-lukko on käytössä. Katso kohdasta "Valikon lukitseminen / avaaminen", sivu 31lisätietoja ja ohjeita OSD-valikon avaamiseen. 24 K FI ( ) MDSC /08/2015

27 4. Päivittäistoiminto OSD-valikon automaattisen sulkemisen aikakatkaisua voidaan säätää, tai se voidaan poistaa käytöstä OSD-valikosta (OSD Aikakatkaisu). OSD-valikon asemointia voidaan säätää OSD-valikosta (OSD Vaa. As. ja OSD Pys. As.). 4.5 OSD-valikossa liikkuminen OSD-valikkorakenteen kuvaus Seuraavassa näet esimerkin, miltä OSD-valikkorakenne näyttää: 5 Picture Profile Factory Brightness 50 Contrast 50 1 Saturation 30 6 Color temperature 6500K Gamma Native Sharpness 10 DVI 1280x800@60Hz Kuva Valikko 2 Alivalikko 3 Tilapalkki 4 Selite (näyttää jokaisen näppäimistön näppäimeen liittyvät toiminnot) 5 Valitsin / liukuvalitsin 6 Kohde Liikkuaksesi OSD -valikossa Kuva 4-3 K FI ( ) MDSC /08/

28 4. Päivittäistoiminto Paina -näppäintä avataksesi OSD valikon. Käytä tai -painiketta siirtyäksesi halutulle valikkosivulle. -painiketta valitaksesi korostettavan päävakun haluamasi valikkosivu on korostettuna, paina likkokohteen. Käytä tai -painikkeita siirtyäksesi muihin Valikkokohteisiin. Paina sitten -painiketta valitaksesi sen. Jos valitsemaasi valikkokohdetta hallitaan liukuvalikolla, käytä tai -painikkeita säätääksesi kohteen arvoa, ja paina -painiketta vahvistaaksesi. Jos valitsemaasi valikkokohdetta hallitaan monivalintavalikolla, käytä tai -painikkeita säätääksesi kohteen arvoa, ja paina -painiketta vahvistaaksesi. Paina uudelleen tai -painiketta valitaksesi muita Valikkokohteita tai poistu Valikkosivulta painamalla -painiketta. 4.6 Pikanäppäintoiminnot Tietoa pikanäppäintoiminnoista Pikanäppäintoimintojärjestelmä on tarkoitettu usein käytettävien toimintojen saatavuuden parantamiseksi ilman tarvetta hakea niitä OSD-valikon kautta. Erilaiset käytettävät pikanäppäintoiminnot ovat: Päälähteen valinta Monikuvamääritys Zoomivoimakkuuden valinta Kirkkauden säätö Toisin kuin laajennetut näppäimistötoiminnot (kuvailtu seuraavassa kappaleessa), pikanäppäintoiminnot ovat välittömästi käytettävissä ilman, että ne pitäisi ottaa käyttöön OSD-valikon kautta. Kun laajennettu näppäimistötoiminto on otettu käyttöön, kaikki seuraavassa kuvaillut pikanäppäintoiminnot (paitsi kirkkauden säätö) eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavassa kappaleessa. Pikanäppäinten yleiskatsaus Kuva Päälähteen valinta 2 Monikuvamääritys 3 Zoomivoimakkuuden valinta 4 Kirkkauden vähennys 5 Kirkkauden lisääminen K FI ( ) MDSC /08/2015

29 4. Päivittäistoiminto Päälähteen valinta Valitaksesi päälähde nopeasti 1. Käytä Syötön valintapainiketta ( ) selataksesi kaikkia mahdollisia syöttösignaaleja pääsyöttölähteen valitsemiseksi. Kun laajennettu näppäimistötoiminto on otettu käyttöön, pikanäppäintoiminnot eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavassa kappaleessa Monikuvamääritys Tehdäksesi monikuva-asetukset nopeasti 1. Käytä PiP-valintapainiketta ( ) selataksesi kaikkia Kuva kuvassa (PiP) ja Rinnakkain (SbS) -vaihtoehtoja. PiP/SbS -vaihtoehdot ovat: - Pieni PiP: 30 % ensisijaisesta korkeudesta yläoikeassa nurkassa - Suuri PiP: 50 % ensisijaisesta korkeudesta yläoikeassa nurkassa - Rinnakkain: Ensisijainen ja toissijainen syöttö ovat saman kokoisia. Vain osa monikuvamääritysasetuksista on käytettävissä tämän pikavalintatoiminnon kautta. Lisää monikuvamääritysasetuksia voidaan valita OSD-valikoista. Kun laajennettu näppäimistötoiminto on otettu käyttöön, pikanäppäintoiminnot eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavassa kappaleessa Zoomivoimakkuuden valinta Valitaksesi zoomivoimakkuuden nopeasti 1. Käytä Kuvan zoomipainiketta ( ) valitaksesi yhden käytettävistä zoomausvahvuuksista. Kun laajennettu näppäimistötoiminto on otettu käyttöön, pikanäppäintoiminnot eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavassa kappaleessa Kirkkauden säätö Säätääksesi kirkkautta nopeasti 1. Kun OSD-valikkoa ei ole näytöllä, paina Kirkkauden vähennys tai ( ) Kirkkauden lisäys-( ) painikkeita säätääksesi kirkkautta haluamaksesi. Brightness 50 Kuva 4-5 K FI ( ) MDSC /08/

30 4. Päivittäistoiminto Kun laajennettu näppäimistötoiminto on käytössä, pikanäppäintoiminnot ovat yhä käytettävissä. 4.7 Laajennetut näppäimistötoiminnot Tietoa laajennetuista näppäimistötoiminnoista Laajennetun näppäimistön tarkoitus on tuoda laaja valikoima toimintoja käyttäjälle välittömästi ilman niiden hakemista OSD -valikosta. Kun se on otettu käyttöön erillisen OSD -valikkotoiminnon kautta, painamalla yhtä ensimmäisistä 3 näppäimestä vasemmalla, käyttäjälle esitetään näytöllä lista mahdollisista valinnoista. Uudet valinnat voidaan tehdä käyttämällä painikkeita OSD -tekstin alapuolella. Jos yhden painikkeen alla on kaksi eri toimintoa, ensimmäinen painallus valitsee ylemmän vaihtoehdon ja toinen painallus valitsee alemman vaihtoehdon. Erilaiset käytettävät laajennetut näppäintoiminnot ovat: Päälähteen valinta Toissijaisen lähteen valinta Monikuvamääritys Värisävyn lämmönsäätö Kuvakoon valinta Zoomivoimakkuuden valinta Toisin kuin pikanäppäintoiminnot (kuvailtu edellä), laajennettu näppäimistötoiminto on ensin otettava käyttöön OSD -valikosta, ennen kuin sitä voidaan käyttää. Katso lisätietoja laajennetun näppäimistön käyttöönotosta / käytöstä poistamisesta tämän käyttöoppaan erillisestä osiosta. Kun laajennettu näppäimistötoiminto on otettu käyttöön, kaikki seuraavassa kuvaillut pikanäppäintoiminnot (paitsi kirkkauden säätö) eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavaksi. Laajennetun näppäimistön yleiskatsaus Kuva Päälähteen valinta Toissijaisen lähteen valinta 2 Monikuvamääritys 3 Värisävyn lämmönsäätö Kuvakoon valinta Zoomivoimakkuuden valinta 28 K FI ( ) MDSC /08/2015

31 4. Päivittäistoiminto Päälähteen valinta Valitaksesi päälähde nopeasti 1. Kun OSD-valikkoa ei ole näytöllä, paina Syötön valintapainiketta ( ) tuodaksesi päälähteen pikavalintavalikon esille. 2. Voit selata käytettäviä päälähdevalintoja painamalla haluamaasi valintaa vastaavaa painiketta. Jos yhden painikkeen alla on kaksi eri toimintoa, ensimmäinen painallus valitsee ylemmän vaihtoehdon ja toinen painallus valitsee alemman vaihtoehdon. Tämänhetkinen valinta on merkitty punaisella 3. Paina valmiustilapainiketta ( ) vahvistaaksesi valintasi ja poistuaksesi päälähteen pikavalintavalikosta. Main source VGA R G B S-Video DVI E X IT DP Y Pb Pr CVBS SDI Nexxis 2nd Source Kuva Toissijaisen lähteen valinta Valitaksesi toissijainen lähde nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina Syötön valintapainiketta ( ) tuodaksesi päälähteen pikavalintavalikon esille. 2. Paina -painiketta vaihtaaksesi 2. lähteen pikavalintavalikkoon. 3. Voit selata käytettäviä toissijaisen lähteen valintoja painamalla haluamaasi valintaa vastaavaa painiketta. Jos yhden painikkeen alla on kaksi eri toimintoa, ensimmäinen painallus valitsee ylemmän vaihtoehdon ja toinen painallus valitsee alemman vaihtoehdon. Tämänhetkinen valinta on merkitty punaisella 4. Paina odottaa -painiketta ( ) vahvistaaksesi valintasi ja poistuaksesi toisen lähteen pikavalintavalikosta. 2nd Source VGA R G B S-Video DVI E X IT DP Y Pb Pr CVBS SDI Nexxis Main source Kuva Monikuvamääritys Tehdäksesi monikuva-asetukset nopeasti 1. Kun OSD-valikkoa ei ole näytöllä, paina PiP -valintapainiketta ( ) tuodaksesi päälähteen pikavalintavalikon esille. 2. Voit selata käytettäviä monikuvamäärittelyvalintoja painamalla haluamaasi valintaa vastaavaa painiketta. Tämänhetkinen valinta on merkitty punaisella K FI ( ) MDSC /08/

32 4. Päivittäistoiminto 3. Paina valmiustilapainiketta ( ) vahvistaaksesi valintasi ja poistuaksesi monikuvamäärittelyn pikavalintavalikosta. Multi image config. Native Aspect Fill Small Large None E X IT Kuva Yleistoiminnot: Siirtotoiminnon valinta Voit valita siirtotoiminnon nopeasti 1. Kun OSD-valikkoa ei ole näytöllä, paina kuvan zoomauspainiketta ( ) nähdäksesi pikavalikon yleistoiminnot. 2. Vaihda käytettäviä siirtotoimintoasetuksia painamalla haluttua toimintoa vastaavaa painiketta. Tämänhetkinen valinta on merkitty punaisella 3. Paina valmiustilapainiketta ( ) vahvistaaksesi valintasi ja poistu yleistoiminnoista pikavalikon kautta. Common Functions ITU K DICOM Native Aspect Zoom 10% E X IT Kuva 4-10 Huomautus:Vain osa siirtotoiminnosta on käytettävissä pikavalikon kautta. voidaan valita OSD-valikosta. Lisää siirtotoimintoja Yleistoiminnot: Kuvakoon valinta Valitaksesi kuvakoon nopeasti 1. Kun OSD-valikkoa ei ole näytöllä, paina kuvan zoomauspainiketta ( ) nähdäksesi pikavalikon yleistoiminnot. 2. Vaihda käytettäviä kuvan kokoasetuksia painamalla haluttua toimintoa vastaavaa painiketta. Tämänhetkinen valinta on merkitty punaisella 3. Paina valmiustilapainiketta ( ) vahvistaaksesi valintasi ja poistu yleistoiminnoista pikavalikon kautta. Common Functions ITU K DICOM Native Aspect Zoom 10% E X I T Kuva K FI ( ) MDSC /08/2015

33 4. Päivittäistoiminto Huomautus:Vain osa kuvan kokotoiminnosta on käytettävissä pikavalikon kautta. Lisää kuvan kokotoimintoja voidaan valita OSD-valikosta Yleistoiminnot: Zoomivoimakkuuden valinta Valitaksesi zoomivoimakkuuden nopeasti 1. Kun OSD-valikkoa ei ole näytöllä, paina Kuvan zoomauspainiketta ( ) tuodaksesi yleistoimintojen pikavalintavalikon esille. 2. Selaa käytettäviä zoomivoimakkuuksia painamalla toistuvasti -painiketta, kunnes haluamasi zoomivoimakkuus on esillä. 3. Paina valmiustilapainiketta ( ) vahvistaaksesi valintasi ja poistu yleistoiminnoista pikavalikon kautta. Common Functions ITU K DICOM Native Aspect Zoom 10% E X IT Kuva Valikon lukitseminen / avaaminen Lukitaksesi / avataksesi valikon Näppäimistö voidaan lukita Valikosta, ja estää siten ei-toivottua pääsyä OSD -toimintoihin. Kun näppäimistö on LUKITTU, vai OSD-valikkopainike ( ) ja Valmiustila-painike ( ) ovat aktiiviset. Kun valikon OSD -painiketta painetaan, Valikko lukittu -ikkuna tulee esille. 1. Poistaaksesi näppäimistö lukituksen, paina seuraavaa näppäinsarjaa:,,, Uusi tähti ilmestyy ruutuihin jokaisella näppäimen painalluksella. Mikäli painamasi näppäinsarja on oikein, OSD-valikko aktivoituu painettuasi neljättä painiketta. Näppäimistön pysyvään avaamiseen tarvitaan tietty OSD-toiminto. Keyboard lock Sequence: Kuva 4-13 K FI ( ) MDSC /08/

34 4. Päivittäistoiminto 32 K FI ( ) MDSC /08/2015

35 5. Lisätoiminnot 5. LISÄTOIMINNOT 5.1 OSD-kuvavalikko Yleiskuva Profiili Kirkkaus Kontrasti Värikylläisyys Värilämpötila Gamma Terävyys Profiili Tietoa profiileista Valitaksesi profiilin tarkoituksena ladata ennalta määriteltyjä kuvaparametrejä, kuten Kirkkaus, Kontrasti, Värikylläisyys, Syöttövalinta (ensisijainen ja toissijainen), Monikuvannuksen asetukset ym. Käyttäjä voi muokata oletusarvoisia toisiinsa liittyviä kuvaparametrejä ja tallentaa uudet parametriasetukset käyttäjäprofiilien Käyttäjä 1, Käyttäjä 2 tai Käyttäjä 3 alla. Tehdasasetusta ja Röntgenprofiilia voidaan muokata väliaikaisesti, mutta tehdasoletusarvoja ei voi kirjoittaa yli, ja ne voidaan aina palauttaa palautusprofiilivalikkokohteen kautta. Käytettävät näyttösi profiilit ovat: Tehdas Röntgen Käyttäjä 1 Käyttäjä 2 Käyttäjä 3 Valitaksesi profiili 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Profiili -alivalikkoon. 4. Valitse yksi profiilivaihtoehdoista ja vahvista Kirkkaus Säätääksesi kirkkautta 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Kirkkaus -alivalikkoon. Komentorivi Kirkkaus on korostettu. 4. Säädä haluamasi kirkkaus ja vahvista. K FI ( ) MDSC /08/

36 5. Lisätoiminnot Valittu kirkkaus pysyy vakiotasoisena automaattisella taustavalon vakaustoiminnolla. Kirkkautta voidaan myös säätää pikanäppäintoiminnolla. Kirkkautta voidaan säätää hallinnoimalla ainoastaan taustavalon määrää Kontrasti Säätääksesi kontrastia 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Kontrasti -alivalikkoon. Komentorivi Kontrasti on korostettu. 4. Säädä haluamasi kontrastitaso ja vahvista Värikylläisyys Säätääksesi värikylläisyyttä 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Värikylläisyys -alivalikkoon. Komentorivi Värikylläisyys on korostettu. 4. Säädä haluamasi värikylläisyystaso ja vahvista Värilämpötila Tietoa värilämpötilan esiasetuksista Käytettävät värilämpötilan esiasetukset ovat: 5600K 6500K 7600K 9300K ITU 709 Natiivi Käyttäjä 34 K FI ( ) MDSC /08/2015

37 5. Lisätoiminnot Tehdasasetukset - Valkopiste: Värilämpötilaan liitetty valkopiste: 5600K, 6500K, 7600K tai 9300K ovat tehtaan kalibroimia, joissa on enimmäisvalaistuksen jatkuva vähennys verrattuna natiiviin värilämpötilaan. Tehdasasetukset - Väritila: Kun ITU 709 on valittuna, Värin valkopiste ja RGB-päävärit ovat säädettyinä HDTV / srgb -väritilan määrittelyjen mukaiseksi ITU-709 -suosituksessa. RGB:n ensisijainen kalibrointi suoritetaan käytetyn LCD -paneelin fyysisten rajoitusten mukaisesti. Vain siinä tapauksessa, että Käyttäjän määrittelemä esiasetus on valittuna, on mahdollista päästä käyttämään värinsäätökomentoja, jotka kuvaillaan myöhemmin. Valitaksesi värilämpötilan esiasetuksen 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Värilämpötila -alivalikkoon. 4. Valitse yksi esimääritellyistä värilämpötiloista ja vahvista. Huomautus:Jos valitsit Käyttäjän värilämpötila -esiasetuksen, näet uuden valikon, mistä voit manuaalisesti säätää heijastusta ja punaisen, vihreän ja sinisen offsetiä Gamma Tietoa gamma-esiasetuksista Käytettävät gamma-esiasetukset ovat: Native (korjauskäyrää ei lisätä) DICOM (harmaasävytasot seuraavat läheisesti DICOM-käyrää) Valitaksesi gammaesiasetuksen 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Gamma -alivalikkoon. 4. Valitse yksi gamma-esivalinnoista ja vahvista Terävyys Säätääksesi terävyyttä 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Terävyys -alivalikkoon. K FI ( ) MDSC /08/

38 5. Lisätoiminnot Komentorivi Terävyys on korostettu. 4. Säädä haluamasi terävyystaso ja vahvista. 5.2 Kuvan Lisäasetusvalikko Yleiskuva Mustan taso Älyvideo Kuvan asemointi Automaattisäätö Vaihe Kello/Linja Mustan taso Tietoa mustan tasosta Tämä komento antaa lisätä tai vähentää kuvan syöttösignaalin offset -arvoa (käytettävissä vain videoformaateissa). Säätääksesi mustan tasoa 1. Ota OSD päävalikko esille. 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Mustan taso -alivalikkoon. Komentorivi Mustan taso on korostettu. 4. Säädä haluamasi mustan taso ja vahvista Älyvideo Tietoa älyvideosta Tämä toiminto vähentää videon latenssia monitorissa, jos sen virkistystaajuus on Hz. Saavuttaaksesi minimaalilatenssin, valitse yksi kirurgisista tiloista. Käytettävät älyvideon esiasetukset näytössäsi ovat: Diagnostiikka (paras kuvalaatu) Kirurginen (pieni latenssi) Kirurginen 1 (pieni latenssi, optimoitu nopeasti muuttuvalle kuvalle) Tietoa latenssista Videon latenssi määritetään viipeenä, joka on siirtymäaika monitorin videotulosta vastaavan valolähdön tuottamiseen näytön vasemmassa yläkulmassa. Enimmäislatenssi kirurgisessa tilassa on alle 1 videokuvan jakson kaikista näytön sähkötuloista, kun diagnostiikkatilassa latenssi on 1 2 videokuvan jaksoa lukuun ottamatta tuloja S-Video, analoginen CVBS ja optinen SFP (MNA-versiot), joilla on lisäksi enintään 1 videokuvan jakson viive. Valitaksesi älyvideoesiasetuksen 1. Ota OSD päävalikko esille. 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Älyvideo -alivalikkoon. 36 K FI ( ) MDSC /08/2015

39 5. Lisätoiminnot 4. Valitse yksi Älyvideon esiasetuksista ja vahvista Kuvan asemointi Tämä valikkokohde on käytettävissä vain kun VGA syöttö on liitetty. Säätääksesi kuvan asemointia 1. Ota OSD päävalikko esille. 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Kuvan asemointi -alivalikkoon. Pieni OSD -valikko aktivoituu, ja osoittaa kuvan vaaka -ja pystyaseman offsetin. 4. Käytä ja -painikkeita siirtääksesi kuvaa ylös ja alas. 5. Käytä ja -painikkeita siirtääksesi kuvaa vasemmalle ja oikealle. 6. Kun olet valmis, käytä -painiketta poistuaksesi pienestä OSD -valikosta Automaattisäätö Tämä valikkokohde on käytettävissä vain kun VGA syöttö on liitetty. Tietoa automaattisäädöstä Kun automaattisäätö on aktivoitu, vaihe ja kello per linja -parametrit mukautetaan automaattisesti Aktivoidaksesi automaattisäädön 1. Ota OSD päävalikko esille. 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Automaattisäätö -alivalikkoon. Automaattinen kuvansäätö on aktivoitu: vaihe ja kello per linja -parametrit mukautetaan automaattisesti Vaihe Tämä valikkokohde on käytettävissä vain kun VGA syöttö on liitetty. Tietoa vaiheesta Jos edellä kuvaillun automaattisäätötoiminnon tulos ei ole tyydyttävä, Vaihe voidaan säätää manuaalisesti tätä toimintamallia seuraamalla. Säätääksesi vaihetta manuaalisesti 1. Ota OSD päävalikko esille. 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Vaihe -alivalikkoon. Komentorivi Vaihe on korostettu. K FI ( ) MDSC /08/

40 5. Lisätoiminnot 4. Säädä haluamasi vaihe ja vahvista Kello/Linja Tämä valikkokohde on käytettävissä vain kun VGA syöttö on liitetty. Tietoa kello/linjasta Jos edellä kuvaillun automaattisäätötoiminnon tulos ei ole tyydyttävä, Kello/Linja voidaan säätää manuaalisesti tätä toimintamallia seuraamalla. Säätääksesi vaihetta manuaalisesti 1. Ota OSD päävalikko esille. 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Kello/Linja -alivalikkoon. Komentorivi Kello/Linja on korostettu. 4. Säädä haluamasi kello/linja ja vahvista. 5.3 Kuvaformaattivalikko Yleiskuva Päälähde (ensisijainen lähde) Komponenttitila Zoomi Kuvan koko 2. kuvatila 2. kuvalähde 2. kuvan asema Kuvan vaihto Päälähde (ensisijainen lähde) Tietoa päälähteistä Käytettävät näyttösi päälähteet ovat: Automaattihaku Komposiitti S-Video Komponentti PC Analogi DVI 1 DVI 2 SDI 1 SDI 2 Nexxis DisplayPort 38 K FI ( ) MDSC /08/2015

41 5. Lisätoiminnot Käytettävät päälähteet riippuvat näytön mallista. Päälähde voidaan valita myös pikanäppäintoiminnolla tai ulkoisella näppäimistötoiminnolla. Valitaksesi päälähde 1. Ota OSD päävalikko esille. 2. Siirry Näyttöformaatti -valikkoon. 3. Mene Päälähde -alivalikkoon. 4. Valitse yksi päälähteistä ja vahvista. Huomautus:Jos valitsit Automaattihaku -esiasetuksen, näyttö hakee automaattisesti liitetyn signaalin Komponenttitila Tietoa komponenttitiloista Käytettävät komponenttitilat näytössäsi ovat: YPbPr RGB Valitaksesi komponenttitila 1. Ota OSD päävalikko esille. 2. Siirry Näyttöformaatti -valikkoon. 3. Mene Komponenttitila -alivalikkoon. 4. Valitse yksi komponenttitiloista ja vahvista Zoomi Tietoa zoomista Käytettävät zoomivahvuudet näytössäsi ovat: Ei saatavilla 10 % 20 % 30 % 40 % 50 % Zoomivoimakkuus voidaan valita myös pikanäppäintoiminnolla tai laajennetulla näppäimistötoiminnolla. Valitaksesi zoomivoimakkuuden 1. Ota OSD päävalikko esille. 2. Siirry Näyttöformaatti -valikkoon. K FI ( ) MDSC /08/

42 5. Lisätoiminnot 3. Mene Zoomaus -alivalikkoon. 4. Valitse yksi zoomivoimakkuuksista ja vahvista Kuvan koko Tietoa kuvakoosta Käytettävät näyttösi kuvakoot ovat: Täysi näyttö (täytä näyttö, kuvasuhdetta voidaan muuttaa) Aspekti (täytä näyttö suurimmassa mitassa, ei kuvasuhteen muokkausta) Natiivi (syötä pikselit LCD -pikselikarttaan, ei skaalausta) Aspektissa ja natiivissa kuva voidaan esittää mustilla palkeilla rajattuna ylhäällä / alhaalla tai vasemmalla / oikealla. Kuvan koko voidaan valita myös ulkoisella näppäimistötoiminnolla. Valitaksesi kuvakoko 1. Ota OSD päävalikko esille. 2. Siirry Näyttöformaatti -valikkoon. 3. Mene Kuvan koko -alivalikkoon. 4. Valitse yksi kuvakokovaihtoehdoista ja vahvista kuvatila Tietoa 2. kuvatiloista Käytettävät näyttösi 2. kuvatilat ovat: Off: Pieni PiP: 30 % Ensisijaisesta korkeudesta yläoikeassa nurkassa Suuri PiP: 50 % Ensisijaisesta korkeudesta yläoikeassa nurkassa Rinnakkain: Ensisijainen ja toissijainen syöttö ovat saman kokoisia. S.b.S. Natiivi: 2 kuvaa näytetään syöttöpikseleiden LDC -pikselikartassa kuva rajattuna, jos tarpeen. S.b.S. Täyttö: Molemmat kuvat skaalattu puolen näytön kokoisiksi kuva rajattuna jos tarpeen. 2. kuvatila (monikuva-asetus) voidaan valita myös ulkoisella näppäimistötoiminnolla. Valitaksesi 2. kuvatilan 1. Ota OSD päävalikko esille. 2. Siirry Näyttöformaatti -valikkoon. 3. Valitse 2. Kuvatila -alivalikko. 4. Valitse yksi toisista kuvatiloista ja vahvista. 40 K FI ( ) MDSC /08/2015

43 5. Lisätoiminnot Monikuva Full HD -tilassa on käytettävissä kaikkien syöttölähdeyhdistelmien kanssa. Monikuva Full HD -tilassa on käytettävissä kaikkien syöttölähdeyhdistelmien kanssa paitsi Komposiitti ja S-Video kuvalähde 2. kuvalähde Käytettävät näyttösi 2. kuvalähteet ovat: Automaattihaku Komposiitti S-Video Komponentti PC Analogi DVI 1 DVI 2 SDI 1 SDI 2 Nexxis DisplayPort 2. kuvalähde voidaan valita myös ulkoisella näppäimistötoiminnolla. Itsenäinen siirtofunktio: Gamma ja värin lämpötila 2. kuvalähteelle ovat aina asetettuja alkuperäisen mukaisiksi ja 6 500K riippumatta Pääkuvalähteen siirtotoiminnosta. DICOM -kuvan täydellinen visualisointi voidaan valita käyttämällä DICOM -syöttösignaalia Pääkuvana, ja tarvittaessa Videokuvaa 2. kuvana. Valitaksesi 2. kuvalähteen 1. Ota OSD päävalikko esille. 2. Siirry Näyttöformaatti -valikkoon. 3. Valitse 2. Kuvalähde -alivalikko. 4. Valitse yksi toisista kuvalähteistä ja vahvista kuvan asema Tietoa 2. kuvan asemasta Käytettävät näyttösi 2. kuvan asemat ovat: Yläoikea Ylävasen Alaoikea Alavasen K FI ( ) MDSC /08/

44 5. Lisätoiminnot Valitaksesi 2. kuvan aseman 1. Ota OSD päävalikko esille. 2. Siirry Näyttöformaatti -valikkoon. 3. Valitse 2. Kuvan asema -alivalikko. 4. Valitse yksi toisista kuvan asemista ja vahvista Kuvan vaihto Tietoa kuvan vaihdosta Vaihtaaksesi kuvia tarkoituksena vaihtaa (keskenään) pää- ja 2. kuvaa. Vaihtaaksesi kuvia keskenään 1. Ota OSD päävalikko esille. 2. Siirry Näyttöformaatti -valikkoon. 3. Mene Kuvan vaihto -alivalikkoon. 4. Valitse haluamasi asetus ja vahvista. 5.4 Asetusvalikko Yleiskuva Tiedot Kieli Vikasietotila Laajennettu näppäimistö OSD asetus Palautusprofiili Tallenna profiili Tiedot Tietoa tiedoista Saatavilla olevat näyttösi tiedot ovat: Malli (kaupallinen tyyppitunniste) Toimintatunnit (taustavalon toimintatunnit) Laiteohjelmiston julkaisupäivä (laiteohjelmistotunniste) Laitteistoversio (emolevyn tunniste) Valinnais-SDI (SDI-moduulin tunniste) Sarjanumero: ANxxxxxxxxxxxx Saadaksesi tämä tieto: 1. Ota OSD päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene Tiedot -alivalikkoon. Eri tiedot on esitetty. 42 K FI ( ) MDSC /08/2015

45 5. Lisätoiminnot Kieli Tietoa kielistä Käytettävät OSD-valikon näyttökielet ovat: Englanti Ranska Saksa Espanja Italia Valitaksesi kielen 1. Ota OSD-päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene Kieli -alivalikkoon. 4. Valitse yksi kielivaihtoehdoista ja vahvista Vikasietotila Tietoa vikasietotilasta Tämä toiminto mahdollistaa automaattisen vaihdon määriteltyyn Varalähteen, kun pääsyöttösignaalia ei saada. Näyttö palauttaa pääsyötön automaattisesti heti signaalin palauduttua. Varalähde on valittuna syötön 2. Kuvalähteenä ja 2. Kuvatila = Off. Pää- ja Varayhdistelmä tallennetaan samalla hetkellä kun Vikasietotila -toiminto on asetettu tilaan Käytössä. Vikasietotila ei ole valittavissa, kun joko Päälähde tai 2. Kuvalähde on asetettu tilaan Automaattihaku. Vikasietotila poistetaan käytöstä automaattisesti, kun joko Päälähde tai 2. Kuvalähde on vaihdettu. Varoitusviesti Vikasietotila off ilmestyy näytölle muutamaksi sekunniksi. Pää & Varmuusyhdistelmään palaaminen ottaa automaattisesti vikasietotilaominaisuuden käytettäväksi. Vikasietotila aktivoituu vain MNA-versiossa enintään 12 sekunnin kuluessa Nexxis-signaalin poistuttua käytöstä (viive vaaditaan Nexxis-sivuasettelun muutokseen). Ota vikatila käyttöön/poista käytöstä 1. Ota OSD-päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene Vikasietotila -alivalikkoon. 4. Ota käyttöön / poista vikasietotila käytöstä haluamasi mukaan ja vahvista Laajennettu näppäimistö Tietoa laajennetusta näppäimistöstä Laajennettu näppäinjärjestelmä on tarkoitettu yleisesti käytettävien toimintojen saatavuuden parantamiseksi ilman tarvetta hakea niitä OSD -valikon kautta. K FI ( ) MDSC /08/

46 5. Lisätoiminnot Kun se on otettu käyttöön, käyttäjä voi ottaa esile uuden valintojen listan painamalla 3 ensimmäistä näppäintä vasemmalla. Uudet valinnat voidaan tehdä käyttämällä painikkeita OSD -tekstin alapuolella. Jos yhden painikkeen alla on kaksi eri toimintoa, ensimmäinen painallus valitsee ylemmän vaihtoehdon ja toinen painallus valitsee alemman vaihtoehdon. Erilaiset käytettävät laajennetut näppäintoiminnot ovat: Päälähteen valinta Toissijaisen lähteen valinta Monikuvamääritys Värisävyn lämmönsäätö Kuvakoon valinta Zoomivoimakkuuden valinta Ottaaksesi käyttöön / poistaaksesi käytöstä laajennetun näppäimistön 1. Ota OSD päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene Laajennettu näppäimistö -alivalikkoon. 4. Ota käyttöön / poista laajennettu näppäimistö käytöstä haluamasi mukaan ja vahvista OSD asetus OSD vaakasuora asema Säätääksesi OSD:n vaakasuoraa asemointia 1. Ota OSD päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene OSD -asetukset -alivalikkoon. 4. Valitse OSD Vaaka. As. Komentorivi OSD Vaaka. As. on korostettu. 5. Säädä haluamasi OSD -vaakasuora asema ja vahvista OSD pystysuora asema Säätääksesi OSD:n pystysuoraa asemointia 1. Ota OSD päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene OSD -asetukset -alivalikkoon. 4. Valitse OSD Pys. As. Komentorivi OSD Pys. As. on korostettu. 5. Säädä haluamasi OSD -pystysuora asema ja vahvista OSD-aikakatkaisu TIetoa OSD-aikakatkaisusta OSD-valikko voi sulkeutua automaattisesti, kun viimeisestä valinnasta on kulunut tietty aika. Käytettävät OSD-aikakatkaisun esiasetukset ovat: 44 K FI ( ) MDSC /08/2015

47 5. Lisätoiminnot 10 Sek. 20 Sek. 30 Sek. 60 Sek. Pois käytöstä (=5 minuuttia) Säätääksesi OSD:n aikakatkaisua 1. Ota OSD-päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene OSD -asetukset -alivalikkoon. 4. Valitse OSD Aikakatkaisu. 5. Valitse yksi OSD -aikakatkaisuarvo ja vahvista Palautusprofiili Tietoa palautusprofiileista Profiilin palautus tarkoittaa tehdasasetusten palauttamista (Tehdas- ja Röntgenprofiilit) tai käyttäjän määrittelemien profiilien palautusta. Käytettävät näyttösi palautuskutsuprofiilit ovat: Tehdas Röntgen Käyttäjä 1 Käyttäjä 2 Käyttäjä 3 Palauttaaksesi profiilin 1. Ota OSD päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene Palautusprofiili -alivalikkoon. 4. Valitse yksi profiileista palautettavaksi ja vahvista Tallenna profiili Tietoa profiilin tallentamisesta Käyttäjä voi muokata oletusarvoisia toisiinsa liittyviä kuvaparametreja ja tallentaa uudet parametriasetukset käyttäjäprofiilille Käyttäjä 1, Käyttäjä 2 tai Käyttäjä 3. Tehdasasetusta ja Röntgenprofiilia voidaan muokata, mutta tehdasoletusarvoja ei voi kirjoittaa yli, ja ne voidaan aina palauttaa palautusprofiilivalikkokohteen kautta. Käytettävät näyttösi profiilit, jotka voit tallentaa ovat: Käyttäjä 1 Käyttäjä 2 Käyttäjä 3 Tallentaaksesi profiili 1. Ota OSD päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene Tallenna profiili -alivalikkoon. K FI ( ) MDSC /08/
