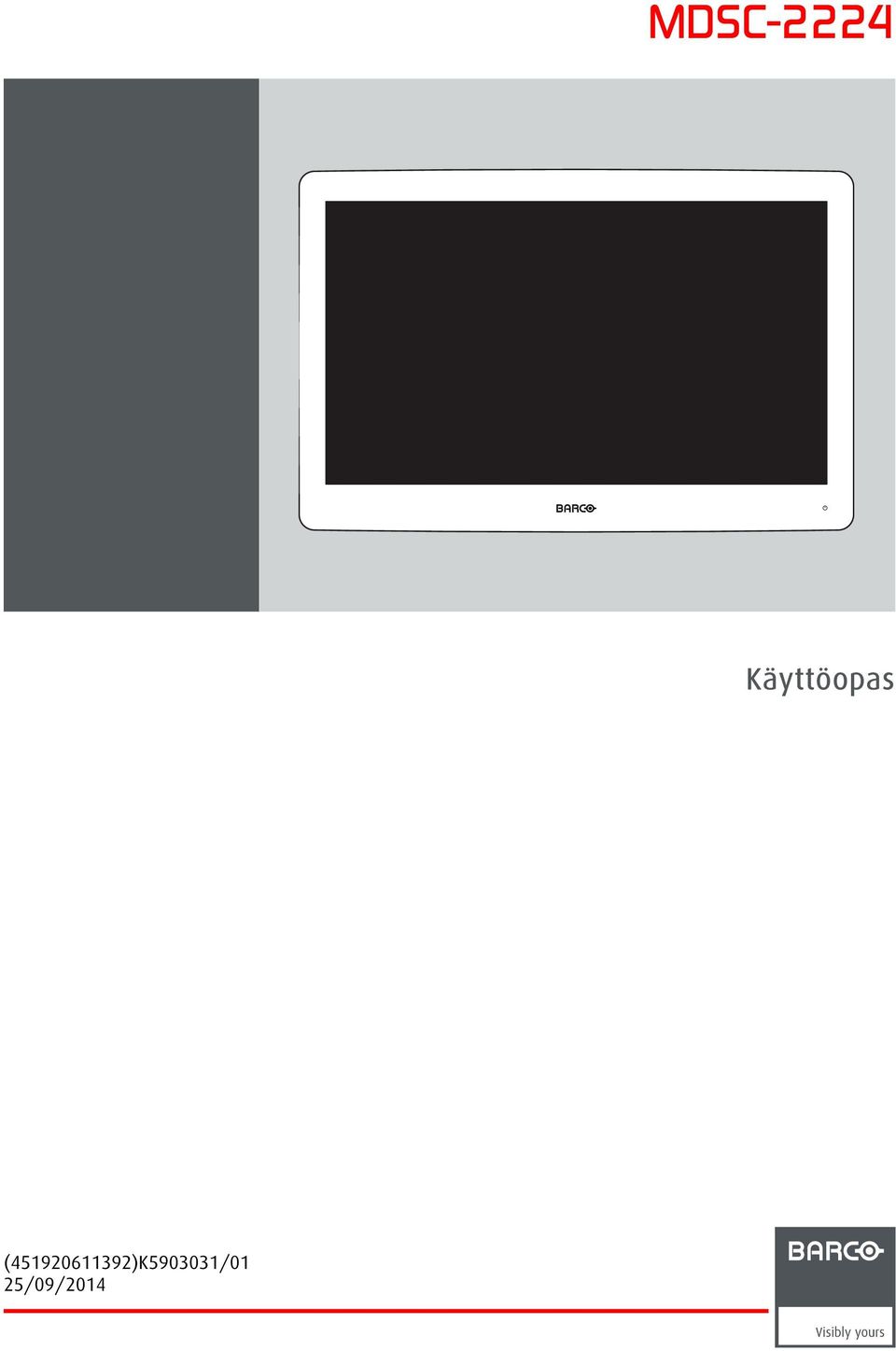

1 MDSC-2224 Käyttöopas ( )K /01 25/09/2014

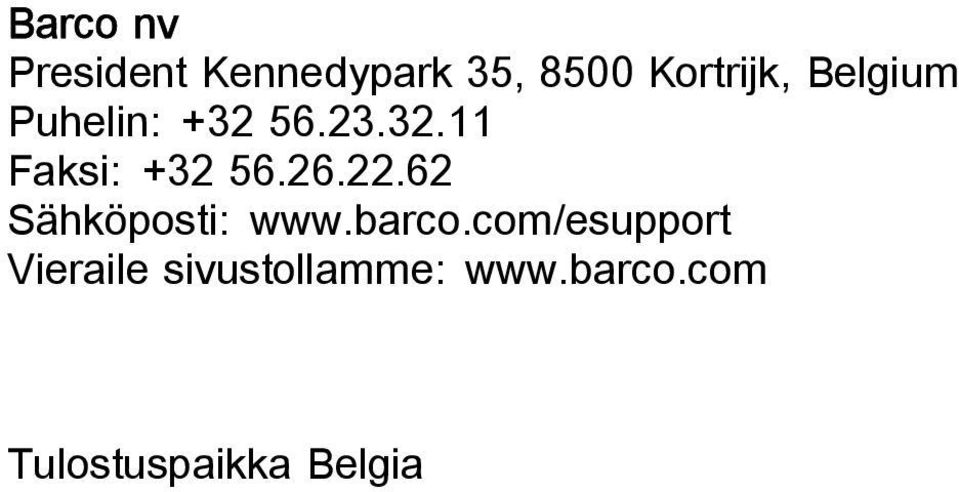

2 Barco nv President Kennedypark 35, 8500 Kortrijk, Belgium Puhelin: Faksi: Sähköposti: Vieraile sivustollamme: Tulostuspaikka Belgia

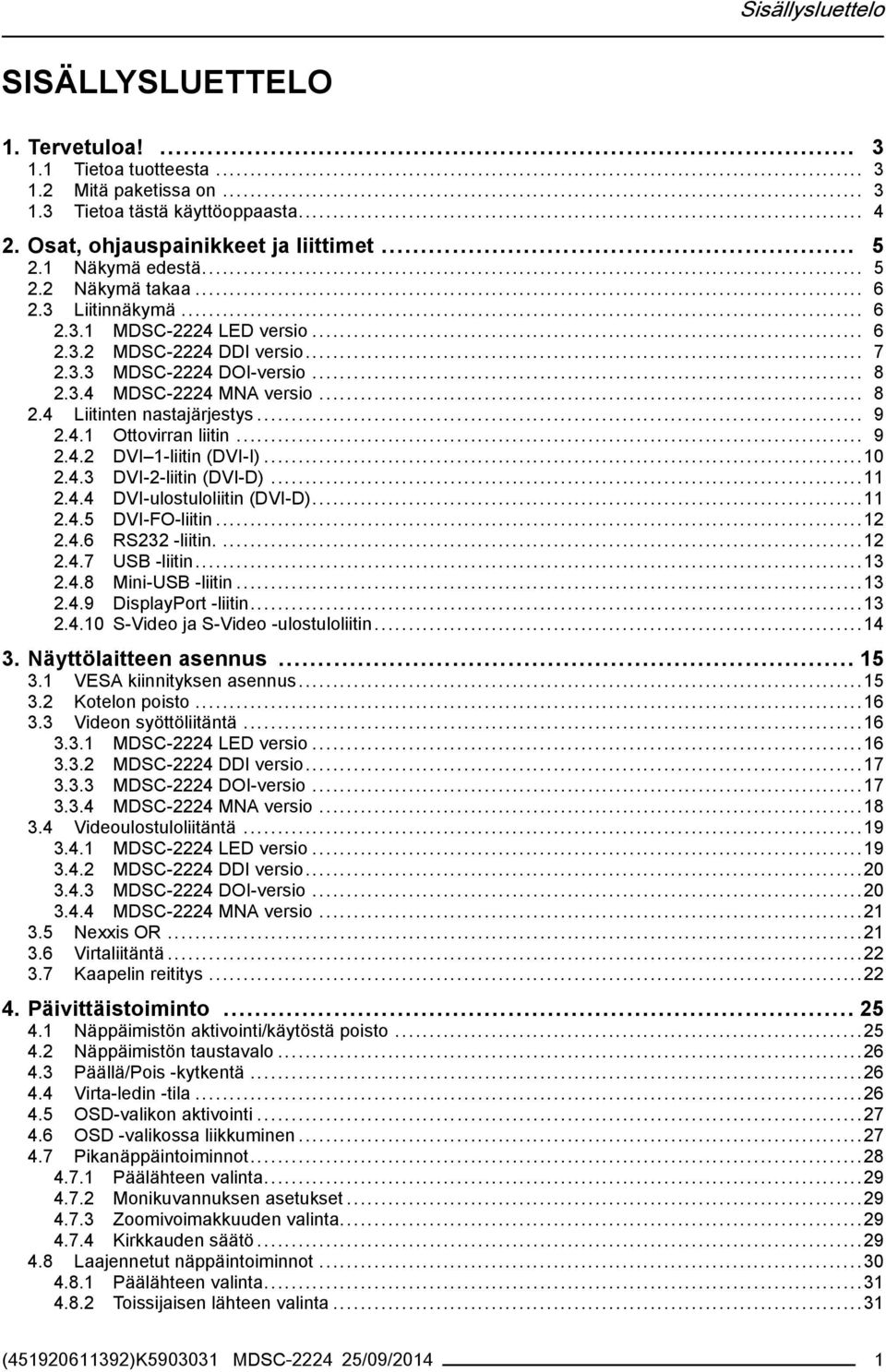

3 Sisällysluettelo SISÄLLYSLUETTELO 1. Tervetuloa! Tietoa tuotteesta Mitä paketissa on Tietoa tästä käyttöoppaasta Osat, ohjauspainikkeet ja liittimet Näkymä edestä Näkymä takaa Liitinnäkymä MDSC-2224 LED versio MDSC-2224 DDI versio MDSC-2224 DOI-versio MDSC-2224 MNA versio Liitinten nastajärjestys Ottovirran liitin DVI 1-liitin (DVI-I) DVI-2-liitin (DVI-D) DVI-ulostuloliitin (DVI-D) DVI-FO-liitin RS232 -liitin USB -liitin Mini-USB -liitin DisplayPort -liitin S-Video ja S-Video -ulostuloliitin Näyttölaitteen asennus VESA kiinnityksen asennus Kotelon poisto Videon syöttöliitäntä MDSC-2224 LED versio MDSC-2224 DDI versio MDSC-2224 DOI-versio MDSC-2224 MNA versio Videoulostuloliitäntä MDSC-2224 LED versio MDSC-2224 DDI versio MDSC-2224 DOI-versio MDSC-2224 MNA versio Nexxis OR Virtaliitäntä Kaapelin reititys Päivittäistoiminto Näppäimistön aktivointi/käytöstä poisto Näppäimistön taustavalo Päällä/Pois -kytkentä Virta-ledin -tila OSD-valikon aktivointi OSD -valikossa liikkuminen Pikanäppäintoiminnot Päälähteen valinta Monikuvannuksen asetukset Zoomivoimakkuuden valinta Kirkkauden säätö Laajennetut näppäintoiminnot Päälähteen valinta Toissijaisen lähteen valinta...31 ( )K MDSC /09/2014 1

4 Sisällysluettelo Monikuvannuksen asetukset Yleistoiminnot: Siirtotoiminnon valinta Yleistoiminnot: Kuvakoon valinta Yleistoiminnot: Zoomivoimakkuuden valinta Valikon lukitseminen / avaaminen Lisätoiminnot OSD kuvavalikko Profiili Kirkkaus Kontrasti Värikylläisyys Värilämpötila Gamma Terävyys Kuvan Lisäasetusvalikko Mustan taso Älyvideo Kuvan asemointi Automaattisäätö Vaihe Kello/Linja Kuvaformaattivalikko Päälähde (ensisijainen lähde) Komponenttitila Zoomi Kuvan koko kuvatila kuvalähde kuvan asema Kuvan vaihto Asetusvalikko Tiedot Kieli Vikasietotila Laajennettu näppäimistö OSD asetus OSD vaakasuora asema OSD pystysuora asema OSD Aikakatkaisu Palautusprofiili Tallenna profiili Järjestelmävalikko DVI 1 -virta DVI 2 virtalähde DVI Ulostulo Näppäinlukko Näppäimistön taustavalo Virransäästö Tärkeää tietoa Turvallisuustiedot Ympäristövaikutukset Biologiset vaarat ja palautukset Pakolliset vaatimustenmukaisuustiedot Puhdistus ja desinfiointi Symbolien selitykset Vastuuvapauslauseke Tekniset ominaisuudet Avoimen lähteen lisenssitiedot ( )K MDSC /09/2014

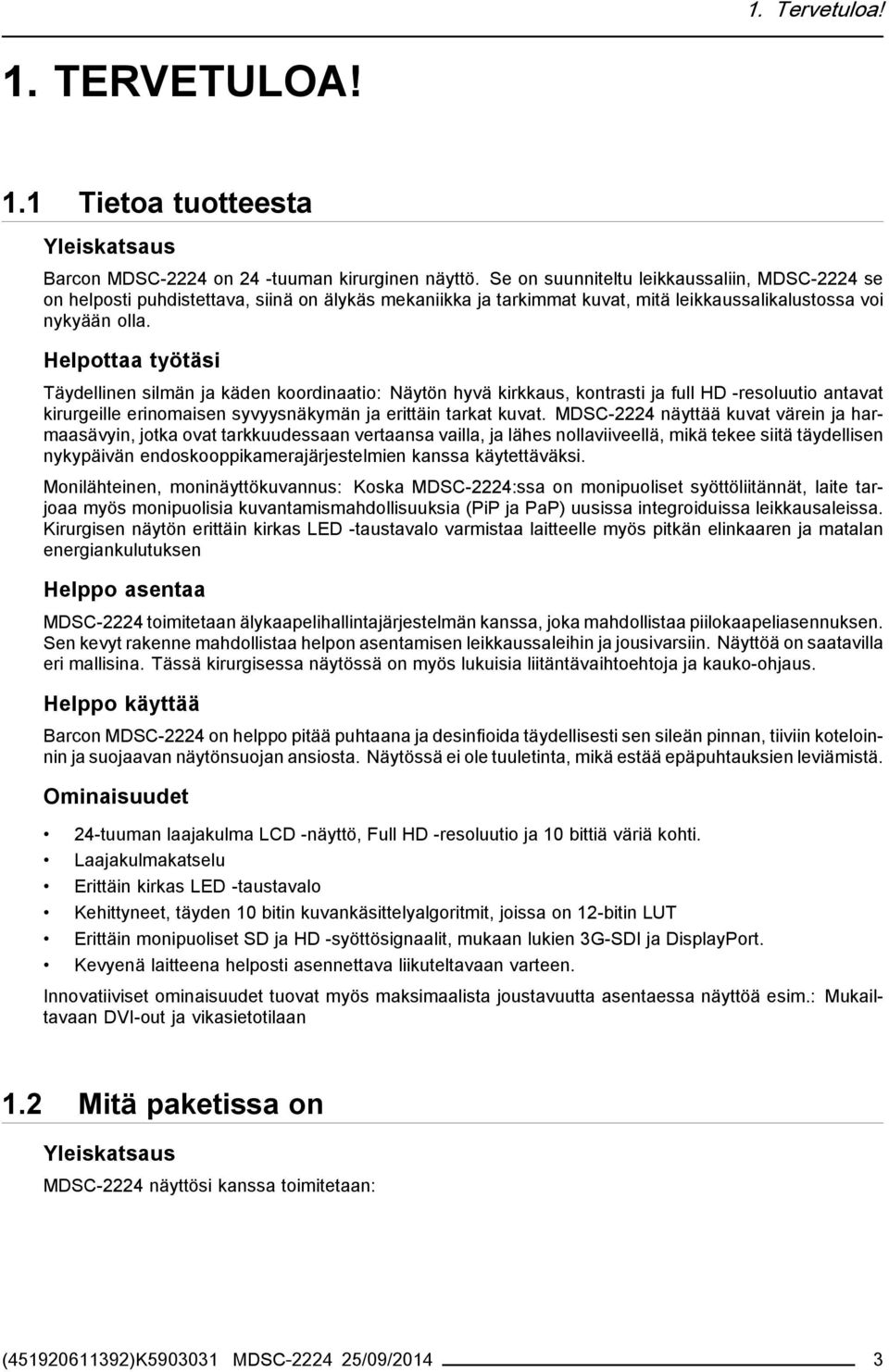

5 1. Tervetuloa! 1. TERVETULOA! 1.1 Tietoa tuotteesta Yleiskatsaus Barcon MDSC-2224 on 24 -tuuman kirurginen näyttö. Se on suunniteltu leikkaussaliin, MDSC-2224 se on helposti puhdistettava, siinä on älykäs mekaniikka ja tarkimmat kuvat, mitä leikkaussalikalustossa voi nykyään olla. Helpottaa työtäsi Täydellinen silmän ja käden koordinaatio: Näytön hyvä kirkkaus, kontrasti ja full HD -resoluutio antavat kirurgeille erinomaisen syvyysnäkymän ja erittäin tarkat kuvat. MDSC-2224 näyttää kuvat värein ja harmaasävyin, jotka ovat tarkkuudessaan vertaansa vailla, ja lähes nollaviiveellä, mikä tekee siitä täydellisen nykypäivän endoskooppikamerajärjestelmien kanssa käytettäväksi. Monilähteinen, moninäyttökuvannus: Koska MDSC-2224:ssa on monipuoliset syöttöliitännät, laite tarjoaa myös monipuolisia kuvantamismahdollisuuksia (PiP ja PaP) uusissa integroiduissa leikkausaleissa. Kirurgisen näytön erittäin kirkas LED -taustavalo varmistaa laitteelle myös pitkän elinkaaren ja matalan energiankulutuksen Helppo asentaa MDSC-2224 toimitetaan älykaapelihallintajärjestelmän kanssa, joka mahdollistaa piilokaapeliasennuksen. Sen kevyt rakenne mahdollistaa helpon asentamisen leikkaussaleihin ja jousivarsiin. Näyttöä on saatavilla eri mallisina. Tässä kirurgisessa näytössä on myös lukuisia liitäntävaihtoehtoja ja kauko-ohjaus. Helppo käyttää Barcon MDSC-2224 on helppo pitää puhtaana ja desinfioida täydellisesti sen sileän pinnan, tiiviin koteloinnin ja suojaavan näytönsuojan ansiosta. Näytössä ei ole tuuletinta, mikä estää epäpuhtauksien leviämistä. Ominaisuudet 24-tuuman laajakulma LCD -näyttö, Full HD -resoluutio ja 10 bittiä väriä kohti. Laajakulmakatselu Erittäin kirkas LED -taustavalo Kehittyneet, täyden 10 bitin kuvankäsittelyalgoritmit, joissa on 12-bitin LUT Erittäin monipuoliset SD ja HD -syöttösignaalit, mukaan lukien 3G-SDI ja DisplayPort. Kevyenä laitteena helposti asennettava liikuteltavaan varteen. Innovatiiviset ominaisuudet tuovat myös maksimaalista joustavuutta asentaessa näyttöä esim.: Mukailtavaan DVI-out ja vikasietotilaan 1.2 Mitä paketissa on Yleiskatsaus MDSC-2224 näyttösi kanssa toimitetaan: ( )K MDSC /09/2014 3

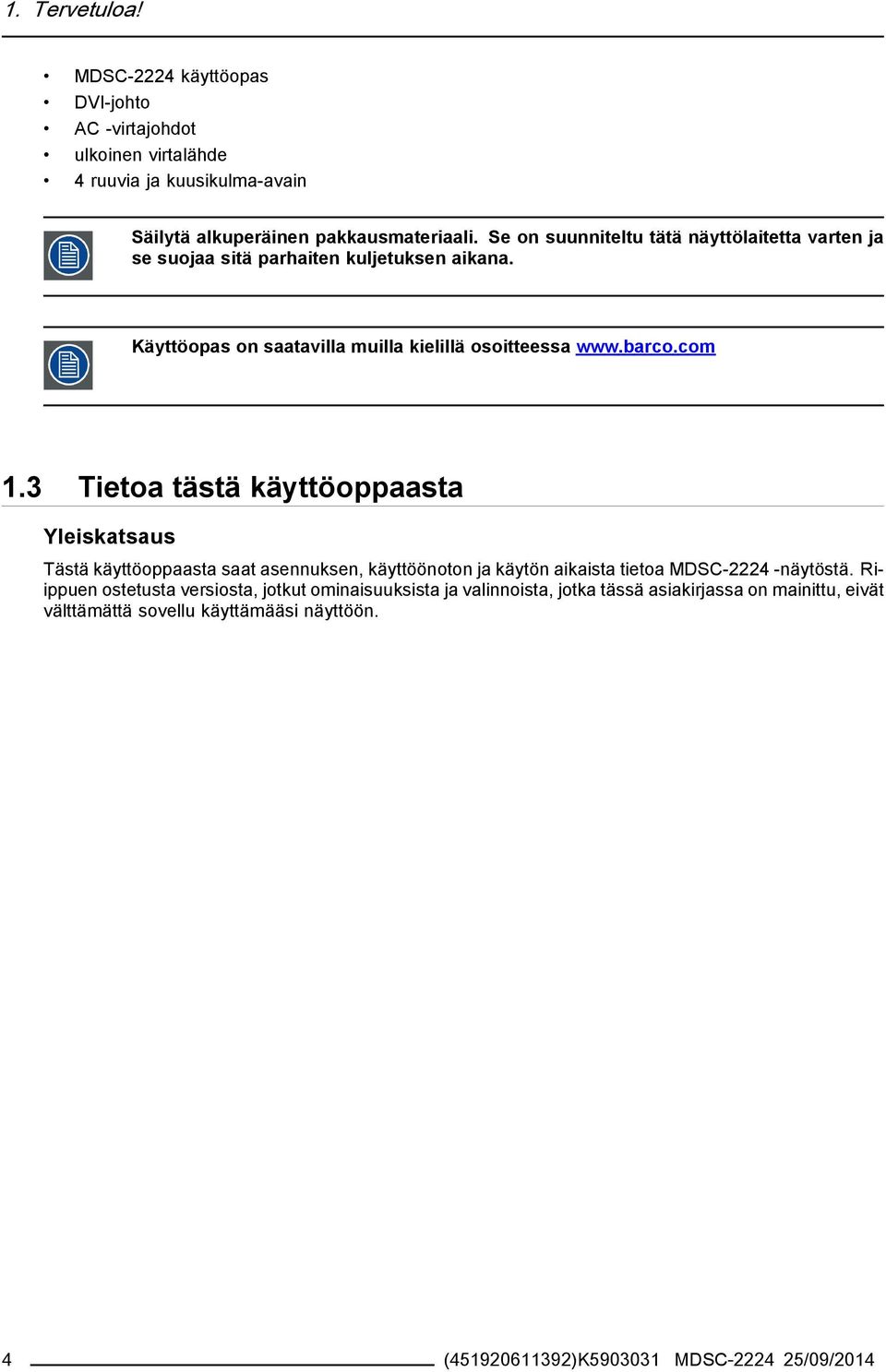

6 1. Tervetuloa! MDSC-2224 käyttöopas DVI-johto AC -virtajohdot ulkoinen virtalähde 4 ruuvia ja kuusikulma-avain Säilytä alkuperäinen pakkausmateriaali. Se on suunniteltu tätä näyttölaitetta varten ja se suojaa sitä parhaiten kuljetuksen aikana. Käyttöopas on saatavilla muilla kielillä osoitteessa Tietoa tästä käyttöoppaasta Yleiskatsaus Tästä käyttöoppaasta saat asennuksen, käyttöönoton ja käytön aikaista tietoa MDSC näytöstä. Riippuen ostetusta versiosta, jotkut ominaisuuksista ja valinnoista, jotka tässä asiakirjassa on mainittu, eivät välttämättä sovellu käyttämääsi näyttöön. 4 ( )K MDSC /09/2014

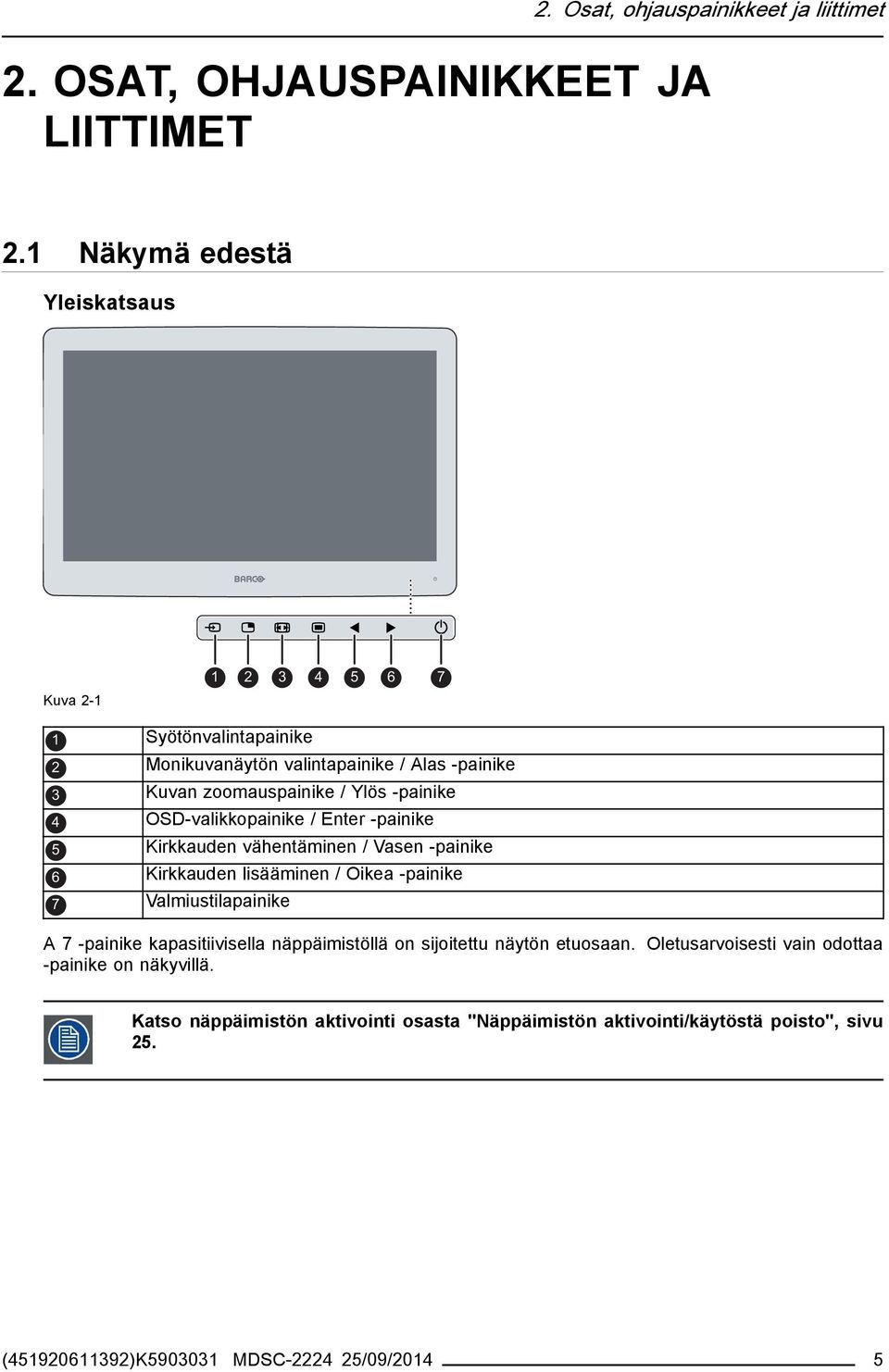

7 2. Osat, ohjauspainikkeet ja liittimet 2. OSAT, OHJAUSPAINIKKEET JA LIITTIMET 2.1 Näkymä edestä Yleiskatsaus Kuva Syötönvalintapainike 2 Monikuvanäytön valintapainike / Alas -painike 3 Kuvan zoomauspainike / Ylös -painike 4 OSD-valikkopainike / Enter -painike 5 Kirkkauden vähentäminen / Vasen -painike 6 Kirkkauden lisääminen / Oikea -painike 7 Valmiustilapainike A 7 -painike kapasitiivisella näppäimistöllä on sijoitettu näytön etuosaan. Oletusarvoisesti vain odottaa -painike on näkyvillä. Katso näppäimistön aktivointi osasta "Näppäimistön aktivointi/käytöstä poisto", sivu 25. ( )K MDSC /09/2014 5

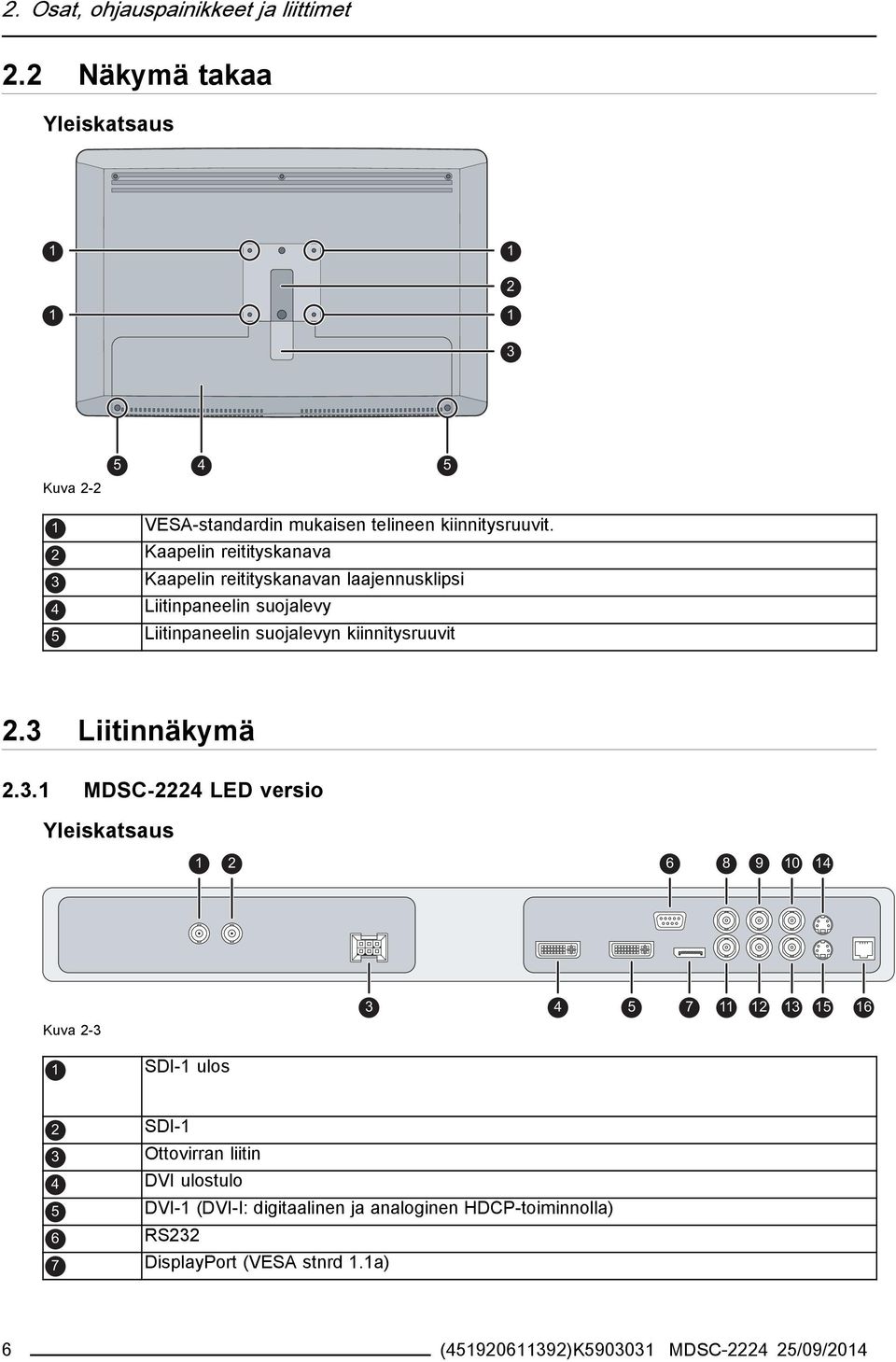

8 2. Osat, ohjauspainikkeet ja liittimet 2.2 Näkymä takaa Yleiskatsaus Kuva VESA-standardin mukaisen telineen kiinnitysruuvit. 2 Kaapelin reitityskanava 3 Kaapelin reitityskanavan laajennusklipsi 4 Liitinpaneelin suojalevy 5 Liitinpaneelin suojalevyn kiinnitysruuvit 2.3 Liitinnäkymä MDSC-2224 LED versio Yleiskatsaus Kuva SDI-1 ulos 2 SDI-1 3 Ottovirran liitin 4 DVI ulostulo 5 DVI-1 (DVI-I: digitaalinen ja analoginen HDCP-toiminnolla) 6 RS232 7 DisplayPort (VESA stnrd 1.1a) ( )K MDSC /09/2014

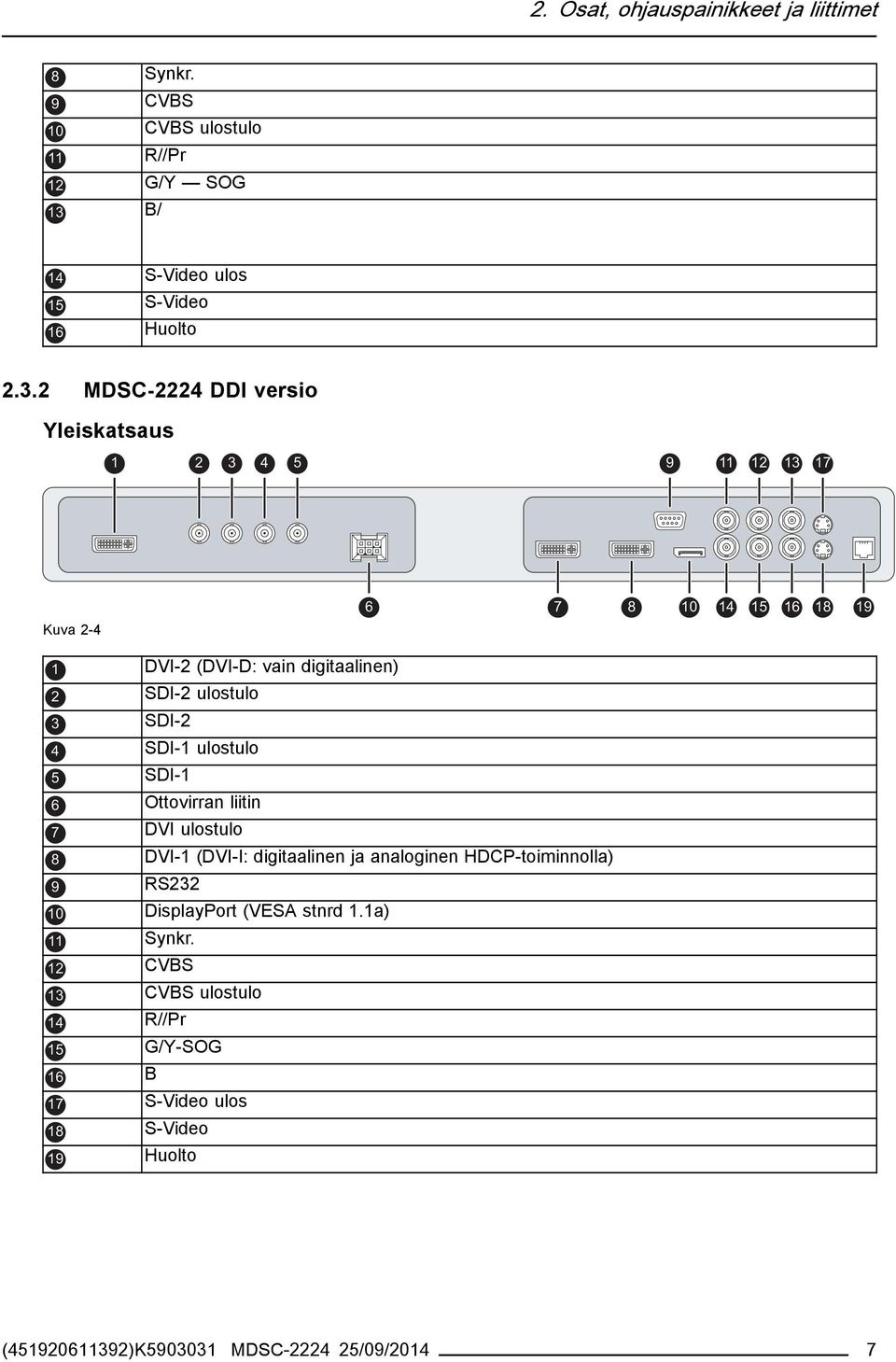

9 2. Osat, ohjauspainikkeet ja liittimet 8 Synkr. 9 CVBS 10 CVBS ulostulo 11 R//Pr 12 G/Y SOG 13 B/ 14 S-Video ulos 15 S-Video Huolto MDSC-2224 DDI versio Yleiskatsaus Kuva DVI-2 (DVI-D: vain digitaalinen) 2 SDI-2 ulostulo 3 SDI-2 4 SDI-1 ulostulo 5 SDI Ottovirran liitin DVI ulostulo 8 DVI-1 (DVI-I: digitaalinen ja analoginen HDCP-toiminnolla) 9 RS DisplayPort (VESA stnrd 1.1a) 11 Synkr. 12 CVBS 13 CVBS ulostulo 14 R//Pr G/Y-SOG B 17 S-Video ulos 18 S-Video Huolto 19 ( )K MDSC /09/2014 7

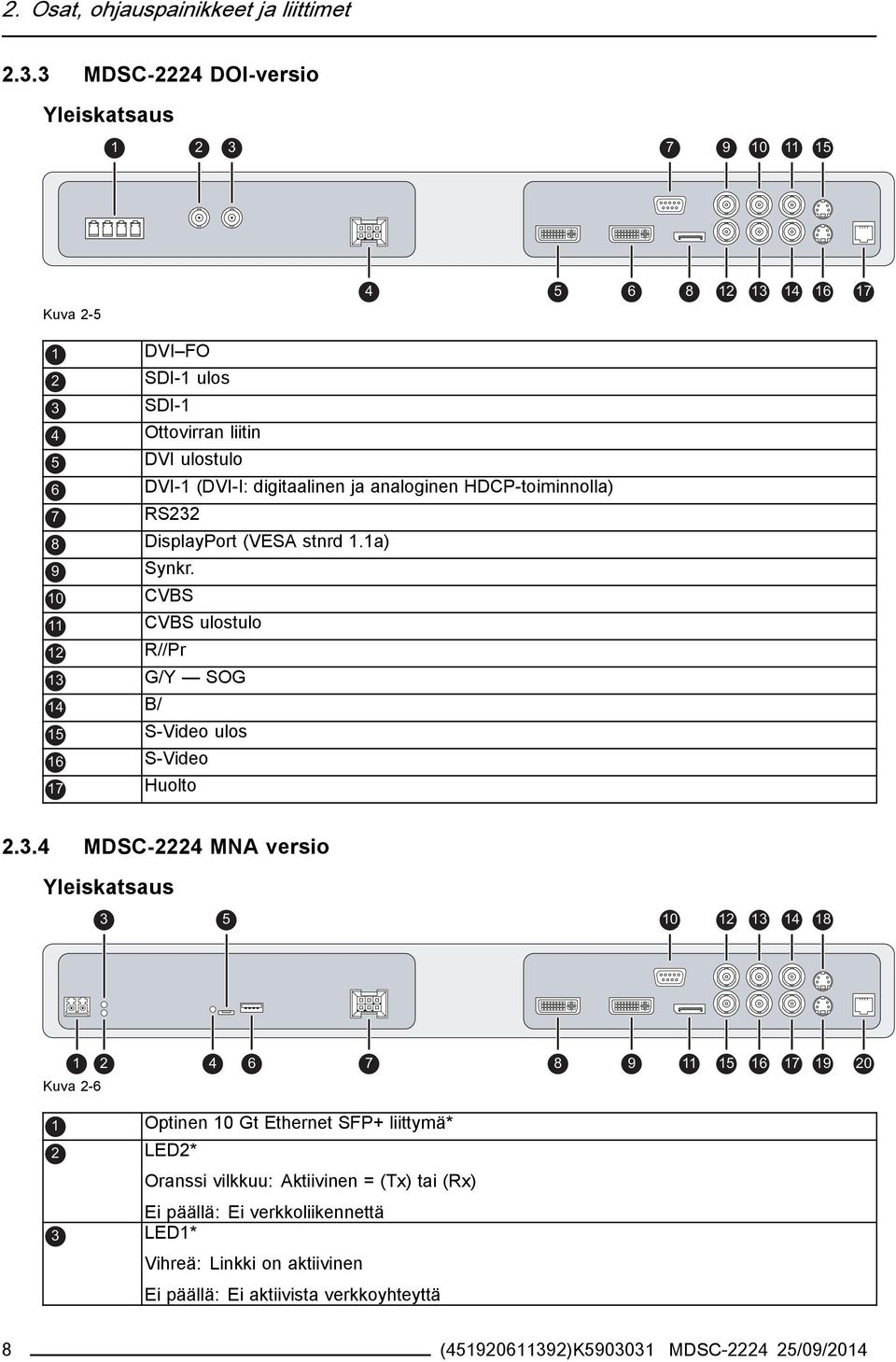

10 2. Osat, ohjauspainikkeet ja liittimet MDSC-2224 DOI-versio Yleiskatsaus Kuva DVI FO 2 SDI-1 ulos 3 SDI Ottovirran liitin DVI ulostulo 6 DVI-1 (DVI-I: digitaalinen ja analoginen HDCP-toiminnolla) 7 RS232 8 DisplayPort (VESA stnrd 1.1a) 9 Synkr. 10 CVBS 11 CVBS ulostulo 12 R//Pr 13 G/Y SOG 14 B/ 15 S-Video ulos 16 S-Video Huolto MDSC-2224 MNA versio Yleiskatsaus Kuva Optinen 10 Gt Ethernet SFP+ liittymä* 2 LED2* Oranssi vilkkuu: Aktiivinen = (Tx) tai (Rx) 3 Ei päällä: Ei verkkoliikennettä LED1* Vihreä: Linkki on aktiivinen Ei päällä: Ei aktiivista verkkoyhteyttä 8 ( )K MDSC /09/2014

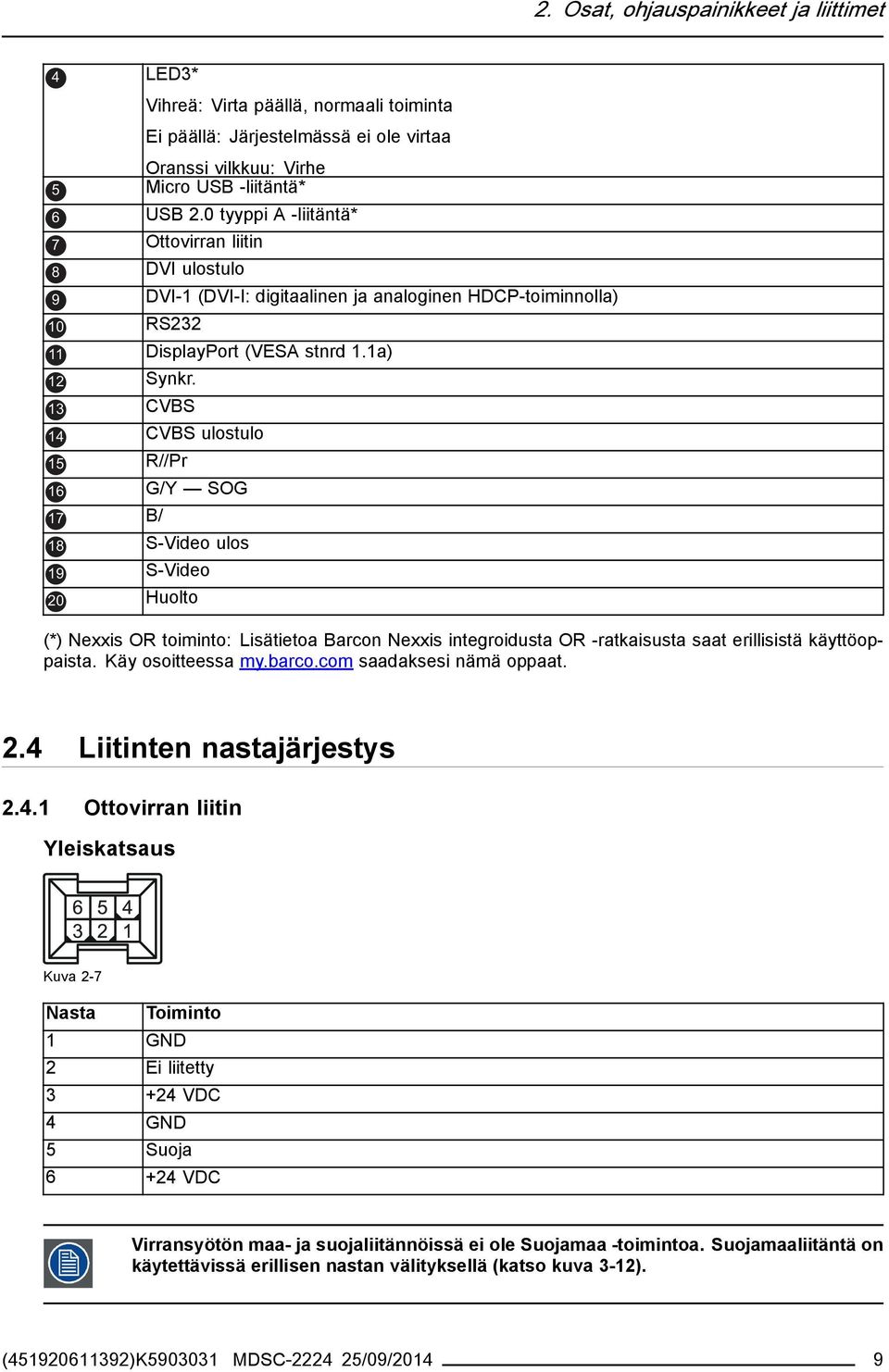

11 2. Osat, ohjauspainikkeet ja liittimet LED3* 4 Vihreä: Virta päällä, normaali toiminta Ei päällä: Järjestelmässä ei ole virtaa 5 Oranssi vilkkuu: Virhe Micro USB -liitäntä* 6 USB 2.0 tyyppi A -liitäntä* 7 8 Ottovirran liitin DVI ulostulo 9 DVI-1 (DVI-I: digitaalinen ja analoginen HDCP-toiminnolla) 10 RS DisplayPort (VESA stnrd 1.1a) 12 Synkr. 13 CVBS 14 CVBS ulostulo 15 R//Pr 16 G/Y SOG 17 B/ 18 S-Video ulos 19 S-Video Huolto 20 (*) Nexxis OR toiminto: Lisätietoa Barcon Nexxis integroidusta OR -ratkaisusta saat erillisistä käyttöoppaista. Käy osoitteessa my.barco.com saadaksesi nämä oppaat. 2.4 Liitinten nastajärjestys Ottovirran liitin Yleiskatsaus Kuva 2-7 Nasta Toiminto 1 2 GND Ei liitetty VDC 4 GND 5 Suoja VDC Virransyötön maa- ja suojaliitännöissä ei ole Suojamaa -toimintoa. Suojamaaliitäntä on käytettävissä erillisen nastan välityksellä (katso kuva 3-12). ( )K MDSC /09/2014 9

12 2. Osat, ohjauspainikkeet ja liittimet DVI 1-liitin (DVI-I) Yleiskatsaus Kuva 2-8 Nasta Toiminto 1 D2_Rx- (T.M.D.S.) 2 D2_Rx+ (T.M.D.S.) 3 GND (tietueen 2 suoja) 4 Ei liitetty 5 Ei liitetty 6 SCL (DDC:n) 7 SDA (DDC:n) 8 Analoginen vaakasuora synkronointi 9 D1_Rx- (T.M.D.S.) 10 D1_Rx+ (T.M.D.S.) 11 GND (tietueen 1 suoja) 12 Ei liitetty 13 Ei liitetty 14 +5V syöttö (DDC syöttö) (*) 15 GND (kaapelintunnistin) 16 Kytketyn pistokkeen tunnistus (*) 17 D0_Rx- (T.M.D.S.) 18 D0_Rx+ (T.M.D.S.) 19 GND (tietueen 0 suoja) 20 Ei liitetty 21 Ei liitetty 22 GND (kellosuoja) 23 CK_Rx+ (T.M.D.S.) 24 CK_Rx- (T.M.D.S.) C1 Analogi punainen C2 Analogi vihreä C3 Analogi sininen C4 Analogi vaakasuora synkronointi C5 Analogi GND paluu (analogi R, G, B) (*) +5 VDC valittavana joko 14 tai 16 -nastaisena OSD -valikosta. (+5V ± 500mA (max)) PC:n analoginen (VGA) syöttölähde voidaan liittää DVI-I syöttöliittimeen käyttämällä DVI- I VGA-sovitinta. Vähintään 0,15 m pitkän sovitinkaapelin käyttö mahdollistaa helpon sijoituksen kaapelisuojan sisään. 10 ( )K MDSC /09/2014

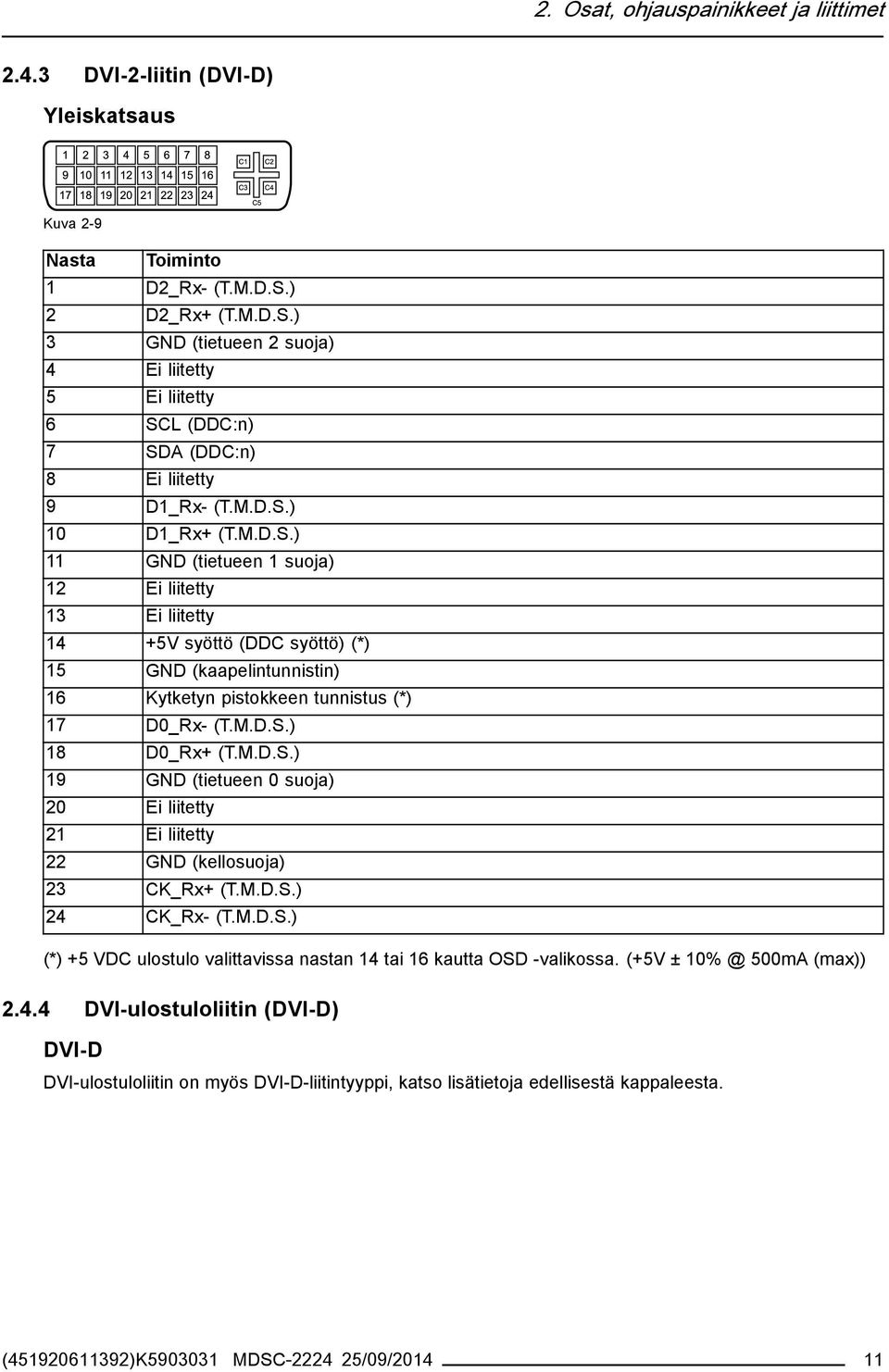

13 2. Osat, ohjauspainikkeet ja liittimet DVI-2-liitin (DVI-D) Yleiskatsaus Kuva 2-9 Nasta Toiminto 1 D2_Rx- (T.M.D.S.) 2 D2_Rx+ (T.M.D.S.) 3 GND (tietueen 2 suoja) 4 Ei liitetty 5 Ei liitetty 6 SCL (DDC:n) 7 SDA (DDC:n) 8 Ei liitetty 9 D1_Rx- (T.M.D.S.) 10 D1_Rx+ (T.M.D.S.) 11 GND (tietueen 1 suoja) 12 Ei liitetty 13 Ei liitetty 14 +5V syöttö (DDC syöttö) (*) 15 GND (kaapelintunnistin) 16 Kytketyn pistokkeen tunnistus (*) 17 D0_Rx- (T.M.D.S.) 18 D0_Rx+ (T.M.D.S.) 19 GND (tietueen 0 suoja) 20 Ei liitetty 21 Ei liitetty 22 GND (kellosuoja) 23 CK_Rx+ (T.M.D.S.) 24 CK_Rx- (T.M.D.S.) (*) +5 VDC ulostulo valittavissa nastan 14 tai 16 kautta OSD -valikossa. (+5V ± 500mA (max)) DVI-ulostuloliitin (DVI-D) DVI-D DVI-ulostuloliitin on myös DVI-D-liitintyyppi, katso lisätietoja edellisestä kappaleesta. ( )K MDSC /09/

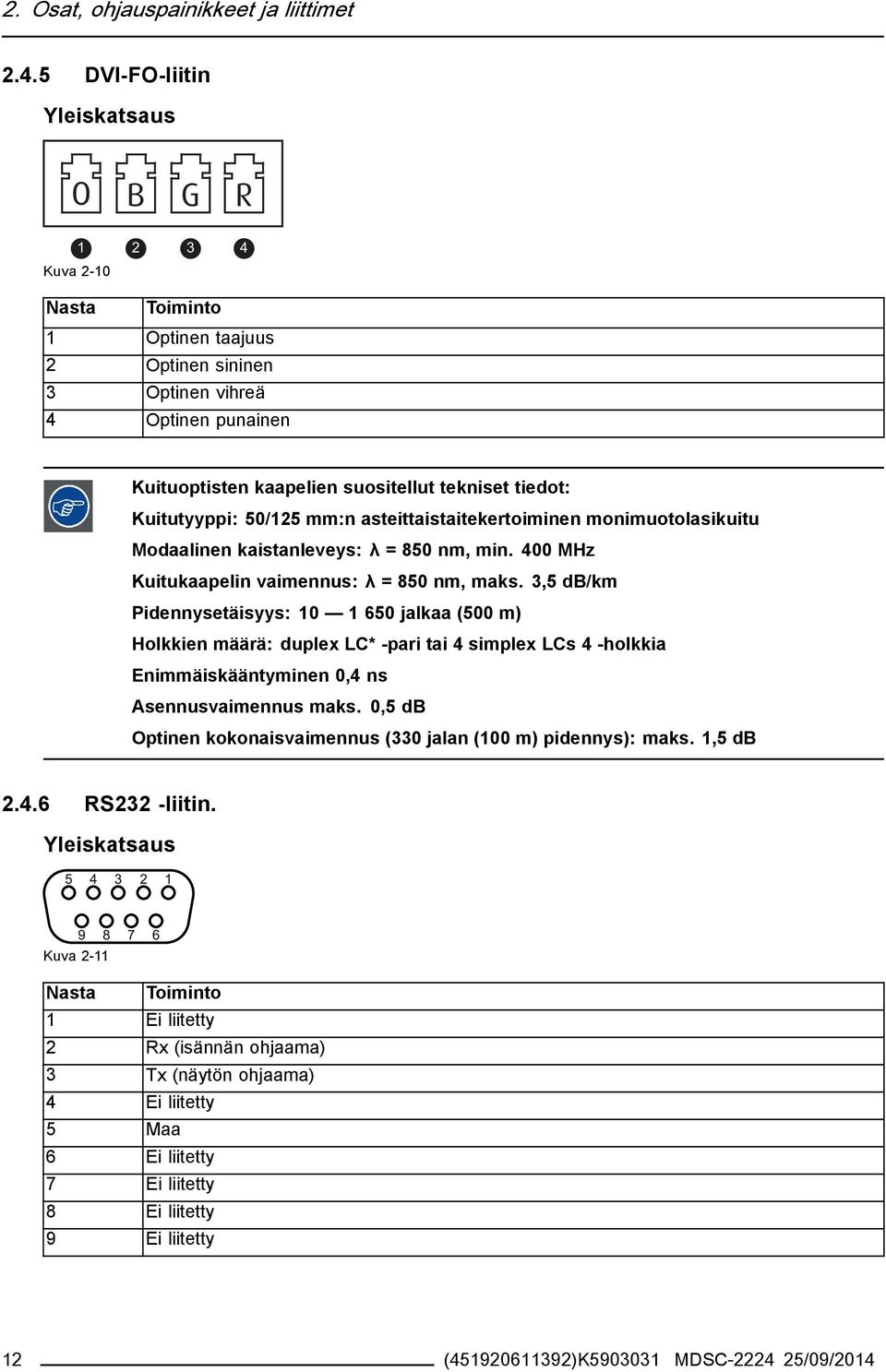

14 2. Osat, ohjauspainikkeet ja liittimet DVI-FO-liitin Yleiskatsaus O B G R Kuva 2-10 Nasta Toiminto 1 Optinen taajuus 2 Optinen sininen 3 Optinen vihreä 4 Optinen punainen Kuituoptisten kaapelien suositellut tekniset tiedot: Kuitutyyppi: 50/125 mm:n asteittaistaitekertoiminen monimuotolasikuitu Modaalinen kaistanleveys: λ = 850 nm, min. 400 MHz Kuitukaapelin vaimennus: λ = 850 nm, maks. 3,5 db/km Pidennysetäisyys: jalkaa (500 m) Holkkien määrä: duplex LC* -pari tai 4 simplex LCs 4 -holkkia Enimmäiskääntyminen 0,4 ns Asennusvaimennus maks. 0,5 db Optinen kokonaisvaimennus (330 jalan (100 m) pidennys): maks. 1,5 db RS232 -liitin. Yleiskatsaus Kuva 2-11 Nasta Toiminto 1 Ei liitetty 2 Rx (isännän ohjaama) 3 Tx (näytön ohjaama) 4 Ei liitetty 5 Maa 6 Ei liitetty 7 Ei liitetty 8 Ei liitetty 9 Ei liitetty 12 ( )K MDSC /09/2014

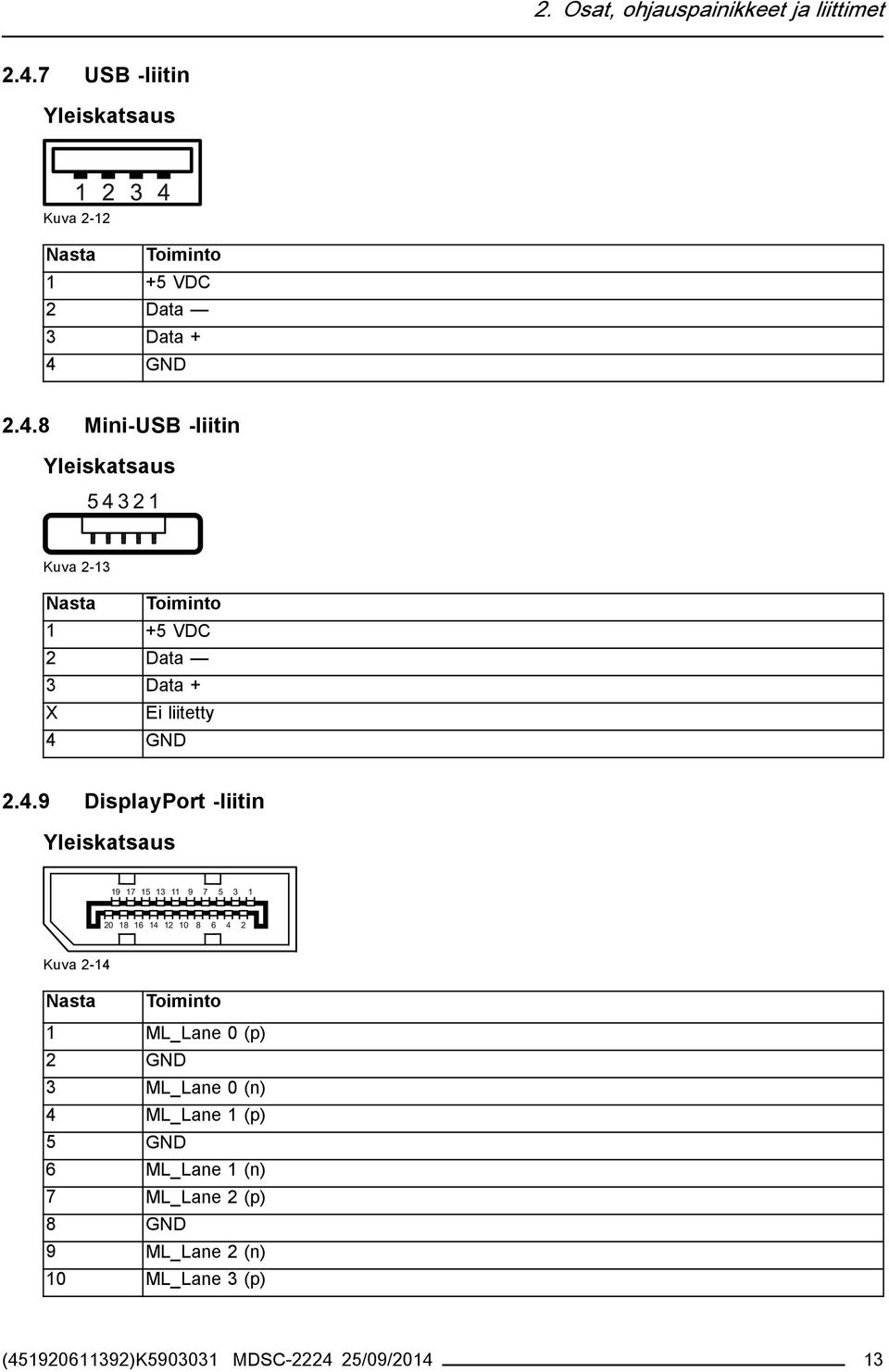

15 2. Osat, ohjauspainikkeet ja liittimet USB -liitin Yleiskatsaus Kuva 2-12 Nasta Toiminto 1 +5 VDC 2 Data 3 Data + 4 GND Mini-USB -liitin Yleiskatsaus Kuva 2-13 Nasta Toiminto 1 +5 VDC 2 Data 3 Data + X Ei liitetty 4 GND DisplayPort -liitin Yleiskatsaus Kuva 2-14 Nasta Toiminto 1 ML_Lane 0 (p) 2 GND 3 ML_Lane 0 (n) 4 ML_Lane 1 (p) 5 GND 6 ML_Lane 1 (n) 7 ML_Lane 2 (p) 8 GND 9 ML_Lane 2 (n) 10 ML_Lane 3 (p) ( )K MDSC /09/

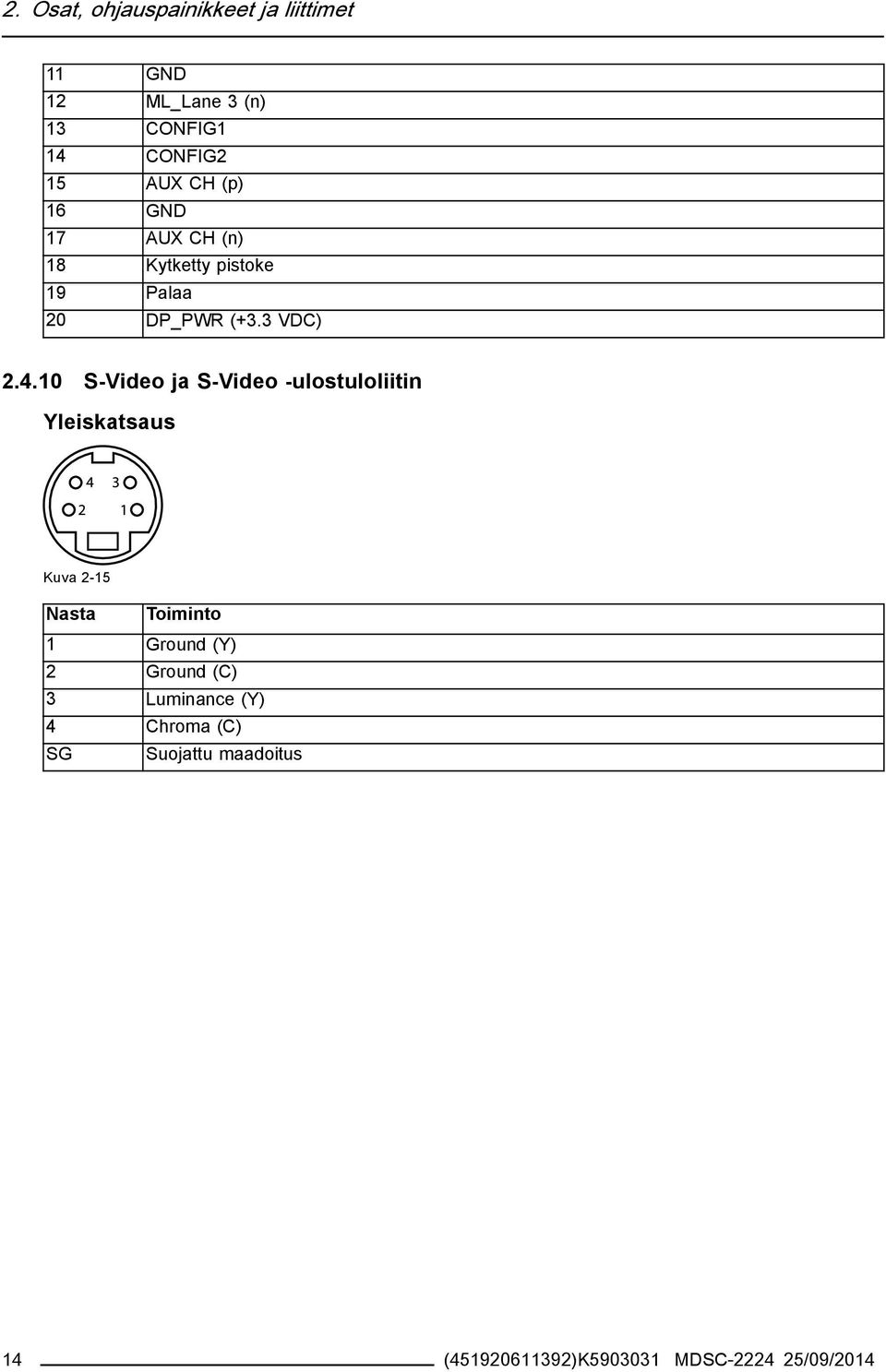

16 2. Osat, ohjauspainikkeet ja liittimet 11 GND 12 ML_Lane 3 (n) 13 CONFIG1 14 CONFIG2 15 AUX CH (p) 16 GND 17 AUX CH (n) 18 Kytketty pistoke 19 Palaa 20 DP_PWR (+3.3 VDC) S-Video ja S-Video -ulostuloliitin Yleiskatsaus Kuva 2-15 Nasta Toiminto 1 Ground (Y) 2 Ground (C) 3 Luminance (Y) 4 Chroma (C) SG Suojattu maadoitus 14 ( )K MDSC /09/2014

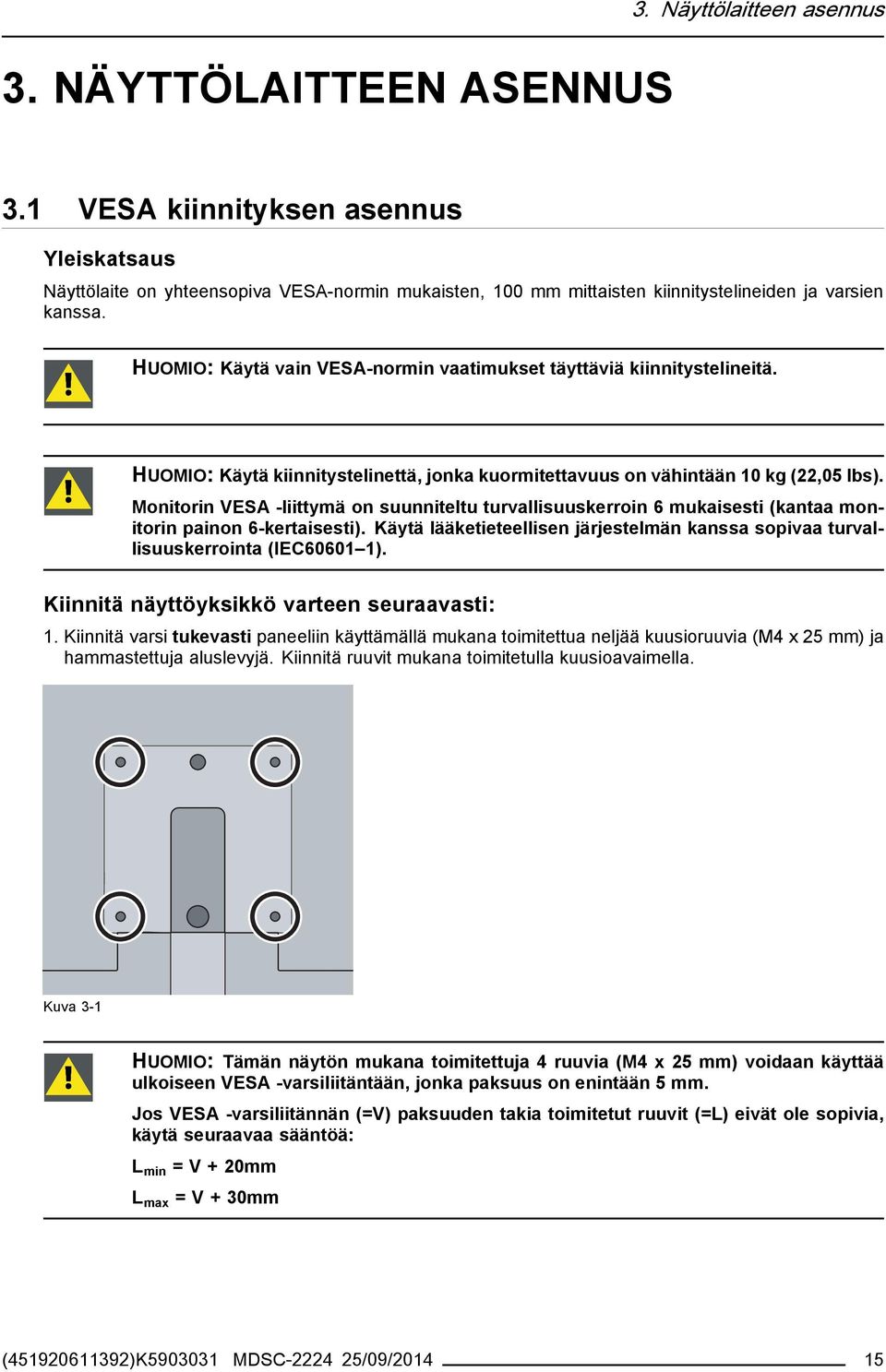

17 3. NÄYTTÖLAITTEEN ASENNUS 3. Näyttölaitteen asennus 3.1 VESA kiinnityksen asennus Yleiskatsaus Näyttölaite on yhteensopiva VESA-normin mukaisten, 100 mm mittaisten kiinnitystelineiden ja varsien kanssa. HUOMIO: Käytä vain VESA-normin vaatimukset täyttäviä kiinnitystelineitä. HUOMIO: Käytä kiinnitystelinettä, jonka kuormitettavuus on vähintään 10 kg (22,05 lbs). Monitorin VESA -liittymä on suunniteltu turvallisuuskerroin 6 mukaisesti (kantaa monitorin painon 6-kertaisesti). Käytä lääketieteellisen järjestelmän kanssa sopivaa turvallisuuskerrointa (IEC ). Kiinnitä näyttöyksikkö varteen seuraavasti: 1. Kiinnitä varsi tukevasti paneeliin käyttämällä mukana toimitettua neljää kuusioruuvia (M4 x 25 mm) ja hammastettuja aluslevyjä. Kiinnitä ruuvit mukana toimitetulla kuusioavaimella. Kuva 3-1 HUOMIO: Tämän näytön mukana toimitettuja 4 ruuvia (M4 x 25 mm) voidaan käyttää ulkoiseen VESA -varsiliitäntään, jonka paksuus on enintään 5 mm. Jos VESA -varsiliitännän (=V) paksuuden takia toimitetut ruuvit (=L) eivät ole sopivia, käytä seuraavaa sääntöä: L min =V+20mm L max =V+30mm ( )K MDSC /09/

18 3. Näyttölaitteen asennus 3.2 Kotelon poisto Irrota liitinpaneelin suojalevy. 1. Löysää liitinrasian kannen kiinnittävät ruuvit. 2. Liu uta kantta alaspäin poistaaksesi sen näytöstä Kuva Videon syöttöliitäntä Tietoa videon syöttöliitännöistä MDSC-2224:ssa voi olla useita videosyöttöjä liitettynä (riippuen näytön versiosta). Näiden eri syöttöjen välillä voidaan siirtyä helposti painamalla halutun syötän suorakäyttöpainiketta. Katso lisätietoja asiaa käsittelevästä osiosta. Lisäksi, jos useampi kuin yksi videolähde on kytkettynä, kuva kuvassa (PiP)- ja rinnakkain (SbS) -toiminnot aktivoituvat, jolloin voit tarkastella kahta eri videosyöttöä yhtä aikaa. Katso lisätietoa asiaa käsittelevästä kappaleesta, miten MDSC-2224:n PiP ja SbS -toiminnot aktivoidaan ja miten niitä käytetään. Tämä kappale kuvaa, miten eri videosyöttötyypit liitetään MDSC-2224:n eri tuoteversioissa MDSC-2224 LED versio Liittääksesi videosyötöt 1. Kytke signaalilähde tai signaalilähteet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla Kuva DVI tai VGA (*) 4 DisplayPort 5 SDI 1 16 ( )K MDSC /09/2014

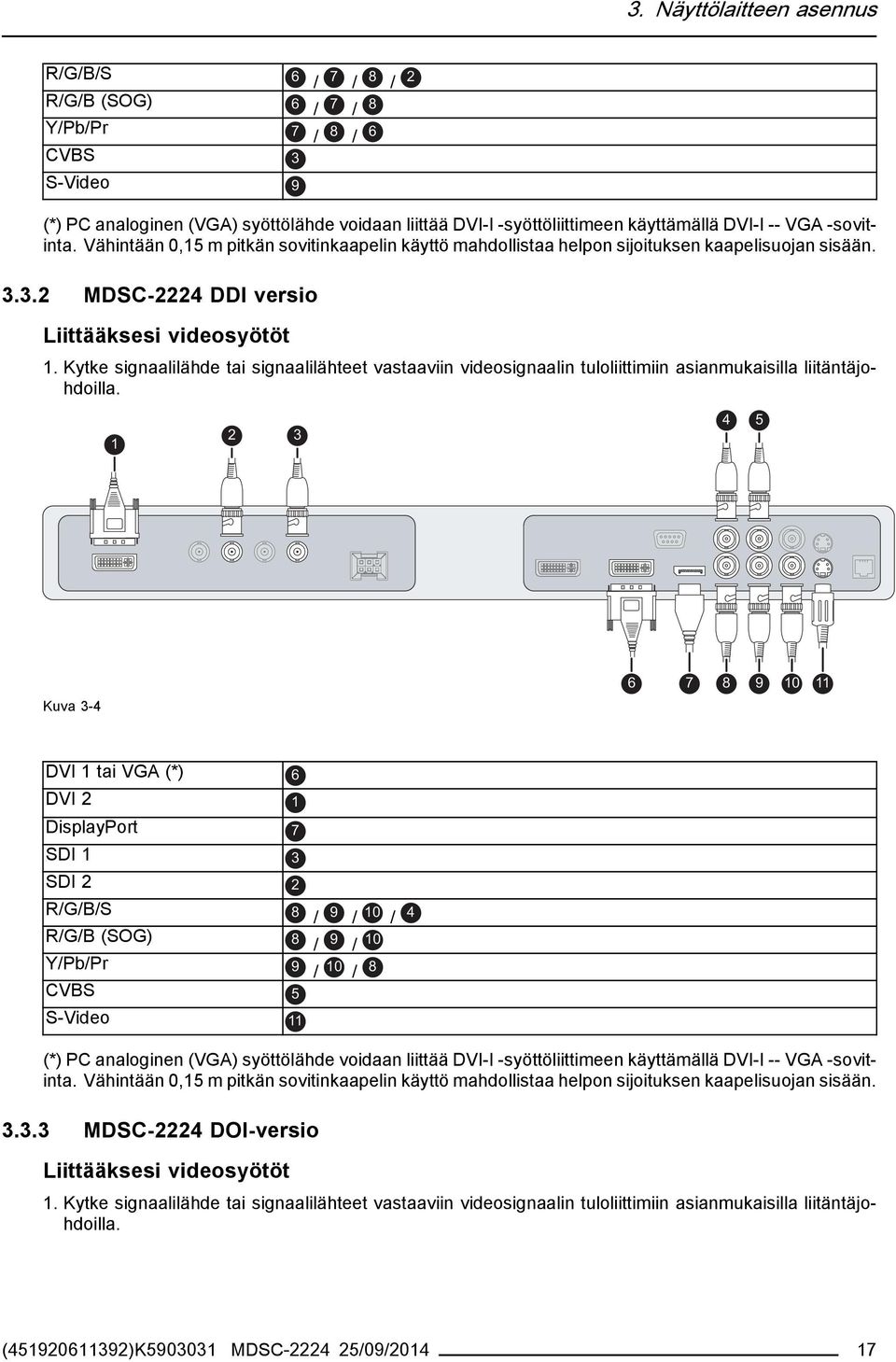

19 3. Näyttölaitteen asennus R/G/B/S 6 R/G/B (SOG) / 7 / 8 / 2 6 Y/Pb/Pr / 7 / 8 7 CVBS / 8 / 6 3 S-Video 9 (*) PC analoginen (VGA) syöttölähde voidaan liittää DVI-I -syöttöliittimeen käyttämällä DVI-I -- VGA -sovitinta. Vähintään 0,15 m pitkän sovitinkaapelin käyttö mahdollistaa helpon sijoituksen kaapelisuojan sisään MDSC-2224 DDI versio Liittääksesi videosyötöt 1. Kytke signaalilähde tai signaalilähteet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla Kuva 3-4 DVI 1 tai VGA (*) 6 DVI 2 1 DisplayPort 7 SDI 1 3 SDI 2 2 R/G/B/S 8 R/G/B (SOG) / 9 / 10 / 4 8 Y/Pb/Pr / 9 / 10 9 CVBS / 10 / 8 5 S-Video 11 (*) PC analoginen (VGA) syöttölähde voidaan liittää DVI-I -syöttöliittimeen käyttämällä DVI-I -- VGA -sovitinta. Vähintään 0,15 m pitkän sovitinkaapelin käyttö mahdollistaa helpon sijoituksen kaapelisuojan sisään MDSC-2224 DOI-versio Liittääksesi videosyötöt 1. Kytke signaalilähde tai signaalilähteet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla. ( )K MDSC /09/

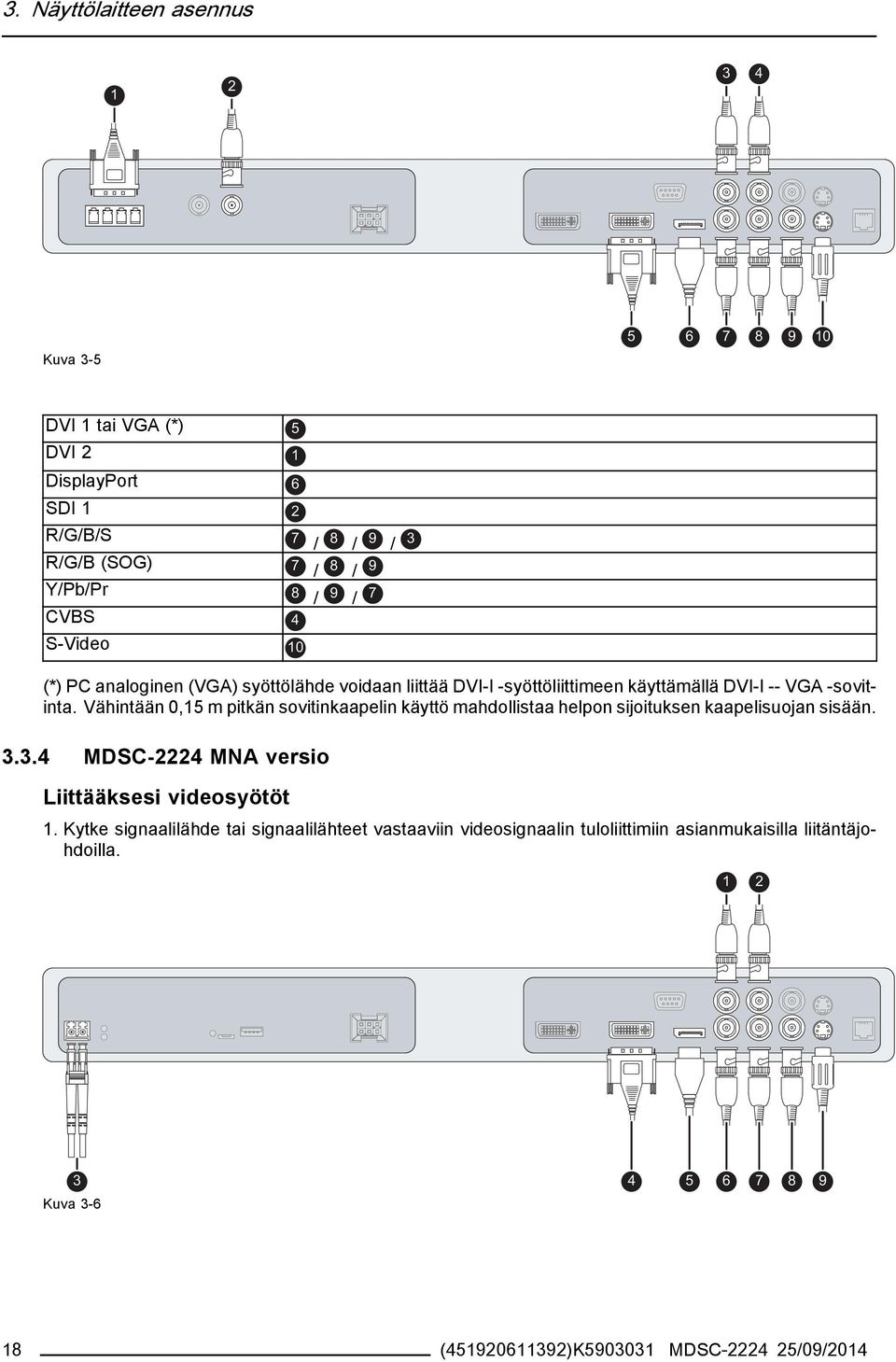

20 3. Näyttölaitteen asennus Kuva 3-5 DVI 1 tai VGA (*) DVI 2 5 DisplayPort 6 SDI 1 2 R/G/B/S 7 R/G/B (SOG) / 8 / 9 / 3 7 Y/Pb/Pr / 8 / 9 8 CVBS / 9 / 7 4 S-Video 10 1 (*) PC analoginen (VGA) syöttölähde voidaan liittää DVI-I -syöttöliittimeen käyttämällä DVI-I -- VGA -sovitinta. Vähintään 0,15 m pitkän sovitinkaapelin käyttö mahdollistaa helpon sijoituksen kaapelisuojan sisään MDSC-2224 MNA versio Liittääksesi videosyötöt 1. Kytke signaalilähde tai signaalilähteet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla Kuva ( )K MDSC /09/2014

21 3. Näyttölaitteen asennus Nexxis 3 DVI tai VGA (*) DisplayPort 4 R/G/B/S 6 Y/Pb/Pr 7 CVBS 2 S-Video 9 5 / 7 / 8 / 1 / 8 / 6 (*) PC analoginen (VGA) syöttölähde voidaan liittää DVI-I -syöttöliittimeen käyttämällä DVI-I -- VGA -sovitinta. Vähintään 0,15 m pitkän sovitinkaapelin käyttö mahdollistaa helpon sijoituksen kaapelisuojan sisään. 3.4 Videoulostuloliitäntä Tietoa videoulostuloliitännöistä Videosyöttöliitäntöjen lisäksi MDSC-2224:ssa on myös videon ulostulo-ominaisuuksia, jotka antavat sinun käydä läpi tiettyjä videosyöttöjä, jotka on liitetty MDSC-2224:sta toiseen näyttöön, projektoriin, videonauhuriin,... Tämä kappale kuvaa, miten videoulostuloja käytetään MDSC-2224:n eri versioissa MDSC-2224 LED versio Liittääksesi videon ulostulot 1. Kytke videovastaanotin tai -vastaanottimet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla Kuva 3-7 SDI 1 CVBS 2 S-Video 3 DVI 4 (määritellään OSD-valikossa) ( )K MDSC /09/

22 3. Näyttölaitteen asennus MDSC-2224 DDI versio Liittääksesi videon ulostulot 1. Kytke videovastaanotin tai -vastaanottimet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla Kuva 3-8 SDI 1 2 SDI 2 1 CVBS 3 S-Video 4 DVI 1 tai DVI 2 5 (määritellään OSD -valikossa) MDSC-2224 DOI-versio Liittääksesi videon ulostulot 1. Kytke videovastaanotin tai -vastaanottimet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla Kuva 3-9 SDI 1 1 CVBS 2 20 ( )K MDSC /09/2014

23 3. Näyttölaitteen asennus S-Video 3 DVI 1 tai DVI 2 4 (määritellään OSD -valikossa) MDSC-2224 MNA versio Liittääksesi videon ulostulot 1. Kytke videovastaanotin tai -vastaanottimet vastaaviin videosignaalin tuloliittimiin asianmukaisilla liitäntäjohdoilla. 1 2 Kuva CVBS 1 S-Video 2 DVI 3 (määritellään OSD-valikossa) Nexxis 3 (määritellään OSD-valikossa) 3.5 Nexxis OR Yleiskatsaus Liittämällä MDSC-2224 Barcon Nexxis OR -järjestelmään antaa sinun jakaa kuvaa, grafiikkaa, ääntä ja tiedostoja IP -verkossa pakkaamattomassa muodossa leikkaussalin sisällä ja jopa kirurgisten sarjojen välillä. Liittääksesi MDSC-2224:n Barcon Nexxis OR -järjestelmään, liitä 10Gb Ethernet -liittymä Nexxis -katkaisijaan. Lisätietoa Nexxis OR:sta ja MDSC-2224:n asetuksista verkkoosi on saatavilla erillisistä käyttöoppaista. Käy osoitteessa saadaksesi nämä oppaat. Nexxis on saatavilla vain MDSC-2224 MNA -versiossa. ( )K MDSC /09/

24 3. Näyttölaitteen asennus 3.6 Virtaliitäntä Liittääksesi virtalähteen 1. Liitä mukana toimitettu ulkoinen DC -virtalähdeyksikkö MDSC-2224:n näytön +24 VDC virransyöttöön. 2. Liitä ulkoisen DC-virtalähteen toinen pää maadoitettuun pistorasiaan mukana toimitetulla virtajohdolla. Huomautus:Virransyötön maa- ja suojaliitännöissä ei ole Suojamaa -toimintoa. Suojamaaliitäntä on käytettävissä erillisen nastan välityksellä (katso kuva 3-12). Kuva 3-11 Suojaava maanasta 1. Maadoita MDSC-2224 liittämällä suojaava maanasta maadoitettuun rasiaan AWG18 (max. 6ft / 1,8 m pitkällä) johdolla. Kuva Kaapelin reititys Reitittääksesi kaapelit 1. Näytöt, jotka on asennettu VESA -varteen sisäisellä kaapelireititysmääräyksellä, reititä kaikki kaapelit reitityskanavan läpi ja asenna liitinrasian suojus uudelleen. 22 ( )K MDSC /09/2014

25 3. Näyttölaitteen asennus 8a Kuva 3-13 Tai, Muissa asennusvaihtoehdoissa, poista kaapelin reitityskanavan laajennusklipsi liitinrasian suojasta ja reititä kaikki kaapelit sen läpi kun asennat suojaa uudelleen. 8b Kuva 3-14 VAROITUS: Kun näyttö on liitetty lääketieteelliseen järjestelmään, huolehdi, että kaiki sen kaapelit ovat kunnolla kiinni välttääksesi tahatonta irtoamista. ( )K MDSC /09/

26 3. Näyttölaitteen asennus 24 ( )K MDSC /09/2014

27 4. Päivittäistoiminto 4. PÄIVITTÄISTOIMINTO 4.1 Näppäimistön aktivointi/käytöstä poisto Aktivoidaksesi näppäimistön: Voidaksesi välttää OSD -näppäimistön tahatonta aktivointia, siinä on sisäänrakennettu lukitus / avausmekanismi. Se tarkoittaa, että ennen kuin OSD -näppäimistöä voidaan käyttää näytön asetusten muuttamiseen, se on avattava. Näppäimistön voi aktivoida kahdella tavalla: 1. Vaihtoehto 1: Pyyhkäise sormella virtanäppäinalueelta vasemmalle noin 12 cm. 2. Vaihtoehto 2: Paina virtanäppäintä 3 sekunnin ajan ja vapauta se 2 sekunnin sisällä siitä. Tämän tuloksena näppäimistöön syttyy valo, ja se on käytettävissä. Jos mitään ei kuitenkaan tapahdu seuraavan 10 sekunnin aikana, näppäinilmaisimet himmenevät ja näppäimet lukitaan uudelleen. Deaktivoidaksesi näppäimistön: Näppäimistö lukittuu uudelleen 10 käyttämättömän sekunnin jälkeen, paitsi kun selailet OSD-valikkoa, jolloin se pysyy lukitsemattomana. Tämän tuloksena taustavalo sammuu tarkoittaen, että näppäimistö on lukittu. Näppäimistön taustavalo aina päällä -tila Käytettäessä näppäimistön Taustavalo aina päällä tilassa (tehdasasetus on päällä koskettamalla ), näppäimistön lukitus / avaustilaa ei voida kytkeä näppäimistön taustavalon on / off -tilaan (taustavalon on aina päällä tässä tilassa, paitsi on Virransäästö on pois päältä). Se vuoksi näppäimistön lukitustilaa ilmaistaan hitaalla näppäimistön taustavalon vilkkumisella on ja off -tilojen välillä yhden sekunnin välein. Näppäimistö lukittuu automaattisesti 10 sekunnin kuluttua. Näppäimistö lukittu Näppäimet avattu Näppäimistön automaattilukituksen aikakatkaisu Näppäimistön taustavalo Päälle koskettamalla (tehdasasetus) Näppäimistön taustavalo on pois päältä, ja se pysyy pois näppäintä painettaessa. Näppäimistön taustavalo on pois päältä, ja se himmenee näppäintä painettaessa. 10 sekuntia 10 minuuttia Näppäimistön taustavalo aina päällä (Mukautettu asetus) Näppäimistön taustavalo on päällä, ja se alkaa vilkkua hitaasti päälle ja pois, kun näppäintä painetaan. Näppäimistön taustavalo on pois päältä, ja se himmenee näppäintä painettaessa. ( )K MDSC /09/

28 4. Päivittäistoiminto 4.2 Näppäimistön taustavalo Tietoa näppäimistön taustavalosta Oletusarvoisesti vain odottaa -painike on näkyvillä. Näppäimistön aktivoiduttua (katso "OSD-valikon aktivointi", sivu 27), kaikkien näppäimien taustavalo syttyy muutaman sekunnin ajaksi. Kun kosketat mitä tahansa painiketta uudelleen silloin kun etupaneeli on valaistu, painikkeen toiminto suoritetaan. Jos aikakatkaisun aikana ei tapahdu mitään muuta, näppäimistön valo sammuu taas. Näppäimistön taustavalon automaattihimmennyksen voi poistaa käytöstä OSD -valikon kautta siten, että näppäimistön taustavalo on aina käytössä (Näppäimistön taustavalo). 4.3 Päällä/Pois -kytkentä Kytkeäksesi näyttöön virran: 1. Aktivoi virransyöttö ulkoisen virtalähteen katkaisijasta. 2. Kun näyttösi on pois päältä, paina ja pidä odottaa -painiketta painettuna noin3sekunninajan(tai kunnes näppäimistön taustavalon vilkkuminen loppuu). Minimoidaksesi virrankulutuksen, myös ulkoisen virtalähteen katkaisija on laitettava pois päältä. Kytkeäksesi näytön virran pois päältä: 1. Kun näyttösi on päällä, avaa näppäimistö seuraavasti: "OSD-valikon aktivointi", sivu Paina ja pidä odottaa -painiketta painettuna noin 3 sekunnin ajan (tai kunnes näppäimistön taustavalon vilkkuminen loppuu ja se sammuu). Kun painat näytön odottaa -painiketta sammuttaaksesi näytön, etunäppäimen valo vilkkuu. 4.4 Virta-ledin -tila Tietoa virta-ledin tilasta Virtaledin toiminta näyttää yksikön tilan: Ei näkyvää lediä: Yksikön tila on virraton (virtalähteen katkaisija on OFF -asennossa) Ledin valaistus vaihtelee hitaasti on ja off -tilan välillä: Yksikön tila on OFF (yksikkö voidaan käynnistää tai sammuttaa painamalla odottaa -painiketta) Led on täysin oranssi: Yksikkö on virransäästötilassa (ei signaalia ja virransäästötila käytössä) Led vilkkuu vihreän/oranssin välillä: Yksikkö on hakutilassa (etsii signaalia) Led on täysin vihreä: Yksikön näytöllä on kuva. 26 ( )K MDSC /09/2014

29 4.5 OSD-valikon aktivointi Aktivoidaksesi OSD-valikon 4. Päivittäistoiminto 1. Jos näin ei ole käynyt, käynnistä näyttö painamalla odottaa -painiketta ja pitämällä sitä painettuna noin 3 sekunnin ajan. 2. Käynnistä etupainikkeen valaistus aktivoimalla näppäimistö (katso "Näppäimistön aktivointi/käytöstä poisto", sivu 25). 3. Kosketa Valikko/Enter -painiketta. Tämän tuloksena OSD -valikko ilmestyy näytön oikeaan alakulmaan. Jos muita toimintoja ei valita seuraavan 30 sekunnin aikana, OSD-valikko poistuu näkyvistä. OSD-valikon automaattisen sulkemisen aikakatkaisua voidaan säätää, tai se voidaan poistaa käytöstä OSD-valikosta (OSD Aikakatkaisu). OSD-valikon asemointia voidaan säätää OSD-valikosta (OSD Vaa. As. ja OSD Pys. As.). 4.6 OSD -valikossa liikkuminen OSD -valikkorakenteen selitykset Seuraavassa näet esimerkin, miltä OSD -valikkorakenne näyttää: 5 Picture Profile Factory Brightness 50 Contrast 50 1 Saturation 30 6 Color temperature 6500K Gamma Native Sharpness 10 DVI 1280x800@60Hz Kuva Valikko 2 Alivalikko 3 Tilapalkki 4 Legenda (Näyttää jokaisen näppäimistön painikkeeseen liittyvät toiminot) 5 Valitsin / liukuvalitsin 6 Kohde ( )K MDSC /09/

30 4. Päivittäistoiminto Liikkuaksesi OSD -valikossa Kuva 4-2 Paina -näppäintä avataksesi OSD valikon. Käytä tai -painiketta siirtyäksesi halutulle valikkosivulle. -painiketta valitaksesi korostettavan päävakun haluamasi valikkosivu on korostettuna, paina likkokohteen. Käytä tai -painikkeita siirtyäksesi muihin Valikkokohteisiin. Paina sitten -painiketta valitaksesi sen. Jos valitsemaasi valikkokohdetta hallitaan liukuvalikolla, käytä tai -painikkeita säätääksesi kohteen arvoa, ja paina -painiketta vahvistaaksesi. Jos valitsemaasi valikkokohdetta hallitaan monivalintavalikolla, käytä tai -painikkeita säätääksesi kohteen arvoa, ja paina -painiketta vahvistaaksesi. Paina uudelleen tai -painiketta valitaksesi muita Valikkokohteita tai poistu Valikkosivulta painamalla -painiketta. 4.7 Pikanäppäintoiminnot Tietoa pikanäppäintoiminnoista Pikanäppäintoimintojärjestelmä on tarkoitettu usein käytettävien toimintojen saatavuuden parantamiseksi ilman tarvetta hakea niitä OSD -valikon kautta. Erilaiset käytettävät pikanäppäintoiminnot ovat: Päälähteen valinta Monikuvannuksen asetukset Zoomivoimakkuuden valinta Kirkkauden säätö Toisin kuin laajennetut näppäimistötoiminnot (kuvailtu seuraavassa kappaleessa), pikanäppäintoiminnot ovat välittömästi käytettävissä ilman, että ne pitäisi ottaa käyttöön OSD -valikon kautta. Kun laajennettu näppäimistötoiminto on otettu käyttöön, kaikki seuraavassa kuvaillut pikanäppäintoiminnot (paitsi kirkkauden säätö) eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavassa kappaleessa. Pikanäppäinten yleiskatsaus Kuva Päälähteen valinta 2 Monikuvannuksen asetukset 3 Zoomivoimakkuuden valinta ( )K MDSC /09/2014

31 4. Päivittäistoiminto 4 Kirkkauden vähennys 5 Kirkkauden lisääminen Päälähteen valinta Valitaksesi päälähde nopeasti 1. Käytä Syötön valintapainiketta ( ) selataksesi kaikkia mahdollisia syöttösignaaleja pääsyöttölähteen valitsemiseksi. Käytettävät päälähdevalinnat riippuvat näytön mallista. Kun laajennettu näppäimistötoiminto on otettu käyttöön, pikanäppäintoiminnot eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavassa kappaleessa Monikuvannuksen asetukset Tehdäksesi monikuvannuksen asetukset nopeasti 1. Käytä PiP -valintapainiketta ( ) selataksesi kaikkia Kuva kuvassa (PiP) ja Rinnakkain (SbS) -vaihtoehtoja. PiP/SbS -vaihtoehdot ovat: - Pieni PiP: 30 % Ensisijaisesta korkeudesta yläoikeassa nurkassa - Suuri PiP: 50 % Ensisijaisesta korkeudesta yläoikeassa nurkassa - Rinnakkain: Ensisijainen ja toissijainen syöttö ovat saman kokoisia. Vain osa monikuvamääritysasetuksista on käytettävissä tämän pikavalintatoiminnon kautta. Lisää monikuvamääritysasetuksia voidaan valita OSD -valikoista. Kun laajennettu näppäimistötoiminto on otettu käyttöön, pikanäppäintoiminnot eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavassa kappaleessa Zoomivoimakkuuden valinta Valitaksesi zoomivoimakkuuden nopeasti 1. Käytä Kuvan zoomipainiketta ( ) valitaksesi yhden käytettävistä zoomausvahvuuksista. Kun laajennettu näppäimistötoiminto on otettu käyttöön, pikanäppäintoiminnot eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavassa kappaleessa Kirkkauden säätö Säätääksesi kirkkautta nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina Kirkkauden vähennys tai ( ) Kirkkauden lisäys-( ) painikkeita säätääksesi kirkkautta haluamaksesi. ( )K MDSC /09/

32 4. Päivittäistoiminto Brightness 50 Kuva 4-4 Kun laajennettu näppäimistötoiminto on käytössä, pikanäppäintoiminnot ovat yhä käytettävissä. 4.8 Laajennetut näppäintoiminnot Tietoa laajennetuista näppäintoiminnoista Laajennettu näppäinjärjestelmä on tarkoitettu yleisesti käytettävien toimintojen saatavuuden parantamiseksi ilman tarvetta hakea niitä OSD -valikon kautta. Kun se on otettu käyttöön erillisen OSD -valikon kautta, käyttäjä voi ottaa esile uuden valintojen listan painamalla 3 ensimmäistä näppäintä vasemmalla. Uudet valinnat voidaan tehdä käyttämällä painikkeita OSD -tekstin alapuolella. Jos yhden painikkeen alla on kaksi eri toimintoa, ensimmäinen painallus valitsee ylemmän vaihtoehdon ja toinen painallus valitsee alemman vaihtoehdon. Erilaiset käytettävät laajennetut näppäintoiminnot ovat: Päälähteen valinta Toissijaisen lähteen valinta Monikuvannuksen asetukset Värin lämpötilan valinta Kuvakoon valinta Zoomivoimakkuuden valinta Toisin kuin pikanäppäintoiminnot (kuvailtu edellä), laajennettu näppäimistötoiminto on ensin otettava käyttöön OSD -valikosta, ennen kuin sitä voidaan käyttää. Katso lisätietoja laajennetun näppäimistön käyttöönotosta / käytöstä poistamisesta tämän käyttöoppaan erillisestä osiosta. Kun laajennettu näppäimistötoiminto on otettu käyttöön, kaikki seuraavassa kuvaillut pikanäppäintoiminnot (paitsi kirkkauden säätö) eivät ole enää käytettävissä, ja ne korvataan vastaavilla laajennetuilla näppäimistötoiminnoilla, jotka kuvaillaan seuraavaksi. Laajennetun näppäimistön yleiskatsaus Kuva Päälähteen valinta Toissijaisen lähteen valinta 30 ( )K MDSC /09/2014

33 4. Päivittäistoiminto 2 Monikuvannuksen asetukset 3 Värinlämpötilanvalinta Kuvakoon valinta Zoomivoimakkuuden valinta Päälähteen valinta Valitaksesi päälähde nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina Syötön valintapainiketta ( ) tuodaksesi päälähteen pikavalintavalikon esille. 2. Voit selata käytettäviä päälähdevalintoja painamalla haluamaasi valintaa vastaavaa painiketta. Jos yhden painikkeen alla on kaksi eri toimintoa, ensimmäinen painallus valitsee ylemmän vaihtoehdon ja toinen painallus valitsee alemman vaihtoehdon. Tämänhetkinen valinta on merkitty punaisella 3. Paina odottaa -painiketta ( ) vahvistaaksesi valintasi ja poistuaksesi päälähteen pikavalintavalikosta. Main source VGA R G B S-Video DVI E X IT DP Y Pb Pr CVBS SDI Nexxis 2nd Source Kuva 4-6 Huomautus:Käytettävät päälähdevalinnat riippuvat näytön mallista Toissijaisen lähteen valinta Valitaksesi toissijainen lähde nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina Syötön valintapainiketta ( ) tuodaksesi päälähteen pikavalintavalikon esille. 2. Paina -painiketta vaihtaaksesi 2. lähteen pikavalintavalikkoon. 3. Voit selata käytettäviä toissijaisen lähteen valintoja painamalla haluamaasi valintaa vastaavaa painiketta. Jos yhden painikkeen alla on kaksi eri toimintoa, ensimmäinen painallus valitsee ylemmän vaihtoehdon ja toinen painallus valitsee alemman vaihtoehdon. Tämänhetkinen valinta on merkitty punaisella 4. Paina odottaa -painiketta ( ) vahvistaaksesi valintasi ja poistuaksesi toisen lähteen pikavalintavalikosta. 2nd Source VGA R G B DP Y Pb Pr S-Video CVBS DVI SDI Nexxis Main source E X I T Kuva 4-7 Huomautus:Käytettävät toissijaiset lähteet riippuvat näytön mallista. ( )K MDSC /09/

34 4. Päivittäistoiminto Monikuvannuksen asetukset Tehdäksesi monikuvannuksen asetukset nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina PiP -valintapainiketta ( ) tuodaksesi päälähteen pikavalintavalikon esille. 2. Voit selata käytettäviä monikuvamäärittelyvalintoja painamalla haluamaasi valintaa vastaavaa painiketta. Tämänhetkinen valinta on merkitty punaisella 3. Paina odottaa -painiketta ( ) vahvistaaksesi valintasi ja poistuaksesi monikuvamäärittelyn pikavalintavalikosta. Multi image config. Native Aspect Fill Small Large None E X IT Kuva Yleistoiminnot: Siirtotoiminnon valinta Valitaksesi siirtotoiminto nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina Kuvan zoomauspainiketta ( ) tuodaksesi yleistoimintojen pikavalintavalikon esille. 2. Voit selata käytettäviä siirtotoimintoasetuksia painamalla haluamaasi valintaa vastaavaa painiketta. Tämänhetkinen valinta on merkitty punaisella 3. Paina odottaa -painiketta ( ) vahvistaaksesi valintasi ja poistuaksesi yleistoimintojen pikavalintavalikosta. Common Functions ITU K X-Ray Native Aspect Zoom 10% E X IT Kuva 4-9 Huomautus:Vain osa siirtotoimintoasetuksista on käytettävissä tämän pikavalintatoiminnon kautta. Lisää siirtotoimintoasetuksia voidaan valita OSD -valikoista Yleistoiminnot: Kuvakoon valinta Valitaksesi kuvakoko nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina Kuvan zoomauspainiketta ( ) tuodaksesi yleistoimintojen pikavalintavalikon esille. 2. Voit selata käytettäviä kuvan kokoasetuksia painamalla haluamaasi valintaa vastaavaa painiketta. Tämänhetkinen valinta on merkitty punaisella 3. Paina odottaa -painiketta ( ) vahvistaaksesi valintasi ja poistuaksesi yleistoimintojen pikavalintavalikosta. 32 ( )K MDSC /09/2014

35 4. Päivittäistoiminto Common Functions ITU K X-Ray Native Aspect Zoom 10% E X IT Kuva 4-10 Huomautus:Vain osa kuvan kokoasetuksista on käytettävissä tämän pikavalintatoiminnon kautta. Lisää kuvan kokoasetuksia voidaan valita OSD -valikoista Yleistoiminnot: Zoomivoimakkuuden valinta Valitaksesi zoomivoimakkuuden nopeasti 1. Kun OSD -valikkoa ei ole näytöllä, paina Kuvan zoomauspainiketta ( ) tuodaksesi yleistoimintojen pikavalintavalikon esille. 2. Selaa käytettäviä zoomivoimakkuuksia painamalla toistuvasti -painiketta, kunnes haluamasi zoomivoimakkuus on esillä. 3. Paina odottaa -painiketta ( ) vahvistaaksesi valintasi ja poistuaksesi yleistoimintojen pikavalintavalikosta. Common Functions ITU K X-Ray Native Aspect Zoom 10% E X IT Kuva Valikon lukitseminen / avaaminen Lukitaksesi / avataksesi valikon Näppäimistö voidaan lukita Valikosta, ja estää siten ei-toivottua pääsyä OSD -toimintoihin. Kun näppäimistö on LUKITTU, vai OSD -valikkopainike ( ) jaodottaa-painike( ) ovat aktiiviset. Kun valikon OSD -painiketta painetaan, Valikko lukittu -ikkuna tulee esille. 1. Poistaaksesi näppäimistö lukituksen, paina seuraavaa näppäinsarjaa:,,, Asteriski ilmestyy ruutuihin jokaisella näppäimen painalluksella. Mikäli painamasi näppäinsarja on oikein, OSD -valikko aktivoituu painettuasi neljättä painiketta. Näppäimistön pysyvään avaamiseen tarvitaan tietty OSD -toiminto. ( )K MDSC /09/

36 4. Päivittäistoiminto Keyboard lock Sequence: Kuva ( )K MDSC /09/2014

37 5. Lisätoiminnot 5. LISÄTOIMINNOT 5.1 OSD kuvavalikko Yleiskuva Profiili Kirkkaus Kontrasti Värikylläisyys Värilämpötila Gamma Terävyys Profiili Tietoa profiileista Valitaksesi profiilin tarkoituksena ladata ennalta määriteltyjä kuvaparametrejä, kuten Kirkkaus, Kontrasti, Värikylläisyys, Syöttövalinta (ensisijainen ja toissijainen), Monikuvannuksen asetukset ym. Käyttäjä voi muokata oletusarvoisia toisiinsa liittyviä kuvaparametrejä ja tallentaa uudet parametriasetukset käyttäjäprofiilien Käyttäjä 1, Käyttäjä 2 tai Käyttäjä 3 alla. Tehdasasetusta ja Röntgenprofiilia voidaan muokata väliaikaisesti, mutta tehdasoletusarvoja ei voi kirjoittaa yli, ja ne voidaan aina palauttaa palautusprofiilivalikkokohteen kautta. Käytettävät näyttösi profiilit ovat: Tehdas Röntgen Käyttäjä 1 Käyttäjä 2 Käyttäjä 3 Valitaksesi profiili 2. Siirry Kuva -valikkoon. 3. Mene Profiili -alivalikkoon. 4. Valitse yksi profiilivaihtoehdoista ja vahvista Kirkkaus Säätääksesi kirkkautta 2. Siirry Kuva -valikkoon. 3. Mene Kirkkaus -alivalikkoon. Komentorivi Kirkkaus on korostettu. 4. Säädä haluamasi kirkkaus ja vahvista. ( )K MDSC /09/

38 5. Lisätoiminnot Valittu kirkkaus pysyy vakiotasoisena automaattisella taustavalon vakaustoiminnolla. Kirkkautta voidaan myös säätää pikanäppäintoiminnolla. Kirkkautta voidaan säätää hallinnoimalla ainoastaan taustavalon määrää Kontrasti Säätääksesi kontrastia 2. Siirry Kuva -valikkoon. 3. Mene Kontrasti -alivalikkoon. Komentorivi Kontrasti on korostettu. 4. Säädä haluamasi kontrastitaso ja vahvista Värikylläisyys Säätääksesi värikylläisyyttä 2. Siirry Kuva -valikkoon. 3. Mene Värikylläisyys -alivalikkoon. Komentorivi Värikylläisyys on korostettu. 4. Säädä haluamasi värikylläisyystaso ja vahvista Värilämpötila Tietoa värilämpötilan esiasetuksista Käytettävät värilämpötilan esiasetukset ovat: 5600K 6500K 7600K 9300K ITU 709 Natiivi Käyttäjä 36 ( )K MDSC /09/2014

39 5. Lisätoiminnot Tehdasasetukset - Valkopiste: Värilämpötilaan liitetty valkopiste: 5600K, 6500K, 7600K tai 9300K ovat tehtaan kalibroimia, joissa on enimmäisvalaistuksen jatkuva vähennys verrattuna natiiviin värilämpötilaan. Tehdasasetukset - Väritila: Kun ITU 709 on valittuna, Värin valkopiste ja RGB päävärit ovat säädettyinä HDTV / srgb -väritilan määrittelyjen mukaiseksi ITU-709 -suosituksessa. RGB:n ensisijainen kalibrointi suoritetaan käytetyn LCD -paneelin fyysisten rajoitusten mukaisesti. Vain siinä tapauksessa, että Käyttäjän määrittelemä esiasetus on valittuna, on mahdollista päästä käyttämään värinsäätökomentoja, jotka kuvaillaan myöhemmin. Valitaksesi värilämpötilan esiasetuksen 2. Siirry Kuva -valikkoon. 3. Mene Värilämpötila -alivalikkoon. 4. Valitse yksi esimääritellyistä värilämpötiloista ja vahvista. Huomautus:Jos valitsit Käyttäjän värilämpötila -esiasetuksen, näet uuden valikon, mistä voit manuaalisesti säätää heijastusta ja punaisen, vihreän ja sinisen offsetiä Gamma Tietoa gamman esiasetuksista Käytettävät gamman esiasetukset ovat: Native (korjauskäyrää ei lisätä) Röntgen (harmaasävytasot seuraavat läheisesti DICOM -käyrää) Valitaksesi gammaesiasetuksen 2. Siirry Kuva -valikkoon. 3. Mene Gamma -alivalikkoon. 4. Valitse yksi gamman esivalinnoista ja vahvista Terävyys Säätääksesi terävyyttä 2. Siirry Kuva -valikkoon. 3. Mene Terävyys -alivalikkoon. ( )K MDSC /09/

40 5. Lisätoiminnot Komentorivi Terävyys on korostettu. 4. Säädä haluamasi terävyystaso ja vahvista. 5.2 Kuvan Lisäasetusvalikko Yleiskuva Mustan taso Älyvideo Kuvan asemointi Automaattisäätö Vaihe Kello/Linja Mustan taso Tietoa mustan tasosta Tämä komento antaa lisätä tai vähentää kuvan syöttösignaalin offset -arvoa (käytettävissä vain videoformaateissa). Säätääksesi mustan tasoa 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Mustan taso -alivalikkoon. Komentorivi Mustan taso on korostettu. 4. Säädä haluamasi mustan taso ja vahvista Älyvideo Tietoa älyvideosta Tämä toiminto antaa :n vähentää videon latenssia monitorissa, jos sen virkistystaajuus on Hz. Saavuttaaksesi minimaalilatenssin, valitse yksi kirurgisista tiloista. Käytettävät älyvideon esiasetukset näytössäsi ovat: Diagnostiikka (paras kuvalaatu) Kirurginen (pieni latenssi) Kirurginen 1 (pieni latenssi, optimoitu nopeasti muuttuvalle kuvalle) Valitaksesi älyvideoesiasetuksen 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Älyvideo -alivalikkoon. 4. Valitse yksi Älyvideon esiasetuksista ja vahvista. 38 ( )K MDSC /09/2014

41 5. Lisätoiminnot Kuvan asemointi Tämä valikkokohde on käytettävissä vain kun VGA syöttö on liitetty. Säätääksesi kuvan asemointia 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Kuvan asemointi -alivalikkoon. Pieni OSD -valikko aktivoituu, ja osoittaa kuvan vaaka -ja pystyaseman offsetin. 4. Käytä ja -painikkeita siirtääksesi kuvaa ylös ja alas. 5. Käytä ja -painikkeita siirtääksesi kuvaa vasemmalle ja oikealle. 6. Kun olet valmis, käytä -painiketta poistuaksesi pienestä OSD -valikosta Automaattisäätö Tämä valikkokohde on käytettävissä vain kun VGA syöttö on liitetty. Tietoa automaattisäädöstä Kun automaattisäätö on aktivoitu, vaihe ja kello per linja -parametrit mukautetaan automaattisesti Aktivoidaksesi automaattisäädön 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Automaattisäätö -alivalikkoon. Automaattinen kuvansäätö on aktivoitu: vaihe ja kello per linja -parametrit mukautetaan automaattisesti Vaihe Tämä valikkokohde on käytettävissä vain kun VGA syöttö on liitetty. Tietoa vaiheesta Jos edellä kuvaillun automaattisäätötoiminnon tulos ei ole tyydyttävä, Vaihe voidaan säätää manuaalisesti tätä toimintamallia seuraamalla. Säätääksesi vaihetta manuaalisesti 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Vaihe -alivalikkoon. Komentorivi Vaihe on korostettu. 4. Säädä haluamasi vaihe ja vahvista. ( )K MDSC /09/

42 5. Lisätoiminnot Kello/Linja Tämä valikkokohde on käytettävissä vain kun VGA syöttö on liitetty. Tietoa kello/linjasta Jos edellä kuvaillun automaattisäätötoiminnon tulos ei ole tyydyttävä, Kello/Linja voidaan säätää manuaalisesti tätä toimintamallia seuraamalla. Säätääksesi vaihetta manuaalisesti 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Kello/Linja -alivalikkoon. Komentorivi Kello/Linja on korostettu. 4. Säädä haluamasi kello/linja ja vahvista. 5.3 Kuvaformaattivalikko Yleiskuva Päälähde (ensisijainen lähde) Komponenttitila Zoomi Kuvan koko 2. kuvatila 2. kuvalähde 2. kuvan asema Kuvan vaihto Päälähde (ensisijainen lähde) Tietoa päälähteistä Käytettävät näyttösi päälähteet ovat: Automaattihaku Komposiitti S-Video Komponentti PC Analogi DVI 1 DVI 2 SDI 1 SDI 2 Nexxis DisplayPort 40 ( )K MDSC /09/2014

43 5. Lisätoiminnot Käytettävät päälähteet riippuvat näytön mallista. Päälähde voidaan valita myös pikanäppäintoiminnolla tai ulkoisella näppäimistötoiminnolla. Valitaksesi päälähde 2. Siirry Näyttöformaatti -valikkoon. 3. Mene Päälähde -alivalikkoon. 4. Valitse yksi päälähteistä ja vahvista. Huomautus:Jos valitsit Automaattihaku -esiasetuksen, näyttö hakee automaattisesti liitetyn signaalin Komponenttitila Tietoa komponenttitiloista Käytettävät komponenttitilat näytössäsi ovat: YPbPr RGB Valitaksesi komponenttitila 2. Siirry Näyttöformaatti -valikkoon. 3. Mene Komponenttitila -alivalikkoon. 4. Valitse yksi komponenttitiloista ja vahvista Zoomi Tietoa zoomista Käytettävät zoomivahvuudet näytössäsi ovat: Ei saatavilla 10 % 20 % 30 % 40 % 50 % Zoomivoimakkuus voidaan valita myös pikanäppäintoiminnolla tai laajennetulla näppäimistötoiminnolla. Valitaksesi zoomivoimakkuuden 2. Siirry Näyttöformaatti -valikkoon. ( )K MDSC /09/

44 5. Lisätoiminnot 3. Mene Zoomaus -alivalikkoon. 4. Valitse yksi zoomivoimakkuuksista ja vahvista Kuvan koko Tietoa kuvakoosta Käytettävät näyttösi kuvakoot ovat: Täysi näyttö (täytä näyttö, kuvasuhdetta voidaan muuttaa) Aspekti (täytä näyttö suurimmassa mitassa, ei kuvasuhteen muokkausta) Natiivi (syötä pikselit LCD -pikselikarttaan, ei skaalausta) Aspektissa ja natiivissa kuva voidaan esittää mustilla palkeilla rajattuna ylhäällä / alhaalla tai vasemmalla / oikealla. Kuvan koko voidaan valita myös ulkoisella näppäimistötoiminnolla. Valitaksesi kuvakoko 2. Siirry Näyttöformaatti -valikkoon. 3. Mene Kuvan koko -alivalikkoon. 4. Valitse yksi kuvakokovaihtoehdoista ja vahvista kuvatila Tietoa 2. kuvatiloista Käytettävät näyttösi 2. kuvatilat ovat: Off: Pieni PiP: 30 % Ensisijaisesta korkeudesta yläoikeassa nurkassa Suuri PiP: 50 % Ensisijaisesta korkeudesta yläoikeassa nurkassa Rinnakkain: Ensisijainen ja toissijainen syöttö ovat saman kokoisia. S.b.S. Natiivi: 2 kuvaa näytetään syöttöpikseleiden LDC -pikselikartassa kuva rajattuna, jos tarpeen. S.b.S. Täyttö: Molemmat kuvat skaalattu puolen näytön kokoisiksi kuva rajattuna jos tarpeen. 2. kuvatila (monikuva-asetus) voidaan valita myös ulkoisella näppäimistötoiminnolla. Valitaksesi 2. kuvatilan 2. Siirry Näyttöformaatti -valikkoon. 3. Valitse 2. Kuvatila -alivalikko. 4. Valitse yksi toisista kuvatiloista ja vahvista. 42 ( )K MDSC /09/2014

45 5. Lisätoiminnot Monikuva Full HD -tilassa on käytettävissä kaikkien syöttölähdeyhdistelmien kanssa. Monikuva Full HD -tilassa on käytettävissä kaikkien syöttölähdeyhdistelmien kanssa paitsi Komposiitti ja S-Video kuvalähde 2. kuvalähde Käytettävät näyttösi 2. kuvalähteet ovat: Automaattihaku Komposiitti S-Video Komponentti PC Analogi DVI 1 DVI 2 SDI 1 SDI 2 Nexxis DisplayPort 2. kuvalähde voidaan valita myös ulkoisella näppäimistötoiminnolla. Itsenäinen siirtotoiminto: Gamma ja värin lämpötila 2. kuvalähteelle ovat aina asetettuja alkuperäisen mukaisiksi ja 6 500K riippumatta Pääkuvalähteen siirtotoiminnosta. Röntgenkuvan täydellinen visualisointi voidaan valita käyttämällä röntgen -syöttösignaalia Pääkuvana, ja tarvittaessa Videokuvaa 2. kuvana. Valitaksesi 2. kuvalähteen 2. Siirry Näyttöformaatti -valikkoon. 3. Valitse 2. Kuvalähde -alivalikko. 4. Valitse yksi toisista kuvalähteistä ja vahvista kuvan asema Tietoa 2. kuvan asemasta Käytettävät näyttösi 2. kuvan asemat ovat: Yläoikea Ylävasen Alaoikea Alavasen ( )K MDSC /09/

46 5. Lisätoiminnot Valitaksesi 2. kuvan aseman 2. Siirry Näyttöformaatti -valikkoon. 3. Valitse 2. Kuvan asema -alivalikko. 4. Valitse yksi toisista kuvan asemista ja vahvista Kuvan vaihto Tietoa kuvan vaihdosta Vaihtaaksesi kuvia tarkoituksena vaihtaa (keskenään) pää- ja 2. kuvaa. Vaihtaaksesi kuvia keskenään 2. Siirry Näyttöformaatti -valikkoon. 3. Mene Kuvan vaihto -alivalikkoon. 4. Valitse haluamasi asetus ja vahvista. 5.4 Asetusvalikko Yleiskuva Tiedot Kieli Vikasietotila Laajennettu näppäimistö OSD asetus Palautusprofiili Tallenna profiili Tiedot Tietoa tiedoista Saatavilla olevat näyttösi tiedot ovat: Malli (kaupallinen tyyppitunniste) Toimintatunnit (taustavalon toimintatunnit) Laiteohjelmiston julkaisupäivä (laiteohjelmistotunniste) Laitteistoversio (emolevyn tunniste) Valinnais-SDI (SDI-moduulin tunniste) Sarjanumero: ANxxxxxxxxxxxx Saadaksesi tämä tieto: 2. Siirry Asetukset -valikkoon. 3. Mene Tiedot -alivalikkoon. Eri tiedot on esitetty. 44 ( )K MDSC /09/2014

47 5. Lisätoiminnot Kieli Tietoa kielistä Käytettävät näyttökielet ovat: Englanti Ranska Saksa Espanja Italia Valitaksesi kielen 2. Siirry Asetukset -valikkoon. 3. Mene Kieli -alivalikkoon. 4. Valitse yksi kielivaihtoehdoista ja vahvista Vikasietotila Tietoa vikasietotilasta Tämä toiminto mahdollistaa automaattisen vaihdon määriteltyyn Varalähteen, kun pääsyöttösignaalia ei saada. Näyttö palauttaa pääsyötön automaattisesti heti signaalin palauduttua. Varalähde on valittuna syötön 2. Kuvalähteenä ja 2. Kuvatila = Off. Pää- ja Varayhdistelmä tallennetaan samalla hetkellä kun Vikasietotila -toiminto on asetettu tilaan Käytössä. Vikasietotila ei ole valittavissa, kun joko Päälähde tai 2. Kuvalähde on asetettu tilaan Automaattihaku. Vikasietotila ei ole valittavissa, kun joko Päälähde tai 2. Kuvalähde on vaihdettu. Varoitusviesti Vikasietotila off ilmestyy näytölle muutamaksi sekunniksi. Pää & Varmuusyhdistelmään palaaminen ottaa automaattisesti vikasietotilaominaisuuden käytettäväksi. Vikasietotila aktivoituu vain MNA -versiossa 7 sekuntia Nexxis -signaalin poistuttua käytöstä (viive vaaditaan Nexxis -sivuasettelun muutokseen). Ota vikasietotila käyttöön/poista käytöstä 2. Siirry Asetukset -valikkoon. 3. Mene Vikasietotila -alivalikkoon. 4. Ota käyttöön / poista vikasietotila käytöstä haluamasi mukaan ja vahvista Laajennettu näppäimistö Tietoa laajennetusta näppäimistöstä Laajennettu näppäinjärjestelmä on tarkoitettu yleisesti käytettävien toimintojen saatavuuden parantamiseksi ilman tarvetta hakea niitä OSD -valikon kautta. ( )K MDSC /09/
