1 MDSC-8232 Käyttöopas 31 tuuman kirurginen UHD 4K -värinäyttö MDSC-8232 LED MDSC-8232 MNA K FI ( FI)/00 03/11/2015

2 Barco NV President Kennedypark 35, 8500 Kortrijk, Belgium Puhelin: Faksi: Sähköposti: Vieraile sivustollamme: Tulostuspaikka Belgia

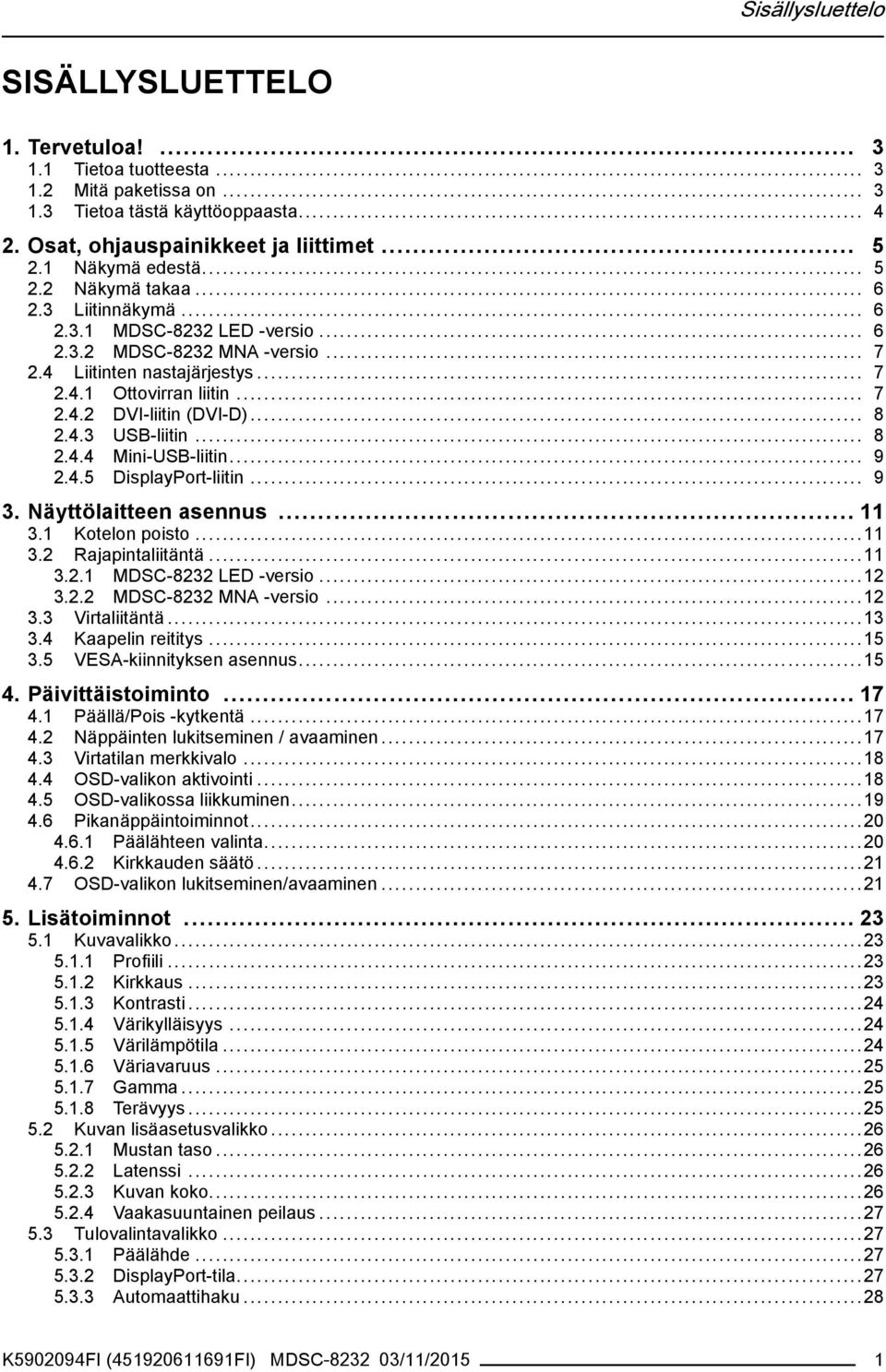

3 Sisällysluettelo SISÄLLYSLUETTELO 1. Tervetuloa! Tietoa tuotteesta Mitä paketissa on Tietoa tästä käyttöoppaasta Osat, ohjauspainikkeet ja liittimet Näkymä edestä Näkymä takaa Liitinnäkymä MDSC-8232 LED -versio MDSC-8232 MNA -versio Liitinten nastajärjestys Ottovirran liitin DVI-liitin (DVI-D) USB-liitin Mini-USB-liitin DisplayPort-liitin Näyttölaitteen asennus Kotelon poisto Rajapintaliitäntä MDSC-8232 LED -versio MDSC-8232 MNA -versio Virtaliitäntä Kaapelin reititys VESA-kiinnityksen asennus Päivittäistoiminto Päällä/Pois -kytkentä Näppäinten lukitseminen / avaaminen Virtatilan merkkivalo OSD-valikon aktivointi OSD-valikossa liikkuminen Pikanäppäintoiminnot Päälähteen valinta Kirkkauden säätö OSD-valikon lukitseminen/avaaminen Lisätoiminnot Kuvavalikko Profiili Kirkkaus Kontrasti Värikylläisyys Värilämpötila Väriavaruus Gamma Terävyys Kuvan lisäasetusvalikko Mustan taso Latenssi Kuvan koko Vaakasuuntainen peilaus Tulovalintavalikko Päälähde DisplayPort-tila Automaattihaku...28 K FI ( FI) MDSC /11/2015 1

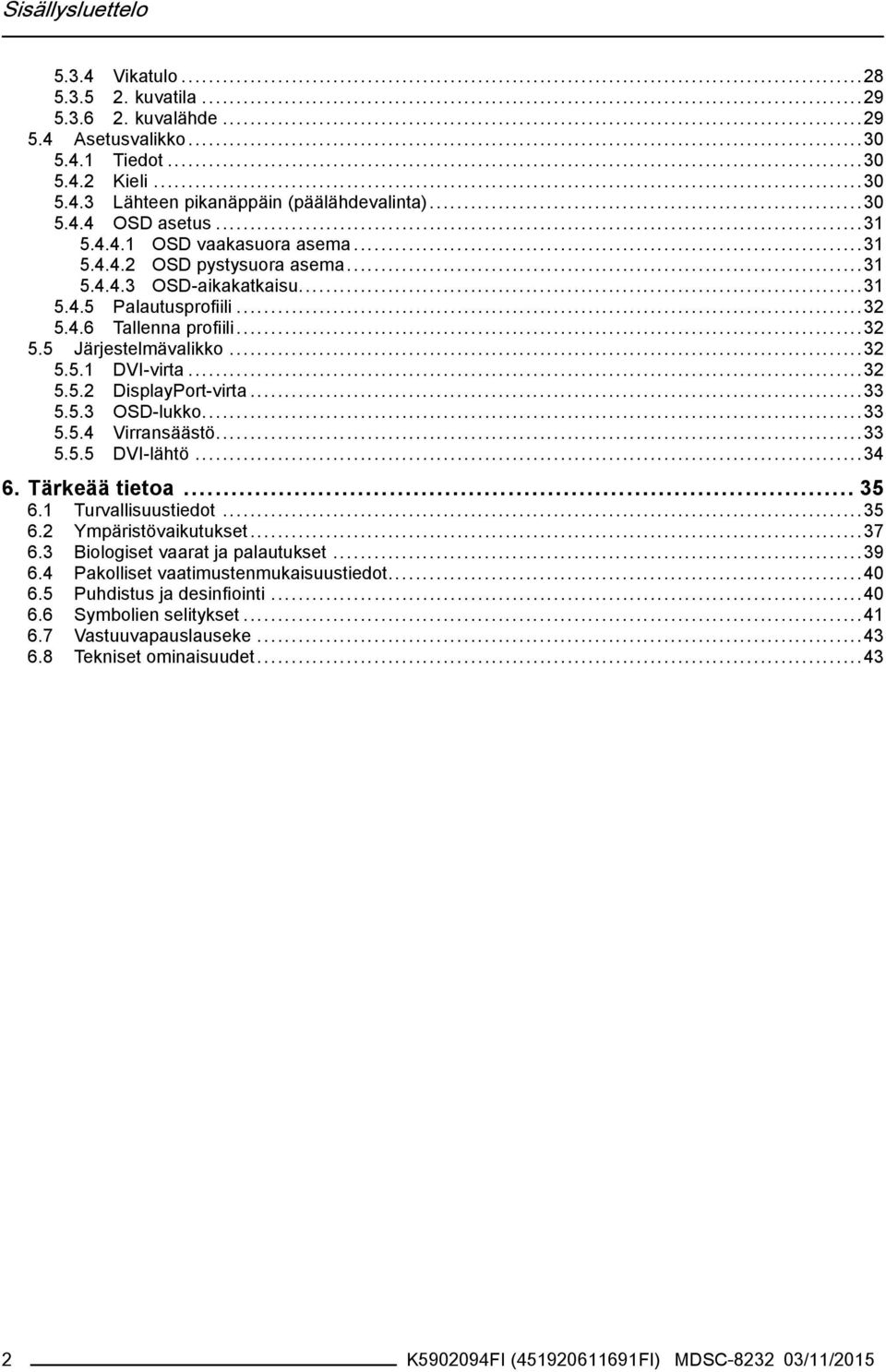

4 Sisällysluettelo Vikatulo kuvatila kuvalähde Asetusvalikko Tiedot Kieli Lähteen pikanäppäin (päälähdevalinta) OSD asetus OSD vaakasuora asema OSD pystysuora asema OSD-aikakatkaisu Palautusprofiili Tallenna profiili Järjestelmävalikko DVI-virta DisplayPort-virta OSD-lukko Virransäästö DVI-lähtö Tärkeää tietoa Turvallisuustiedot Ympäristövaikutukset Biologiset vaarat ja palautukset Pakolliset vaatimustenmukaisuustiedot Puhdistus ja desinfiointi Symbolien selitykset Vastuuvapauslauseke Tekniset ominaisuudet K FI ( FI) MDSC /11/2015

5 1. Tervetuloa! 1. TERVETULOA! 1.1 Tietoa tuotteesta Yleiskatsaus MDSC-8232 on 31 tuuman kirurginen Ultra HD (UHD) -näyttö, jonka on valmistanut Barco. Se on suunniteltu leikkaussaliin, MDSC-8232 se on helposti puhdistettava, siinä on älykäs mekaniikka ja tarkimmat kuvat, mitä leikkaussalikalustossa on tänä päivänä saatavilla. Helpottaa työtäsi Täydellinen silmän ja käden koordinaatio: Näytön hyvä kirkkaus, kontrasti ja UHD 4K -resoluutio antavat kirurgeille erinomaisen syvyysnäkymän ja erittäin tarkat kuvat. MDSC-8232 näyttää kuvat värein ja harmaasävyin, jotka ovat tarkkuudessaan vertaansa vailla, ja lähes nollaviiveellä, mikä tekee siitä täydellisen nykypäivän endoskooppikamerajärjestelmien kanssa käytettäväksi. Monen lähteen moninäyttökuvannus: Koska MDSC-8232:ssa on monipuoliset syöttöliitännät, laite tarjoaa myös monipuolisia kuvantamismahdollisuuksia uusissa integroiduissa leikkausaleissa. Kirurgisen näytön erittäin kirkas LED -taustavalo varmistaa laitteelle myös pitkän elinkaaren ja matalan energiankulutuksen Helppo asentaa MDSC-8232 toimitetaan älykaapelihallintajärjestelmän kanssa, joka mahdollistaa piilokaapeliasennuksen. Sisältää VESA 100 -rajapinnan, jonka avulla se on helppo kiinnittää kirurgiseen varteen tai jousivarteen. Näyttöä on saatavilla eri mallisina. Tässä kirurgisessa näytössä on myös lukuisia liitäntävaihtoehtoja ja kauko-ohjaus. Helppo käyttää Barco MDSC-8232 on helppo pitää puhtaana sen sileän pinnan ja suojaavan näytönsuojan ansiosta. Ominaisuudet 31 tuuman LCD-laajakulmanäyttö, UHD 4K -resoluutio ja 10 bittiä väriä kohti Laaja katselukulma Laaja värintoistoalue Erittäin kirkas LED-taustavalo Taustavalon lähdön vakautus aikaa myöten Kehittyneet, täyden 10 bitin kuvankäsittelyalgoritmit, joissa on 14 bitin LUT UHD 4K -tulo DisplayPortilla tai kuituoptiikalla Nexxis (vain MDSC-8232 MNA), FHD-tulo DVI:llä ja 3G-SDI:llä Helposti kiinnitettävissä varteen Innovatiiviset toiminnot, kuten Vikatila, antavat mahdollisimman paljon joustavuutta näytön asentamiseen ja varmistavat varasignaali on aina saatavilla turvallista kirurgiaa varten. 1.2 Mitä paketissa on Yleiskatsaus MDSC näyttösi kanssa toimitetaan: K FI ( FI) MDSC /11/2015 3

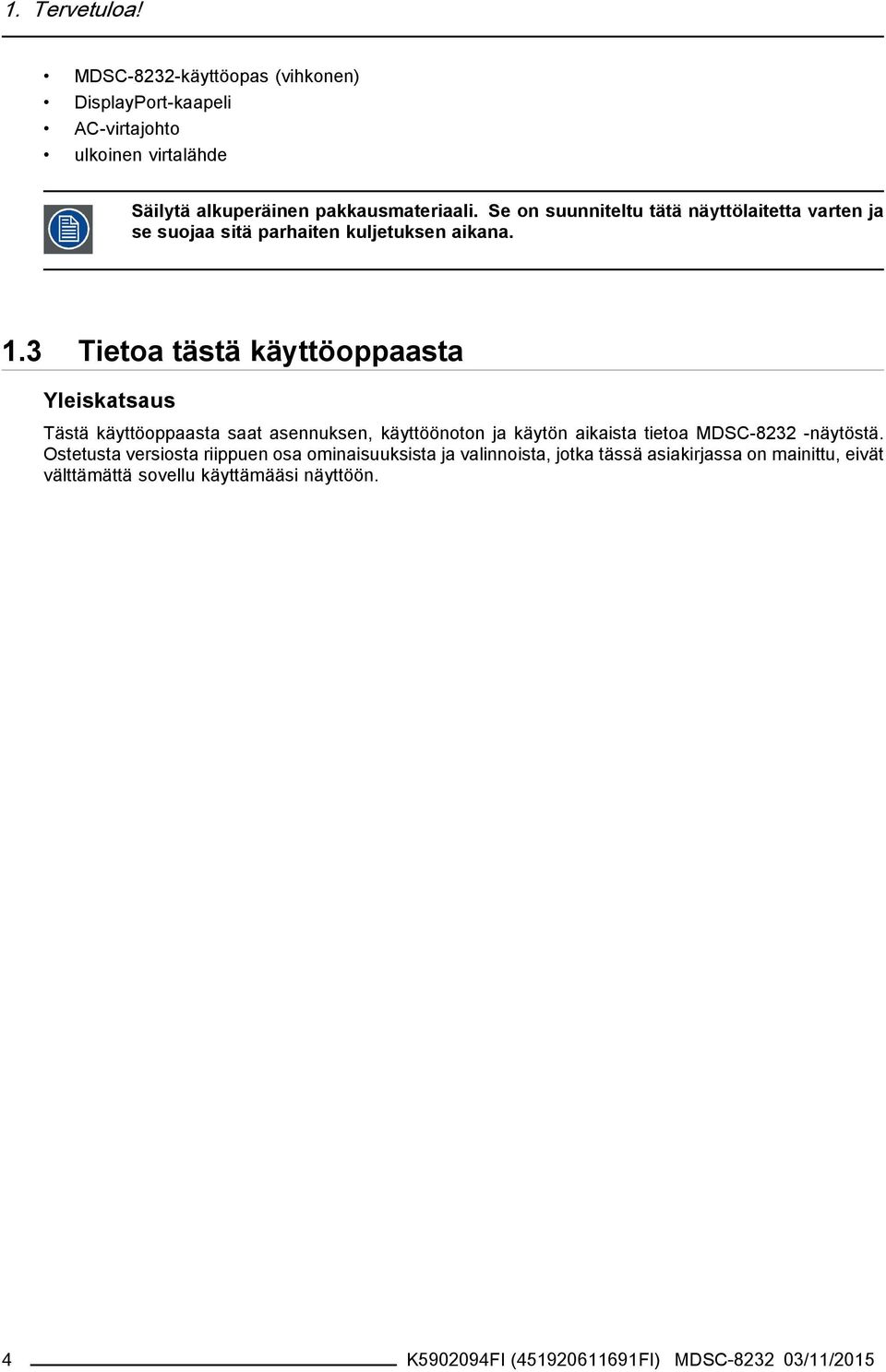

6 1. Tervetuloa! MDSC-8232-käyttöopas (vihkonen) DisplayPort-kaapeli AC-virtajohto ulkoinen virtalähde Säilytä alkuperäinen pakkausmateriaali. Se on suunniteltu tätä näyttölaitetta varten ja se suojaa sitä parhaiten kuljetuksen aikana. 1.3 Tietoa tästä käyttöoppaasta Yleiskatsaus Tästä käyttöoppaasta saat asennuksen, käyttöönoton ja käytön aikaista tietoa MDSC näytöstä. Ostetusta versiosta riippuen osa ominaisuuksista ja valinnoista, jotka tässä asiakirjassa on mainittu, eivät välttämättä sovellu käyttämääsi näyttöön. 4 K FI ( FI) MDSC /11/2015

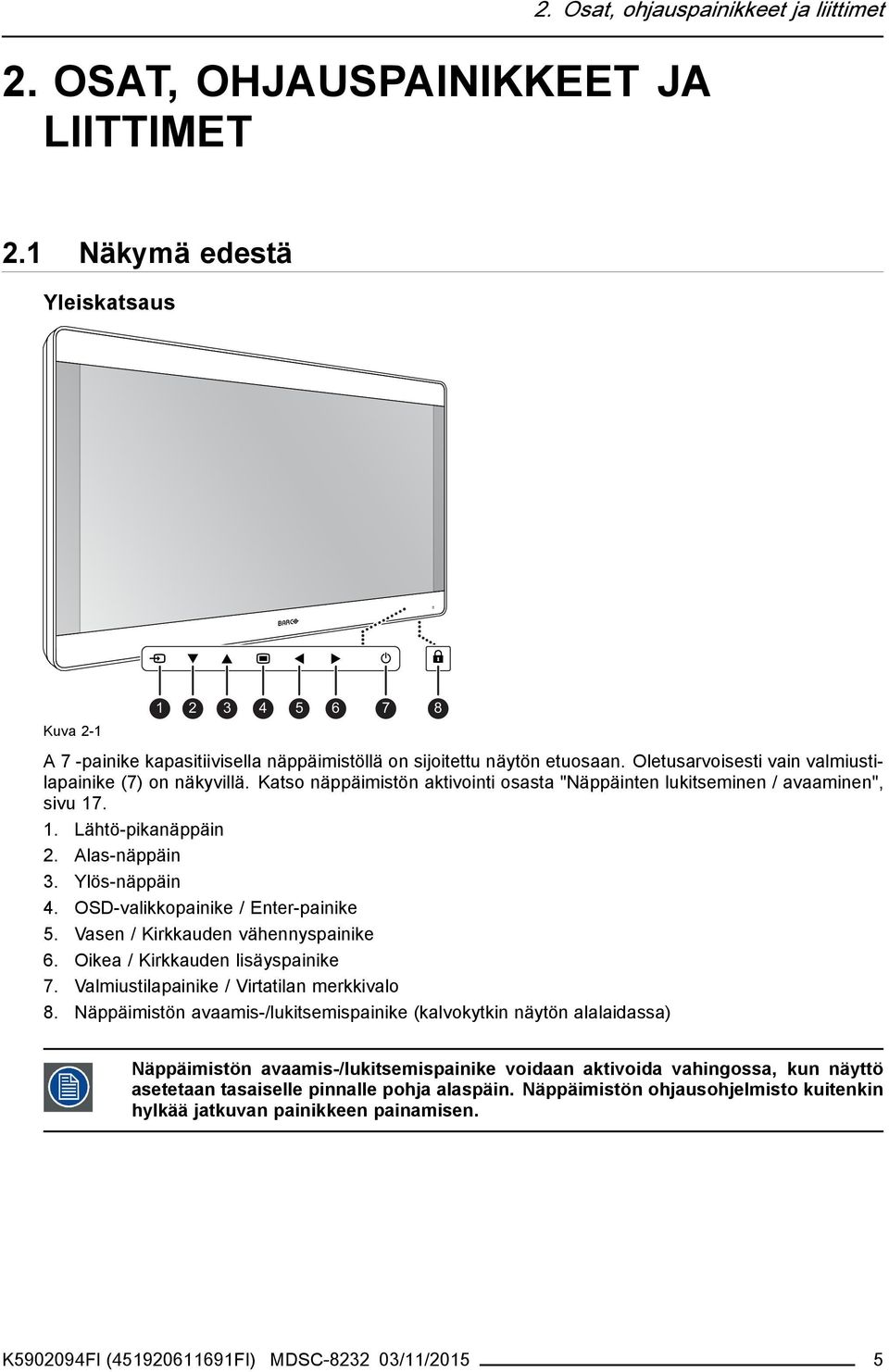

7 2. Osat, ohjauspainikkeet ja liittimet 2. OSAT, OHJAUSPAINIKKEET JA LIITTIMET 2.1 Näkymä edestä Yleiskatsaus Kuva A 7 -painike kapasitiivisella näppäimistöllä on sijoitettu näytön etuosaan. Oletusarvoisesti vain valmiustilapainike (7) on näkyvillä. Katso näppäimistön aktivointi osasta "Näppäinten lukitseminen / avaaminen", sivu Lähtö-pikanäppäin 2. Alas-näppäin 3. Ylös-näppäin 4. OSD-valikkopainike / Enter-painike 5. Vasen / Kirkkauden vähennyspainike 6. Oikea / Kirkkauden lisäyspainike 7. Valmiustilapainike / Virtatilan merkkivalo 8. Näppäimistön avaamis-/lukitsemispainike (kalvokytkin näytön alalaidassa) Näppäimistön avaamis-/lukitsemispainike voidaan aktivoida vahingossa, kun näyttö asetetaan tasaiselle pinnalle pohja alaspäin. Näppäimistön ohjausohjelmisto kuitenkin hylkää jatkuvan painikkeen painamisen. K FI ( FI) MDSC /11/2015 5

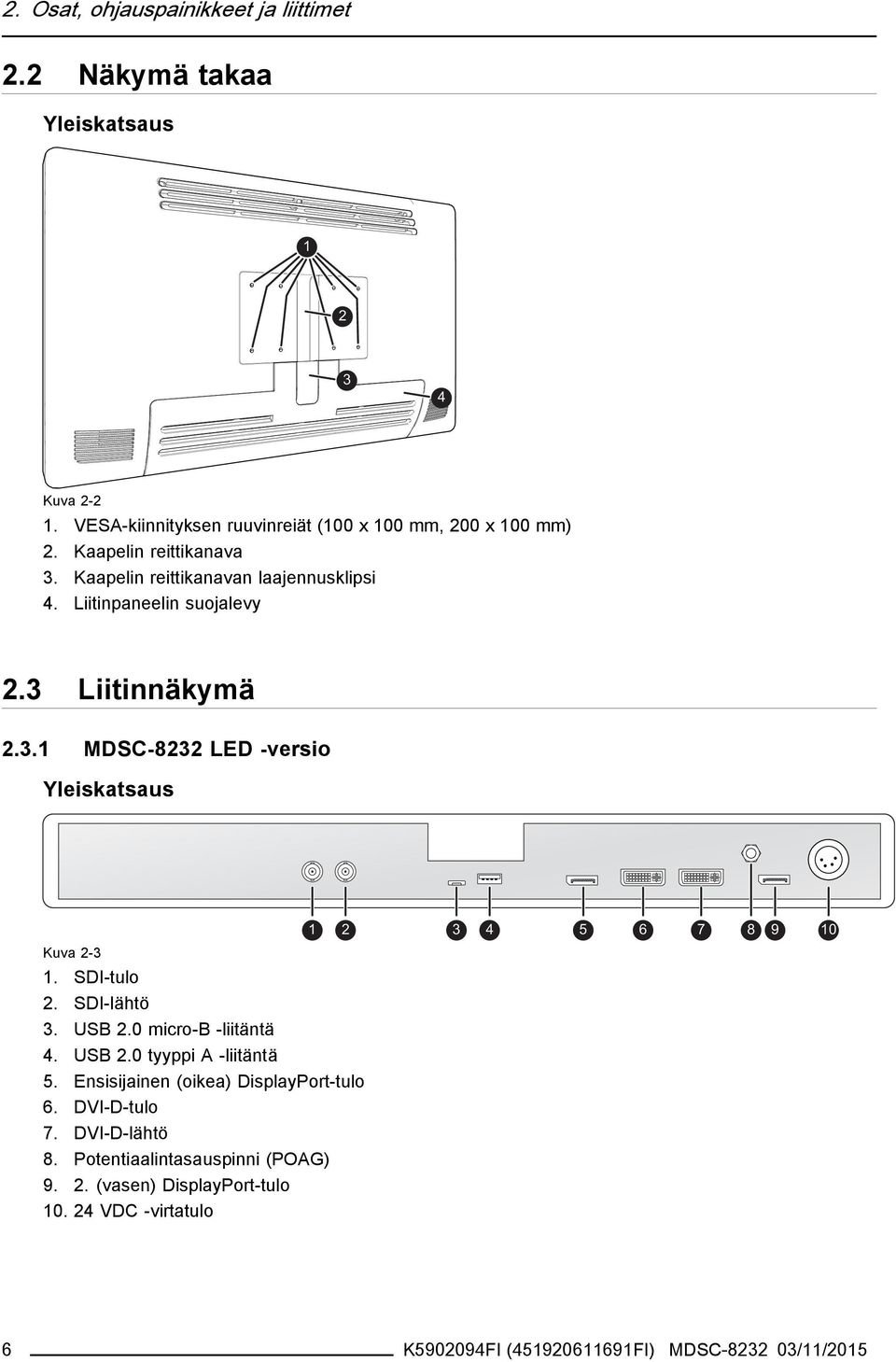

8 2. Osat, ohjauspainikkeet ja liittimet 2.2 Näkymä takaa Yleiskatsaus Kuva VESA-kiinnityksen ruuvinreiät (100 x 100 mm, 200 x 100 mm) 2. Kaapelin reittikanava 3. Kaapelin reittikanavan laajennusklipsi 4. Liitinpaneelin suojalevy 2.3 Liitinnäkymä MDSC-8232 LED -versio Yleiskatsaus Kuva SDI-tulo 2. SDI-lähtö 3. USB2.0micro-B-liitäntä 4. USB 2.0 tyyppi A -liitäntä 5. Ensisijainen (oikea) DisplayPort-tulo 6. DVI-D-tulo 7. DVI-D-lähtö 8. Potentiaalintasauspinni (POAG) (vasen) DisplayPort-tulo VDC -virtatulo K FI ( FI) MDSC /11/2015

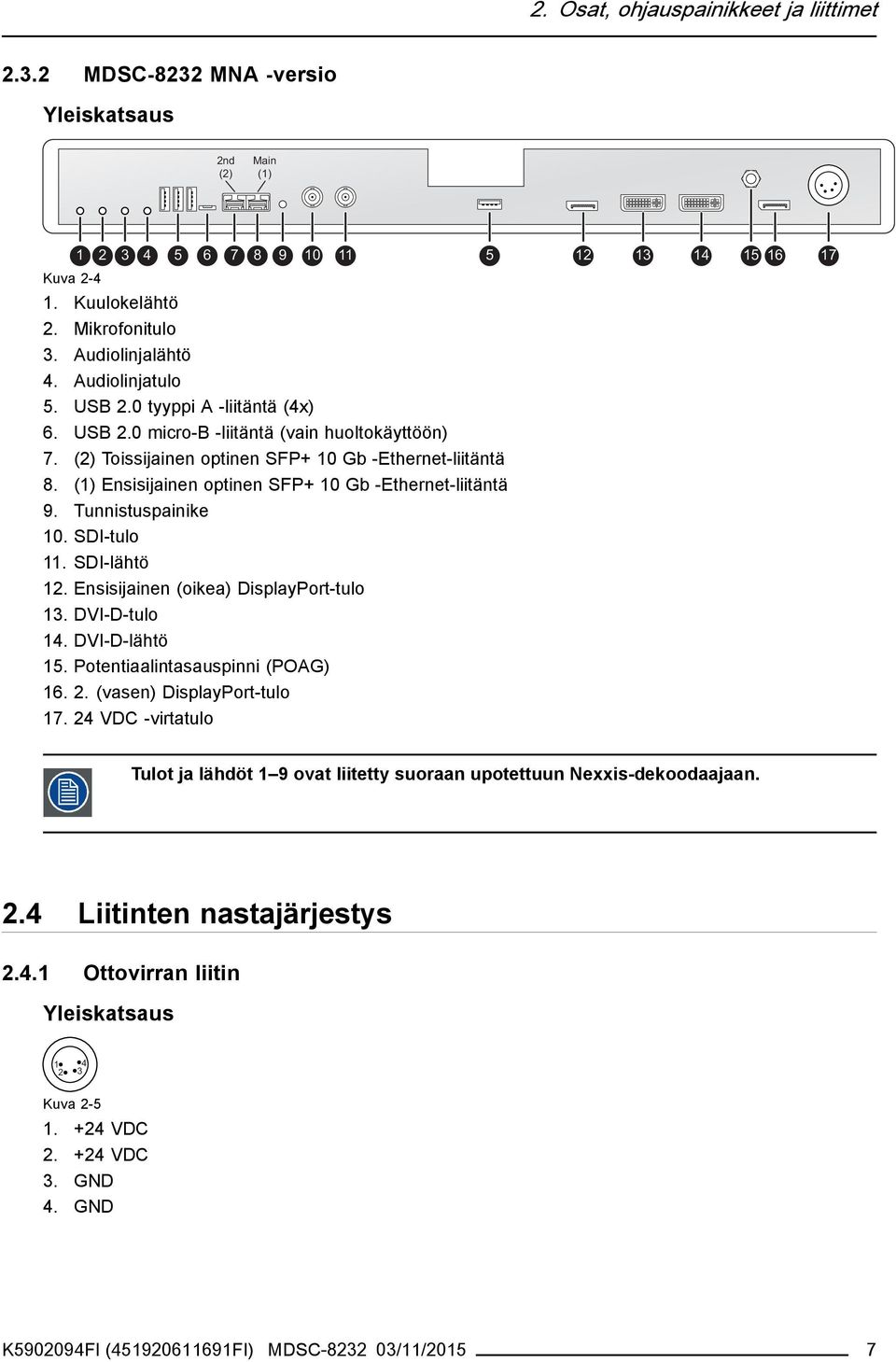

9 2. Osat, ohjauspainikkeet ja liittimet MDSC-8232 MNA -versio Yleiskatsaus 2nd (2) Main (1) 1 2 Kuva Kuulokelähtö 2. Mikrofonitulo 3. Audiolinjalähtö 4. Audiolinjatulo 5. USB 2.0 tyyppi A -liitäntä (4x) 6. USB 2.0 micro-b -liitäntä (vain huoltokäyttöön) 7. (2) Toissijainen optinen SFP+ 10 Gb -Ethernet-liitäntä 8. (1) Ensisijainen optinen SFP+ 10 Gb -Ethernet-liitäntä 9. Tunnistuspainike 10. SDI-tulo 11. SDI-lähtö 12. Ensisijainen (oikea) DisplayPort-tulo 13. DVI-D-tulo 14. DVI-D-lähtö 15. Potentiaalintasauspinni (POAG) (vasen) DisplayPort-tulo VDC -virtatulo Tulot ja lähdöt 1 9 ovat liitetty suoraan upotettuun Nexxis-dekoodaajaan. 2.4 Liitinten nastajärjestys Ottovirran liitin Yleiskatsaus Kuva VDC VDC 3. GND 4. GND K FI ( FI) MDSC /11/2015 7

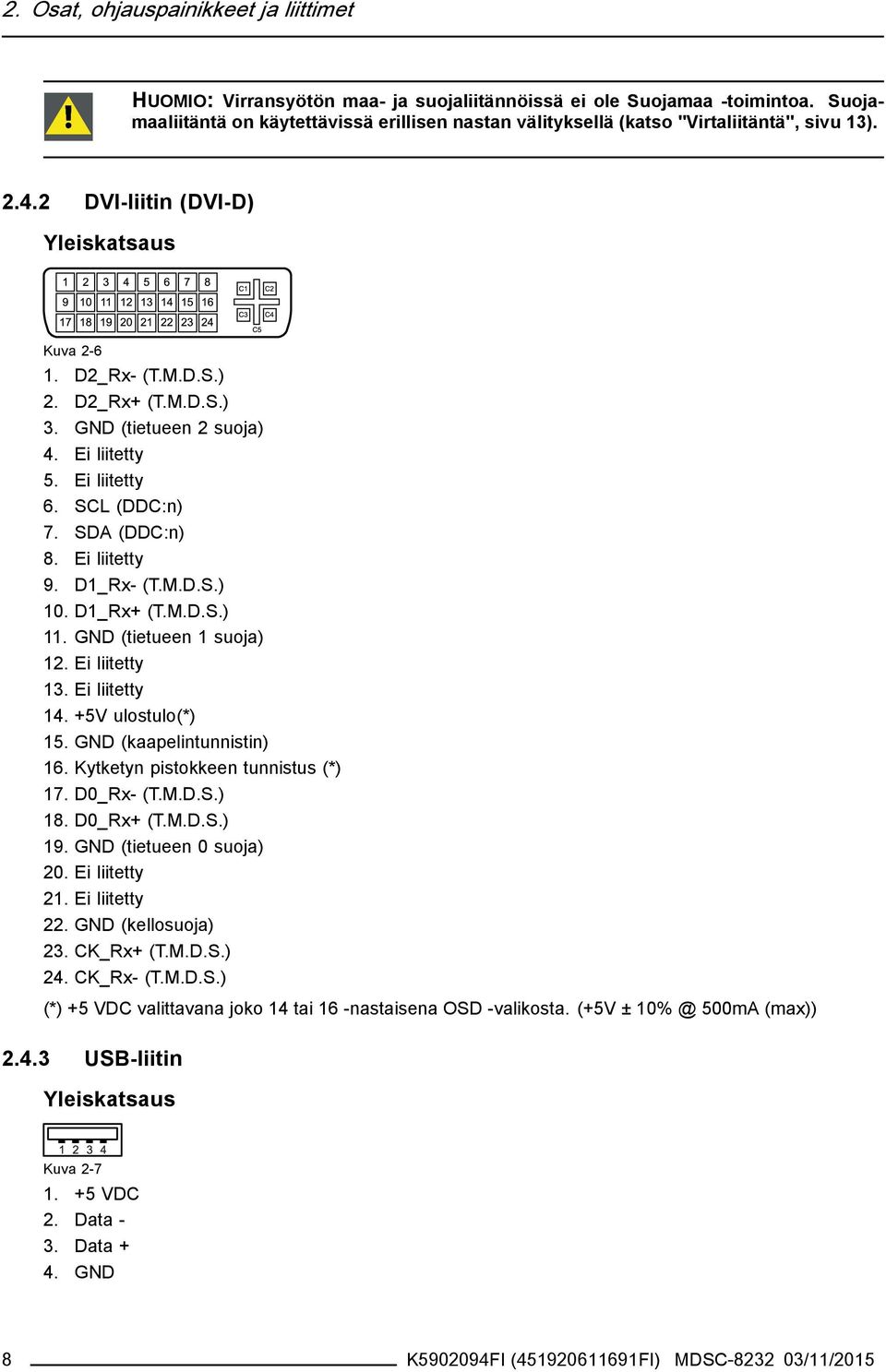

10 2. Osat, ohjauspainikkeet ja liittimet HUOMIO: Virransyötön maa- ja suojaliitännöissä ei ole Suojamaa -toimintoa. Suojamaaliitäntä on käytettävissä erillisen nastan välityksellä (katso "Virtaliitäntä", sivu 13) DVI-liitin (DVI-D) Yleiskatsaus Kuva D2_Rx- (T.M.D.S.) 2. D2_Rx+ (T.M.D.S.) 3. GND (tietueen 2 suoja) 4. Ei liitetty 5. Ei liitetty 6. SCL (DDC:n) 7. SDA (DDC:n) 8. Ei liitetty 9. D1_Rx- (T.M.D.S.) 10. D1_Rx+ (T.M.D.S.) 11. GND (tietueen 1 suoja) 12. Ei liitetty 13. Ei liitetty V ulostulo(*) 15. GND (kaapelintunnistin) 16. Kytketyn pistokkeen tunnistus (*) 17. D0_Rx- (T.M.D.S.) 18. D0_Rx+ (T.M.D.S.) 19. GND (tietueen 0 suoja) 20. Ei liitetty 21. Ei liitetty 22. GND (kellosuoja) 23. CK_Rx+ (T.M.D.S.) 24. CK_Rx- (T.M.D.S.) (*) +5 VDC valittavana joko 14 tai 16 -nastaisena OSD -valikosta. (+5V ± 500mA (max)) USB-liitin Yleiskatsaus Kuva VDC 2. Data - 3. Data + 4. GND 8 K FI ( FI) MDSC /11/2015

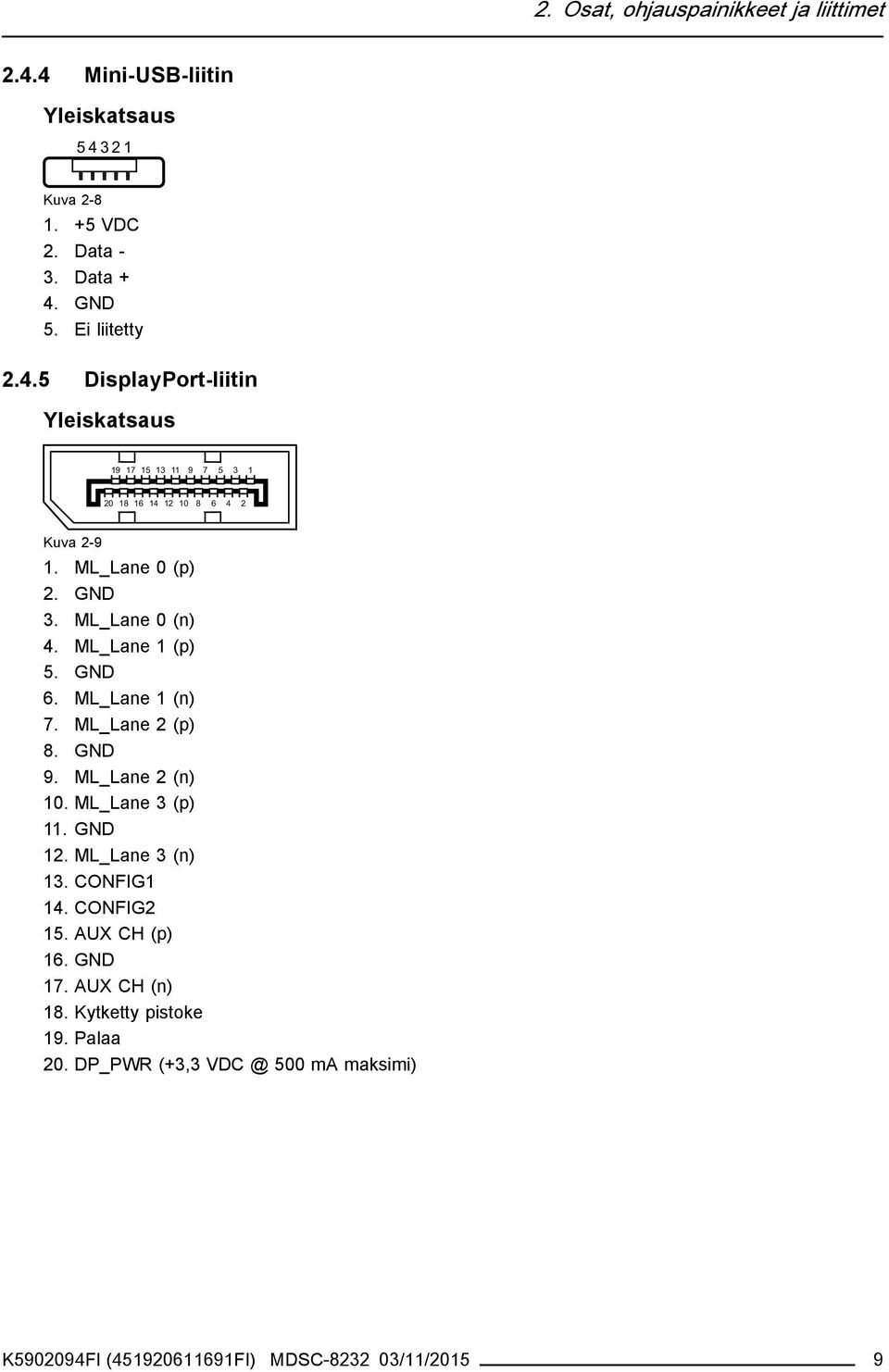

11 2. Osat, ohjauspainikkeet ja liittimet Mini-USB-liitin Yleiskatsaus Kuva VDC 2. Data - 3. Data + 4. GND 5. Ei liitetty DisplayPort-liitin Yleiskatsaus Kuva ML_Lane 0 (p) 2. GND 3. ML_Lane 0 (n) 4. ML_Lane 1 (p) 5. GND 6. ML_Lane 1 (n) 7. ML_Lane 2 (p) 8. GND 9. ML_Lane 2 (n) 10. ML_Lane 3 (p) 11. GND 12. ML_Lane 3 (n) 13. CONFIG1 14. CONFIG2 15. AUX CH (p) 16. GND 17. AUX CH (n) 18. Kytketty pistoke 19. Palaa 20. DP_PWR (+3,3 500 ma maksimi) K FI ( FI) MDSC /11/2015 9

12 2. Osat, ohjauspainikkeet ja liittimet 10 K FI ( FI) MDSC /11/2015

13 3. NÄYTTÖLAITTEEN ASENNUS 3. Näyttölaitteen asennus 3.1 Kotelon poisto Irrottaaksesi liitäntälokeron suojus. Liu uta liitäntälokeron suojusta alaspäin, jotta pääset käsiksi liitäntöihin. Kuva Rajapintaliitäntä Tietoja MDSC-8232 mahdollistaa useiden videotulojen liittämisen. Eri tulojen välillä vaihtaminen on helppo tehdä Lähde-pikanäppäimellä ( ). Lisäksi, jos useampi kuin yksi videolähde on kytkettynä, kuva kuvassa (PiP) -toiminto aktivoituu, jolloin voit tarkastella kahta eri videosyöttöä yhtä aikaa. Katso lisätietoja kohdista "2. kuvatila", sivu 29 ja "2. kuvalähde", sivu 29. Videosyöttöliitäntöjen lisäksi MDSC-8232:ssa on myös videon ulostulo-ominaisuuksia, jotka antavat sinun käydä läpi tai toisintaa kaikkia videosyöttöjä, jotka on liitetty MDSC-8232:sta toiseen näyttöön, projektoriin, videonauhuriin,... Tämä kappale kuvaa, miten eri videorajapintatyypit liitetään MDSC-8232:een. Nexxis OR Liittämällä MDSC laitteen Barco Nexxis OR -järjestelmään voit jakaa kuvaa, grafiikkaa, ääntä ja tiedostoja IP-verkossa pakkaamattomassa muodossa leikkaussalin sisällä ja jopa kirurgisten sarjojen välillä. Jotta voit liittää MDSC-8232:n Barco Nexxis OR -järjestelmään, liitä 10Gb Ethernet-liittymä Nexxis-kytkimeen. Lisätietoa Nexxis OR:sta ja MDSC-8232:n asetuksista verkkoosi on saatavilla erillisistä käyttöoppaista. Käy osoitteessa saadaksesi nämä oppaat. K FI ( FI) MDSC /11/

14 3. Näyttölaitteen asennus Nexxis on saatavilla vain MDSC-8232 MNA -versiossa MDSC-8232 LED -versio Rajapintojen liittäminen 1. Kytke signaalilähde tai signaalilähteet näytön vastaaviin tuloliittimiin. UHD 4K -video voidaan liittää kahdella tavalla: - 1 x DisplayPort 1.2 MST yhdistetty ensisijaiseen DisplayPort-tuloon, tai - 2 x DisplayPort 1.1 lukittu yhdistetty ensisijaiseen ja toissijaiseen DisplayPort-tuloon, missä kumpikin tulo ohjaa puolta (oikea/vasen) näytöstä. Varoitus:DisplayPort VESA DP 1.2 -sertifioidut kaapeleita suositellaan 5,4 Gbps HBR2:lle. 2. Kun SDI-videotulo on liitetty, ylimääräinen SDI-videovastaanotin voidaan liittää SDI-lähtöön (= SDI-tulon läpivienti). 3. Näytön koko aktiivinen kuva (mukaan lukien OSD) voidaan toistaa FHD (1080p) -signaalina DVI-lähtöliittimessä, johon voidaan liittää toinen DVI-videovastaanotin. 4K-kuvilla kuvan keskikohta (pystypalkeista 16:9-kuvaan) skaalataan alas FHD-resoluutioon. Huomautus:DVI-lähtö on oltava käytössä OSD-valikossa (katso "DVI-lähtö", sivu 34). 4. Liitä micro-usb-liitäntä työasemaan, jos haluat käyttää kauko-ohjausprotokollaa, päivittää näytön laiteohjelmiston tai liittää USB-oheislaitteita näytön USB-liitäntöihin. 5. Käytä mitä tahansa USB-laitetta (näppäimistö, hiiri, verkkokamera,...) liittämällä se USB-liitäntään (micro USB -porttiin liitetty isäntä-pc vaaditaan) Kuva MDSC-8232 MNA -versio Rajapintojen liittäminen 1. Kytke signaalilähde tai signaalilähteet näytön vastaaviin tuloliittimiin. UHD 4K -video voidaan liittää kolmella tavalla: 12 K FI ( FI) MDSC /11/2015

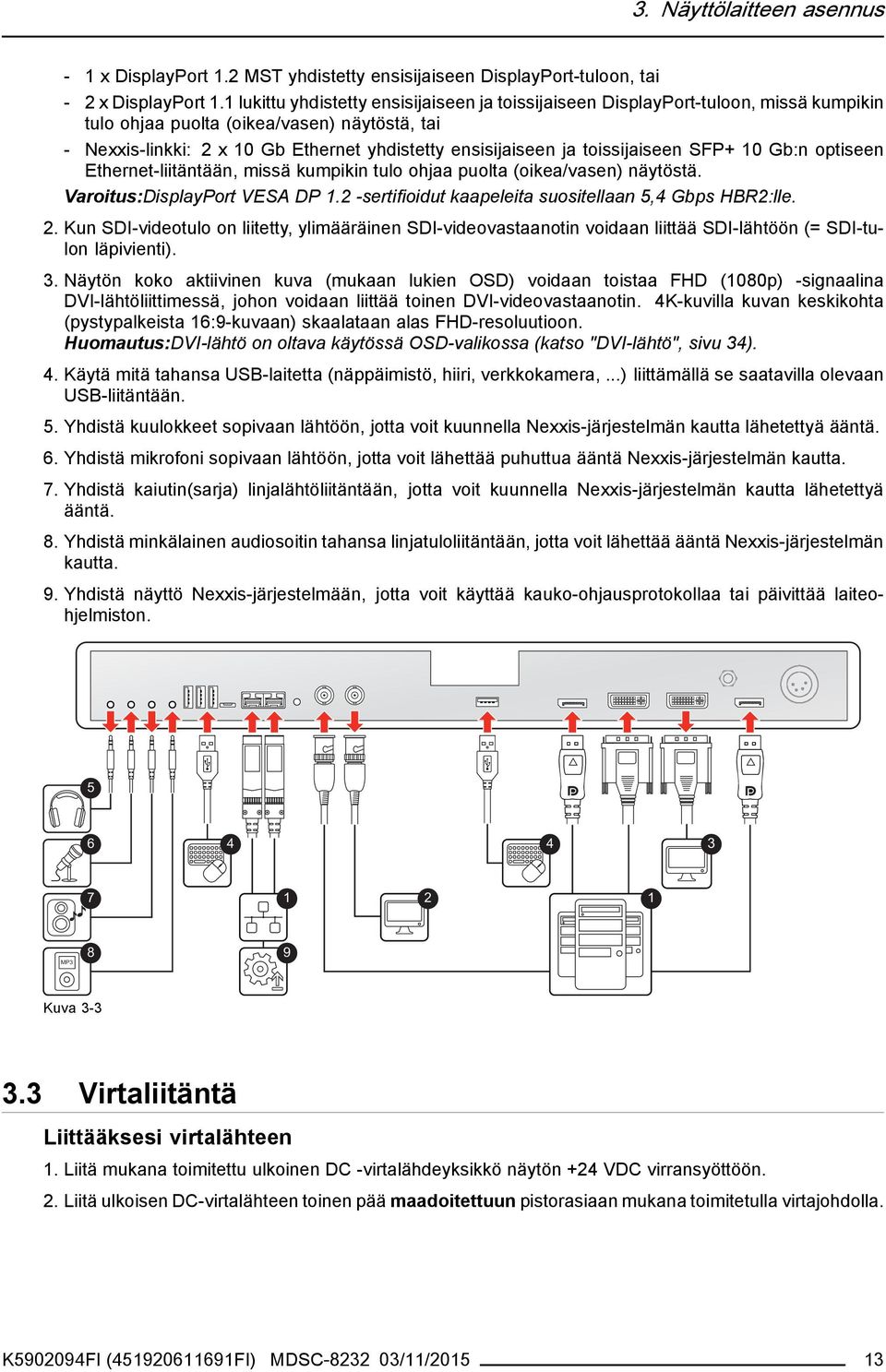

15 3. Näyttölaitteen asennus - 1 x DisplayPort 1.2 MST yhdistetty ensisijaiseen DisplayPort-tuloon, tai - 2 x DisplayPort 1.1 lukittu yhdistetty ensisijaiseen ja toissijaiseen DisplayPort-tuloon, missä kumpikin tulo ohjaa puolta (oikea/vasen) näytöstä, tai - Nexxis-linkki: 2 x 10 Gb Ethernet yhdistetty ensisijaiseen ja toissijaiseen SFP+ 10 Gb:n optiseen Ethernet-liitäntään, missä kumpikin tulo ohjaa puolta (oikea/vasen) näytöstä. Varoitus:DisplayPort VESA DP 1.2 -sertifioidut kaapeleita suositellaan 5,4 Gbps HBR2:lle. 2. Kun SDI-videotulo on liitetty, ylimääräinen SDI-videovastaanotin voidaan liittää SDI-lähtöön (= SDI-tulon läpivienti). 3. Näytön koko aktiivinen kuva (mukaan lukien OSD) voidaan toistaa FHD (1080p) -signaalina DVI-lähtöliittimessä, johon voidaan liittää toinen DVI-videovastaanotin. 4K-kuvilla kuvan keskikohta (pystypalkeista 16:9-kuvaan) skaalataan alas FHD-resoluutioon. Huomautus:DVI-lähtö on oltava käytössä OSD-valikossa (katso "DVI-lähtö", sivu 34). 4. Käytä mitä tahansa USB-laitetta (näppäimistö, hiiri, verkkokamera,...) liittämällä se saatavilla olevaan USB-liitäntään. 5. Yhdistä kuulokkeet sopivaan lähtöön, jotta voit kuunnella Nexxis-järjestelmän kautta lähetettyä ääntä. 6. Yhdistä mikrofoni sopivaan lähtöön, jotta voit lähettää puhuttua ääntä Nexxis-järjestelmän kautta. 7. Yhdistä kaiutin(sarja) linjalähtöliitäntään, jotta voit kuunnella Nexxis-järjestelmän kautta lähetettyä ääntä. 8. Yhdistä minkälainen audiosoitin tahansa linjatuloliitäntään, jotta voit lähettää ääntä Nexxis-järjestelmän kautta. 9. Yhdistä näyttö Nexxis-järjestelmään, jotta voit käyttää kauko-ohjausprotokollaa tai päivittää laiteohjelmiston MP3 8 9 Kuva Virtaliitäntä Liittääksesi virtalähteen 1. Liitä mukana toimitettu ulkoinen DC -virtalähdeyksikkö näytön +24 VDC virransyöttöön. 2. Liitä ulkoisen DC-virtalähteen toinen pää maadoitettuun pistorasiaan mukana toimitetulla virtajohdolla. K FI ( FI) MDSC /11/

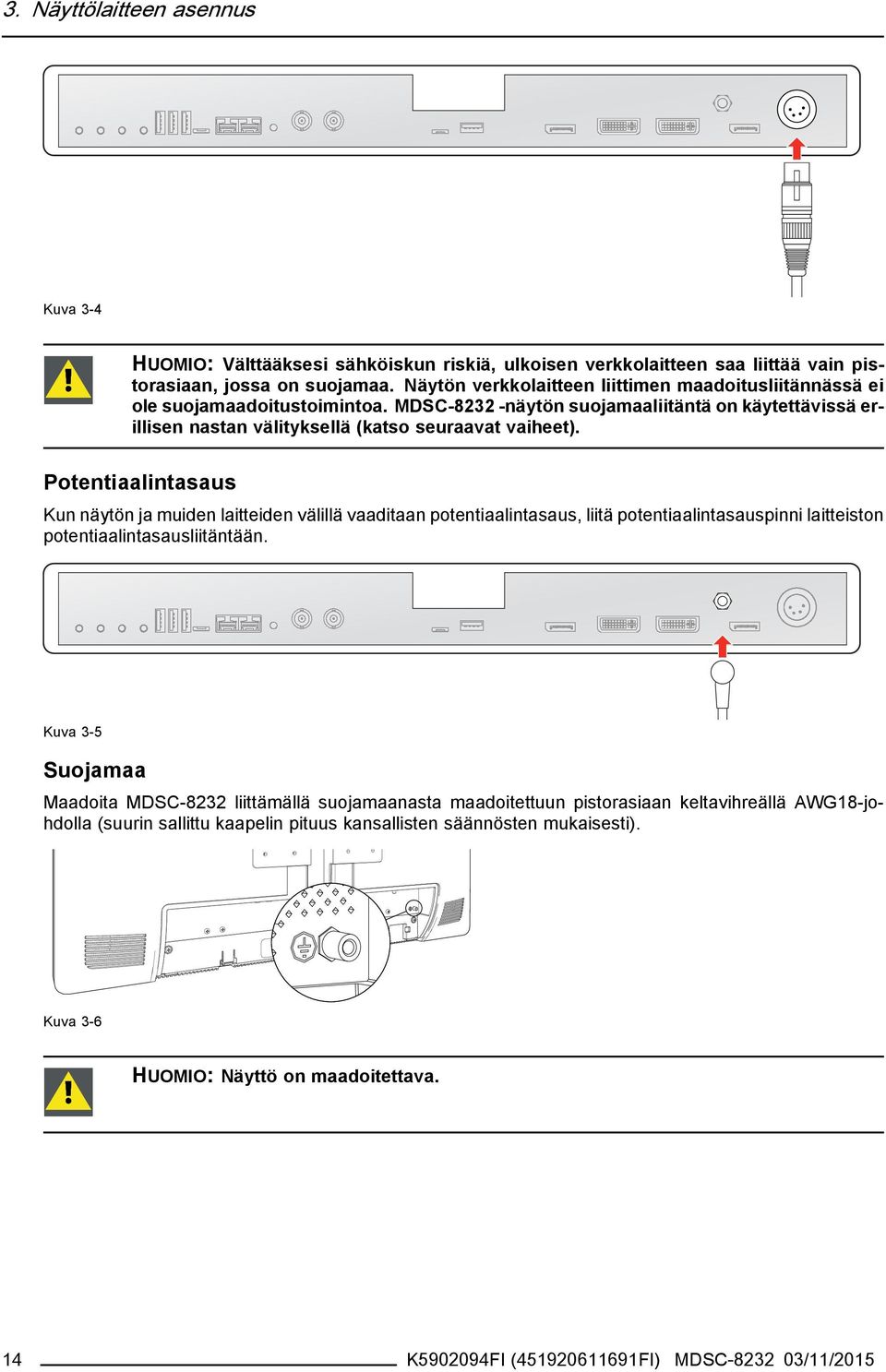

16 3. Näyttölaitteen asennus Kuva 3-4 HUOMIO: Välttääksesi sähköiskun riskiä, ulkoisen verkkolaitteen saa liittää vain pistorasiaan, jossa on suojamaa. Näytön verkkolaitteen liittimen maadoitusliitännässä ei ole suojamaadoitustoimintoa. MDSC näytön suojamaaliitäntä on käytettävissä erillisen nastan välityksellä (katso seuraavat vaiheet). Potentiaalintasaus Kun näytön ja muiden laitteiden välillä vaaditaan potentiaalintasaus, liitä potentiaalintasauspinni laitteiston potentiaalintasausliitäntään. Kuva 3-5 Suojamaa Maadoita MDSC-8232 liittämällä suojamaanasta maadoitettuun pistorasiaan keltavihreällä AWG18-johdolla (suurin sallittu kaapelin pituus kansallisten säännösten mukaisesti). Kuva 3-6 HUOMIO: Näyttö on maadoitettava. 14 K FI ( FI) MDSC /11/2015

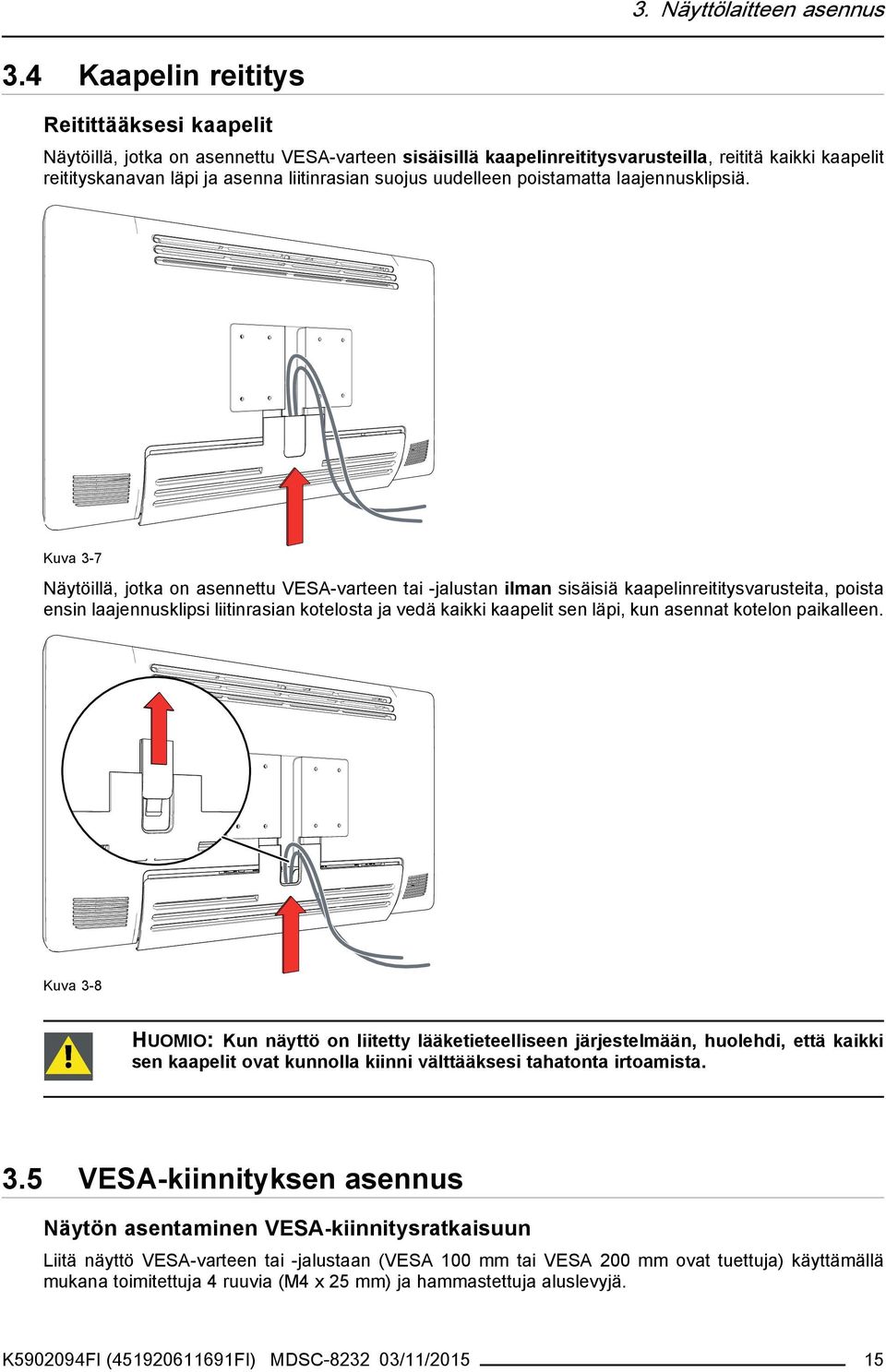

17 3. Näyttölaitteen asennus 3.4 Kaapelin reititys Reitittääksesi kaapelit Näytöillä, jotka on asennettu VESA-varteen sisäisillä kaapelinreititysvarusteilla, reititä kaikki kaapelit reitityskanavan läpi ja asenna liitinrasian suojus uudelleen poistamatta laajennusklipsiä. Kuva 3-7 Näytöillä, jotka on asennettu VESA-varteen tai -jalustan ilman sisäisiä kaapelinreititysvarusteita, poista ensin laajennusklipsi liitinrasian kotelosta ja vedä kaikki kaapelit sen läpi, kun asennat kotelon paikalleen. Kuva 3-8 HUOMIO: Kun näyttö on liitetty lääketieteelliseen järjestelmään, huolehdi, että kaikki sen kaapelit ovat kunnolla kiinni välttääksesi tahatonta irtoamista. 3.5 VESA-kiinnityksen asennus Näytön asentaminen VESA-kiinnitysratkaisuun Liitä näyttö VESA-varteen tai -jalustaan (VESA 100 mm tai VESA 200 mm ovat tuettuja) käyttämällä mukana toimitettuja 4 ruuvia (M4 x 25 mm) ja hammastettuja aluslevyjä. K FI ( FI) MDSC /11/

18 3. Näyttölaitteen asennus Kuva 3-9 HUOMIO: Mukana toimitettuja 4 ruuvia (M4 x 25 mm) voidaan käyttää VESA-varsiliitäntään, jonka paksuus on enintään 10 mm. Jos VESA-varsiliitännän (=V) paksuuden takia toimitetut ruuvit (=L) eivät ole sopivia, käytä seuraavaa sääntöä: L min =V+15mm L max =V+20mm HUOMIO: Käytä vain VESA-normin vaatimukset täyttäviä varsia. HUOMIO: Monitorin VESA-liittymä on suunniteltu turvallisuuskertoimen 6 mukaisesti (kantaa monitorin painon 6-kertaisesti). Käytä lääketieteellisen järjestelmän kanssa sopivaa turvallisuuskerrointa (IEC ). 16 K FI ( FI) MDSC /11/2015

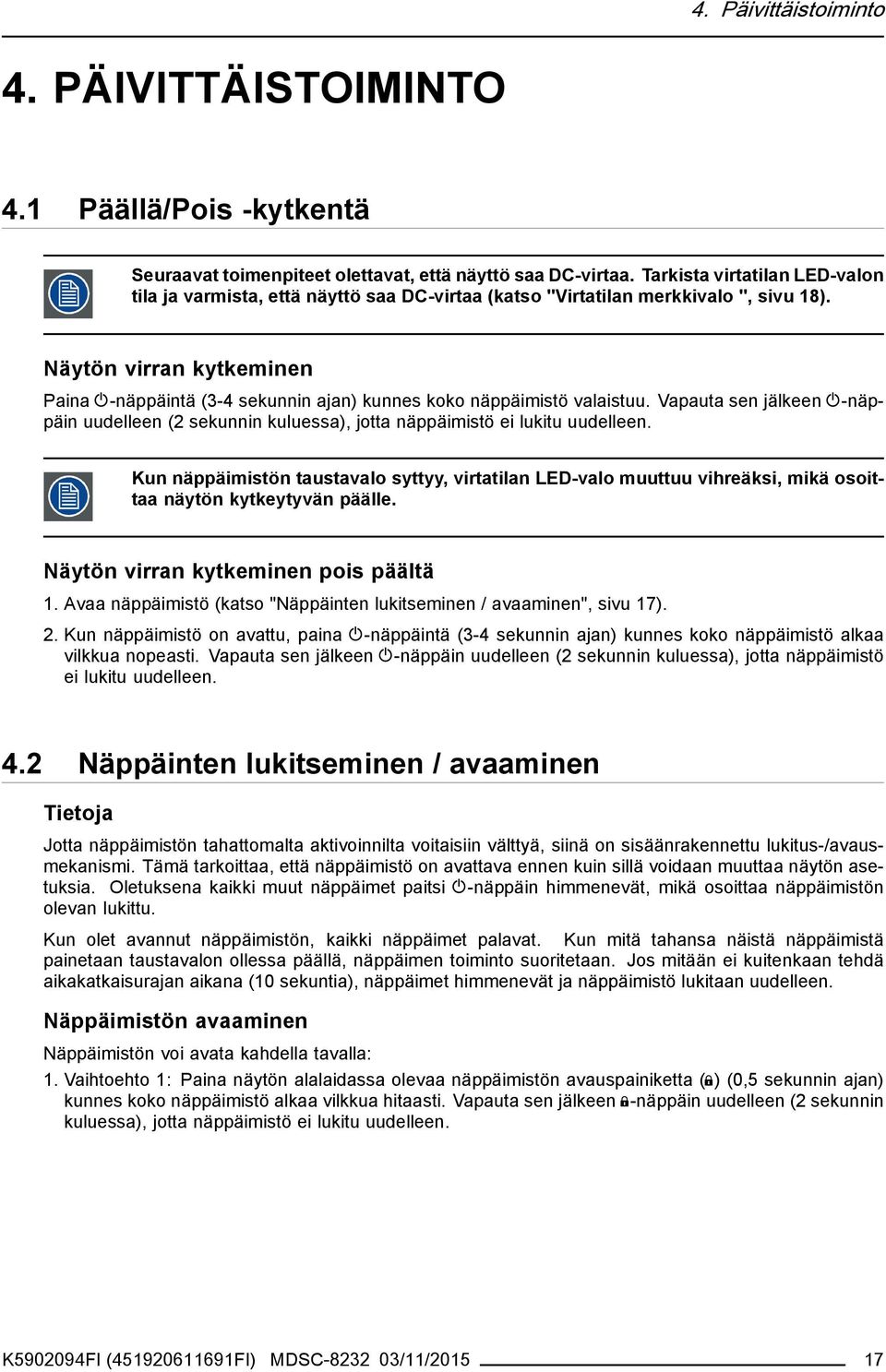

19 4. Päivittäistoiminto 4. PÄIVITTÄISTOIMINTO 4.1 Päällä/Pois -kytkentä Seuraavat toimenpiteet olettavat, että näyttö saa DC-virtaa. Tarkista virtatilan LED-valon tila ja varmista, että näyttö saa DC-virtaa (katso "Virtatilan merkkivalo ", sivu 18). Näytön virran kytkeminen Paina -näppäintä (3-4 sekunnin ajan) kunnes koko näppäimistö valaistuu. Vapauta sen jälkeen -näppäin uudelleen (2 sekunnin kuluessa), jotta näppäimistö ei lukitu uudelleen. Kun näppäimistön taustavalo syttyy, virtatilan LED-valo muuttuu vihreäksi, mikä osoittaa näytön kytkeytyvän päälle. Näytön virran kytkeminen pois päältä 1. Avaa näppäimistö (katso "Näppäinten lukitseminen / avaaminen", sivu 17). 2. Kun näppäimistö on avattu, paina -näppäintä (3-4 sekunnin ajan) kunnes koko näppäimistö alkaa vilkkua nopeasti. Vapauta sen jälkeen -näppäin uudelleen (2 sekunnin kuluessa), jotta näppäimistö ei lukitu uudelleen. 4.2 Näppäinten lukitseminen / avaaminen Tietoja Jotta näppäimistön tahattomalta aktivoinnilta voitaisiin välttyä, siinä on sisäänrakennettu lukitus-/avausmekanismi. Tämä tarkoittaa, että näppäimistö on avattava ennen kuin sillä voidaan muuttaa näytön asetuksia. Oletuksena kaikki muut näppäimet paitsi -näppäin himmenevät, mikä osoittaa näppäimistön olevan lukittu. Kun olet avannut näppäimistön, kaikki näppäimet palavat. Kun mitä tahansa näistä näppäimistä painetaan taustavalon ollessa päällä, näppäimen toiminto suoritetaan. Jos mitään ei kuitenkaan tehdä aikakatkaisurajan aikana (10 sekuntia), näppäimet himmenevät ja näppäimistö lukitaan uudelleen. Näppäimistön avaaminen Näppäimistön voi avata kahdella tavalla: 1. Vaihtoehto 1: Paina näytön alalaidassa olevaa näppäimistön avauspainiketta ( ) (0,5 sekunnin ajan) kunnes koko näppäimistö alkaa vilkkua hitaasti. Vapauta sen jälkeen -näppäin uudelleen (2 sekunnin kuluessa), jotta näppäimistö ei lukitu uudelleen. K FI ( FI) MDSC /11/

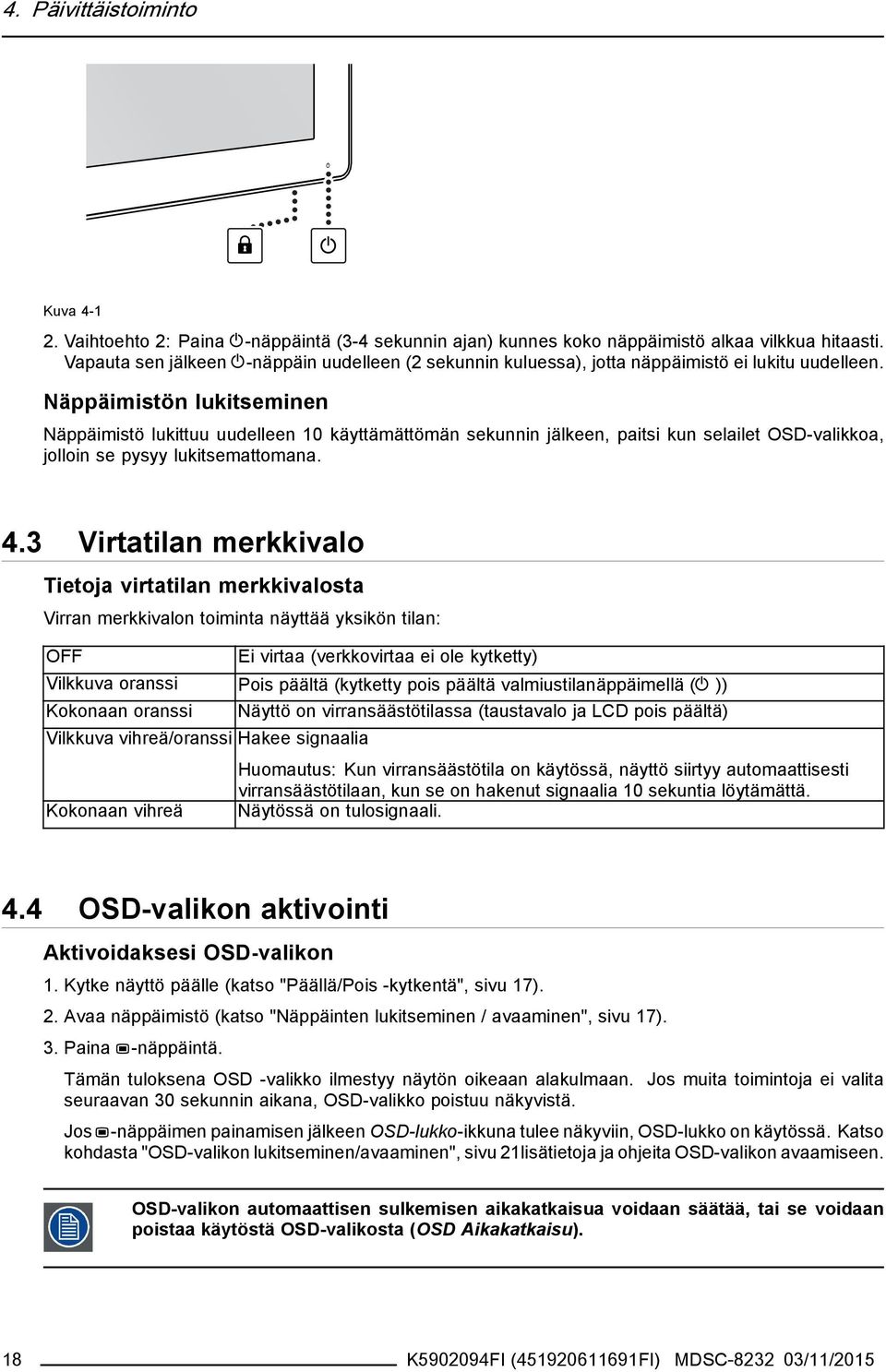

20 4. Päivittäistoiminto Kuva Vaihtoehto 2: Paina -näppäintä (3-4 sekunnin ajan) kunnes koko näppäimistö alkaa vilkkua hitaasti. Vapauta sen jälkeen -näppäin uudelleen (2 sekunnin kuluessa), jotta näppäimistö ei lukitu uudelleen. Näppäimistön lukitseminen Näppäimistö lukittuu uudelleen 10 käyttämättömän sekunnin jälkeen, paitsi kun selailet OSD-valikkoa, jolloin se pysyy lukitsemattomana. 4.3 Virtatilan merkkivalo Tietoja virtatilan merkkivalosta Virran merkkivalon toiminta näyttää yksikön tilan: OFF Ei virtaa (verkkovirtaa ei ole kytketty) Vilkkuva oranssi Pois päältä (kytketty pois päältä valmiustilanäppäimellä ( )) Kokonaan oranssi Näyttö on virransäästötilassa (taustavalo ja LCD pois päältä) Vilkkuva vihreä/oranssi Hakee signaalia Huomautus: Kun virransäästötila on käytössä, näyttö siirtyy automaattisesti virransäästötilaan, kun se on hakenut signaalia 10 sekuntia löytämättä. Kokonaan vihreä Näytössä on tulosignaali. 4.4 OSD-valikon aktivointi Aktivoidaksesi OSD-valikon 1. Kytke näyttö päälle (katso "Päällä/Pois -kytkentä", sivu 17). 2. Avaa näppäimistö (katso "Näppäinten lukitseminen / avaaminen", sivu 17). 3. Paina -näppäintä. Tämän tuloksena OSD -valikko ilmestyy näytön oikeaan alakulmaan. Jos muita toimintoja ei valita seuraavan 30 sekunnin aikana, OSD-valikko poistuu näkyvistä. Jos -näppäimen painamisen jälkeen OSD-lukko-ikkuna tulee näkyviin, OSD-lukko on käytössä. Katso kohdasta "OSD-valikon lukitseminen/avaaminen", sivu 21lisätietoja ja ohjeita OSD-valikon avaamiseen. OSD-valikon automaattisen sulkemisen aikakatkaisua voidaan säätää, tai se voidaan poistaa käytöstä OSD-valikosta (OSD Aikakatkaisu). 18 K FI ( FI) MDSC /11/2015

21 4. Päivittäistoiminto OSD-valikon asemointia voidaan säätää OSD-valikosta (OSD Vaa. As. ja OSD Pys. As.). 4.5 OSD-valikossa liikkuminen OSD-valikkorakenteen kuvaus Seuraavassa näet esimerkin, miltä OSD-valikkorakenne näyttää: Picture Picture advanced Input select Picture 1024x768@100 Hz Profile Factory Brightness 50 Contrast 50 Saturation 30 Configuration Color temperature 6500K 5 System Color space ITU709 Gamma Native Sharpness 10 Kuva Valikkosivut 2. Alivalikot (valikkokohteet) 3. Tilapalkki 4. Valitsin / liukuvalitsin 5. Kohde Harmaana olevat valikkokohteet eivät ole käytettävissä kyseisellä näyttöversiolla. Liikkuaksesi OSD -valikossa Kuva 4-3 K FI ( FI) MDSC /11/

22 4. Päivittäistoiminto Paina -näppäintä avataksesi OSD valikon. Käytä - tai -painiketta siirtyäksesi halutulle valikkosivulle. -painiketta valitaksesi korostettavan päävakun haluamasi valikkosivu on korostettuna, paina likkokohteen. Käytä tai -painikkeita siirtyäksesi muihin Valikkokohteisiin. Paina sitten -painiketta valitaksesi sen. Jos valitsemaasi valikkokohdetta hallitaan liukuvalikolla, käytä tai -painikkeita säätääksesi kohteen arvoa, ja paina -painiketta vahvistaaksesi. Jos valitsemaasi valikkokohdetta hallitaan monivalintavalikolla, käytä tai -painikkeita säätääksesi kohteen arvoa, ja paina -painiketta vahvistaaksesi. Paina uudelleen tai -painiketta valitaksesi muita Valikkokohteita tai poistu Valikkosivulta painamalla -painiketta. 4.6 Pikanäppäintoiminnot Tietoa pikanäppäintoiminnoista Pikanäppäintoimintojärjestelmä on tarkoitettu usein käytettävien toimintojen saatavuuden parantamiseksi ilman tarvetta hakea niitä OSD-valikon kautta. Erilaiset käytettävät pikanäppäintoiminnot ovat: Päälähteen valinta Kirkkauden säätö Pikanäppäinten yleiskatsaus Kuva Päälähteen valinta 2. Kirkkauden vähennys 3. Kirkkauden lisääminen Päälähteen valinta Valitaksesi päälähde nopeasti 1. Avaa näppäimistö (katso "Näppäinten lukitseminen / avaaminen", sivu 17). 2. Paina -näppäintä selataksesi kaikkien mahdollisten tulosignaalien läpi ja valitaksesi päälähteen nopeasti. Käytettävät päälähdevalinnat voivat poiketa eri näyttömalleissa. Päälähteen pikanäppäintoiminto voidaan kytkeä pois päältä OSD-valikosta, jotta päätulolähdettä ei vaihdeta tahattomasti (katso "Lähteen pikanäppäin (päälähdevalinta)", sivu 30). 20 K FI ( FI) MDSC /11/2015

23 4. Päivittäistoiminto Kirkkauden säätö Säätääksesi kirkkautta nopeasti 1. Avaa näppäimistö (katso "Näppäinten lukitseminen / avaaminen", sivu 17). 2. Kun OSD-valikko on näytöllä, paina -tai -painiketta säätääksesi kirkkautta haluamaksesi. Brightness 50 Kuva OSD-valikon lukitseminen/avaaminen Tietoja OSD-lukituksesta OSD-lukitus voidaan ottaa käyttöön epätoivotun käytön estämiseksi kohdassa "OSD-lukko", sivu 33 kuvatulla tavalla. Kun OSD on lukittu, -näppäimen painaminen näppäimistön lukitsemisen jälkeen ei aktivoi OSD-valikkoa vaan näyttää OSD-lukko-ikkunan. OSD-valikkoa voi käyttää vasta näppäinsarjan painalluksen jälkeen. Lukitaksesi / avataksesi valikon 1. Avaa näppäimistö (katso "Näppäinten lukitseminen / avaaminen", sivu 17). 2. Paina -näppäintä. 3. Kun OSD-lukko-ikkuna tulee näkyviin, avaa OSD-valikko painamalla seuraava näppäinsarja:,,, Uusi tähti ilmestyy ruutuihin jokaisella näppäimen painalluksella. Mikäli painamasi näppäinsarja on oikein, OSD-päävalikko aktivoituu painettuasi neljättä painiketta. Lopettamisen jälkeen OSD-valikko lukittuu taas automaattisesti. OSD lock Sequence: Kuva 4-6 K FI ( FI) MDSC /11/

24 4. Päivittäistoiminto 22 K FI ( FI) MDSC /11/2015

25 5. Lisätoiminnot 5. LISÄTOIMINNOT 5.1 Kuvavalikko Profiili Tietoa profiileista Valitaksesi profiilin tarkoituksena ladata ennalta määriteltyjä kuvaparametrejä, kuten Kirkkaus, Kontrasti, Värikylläisyys, Syöttövalinta (ensisijainen ja toissijainen), Monikuvannuksen asetukset ym. Käyttäjä voi muokata oletusarvoisia toisiinsa liittyviä kuvaparametrejä ja tallentaa uudet parametriasetukset käyttäjäprofiilien Käyttäjä 1, Käyttäjä 2 tai Käyttäjä 3 alla. Tehdasasetusta ja Röntgenprofiilia voidaan muokata väliaikaisesti, mutta tehdasoletusarvoja ei voi kirjoittaa yli, ja ne voidaan aina palauttaa palautusprofiilivalikkokohteen kautta. Käytettävät näyttösi profiilit ovat: Tehdas Röntgen (kun valitset tämän profiilin, Gamma ja Värilämpötila asetetaan automaattisesti tilaan DICOM ja Natiivi) Käyttäjä 1 Käyttäjä 2 Käyttäjä 3 Valitaksesi profiili 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Profiili -alivalikkoon. 4. Valitse yksi profiilivaihtoehdoista ja vahvista Kirkkaus Säätääksesi kirkkautta 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Kirkkaus -alivalikkoon. Komentorivi Kirkkaus on korostettu. 4. Säädä haluamasi kirkkaus ja vahvista. Valittu kirkkaus pysyy vakiotasoisena automaattisella taustavalon vakaustoiminnolla. Kirkkautta voidaan myös säätää pikanäppäintoiminnolla. K FI ( FI) MDSC /11/

26 5. Lisätoiminnot Kirkkautta voidaan säätää hallinnoimalla ainoastaan taustavalon määrää Kontrasti Säätääksesi kontrastia 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Kontrasti -alivalikkoon. Komentorivi Kontrasti on korostettu. 4. Säädä haluamasi kontrastitaso ja vahvista Värikylläisyys Säätääksesi värikylläisyyttä 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Värikylläisyys -alivalikkoon. Komentorivi Värikylläisyys on korostettu. 4. Säädä haluamasi värikylläisyystaso ja vahvista Värilämpötila Tietoa värilämpötilan esiasetuksista Käytettävät värilämpötilan esiasetukset ovat: 5600K 6500K 7600K 9300K Natiivi Käyttäjä Tehdasasetukset - Valkopiste: Värilämpötilaan liitetty valkopiste: 5600K, 6500K, 7600K tai 9300K ovat tehtaan kalibroimia, joissa on enimmäisvalaistuksen jatkuva vähennys verrattuna natiiviin värilämpötilaan. Vain siinä tapauksessa, että käyttäjän määrittelelmä esiasetus on valittuna, on mahdollista käyttää värinsäätökomentoja punaisen, vihreän ja sinisen päävärin vahvistuksen ja offsetin säätämiseen. Valitaksesi värilämpötilan esiasetuksen 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 24 K FI ( FI) MDSC /11/2015

27 5. Lisätoiminnot 3. Mene Värilämpötila -alivalikkoon. 4. Valitse yksi esimääritellyistä värilämpötiloista ja vahvista. Huomautus:Jos valitsit Käyttäjän värilämpötila -esiasetuksen, näet uuden valikon, mistä voit manuaalisesti säätää heijastusta ja punaisen, vihreän ja sinisen offsetiä Väriavaruus Tietoa väriavaruuden esiasetuksista Käytettävät väriavaruuden esiasetukset ovat: ITU709 Natiivi (lähellä DCI-P3:a) Tehdasasetukset - Väritila: Kun ITU 709 on valittuna, Värin valkopiste ja RGB-päävärit ovat säädettyinä HDTV / srgb -väritilan määrittelyjen mukaiseksi ITU-709 -suosituksessa. RGB:n ensisijainen kalibrointi suoritetaan käytetyn LCD -paneelin fyysisten rajoitusten mukaisesti. Valitaksesi väriavaruuden esiasetuksen 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Väriavaruus-alivalikkoon. 4. Valitse yksi esimääritellyistä väriavaruuksista ja vahvista Gamma Tietoa gamma-esiasetuksista Käytettävät gamma-esiasetukset ovat: Native (korjauskäyrää ei lisätä) DICOM (harmaasävytasot seuraavat läheisesti DICOM-käyrää) Valitaksesi gammaesiasetuksen 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Gamma -alivalikkoon. 4. Valitse yksi gamma-esivalinnoista ja vahvista Terävyys Säätääksesi terävyyttä 1. Ota OSD päävalikko esille. 2. Siirry Kuva -valikkoon. 3. Mene Terävyys -alivalikkoon. Komentorivi Terävyys on korostettu. K FI ( FI) MDSC /11/

28 5. Lisätoiminnot 4. Säädä haluamasi terävyystaso ja vahvista. 5.2 Kuvan lisäasetusvalikko Mustan taso Tietoa mustan tasosta Tämä komento antaa lisätä tai vähentää kuvan syöttösignaalin offset -arvoa (käytettävissä vain videoformaateissa). Säätääksesi mustan tasoa 1. Ota OSD päävalikko esille. 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Mustan taso -alivalikkoon. Komentorivi Mustan taso on korostettu. 4. Säädä haluamasi mustan taso ja vahvista Latenssi Tietoa latenssista Videon latenssi määritetään viipeenä, joka on siirtymäaika monitorin videotulosta vastaavan valolähdön tuottamiseen näytöllä. Käytettävät latenssitilat näytössäsi ovat: Diagnostiikka: Paras kuvalaatu Kirurginen: Pienin latenssi, optimoitu nopeasti muuttuvalle kuvalle Latenssitilan valitseminen 1. Ota OSD päävalikko esille. 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Mene Latenssi-alivalikkoon. 4. Valitse yksi latenssitiloista ja vahvista Kuvan koko Tietoa kuvakoosta Käytettävät näyttösi kuvakoot ovat: Aspekti (täytä näyttö suurimmassa mitassa, ei kuvasuhteen muokkausta) Natiivi (syötä pikselit LCD -pikselikarttaan, ei skaalausta) Sekä aspektissa että natiivissa kuva voidaan esittää mustilla palkeilla rajattuna ylhäällä/alhaalla tai vasemmalla/oikealla. Valitaksesi kuvakoko 1. Ota OSD päävalikko esille. 2. Siirry Kuvan lisäasetukset -valikkoon. 26 K FI ( FI) MDSC /11/2015

29 5. Lisätoiminnot 3. Mene Kuvan koko -alivalikkoon. 4. Valitse yksi kuvakokovaihtoehdoista ja vahvista Vaakasuuntainen peilaus Tietoa vaakasuuntaisesta peilauksesta Tämä toiminto peilaa näytön kuvan vaakasuunnassa, jolloin vasen sisältö näkyy oikealla ja päin vastoin. Vaakasuuntaisen peilauksen kytkeminen päälle/pois 1. Ota OSD-päävalikko esille. 2. Siirry Kuvan lisäasetukset -valikkoon. 3. Siirry Vaakasuuntainen peilaus -alivalikkoon. 4. Ota käyttöön / poista vaaksuuntainen peilaus käytöstä haluamasi mukaan ja vahvista. 5.3 Tulovalintavalikko Päälähde Tietoa päälähteistä Käytettävät näyttösi päälähteet ovat: DVI SDI DisplayPort Nexxis (vain versio MDSC-8232 MNA) Käytettävät päälähdevalinnat voivat poiketa eri näyttömalleissa. Päälähde voidaan valita myös nopeasti tulovalintanäppäimellä ( ) ilman OSD-valikossa navigoimista. Valitaksesi päälähde 1. Ota OSD-päävalikko esille. 2. Siirry Tulovalinta-valikkoon. 3. Mene Päälähde -alivalikkoon. 4. Valitse yksi päälähteistä ja vahvista DisplayPort-tila Tietoja DisplayPort-tilasta Käytettävät DisplayPort (DP) -tilat näytössäsi ovat: K FI ( FI) MDSC /11/

30 5. Lisätoiminnot DP 1.2 MST DP 1.1 pää DP 1.1 kaksois Katso teknisistä tiedoista yleiskuvaus hyväksytyistä videomuodoista. DisplayPort-tilan valitseminen 1. Ota OSD-päävalikko esille. 2. Siirry Tulovalinta-valikkoon. 3. Mene DP-tila-alivalikkoon. 4. Valitse yksi DisplayPort-tiloista ja vahvista Automaattihaku Tietoja automaattihausta Kun tulovalinnan automaattihakutoiminto otetaan käyttöön, näyttö tunnistaa automaattisesti liitetyn lähteen ja näyttää sen näytössä. Automaattisen haun ottaminen käyttöön / pois käytöstä 1. Ota OSD-päävalikko esille. 2. Siirry Tulovalinta-valikkoon. 3. Mene Automaattihaku-alivalikkoon. 4. Ota käyttöön / poista automaattihaku käytöstä haluamasi mukaan ja vahvista Vikatulo Tietoja vikatulosta Tämän toiminnon avulla näyttö voi siirtyä automaattisesti vikalähteeseen (varalähde), jos Display- tai Nexxis-päälähde puuttuu. Näyttö palauttaa pääsyötön automaattisesti heti signaalin palauduttua. Käytettävät näyttösi vikatulot ovat: Ei saatavilla DVI SDI Vikatulo voidaan valita vain, kun 1. Automaattihaku-toiminto on pois päältä (katso "Automaattihaku", sivu 28), ja kuvatila -toiminto on pois päältä (katso "2. kuvatila", sivu 29). Jos edes jompikumpi toiminnoista on käytössä, vikatila on pois käytöstä. Kun molemmat toiminnot kytketään pois, vikatila otetaan käyttöön valitulla vikatulolla. Vikatulo aktivoidaan noin 7 sekunnin kuluessa siitä, kun päätulo (DisplayPort tai Nexxis) on menetetty. 28 K FI ( FI) MDSC /11/2015

31 5. Lisätoiminnot Päälähdettä voidaan muuttaa, mutta vikatulo pysyy ennallaan. Uuden päälähteen valinnan ja synkronoinnin aikana vikatoiminto on hetkellisesti (7 sek.) pois käytöstä. Vikatulon valinta 1. Ota OSD päävalikko esille. 2. Siirry Tulovalinta-valikkoon. 3. Mene Vikatulo-alivalikkoon. 4. Valitse yksi vikatuloista ja vahvista kuvatila Tietoa 2. kuvatiloista Tämän toiminnon avulla voit näyttää toisen tulolähteen pienenä kuvana päälähteen sisällä. Käytettävät näyttösi 2. kuvatilat ovat: Off: Suuri PiP: 50 % näytön korkeudesta oikeassa ylänurkassa Pieni PiP: 30 % näytön korkeudesta oikeassa ylänurkassa Valitaksesi 2. kuvatilan 1. Ota OSD päävalikko esille. 2. Siirry Tulovalinta-valikkoon. 3. Valitse 2. Kuvatila -alivalikko. 4. Valitse yksi toisista kuvatiloista ja vahvista kuvalähde 2. kuvalähde Käytettävät näyttösi 2. kuvalähteet ovat: DVI SDI Itsenäinen siirtofunktio: Gamma ja värin lämpötila 2. kuvalähteelle ovat aina asetettuja alkuperäisen mukaisiksi ja 6 500K riippumatta Pääkuvalähteen siirtotoiminnosta. DICOM -kuvan täydellinen visualisointi voidaan valita käyttämällä DICOM-syöttösignaalia Pääkuvana, ja tarvittaessa Videokuvaa 2. kuvana. Valitaksesi 2. kuvalähteen 1. Ota OSD päävalikko esille. 2. Siirry Näyttöformaatti -valikkoon. 3. Valitse 2. Kuvalähde -alivalikko. 4. Valitse yksi toisista kuvalähteistä ja vahvista. K FI ( FI) MDSC /11/

32 5. Lisätoiminnot 5.4 Asetusvalikko Tiedot Tietoa tiedoista Saatavilla olevat näyttösi tiedot ovat: Malli (kaupallinen tyyppitunniste) Toimintatunnit (laitteen toimintatunnit) Emolevyn julkaisu (laitteisto- ja laiteohjelmistotunnisteet) MNA-julkaisu (laiteohjelmistotunniste) Eth1 pää (näytön pää-ethernet-portin (1) IP-osoite) Eth2 2. (näytön toisen Ethernet-portin (2) IP-osoite) Näppäimistön julkaisu (laitteisto- ja laiteohjelmistotunnisteet) SDI-moduulin julkaisu (laitteisto- ja laiteohjelmistotunnisteet) Sarjanumero (yksikön sarjanumero) Pää-FPGA-julkaisu (laiteohjelmistotunniste) Saadaksesi tämä tieto: 1. Ota OSD-päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene Tiedot -alivalikkoon. Eri tiedot on esitetty Kieli Tietoa kielistä Käytettävät OSD-valikon näyttökielet ovat: Englanti Ranska Saksa Espanja Italia Valitaksesi kielen 1. Ota OSD-päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene Kieli -alivalikkoon. 4. Valitse yksi kielivaihtoehdoista ja vahvista Lähteen pikanäppäin (päälähdevalinta) Tietoja lähteen pikanäppäimestä Oletuksena lähteen pikanäppäin ( ) mahdollistaa kaikkien tulolähteiden selaamisen ja päälähteen nopean valitsemisen ilman OSD-valikossa navigoimista. Tämä pikanäppäintoiminto voidaan kytkeä pois päältä OSD-valikosta, jotta päätulolähdettä ei vaihdeta tahattomasti. Ottaaksesi käyttöön / poistaaksesi käytöstä lähteen pikanäppäimen 1. Ota OSD-päävalikko esille. 30 K FI ( FI) MDSC /11/2015

33 5. Lisätoiminnot 2. Siirry Asetukset -valikkoon. 3. Mene Lähteen pikanäppäin -alivalikkoon. 4. Ota käyttöön / poista päälähteen pikanäppäin käytöstä haluamasi mukaan ja vahvista OSD asetus OSD vaakasuora asema Säätääksesi OSD:n vaakasuoraa asemointia 1. Ota OSD päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene OSD -asetukset -alivalikkoon. 4. Valitse OSD Vaaka. As. Komentorivi OSD Vaaka. As. on korostettu. 5. Säädä haluamasi OSD -vaakasuora asema ja vahvista OSD pystysuora asema Säätääksesi OSD:n pystysuoraa asemointia 1. Ota OSD päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene OSD -asetukset -alivalikkoon. 4. Valitse OSD Pys. As. Komentorivi OSD Pys. As. on korostettu. 5. Säädä haluamasi OSD -pystysuora asema ja vahvista OSD-aikakatkaisu TIetoa OSD-aikakatkaisusta OSD-valikko voi sulkeutua automaattisesti, kun viimeisestä valinnasta on kulunut tietty aika. Käytettävät OSD-aikakatkaisun esiasetukset ovat: 10 Sek. 20 Sek. 30 Sek. 60 Sek. Pois käytöstä (=5 minuuttia) Säätääksesi OSD:n aikakatkaisua 1. Ota OSD-päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene OSD -asetukset -alivalikkoon. 4. Valitse OSD Aikakatkaisu. 5. Valitse yksi OSD -aikakatkaisuarvo ja vahvista. K FI ( FI) MDSC /11/

34 5. Lisätoiminnot Palautusprofiili Tietoa palautusprofiileista Profiilin palautus tarkoittaa tehdasasetusten palauttamista (Tehdas- ja Röntgenprofiilit) tai käyttäjän määrittelemien profiilien palautusta. Käytettävät näyttösi palautuskutsuprofiilit ovat: Tehdas Röntgen Käyttäjä 1 Käyttäjä 2 Käyttäjä 3 Palauttaaksesi profiilin 1. Ota OSD päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene Palautusprofiili -alivalikkoon. 4. Valitse yksi profiileista palautettavaksi ja vahvista Tallenna profiili Tietoa profiilin tallentamisesta Käyttäjä voi muokata oletusarvoisia toisiinsa liittyviä kuvaparametreja ja tallentaa uudet parametriasetukset käyttäjäprofiilille Käyttäjä 1, Käyttäjä 2 tai Käyttäjä 3. Tehdasasetusta ja Röntgenprofiilia voidaan muokata, mutta tehdasoletusarvoja ei voi kirjoittaa yli, ja ne voidaan aina palauttaa palautusprofiilivalikkokohteen kautta. Käytettävät näyttösi profiilit, jotka voit tallentaa ovat: Käyttäjä 1 Käyttäjä 2 Käyttäjä 3 Tallentaaksesi profiili 1. Ota OSD päävalikko esille. 2. Siirry Asetukset -valikkoon. 3. Mene Tallenna profiili -alivalikkoon. 4. Valitse yksi profiilivaihtoehdoista tallennettavaksi ja vahvistettavaksi. 5.5 Järjestelmävalikko DVI-virta Tietoa DVI-virrasta Tällä asetuksella voit valita DVI-liittimen nastan, johon +5v DC -syöttö kytketään. Käytettävät vaihtoehdot ovat: 32 K FI ( FI) MDSC /11/2015

35 5. Lisätoiminnot Ei käytössä +5V Nastassa 14 +5V Nastassa 16 DVI-virran valitseminen 1. Ota OSD päävalikko esille. 2. Siirry Järjestelmä -valikkoon. 3. Mene DVI-virtalähde-alivalikkoon. 4. Valitse yksi vaihtoehdoista ja vahvista DisplayPort-virta Tietoa DisplayPort-virrasta Tämän asetuksen avulla voit valita, syötetäänkö +3V3 DC -virta DisplayPort-liittimeen vai ei. Käytettävät vaihtoehdot ovat: Ei käytössä +3V3 DP-päälähteessä DisplayPort-virran valitseminen 1. Ota OSD-päävalikko esille. 2. Siirry Järjestelmä -valikkoon. 3. Mene DP-virta-alivalikkoon. 4. Valitse yksi vaihtoehdoista ja vahvista OSD-lukko Tietoja OSD-lukosta Tämän asetuksen avulla voit välttää ei-toivottua OSD-valikkotoimintojen käyttöä. OSD-valikkoa voi käyttää vasta näppäinsarjan painalluksen jälkeen, kun OSD-lukko on otettu käyttöön. Katso "OSD-valikon lukitseminen/avaaminen", sivu 21. Lukitaksesi/avataksesi OSD-lukituksen 1. Ota OSD-päävalikko esille. 2. Siirry Järjestelmä-valikkoon. 3. Mene OSD-lukko-alivalikkoon. 4. Ota käyttöön / poista OSD-lukko käytöstä haluamasi mukaan ja vahvista Virransäästö Tietoa virransäästöstä Kun valittuja tuloja ei ole (pää, 2. ja vika), tämä asetus antaa näytön sammuttaa taustavalon ja siirtyä virransäästötilaan. Kun jokin valituista tuloista on taas saatavilla, näyttö poistuu virransäästötilasta ja näyttää kuvan. Näyttö poistuu virransäästötilasta myös OSD-valikon aktivoimalla. Kun Automaattihaku-toiminto on käytössä (katso "Automaattihaku", sivu 28), näyttö ei siirry virransäästötilaan, vaikka tuloja ei olisi. K FI ( FI) MDSC /11/

36 5. Lisätoiminnot Ottaaksesi virransäästön käyttöön / poistaaksesi sen käytöstä 1. Ota OSD-päävalikko esille. 2. Siirry Järjestelmä -valikkoon. 3. Mene Virransäästö -alivalikkoon. 4. Ota virransäästö käyttöön / poista käytöstä haluamasi mukaan ja vahvista DVI-lähtö Tietoa DVI-lähdöstä Tämän asetuksen avulla voit ottaa käyttöön tai poistaa käytöstä näytön DVI-lähtötoiminnon. Kun DVIlähtö otetaan käyttöön, koko näytön kuva toistetaan (mukaan lukien OSD) FHD-signaalina (1080p) DVIlähtöliittimestä. 4K-kuvilla kuvan keskikohta skaalataan alas FHD-resoluutioon. DVI-lähdön ottaminen käyttöön / pois käytöstä 1. Ota OSD-päävalikko esille. 2. Siirry Järjestelmä -valikkoon. 3. Mene DVI-lähtö-alivalikkoon. 4. Ota käyttöön / poista DVI-lähtö käytöstä haluamasi mukaan ja vahvista. 34 K FI ( FI) MDSC /11/2015

37 6. Tärkeää tietoa 6. TÄRKEÄÄ TIETOA 6.1 Turvallisuustiedot Yleisiä suosituksia Lue nämä turvallisuus- ja käyttöohjeet ennen kuin aloitat näyttölaitteen käytön. Säilytä turvallisuus- ja käyttöohjeet myöhempää käyttöä varten. Noudata kaikkia näyttölaitteessa ja oppaissa olevia varoituksia. Noudata kaikkia käyttöä koskevia ohjeita. Sähköisku tai tulipalovaara Välttääksesi sähköiskua tai tulipalovaaraa: Älä poista koteloa. Laitteen sisällä ei ole huollettavia osia. Jätä laitteen huolto pätevälle asentajalle. Älä altista tätä laitetta sateelle tai kosteudelle. Laitteen muutokset: Älä muokkaa laitteistoa ilman valmistajan valtuutusta. Ennaltaehkäisevä ylläpito Ennaltaehkäisevän ylläpidon suorittaminen ei ole oleellista. Kausihuoltotarkastukset ovat oleellisia, jotta monitori pysyy ihanteellisessa tilassa ja jotta turvallinen käyttö varmistetaan. Suosittelemme monitorin toiminnallisuuden ja turvallisuuden testaamista säännöllisin väliajoin (vähintään kerran vuodessa). Suojauksen tyyppi (sähköinen): Laitteet, joissa on ulkoinen virtalähde: Luokan I laite Turvallisuusaste (helposti syttyvä anesteettinen seos): Laite ei sovellu käytettäväksi tilassa, missä käytetään helposti syttyviä anesteettisia seoksia, jotka sisältävät ilmaa, happea tai ilokaasua. Laite ei sovellu potilaskäyttöön Laite on suunniteltu käytettäväksi ensisijaisesti sellaisissa käyttökohteissa, missä potilaskontaktit ovat epätodennäköisiä (ei soveltuvaa osaa) Näyttölaitetta ei saa käyttää yhdessä elvytyslaitteiden kanssa. Käyttäjän ei pidä koskea laitetta tai sen signaalinsyöttöportteja (SIP)/signaalin ulostuloportteja (SOP) ja potilasta samanaikaisesti. Tehtäväkriittiset käyttökohteet Suosittelemme, että tehtäväkriittisiin käyttökohteisiin järjestetään aina varanäyttö, joka voidaan ottaa käyttöön nopeasti. Sähköisten leikkausveitsien käyttö Pidä mahdollisimman paljon tilaa sähkökirurgisen generaattorin ja muiden sähkölaitteiden (kuten monitorien) välillä. Aktiivinen sähkökirurginen generaattori voi aiheuttaa niihin häiriöitä. Häiriöt saattavat aktivoida näytön OSD -valikon ja häiritä siten näytön toimintaa. K FI ( FI) MDSC /11/

38 6. Tärkeää tietoa Virtaliitäntä - Laitteisto, jossa on ulkoinen 24 VDC virtalähde Tehovaatimukset Laitteiden virta on oltava lääketieteelliseen käyttöön hyväksyttyä 24 VDC ( ) SELV -virtaa. Sairaalakäyttöön hyväksyttyyn DC ( )-virtalähteeseen on syötettävä AC-verkkovirtaa. Virtalähde on määritelty osaksi ME -laitteistoa tai yhdistelmä on määritelty osaksi ME -järjestelmää. Välttääksesi sähköiskun riskiä, tämän laitteen saa liittää vain pistorasiaan, jossa on suojamaa. Laite on assennettava helposti käytettävän pistorasian lähelle. Tämä näyttölaite on suunniteltu jatkuvaan käyttöön. Virtajohdot: Eurooppa: H05VV-F- tai H05VVH2-F-PVC-johto sopivalla EU-pistokkeella. USA ja Kanada: käytetyn johdon on oltava sairaalaluokkaa ja sen on sisällytettävä ohjeet luotettavaan maadoitukseen, joka saavutetaan vain kun laitteisto on liitetty vastaavaan pistorasiaan, joka on merkitty vain sairaalakäyttöön tai sairaalaluokituksella. Nämä ohjeet on oltava merkittynä joko laitteistoon tai virtajohdon lappuun. Transientti ylijännite Jos laite on pitkän aikaa pois käytöstä, irrota se AC -pistokkeesta välttääksesi transientin ylijännitteen aiheuttamia vaurioita. Poistaaksesi virrantulon laitteesta kokonaan, irrota virtajohto AC -pistokkeesta. Yhteydet Ulkoiset liitännät muiden oheislaitteiden kanssa on oltava IEC painoksen lausekkeen 16 tai lääketieteellisten sähkölaitteiden IEC taulukko BBB.201 mukaisia. Vesi ja kosteus Näyttö täyttää IP20-vaatimukset. Vain näytön etupuoli on täyttää IP45-luokituksen. Virtalähde täyttää vain IP22-luokituksen. Tuuletus Älä peitä tai tuki koteloinnin tuuletusaukkoja. Kun asennat laitetta kaappiin, tai muuhun suljettuun tilaan, tarkista tarvittava tila yksikön ja kaapin seinien välillä. Asennus Aseta näyttö tasaiselle, kiinteälle ja vakaalle tasolle, jota voidaan kuormittaa vähintään kolmen näyttölaitteen painolla. Jos käytät tarkoitukseen epävakaata vaunua tai telinettä, näyttölaite voi pudota ja aiheuttaa vakavia henkilövahinkoja ja laitevaurioita. Älä salli laitteen päälle kiipeämistä tai sitä vasten nojaamista. Kun säädät laitteen kulmaa, liikuta sitä hitaasti estääksesi laitetta liikkumasta tai luisumasta pois sen telineeltä tai varrelta. Laitteen ollessa kiinni varressa, älä käytä laitetta kahvana tai tartu siihen liikutellaksesi sitä. Katso varren käyttöohjeista, kuinka sitä liikutellaan näytön kanssa. Kiinnitä huomiota turvallisuuteen asennuksen aikana, kausihuoltoihin ja laitteen tutkimiseen. Riittävää asiantuntemusta vaaditaan laitteen asennuksessa, erityisesti seinän kestävyyden arvioinnissa tai varren ja kattokoukun kestävyydessä näytön painoon verrattuna. Varmista, että jätät tämän laitteen seinään kiinnittämisen täysin pätevälle ammattilaiselle, ja kiinnität riittävää huomiota turvallisuuteenasennuksenjakäytönaikana. Valmistaja ei ole vastuussa mistään vauriosta tai vammasta, joka on aiheutunut laitteen huolimattomasta käsittelystä tai virheellisestä asennuksesta. 36 K FI ( FI) MDSC /11/2015

39 6. Tärkeää tietoa Yleisiä varoituksia Kaikki laitteet ja täydelliset asetukset on testattava ja validoitava ennen käyttöönottoa. Loppukäyttäjän tasolla on oltava varalaite käytettävissä siltä varalta, että näyttöön tulee vika. Tekniset tiedot Näyttö on tarkoitettu sisäkäyttöön Monitori on tarkoitettu käytettäväksi maisema-asennossa -10 asteen kallistuksessa (taaksepäin) ja +10 (eteenpäin) Luokan I laite, sähköiskusuojatyypistä riippuen Monitoria ei ole tarkoitettu desinfioitavaksi Monitorissa ei ole sovellettavia osia. Monitorin etupuolta ja muovikoteloa on kuitenkin käsitelty sovellettavina osina, koska ne saattavat vahingossa olla kosketuksissa potilaaseen <1 minuutin. Tämän näyttölaitteen yhteensopivuus lääketieteellisen turvallisuuden ja EMC-vaatimusten kanssa on testattu ulkoisella (valinnaisella) lääketieteellisellä Skynet-virtalähteellä, malli XP Power AHM250PS24T. Jos käytetään eri virtalähdettä, lisätutkimukset turvallisuudesta ja EMC-vaatimuksista on suoritettava järjestelmätasolla. Kotelo on tarkistettava törmäysvaurioiden varalta. Kysy tietoja pätevältä huoltoteknikolta Tämä laite täyttää seuraavien normien vaatimukset: Lääketieteelliset laitteet: IEC : 2012 painos 3.1 (sähkökäyttöiset lääkintälaitteet osa 1: Yleiset vaatimukset turvallisuudelle ja olennaiselle suorituskyvylle) EN : A1:2013 (sähkökäyttöiset lääkintälaitteet. Osa 1: Yleiset vaatimukset turvallisuudelle ja olennaiselle suorituskyvylle) ANSI/AAMI ES : 2005/(R)2012 ja A1:2012, C1:2009/(R)2012 ja A2:2010/(R) Sähkökäyttöiset lääkintälaitteet, osa 1: Yleiset vaatimukset turvallisuudelle ja olennaiselle suorituskyvylle. CAN/CSA-C22.2 No : 14 Sähkökäyttöiset lääkintälaitteet - Osa 1: Yleiset vaatimukset turvallisuudelle ja olennaiselle suorituskyvylle (harmonisoitu painoksen 3.1 kanssa) EMC: IEC / EN : 2007 EN / CISPR11 (MDSC-8232: Luokka B) Skandinaviaa koskevat poikkeukset kohtaan CL: 1.7.2: Suomi: Laite on liitettävä suojamaadoituskoskettimilla varustettuun pistorasiaan Norja Apparatet må tilkoples jordet stikkontakt Ruotsi: Apparaten skall anslutas till jordat uttag 6.2 Ympäristövaikutukset Jätteiden hävitystä koskevat tiedot Sähkö- ja elektroniikkajäte Tämä tuotteessa oleva symboli ilmaisee, että tuote kuuluu Euroopan parlamentin ja neuvoston sähkölaitteiden ja elektronisten laitteiden jätteidenkäsittelyä (WEEE) koskevan direktiivin 2012/19/EU piiriin eikä sitä saa hävittää kotitalousjätteen seassa. Hävitä laite toimittamalla se sähkö- ja elektroniikkajät- K FI ( FI) MDSC /11/

40 6. Tärkeää tietoa teelle tarkoitettuun kierrätyspisteeseen. Mahdollisten ihmisille ja ympäristölle aiheutuvien haittojen välttämiseksi on suositeltavaa erotella tällaiset esineet muusta jätteestä ja kierrättää ne vastuullisella tavalla materiaalien kestävän jälleenkäytön edistämiseksi. Lisätietoa tämän tuotteen kierrättämisestä saat ottamalla yhteyttä paikallisiin jätehuollosta vastuussa oleviin viranomaisiin. Lisätietoa saat vierailemalla Barcon verkkosivustolla osoitteessa: Barco/weee Turkin RoHS-yhteensopivuus Türkiye Cumhuriyeti: AEEE Yönetmeliğine Uygundur. [Turkin tasavalta: WEE-direktiivin mukaisesti] 中 国 大 陆 ROHS (Manner-Kiinan RoHS) 根 据 中 国 大 陆 电 子 信 息 产 品 污 染 控 制 管 理 办 法 ( 也 称 为 中 国 大 陆 RoHS), 以 下 部 分 列 出 了 Barco 产 品 中 可 能 包 含 的 有 毒 和 / 或 有 害 物 质 的 名 称 和 含 量 中 国 大 陆 RoHS 指 令 包 含 在 中 国 信 息 产 业 部 MCV 标 准 :" 电 子 信 息 产 品 中 有 毒 物 质 的 限 量 要 求 " 中 "Kiinan sähköisten tiedonvälityslaitteiden aiheuttaman saasteidenhallinnan" (Myös Manner-Kiinan RoHs mukaan), seuraavassa taulukossa luetteloidaan myrkyllisten ja/tai vaarallisten aineiden nimet, joita tuote saattaa sisältää. Manner-Kiinan RoHs on mukana Kiinan Informaatioteollisuuden ministeriön MCV -standardissa osastolla "Myrkyllisten aineiden raja-arvovaatimukset sähköisissä tiedonvälityslaitteissa". 零 件 项 目 ( 名 称 ) Komponentin nimi 印 制 电 路 配 件 Tulostetut piirikokoonpanot 液 晶 面 板 LCD-paneeli 外 接 电 ( 线 ) 缆 Ulkoiset kaapelit 內 部 线 路 Sisäinen kaapelointi 金 属 外 壳 Metallikotelo 塑 胶 外 壳 Muovikotelo 散 热 片 ( 器 ) Jäähdytyssiilit 风 扇 Tuuletin 电 源 供 应 器 Virtalähde 文 件 说 明 书 Paperiset ohjekirjat 有 毒 有 害 物 质 或 元 素 Vaaralliset aineet ja elementit 铅 Pb 汞 Hg 镉 Cd 六 价 铬 Cr6+ 多 溴 联 苯 PBB X O O O O O X O O O O O X O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O X O O O O O O O O O O O 多 溴 二 苯 醚 PBDE 38 K FI ( FI) MDSC /11/2015
