1 Trimble Access ja TBC versiokatsaus - Uudet toiminnot tehostavat työnkulkua Kari Immonen Aiheet Yleistä ohjelmistopäivityksistä Trimble Access kehitys Trimble Business Center kehitys Yleistä päivityksistä Tarkista päivitysoikeuden päättymisen päivämäärä Uuden päivityksen tilaaminen 0 90 pv päättymisestä Normaali päivitys joka jatkuu edellisen päättymisestä 12 kk Tilaaminen yli 90 pv 12 kk päättymisestä Päivitysoikeuden uudistaminen joka alkaa tilaushetkestä ja jatkuu 12 kk Päivitys yli 12 kk päättymisestä Loyalty-promo päivityskampanjat voimassa toistaiseksi Alkaa tilaushetkestä ja jatkuu 12 kk 1

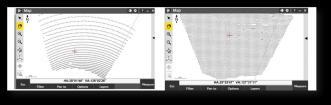

2 Trimble Access Ver Tuki S5, S7 ja S9 takymetreille Tuki R8s vastaanottimelle Tuki Geo7 laser rangefinderille Takymetriskannaus Surescan Skannatut pisteet näkyvät myös karttanäkymässä, aikaisemmin toimi vain Tablet PC:ssä Ver VISION tekniikka Kameraominaisuuksia paranneltu mm HDR Kuvien päälle voidaan kirjoittaa ja piirtää Tuki AT360 aktiiviprisman ebubblelle NMEA ulostulo vastaanottimesta Tuki Trimble R2 vastaanottimelle Tuki TDL2.4 ulkoiselle robottiradiolle Tablet PC:n näyttö voidaan nyt jakaa ohjelman, kartan ja kameran välillä 2

3 Ver Karttanäkymässä voidaan DXF taustakarttaan luoda solmupisteitä esim viivojen päihin joita sitten voi hyödyntää merkinnässä ja laskennassa Tiedostonhallinnassa muutos Skannaus- ja kuvatiedostot tallentuvat omaan kansioon (<jobnimi> Files-kansio) Prismavalikon uudet ominaisuudet Prismoille voidaan antaa nimet 10 kpl erilaista prismaa listaan Ctrl + P avaa prismavalikon Ver Maastomalli Offset voidaan asettaa kohtisuoraan mallia kohtaan, aikaisemmin oli aina vertikaali offset Maastomallia voi editoida esim poistaa kolmioita Tablet PC tukee eleitä karttanäytössä Tukee uutta SX10 takymetrikeilainta Korkeuden merkintä TIFF taustakuvien käyttö karttanäkymässä GeoTIFF tai maailmatiedosto mukana 100 Mb kokoinen kuva käyttää vain muutaman Mb työmuistia Ver Maastomalliaineiston käyttö tehostettu karttanäkymässä Työtiedostojen kopiointi esim tikulle. Job-tiedostot ja siihen liittyvät kuvat ja skannausteidostot Tablet PC:ssä voi tehdä tiedonsiirron suoraan usb-tikulle Merkintänäkymässä voidaan hyödyntää videokuvaa Kartoitusmittauksessa tulee varoitus, jos samannumeroinen piste löytyy linkitetystä tiedostosta 3

4 Trimble Access Versio , ilmestynyt 3/2017 Päivitysoikeus jos Access ohjemistotakuu loppuu tai sen jälkeen Tukee Spectra Precison Focus 30 ja 35 robotteja, sekä SP60 ja SP80 GNSS vastaanottimia Trimble TSC2 maastotietokonetta ei enää tueta tästä versiosta eteenpäin Työnnimessä voidaan nyt käyttää 32 merkkiä, aikaisemmin 16 merkkiä Trimble Access Versio , ilmestynyt 9/2017 Päivitysoikeus jos Access ohjemistotakuu loppuu tai sen jälkeen Tukee uutta Trimble T10 tablettia SX10 takymetrikeilaimeen prismanvalaistus TIL R10 vastaanotinta voidaan käyttää WiFi hotspottina Päivitysoikeuden tarkistaminen Uusin versio Ilmestynyt 9/2017 Päivitysoikeus jos Access ohjemistotakuu loppuu tai sen jälkeen HUOM: päiväys on muodossa kk/pp/vvvv! 4

5 Trimble Access versiot Pääversio = julkistusvuosi Alaversio = 0000.x Pienet muutokset = x Ohjelmistotuen vaatimus Julkaisukuukauden ensimmäinen päivä Pienet muutokset poikkeavasti alaversion mukaan Versio Ilmestynyt Takuu 3/ / / / / / / / / / / / / / Trimble Business Center Trimble Business Center Trimble RealWorks Trimble Edgewise Pathfinder Office UASMaster Trimble Access Link TBC Industry-Standard Formats Trident MX Software 5

6 Trimble Vision työkalujen uudistaminen Uusi ohjelmistomoduli rasteritiedon vektorointiin Lajikoodauksen uudet työkalut GNSS vektoreiden laskenta kaikkilla satelliittijärjestelmillä Trimble Connect suora yhteys Väyläsuunnitelmien 3D tarkastelu Pistepilvien rajaus Limit Box Tutorial aineistot Online muotoon Vaaitustietojen tuonti vapaasta formaatista Lajikoodaus offset arvoilla 6

7 EPSG koodit koordinaattijärjestelmiin Pistepilvien käsittelyn tehostaminen Pistepilven visualisointi Pistepilven luokittelun tuki Windows 10 täysi tuki GIS ohjelmamoduli Projektien yhdistäminen CAD työkalujen uudistukset Tiedonsiirto TBC TRW = TDX formaatti Pistepilvien rekisteröinti ja hienosäätö Pistepilven käsittelyn uudet työkalut Harvennus etäisyyteen tai määrään perustuen 7

8 Asetusten varmuuskopiointi ja siirtäminen työasemalta toiselle Laajennettu laiteympäristöjen tuki Useita valmiita formaatteja: HeXML, RW5, GSI, SDR, LIS, FLD Python Scripting Importer Raporttien määrittely Tehostaa projektista saatavia lopputuotteita MS Word yhteensopivat mallit Luo oma tai käytä valmista MS Office lisäominaisuus Lisää / poista tietokenttiä valmiista mallista Laskentatulokset, pistekortit Vision kuvilla Tasokartta vaihtoehtona Google Earth viennille Pistesymbolien ja blokkien lisääminen 1, 2 tai 3 pisteellä Kierto, Skaalaus ja luonti TBC:llä Koodilistan tuonti 8

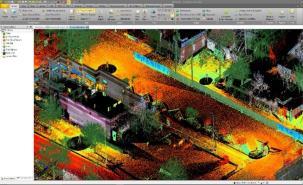

9 Uusi Scanning moduli Pistepilvien käsittely Rekisteröinti Georeferointi Pistepilvien välinen SX10, TX8, las, e57, PTX, ascii Sopii Base, Complete tai Advanced pääversioon SX10 keilaintakymetrin täysi tuki Virtual DR (SX10) 3D pisteiden luonti pistepilven ja kuvan yhteistyönä Todellinen kuvan ja pistepilvien yhteiskäyttö Yksityiskohta kuvalta, pinta pistepilvestä Pistepilven luokittelu Automaattinen luokittelu: Maa Rakennukset Pylväät ja liikennemerkit Korkea kasvillisuus Maanpinnan eristäminen maastomallia varten Suodattaa liikenteen, aluskasvillisuuden ym 9

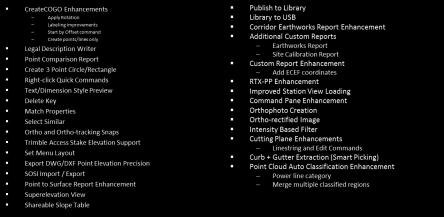

10 Ver tai uudempi Voimajohtojen luokittelu Leikkauskuvannot pistepilvestä ja viivojen luonti niihin Pistepilven vektorointi, reunakivien ym luonti Ver 3.90 uudet toiminnot ja työkalut Ver tai uudempi 10

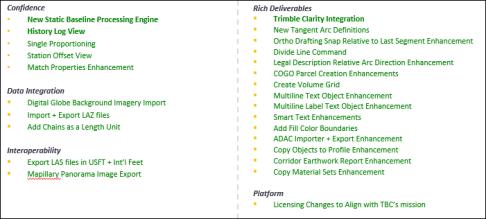

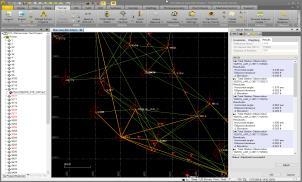

11 Yleistä Luotettavien tulosten varmistaminen Uusi GNSS vektoreiden laskentamatematiikka mahdollistaa yli 200 km pitkien vektoreiden ratkaisut kaikkia satelliittijärjestelmiä hyödyntäen Historiatietojen loki auttaa selvittämään projektin käsittelyn aikana tehdyt muutokset Uusia työkaluja Trimble Vision aineistojen jakaminsen vienti uudelle tasolle Trimble Clarity integraatio Uudet CAD työkalut ADV Drafting sisältyy nyt ADV lisenssiin Complete nimi muuttui -Intermediate Ver 4.00 pähkinänkuoressa Uusi staattisten GNSS vektoreiden laskenta Uusi matematiikka Pitkien vektoreiden luotettavat ratkaisut Tuki Galileo E5A ja E5B sekä E5AltBOC signaaleille 11

12 Historiatiedot -loki Projektin käsittelyn aikana annetut komennot Dynaaminen linkitys objektiin Tallentuu zip tiedostona projektin kansioon Pistepilvet LAZ tiedostojen tuki, tuonti ja vienti Trimble Propeller integrointi Trimble Clarity Trimble Vision aineistojen julkaisukanava TBC Advanced ominaisuus Päivitysoikeuden rajoissa 12

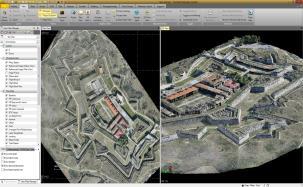

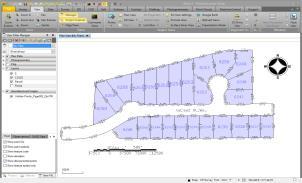

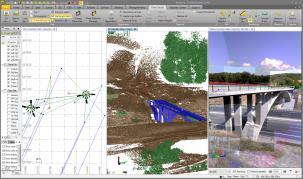

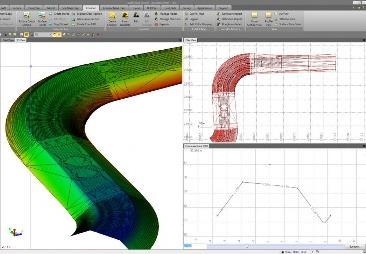

13 TBC tänään COGO Adjustment CAD and Drafting Survey Data TBC Scanning Photogram metry Corridors Surfaces Volumes Päivitysoikeuden tarkistaminen Versiot Pääversio = x.00 Alaversio = 0.x Pienet muutokset = 0.0x Versio PVM HUOM 2.99/ Viimeinen 32-bit

14 TBC - Katseluohjelma Voidaan asentaa vapaasti Ilman lisenssiä Maastosta tulevan tiedon katselu Vienti Trimble Access ohjelmaan (job/jxl) Yhteenveto Pitämällä ohjelmistosi ajan tasalla varmistat työkalujesi parhaan toimivuuden Tekemällä päivityssopimuksen tai käyttöturvasopimuksen varmistat katkottomat päivitykset Pystyt Osallistumalla Geotrimmin webinaareihin pysyt mukana ohjelmistojen kehityksessä Käyttämällä ohjelmistoa säännöllisesti pidät osaamisesi oikealla tasolla 14
