2 HELPPOKÄYTTÖINEN TYÖMAATABLETTI MALLIPOHJAISILLE TYÖMAILLE Xsite PAD

3

4 TÄYDELLINEN TYÖKALU MITTAAJILLE JA TYÖNJOHDOLLE

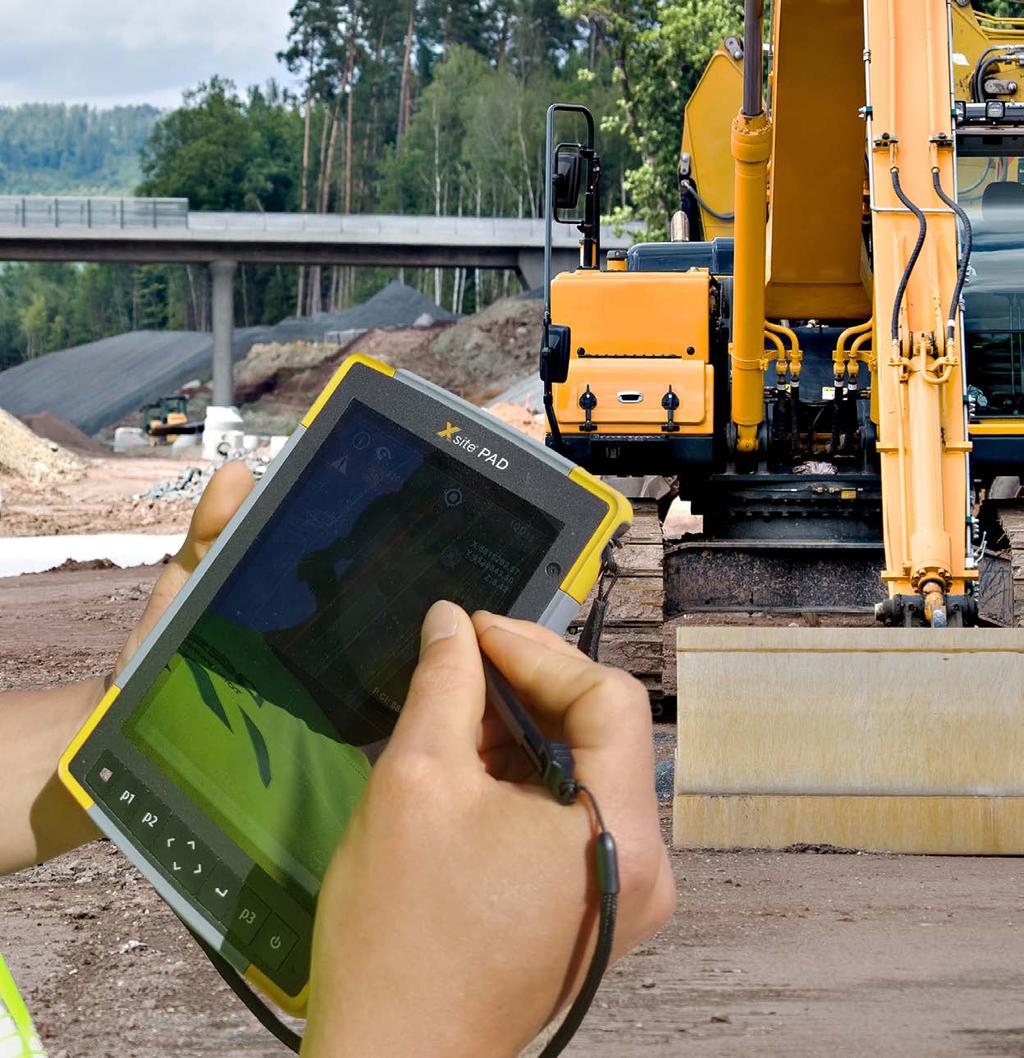

5 Xsite PAD -Työmaatabletti Xsite PAD pohjautuu tietomallipohjaiseen LandNova D -ohjelmistoomme ja tarjoaa käyttäjälleen tehokkaan ja saumattoman käyttökokemuksen sekä ylivoimaiset BIM-ominaisuudet. Xsite PAD sisältää samat huippuominaisuudet kuin Xsite PRO 3D -koneohjausjärjestelmämme, mutta sen toiminnat on suunniteltu mittaajien, työnjohdon ja päälliköiden sekä muiden työmaan toiminnasta vastaavien henkilöiden tarpeisiin. Näyttö Koko: 7 Tyyppi: LCD-kosketusnäyttö Resoluutio: WXGA 1280x800 Tiiveysluokka: IP67 Tiedonsiirto Bluetooth 4.0 (+EDR, BLE-tuki) WiFi (2.4GHz ja 5GHz) 4G LTE Formaattituki Taustakartat: DXF Pisteaineisto: DXF, XML, GT, SCV, KOF, PXY Linjat: VGP, SBG, XML, Anpakke Pinnat: DXF, XML

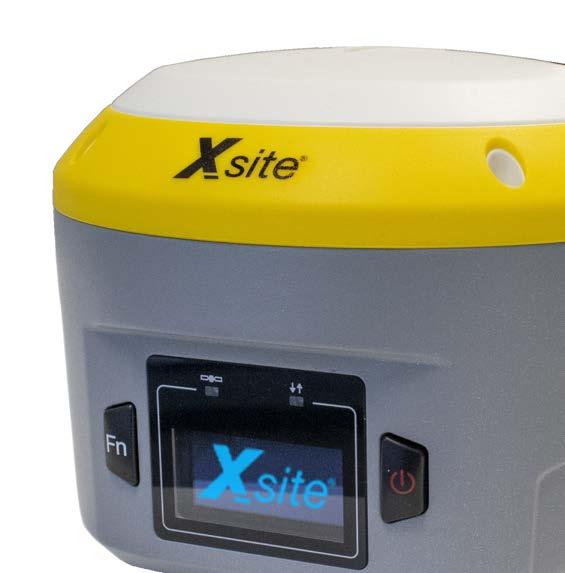

6 Xsite ROVER -Älyantenni Xsite ROVER on uuden sukupolven älyantenni joka hyödyntää viimeisimpiä paikannusteknologioita. Sisäänrakennetut sensorit (3.75 G modeemi, UHF-radio, Wi-Fi, Bluetooth ja e-bubble), ylivoimainen suorituskyky sekä luotettavuus tekevät Xsite ROVERista täydellisen työkalun mittaajille ja muille rakennusalan ammattilaisille. OMINAISUUDET Sisäinen verkko- ja UHF-modeemi 220 kanavaa - Täysi GNSS GPS, Glonass, Beidou ja Galileo tuki vakiona Kestävä IP67-luokiteltu kotelointi

7 TEKNISET TIEDOT Kanavat GPS GLONASS Galileo Beidou NavIC(IRNSS) RTK Real time kinematics GNSS ominaisuudet 220 L1 C/A, L2C, L2E, L5 L1 C/A, L1P, L2 C/A (GLONASS M Only), L2P L1 BOC, E5A, E5B, E5AltBOC B1, B2 L1 C/A, L5 /QZSS, WAAS, EGNOS, GAGAN Paikannustarkkuus High-precision Static Code differential SBAS Koko (P x L) Paino Lämpötilat Kosteus Tiiveysluokka Iskunkestävyys Näyttö Kallistus-anturi Virrankulutus Li-ion akun kapasiteetti Käyttöaika sisäisellä akulla Ulkoinen virta Horisontaali: 8 mm + 1 ppm RMS Vertikaali: 15 mm + 1 ppm RMS Alustusaika: < 5 s Alustusvarmuus: > 99,9% Horisontaali: 3,0 mm + 0,1 ppm RMS Vertikaali: 3.0 mm + 0,4 ppm RMS Horisontaali: 0,25 m + 1 ppm RMS Vertikaali: 0,5 m + 1 ppm RMS Horisontaali: 0,5 m RMS Vertikaali: 0,85 m RMS Laite 135 mm x 116 mm 1,1 kg Toiminto: -40 C C Varastointi: -40 C C 100% kondensaatio IP67 veden- ja pölynkestävä. Kestää väliaikaisen upotuksen 1-metrin syvyyteen kestää 2-metrin suoran pudotuksen 128 x 64 dpi. Helppolukuinen LCD-näyttö toiminto-ja virtapainikkeilla e-bubble Virta 3,8 W (riippuen konfiguraatiosta) 2 x 3400 mah, 7,4 V UHF vastaanotto/lähetys (0,5 W): max 6 h Vain verkkomodeemi: max 9h Staattinen: max 10 h 9 V DC - 36 V DC Yhteydet ja tiedon tallennus Verkkomodeemi Wi-Fi Bluetooth Portit UFH-radio Korjaussignaali Tallennustila Data-ulostulo Sisäinen 3.75 G modeemi HSPA+ 21 Mbps (down), 5,76 Mbps (up) WCDMA 850/900/1700/1900/2100 EDGE/GPRS/GSM 850/900/1800/ b/g/n, access point mode V4.1 1 x 7-pin LEMO port (external power, RS-232) 1 x USB 2.0 port (data download, firmware update) 1 x UHF antenna port (TNC naaras) Sisäinen Rx/Tx: 403 MHz to 473 MHZ Lähetysteho: 0,1 W to 1 W Protokollat: Trimble, Satel, Pacific Crest Kantama: 5 km CMR, CMR+, SCMRX lähetys ja vastaanotto RTCM 2,x, RTCM 3,x lähetys ja vastaanotto NMEA 0183 lähetys HCN, HRC and RINEX static formats NTRIP Client, NTRIP Caster 32 GB high-speed memory Internal data logging and position output frequency up to 20 Hz, 50 Hz optional
