Retrotec FanTestic ohjelman pikaopas

Transkriptio

1 P A L O N I I T T Y O Y S i v u 1 Retrotec FanTestic ohjelman pikaopas Lataa ohjelma osoitteesta: ja asenna se klikkaamalla setup.exe -tiedostoa. Lataa myös painemittarin (DM-2) ajuri ja asenna se: Retrotec:in Fantestic ohjelman ja laitteiston rekisteröinti. -Täytä laitteiston mukana tullut rekisteröinti lippunen (voucher). -täytä ainakin kaikki tähdellä merkityt kohdat. contact = yhteys henkilö *comppany = yritys adress = osoite city & state= kaupunki zip = postinumero *country = maa *gauge serial = mittarin sarjanumero *fan shell serial = puhaltimen kuoren sarjanumero *fan top serial = puhaltimen päällä oleva sarjanumero *auto switching drive =? virta lähteen sarjanumero? -Scannaa tai ota kuva kupongista ja laita se sähköpostin liite tiedostoksi osoitteeseen voucher@retrotec.com tai faksaa lippunen kupongista lyötyvään numeroon tarvitsee todennäköisesti alkuun +11 -Tämän jälkeen retrotec lähettää rekisteröitymisohjeen ja rekisteröinti koodin. Sähköposti on tässä tapauksessa helpompi koska rekisteröinti koodin voi kopioida suoraan ohjelmaan (koodi on kohtuu pitkä ja sisältää erikoismerkkejä). - Kopio koodi sähköpostista. Avaa fantestic ohjelma sieltä valikko tools/options paina painiketta "install license" ja kopioi koodi kenttään. -paina nappi "install license" uudelleen.

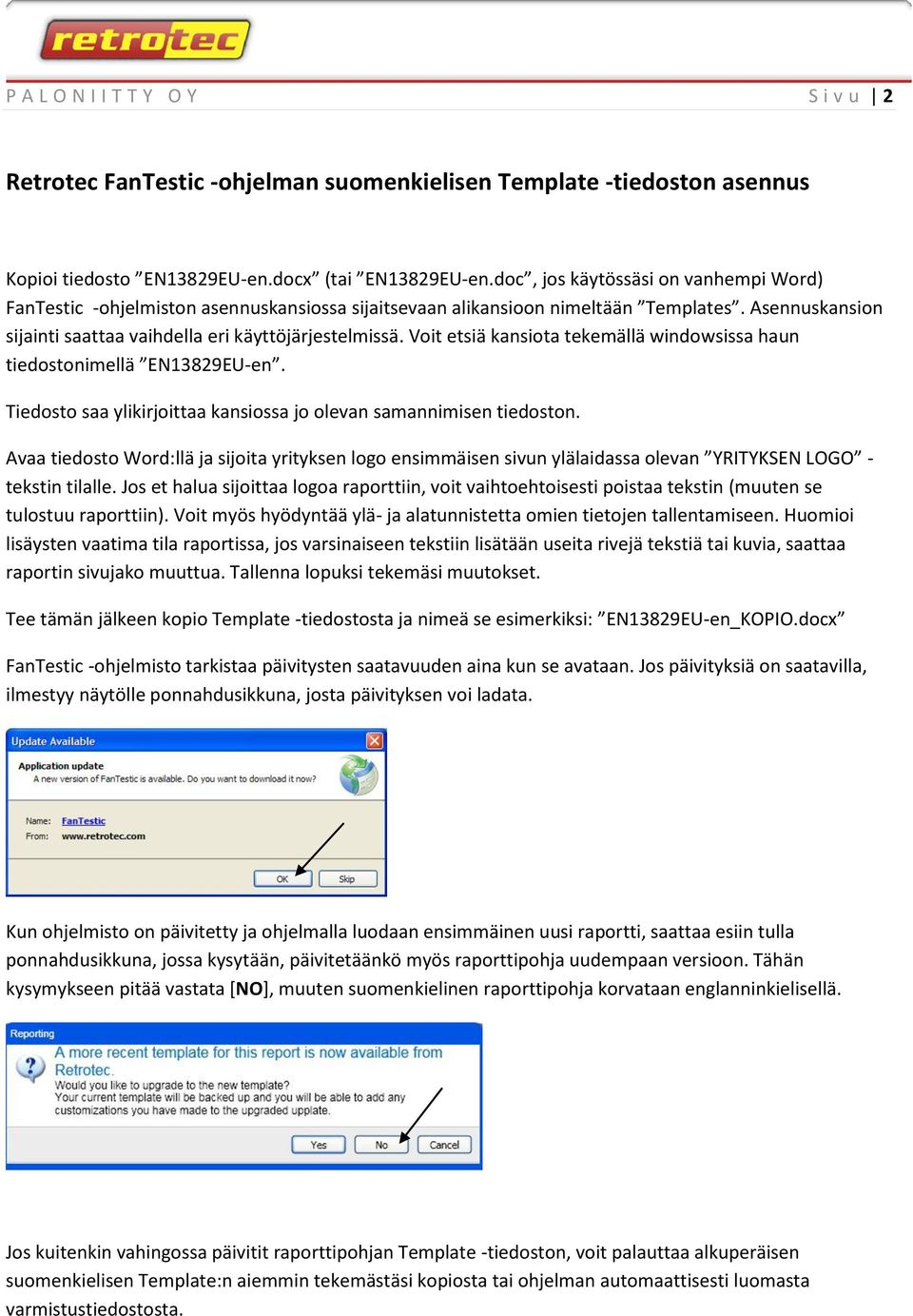

2 P A L O N I I T T Y O Y S i v u 2 Retrotec FanTestic -ohjelman suomenkielisen Template -tiedoston asennus Kopioi tiedosto EN13829EU-en.docx (tai EN13829EU-en.doc, jos käytössäsi on vanhempi Word) FanTestic -ohjelmiston asennuskansiossa sijaitsevaan alikansioon nimeltään Templates. Asennuskansion sijainti saattaa vaihdella eri käyttöjärjestelmissä. Voit etsiä kansiota tekemällä windowsissa haun tiedostonimellä EN13829EU-en. Tiedosto saa ylikirjoittaa kansiossa jo olevan samannimisen tiedoston. Avaa tiedosto Word:llä ja sijoita yrityksen logo ensimmäisen sivun ylälaidassa olevan YRITYKSEN LOGO - tekstin tilalle. Jos et halua sijoittaa logoa raporttiin, voit vaihtoehtoisesti poistaa tekstin (muuten se tulostuu raporttiin). Voit myös hyödyntää ylä- ja alatunnistetta omien tietojen tallentamiseen. Huomioi lisäysten vaatima tila raportissa, jos varsinaiseen tekstiin lisätään useita rivejä tekstiä tai kuvia, saattaa raportin sivujako muuttua. Tallenna lopuksi tekemäsi muutokset. Tee tämän jälkeen kopio Template -tiedostosta ja nimeä se esimerkiksi: EN13829EU-en_KOPIO.docx FanTestic -ohjelmisto tarkistaa päivitysten saatavuuden aina kun se avataan. Jos päivityksiä on saatavilla, ilmestyy näytölle ponnahdusikkuna, josta päivityksen voi ladata. Kun ohjelmisto on päivitetty ja ohjelmalla luodaan ensimmäinen uusi raportti, saattaa esiin tulla ponnahdusikkuna, jossa kysytään, päivitetäänkö myös raporttipohja uudempaan versioon. Tähän kysymykseen pitää vastata [NO], muuten suomenkielinen raporttipohja korvataan englanninkielisellä. Jos kuitenkin vahingossa päivitit raporttipohjan Template -tiedoston, voit palauttaa alkuperäisen suomenkielisen Template:n aiemmin tekemästäsi kopiosta tai ohjelman automaattisesti luomasta varmistustiedostosta.

3 P A L O N I I T T Y O Y S i v u 3 OHJELMAN ASETUKSET Asetukset: Kun avaat FanTestic -ohjelman ensimmäisen kerran, täytyy sinun tehdä muutamia perusasetuksia. Voit muuttaa asetuksia myös myöhemmin valikosta [Tools Advanced Options]. Ladattu ohjelma toimii 30 pv demo tilassa, Pro -version ominaisuuksilla. Tämän jälkeen ohjelma jatkaa toimintaansa Lite -versiona, eikä joitain asetuksia voi enää muuttaa. Tämän vuoksi kannattaa ainakin seuraavat asetukset asettaa heti oikein: [Default Protocol] EN13829 (Europe), [Software user s company] yrityksen nimi. Mittauksessa käytettävä protokolla: EN13829 (Europe) Käyttäjän tiedot MITTAUKSEN ASETUKSET Peitetäänkö puhallin enne peruspaineen mittaamista? Näytetäänkö lasketut varoitukset? Palauta asetuksen standardin oletusasetuksiin Mitattavien peruspaineiden lukumäärä ja mittausaika Laskennassa käytetyt vertailupaineet (Suomessa 50Pa) Puhaltimen nopeusmuutosten viive Mitattavien testipaineiden lukumäärä, mittausväli ja -aika Testipaineiden tarkkuustoleranssi Peruspaineen toleranssit HUOM! Jos muutat asetuksia, tarkista aina että ne yhä noudattavat SFS EN standardia.

4 P A L O N I I T T Y O Y S i v u 4 OHJELMAN KÄYTTÖ Kun avaat ohjelman, tulee ensimmäiseksi esiin ikkuna, jossa näkyvät aikaisemmat testit, ja josta voi avata uuden testi-ikkunan. Aloita uusi testi klikkaamalla [New test EN13829 (Europe)] -tekstiä. Aikaisemmat testit voidaan avata klikkaamalla. UUSI TESTITäytä ensin perustiedot syöttöruutuihin, paina sitten [Start Auto-Test] aloittaaksesi testin. Testin suorittaja Valitse kohteen kuva Paine- ja virtausmittarit Kohteen osoite Laitteiston tiedot Korkeus merenpinnasta ja rakennuksen korkeus Rakennuksen tilavuus, vaipan ala, lattia-ala ja mittauksien tarkkuus. Barometrinen paine ja sen lähde Päiväys ja aika Tuulialttius Testaajan sijainti (yleensä sisällä) Tuulen voimakkuus sisä- ja ulkolämpötila Aloita testi Puhaltimen kuristusrengas Painetestisarjat täyttyvät automaattisesti kun testi etenee

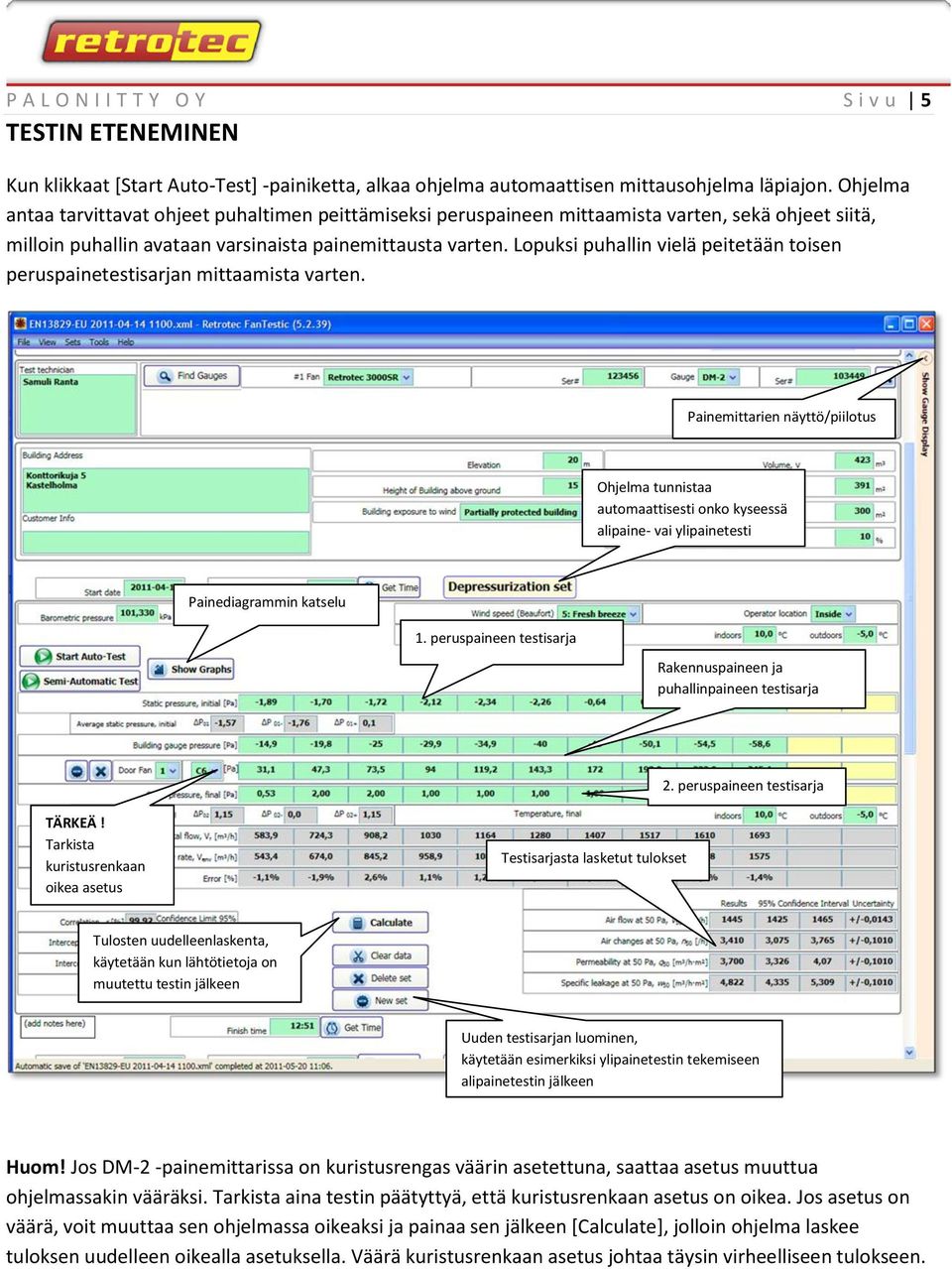

5 P A L O N I I T T Y O Y S i v u 5 TESTIN ETENEMINEN Kun klikkaat [Start Auto-Test] -painiketta, alkaa ohjelma automaattisen mittausohjelma läpiajon. Ohjelma antaa tarvittavat ohjeet puhaltimen peittämiseksi peruspaineen mittaamista varten, sekä ohjeet siitä, milloin puhallin avataan varsinaista painemittausta varten. Lopuksi puhallin vielä peitetään toisen peruspainetestisarjan mittaamista varten. Painemittarien näyttö/piilotus Ohjelma tunnistaa automaattisesti onko kyseessä alipaine- vai ylipainetesti Painediagrammin katselu 1. peruspaineen testisarja Rakennuspaineen ja puhallinpaineen testisarja 2. peruspaineen testisarja TÄRKEÄ! Tarkista kuristusrenkaan oikea asetus Testisarjasta lasketut tulokset Tulosten uudelleenlaskenta, käytetään kun lähtötietoja on muutettu testin jälkeen Uuden testisarjan luominen, käytetään esimerkiksi ylipainetestin tekemiseen alipainetestin jälkeen Huom! Jos DM-2 -painemittarissa on kuristusrengas väärin asetettuna, saattaa asetus muuttua ohjelmassakin vääräksi. Tarkista aina testin päätyttyä, että kuristusrenkaan asetus on oikea. Jos asetus on väärä, voit muuttaa sen ohjelmassa oikeaksi ja painaa sen jälkeen [Calculate], jolloin ohjelma laskee tuloksen uudelleen oikealla asetuksella. Väärä kuristusrenkaan asetus johtaa täysin virheelliseen tulokseen.

6 P A L O N I I T T Y O Y S i v u 6 RAPORTIN LUOMINEN Kun testi on valmis, luodaan siitä raportti [File > Generate Report] -komennolla Ali- ja ylipainetestin yhdistetyt tulokset Lisätietoja -kenttään voi kirjoittaa esimerkiksi tietoja rakenteista, jos tekstiä tulee enemmän kuin 14 riviä, luodaan raporttiin automaattisesti uusi sivu lisätiedoille Yhdistetyn testidiagrammin katselu Ohjelma luo raportin ja avaa sen Wordiin. Joissain Word -versioissa raportti avataan suojattuna, eli raporttia ei voi muokata. Jos kuitenkin haluat muokata raporttia vielä Word:issä, pura suojaus seuraavasti: Vie kursori haluttuun kohtaan tekstiä ja klikkaa kerran. Kun tekstiä nyt yritetään poistaa BackSpace - painikkeella, aukeaa ohjelman oikeaan laitaa ikkuna, jossa kerrotaan dokumentin olevan suojattu. Suojauksen voi purkaa klikkaamalla ikkunan alalaidassa olevaa [Lopeta suojaus] -painiketta. Lisätietoja ohjelman käytöstä saat englanninkielisestä oppaasta: FanTestic Guide EN13829.pdf
