1 KARTTAPALVELUT Erilaiset karttatuotantoprosessit maastosta painettuun karttaan Ikaalinen Jyrki Pohjankylä

2 2

3 KARTTAPALVELUT Jyrki Pohjankylä Kartastopäällikkö Erja Välimaa Ilmakuvamittaukset YJK ylläpito Markku Koskinen Maila Kirvesoja Eeva Liisa Pajunen Laila Ranta Annukka Kuisma Työnjohtaja Suurimittakaavaiset kartat Yjk karttapalvelu Ari Jalokinos Suunnittelija Pienimittakaavaiset kartat Arja Sievola Jouni Mattila Päivi Pohja Eduard Ridal Leena Tala Pirjo Hartikainen Leena Lehtinen Anna Maija Mäenpää Satu Arvonen

4 KARTTAPALVELUT Suurimittakaavainen karttatuotanto Pienimittakaavainen karttatuotanto Maastotiedon käsittely Teemakartat Numeeriset aineistot Webbikartta aineistot Yhdistelmäjohtokartta Tiedostojen ja kuvien käsittely 4

5 Kartan päivittäminen Uudet kaavat Viranomaismittaukset tontinmittaukset rakennuspaikanmerkinnät Palvelujen muutokset Liikenteen muutokset 5

6 6

7 Excell, Muistio mittaustyökortit hankkeen/toimintaputken mukaan nimettynä muut asiakirjat Asiasisältö, tiedot hankkeesta saadaan vastaukset mm. seuraaviin kysymyksiin: ketkä tehneet, mitä, miten, missä, milloin ja millä tehty Hankkeiden hallinta/supa/(maastomittaus) Windows 2000 työasema Hankegeneraattori hankkeen numeron ja tiedostokansion luominen kamin aluejaon mukaisesti Resurssienhallinta tiedostokansioiden (hankkeiden), tiedostojen hallinta ja arkistointi Hankkeet //paikka/palvelut/maastotietopalvelu/hankkeet/ itä etelä länsi *.xls = mittaustyökortti *.dgn = Stella tiedosto *.xyz = 3D Win tiedosto *.are, gsi, job = tallennintied. *.mtm = MTM tiedosto *.txt *.* Stella, 3D Win geod. laskenta mittalaitteiden tiedonsiirrot kart. aineistojen korjailu vertailut formaatin muunnokset maaston lähtöaineisto yms. Fyysisesti verkkolevyllä olevia tiedostokansioita ja tiedostoja hankekansion nimi (numero) on mittauserän tunnus, joka on myös Stella kohteiden ominaisuustieto (jäljitettävyys) tiedonsiirtoformaattina (Stella/3D Win) käytetään kuntaliiton suosituksen mukaista MTM formaattia (MaastoTietoMuotoa) 7

8 Hankenumeron generointi muodostaa tiedostokansion seuraavan vapaan hankenumeron mukaisesti, asetuksissa ennalta määrättyyn kansiorakenteeseen kamissa: //paikka/palvelut/maastotietopalvelu/hankkeet/itä, etelä tai länsi hankenumerosta (kansion nimestä) ilmenee: alue, vuosiluku ja juokseva nro esimerkkejä , ja

9 Mittaustyökortit ja niiden nimeäminen esim. KART_Lakalaiva_6037_9_polttoainesäiliö_JPJ.XLS 9

10 Hanketietojen etsiminen hakukriteereinä voidaan käyttää Windowsin Etsi toiminnon mukaisia parametreja mm. mittaustyökortin tiedoston nimen mukaista merkkijonoa nimestä ilmenee toimintaputki, kohde, tekijä hankkeen numeron päivänmäärä jne 10

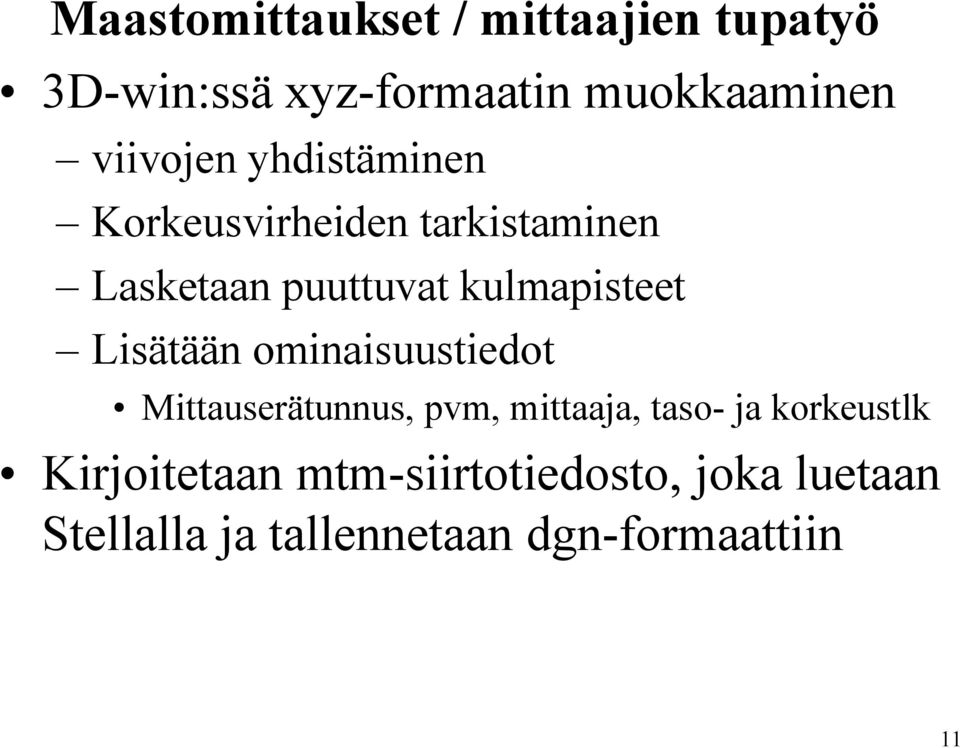

11 Maastomittaukset / mittaajien tupatyö 3D win:ssä xyz formaatin muokkaaminen viivojen yhdistäminen Korkeusvirheiden tarkistaminen Lasketaan puuttuvat kulmapisteet Lisätään ominaisuustiedot Mittauserätunnus, pvm, mittaaja, taso ja korkeustlk Kirjoitetaan mtm siirtotiedosto, joka luetaan Stellalla ja tallennetaan dgn formaattiin 11

12 12

13 Maastotiedon käsittely Työskentely Stellassa Lisätään ominaisuustiedot käsittelijä, pvm, Korkeuksien tarkistaminen Rakennusten piirto Laatu, kerrosluku, Vanhan tiedon poistaminen ja editointi Siirtäminen kantakartan kategorioihin Rakennukset Kiinteistörajat Korkeus Pohja 13

14 14

15 15

16 Painotuotteet Osoitekartta 1: Opaskartta 1: Osoite ja matkailukartta 1: Yleiskartta 1: Kuvakartta Teemakartat Virastokartta 1:

17 Virastokartta Käsin piirtäminen Elementtien skannaus Skannattujen elementtien oikaisu ja puhdistaminen pixedit ohjelmistolla Elementtien yhdistäminen InDesing avulla : pohja omistus korkeuskäyrät nimistö rajat, joka yhdistetään leikkaamattomana, jotta marginaalissa olevat merkinnät säilyvät. 17

18 18

19 Kuvakartta Rakennuspiirustusten avulla aksonometrinen piirustus: 19

20 Piirustuksen skannaus tiff tiedostomuotoon Kuvatiedoston upotus valmiiseen pohjaan, asemointi,väritys jne. Värien määrittely, painoasun viimeistely 20

21 21

22 Maastossa tulee tarkistaa Uudet kaava alueet Teiden päättyminen ja muuttuminen kevyenliikenteen väyläksi Uudet ja puretut rakennukset Rakennusten käyttötarkoitus Risteyksien muutokset, lisäkaistat, jakajat Osoitenumerointi / nimistömuutokset Kartan teeman mukaiset kohteet 22

23 Tupatyöt Grass ohjelma Frame julkaisuohjelma.ps tiedosto Distiller pdf tiedosto Indesign kuvankäsittelyohjelma pdf taitto + käsittely painokuntoon 23

24 Grass ohjelmisto, pohjakartan ylläpito alueiden upotus taustakuvaksi vanhan tiedon poisto uuden piirtäminen ja luokittelu 24

25 Frame julkaisu ohjelma Rasterikuvat taustaksi uusien tekstien luominen symbolien tekeminen kartan teeman luonti kadunnimiluettelot osoitenumerot sivunumerointi 25

26 Indesign aineiston oikoluku värien määrittely (hieno säätö) sivutaitto, numerointi marginaalit, leikkuuvarat kuvien lisääminen (kannet) teemakarttojen mainosten lisäys 26

27 Painoa kohden aineisto siirretään CD /Dvd levylle /ftplinjasiirtona tai sähköpostilla Kirjapaino tarkistaa ja tulostaa vedoksen Kami (tilaaja) hyväksyy/hylkää kartan painatus 27
