AHK - 3 TELAINEN HYDRAULINEN LEVYNPYÖRISTYSKONE

Transkriptio

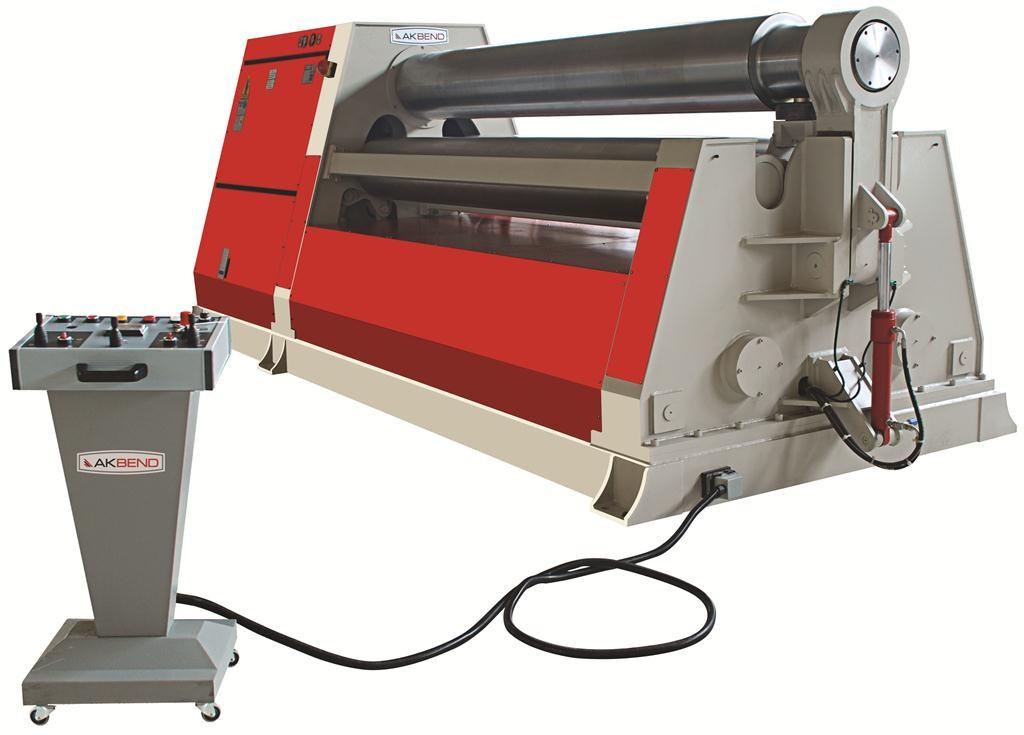

1 AHK - 3 TELAINEN HYDRAULINEN LEVYNPYÖRISTYSKONE AKYAPAK AKBEND markkinajohtaja levynpyöristyskoneissa perustettu 1962 vientiä 82 maahan 6 mantereelle CN ja CNC koneita 3- ja 4 rullaisia 0.8 mm mm paksuudet profiilien taivutuskoneita ISO9001 Akyapak 3 telaisen pyöristyskoneen ominaisuuksia: kaikki telat hydraulisilla käytöillä sivutelojen ylös-/alas-liikkeet ovat hydrauliset ylätela kallistuu ylöspäin ohjauspaneelista ohjataan päätylaakerin aukaisu ja sulkeminen telojen käyttönä 3 erillistä hydraulimoottoria ja vaihteistoa Koneen runko on hitsattu ST-52 teräksinen konstruktio. Samoin rullat, kuulalaakerit ja muut materiaalit ovat korkealuokkaisia materiaaleja. Kaikki koneet ovat CE- merkittyjä. Rensi Finland Oy Yrittäjäntie KLAUKKALA Akyapak 1/4

2 Rensi Finland Oy Yrittäjäntie KLAUKKALA Akyapak 2/4

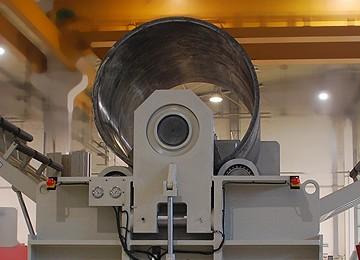

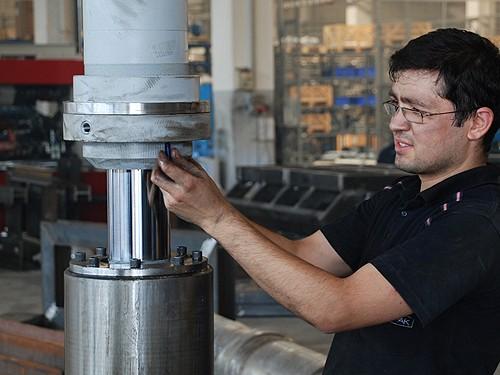

3 3-TELAISTEN AKYAPAK LEVYN PYÖRISTYSKONEIDEN KÄYTTÖPERIAATTEET 1-Swing Guides - heilahtavat ohjaimet Tärkein asia 3 telasten Akyapak levyn pyöristyskoneiden rakenteessa on se että sivu telat eivät liiku lineaarijohteilla vaan niiden liike tapahtuu heilahdusjohteiden avulla "swing" liike samalla kun levy on puristettuna vetävien ylä- ja sivutelojen väliin. Sivutelat saavat liikkeensä hydraulisylintereistä, toisin sanoen koneen rullausvoima perustuu hydraulisylinterien käyttöön - päävoima. Väkivipu järjestelmä (Eri vivutus kuin pankkimaailmassa - tämä on todellista vivutusta) siirtää hydraulisylinterien taivutusvoiman sivuteloille. Sylinterin pyöristysvoima siis moninkertaistuu vipujärjestelmän avulla. Sivutelat siirtyvät ylöspäin kaariliikkeellä kohden ylätelaa. Tällainen kaariliikerata antaa mahdollisuuden tehdä esitaivutusta nopeammin ja paremmin kuin lineaariliikkeisillä sivuteloilla. Levyn loppuun jäävä suora osuus on hyvin lyhyt pyöristysten jälkeen. 2-Telojen suuntaisuus Sivu- ja ylätelojen saman suuntaisuudella on suuri merkitys lopputulokseen. ja ennen kaikkea ympyrämäisyyteen. Jollei yhdensuuntaisuutta ole säädetty väärin on rullatavan levyn molemmissa päissä sama halkaisija. Akyapakin hydraulisten levyn pyöristyskoneiden yhdensuuntaisuuden säätö perustuu kahden eri hydraulisylinterin synkronoituun käyttöön mekaanisten osien avulla. Järjestelmän hydrauliset sylinterit on kytketty toisiinsa torsio tangoilla jotta ne pysyvät vaaditussa paikassa. Tämä järjestelmä on merkittävä siinä että yhdensuuntaisuus säilyy vuosian kovan käytön ajan ilman säätöä tai huoltoa. Sivu telojen yhdensuuntaisuus toisiinsa nähden tulee samasta mekanismista. Tällä tavalla esitaivus ja taivutus saadaan tehtyä niin että suoraksi jäävä levyn osuus on minimoitu pieneksi Rensi Finland Oy Yrittäjäntie KLAUKKALA Akyapak 3/4

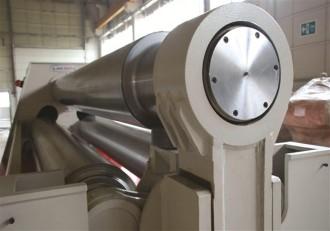

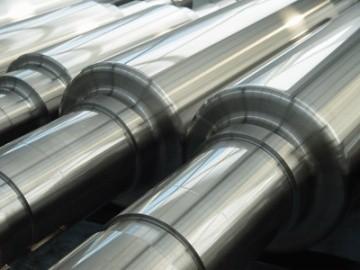

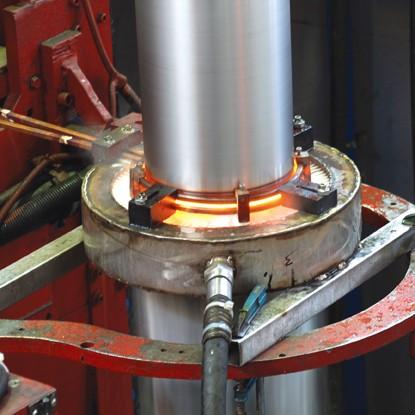

4 KONEIDEN SUUNITTELUPIIRTEET 1-Telojen laakeripesät Kaikki telat on kiinnitetty itse suuntaavin rullalaakerein. Nämä laakerit on suunniteltu kantamaan raskasta kuormaa. Koska laaereissa on ominaisuutena kulmaliike, saadaan teloilla aikaiseksi levyjen kartio pyöristys. Laakeripestä on suunnitelu siten että kitkavoimat ovat mahdollisimman pienet. Voimaa käytetään levyjen pyöristykseen eikä käyttöjen kitkaan. 2- Telat Telat on tehty DIN CK-45 teräksestä ja induktiokarkaistu välille HRC ekä kiillotettu loppukäyttöä varten. Akyapak on suunnitelut siten että pyöristyksen tapahtuessa vastkkaiset suunta voimat levyyn kohdistuvien voimien kanssa kumoavat toisensa. Teloissa on oltava bombeeraus, jottaa saadaan saman halkaisijaisia ylinterietä halututlal levyn paksuus alueella. Bomeeraus kumoaa telojen taipumista pyöristyksen aikana. Rensi Finland Oy Yrittäjäntie KLAUKKALA Akyapak 4/4

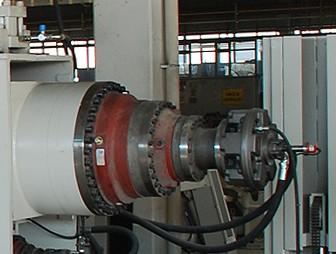

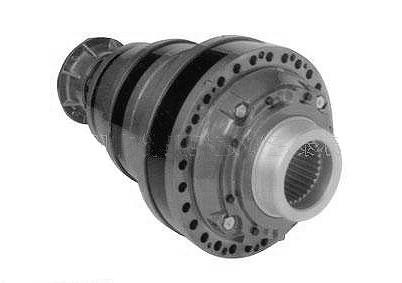

5 3- Pyöristys liike - rullaus Pyöritysliikkeen tekemiseksi päälly- ja sivuteloihin on kytketty hydraulimoottorit planeettavaihteistojen kautta. Planeettavaihteet on kytketty suoraan teloihin jolloin tehohäviöitä ei tapahdu. 4 - Hydraulijärjestelmä Kaikkien telojen liike tapahtuu hydraulisesti. Hydraulisäiliöt on eristetty ulkopuoliselta lialta ja lämmöltä. Putkistot on asennettu kiinni kauniisti koneeseen ja ne on suunniteltu pitämään painehäviöt minimaalisina ja pitämään mahdolliset vuodot olemattomina. Letkut eivät todellakaan makaa lattialla sikin sokin. Rensi Finland Oy Yrittäjäntie KLAUKKALA Akyapak 5/4

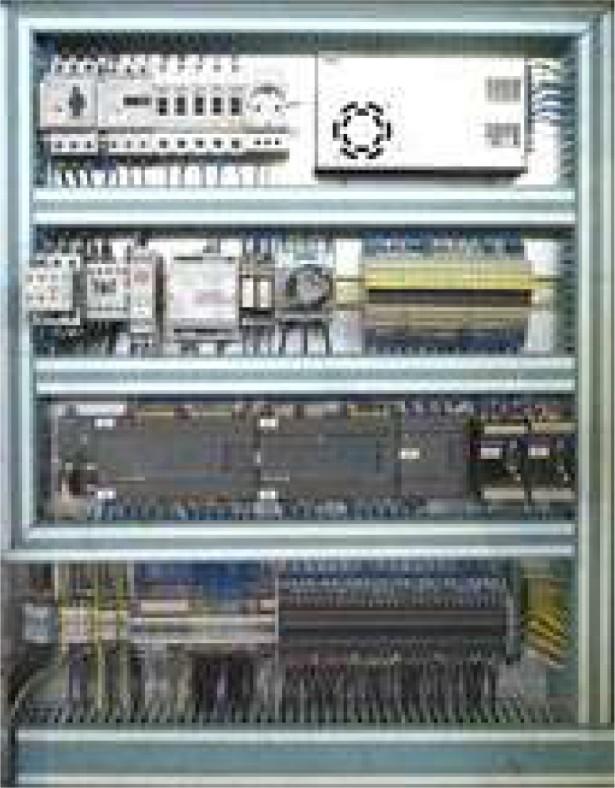

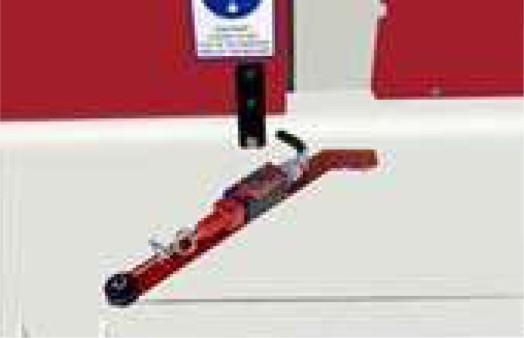

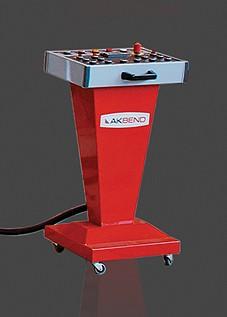

6 5 - Ohjauspaneeli Kaikkia koneen liikkeitä ohjataan ohjauspaneelista. Ohjauspaneeli on liikkuva pyörillä oleva malli. Vakiona olevat digitaalinäytöt näyttävät nykyiset ja maksimaaliset paikoitukset vasemmalle ja oikealle telalle ja siinä on mös lisä toimintoja. 6 - Sähköjärjestelmä Sähköjärjestelmä on suunniteltu ohjaamaan kaikkia liikkeitä. Virta- ja ohjauspiirit on erotettu toisistaan. Layout on standardin mukainen. Ulkopuoliset kytkennät tapahtuvat liittimillä ja kaappi on tiivistetty pölytiiviiksi. Ylikuormitussuojat ovat mukana. 7 - Turvallisuus Kone on CE-standardien mukainen ja Hätäseis kytkimet ovat läheisyydessä helposti yltävissä. Koneen ympärillä on myös pysäytysköydet. Rensi Finland Oy Yrittäjäntie KLAUKKALA Akyapak 6/4

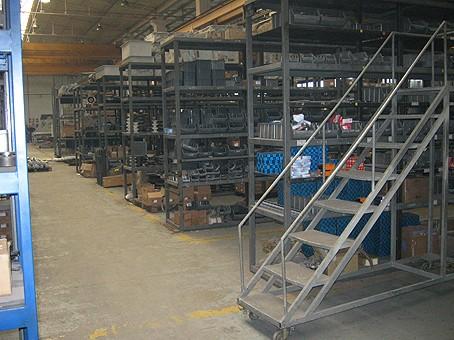

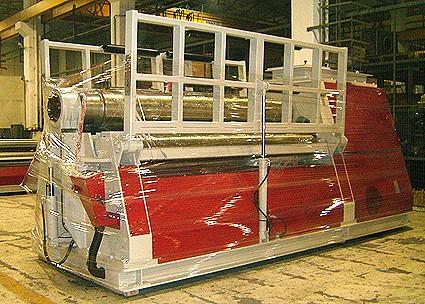

7 8 - Pakkaus Telat ja metalli osat voidellaan anti ruoste aineella ja kone kääritään muovifilmiin. Koneen alle tulee raskas puupalkki paletti. 9 - Huolto Koneessa on käytetty huollon minimoimiseksi ei-voitelua tarvitsevia komponentteja Huolto ja varaosat Varaosat ovat aina saatavissa suoraan varastosta jossa niistä on 99.1 %. Rensi Finland Oy Yrittäjäntie KLAUKKALA Akyapak 7/4

8 VAKIO VARUSTUS 1 - Kartion teko laite Kartion rullaus tehdään sitä varten olevalla laitteella pudotuspäässä. Kartion tekeminen on yksi vaikeimmista pyöristysasioista ja käyttäjän on oltava rutinoitunut. Rullien samansuuntaista ja kartionsuuntaista asentoa ohjataan ohjauspaneelista. On huomatta että kartiota rullatessa pyöristettävän levyn paksuus on pienempi kuin sylinteri rullauksessa. 2 - Digitaalinäyttö Digitaalinäyttö näyttää sivutelojen paikoituksen ja sivutelojen korkein paikoitus voidaan rajoittaa ohjauspaneelista niin ettei ne mene yli rajoista. 3- Karkaistut telat telat ovat induktiokarkaistut HRC kovuuteen. Karkaisun jälkeen telat on erikois menetelmällä kiillotettu. Rensi Finland Oy Yrittäjäntie KLAUKKALA Akyapak 8/4

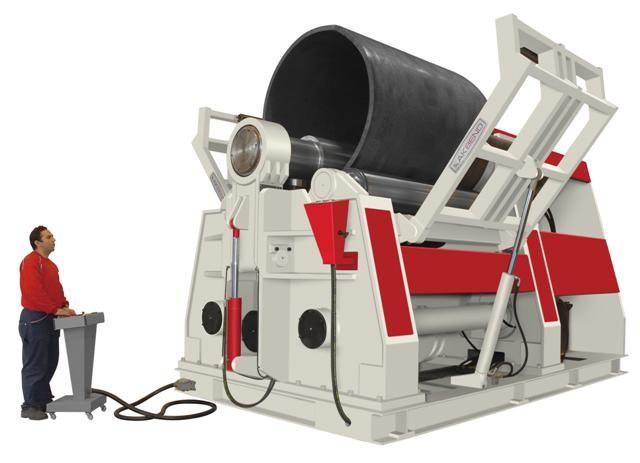

9 LISAVARUSTEET - OPTIOT 1. Keskituki Kun levyjä rullataan isoihin halkaisijoihin, joustavat nämä levyt painovoiman johdosta alaspäin jolloin muoto muotoutuu ei pyöreäksi. Keskitukea käytetään estämään tämä panovoimasta johtuva muodonmuutos. 2. Sivutuet Kun levyjä rullataan isoihin halkaisijoihin, joustavat nämä levyt painovoiman johdosta alaspäin jolloin muoto muotoutuu ei pyöreäksi. Isoissa halkaisijoissa muoto "lerpahtaa" koneen sivuille. Sivutuilla tuetaan levyä ja sen muotoa jolloin muodonmuutosta ei pääse tapahtumaan ja lopputulos on kaunis sylinteri. 3. Materiaalin syöttöpöytä Levyt on syötettävä telojen väliin vaakasuorassa asennosssa. materiaalin syöttöpöydät auttavat syöttämään levyjä vaakasuorassa asennossa telojen väliin. 4. Muuttuva nopeuksinen pyörintä Ohjauspaneelissa olevalla potentiometerillä voidaan säätää telojen pyörintävauhtia. Öljyn lämpötila nouse jos koenita käytetään jatkuvasti hitaalla nopeus alueella. vauhtia voidan säätää missä tahansa pyöristyksen vaiheessa. 5. Jatketut telat & profiilirullat Jatketuilla teloilal voidaan rullata eri tyyppisiä profiileja. Päihin voidaan asentaa eri tyyppisiä rullia eri profiileille..akyapak ei suosittele näitten käyttämistä johteune rullien liikkeiden geometrisistä rajoituksista. 6. Pakkaus a. suojarasva ja anti ruosteenesto plus peittäminen bituminoidulla paperilla ja tämän jällkeen strech film muovilla. b. puulaatikko Koneen suojaamiseksi kuljetuksen aikana se pannaan ISPN standardin mukaiseen puulaatikkoon. 7- Öljyn lauhdutin Rensi Finland Oy Yrittäjäntie KLAUKKALA Akyapak 9/4

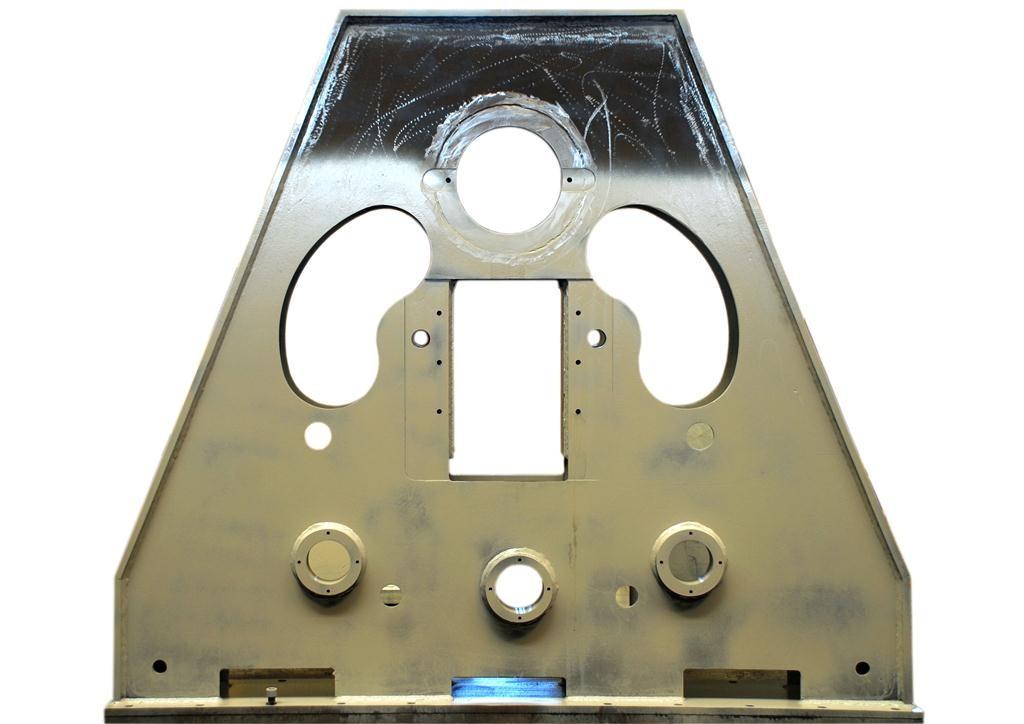

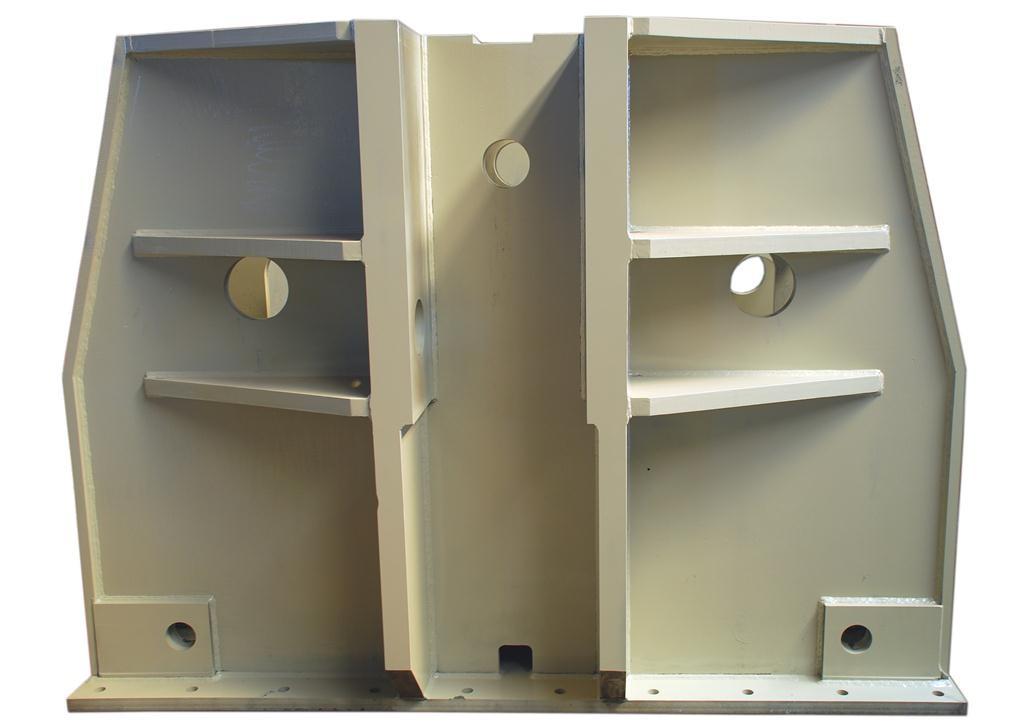

10 RUNGON RAKENNE Levyä pyöristettäessä kaikki kuormitus lankeaa hydraulisille sylintereille ja rungon konstruktiolle. Rungon konstruktiolla on suuri merkitys pyöristys prosessin laadulle ja koneen kestolle. Akyapak käyttää näistä vaatimuksista johtuen tunnettua St-52 hitattua teräsrakennetta rungon konstruktiona. Päin vastoin kuin lineaarijohde koneissa Akyapakissa on vivutettu heilahtava liike sivuteloilla ja nämä eivät synnytä kitkaa prosessin aikana kuten tapahtuu lineeari johde koneissa. Myöskin rullausteho on hyvä koska telojen kulmat eivät venytä runkoa. Lineaarijohteet myös ajan kanssa löystyvät mitä heilahtava rakenne ei tee. Rungon vahva paikka on pohja. Rensi Finland Oy Yrittäjäntie KLAUKKALA Akyapak 10/4

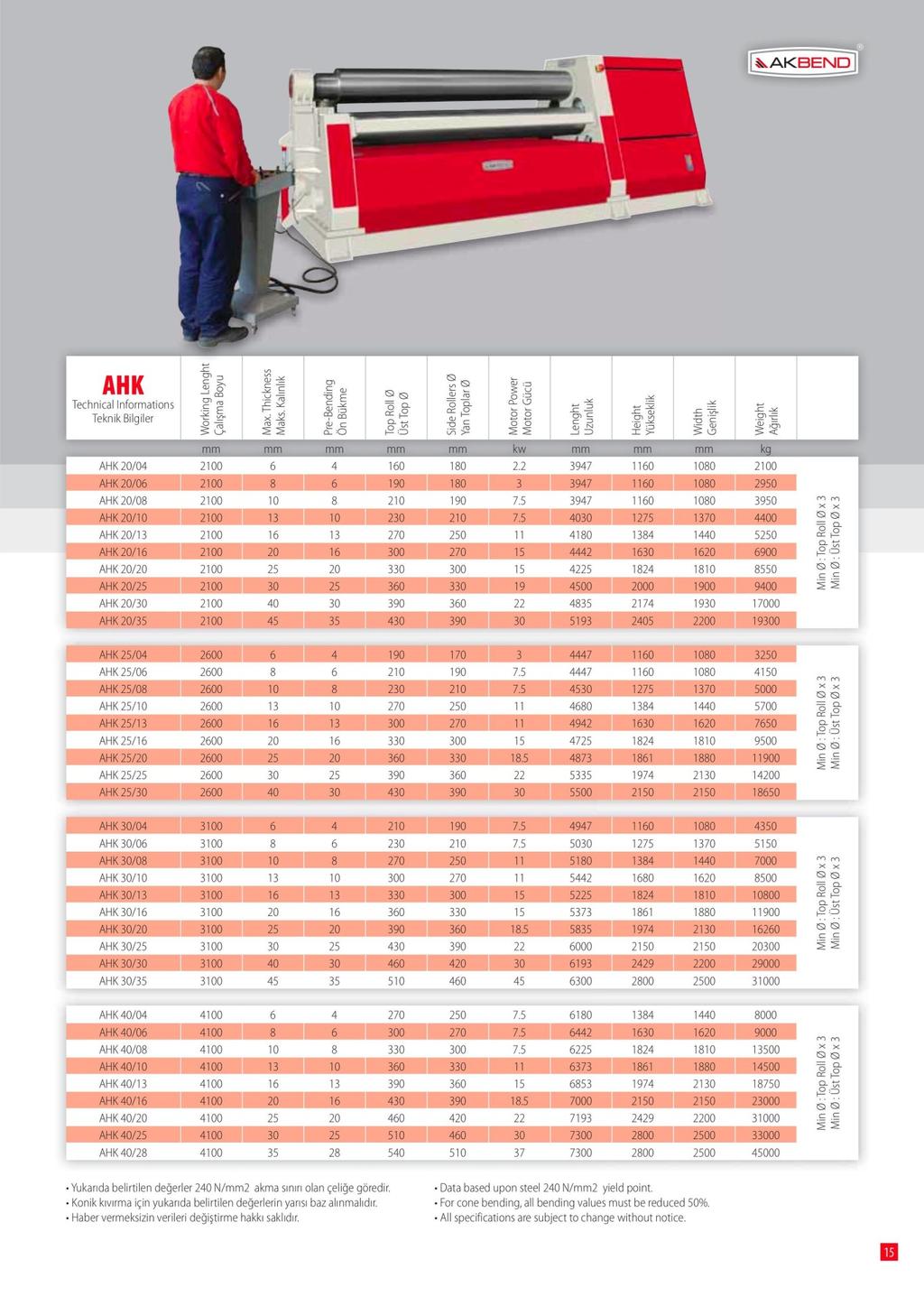

11 TEKNINEN ERITTELY ERI KOOT, PITUUDET JA PAKSUUDET Videot : Rensi Finland Oy Yrittäjäntie KLAUKKALA Akyapak 11/4

12 RENSI HUOLTO JA ASENNUS Rensi Finland Oy Yrittäjäntie KLAUKKALA Akyapak 12/4
