RASKAANKALUSTON SYLINTERINOSTIMET - 2, 3- JA 4 SYLINTERISET MALLIT

Transkriptio

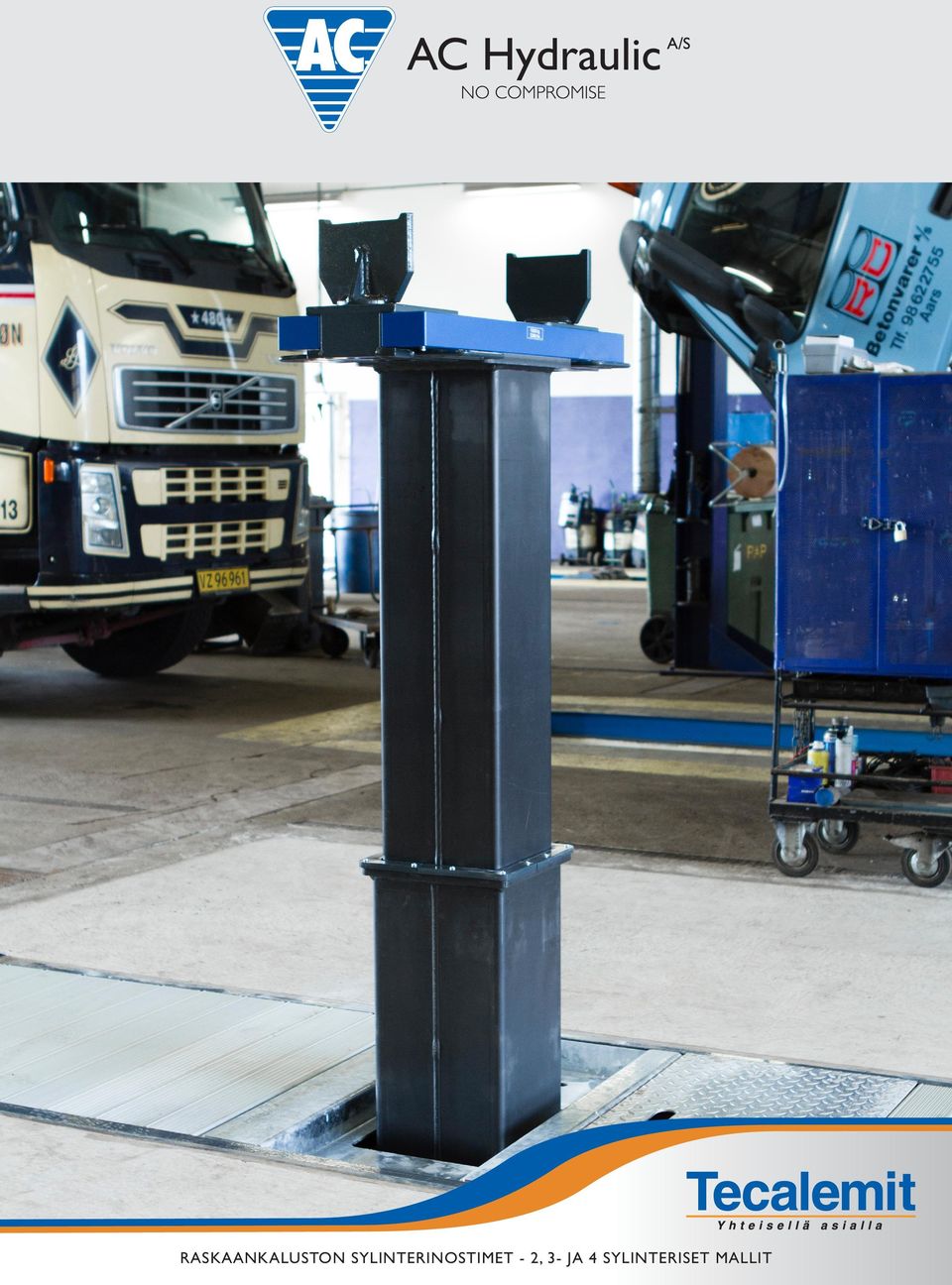

1 RASKAANKALUSTON SYLINTERINOSTIMET - 2, 3- JA 4 SYLINTERISET MALLIT

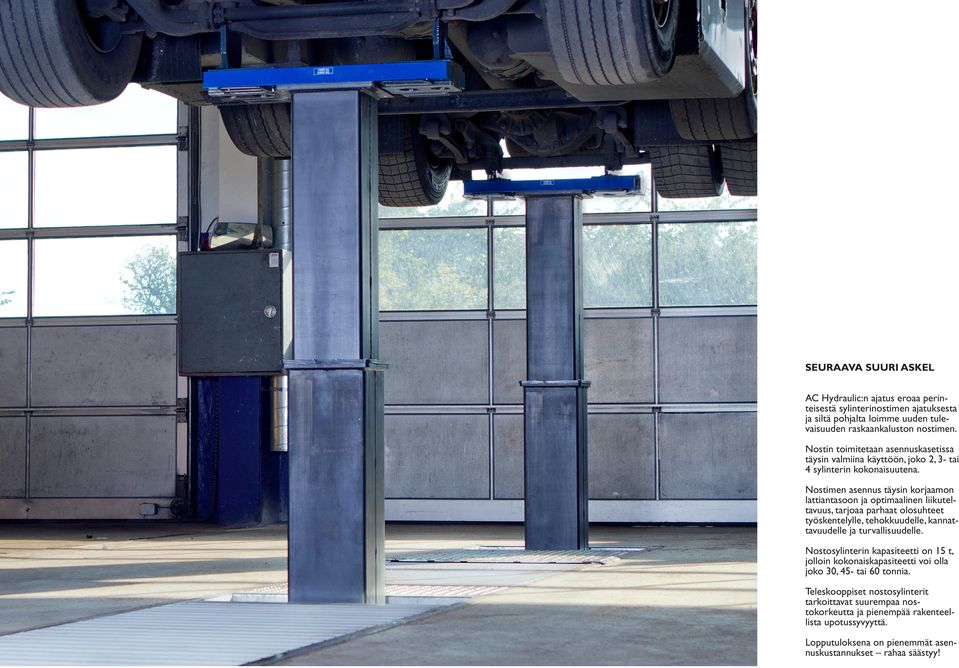

2 SEURAAVA SUURI ASKEL AC Hydraulic:n ajatus eroaa perinteisestä sylinterinostimen ajatuksesta ja siltä pohjalta loimme uuden tulevaisuuden raskaankaluston nostimen. Nostin toimitetaan asennuskasetissa täysin valmiina käyttöön, joko 2, 3- tai 4 sylinterin kokonaisuutena. Nostimen asennus täysin korjaamon lattiantasoon ja optimaalinen liikuteltavuus, tarjoaa parhaat olosuhteet työskentelylle, tehokkuudelle, kannattavuudelle ja turvallisuudelle. Nostosylinterin kapasiteetti on 15 t, jolloin kokonaiskapasiteetti voi olla joko 30, 45- tai 60 tonnia. Teleskooppiset nostosylinterit tarkoittavat suurempaa nostokorkeutta ja pienempää rakenteellista upotussyvyyttä. Lopputuloksena on pienemmät asennuskustannukset rahaa säästyy!

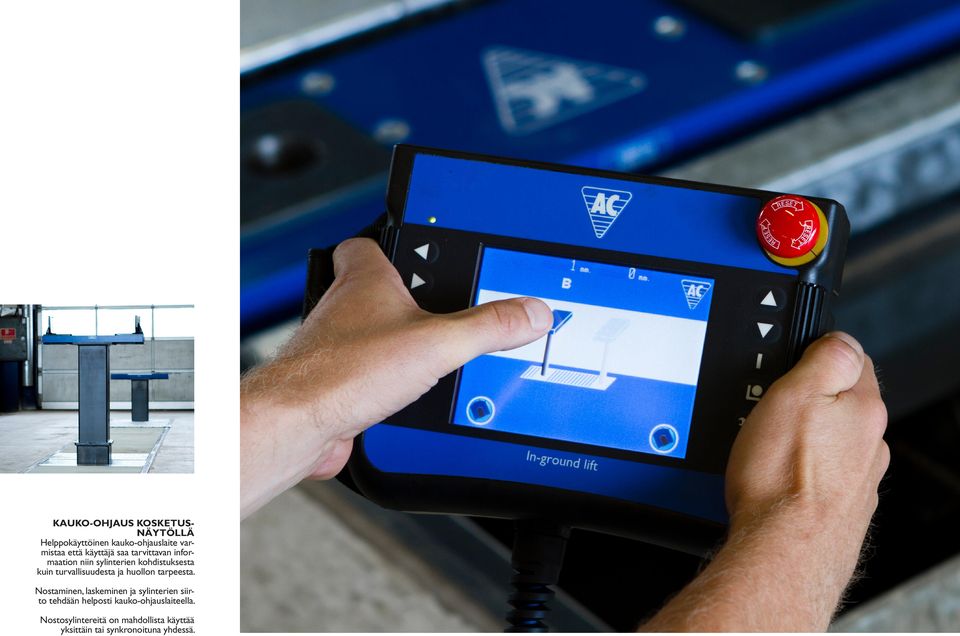

3 KAUKO-OHJAUS KOSKETUSNÄYTÖLLÄ Helppokäyttöinen kauko-ohjauslaite varmistaa että käyttäjä saa tarvittavan informaation niin sylinterien kohdistuksesta kuin turvallisuudesta ja huollon tarpeesta. Nostaminen, laskeminen ja sylinterien siirto tehdään helposti kauko-ohjauslaiteella. Nostosylintereitä on mahdollista käyttää yksittäin tai synkronoituna yhdessä.

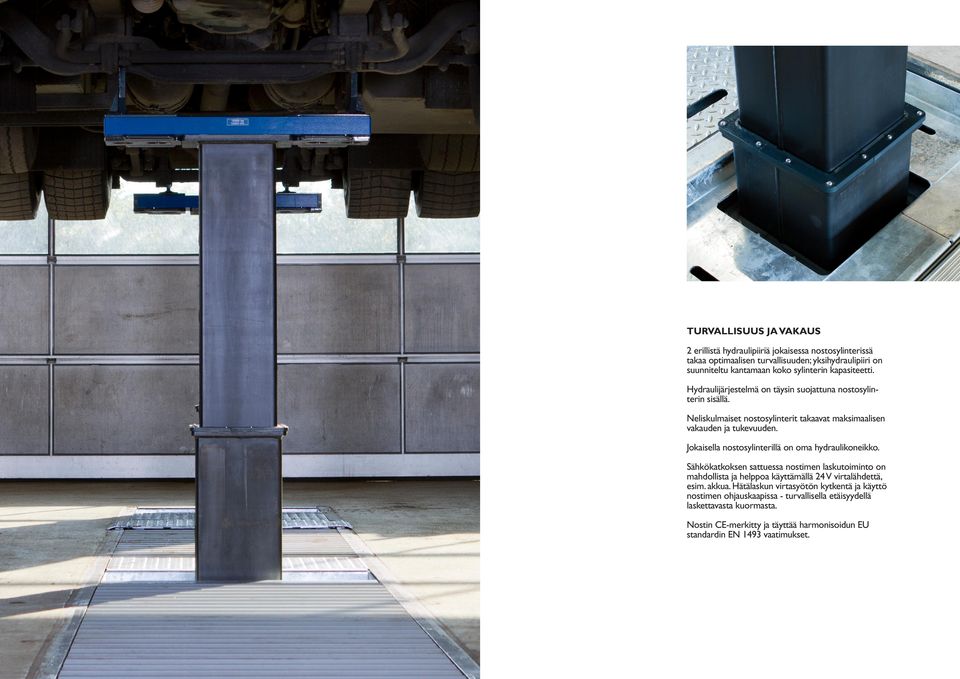

4 TURVALLISUUS JA VAKAUS 2 erillistä hydraulipiiriä jokaisessa nostosylinterissä takaa optimaalisen turvallisuuden; yksihydraulipiiri on suunniteltu kantamaan koko sylinterin kapasiteetti. Hydraulijärjestelmä on täysin suojattuna nostosylinterin sisällä. Neliskulmaiset nostosylinterit takaavat maksimaalisen vakauden ja tukevuuden. Jokaisella nostosylinterillä on oma hydraulikoneikko. Sähkökatkoksen sattuessa nostimen laskutoiminto on mahdollista ja helppoa käyttämällä 24 V virtalähdettä, esim. akkua. Hätälaskun virtasyötön kytkentä ja käyttö nostimen ohjauskaapissa - turvallisella etäisyydellä laskettavasta kuormasta. Nostin CE-merkitty ja täyttää harmonisoidun EU standardin EN 1493 vaatimukset.

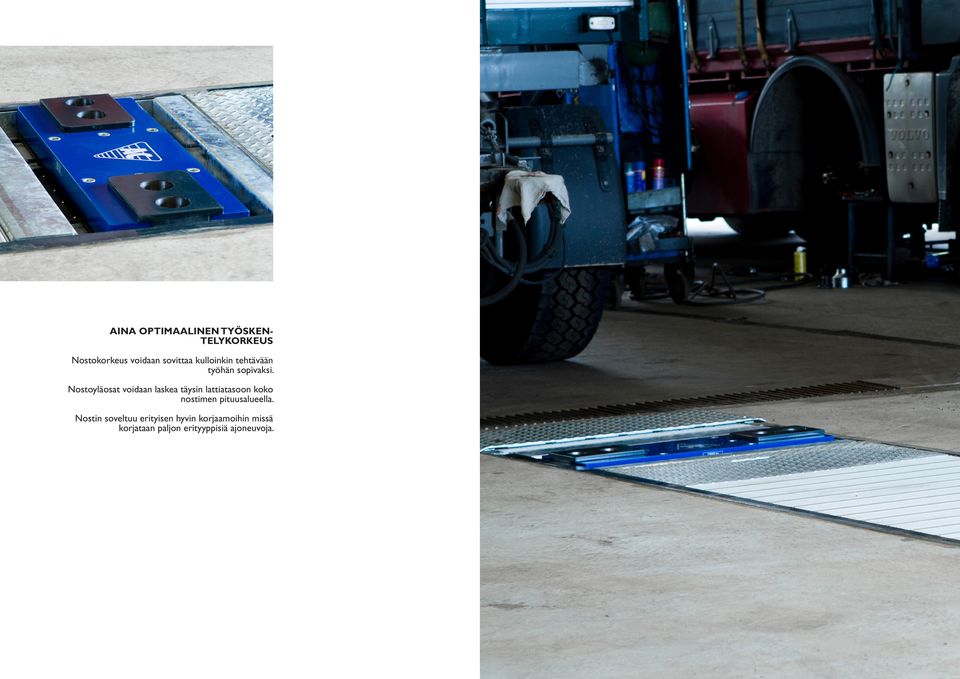

5 AINA OPTIMAALINEN TYÖSKENTELYKORKEUS Nostokorkeus voidaan sovittaa kulloinkin tehtävään työhän sopivaksi. Nostoyläosat voidaan laskea täysin lattiatasoon koko nostimen pituusalueella. Nostin soveltuu erityisen hyvin korjaamoihin missä korjataan paljon erityyppisiä ajoneuvoja.

6 TUKEVA RULOKANSISTO 5 T KAPASITEETILLÄ Tyylikäs alumiininen rulokansisto muodostaa siistin ja tasaisen työskentely pinnan nostimen alueella. Sylintereitä siirrettäessä rulokansisto liukuu alas kasettiin.

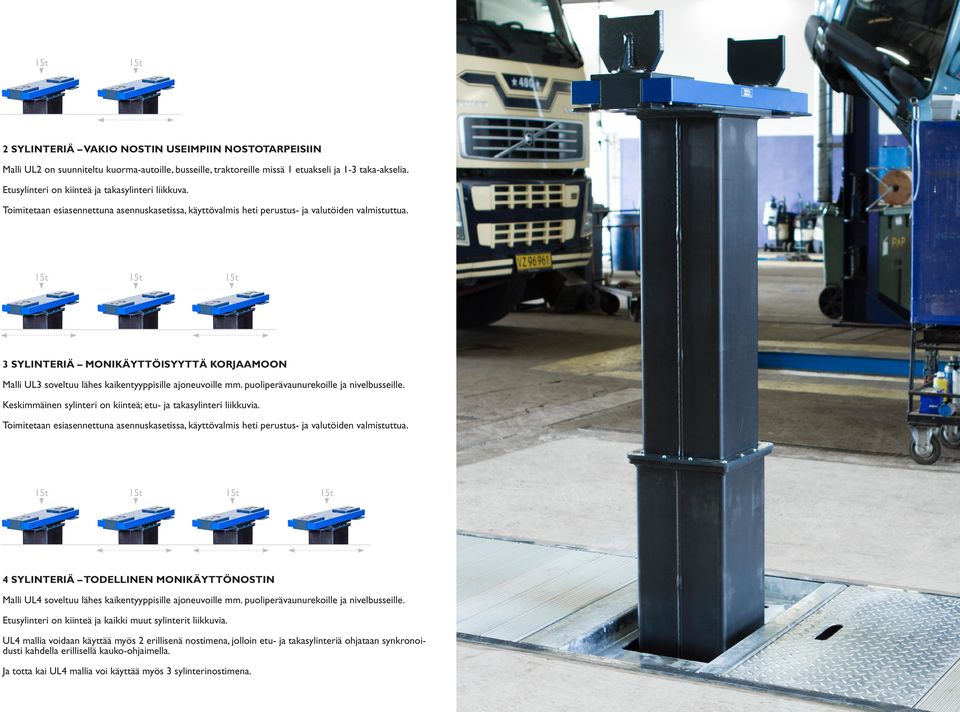

7 2 SYLINTERIÄ VAKIO NOSTIN USEIMPIIN NOSTOTARPEISIIN Malli UL2 on suunniteltu kuorma-autoille, busseille, traktoreille missä 1 etuakseli ja 1-3 taka-akselia. Etusylinteri on kiinteä ja takasylinteri liikkuva. Toimitetaan esiasennettuna asennuskasetissa, käyttövalmis heti perustus- ja valutöiden valmistuttua. 3 SYLINTERIÄ MONIKÄYTTÖISYYTTÄ KORJAAMOON Malli UL3 soveltuu lähes kaikentyyppisille ajoneuvoille mm. puoliperävaunurekoille ja nivelbusseille. Keskimmäinen sylinteri on kiinteä; etu- ja takasylinteri liikkuvia. Toimitetaan esiasennettuna asennuskasetissa, käyttövalmis heti perustus- ja valutöiden valmistuttua. 4 SYLINTERIÄ TODELLINEN MONIKÄYTTÖNOSTIN Malli UL4 soveltuu lähes kaikentyyppisille ajoneuvoille mm. puoliperävaunurekoille ja nivelbusseille. Etusylinteri on kiinteä ja kaikki muut sylinterit liikkuvia. UL4 mallia voidaan käyttää myös 2 erillisenä nostimena, jolloin etu- ja takasylinteriä ohjataan synkronoidusti kahdella erillisellä kauko-ohjaimella. Ja totta kai UL4 mallia voi käyttää myös 3 sylinterinostimena.

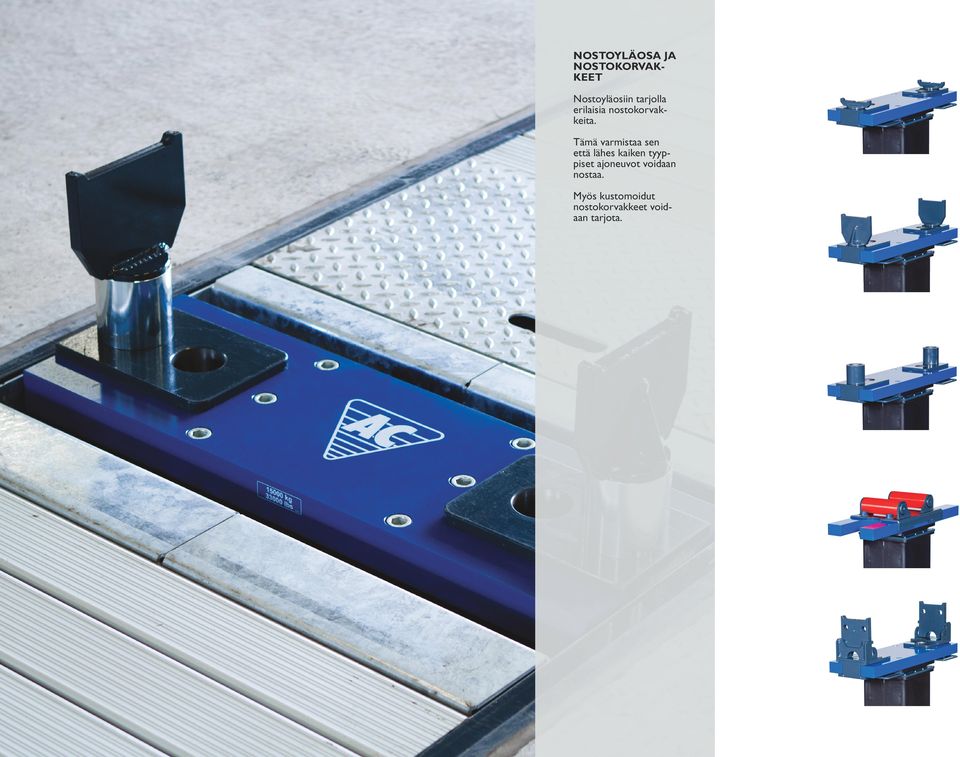

8 NOSTOYLÄOSA JA NOSTOKORVAKKEET Nostoyläosiin tarjolla erilaisia nostokorvakkeita. Tämä varmistaa sen että lähes kaiken tyyppiset ajoneuvot voidaan nostaa. Myös kustomoidut nostokorvakkeet voidaan tarjota.

9 KYTKE JA KÄYTÄ Nostin heti valmis käyttöön, asennettuna vesitiiviiseen ja itsekantavaan teräskasettiin. Matala rakenteellinen syvyys vaatii matalamman upotusmontun ja vähemmän betonia kuin perinteisen raskaankaluston sylinterinostin - rakennuskustannukset oleellisesti pienemmät. Asennuskasetti voidaan toimittaa varustettuna uppopumpulla. HELPPO KOHDISTAMINEN Pyöränpysäytin helpottaa ajoneuvon akselin kohdistamista sylinterin kohdalle.

10

11 ISO 9001:2008 ISO 14001:2004 Subject to changes and misprint. Tecalemit Oy Ruosilantie 18, Helsinki Vaihde
