TYPPIKAASUJOUSET TUOTERYHMÄ 8300

Transkriptio

1 TYPPIKAASUJOUSET TUOTERYHMÄ 8300 TUOTEVALIKOIMA - Rungon halkaisija: mm. - Alkuvoima: dan. - Standardityöiskun pituus: mm. - Erikoiskaasujouset tilauksesta. - Sarjat SC - ISO standardijousi. - Sarjat H, samankokoinen kuin SC-sarja, mutta suurempi jousivoima. - Sarjat HR, sama jousivoima kuin H-sarjoissa, mutta pienempi koko. - Sarjat K, pienikokoinen sarja, jonka jousivoimat ovat erittäin suuret. - Kaikki jouset toimitetaan 150 baariin paineistettuna, paitsi HR sarja ja muut kuljetuksen erikoisvaatimusten tai asiakkaan toivomusten aiheuttamat poikkeukset. KÄYTTÖKOHTEET - Kaasujouset mahdollistavat huomattavasti pienempien työkalujen käytön ja suunnittelun. - Erittäin helppo asentaa. - Kaikki alkuvoima heti käytettävissä. - Nimellisisku on aina tasainen ja luotettava. - Kaasujouset toimitetaan käyttövalmiina. - Voidaan käyttää järjestelmiin kytkettynä (paitsi SC150, SC250, H300, H500, K40, K75, K100, HR20, HR35, HR50, HR100 ja HR250). - Erinomainen katkaisuun, leimaamiseen, vetoon, materiaalin pidikkeeksi ja muihin käyttötarkoituksiin. MÄNTÄ - Monoliittinen rakenne, pintakäsittely lisää männän käyttöikää ja käyttöturvallisuutta. - Pinnan kovuus noin 1200 HV erittäin tasainen pinta ja pidempi käyttöikä. - Hiottu pinta, jonka karkeus Ra 0,05 mikrometriä hiottu, erittäin tasainen pinta, joka pidentää dynaamisen tiivistyksen käyttöikää. - Kupera männänpää (paitsi sarjat HR & K). Tämä parantaa painepinnan kosketusta ja rajoittaa virheen enintään 1-2 asteeseen. - Männänpään kierteitetty reikä helpottaa huoltoa ja laskee huoltokustannuksia (paitsi sarjat, HR ja jouset, joissa täyttöreikä on männän päässä). RUNKO - Monoliittinen rakenne (paitsi sarjat HR ja K). HR ja K sarjoissa rungon sisäpinta erikoiskäsitelty, mikä pidentää käyttöikää ja lisää käyttöturvallisuutta. - Sisäpinta kiillotettu (paitsi sarjat HR, K). Tämä takaa staattisten O-renkaiden parhaan toiminnan. - Jousen rungon alapään kierteitetyt kiinnitysreiät mahdollistavat helpon ja edullisen asennuksen. TYÖISKU - Kaikki nimellisiskut ovat säädettäviä. Jokaisessa jousessa on ilmoitettu turvavara. - Kaikki iskut ovat tasaisia mekaanisen pidikkeen ansiosta. JOUSIVOIMA - Kaikki kuvastossa mainitut jousivoimat perustuvat 150 baarin täyttöpaineeseen (paitsi sarjat HR) ja 20 C käyttölämpötilaan. - Kaikille jousille on määritetty loppuvoima. - Kun työisku on pienempi kuin nimellisisku, loppuvoima voidaan laskea helposti seuraavalla kaavalla: F n = C n x K +F 1 C u Jossa: F n = työiskun loppuvoima C u = nimellisisku (säädettävä) K = nimellisloppuvoiman F 2 ja -alkuvoiman F 1 välinen erotus. C n = todellinen työisku PORVOO Fax

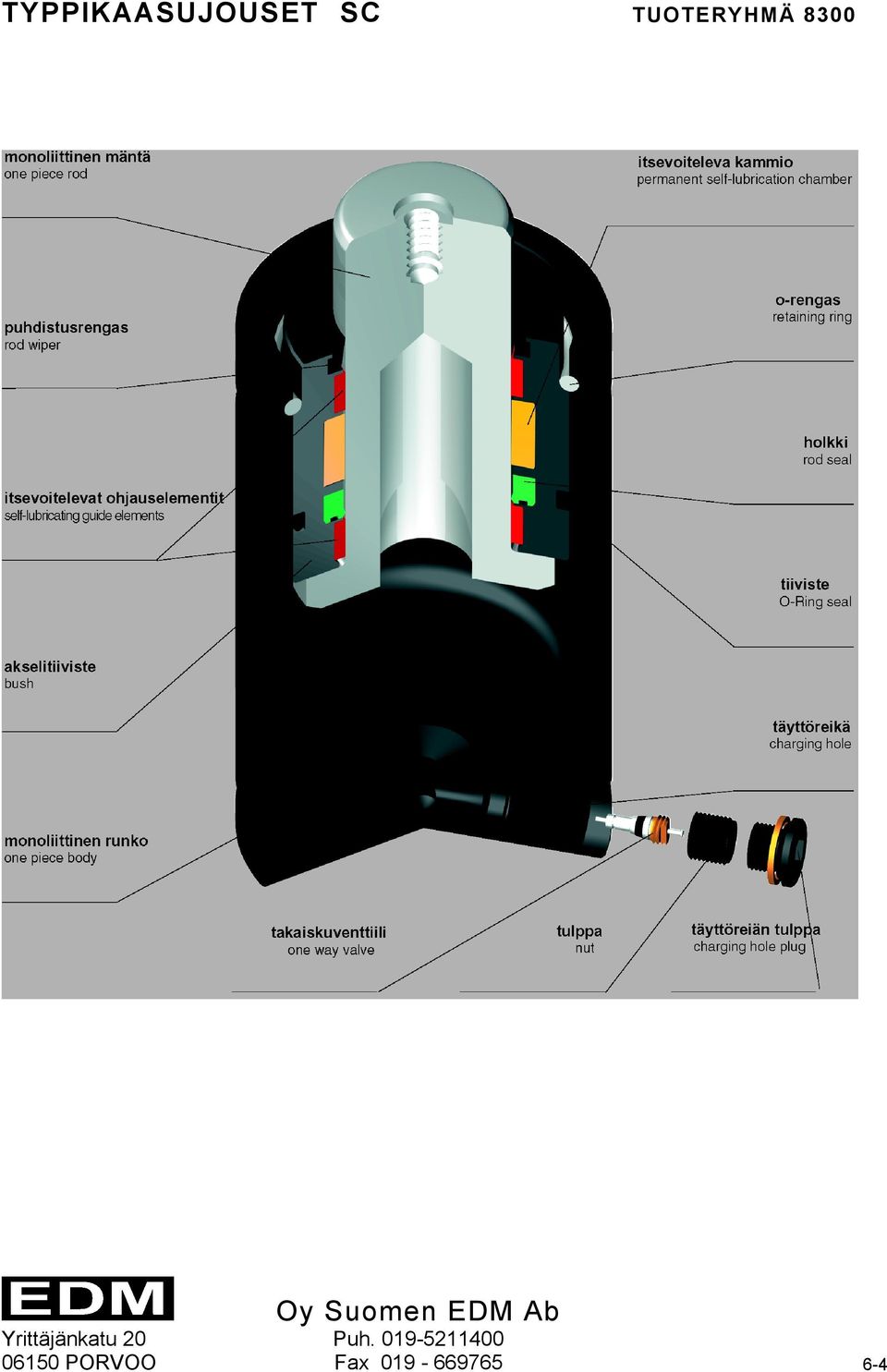

2 TYPPIKAASUJOUSET TUOTERYHMÄ Jos täyttöpaine on alle 150 baaria, alkuvoima voidaan laskea seuraavalla kaavalla: F 1 = S x P F 1 = täyttöpainetta vastaava nimellisalkuvoima. S = männän poikkileikkaus (cm 2 ) (sarjat HR-K) P = täyttöpaine MÄNNÄN OHJURIT JA TIIVISTEET - Jousissa ei ole metalliohjureita. - Jousessa on vähintään kaksi kestävää itsevoitelevaa ohjauselementtiä. Nämä takaavat, että männän liike on ehdottoman suora ja pidentävät sen elinikää. - TOP QUALITY -polyuretaanipuhdistimet (paitsi sarjat HR, K) takaavat parhaan suojan likaantumista vastaan. - TOP QUALITY dynaamiset polyuretaanitiivisteet ja staattiset O-rengastiivisteet takaavat jousen luotettavan toiminnan ja pitkän käyttöiän. - Takaiskuventtiili lukitaan oikeaan asentoon mutterilla (paitsi sarjat HR, K). Tämä lisää jousen käyttöturvallisuutta ja käyttöikää. - Ei-itsellisissä jousissa täyttöaukko suljetaan O-renkaalla varustetulla tulpalla. Näin taataan täydellinen tiivistys ja käyttöturvallisuus myös diagonaalirei issä. VOITELU - Kaksinkertainen itsevoitelujärjestelmä takaa tiivisteiden luotettavuuden ja toimivuuden ja vähentää ylikuumenemista. -Männän puristusvaiheessa tiivisteet voidellaan automaattisesti vesi/öljy erikoisseoksella (paitsi sarjat HR ja K). - Sylinterin voitelu öljyllä. TUNNISTEET - Kaasujousiin tunnistemerkinnät on tehty jousen runkoon ja jouset voidaan tunnistaa ISO-normien mukaisesti. - Nopea tunnistus voidaan suorittaa värillisestä erikoistarrasta. HUOLTO - Kaikki kaasujouset voidaan huoltaa tarvittaessa. - Huolto on erittäin yksinkertaista jousen rakenteen, korjaussarjojen ja erikoistyökalusarjojen ansiosta. - Huolto on erittäin edullista, koska ohjaus- ja tiivistyselementit on helppo asentaa. - Jouset ovat erittäin pitkäikäisiä. Kun työpinnat (mäntä ja sylinterin sisäpinta) hiotaan, saavutetaan täydellinen tiivistys. KÄYTTÖIKÄ - Kaasujousitoimittajamme tekniset innovaatiot sekä materiaalin, koneistuksen ja kokoonpanon tarkka ISO normien mukainen laadunvalvonta mahdollistavat, että voimme ilmoittaa suunnittelijoille ja käyttäjille jousityyppi- ja työiskukohtaisen vähimmäiskäyttöiän. - Vähimmäiskäyttöiän graafiset esitykset löydät jousiesittelyjen yhteydessä seuraavilta sivuilta. - Annettu vähimmäiskäyttöikä ei ole voimassa, jos jousta ei käytetä alla mainittujen varoitusten ja rajoitusten mukaisesti. - Annettu vähimmäiskäyttöikä ei ole voimassa, jos jousi ei ole asennettu oikein tai ne on huollettu väärin. - Kun kaasujousia käytetään oikein, käyttöikä on aina pitempi kuin annettu vähimmäiskäyttöikä. ASENNUS - Kaikkia kaasujousia voidaan käyttää missä tahansa asennossa. - Kaikki kaasujouset on aina kiinnitettävä sylinterin alapään kierteitettyjen reikien avulla tai erikoiskiinnityselementeillä. - Männän pään on aina oltava kosketuksissa painepintaan. Jos mäntä pääsee palautumaan vapaasti puristetusta asemasta, se saattaa aiheuttaa paineistetun rungon repeämisen. Mäntää kannattaa aina kuormittaa vähintään 1 mm, jos vain mahdollista. - Varmista aina, että mäntä on kohtisuorassa kosketuspintaan nähden PORVOO Fax

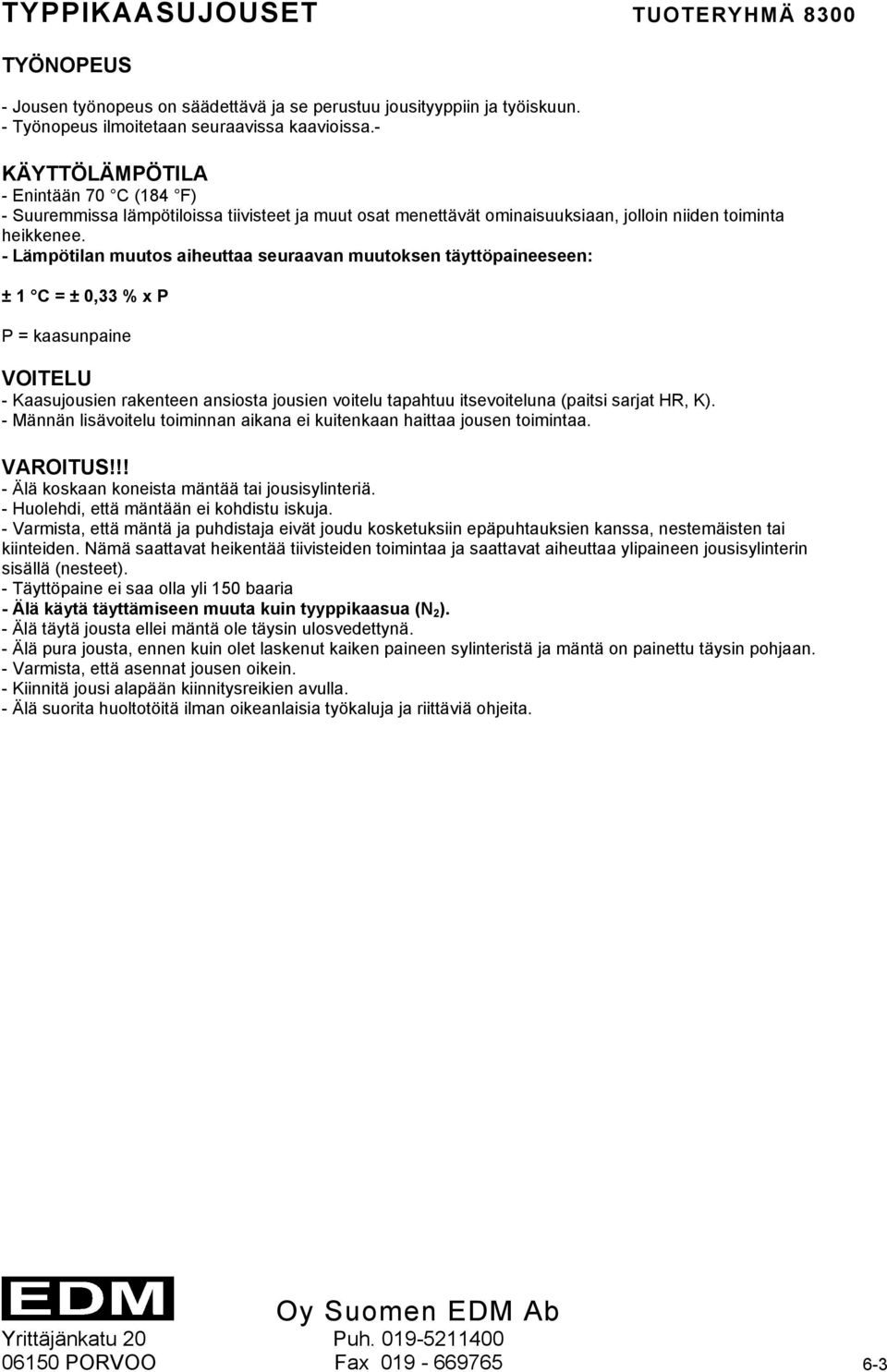

3 TYPPIKAASUJOUSET TUOTERYHMÄ 8300 TYÖNOPEUS - Jousen työnopeus on säädettävä ja se perustuu jousityyppiin ja työiskuun. - Työnopeus ilmoitetaan seuraavissa kaavioissa.- KÄYTTÖLÄMPÖTILA - Enintään 70 C (184 F) - Suuremmissa lämpötiloissa tiivisteet ja muut osat menettävät ominaisuuksiaan, jolloin niiden toiminta heikkenee. - Lämpötilan muutos aiheuttaa seuraavan muutoksen täyttöpaineeseen: ± 1 C = ± 0,33 % x P P = kaasunpaine VOITELU - Kaasujousien rakenteen ansiosta jousien voitelu tapahtuu itsevoiteluna (paitsi sarjat HR, K). - Männän lisävoitelu toiminnan aikana ei kuitenkaan haittaa jousen toimintaa. VAROITUS!!! - Älä koskaan koneista mäntää tai jousisylinteriä. - Huolehdi, että mäntään ei kohdistu iskuja. - Varmista, että mäntä ja puhdistaja eivät joudu kosketuksiin epäpuhtauksien kanssa, nestemäisten tai kiinteiden. Nämä saattavat heikentää tiivisteiden toimintaa ja saattavat aiheuttaa ylipaineen jousisylinterin sisällä (nesteet). - Täyttöpaine ei saa olla yli 150 baaria - Älä käytä täyttämiseen muuta kuin tyyppikaasua (N 2 ). - Älä täytä jousta ellei mäntä ole täysin ulosvedettynä. - Älä pura jousta, ennen kuin olet laskenut kaiken paineen sylinteristä ja mäntä on painettu täysin pohjaan. - Varmista, että asennat jousen oikein. - Kiinnitä jousi alapään kiinnitysreikien avulla. - Älä suorita huoltotöitä ilman oikeanlaisia työkaluja ja riittäviä ohjeita PORVOO Fax

4 TYPPIKAASUJOUSET SC TUOTERYHMÄ PORVOO Fax

5 TYPPIKAASUJOUSET SC150 TUOTERYHMÄ 8300 TÄYTTÖREIKÄ M6 CHARGING HOLE M6 SC ,28 SC ,4 62,7 0,29 SC ,30 SC , ,33 SC ±20 0,36 SC ,40 SC ,5 0,44 SC ,49 SC ,55 SC , PORVOO Fax

6 TYPPIKAASUJOUSET SC250 TUOTERYHMÄ 8300 TÄYTTÖREIKÄ M6 CHARGING HOLE M6 SC ,40 SC ,4 62,7 0,41 SC ,43 SC , ~360 0,48 SC (± 5 %) 0,54 SC ,60 SC ,5 0,66 SC ,74 SC ,81 SC , PORVOO Fax

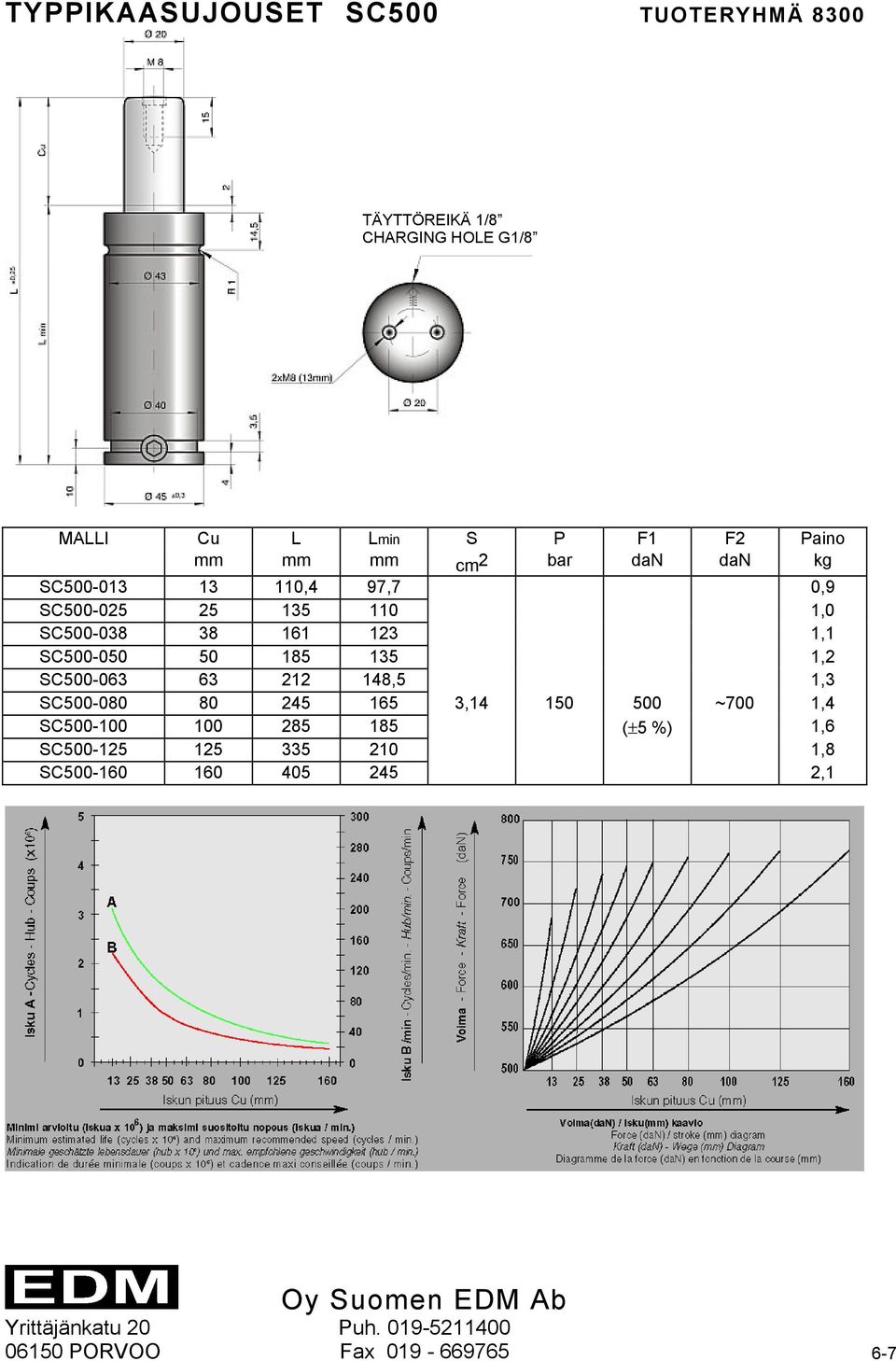

7 TYPPIKAASUJOUSET SC500 TUOTERYHMÄ 8300 CHARGING HOLE G1/8 SC ,4 97,7 0,9 SC ,0 SC ,1 SC ,2 SC ,5 1,3 SC , ~700 1,4 SC (±5 %) 1,6 SC ,8 SC , PORVOO Fax

8 TYPPIKAASUJOUSET SC750 TUOTERYHMÄ 8300 CHARGING HOLE G1/8 SC ,4 107,7 1,25 SC ,38 SC ,53 SC ,65 SC ,5 1,80 SC ,96 SC , ~1140 2,09 SC ±5% 2,33 SC ,68 SC ,10 SC ,60 SC , PORVOO Fax

9 TYPPIKAASUJOUSET SC1500 TUOTERYHMÄ 8300 CHARGING HOLE G1/8 SC ,64 SC ,91 SC ,15 SC ,5 4,47 SC ,81 SC , ~2220 5,22 SC (±5%) 5,75 SC ,33 SC ,34 SC ,50 SC , PORVOO Fax

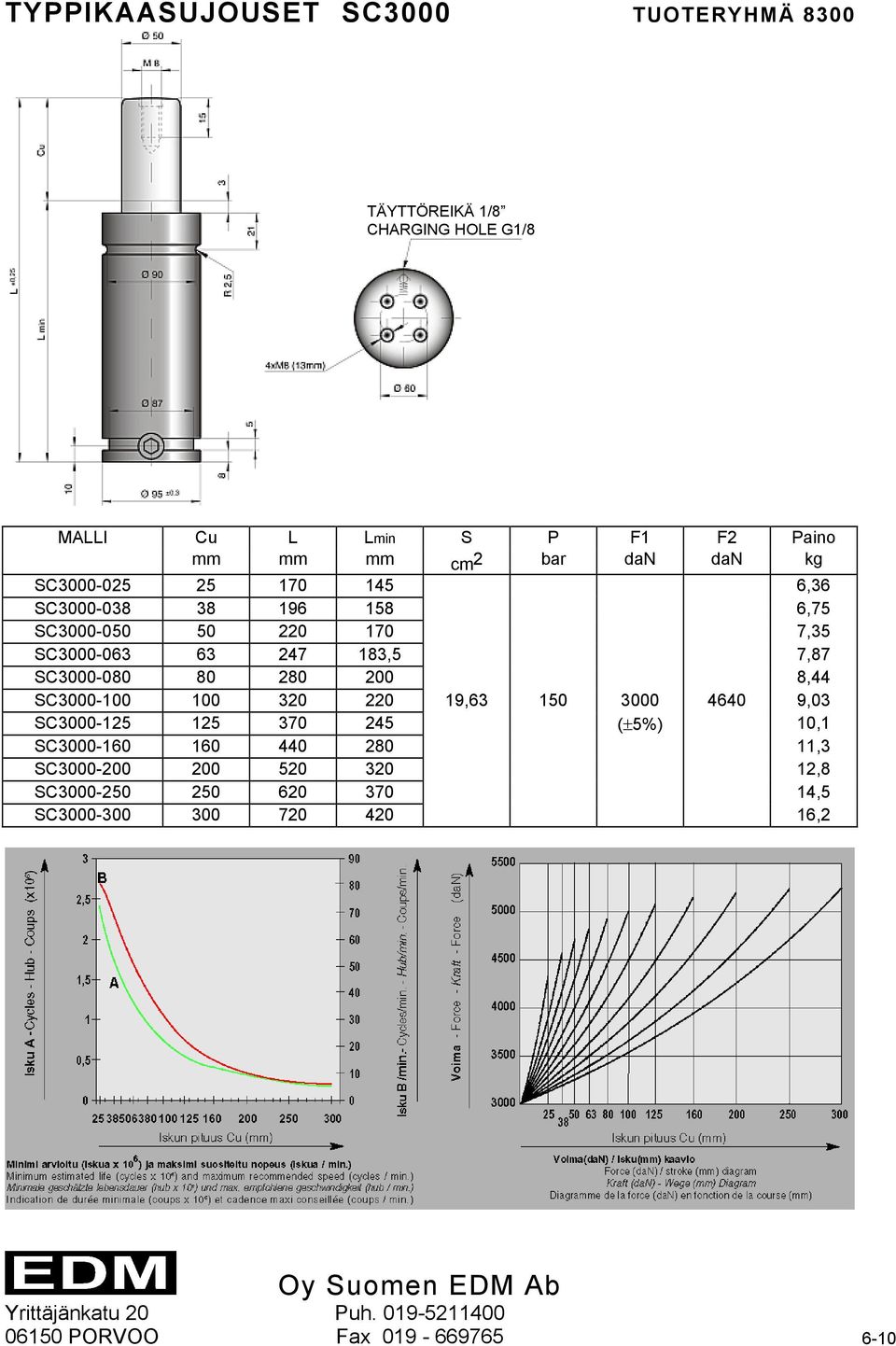

10 TYPPIKAASUJOUSET SC3000 TUOTERYHMÄ 8300 CHARGING HOLE G1/8 SC ,36 SC ,75 SC ,35 SC ,5 7,87 SC ,44 SC , ,03 SC (±5%) 10,1 SC ,3 SC ,8 SC ,5 SC , PORVOO Fax

11 TYPPIKAASUJOUSET SC5000 TUOTERYHMÄ 8300 CHARGING HOLE G1/8 SC ,2 SC ,9 SC ,7 SC ,5 14,5 SC ,4 SC , ~ ,7 SC ±5% 18,3 SC ,1 SC ,3 SC ,8 SC , PORVOO Fax

12 TYPPIKAASUJOUSET SC7500 TUOTERYHMÄ 8300 CHARGING HOLE G1/8 SC ,8 SC ,0 SC ,8 SC ,5 22,6 SC ,4 SC , ~ ,1 SC (±5%) 28,0 SC ,4 SC ,0 SC ,5 SC , PORVOO Fax

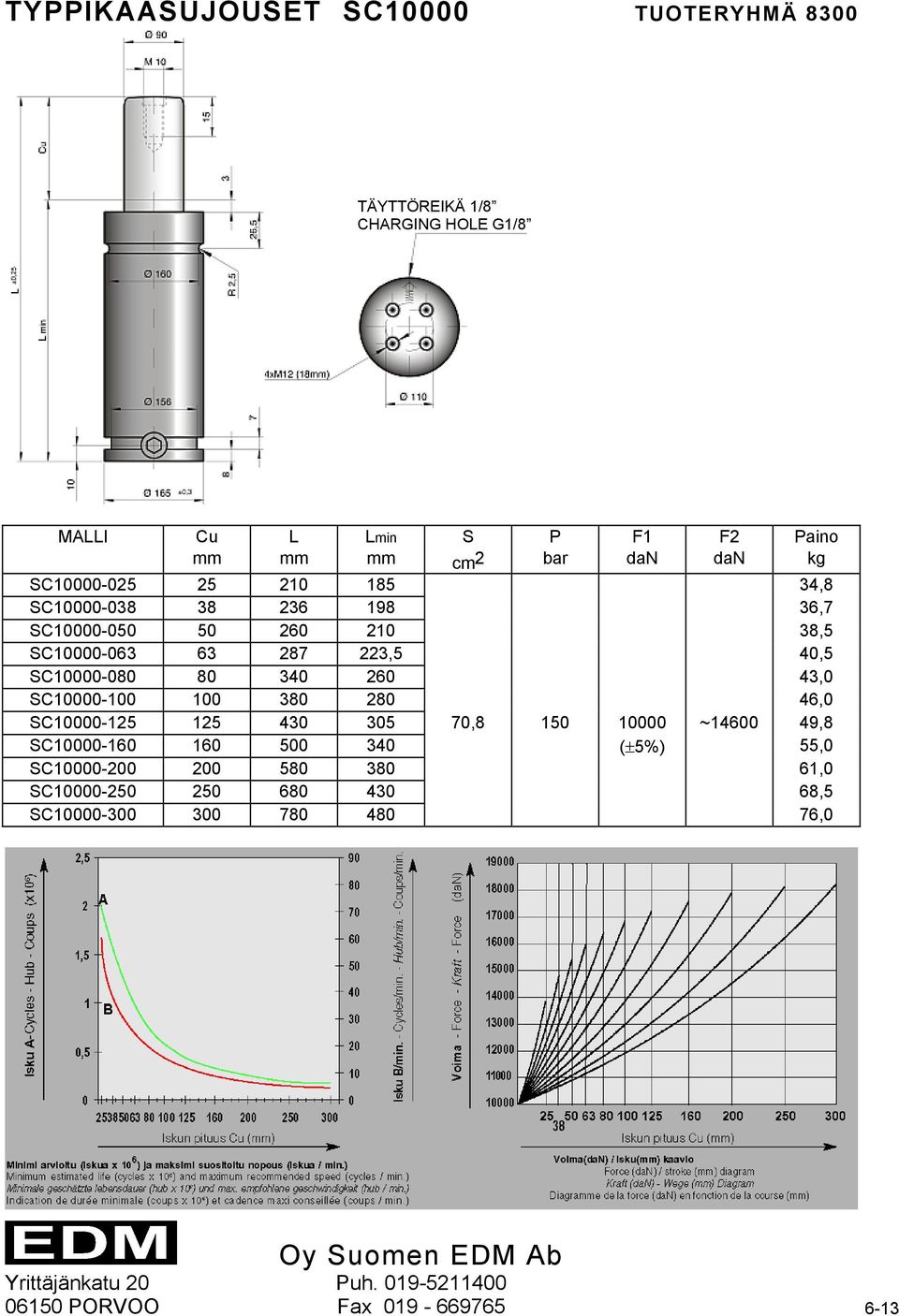

13 TYPPIKAASUJOUSET SC10000 TUOTERYHMÄ 8300 CHARGING HOLE G1/8 SC ,8 SC ,7 SC ,5 SC ,5 40,5 SC ,0 SC ,0 SC , ~ ,8 SC (±5%) 55,0 SC ,0 SC ,5 SC , PORVOO Fax

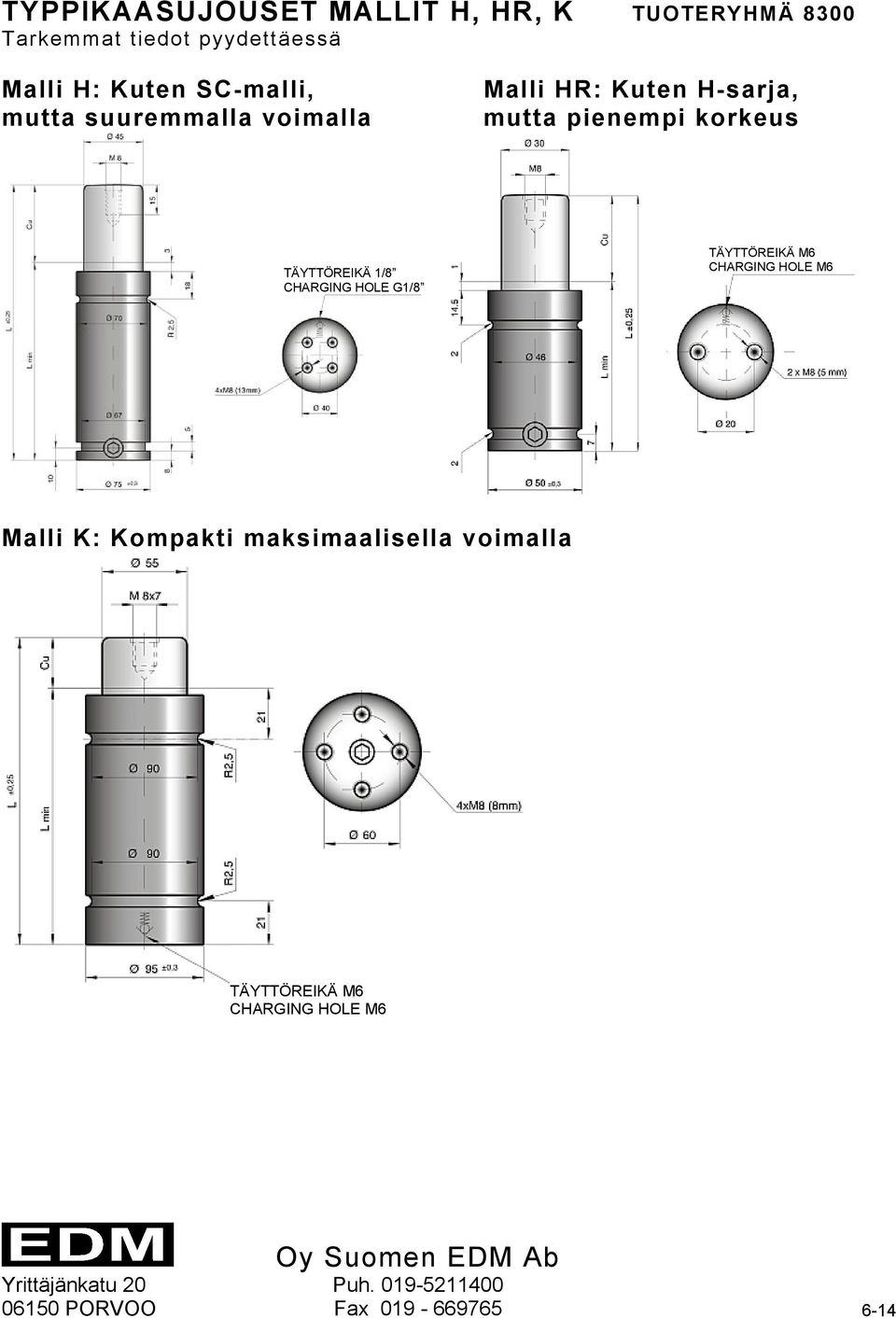

14 TYPPIKAASUJOUSET MALLIT H, HR, K TUOTERYHMÄ 8300 Tarkemmat tiedot pyydettäessä Malli H: Kuten SC-malli, mutta suuremmalla voimalla Malli HR: Kuten H-sarja, mutta pienempi korkeus CHARGING HOLE G1/8 TÄYTTÖREIKÄ M6 CHARGING HOLE M6 Malli K: Kompakti maksimaalisella voimalla TÄYTTÖREIKÄ M6 CHARGING HOLE M PORVOO Fax
