Topvex SoftCooler TR09-15 Asennusohjeet
|
|
- Topi Karvonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 -FI V.A001
2 Sisällysluettelo 1 Vaatimustenmukaisuusvakuutus Varoitukset Kylmälaiteasennusten Tarkastus/Ilmoittaminen Tuotteen kuvaus Yleistä Tekniset tiedot Mitat ja painot Topvex SoftCooler TR09-TR Sähkötiedot Kuljetus ja säilytys Asennus Pakkauksesta purkaminen Mihin / miten laite asennetaan Koneen asennus Asennus Asennus Topvex TR -ilmankäsittelykoneen jakaminen Topvex SoftCooler:n kokoaminen Liitännät Kanavaliitännät Sähköliitäntä Toiminnan selostus Yleistä Kylmän talteenotto Tehonhallinta Tehon rajoitus Ohitustoiminto (lisävaruste) Käyttöönottopöytäkirja Yleistä Asennustarkastus Ohjausyksikön E28 valmistelu Ennen kompressorin käynnistystä Jäähdytyksen ohjaus...20
3 1 Vaatimustenmukaisuusvakuutus Valmistaja Systemair AB/Kryoterm Batterigatan 10 SE Piteå RUOTSI Toimisto: Faksi: vakuuttaa, että seuraavat tuotteet: Jäähdytysyksikkö Topvex SoftCooler TR09 Topvex SoftCooler TR12 Topvex SoftCooler TR15 (Tämä vakuutus koskee tuotetta siinä kunnossa, missä se on toimitettu ja asennettu laitteistoon asennusohjeiden mukaisesti. Tämä vakuutus ei koske jälkikäteen asennettuja osia tai tuotteelle tehtyjä toimenpiteitä) täyttävät seuraavien EY-direktiivien kaikki sovellettavat vaatimukset Konedirektiivi 2006/42/EY Pienjännitedirektiivi 2006/95/EY. EMC-direktiivi 2004/108/EY Seuraavia yhdenmukaistettuja standardeja on käytetty soveltuvin osin: EN ISO EN EN ISO Yleiset suunnitteluperiaatteet - riskiarviointi ja riskien vähentäminen Koneturvallisuus. Turvaetäisyydet yläraajojen ja alaraajojen ulottumisen estämiseksi vaaravyöhykkeille Koneturvallisuus - Koneiden sähkölaitteet. Osa 1: Yleiset vaatimukset EN Sähkölaitteiden kotelointiluokat (IP-koodi). EN Sähkömagneettinen yhteensopivuus (EMC). Osa 6-2: Yleiset standardit Häiriönsieto teollisuusympäristöissä EN Sähkömagneettinen yhteensopivuus (EMC). Osa 6-3: Yleiset standardit Häiriönpäästöt kotitalous-, toimisto- ja kevyen teollisuuden ympäristöissä Täydellinen tekninen aineisto on saatavana. Skinnskatteberg, Ingemar Wallström Site Manager 1 Systemair AB
4 2 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Kylmäainepiiriin liittyvät työt saa tehdä vain valtuutettu kylmälaiteasentaja. Varoitus Ovenkahvat on tarkoitettu vain asennuskäyttöön. Ne on poistettava ennen koneen käyttöönottoa koneelle vaaditun turvallisuustason varmistamiseksi. Kone on painava. Noudata varovaisuutta kuljetuksen ja asennuksen aikana. Puristumisvaara! Käytä suojavaatteita. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Varmista, että käytetään sopivaa nostolaitetta. Käytä suojavaatteita. Vältettävä kylmäaineen ihokosketusta. Käytä suojalaseja, hengityssuojainta, käsineitä ja asianmukaisia suojavaatteita. Huolehdi hyvästä ilmanvaihdosta. Jos sinulle tulee paleltumisvammoja, mene lääkäriin. Jos ainetta pääsee iholle, pese kyseinen kohta huolella. Jos ainetta pääsee silmiin, käytä silmähuuhtelulaitetta tai haaleaa vettä ja huuhtele silmiä 20 minuutin ajan. Hakeudu lääkäriin. Koneen verkkoliitäntä on varustettava kaikkinapaisella katkaisimella, jossa on vähintään 3 mm kosketinväli. Varo Jos kone asennetaan kylmään paikkaan, varmista, että kaikki liitokset eristetään ja teipataan hyvin. Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään. 2 Systemair AB
5 3 Kylmälaiteasennusten Tarkastus/Ilmoittaminen Topvex SoftCooler TR toimitetaan valmiiksi kylmäaineella täytettynä ja kuuluu ryhmään "Laitteet, jotka sisältävät yli 3 kg kylmäainetta piiriä kohti". Ennen käyttöönottoa valtuutetun kylmälaiteasentajan on laadittava asennuksen tarkastuspöytäkirja. Tiiviystarkastus on tehtävä kerran vuodessa ja siitä on laadittava pöytäkirja. Topvex SoftCooler TR -jäähdytyskoneen asennuksesta on tehtävä ilmoitus vain, jos kiinteistön kylmäainemäärä on asennuksen jälkeen yli 10 kg (ei sisällä "pieniä laitteita", joissa on alle 3 kg kylmäainetta ts. normaalit jääkaapit/pakastimet). Ilmoitus on tehtävä tarkastusviranomaiselle (yleensä kunnallinen ympäristövirasto). Määräykset saattavat vaihdella maakohtaisesti. Kysy lisätietoja paikallisilta viranomaisilta. 4 Tuotteen kuvaus 4.1 Yleistä Tämä asennusohje koskee Topvex SoftCoolerTR konetta, jonka on valmistanut Systemair AB. Topvex SoftCoolerTR09-15:n malliversiot ovat: Malli:TR09, TR12, TR15. Oikea- tai vasenkätiset mallit: R (oikea) L (vasen). Osoittaa puolen, jolle tuloilma on liitetty tarkastuspuolelta katsottuna. Tämä käsikirja sisältää koneen rakennetta, asennusta, käyttöönottoa ja käyttöä koskevat perustiedot ja suositukset koneen virheettömän toiminnan varmistamiseksi. Koneen asianmukaisen ja turvallisen toiminnan kannalta on tärkeää lukea tämä käsikirja perusteellisesti, käyttää konetta annettujen ohjeiden mukaisesti ja noudattaa kaikkia turvallisuusohjeita. Ohje täydentää asiakirjaa Topvex TR09, TR12, TR15 Ilmankäsittelykoneet (erillinen asiakirja), joka tulisi lukea ennen asennusta. 3 Systemair AB
6 4.2 Tekniset tiedot Mitat ja painot Topvex SoftCooler TR09-TR12 Kuva 1 Mitat (mm) TR09-TR12 (kuvassa vasenkätinen kone) Malli AA B C D E F G I J K L TR TR TR Malli M N O P Q R S Paino, kg Kokonaispaino, kg 1 TR TR TR Sis. ilmakäsittelyosat 4 Systemair AB
7 4.2.2 Sähkötiedot Malli Jännite Virta (A) Teho (W) Varoke, hidas Topvex SoftCooler TR09 400V 3N~, 50Hz Topvex SoftCooler TR12 400V 3N~, 50Hz Topvex SoftCooler TR15 400V 3N~, 50Hz Kuljetus ja säilytys Topvex SoftCooler tulee varastoida ja kuljettaa niin, että se on suojattu kolhuilta, jotka voivat vahingoittaa paneeleja, kahvoja jne. Se tulee peittää niin, etteivät pöly, sade ja lumi pääse tunkeutumaan koneeseen ja vahingoittamaan sitä ja sen komponentteja. Kone toimitetaan yhtenä yksikkönä, joka sisältää kaikki tarvittavat komponentit. Kone toimitetaan muoviin käärittynä kuomalavalla helppoa kuljetusta varten. Käytä haarukkatrukkia Topvex SoftCooler:n kuljettamiseen. Vältä koneen siirtämistä lattialla, vaakaliike voi vahingoittaa jalkoja. Varoitus Kone on painava. Noudata varovaisuutta kuljetuksen ja asennuksen aikana. Puristumisvaara! Käytä suojavaatteita. Varo kaatamasta konetta. 6 Asennus 6.1 Pakkauksesta purkaminen Varmista ennen asennuksen aloittamista, että kaikki tilatut laitteet on toimitettu. Kaikki poikkeavuudet tilatusta laitteistosta on ilmoitettava Systemair-tuotteiden toimittajalle. 6.2 Mihin / miten laite asennetaan Topvex SoftCooler on asennettava sisätiloihin. Aseta kone tasaiselle, tukevalle alustalle. On tärkeää, että kone on täysin vaakasuorassa ennen käyttöönottoa. Sähkökomponentteja ei tulisi altistaa alle 0 ja yli +50 lämpötiloille. Seuraavia maksimilämpötiloja on noudatettava Topvex SoftCooler:n häiriöttömän toiminnan varmistamiseksi: Ulkoilma maks. +33 C Poistoilma maks. +28 Ympäristön lämpötila maks. +28 C. Pidä sijoituspaikkaa valitessasi mielessä, että kone vaatii säännöllistä huoltoa ja että huoltoluukkuihin tulisi päästä helposti käsiksi. Jätä koneen ympärille riittävästi tilaa luukkujen avaamista ja pääkomponenttien irrottamista varten (kuva 1). Huoltoon sisältyy mm. tippakaukalon ja lämmönsiirtimien tarkastus ja puhdistus. Asennustilassa pitää olla lattiakaivo kondenssiveden poistoa varten (luku ). Älä sijoita konetta seinää vasten, koska matalataajuiset äänet voivat aiheuttaa värähtelyjä seinissä vaikka puhaltimen äänitaso olisi hyväksyttävä. Ellei tämä ole mahdollista, seinä tulisi eristää hyvin. 5 Systemair AB
8 6.3 Koneen asennus Asennus Kuva 2 Asennus ilman ohitusta, vasenkätinen malli Sijainti Kuvaus Tuloilma Jäteilma Ulkoilma Poistoilma 1 VAV paineanturit (lisävaruste) 2 Ohituspelti ja moottori, ulkoilma (lisävaruste) 3 Ohituspelti ja moottori, poistoilma (lisävaruste) 4 Lukittu liitäntä 6 Systemair AB
9 Kuva 3 Asennus ohituspellin kanssa, vasenkätinen malli Sijainti Kuvaus Tuloilma Jäteilma Ulkoilma Poistoilma 1 Poistoilma, ohitus 2 VAV paineanturit (lisävaruste) 3 Ohituspelti ja moottori, ulkoilma (lisävaruste) 4 Ohituspelti ja moottori, poistoilma (lisävaruste) 5 Ohituspelti ja moottori, poistoilma ohitus (lisävaruste) 7 Systemair AB
10 6.3.2 Asennus 1 Valmistele pinta, jolle kone asennetaan. Varmista, että pinta on tasainen ja vaakasuora ja että se kantaa koneen painon. Suorita asennus paikallisten määräysten mukaisesti. 2 Nosta kone paikalleen. Varoitus Varo teräviä reunoja asennuksen ja huollon yhteydessä. Varmista, että käytetään sopivaa nostolaitetta. Käytä suojavaatteita. 3 Säädä kone pystyasentoon mukana toimitetuilla säätöjaloilla 4 Kytke kone verkkojännitteeseen toimitukseen sisältyvällä turvakytkimellä. Vedä kaapelit turvakytkimeltä kotelon yläsivun läpi suoraan kytkentärasiaan. Katso mukana toimitettu kytkentäkaavio ja luku , taulukko 2. Varoitus Koneen verkkoliitäntä on varustettava kaikkinapaisella katkaisimella, jossa on vähintään 3 mm kosketinväli. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. 8 Systemair AB
11 6.4 Topvex TR -ilmankäsittelykoneen jakaminen. Ennen Topvex SoftCooler:n asennusta Topvex TR täytyy jakaa (kuva 4). Koneen jakaminen: Irrota lämmönsiirrin, poistoilmapuhallin ja poistoilmasuodatin A. Irrota levy B. Irrota liittimet C. Irrota 7 kpl M10 ruuvia, joilla puoliskot on kiinnitetty A Kuva 4 Kuvassa on vasenkätinen versio 9 Systemair AB

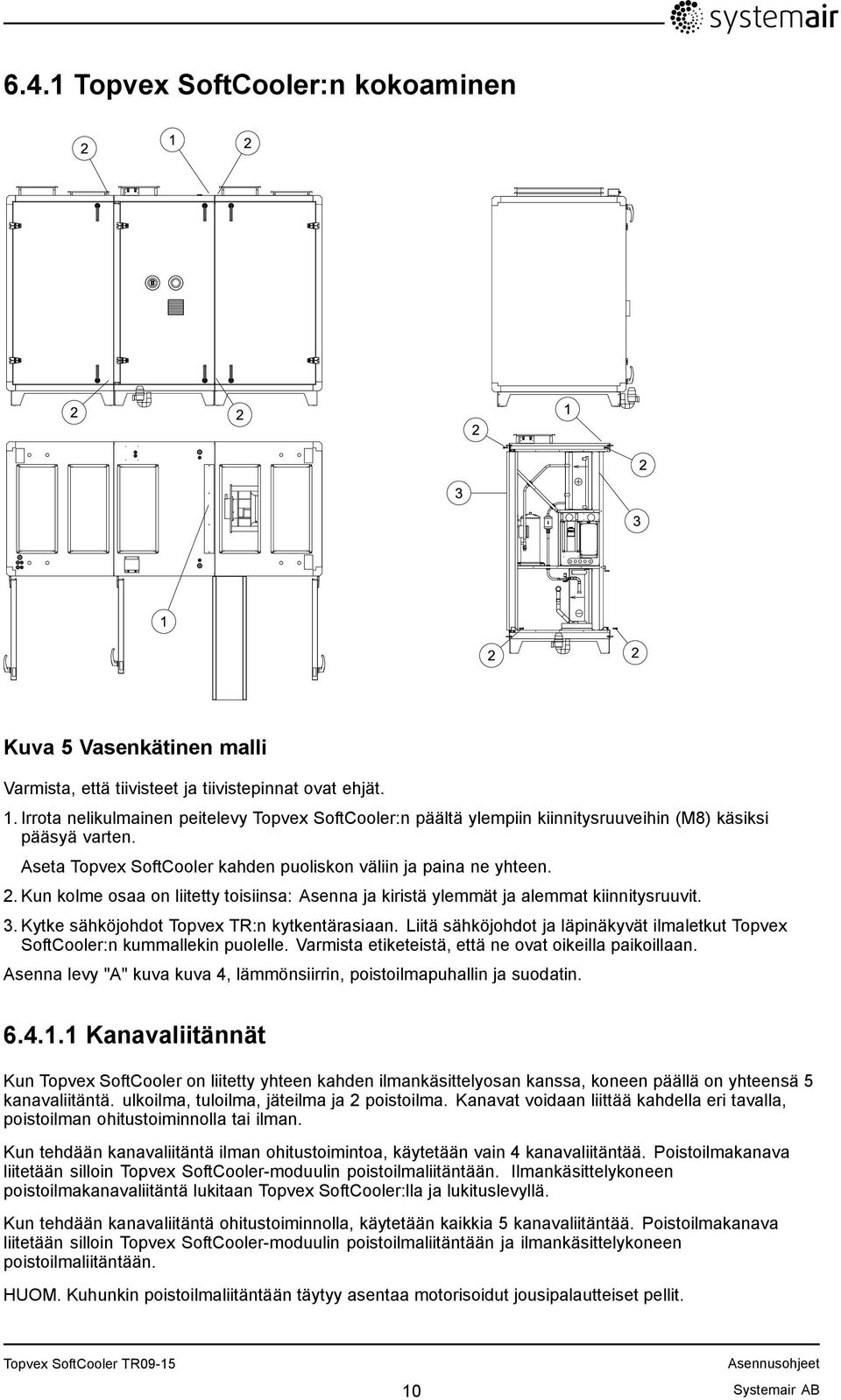

12 6.4.1 Topvex SoftCooler:n kokoaminen Kuva 5 Vasenkätinen malli Varmista, että tiivisteet ja tiivistepinnat ovat ehjät. 1. Irrota nelikulmainen peitelevy Topvex SoftCooler:n päältä ylempiin kiinnitysruuveihin (M8) käsiksi pääsyä varten. Aseta Topvex SoftCooler kahden puoliskon väliin ja paina ne yhteen. 2. Kun kolme osaa on liitetty toisiinsa: Asenna ja kiristä ylemmät ja alemmat kiinnitysruuvit. 3. Kytke sähköjohdot Topvex TR:n kytkentärasiaan. Liitä sähköjohdot ja läpinäkyvät ilmaletkut Topvex SoftCooler:n kummallekin puolelle. Varmista etiketeistä, että ne ovat oikeilla paikoillaan. Asenna levy "A" kuva kuva 4, lämmönsiirrin, poistoilmapuhallin ja suodatin Kanavaliitännät Kun Topvex SoftCooler on liitetty yhteen kahden ilmankäsittelyosan kanssa, koneen päällä on yhteensä 5 kanavaliitäntä. ulkoilma, tuloilma, jäteilma ja 2 poistoilma. Kanavat voidaan liittää kahdella eri tavalla, poistoilman ohitustoiminnolla tai ilman. Kun tehdään kanavaliitäntä ilman ohitustoimintoa, käytetään vain 4 kanavaliitäntää. Poistoilmakanava liitetään silloin Topvex SoftCooler-moduulin poistoilmaliitäntään. Ilmankäsittelykoneen poistoilmakanavaliitäntä lukitaan Topvex SoftCooler:lla ja lukituslevyllä. Kun tehdään kanavaliitäntä ohitustoiminnolla, käytetään kaikkia 5 kanavaliitäntää. Poistoilmakanava liitetään silloin Topvex SoftCooler-moduulin poistoilmaliitäntään ja ilmankäsittelykoneen poistoilmaliitäntään. HUOM. Kuhunkin poistoilmaliitäntään täytyy asentaa motorisoidut jousipalautteiset pellit. 10 Systemair AB
13 Kondensoituminen ja lämmöneristys Ulkoilmakanava ja poistokanavat on aina eristettävä hyvin kondensaation estämiseksi. Koneeseen liitettyjen kanavien kunnollinen eristäminen on erityisen tärkeää. Kaikki kylmiin tiloihin/alueille asennetut kanavat on eristettävä hyvin. Käytä eristettä (vähintään 100 mm vuorivillaa), jossa on muovinen höyrysulku. Alueilla, joilla on erityisen alhainen ulkolämpötila talvella, on käytettävä lisäeristystä. Eristeen kokonaispaksuuden on oltava vähintään 150 mm. Varo Jos kone asennetaan kylmään paikkaan, varmista, että kaikki liitokset eristetään ja teipataan hyvin. Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään Kondenssivedenpoisto Varoitus Konetta ei saa ottaa käyttöön ennen kuin mukana toimitettu vedenpoistoputki ja vesilukko on liitetty SoftCoolerin ja lattiakaivon välille. Vedenpoistoletku liitetään tippakaukalon alla olevaan liitäntään. Tippakaukalo on Topvex SoftCooler:n pohjalla. Käytä mukana toimitettua liitäntäputkea, jonka katkaiset oikean pituiseksi "H" alla olevan kuvan mukaan. Katso alla olevasta taulukosta korkeuden "H" ja maksimipaineen suhde. Kuva 6 Mitat ja kokoaminen H (mm) Normaalit olosuhteet Suurin alipaine (Pa) Vesilukon ja lattiakaivon välille tarvitaan lisäputki, joka ei sisälly Topvex SoftCooler:n toimitukseen. Liitä putki ja varmista, että kaato lattiakaivon suuntaan on vähintään 1:200 ja ettei putki pääse mistään kohdasta jäätymään. Kuva 7 Putki lattiakaivoon 11 Systemair AB
14 6.5 Liitännät Kanavaliitännät Ilmaliitäntöjen periaatteet Kuva 8 Liitännät ja peruskomponentit vasenkätisissä malleissa Sijainti Kuvaus 1. Kompressori 2. Lauhdutin 3. Höyrystin 4. Suodatin/kuivain tarkastuslasilla 5. Paisuntaventtiili 6. Tippakaukalo ja vedenpoisto 7. Vesilukko 8. Kaapeliläpivienti lisäkaapeleille 9. Sähkökaappi taajuusmuuttajalla 10. Poistoilmakanavaliitäntä 11. Poistoilma-anturi, EHS 12. Paine/kuumakaasuanturit 13. Kylmäainejärjestelmän korkea/matalapainepuolen mittauspisteet 12 Systemair AB
15 6.5.2 Sähköliitäntä Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Kylmäainepiiriin liittyvät työt saa tehdä vain valtuutettu kylmälaiteasentaja. 1. Varmista, että sähkökaapelit ja kaksi läpinäkyvää paineenmittausletkua on asennettu oikein päin osien väliin. 2.. Asenna ohjauskaapeli Topvex TR -kytkentäkaappiin (tuloilmaosassa), käytä valmiita läpivientejä. Kytke johtimet sähkökaapin liitinrimoihin johtimien merkintöjen ja kytkentäkaavion mukaan. Katso myös luku Sisäiset sähkökytkennät. 3. Siirrä poistoilman lämpötila-anturi "EHS" poistoilmasuodattimesta tarran "EHS" viereen. Kuva 9 EHS vasenkätisessä koneessa 4. Kytke kone verkkojännitteeseen (400V 3N~, 50Hz) toimitukseen sisältyvällä turvakytkimellä. Vedä kaapelit kotelon yläosan läpi Topvex SoftCooler suoraan kytkentärasiaan. Johtimet ja varokkeet luvun Sähkötiedot mukaan Tee Topvex TR -ilmankäsittelykoneen sähkökytkennät koneen mukana toimitetun asennusohjeen mukaisesti. 13 Systemair AB
16 Sähkökaappi Kuva 10 Sijainti Kuvaus 1. Liitinrima, verkkojännite 2. Virrankatkaisin (AS3), öljylämmittimet 3. Releet 4. Liitinrima, sisäiset/ulkoiset kytkennät 5. Taajuusmuuttaja, näyttö 6. EMC-suodatin 14 Systemair AB
17 Ulkoiset/Sisäiset kytkennät Katso myös oheinen kytkentäkaavio. Verkkojännite (ja joissakin tapauksissa ohituspelti) on ainoa ulkoinen kytkentä Topvex SoftCooler-koneeseen. Taulukko 1: Ulkoiset liitännät PE Kuvaus Maadoitus Huomautukset N N Maadoitettu nollajohto (syöttöjännite) L1 L1 Vaihe (syöttöjännite) L2 L2 Vaihe (syöttöjännite) L3 L3 Vaihe (syöttöjännite) 28 G Ohituspelti DBEH poistoilma (lisävaruste) 24 V AC 400V 3N~, 50Hz, turvakytkimen kautta 29 GO Ohituspelti DBEH poistoilma (lisävaruste) Nolla (24 VAC) Topvex SoftCooler:n valmis ohjauskaapeli vedetään Topvex-ilmankäsittelykoneen tuloilmaosaan ja kytketään liitinrimoihin johtimien merkintöjen mukaan. Taulukko 2: Sisäiset kytkennät Liitinrima Liitinrima Kuvaus Huomautukset G G 24 V AC 4 DI ref Referenssi 10 DO ref Referenssi 12 DO Poistoilmapelti. Ohjaussignaali ohjausyksiköstä E28 johdetaan releen R2 kautta liittimeen 28 ohituspellin (lisävaruste) ohjausta varten. 14 DO P1-jäähdytyksen käynnistyssignaali ohjausyksiköstä E28 osoittaa jäähdytystarpeen. Signaali ohjaa relettä R2, joka sulkee ohituspellin (lisävaruste). 15 DO "DX-jäähdytys, porras 1" käynnistyssignaali ohjausyksiköstä E28 osoittaa jäähdytystarpeen. Signaali ohjaa relettä R1, joka käynnistää kompressorin. 74 DI Hälytysilmaisu jäähdytys (Vika P1-Jäähdytys). NO 24V AC, 0,5A 24V AC, 0,5A 24V AC, 0,5A 90 AO ref Referenssi 94 AO Ohjaussignaali ohjausyksiköstä E28 jäähdytystä varten. Ohjaa taajuusmuuttajaa (FC). 0-10V DC 15 Systemair AB
18 7 Toiminnan selostus DEH DO SS ETS EHS CO OS HPS UC CPR FC RC EF HE EV SF RM Kuva 11 Ilman ohitusta, vasenkätinen malli DEH DBEH DO SS ETS EHS CO OS HPS UC CPR FC RC EF HE EV SF RM Kuva 12 Ohituksen kanssa, vasenkätinen malli Sijainti EF SF SS OS ETS EHS UC RC RM HE Kuvaus Poistoilmapuhallin Tuloilmapuhallin Tuloilman lämpötila-anturi Ulkoilman lämpötila-anturi Poistoilman lämpötila-anturi Poistoilman lämpötila-anturi Ohjausyksikkö E28 Roottorin ohjain Roottorin moottori Vaihdin 16 Systemair AB

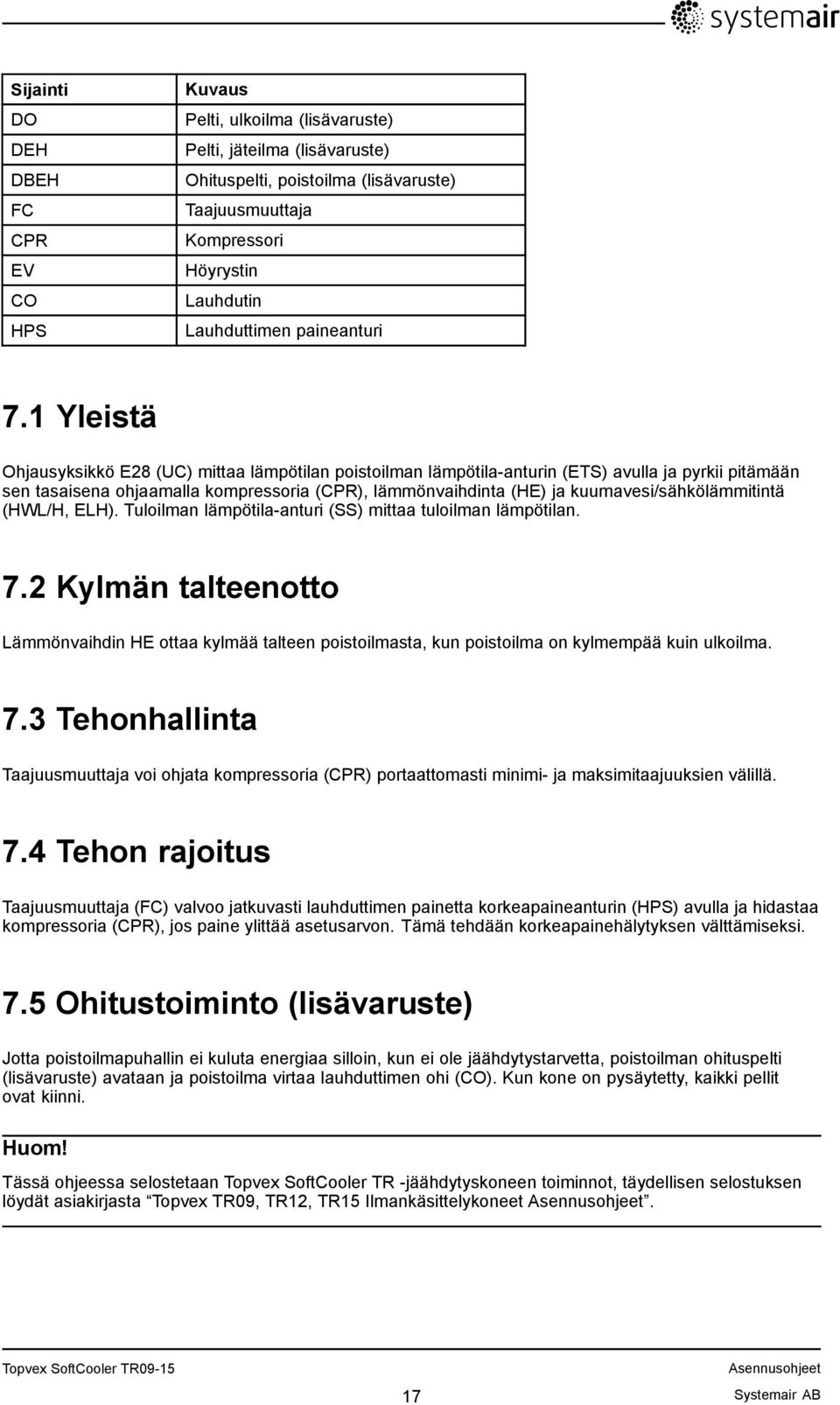

19 Sijainti DO DEH DBEH FC CPR EV CO HPS Kuvaus Pelti, ulkoilma (lisävaruste) Pelti, jäteilma (lisävaruste) Ohituspelti, poistoilma (lisävaruste) Taajuusmuuttaja Kompressori Höyrystin Lauhdutin Lauhduttimen paineanturi 7.1 Yleistä Ohjausyksikkö E28 (UC) mittaa lämpötilan poistoilman lämpötila-anturin (ETS) avulla ja pyrkii pitämään sen tasaisena ohjaamalla kompressoria (CPR), lämmönvaihdinta (HE) ja kuumavesi/sähkölämmitintä (HWL/H, ELH). Tuloilman lämpötila-anturi (SS) mittaa tuloilman lämpötilan. 7.2 Kylmän talteenotto Lämmönvaihdin HE ottaa kylmää talteen poistoilmasta, kun poistoilma on kylmempää kuin ulkoilma. 7.3 Tehonhallinta Taajuusmuuttaja voi ohjata kompressoria (CPR) portaattomasti minimi- ja maksimitaajuuksien välillä. 7.4 Tehon rajoitus Taajuusmuuttaja (FC) valvoo jatkuvasti lauhduttimen painetta korkeapaineanturin (HPS) avulla ja hidastaa kompressoria (CPR), jos paine ylittää asetusarvon. Tämä tehdään korkeapainehälytyksen välttämiseksi. 7.5 Ohitustoiminto (lisävaruste) Jotta poistoilmapuhallin ei kuluta energiaa silloin, kun ei ole jäähdytystarvetta, poistoilman ohituspelti (lisävaruste) avataan ja poistoilma virtaa lauhduttimen ohi (CO). Kun kone on pysäytetty, kaikki pellit ovat kiinni. Huom! Tässä ohjeessa selostetaan Topvex SoftCooler TR -jäähdytyskoneen toiminnot, täydellisen selostuksen löydät asiakirjasta Topvex TR09, TR12, TR15 Ilmankäsittelykoneet. 17 Systemair AB
20 8 Käyttöönottopöytäkirja Yritys: Vastuuhenkilö: 8.1 Yleistä Asiakas: Päiväys: Asennus: Kohde/kone: Tuotenumero: Asennusosoite: Malli/koko Valmistusnumero: Merkintä: 8.2 Asennustarkastus Vaihe Valmis Huom: Asennuksen tarkastuspöytäkirja laadittu. (Joissakin tapauksissa täytyy tehdä ilmoitus, katsi luku 3, Kylmälaiteasennukset Tarkastus/Ilmoittaminen). Kaikki osat ehjiä. Asennus tehty ohjeiden mukaan (katso luku 6.4.1, Topvex SoftCoolerin ja luku :n kokoaminen, Kanavaliitännät). Poistoilma-anturi, EHS siirretty (katso luku 6.5.2, säkökytkennät). Kondenssivedenpoisto liitetty (katso luku , kondenssivedenpoisto). Jännitteensyöttö kytkettu turvakytkimen kautta (katso luku sähkökytkentä). Ohituspelti liitetty jos se on käytössä (katso luku , sisäiset/ulkoiset kytkennät). Sisäinen ohjauskaapeli kytketty (katso luku , sisäiset/ulkoiset kytkennät). Kaksi läpinäkyvää mittausletkua poistoilmapuhaltimeen vedetty Topvex SoftCoolerin läpi Tulo- ja poistoilmavirta säädetty 8.3 Ohjausyksikön E28 valmistelu Seuraavat asetukset täytyy tehdä ohjausyksikköön E28. Kirjaudu ohjausyksikköön E28 (3333) ennen aloitusta. Asetukset voidaan myös tehdä PC-ohjelmalla Corrigo E-tool Ventilation ja ladata sitten konfiguraatiotiedosto (.vtc) Systemair onlineluettelosta ( 18 Systemair AB
21 Vaihe Valmis Huom: Valitse valikko Configuration-Input/Output (konfiguraatio, tulo/lähtö): Valitse Digital Inputs (digitaaliset tulot) Siirry kohtaan DI4, valitse. Vaihda asetus Cooling Pump Indication (jäähdytyspumpun ilmaisu) Valitse valikko Configuration-Input/Output (konfiguraatio, ohjaustoiminnot): Varmista, että asetus on Extract air control (poistoilmaohjaus) tai Cascade room temp control (kaskadi huoneilmaohjaus) Valitse valikko Configuration-Input/Output (konfiguraatio, jäähdytintyyppi/kierukka): Valitse DX Aseta kohdan Supply min setpoint reduction arvoksi 0.0 C. Valitse Configuration Step switch-step switch cooling (konfiguraatio, askelkytkin, jäähdytys): Valitse Sequential Valitse Number of elements (elementtien lkm): 1 Aseta Min in/out connecting time: 1 s Valitse valikko Configuration-Input/Output (konfiguraatio, jäähdytintyyppi/kierukka): Aseta Cool Recycling tilaan On Huom! Huom: DI4 ei voi käyttää jatkuvassa käytössä, jos Topvex SoftCooleria käytetään. 8.4 Ennen kompressorin käynnistystä Kompressorin vahingoittumisen välttämiseksi öljy kompressorin kampikammiossa pitää lämmittää ennen ensimmäistä käynnistystä. Vaihe Valmis Huom: Pysäytä tulo- ja poistoilmapuhallin (Topvex ilmankäsittelykoneen turvakytkimellä) Kytke Topvex SoftCoolerin jännitteensyöttö turvakytkimellä, varmista, että jännite on päällä (taajuusmuuttajan näyttö syttyy) Odota vähintään 2 tuntia, jotta öljy lämpenee noin +30 C asteiseksi! 19 Systemair AB
22 8.5 Jäähdytyksen ohjaus Vaihe Valmis Huom: Käynnistä tulo- ja poistoilmapuhallin (Topvex ilmankäsittelykoneen turvakytkimellä). Käytä konetta mitoitusilmavirroilla. Käynnistä kompressori synnyttämällä 100% jäähdytystarve: Kirjaudu ohjausyksikköön E28 (2222) Valitse Hand/Auto(käsi/auto) Valitse Jäähdytintyyppi/kierukka Aseta arvoksi Man teho Käytä kompressoria vähintään 10 minuutin ajan. Tuloilma m 3 /h Poistoilma m 3 /h Ulkoilman lämpötila C Lue poistoilma-, ulkoilma-, tuloilma- ja jäteilmalämpötilat ohjausyksikön E28 näytöstä (valikko Temperature (lämpötila)). Anna kompressorin käydä. Mittaa kuumakaasu- ja nesteputkien lämpötilat kosketuslämpömittarilla. Pidä kompressori käynnissä. Kirjoita alle arvot taajuusmuuttajan näytöstä, katso Taajuusmuuttaja, pikaopas, Käyttö- ja huolto-ohjeet. Aseta ensin lukuparametri ja pidä sitten Topvex SoftCoolerin luukku suljettuna vähintään 5 minuutin ajan ennen lukua: Lähtötaajuus (param d001) Lähtövirta (param d002) Lauhduttimen paine (param d004) Tuloilman lämpötila C Poistoilman lämpötila C Jäteilman lämpötila C Kuumakaasun lämpötila C Nesteputken lämpötila C Lähtötaajuus Hz Lähtövirta Hz Lauhduttimen paine bar Huom! Tärkeää! Aseta sitten jäähdytys tilaan auto: Kirjaudu ohjausyksikköön E28 (2222) Valitse Hand/Auto(käsi/auto) Valitse Jäähdytintyyppi/kierukka Aseta jäähdytystilaksi Auto Huomautuksia: 20 Systemair AB
23 21 Systemair AB
