Topvex SoftCooler TR09-15
|
|
- Satu Kapulainen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

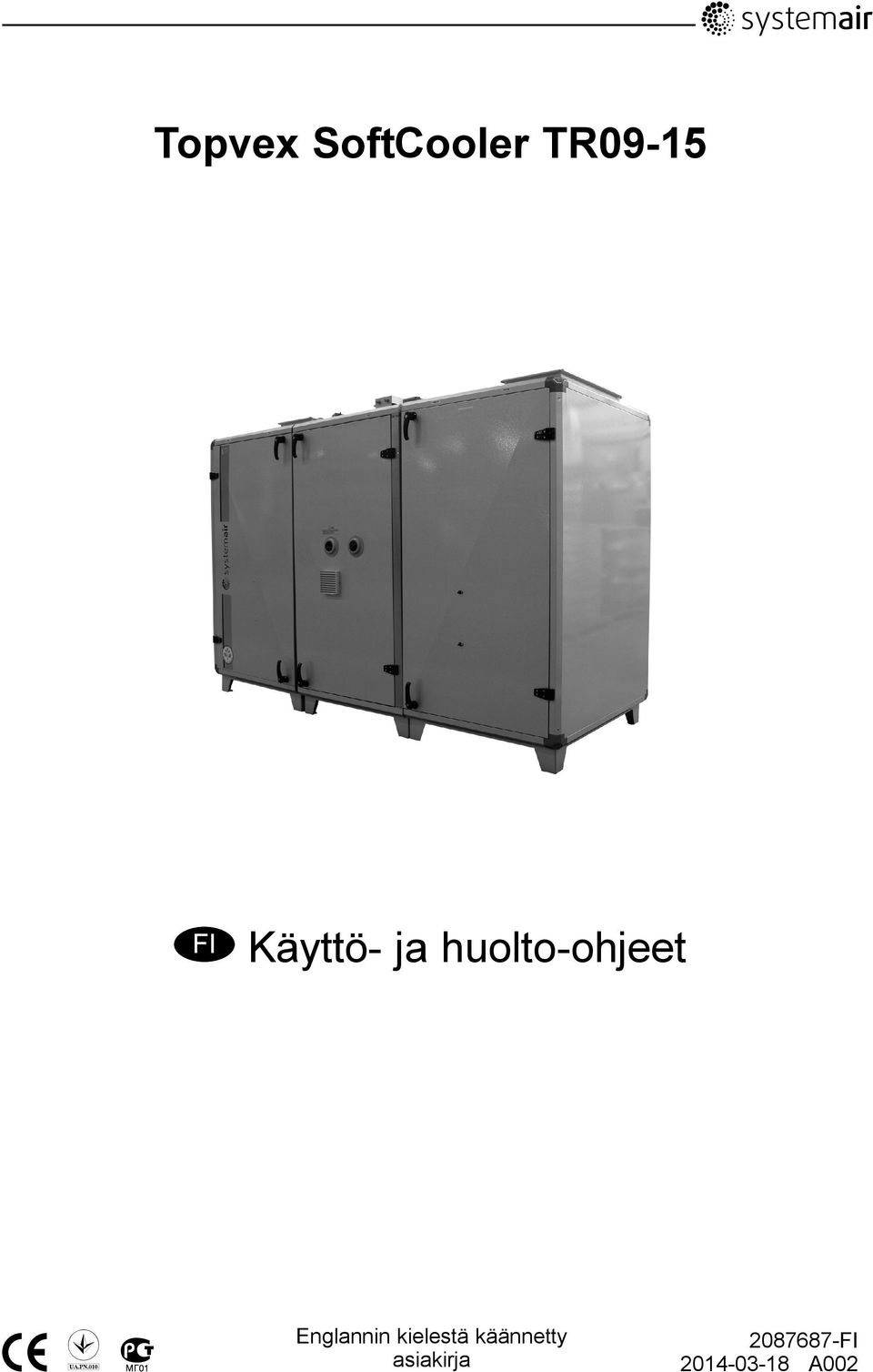

1 Englannin kielestä käännetty asiakirja FI A002
2 Sisällysluettelo 1 Varoitukset Koneen kuvaus Sisäiset komponentit Sähkökaappi Koneen asennus Asennus Kylmälaiteasennusten Tarkastus/Ilmoittaminen Toiminnan selostus Yleistä Kylmän talteenotto Tehonhallinta Tehon rajoitus Ohitustoiminto (lisävaruste) Jäähdytysvirtauskaavio Jäähdytystoiminto Komponentit ja toiminta Kompressori Taajuusmuuttaja (FC) Tehon säätö Kompressorin suojaus Kylmäaine Lauhdutin/Höyrystin Tippakaukalo Ohituspelti (lisävaruste) Huolto Hälytykset...15
3 1 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Kylmäainepiiriin liittyvät työt saa tehdä vain valtuutettu kylmälaiteasentaja. Varoitus Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojavaatteita. Vältettävä kylmäaineen ihokosketusta. Käytä suojalaseja, hengityssuojainta, käsineitä ja asianmukaisia suojavaatteita. Huolehdi hyvästä ilmanvaihdosta. Jos sinulle tulee paleltumisvammoja, mene lääkäriin. Jos ainetta pääsee iholle, pese kyseinen kohta huolella. Jos ainetta pääsee silmiin, käytä silmähuuhtelulaitetta tai haaleaa vettä ja huuhtele silmiä 20 minuutin ajan. Hakeudu lääkäriin. Koneen verkkojänniteliitännän etupuolelle pitää asentaa turvakytkin, jonka kosketinväli on vähintään 3 mm. Tätä konetta ei ole tarkoitettu lasten eikä sellaisten henkilöiden käyttöön, joiden fyysinen tai henkinen suorituskyky on rajoittunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole opastanut tai valvo heitä koneen käytössä. Lapsia tulee valvoa, jotta he eivät pääse leikkimään koneella Systemair AB
4 2 Koneen kuvaus 2.1 Sisäiset komponentit Kuva 1 Liitännät ja peruskomponentit vasenkätisissä malleissa Merkintä Kuvaus 1. Kompressori 2. Lauhdutin 3. Höyrystin 4. Suodatin/kuivain tarkastuslasilla 5. Paisuntaventtiili 6. Tippakaukalo ja vedento 7. Vesilukko 8. Kaapeliläpivienti lisäkaapeleille 9. Sähkökaappi taajuusmuuttajalla 10. Poistoilmakanavaliitäntä 11. Poistoilma-anturi, EHS 12. Paine/kuumakaasuanturit 13. Kylmäainejärjestelmän korkea/matalapainepuolen mittauspisteet Systemair AB

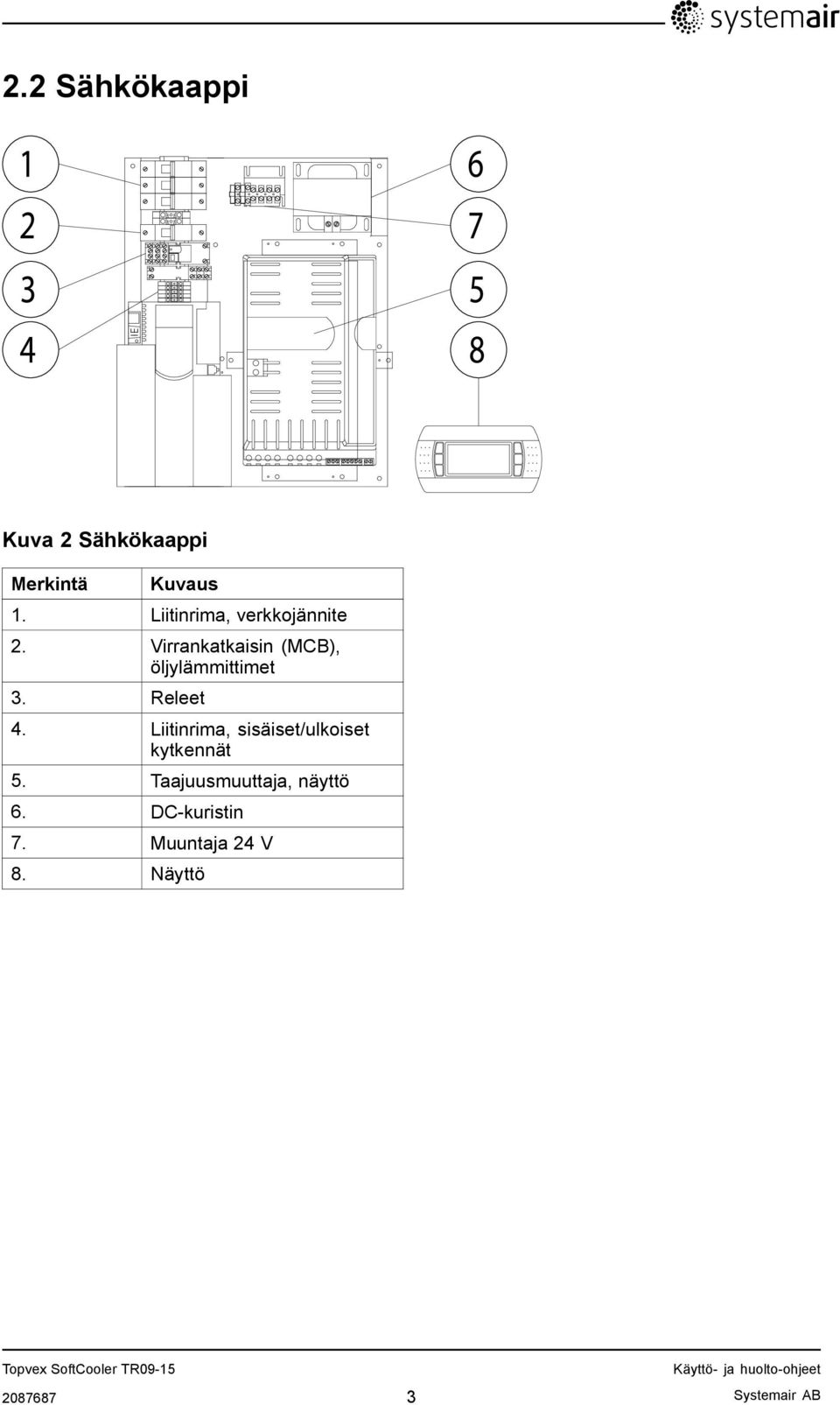

5 2.2 Sähkökaappi Kuva 2 Sähkökaappi Merkintä Kuvaus 1. Liitinrima, verkkojännite 2. Virrankatkaisin (MCB), öljylämmittimet 3. Releet 4. Liitinrima, sisäiset/ulkoiset kytkennät 5. Taajuusmuuttaja, näyttö 6. DC-kuristin 7. Muuntaja 24 V 8. Näyttö Systemair AB

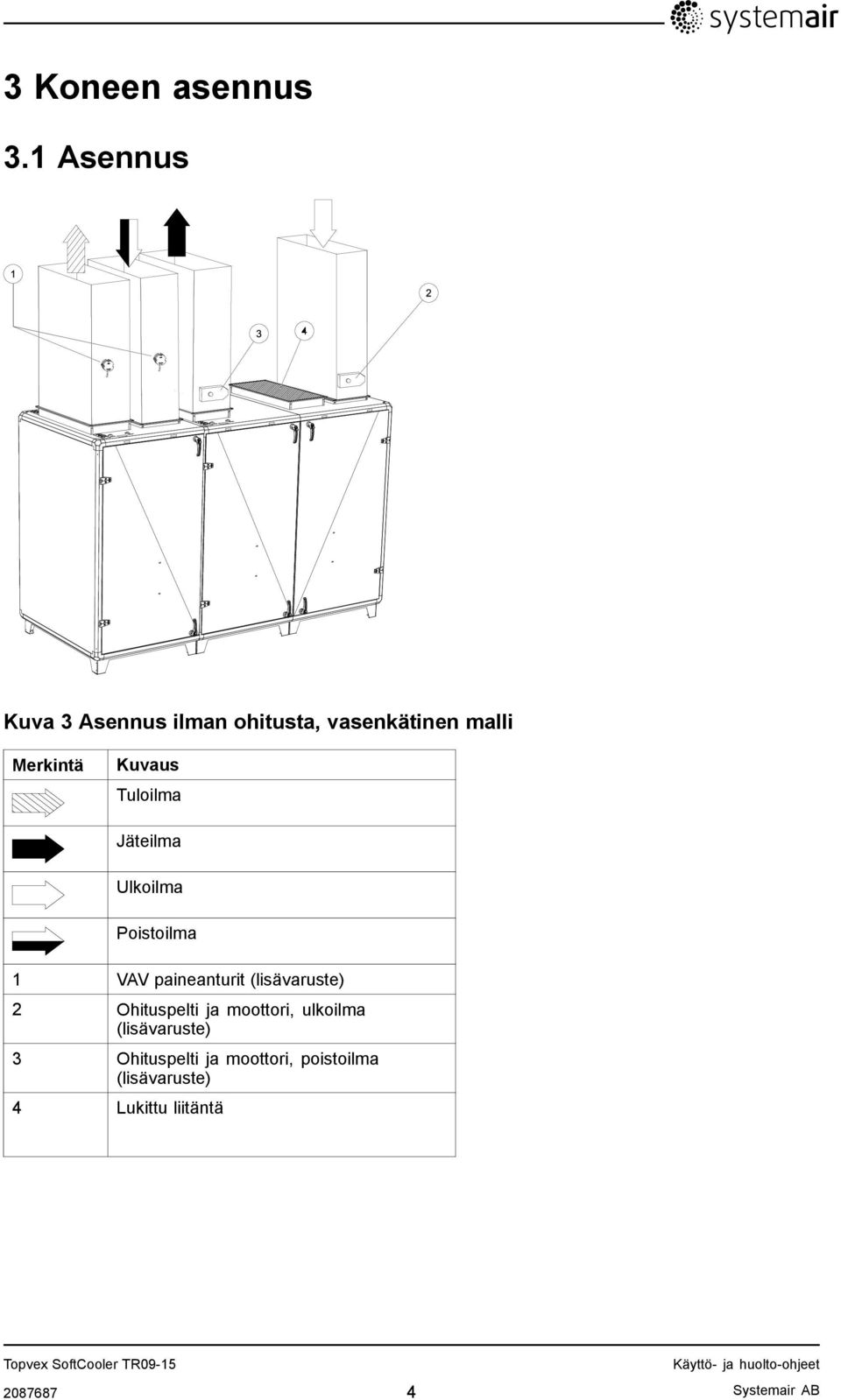

6 3 Koneen asennus 3.1 Asennus Kuva 3 Asennus ilman ohitusta, vasenkätinen malli Merkintä Kuvaus Tuloilma Jäteilma Ulkoilma Poistoilma 1 VAV paineanturit (lisävaruste) 2 Ohituspelti ja moottori, ulkoilma (lisävaruste) 3 Ohituspelti ja moottori, toilma (lisävaruste) 4 Lukittu liitäntä Systemair AB
7 Kuva 4 Asennus ohituspellin kanssa, vasenkätinen malli Merkintä Kuvaus Tuloilma Jäteilma Ulkoilma Poistoilma 1 Poistoilma, ohitus 2 VAV paineanturit (lisävaruste) 3 Ohituspelti ja moottori, ulkoilma (lisävaruste) 4 Ohituspelti ja moottori, toilma (lisävaruste) 5 Ohituspelti ja moottori, toilma ohitus (lisävaruste) 4 Kylmälaiteasennusten Tarkastus/Ilmoittaminen Topvex SoftCooler TR toimitetaan valmiiksi kylmäaineella täytettynä ja kuuluu ryhmään "Laitteet, jotka sisältävät yli 3 kg kylmäainetta piiriä kohti". Ennen käyttöönottoa valtuutetun kylmälaiteasentajan on laadittava asennuksen tarkastuspöytäkirja. Tiiviystarkastus on tehtävä kerran vuodessa ja siitä on laadittava pöytäkirja. Topvex SoftCooler TR -jäähdytyskoneen asennuksesta on tehtävä ilmoitus vain, jos kiinteistön kylmäainemäärä on asennuksen jälkeen yli 10 kg (ei sisällä "pieniä laitteita", joissa on alle 3 kg kylmäainetta ts. normaalit jääkaapit/pakastimet). Ilmoitus on tehtävä tarkastusviranomaiselle (yleensä kunnallinen ympäristövirasto). Määräykset saattavat vaihdella maakohtaisesti. Kysy lisätietoja paikallisilta viranomaisilta Systemair AB
8 5 Toiminnan selostus DEH DO SS ETS EHS CO OS HPS UC CPR FC RC EF HE EV SF RM Kuva 5 Ilman ohitusta, vasenkätinen malli DEH DBEH DO SS ETS EHS CO OS HPS UC CPR FC RC EF HE EV SF RM Kuva 6 Ohituksen kanssa, vasenkätinen malli Merkintä EF SF SS OS ETS EHS UC RC RM HE Kuvaus Poistoilmapuhallin Tuloilmapuhallin Tuloilman lämpötila-anturi Ulkoilman lämpötila-anturi Poistoilman lämpötila-anturi Poistoilman lämpötila-anturi Ohjausyksikkö E28 Roottorin ohjain Roottorin moottori Lämmönvaihdin Systemair AB
9 Merkintä DO DEH DBEH FC CPR EV CO HPS Kuvaus Pelti, ulkoilma (lisävaruste) Pelti, jäteilma (lisävaruste) Ohituspelti, toilma (lisävaruste) Taajuusmuuttaja Kompressori Höyrystin Lauhdutin Lauhduttimen paineanturi 5.1 Yleistä Ohjausyksikkö E28 (UC) mittaa lämpötilan toilman lämpötila-anturin (ETS) avulla ja pyrkii pitämään sen tasaisena ohjaamalla kompressoria (CPR), lämmönvaihdinta (HE) ja kuumavesi/sähkölämmitintä (HWL/H, ELH). Tuloilman lämpötila-anturi (SS) mittaa tuloilman lämpötilan. 5.2 Kylmän talteenotto Lämmönvaihdin HE ottaa kylmää talteen toilmasta, kun toilma on kylmempää kuin ulkoilma. 5.3 Tehonhallinta Taajuusmuuttaja voi ohjata kompressoria (CPR) portaattomasti minimi- ja maksimitaajuuksien välillä. 5.4 Tehon rajoitus Taajuusmuuttaja (FC) valvoo jatkuvasti lauhduttimen painetta korkeapaineanturin (HPS) avulla ja hidastaa kompressoria (CPR), jos paine ylittää asetusarvon. Tämä tehdään korkeapainehälytyksen välttämiseksi. 5.5 Ohitustoiminto (lisävaruste) Jotta toilmapuhallin ei kuluta energiaa silloin, kun ei ole jäähdytystarvetta, toilman ohituspelti (lisävaruste) avataan ja toilma virtaa lauhduttimen ohi (CO). Kun kone on pysäytetty, kaikki pellit ovat kiinni. Huom! Tässä ohjeessa selostetaan Topvex SoftCooler TR -jäähdytyskoneen toiminnot, täydellisen selostuksen löydät asiakirjasta Topvex SR09-11, TR09-15 Asennusohjeet Systemair AB
10 6 Jäähdytysvirtauskaavio 6.1 Jäähdytystoiminto A B A B CRP CCH DT EV FD FC HGS HPS CO PSH PSL SG SR VD EXV Poistoilma Tuloilma Kompressori Kampikammion lämmitin Tippakouru Höyrystin Suodatinkuivain Taajuusmuuttaja Kuumakaasukytkin Paineanturi Lauhdutin Painekytkin, korkea Painekytkin, matala Tarkastuslasi Painesäädin Tärinänvaimentimet Paisuntaventtiili Painemittariliitännät, korkea ja matala paine Systemair AB
11 Kylmäaine kiertää täysin suljetussa järjestelmässä seuraavassa järjestyksessä: höyrystin, kompressori, lauhdutin ja paisuntaventtiili. Paisuntaventtiilistä kylmäaine virtaa höyrystimeen ja höyrystyy (kiehuu), jolloin se absorboi lämpöä. Tuloilmasta otetaan lämpöä kun se virtaa höyrystimen läpi, jolloin tuloilman lämpötila laskee. Höyrystimen jälkeen kompressori puristaa kylmäaineen kokoon. Korkeapaineinen kylmäaine virtaa lauhduttimeen, jossa se tiivistyy nesteeksi ja luovuttaa lämmön. Lämpö siirtyy lauhduttimen läpi virtaavaan toilmaan. Näin järjestelmä on siirtänyt lämmön tuloilmasta toilmaan. Kun nestemäinen kylmäaine on tunut lauhduttimesta, se virtaa paisuntaventtiilin läpi. Paisuntaventtiili säätää höyrystimeen virtaavan kylmäaineen määrää ja kierto on umpeutunut. 6.2 Komponentit ja toiminta Kompressori Topvex Soft Coolerin kompressori on tehokas pyörimisnopeussäädetty scroll-kompressori. Se on suunniteltu erityisesti nopeudensäätöä varten eikä sitä voi käyttää ilman taajuusmuuttajaa. Nopeutta ja jäähdytystehoa säädetään taajuutta muuttamalla, kompressorin toiminta-alue on r/s. Pienemmissä yksiköissä maksimitaajuus on rajoitettu taajuusmuuttajan asetuksilla. Kompressoria ohjataan täysin automaattisesti tarpeen mukaan. Ohjaussignaali tulee ohjausyksiköstä E28 taajuusmuuttajaan Taajuusmuuttaja (FC) Kompressorin taajuusmuuttaja on sähkökaapissa. Ohjelmoitava ohjain saa jäähdytyskuormaa vastaavan ohjaussignaalin (0-10 V DC) ohjausyksiköstä E28 ja säätelee kompressorin nopeutta taajuusmuuttajan avulla jäähdytyskuorman mukaan. Ohjelmoitavassa ohjaimessa on myös korkeapaineanturi (HPS) (4-20 ma). Anturi mittaa jatkuvasti jäähdytysjärjestelmän paineen. Jos paine ylittää ohjelmoitavan ohjaimen asetusarvon, lähtötaajuutta pienennetään, jolloin kompressorin nopeus laskee niin, ettei paine nouse tasolle, jolla korkeapaineanturi (HPS) liipaisee. Kompressorin liian tiheä käynnistyminen ja pysähtyminen on estetty ohjelmoitavan ohjaimen uudelleenkäynnistysviivetoiminnolla (3 minuuttia) Integroitu ohjaus, pikaopas FLSTDmCOMM on CARELin ratkaisu BLDC-kompressorin ohjaukseen Power+ -taajuusmuuttajan kautta. PCOOEM+-kortille asennetun FLSTDmCOMM-ohjelmiston toiminnot: Helppokäyttöinen ohjelma BLDC-kompressorin ohjaukseen Power+-taajuusmuuttajalla analogisella signaalilla (0-5V/0-10V) tai sarjamuotoisen Modbus-tiedonsiirron kautta Kompressorin toimintaolosuhteiden täysi hallinta, kompressorivalmistajien testaama ja hyväksymä Elektronisen paisuntaventtiilin ohjaus EVD EVO:n kautta (yksinapainen venttiili) Käyttöliittymää (pgd1) ei tarvita liityttäessä BMS Modbusiin Energiansäästöjä ja siten kustannussäästöjä integroidulla yksiköllä Parannettu järjestelmänhallinta, hallitaan puoligraafisella käyttöliittymällä (pgd1) Systemair AB
12 Käyttöliittymä Kellosymboli Näyttää aktiiviset hälytykset Prg Avaa valikkopuun Esc Palauttaa edelliseen näyttöön Nuoli ylös Selaa listaa ylöspäin tai suurentaa näytössä näkyvää arvoa Enter nuoli Avaa valitun alavalikon tai vahvistaa asetetun arvon Nuoli alas Selaa listaa alaspäin tai pienentää näytössä näkyvää arvoa PGD1 valikko Tästä maskista pääset Power+-taajuusmuuttajan parametrivalikkoon. Alavalikkomaskit on merkitty seuraavasti: Konfiguraatiomaskit, Pa01, Pa02, jne Säätömaskit, Pb01, Pb02, jne Omat konfiguraatiomaskit, Pc01, Pc02, jne Tästä maskista pääset EVD Evo parametrivalikkoon. Alavalikkomaskit on merkitty seuraavasti: Konfiguraatiomaskit, Ea01, Ea02, jne Säätömaskit, Eb01, Eb02, jne Manuaalikomentomaskit, Ec01, Ec02, jne Tästä maskista pääset kompressorin ja EVD-venttiilin manuaaliseen ohjaukseen huoltoa varten; maskit on merkitty Ma01 ja Ma02. Tästä maskista pääset muille parametreille omistettuihin maskeihin; kaikki maskit on merkitty Ot01, Ot02, jne. Tästä maskista pääset huurteentoparametreille omistettuihin maskeihin; kaikki maskit on merkitty Df01, Df02, jne. Tästä maskista pääset BLDC-kompressoriparametreille omistettuihin maskeihin; kaikki maskit on merkitty Co01, Co02, jne Systemair AB
13 Pa-valikko: Power+-konfiguraatio Varattu Power +-taajuusmuuttajan konfiguraatiolle (ts. "Kompressorimalli"): yleensä näihin maskeihin ei ole tarpeen päästä sovellusohjelman vuoksi, koska kaikki tarpeelliset asetukset on tehty valmiiksi tehtaalla. Tässä maskissa valitaan Power+-taajuusmuuttajan ohjaama kompressorimalli. Jokaista muutosta on seurattava Aseta oletukset -komento uusien parametriarvojen lähettämiseksi Power+-taajuusmuuttajaan Tiettyä erityistarkoitusta varten voidaan tallentaa "oma" erityiskonfiguraatio, joka luodaan muuttamalla kompressorimallin ominaisparametreja. HUOM: Power+ -parametreja saa muuttaa vain valtuutettu henkilöstö, koska se voi vahingoittaa sekä kompressoria että Power+-taajuusmuuttajaa. Tämän maskin avulla voidaan asettaa aikaviive ennen kuin annetaan hälytys Power+, koska ei saada vastausta PCOOEM+:n kyselyihin; viimeisen rivin parametri ehkäisee haamuhälytykset käynnistyksen yhteydessä, ts. kun käytetään Power+-taajuusmuuttajan Momentin turvakatkaisu digitaalituloa. Tällä maskilla valitaan maskissa Sn11 näkyvän nopeuden mittausyksikkö Pb-valikko: Power+ säätö Varattu Power + taajuusmuuttajan säätöön: näihin maskeihin ei ole tarpeen päästä sovellusohjelman vuoksi, koska kaikki tarpeelliset asetukset on tehty valmiiksi tehtaalla. Parametrit näyttävät Power+ -taajuusmuuttajan taajuusrajat valitulle kompressorille. Joissakin järjestelmissä on vältettävät tiettyjä taajuuksia mekaanisten resonanssiongelmien vuoksi. Seuraavilla parametreilla voidaan määrittää vältettävän taajuusalueen rajat. Kytkentätaajuus ja sen asetukset. Tällä maskilla määritetään pysäytystila ilman hidastusrampin ohjausta ja estetään vastainen nopeus (kompressorivaurio!) ja lentävä lähtö (ei mahdollista kompressorin kanssa). Maskin parametrien avulla voidaan konfiguroida lähtörele ja PTC-lukutulo (ei käytössä) hälytysviiveineen Pc-valikko: Power+ oma Varattu Power + taajuusmuuttajan säätöön: näihin maskeihin ei ole tarpeen päästä sovellusohjelman vuoksi, koska kaikki tarpeelliset asetukset on tehty valmiiksi tehtaalla Systemair AB
14 BLDC-moottorityypin konfigurointi. Perustaajuus on taajuus, jolla ohjataan suurin jännite. Perusjännite on suurin moottoriin ohjattu jännite. Nimellisvirta on virta täydellä kuormalla. Tehokerrointa ei käytetä BLDC-moottorityypissä. Maksimivirta-asetus on 100%. Käynnistysnopeusprofiilin hallinnan taajuusaskeleet: tämä toiminto on deaktivoitu, koska käynnistystä ohjaa PCOOEM+-kortille asennettu FLSTDmCOMM-ohjelmisto. Käynnistysnopeusprofiilin hallinnan kiihtyvyysarvot: tämä toiminto on deaktivoitu, koska käynnistystä ohjaa PCOOEM+-kortille asennettu FLSTDmCOMM-ohjelmisto. Esiasetettujen nopeuksien pitäminen käynnistysnopeusprofiilin hallinnassa: tämä toiminto on deaktivoitu, koska käynnistystä ohjaa PCOOEM+-kortille asennettu FLSTDmCOMM-ohjelmisto. Käynnistysnopeusprofiilin hallinnan muut parametrit: tämä toiminto on deaktivoitu, koska käynnistystä ohjaa PCOOEM+-kortille asennettu FLSTDmCOMM-ohjelmisto. Kompressorin hidastusrampin maksimiarvo. Nämä parametrit optimoivat moottorin käynnistysvaiheen sovittamalla V/f-suhteen sovelluskohtaisesti tehon parantamiseksi alhaisilla nopeuksilla. Moottorin sähkötietoihin liittyvät parametrit. Muut moottorin sähkötietoihin liittyvät parametrit (moottorin matemaattinen malli). PI-säätöparametrit määritetyn nopeusarvon nopeusarvon ylläpitämiseksi Systemair AB
15 Nämä parametrit optimoivat moottorin käynnistysvaiheen sekä suhteellisen arvion moottorin asemasta ja nopeudesta. Toimintoasetukset, joilla uudet parametriarvot voidaan kirjoittaa suoraan Power+-taajuusmuuttajaan Tehon säätö Ilmankäsittelykoneen ohjausyksikkö E28 lähettää tarvesignaalin ("Y3-jäähdytys", 0-10V DC), suhteessa toilman (tai huoneen) jäähdytystarpeeseen. Signaali siirretään releen (R1) välityksellä ohjelmoitavan ohjaimen analogiatuloon. Kun signaali on päällä, rele (R1) toimii ja kompressori käynnistyy. Nopeutta säädetään sitten tarvesignaalin mukaan minimitaajuuden (20 r/s) ja maksimitaajuuden (yksikön koosta riippuva, mutta enintään 120 r/s) välillä Kompressorin suojaus Kompressori on suojattu seuraavilla: Moottorinsuojaus taajuusmuuttajassa (FC) Korkeapainekytkin korkeapainepuolella (PSH) Matalapainekytkin matalapainepuolella (PSL) Kuumakaasutermostaatti kuumakaasuputkessa (HGS) Jos jokin em. suojauksista liipaistaan, ohjausyksikkö E28 näyttää hälytyksen Vika P1-jäähdytin. Hälytys pitää kuitata ja nollata ennen kuin kompressori voi käynnistyä uudelleen Kylmäaine Kylmäaine on tyyppiä R410A. Järjestelmä on tehtaalla valmiiksi täytetty ja koekäytetty. Topvex SoftCooler:n yläsivulla on korkea- ja matalapainepuolen mittausliittimet. Kylmälaiteasennuksen tarkastus ja ilmoittaminen, katso luku Lauhdutin/Höyrystin Lauhdutin ja höyrystin on valmistettu alumiinilamellein varustetuista kupariputkista Tippakaukalo Tippakaukalo on höyrystimen alla ja kerää talteen jäähdytyskäytössä tiivistyvän veden. Tippakaukalo on valmistettu ruostumattomasta teräksestä ja siinä on 32 mm liitäntä vedentoputkelle (muovia), jossa vesi virtaa vesilukon kautta lattiakaivoon Ohituspelti (lisävaruste) Ohituspeltiä ohjataan releellä (R2), jonka ohjausyksikkö E28 aktivoi jäähdytystarpeen yhteydessä. Tällöin pelti (DBEH) sulkeutuu ja toilma ohjataan lauhduttimen läpi Systemair AB
16 7 Huolto Varo Topvex SoftCoolerin huolto on erittäin tärkeää koko järjestelmän ympäristövaikutusten, käyttötalouden, kestävyyden, turvallisuuden ja toimivuuden kannalta. Lue luvut Varoitukset luku 1 sekä Kylmälaiteasennusten Tarkastus/Ilmoittaminen luku 4 ennen SoftCooler-yksikön huoltoa. Laite tulisi huoltaa kahdesti vuodessa. Puhdistuksen lisäksi tulisi suorittaa seuraavat: 1. Tiiviystarkastus (vaatimus: vähintään kerran vuodessa) Määräykset saattavat vaihdella maakohtaisesti. Kysy lisätietoja paikallisilta viranomaisilta. 2. Yleistarkastus. Kuuntele kuuluuko laitteesta outoja ääniä tai tärinää. Tarkasta onko öljyvuotoja (voivat viitata kylmäainevuotoon). Tarkasta näkyykö korroosiota, vaurioita, löystyneitä liitoksia. 3. Höyrystimen ja lauhduttimen tarkastus. Ajan myötä siirtimiin saattaa muodostua kerrostumia, jotka voivat estää lämmön siirtymisen ja ilmavirran. Imuroi lämmönsiirtimet huolellisesti likaiselta puolelta. 4. Tippakaukalon tarkastus. Ajan myötä tippakaukaloon ja vedentoletkuun saattaa muodostua kerrostumia, jotka voivat estää veden virtauksen. Tarkasta, että tippakaukalo, vedentoletku, vesilukko ja putket ovat puhtaat ja avoimet. 5. Taajuusmuuttajan ilmansuodattimen tarkastus. Suodatin on tarkastusluukussa. Ajan myötä suodatin saattaa tukkeentua niin, että jäähdytysilmavirta pienenee ja taajuusmuuttaja ylikuumenee. Irrota suodatin tarkastusluukusta. Vaihda suodatin tarvittaessa (suodatin G5) Systemair AB

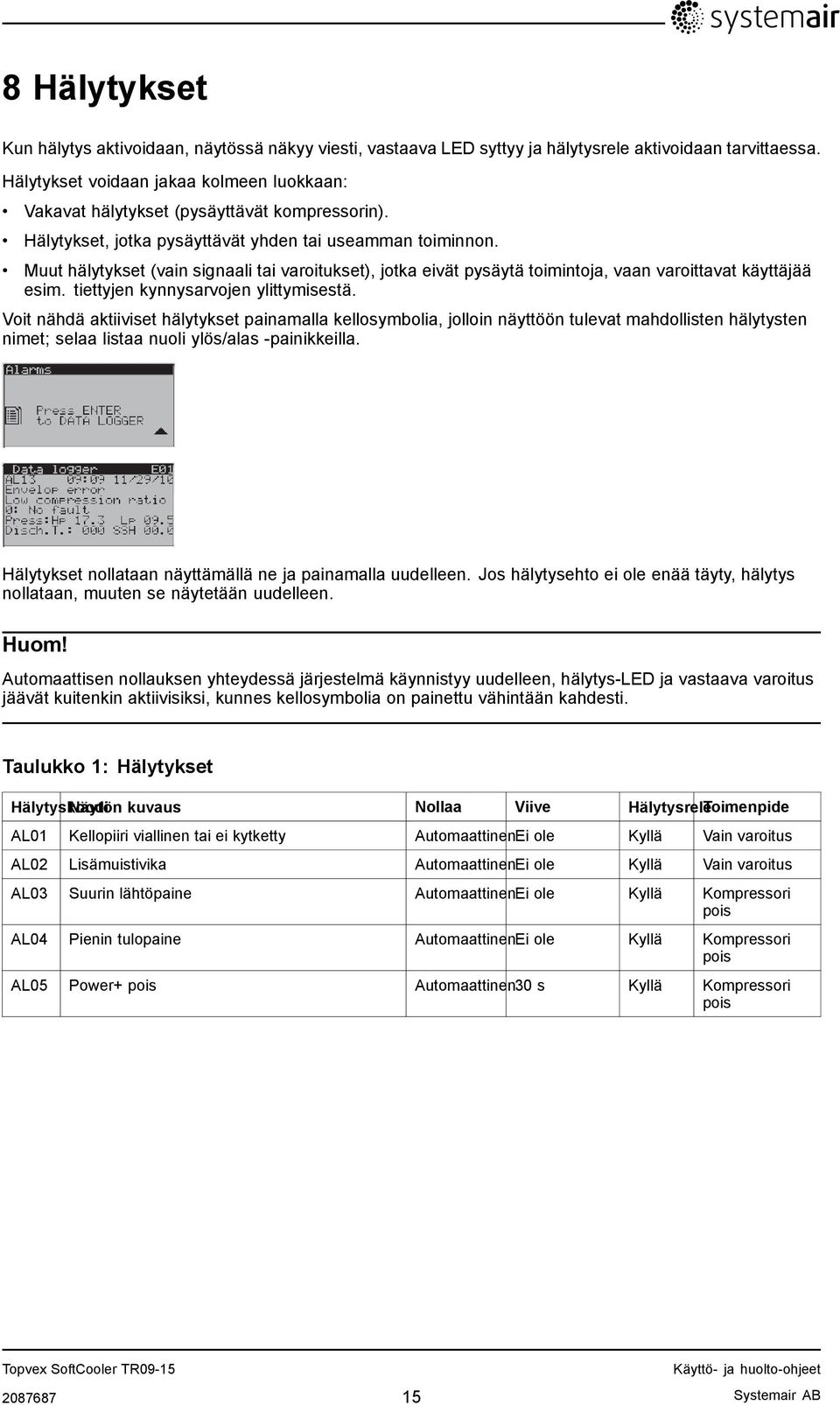

17 8 Hälytykset Kun hälytys aktivoidaan, näytössä näkyy viesti, vastaava LED syttyy ja hälytysrele aktivoidaan tarvittaessa. Hälytykset voidaan jakaa kolmeen luokkaan: Vakavat hälytykset (pysäyttävät kompressorin). Hälytykset, jotka pysäyttävät yhden tai useamman toiminnon. Muut hälytykset (vain signaali tai varoitukset), jotka eivät pysäytä toimintoja, vaan varoittavat käyttäjää esim. tiettyjen kynnysarvojen ylittymisestä. Voit nähdä aktiiviset hälytykset painamalla kellosymbolia, jolloin näyttöön tulevat mahdollisten hälytysten nimet; selaa listaa nuoli ylös/alas -painikkeilla. Hälytykset nollataan näyttämällä ne ja painamalla uudelleen. Jos hälytysehto ei ole enää täyty, hälytys nollataan, muuten se näytetään uudelleen. Huom! Automaattisen nollauksen yhteydessä järjestelmä käynnistyy uudelleen, hälytys-led ja vastaava varoitus jäävät kuitenkin aktiivisiksi, kunnes kellosymbolia on painettu vähintään kahdesti. Taulukko 1: Hälytykset Hälytyskoodi Näytön kuvaus Nollaa Viive HälytysreleToimenpide AL01 Kellopiiri viallinen tai ei kytketty AutomaattinenEi ole Kyllä Vain varoitus AL02 Lisämuistivika AutomaattinenEi ole Kyllä Vain varoitus AL03 Suurin lähtöpaine AutomaattinenEi ole Kyllä Kompressori AL04 Pienin tulopaine AutomaattinenEi ole Kyllä Kompressori AL05 Power+ Automaattinen30 s Kyllä Kompressori Systemair AB
18 Hälytykset Jatk Hälytyskoodi Näytön kuvaus Nollaa Viive HälytysreleToimenpide Hälytys Power+ n 1 0. Ei vikaa 1. Ylivirta 2. Moottorin ylikuormitus 3. Ylijännite 4. Alijännite 5. Käytön ylilämpötila 6. Käytön alilämpötila 7. Ylivirta laitteisto 8. Moottorin ylilämpötila 9. Varattu 10. CPU virhe 11. Parametri oletus AL DC-väyläaaltoilu 13. Tiedons.vika Manuaali Ei ole Kyllä Kompressori 14. Käytön termistori 15. Autom. säätö vika 16. Käyttö deaktivoitu 17. Moottorin vaihe 18. Puhallinvika 19. Nopeusvika 20. PFC vika PFC alijännite 23. STO-tutkimus 24. STO-tutkimus Odottamaton taajuusm. pysäytys AL07 EVD Evo anturin vika tai ei kytketty AutomaattinenEi ole Kyllä Kompressori AL08 EVD Evo Alhainen ylikuumennus AutomaattinenEi ole Kyllä Vain varoitus AL09 EVD Evo Alhainen höyrystyslämpötila (LOP) AutomaattinenEi ole Kyllä Vain varoitus AL10 EVD Evo Korkea höyrystyslämpötila (MOP) AutomaattinenEi ole Kyllä Vain varoitus AL11 EVD Evo Alhainen tulolämpötila AutomaattinenEi ole Kyllä Vain varoitus AL12 Kompressorin käynnistysvirhe 5 kerran jälkeen 1 tunnissa AL13 AL14 Käyttöaluehälytys (Kompressorin pakotettu pysäytys, koska ei ole käyttöalueella) Paine-ero pienempi kuin voitelua varten vaadittava 10 s Kyllä Kompressori Manuaali 60 s Kyllä Kompressori Automaattinen60 s Kyllä Kompressori AL15 Korkein lähtölämpötila Manuaali Ei ole Kyllä Kompressori Systemair AB
19 Hälytykset Jatk Hälytyskoodi Näytön kuvaus Nollaa Viive HälytysreleToimenpide AL16 Lämpötila-anturi U1 viallinen tai ei kytketty Automaattinen60 s Kyllä Vain varoitus AL17 Lämpötila-anturi U2 viallinen tai ei kytketty Automaattinen60 s Kyllä Vain varoitus AL18 Lämpötila-anturi U3 viallinen tai ei kytketty Automaattinen60 s Kyllä Vain varoitus AL19 Lämpötila-anturi U4 viallinen tai ei kytketty Automaattinen60 s Kyllä Kompressori AL20 Paineanturi U5 viallinen tai ei kytketty Automaattinen60 s Kyllä Kompressori AL21 Paineanturi U6 viallinen tai ei kytketty Automaattinen60 s Kyllä Kompressori AL22 Paineanturi U7 viallinen tai ei kytketty Automaattinen60 s Kyllä Kompressori AL23 Sulatus päättynyt maks. keston sisällä Automaattinen Kyllä Sulatus lukitaan AL24 BMS Automaattinen20 s Kyllä Riippuen asetuksesta AL25 Yhteensopimaton taajuusmuuttaja (vain Power+ sallittu) Automaattinen60 s Kyllä Kompressori AL26 Käynnistysvirhe suuren paine-eron vuoksi Automaattinen300 s Kyllä Kompressori Systemair AB
20 lastpage Systemair AB pidättää oikeuden tehdä muutoksia ja parannuksia tähän käsikirjaan milloin tahansa siitä etukäteen ilmoittamatta. SE Skinnskatteberg, Sweden Phone Fax
