Topvex SoftCooler SR09, SR11

Transkriptio

1 Englannin kielestä käännetty asiakirja FI A003

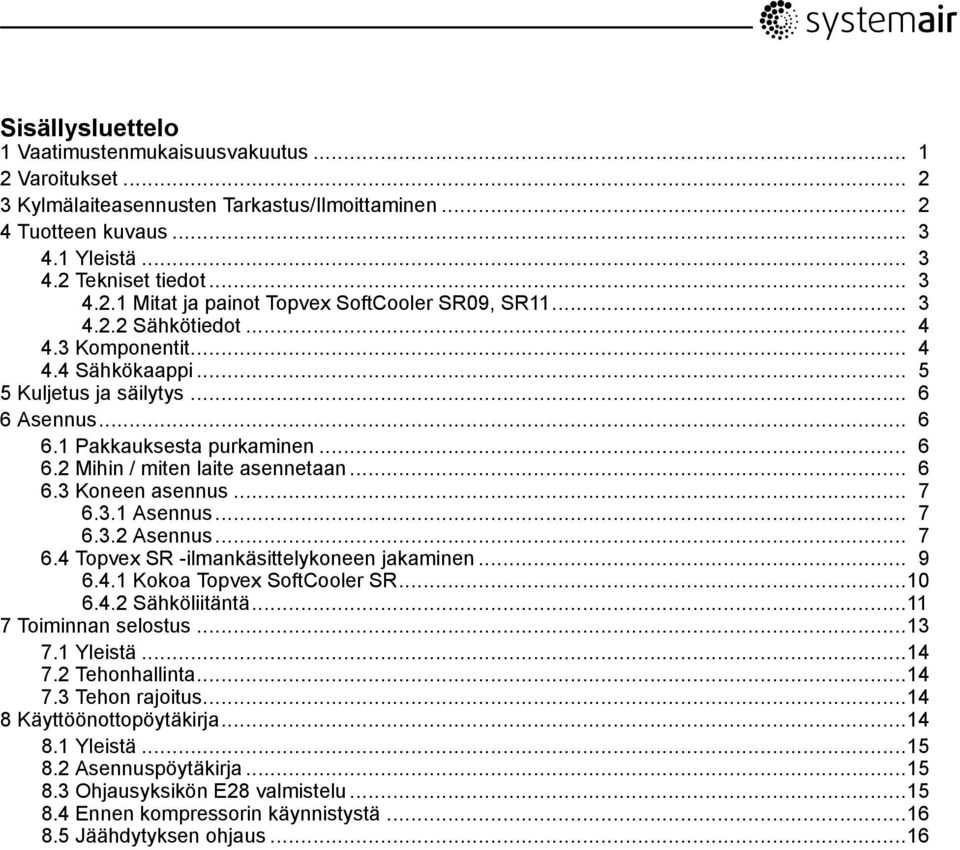

2 Sisällysluettelo 1 Vaatimustenmukaisuusvakuutus Varoitukset Kylmälaiteasennusten Tarkastus/Ilmoittaminen Tuotteen kuvaus Yleistä Tekniset tiedot Mitat ja painot Sähkötiedot Komponentit Sähkökaappi Kuljetus ja säilytys Asennus Pakkauksesta purkaminen Mihin / miten laite asennetaan Koneen asennus Asennus Asennus Topvex SR -ilmankäsittelykoneen jakaminen Kokoa Topvex SoftCooler SR Sähköliitäntä Toiminnan selostus Yleistä Tehonhallinta Tehon rajoitus Käyttöönottopöytäkirja Yleistä Asennuspöytäkirja Ohjausyksikön E28 valmistelu Ennen kompressorin käynnistystä Jäähdytyksen ohjaus...16

3 1 Vaatimustenmukaisuusvakuutus Valmistaja Systemair Sverige AB Industrivägen 3 SE Skinnskatteberg SWEDEN Toimisto: Faksi: vakuuttaa, että seuraavat tuotteet: Jäähdytysyksikkö Topvex SoftCooler SR09 Topvex SoftCooler SR11 (Tämä vakuutus koskee tuotetta siinä kunnossa, missä se on toimitettu ja asennettu asennusohjeiden mukaisesti. Tämä vakuutus ei koske jälkikäteen asennettuja osia tai tuotteelle tehtyjä toimenpiteitä) Täyttävät seuraavien direktiivien ja asetusten kaikki sovellettavat vaatimukset Konedirektiivi 2006/42/EY Pienjännitedirektiivi 2014/35/EU Ecodesign-direktiivi 2009/125/EY 327/2011 Vaatimukset puhaltimille 1253/2014 Vaatimukset ilmanvaihtokoneille EMC-direktiivi 2014/30/EU Seuraavia yhdenmukaistettuja standardeja on käytetty: EN ISO 12100:2010 EN EN EN EN EN 50106:2007 EN EN EN EN Koneiden turvallisuus - Yleiset suunnitteluperiaatteet - Riskiarviointi ja riskien vähentäminen Koneturvallisuus. Turvaetäisyydet yläraajojen ja alaraajojen ulottumisen estämiseksi vaaravyöhykkeille Koneturvallisuus. Koneiden sähkölaitteet. Osa 1: Yleiset vaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 1: Yleiset vaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 2-40: Sähköisten lämpöpumppujen, ilmastointilaitteiden ja kosteudenpoistolaitteiden erityisvaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Standardien EN ja EN piiriin kuuluville laitteille suoritettavien rutiinitestien erityisohjeet Sähkölaitteiden kotelointiluokat (IP-koodi). Kotitaloussähkölaitteiden ja vastaavien sähkömagneettisten kenttien aiheuttaman altistumisen mittausmenetelmät Sähkömagneettinen yhteensopivuus (EMC). Osa 6-2: Yleiset standardit. Häiriönsieto teollisuusympäristöissä Sähkömagneettinen yhteensopivuus (EMC). Osa 6-3: Yleiset standardit. Häiriönpäästöt kotitalous-, toimisto- ja kevyen teollisuuden ympäristöissä Täydellinen tekninen aineisto on saatavana. Skinnskatteberg, Mats Sándor Tekninen johtaja Systemair Sverige AB

4 2 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Kylmäainepiiriin liittyvät työt saa tehdä vain valtuutettu kylmälaiteasentaja. Varoitus Ovenkahvat on tarkoitettu vain asennuskäyttöön. Ne on poistettava ennen koneen käyttöönottoa koneelle vaaditun turvallisuustason varmistamiseksi. Kone on painava. Noudata varovaisuutta kuljetuksen ja asennuksen aikana. Puristumisvaara! Käytä suojavaatteita. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Varmista, että käytetään sopivaa nostolaitetta. Käytä suojavaatteita. Vältettävä kylmäaineen ihokosketusta. Käytä suojalaseja, hengityssuojainta, käsineitä ja asianmukaisia suojavaatteita. Huolehdi hyvästä ilmanvaihdosta. Jos sinulle tulee paleltumisvammoja, mene lääkäriin. Jos ainetta pääsee iholle, pese kyseinen kohta huolella. Jos ainetta pääsee silmiin, käytä silmähuuhtelulaitetta tai haaleaa vettä ja huuhtele silmiä 20 minuutin ajan. Hakeudu lääkäriin. Koneen verkkoliitäntä on varustettava kaikkinapaisella katkaisimella, jossa on vähintään 3 mm kosketinväli. Varo Jos kone asennetaan kylmään paikkaan, varmista, että kaikki liitokset eristetään ja teipataan hyvin. Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään. 3 Kylmälaiteasennusten Tarkastus/Ilmoittaminen Topvex SoftCooler SR toimitetaan valmiiksi kylmäaineella täytettynä ja kuuluu ryhmään "Laitteet, jotka sisältävät yli 3 kg kylmäainetta piiriä kohti". Ennen käyttöönottoa valtuutetun kylmälaiteasentajan on laadittava asennuksen tarkastuspöytäkirja. Tiiviystarkastus on tehtävä kerran vuodessa ja siitä on laadittava pöytäkirja. Topvex SoftCooler SR -jäähdytyskoneen asennuksesta on tehtävä ilmoitus vain, jos kiinteistön kylmäainemäärä on asennuksen jälkeen yli 10 kg (ei sisällä "pieniä laitteita", joissa on alle 3 kg kylmäainetta ts. normaalit jääkaapit/pakastimet). Ilmoitus on tehtävä tarkastusviranomaiselle (yleensä kunnallinen ympäristövirasto). Määräykset saattavat vaihdella maakohtaisesti. Kysy lisätietoja paikallisilta viranomaisilta Systemair Sverige AB

5 4 Tuotteen kuvaus 4.1 Yleistä Tämä asennusohje koskee Topvex SoftCooler SR -konetta, jonka on valmistanut Systemair AB. Topvex SoftCooler SR:n malliversiot ovat: Malli: SR09, SR11. Oikea- tai vasenkätiset mallit: R (Right - oikea) L (Left - vasen). Osoittaa puolen, jolle tuloilma on liitetty tarkastuspuolelta katsottuna. Tämä käsikirja sisältää perustiedot ja suositukset, joita tarvitaan koneen suunnitteluun, asennukseen, käynnistykseen ja käyttöön häiriöttömän toiminnan varmistamiseksi. Koneen asianmukaisen ja turvallisen toiminnan kannalta on tärkeää lukea tämä käsikirja perusteellisesti, käyttää konetta annettujen ohjeiden mukaisesti ja noudattaa kaikkia turvallisuusohjeita. Ohje täydentää asiakirjaa Topvex SR09-11, TR09-15 (erillinen asiakirja), joka tulisi lukea ennen asennusta. 4.2 Tekniset tiedot Mitat ja painot Kuva 1 Mitat (mm) SR09-SR11 (Kuvassa vasenkätinen yksikkö) Malli A B C D E F G Paino, kg Paino, yhteensä SR SR Systemair Sverige AB

6 4.2.2 Sähkötiedot Malli Jännite Virta (A) Teho (W) Topvex SoftCooler SR09 400V 3N~, 50Hz Topvex SoftCooler SR11 400V 3N~, 50Hz Varoke, hidas 4.3 Komponentit Kuva 2 Vasenkätisen yksikön peruskomponentit Merkintä Kuvaus 1. Kompressori 2. Lauhdutin 3. Höyrystin 4. Suodatinkuivain tarkastuslasilla 5. Elektroninen paisuntaventtiili 6. Tippakaukalo ja vedenpoisto 7. Vesilukko 8. Kaapeliläpivienti lisäkaapeleille 9. Sähkökaappi 10. Taajuusmuuttaja 11. Paine/kuumakaasuanturit 12. Kylmäainejärjestelmän korkea/matalapainepuolen mittauspisteet Systemair Sverige AB

7 4.4 Sähkökaappi Kuva 3 Sähkökaappi Merkintä Kuvaus 1. Liitinrima, verkkojännite 2. Virrankatkaisin (MCB), öljylämmitin 3. Releet 4. Liitinrima, sisäiset/ulkoiset kytkennät 5. Taajuusmuuttaja 6. DC-kuristin 7. 24V muuntaja 8. LCD-näyttö Systemair Sverige AB

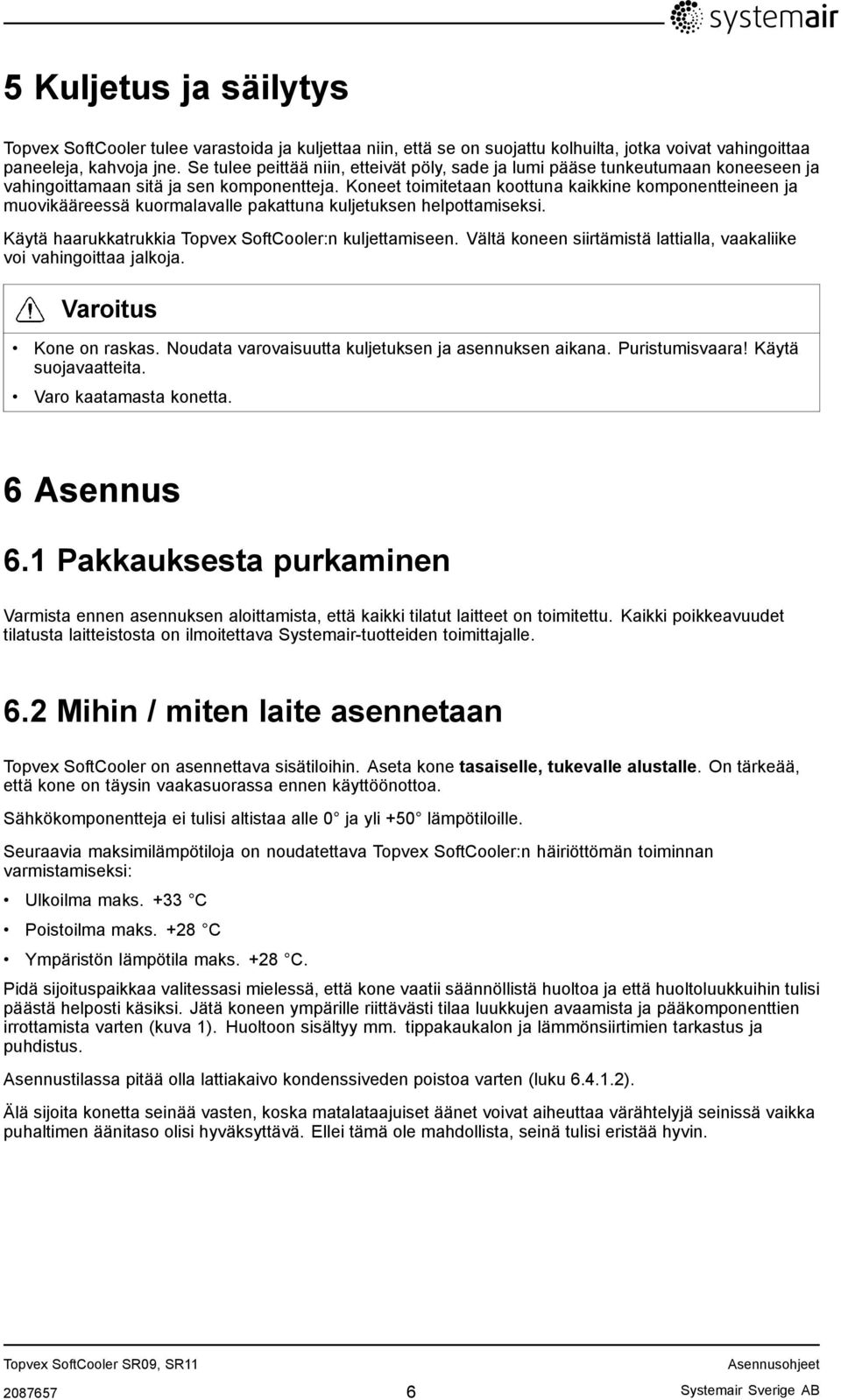

8 5 Kuljetus ja säilytys Topvex SoftCooler tulee varastoida ja kuljettaa niin, että se on suojattu kolhuilta, jotka voivat vahingoittaa paneeleja, kahvoja jne. Se tulee peittää niin, etteivät pöly, sade ja lumi pääse tunkeutumaan koneeseen ja vahingoittamaan sitä ja sen komponentteja. Koneet toimitetaan koottuna kaikkine komponentteineen ja muovikääreessä kuormalavalle pakattuna kuljetuksen helpottamiseksi. Käytä haarukkatrukkia Topvex SoftCooler:n kuljettamiseen. Vältä koneen siirtämistä lattialla, vaakaliike voi vahingoittaa jalkoja. Varoitus Kone on raskas. Noudata varovaisuutta kuljetuksen ja asennuksen aikana. Puristumisvaara! Käytä suojavaatteita. Varo kaatamasta konetta. 6 Asennus 6.1 Pakkauksesta purkaminen Varmista ennen asennuksen aloittamista, että kaikki tilatut laitteet on toimitettu. Kaikki poikkeavuudet tilatusta laitteistosta on ilmoitettava Systemair-tuotteiden toimittajalle. 6.2 Mihin / miten laite asennetaan Topvex SoftCooler on asennettava sisätiloihin. Aseta kone tasaiselle, tukevalle alustalle. On tärkeää, että kone on täysin vaakasuorassa ennen käyttöönottoa. Sähkökomponentteja ei tulisi altistaa alle 0 ja yli +50 lämpötiloille. Seuraavia maksimilämpötiloja on noudatettava Topvex SoftCooler:n häiriöttömän toiminnan varmistamiseksi: Ulkoilma maks. +33 C Poistoilma maks. +28 C Ympäristön lämpötila maks. +28 C. Pidä sijoituspaikkaa valitessasi mielessä, että kone vaatii säännöllistä huoltoa ja että huoltoluukkuihin tulisi päästä helposti käsiksi. Jätä koneen ympärille riittävästi tilaa luukkujen avaamista ja pääkomponenttien irrottamista varten (kuva 1). Huoltoon sisältyy mm. tippakaukalon ja lämmönsiirtimien tarkastus ja puhdistus. Asennustilassa pitää olla lattiakaivo kondenssiveden poistoa varten (luku ). Älä sijoita konetta seinää vasten, koska matalataajuiset äänet voivat aiheuttaa värähtelyjä seinissä vaikka puhaltimen äänitaso olisi hyväksyttävä. Ellei tämä ole mahdollista, seinä tulisi eristää hyvin Systemair Sverige AB

9 6.3 Koneen asennus Asennus Kuva 4 Asennus, vasenkätinen malli Merkintä Kuvaus Tuloilma Poistoilma Ulkoilma Poisto 1. VAV paineanturi, tuloilma (lisävaruste) 2. VAV paineanturi, poistoilma (lisävaruste) 3. Ohituspelti ja moottori, poistoilma (lisävaruste) 4. Ohituspelti ja moottori, ulkoilma (lisävaruste) 5. Tuloilma-anturi 6. Topvex SoftCooler SR Asennus 1 Valmistele asennuspaikka. Varmista, että pinta on tasainen ja vaakasuora ja että se kantaa koneen painon. Suorita asennus paikallisten määräysten mukaisesti Systemair Sverige AB

10 2 Nosta kone paikalleen. Varoitus Varo teräviä reunoja asennuksen ja huollon yhteydessä. Varmista, että käytetään sopivaa nostolaitetta. Käytä suojavaatteita. 3 Säädä kone pystyasentoon mukana toimitetuilla säätöjaloilla 4 Kytke kone verkkojännitteeseen toimitukseen sisältyvällä turvakytkimellä. Vedä kaapelit turvakytkimeltä kotelon yläsivun läpi suoraan kytkentärasiaan. Katso mukana toimitettu kytkentäkaavio ja luku , taulukko 1. Varoitus Koneen verkkojänniteliitännän etupuolelle pitää asentaa turvakytkin, jonka kosketinväli on vähintään 3 mm. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti Systemair Sverige AB

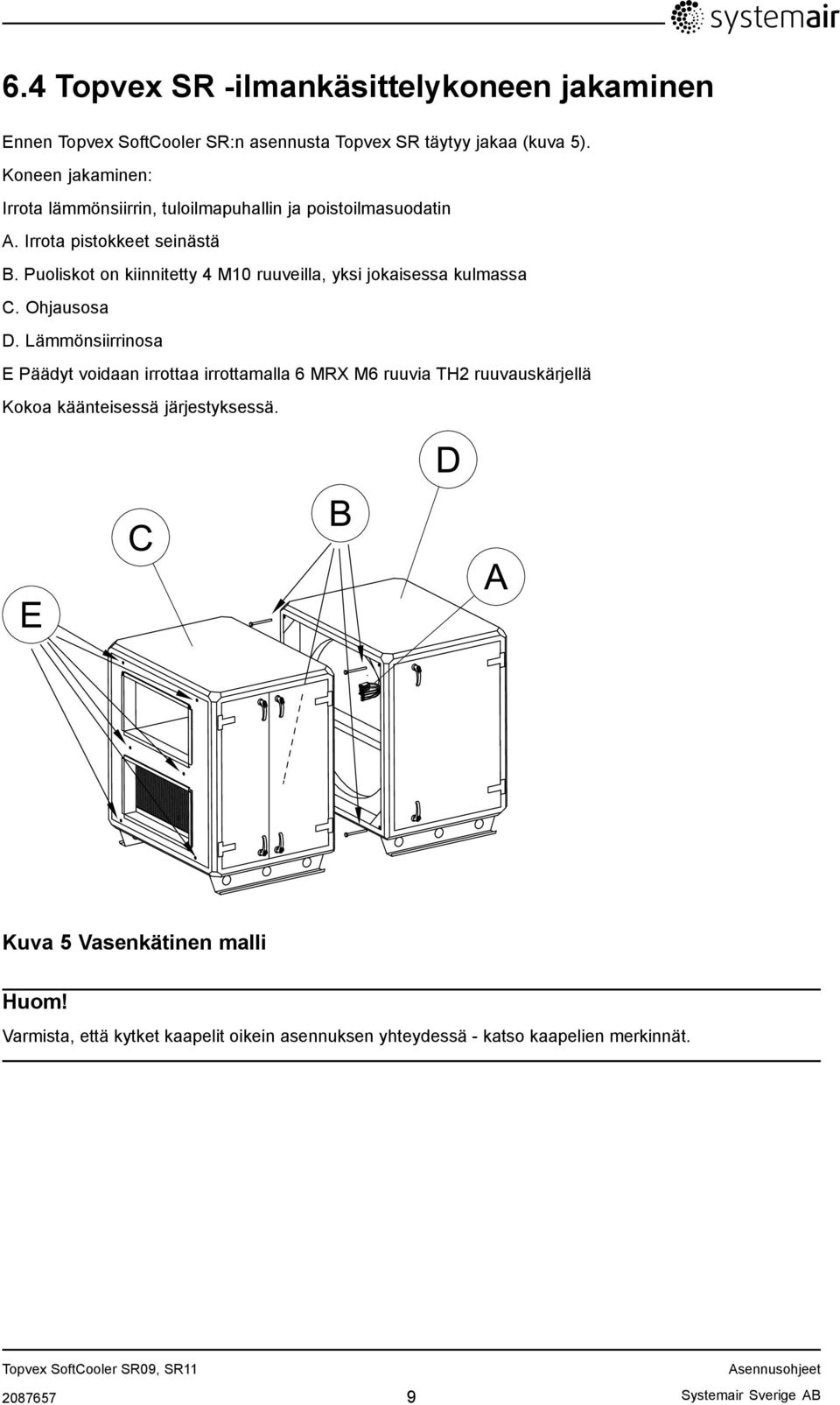

11 6.4 Topvex SR -ilmankäsittelykoneen jakaminen Ennen Topvex SoftCooler SR:n asennusta Topvex SR täytyy jakaa (kuva 5). Koneen jakaminen: Irrota lämmönsiirrin, tuloilmapuhallin ja poistoilmasuodatin A. Irrota pistokkeet seinästä B. Puoliskot on kiinnitetty 4 M10 ruuveilla, yksi jokaisessa kulmassa C. Ohjausosa D. Lämmönsiirrinosa E Päädyt voidaan irrottaa irrottamalla 6 MRX M6 ruuvia TH2 ruuvauskärjellä Kokoa käänteisessä järjestyksessä. Kuva 5 Vasenkätinen malli Huom! Varmista, että kytket kaapelit oikein asennuksen yhteydessä - katso kaapelien merkinnät Systemair Sverige AB

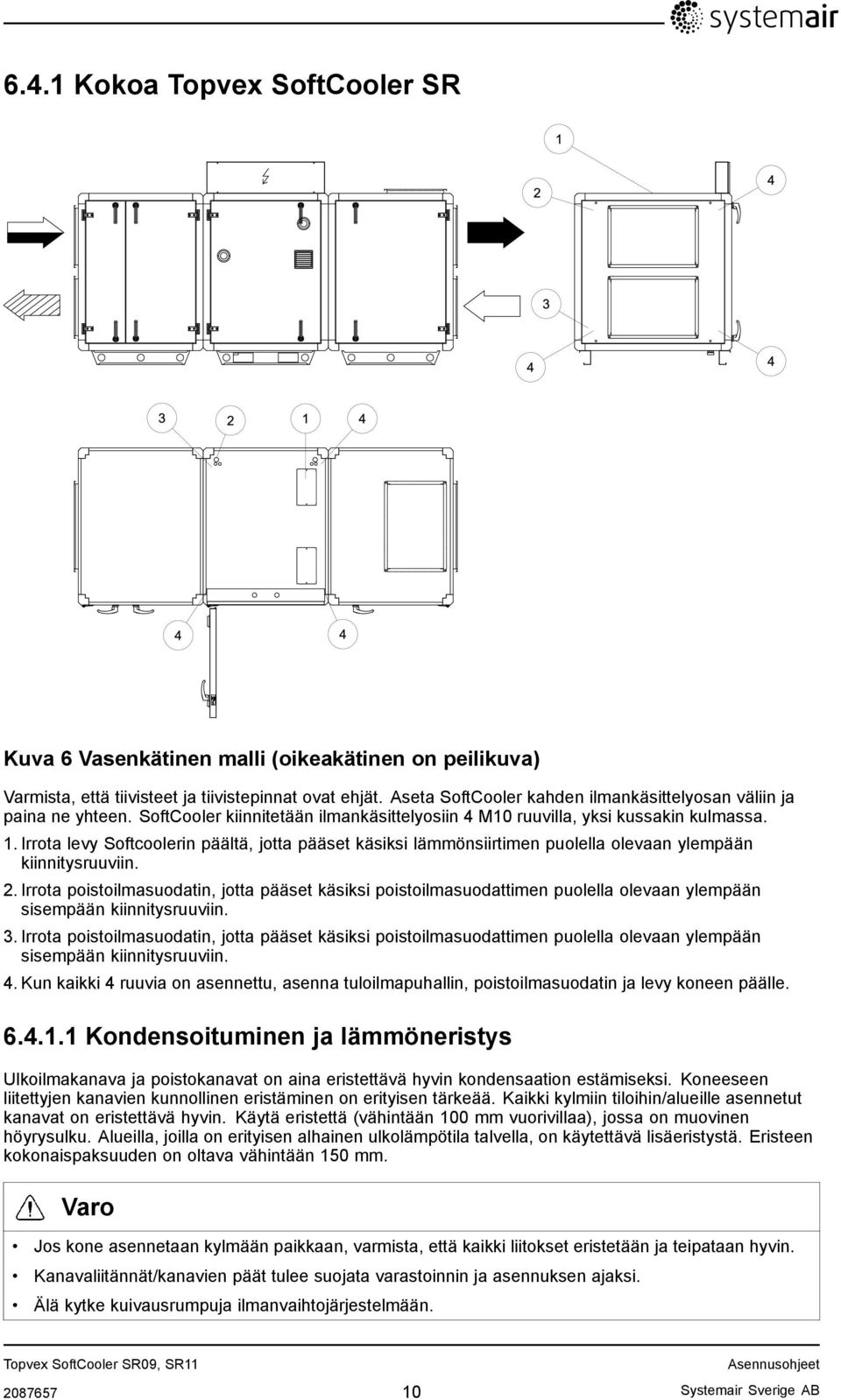

12 6.4.1 Kokoa Topvex SoftCooler SR Kuva 6 Vasenkätinen malli (oikeakätinen on peilikuva) Varmista, että tiivisteet ja tiivistepinnat ovat ehjät. Aseta SoftCooler kahden ilmankäsittelyosan väliin ja paina ne yhteen. SoftCooler kiinnitetään ilmankäsittelyosiin 4 M10 ruuvilla, yksi kussakin kulmassa. 1. Irrota levy Softcoolerin päältä, jotta pääset käsiksi lämmönsiirtimen puolella olevaan ylempään kiinnitysruuviin. 2. Irrota poistoilmasuodatin, jotta pääset käsiksi poistoilmasuodattimen puolella olevaan ylempään sisempään kiinnitysruuviin. 3. Irrota poistoilmasuodatin, jotta pääset käsiksi poistoilmasuodattimen puolella olevaan ylempään sisempään kiinnitysruuviin. 4. Kun kaikki 4 ruuvia on asennettu, asenna tuloilmapuhallin, poistoilmasuodatin ja levy koneen päälle Kondensoituminen ja lämmöneristys Ulkoilmakanava ja poistokanavat on aina eristettävä hyvin kondensaation estämiseksi. Koneeseen liitettyjen kanavien kunnollinen eristäminen on erityisen tärkeää. Kaikki kylmiin tiloihin/alueille asennetut kanavat on eristettävä hyvin. Käytä eristettä (vähintään 100 mm vuorivillaa), jossa on muovinen höyrysulku. Alueilla, joilla on erityisen alhainen ulkolämpötila talvella, on käytettävä lisäeristystä. Eristeen kokonaispaksuuden on oltava vähintään 150 mm. Varo Jos kone asennetaan kylmään paikkaan, varmista, että kaikki liitokset eristetään ja teipataan hyvin. Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään Systemair Sverige AB

13 Kondenssivedenpoisto Varoitus Konetta ei saa ottaa käyttöön ennen kuin mukana toimitettu vedenpoistoputki ja vesilukko on liitetty SoftCoolerin ja lattiakaivon välille. Vedenpoistoletku liitetään tippakaukalon alla olevaan liitäntään. Tippakaukalo on Topvex SoftCooler:n pohjalla. Käytä mukana toimitettua liitäntäputkea, jonka katkaiset oikean pituiseksi "H" alla olevan kuvan mukaan. Katso alla olevasta taulukosta korkeuden "H" ja maksimipaineen suhde. Kuva 7 Mitat ja asennus H (mm) Normaalit olosuhteet Maks. Alipaine (Pa) Vesilukon ja lattiakaivon välille tarvitaan lisäputki, joka ei sisälly Topvex SoftCooler:n toimitukseen. Liitä putki ja varmista, että kaato lattiakaivon suuntaan on vähintään 1:200 ja ettei putki pääse mistään kohdasta jäätymään. Kuva 8 Putki lattiakaivoon Sähköliitäntä Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Kylmäainepiiriin liittyvät työt saa tehdä vain valtuutettu kylmälaiteasentaja Systemair Sverige AB

14 Kuva 9 Sähkökytkennät, vasenkätinen malli Kaapelipidike Ohjauskaapeli Virransyöttö 1. Vedä ohjauskaapeli Topvex SoftCooler kytkentärasiasta Topvex SR:nm sähkökaappiin (tuloilmaosassa). Vedä kaapeli läpiviennin kautta koteloon ja kiinnitä kaapeli koteloon itseliimautuvilla kaapelipidikkeillä. 2. Kytke johtimet sähkökaapin liitinrimoihin johtimien merkintöjen ja kytkentäkaavion mukaan. Katso myös luku luku Sisäiset sähkökytkennät. 3. Kytke kone verkkojännitteeseen (400V 3N~, 50 Hz) toimitukseen sisältyvällä turvakytkimellä. Virtakaapeli vedetään suoraan Topvex SoftCooler:n kytkentärasiaan. Johtimet ja varokkeet luvun Sähkötiedot mukaan (kuva 4.2.2). 4. Tee Topvex SR -ilmankäsittelykoneen sähkökytkennät koneen mukana toimitetun asennusohjeen mukaisesti Ulkoiset/Sisäiset kytkennät Katso myös oheinen kytkentäkaavio. Verkkovirta on ainoa ulkoinen kytkentä Topvex SoftCooleriin Systemair Sverige AB

15 Taulukko 1: Ulkoiset liitännät Liitinrima Kuvaus Huomautukset PE Maadoitus N N Nolla (syöttöjännite) L1 L1 Vaihe (syöttöjännite) L2 L2 Vaihe (syöttöjännite) L3 L3 Vaihe (syöttöjännite) 400V 3N~, 50Hz, turvakytkimen kautta Topvex SoftCooler:n valmis ohjauskaapeli vedetään Topvex-ilmankäsittelykoneen tuloilmaosan sähkökaappiin ja kytketään liitinrimoihin johtimien merkintöjen mukaan. Taulukko 2: Sisäiset kytkennät Liitinrima Kuvaus Huomautukset G G 24V AC 4 DI ref Referenssi 10 DO ref Referenssi 15 DO "DX-jäähdytys, porras 1" käynnistyssignaali ohjausyksiköstä E28 osoittaa jäähdytystarpeen. Signaali ohjaa relettä R1, joka käynnistää kompressorin. 74 DI Hälytysilmaisu jäähdytys (Vika P1-Jäähdytys). NO 24V AC, 0,5A 90 AO ref Referenssi 94 AO Ohjaussignaali ohjausyksiköstä E28 jäähdytystä varten. Ohjaa taajuusmuuttajaa (FC). 0-10V DC 7 Toiminnan selostus Kuva 10 Vasenkätinen malli Merkintä EF SF SS OS Kuvaus Poistoilmapuhallin Tuloilmapuhallin Tuloilman lämpötila-anturi Ulkoilman lämpötila-anturi Systemair Sverige AB

16 Merkintä ETS UC RC RM HE DO DEH FC CPR EV CO HPS OT/ET FGS/FGE Kuvaus Poistoilman lämpötila-anturi Ohjausyksikkö E28 Roottorin ohjain Roottorin moottori Lämmönvaihdin Pelti, ulkoilma (lisävaruste) Pelti, jäteilma (lisävaruste) Taajuusmuuttaja Kompressori Höyrystin Lauhdutin Lauhduttimen paineanturi Ylikuumentumis/Maksimilämpötilakytkimet Ilmansuodattimen painekytkimet 7.1 Yleistä Ohjausyksikkö E28 (UC) mittaa lämpötilan poistoilman lämpötila-anturin (ETS) avulla ja pyrkii pitämään sen tasaisena ohjaamalla kompressoria (CPR), lämmönvaihdinta (HE) ja kuumavesi/sähkölämmitintä (HWL/H, ELH). Tuloilman lämpötila-anturi (SS) mittaa tuloilman lämpötilan. 7.2 Tehonhallinta Taajuusmuuttaja voi ohjata kompressoria (CPR) portaattomasti minimi- ja maksimitaajuuksien välillä. 7.3 Tehon rajoitus Ohjelmoitava ohjain valvoo jatkuvasti lauhduttimen painetta korkeapaineanturin (HPS) avulla ja hidastaa kompressoria (CPR), jos paine ylittää asetusarvon. Tämä tehdään korkeapainehälytyksen välttämiseksi. Huom! Tässä ohjeessa selostetaan Topvex SoftCooler SR -jäähdytyskoneen toiminnot, täydellisen selostuksen löydät asiakirjasta Topvex SR09-11, TR Käyttöönottopöytäkirja Yritys: Vastuuhenkilö: Systemair Sverige AB

17 8.1 Yleistä Asiakas: Pvm: Asennus: Kohde/kone: Tuotenumero: Asennusosoite: Malli/koko Valmistusnumero: Merkintä: 8.2 Asennuspöytäkirja Vaihe Valmis Huom: Asennuksen tarkastuspöytäkirja laadittu. (Joissakin tapauksissa täytyy tehdä ilmoitus, katso luku 3, Kylmälaiteasennukset Tarkastus/Ilmoittaminen). Kaikki osat ehjiä. Asennus tehty ohjeiden mukaan (katso luku 6.4.1, Topvex SoftCoolerin kokoaminen. Kondenssivedenpoisto liitetty (katso luku , kondenssivedenpoisto). Jännitteensyöttö kytketty turvakytkimen kautta (katso luku sähkökytkentä). Sisäinen ohjauskaapeli kytketty (katso luku , sisäiset/ulkoiset kytkennät). Tulo- ja poistoilmavirta säädetty 8.3 Ohjausyksikön E28 valmistelu Seuraavat asetukset täytyy tehdä ohjausyksikköön E28. Kirjaudu ohjausyksikköön E28 (3333) ennen aloitusta. Asetukset voidaan myös tehdä PC-ohjelmalla Corrigo E-tool Ventilation ja ladata sitten konfiguraatiotiedosto (.vtc) Systemair onlineluettelosta ( Vaihe Valmis Huom: Valitse valikko Configuration-Input/Output (konfiguraatio, tulo/lähtö): Valitse DI Siirry kohtaan DI4, valitse. Vaihda asetukseksi P1 Jäähdytys Valitse valikko Configuration-Control function (konfiguraatio, ohjaustoiminnot): Varmista, että asetus on Extract air control (poistoilmaohjaus) tai Cascade room temp control (kaskadi huoneilmaohjaus) Valitse valikko Configuration Cooling (konfiguraatio, jäähdytys): Valitse DX Aseta parametrin Limit for supply air control on active (tuloilmaohjauksen rajoitus): arvoksi 0.0 C. Huom! Huom: DI4 ei voi käyttää jatkuvassa käytössä, jos Topvex SoftCooleria käytetään Systemair Sverige AB
