1 Metso Endress+Hauser Oy Petri Anttila Väylämittaukset / analyysi osana projektointia, käyttöönottoa ja käynnissäpitoa

2 Growth Outlook is Intelligent Devices with Open Communication Non Smart Proprietary HART Non Smart Proprietary HART Fieldbus /Jouni Pohjola

3 Hallittavuus, mittaava kunnossapito Kenttäväylä ma / HART ma Käytettävyys Hallittavuus /Jouni Pohjola

4 Kenttäväylä osana hallittavaa kokonaisuutta Automaatio Kenttäväylä Kenttälaitteet /Jouni Pohjola

5 VÄYLÄANALYYSIPALVELU Life Cycle Services /Jouni Pohjola

6 Väyläanalyysi osana toimitusprojektia /Jouni Pohjola

7 Palvelun sisältö Toteutusvaiheet: 1. Startup palaveri palvelun laajuus toimenpiteet 2. Suunnittelutietojen tarkastus väylätopologia, laitetyypit ja määrät,... > vaatii suunnitteludokumentit asiakkaalta 3. Kentällä tehtävät toimet 4. Tulosten analysointi 5. Jatkotoimet / palvelut /Jouni Pohjola

8 Suunnittelutiedot kaapelointikuvat segmenttien mitoitustiedot laiteluettelot /Jouni Pohjola

9 EMC kysymykset EMC ympäristö 1) EMC asioiden varmistaminen ( laki sähkömagneettisesta yhteensopivuudesta EMC direktiivi, CE merkintä 2) Räjähdysvaarallisen ympäristön erityisvaatimukset ATEX lainsäädäntö tullut voimaan Vaatimukset koskevat tiloja, tiloissa työskentelyä ja niissä käytettäviä laitteita EU komission internet sivut TUKES julkaisut esim. FIMTEKNO OY:n järjestämät koulutukset 3) henkilösuojaus /Jouni Pohjola

10 Signal / Data frame analyzers ProfiTrace ProfiCore PAprobe Digital HandyScope 3 Deep memory oscilloscopes Long samples dataframe analyzer(eq.softing) Phys.layer signal data crusher/compiler sw. isolated RS 485 cable /Jouni Pohjola

11 Mittauskytkennät Profibus DP Cu väylä Profibus PA Cu väyläsegmentit /Jouni Pohjola

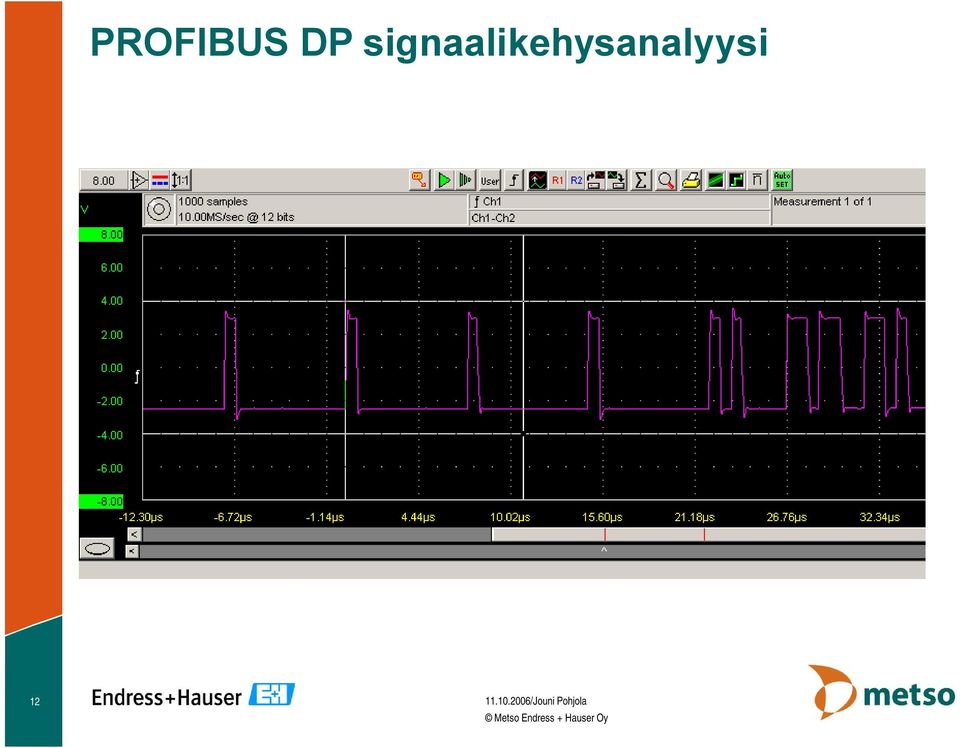

12 PROFIBUS DP signaalikehysanalyysi /Jouni Pohjola

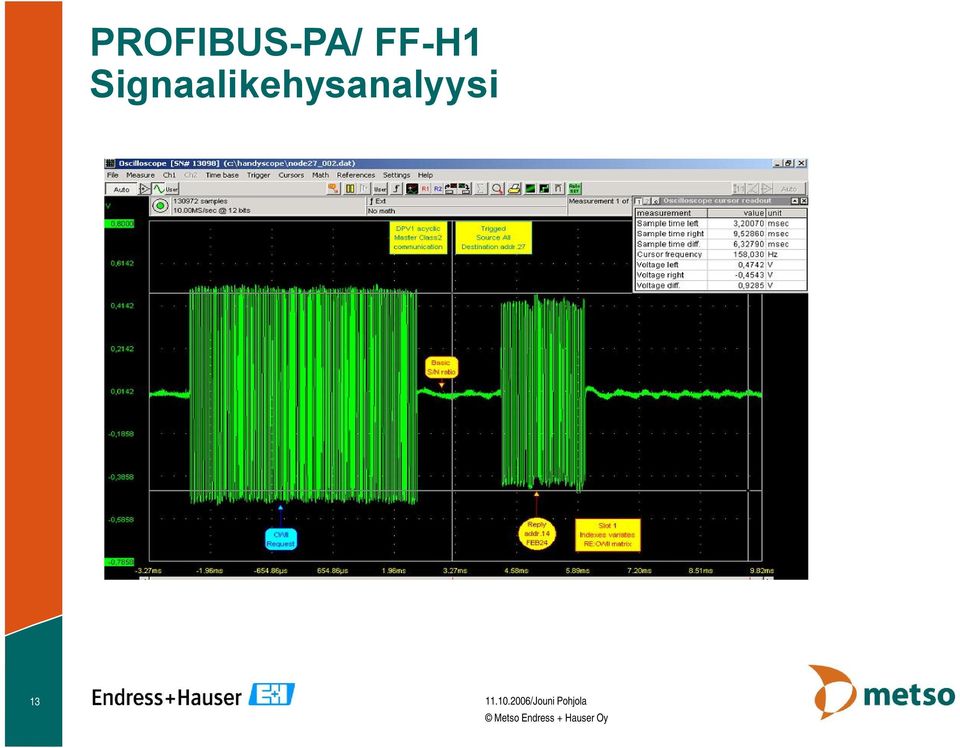

13 PROFIBUS PA/ FF H1 Signaalikehysanalyysi /Jouni Pohjola

14 Profibus PA signaali, normaali tila /Jouni Pohjola

15 Profibus PA signaali Päätevastus puuttuu /Jouni Pohjola

16 Profibus PA signaali Erittäin huono signaali /Jouni Pohjola

17 Sanomakehysanalyysi /Jouni Pohjola

18 Suunnitteluvaiheen huomioita Siirtolinja/väylätopologia/päättäminen kuljetetaan väyläkaapelointi erossa vahvavirtakaapeloinnista käytetään suojattuja väyläkaapeleita (Typ. A) kaapelivaipat maadoitetaan aina soveltuvan tavan mukaisesti segmenttien ja haaroitusten pituudet merkitään suunnitelmiin huolehditaan, että annettuja segmentin pituuksia ei ylitetä, tarvittaessa käytetään toistimia segmentit päätetään molemmista päistä oikein Z=sqr(R²+(1/2PIfC)²)=100 ohm kaapeloinnit, sekä väyläkommunikointi ja häiriötasot mitataan /Jouni Pohjola

19 Kentänhallinta FieldCare Software FieldCaren tärkeimmät ominaisuudet: Konfigurointi yhdestä pisteestä kaikille FDT/DTM yhteensopiville kenttälaitteille Mahdollistaa kenttälaitteiden online diagnostiikan Kunnonvalvonta paikallisesti tai etäpalveluna Väylän kunnonvalvonta mahdollisuus Kenttälaitteiden huoltotarpeen ennustaminen /Jouni Pohjola

20 Etätoimintapalvelut Etätoiminta on olemassaolevaa toimintaa, ei VISIO tulevasta! Etäkäytöllä voidaan toteuttaa kaikkea sellaista palvelua, joka ei tarvitse fyysistä suorittamista tai katsekontaktia kohteeseen Etäkäytöllä voidaan ratkaista osa kenttälaitteiden häiriötilanteista tehdä käyttöönottoja (parametrointi) suorittaa ohjelmistojen asennuksia toteuttaa kunnonvalvontapalveluita keskitetysti tukea kentällä olevaa huoltohenkilöä asiantuntijan toimesta Metsolla on olemassa toimintamalli etäyhteyksien muodostamiseen ja käytännön toimintaan /Jouni Pohjola

21 Toteutettuja väylämittauspalveluja 2004 lähtien >20 kpl. Jämtkraft powerplant, SWE Steris FinnAqua pharmacy ind., GER Soporcel powerplant, POR Kvarnsveden powerplant, SWE Hartwall food and brewery, FIN Valio(s) food and brewery, FIN Outokumpu steel ind., FIN M real(s) P&P, FIN Genencor pharmacy ind., FIN Omya mining/pigments, FIN UPM P&P, FIN Helsingin Vesi waste water treatment, FIN Helsingin Energia power and heat, FIN Amomatic asphalt stations, SWE/FIN Tikkurila paints, FIN etc /Jouni Pohjola

22 Väylämittaukset ovat osa hyvin suunniteltua käyttöönottoa......ja kunnonvalvontaa /Jouni Pohjola
