Prosessiautomaatiota LabVIEW lla NI Days NI Days LabVIEW DCS 1
|
|
- Anneli Aaltonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Prosessiautomaatiota LabVIEW lla NI Days NI Days LabVIEW DCS 1

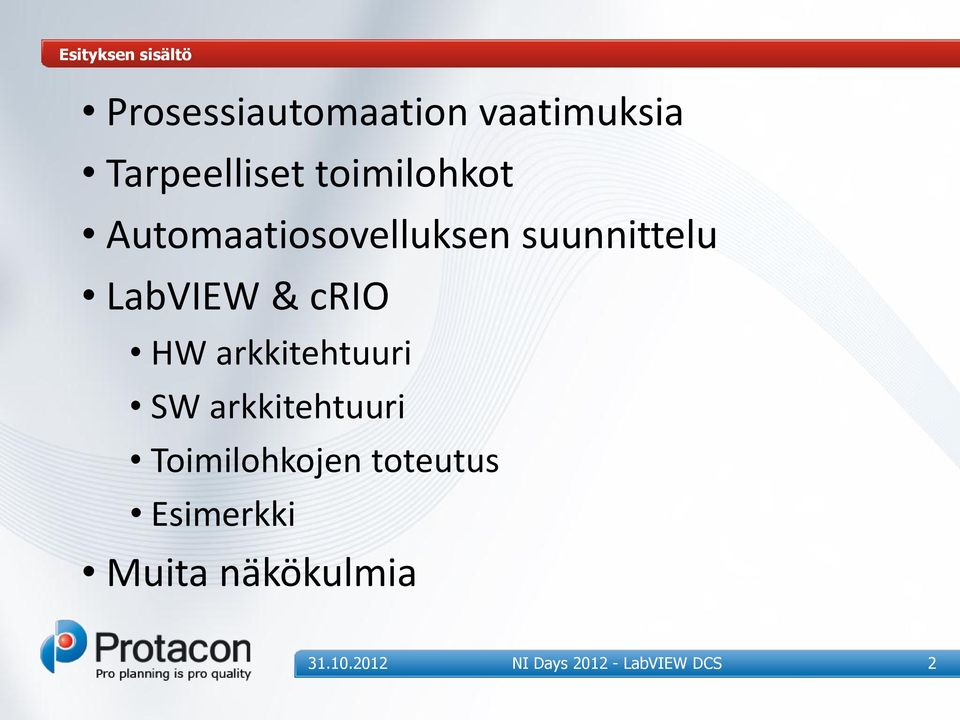

2 Esityksen sisältö Prosessiautomaation vaatimuksia Tarpeelliset toimilohkot Automaatiosovelluksen suunnittelu LabVIEW & crio HW arkkitehtuuri SW arkkitehtuuri Toimilohkojen toteutus Esimerkki Muita näkökulmia NI Days LabVIEW DCS 2

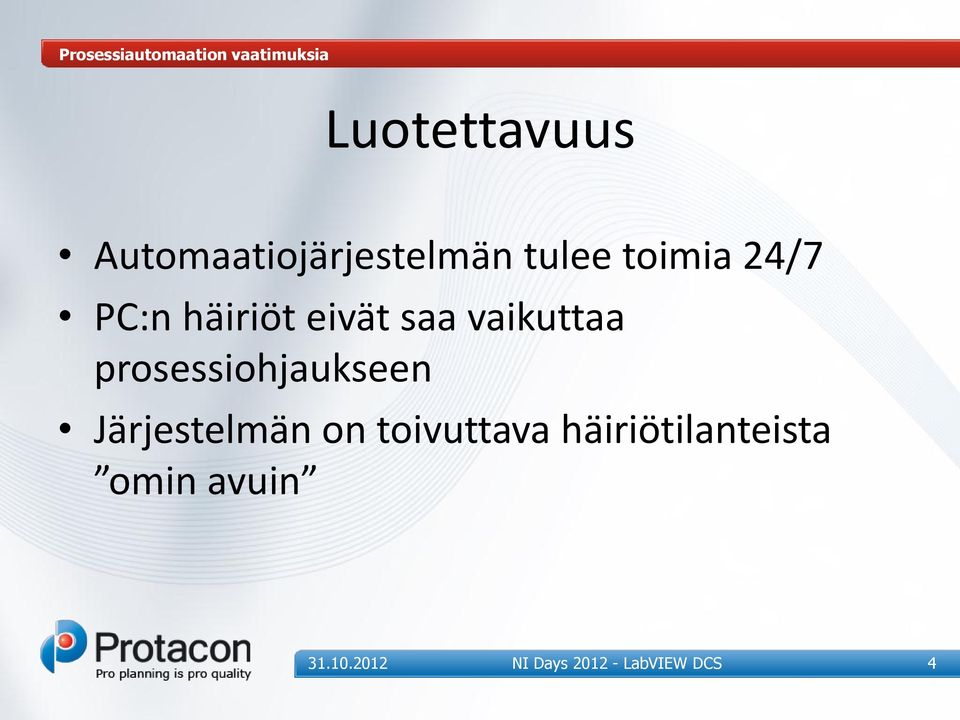

3 Prosessiautomaation vaatimuksia Luotettavuus Automaatiojärjestelmän tulee toimia 24/7 PC:n häiriöt eivät saa vaikuttaa prosessiohjaukseen Järjestelmän on toivuttava häiriötilanteista omin avuin NI Days LabVIEW DCS 4

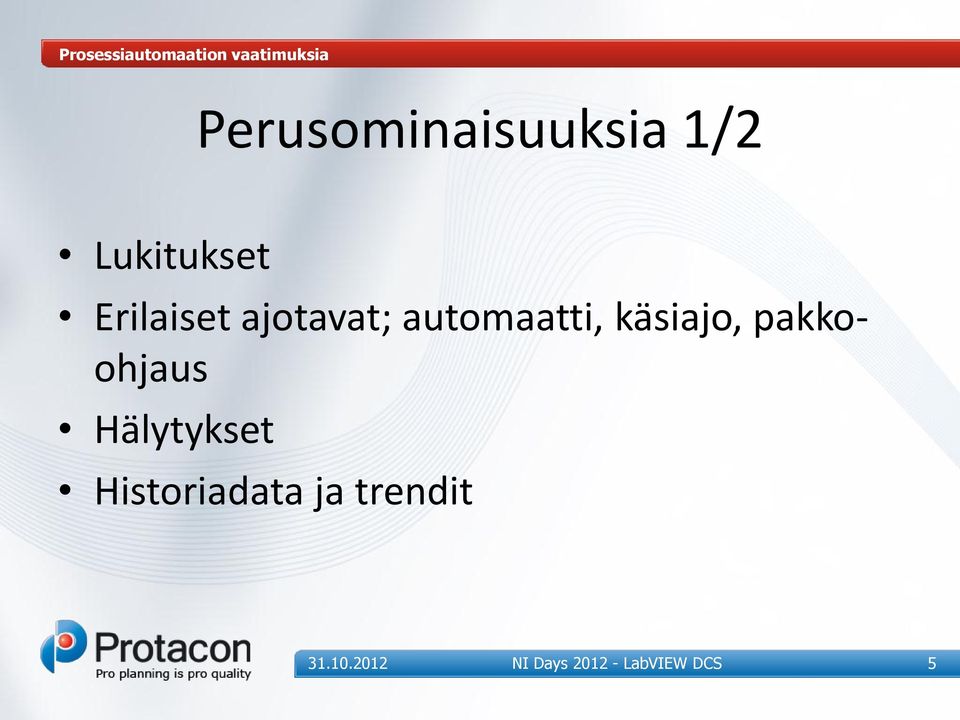

4 Prosessiautomaation vaatimuksia Perusominaisuuksia 1/2 Lukitukset Erilaiset ajotavat; automaatti, käsiajo, pakkoohjaus Hälytykset Historiadata ja trendit NI Days LabVIEW DCS 5

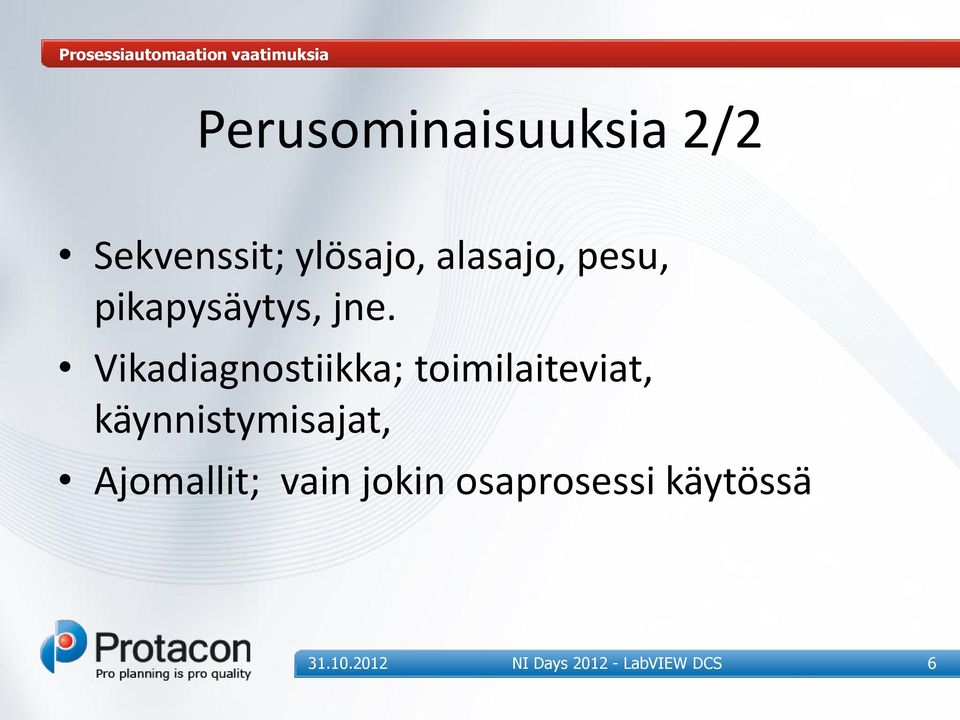

5 Prosessiautomaation vaatimuksia Perusominaisuuksia 2/2 Sekvenssit; ylösajo, alasajo, pesu, pikapysäytys, jne. Vikadiagnostiikka; toimilaiteviat, käynnistymisajat, Ajomallit; vain jokin osaprosessi käytössä NI Days LabVIEW DCS 6

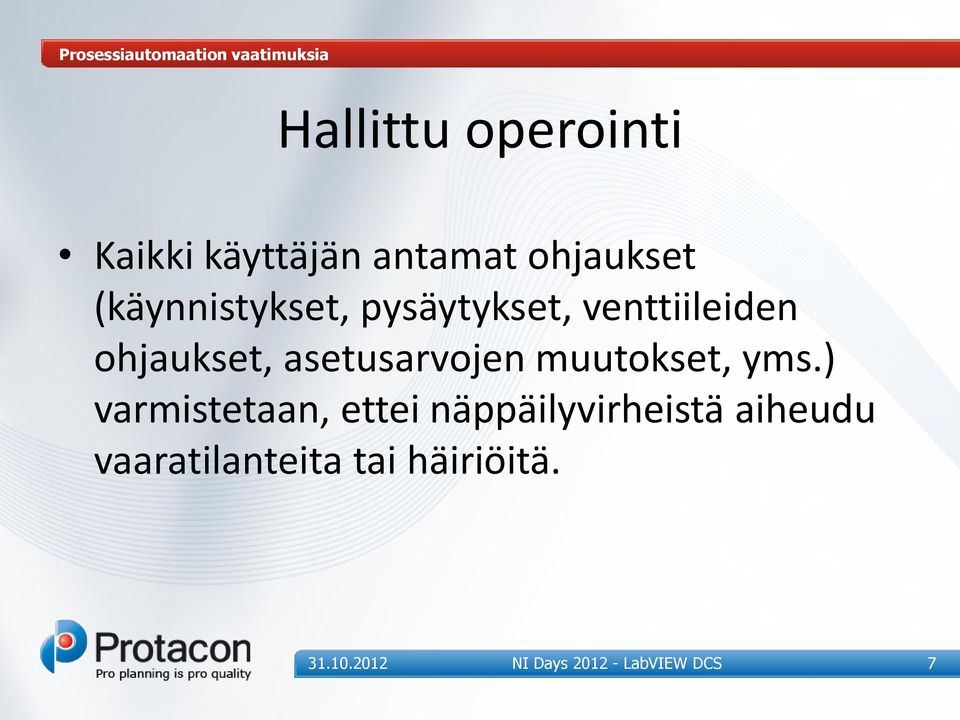

6 Prosessiautomaation vaatimuksia Hallittu operointi Kaikki käyttäjän antamat ohjaukset (käynnistykset, pysäytykset, venttiileiden ohjaukset, asetusarvojen muutokset, yms.) varmistetaan, ettei näppäilyvirheistä aiheudu vaaratilanteita tai häiriöitä NI Days LabVIEW DCS 7

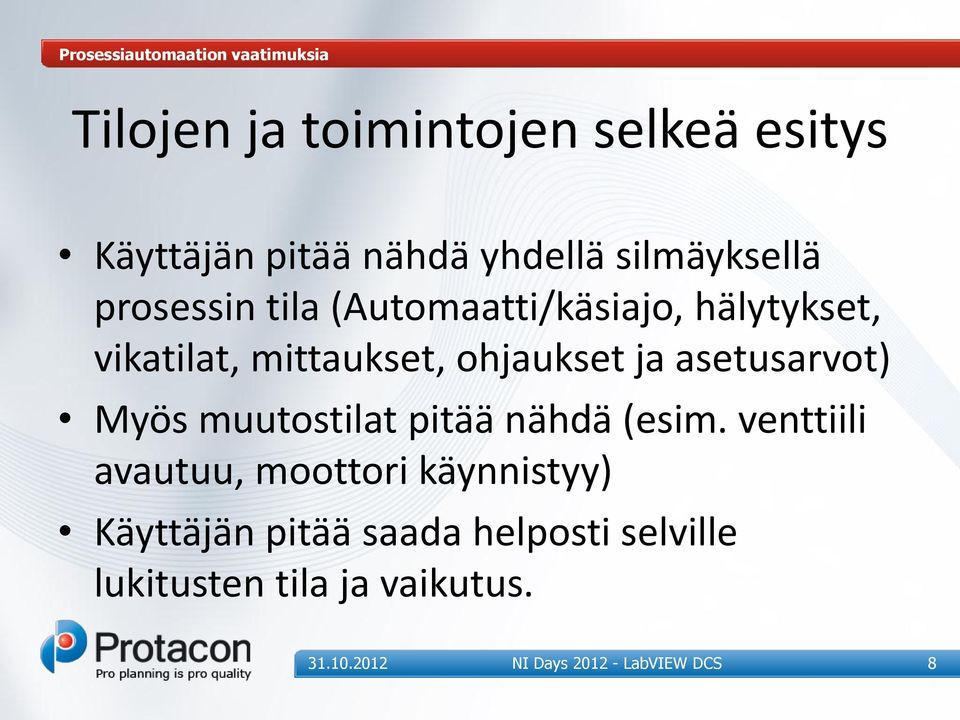

7 Prosessiautomaation vaatimuksia Tilojen ja toimintojen selkeä esitys Käyttäjän pitää nähdä yhdellä silmäyksellä prosessin tila (Automaatti/käsiajo, hälytykset, vikatilat, mittaukset, ohjaukset ja asetusarvot) Myös muutostilat pitää nähdä (esim. venttiili avautuu, moottori käynnistyy) Käyttäjän pitää saada helposti selville lukitusten tila ja vaikutus NI Days LabVIEW DCS 8

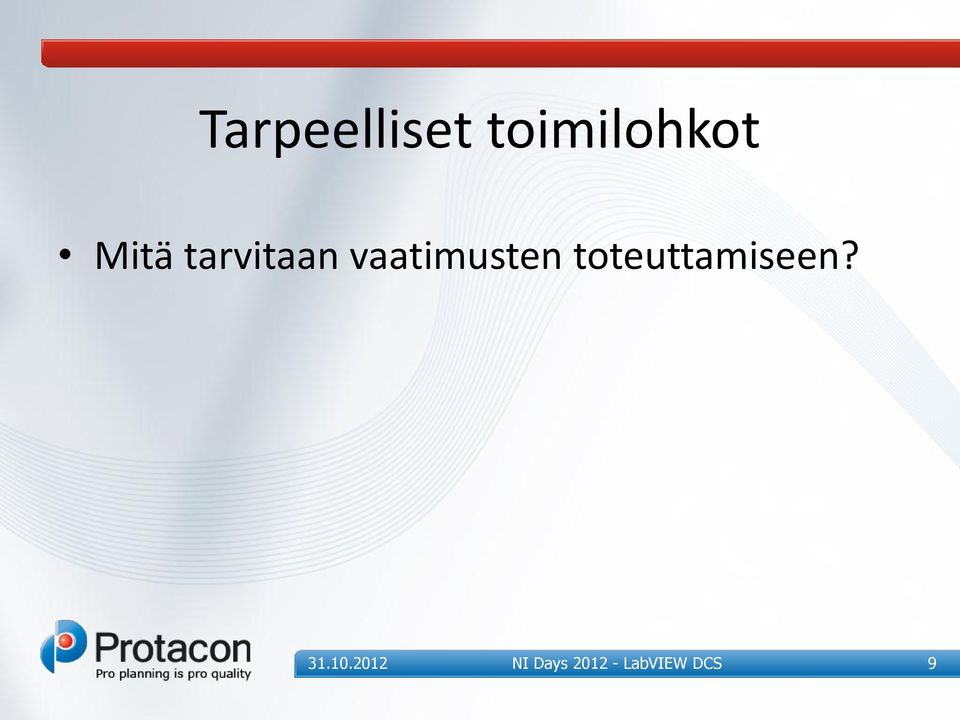

8 Tarpeelliset toimilohkot Mitä tarvitaan vaatimusten toteuttamiseen? NI Days LabVIEW DCS 9
9 Tarpeelliset toimilohkot Mittaus Näyttää prosessisuureen arvon käyttäjälle Hälytykset NI Days LabVIEW DCS 10
10 Tarpeelliset toimilohkot Yleensä PID säädin Säädin Mittaus, asetusarvo ja säätimen lähtöarvo näkyvät käyttäjälle Automaatti/käsiajo Pakko-ohjaus Operointisuunta, turvallinen tila Hälytykset NI Days LabVIEW DCS 11
11 Tarpeelliset toimilohkot Moottorin ohjaus Moottoriohjaus voi toimia itsenäisesti (vakionopeus) tai säätimen kanssa yhdessä (säädettävä nopeus) Automaatti/käsiajo Käynnin valvonta NI Days LabVIEW DCS 12
12 Tarpeelliset toimilohkot Venttiilin ohjaus (on/off) Näyttää venttiilin tilan (kiinni, auki, avautuu, sulkeutuu) Automaatti/käsiajo Pakko-ohjaus Turvallinen tila Avautumisen ja sulkeutumisen valvonta NI Days LabVIEW DCS 13
13 Suunnittelun lähtötiedot NI Days LabVIEW DCS 14
14 Suunnittelun lähtötiedot PI -kaavio TI LK H Syöttövesi 2 bar V3 V1 LI LV1 L TIC P1 L LÄMMITYSKIERTO LV1 TIC LV1 H L FI P1 H L P1 V2 Käyttövesilinjasto V NI Days LabVIEW DCS 15

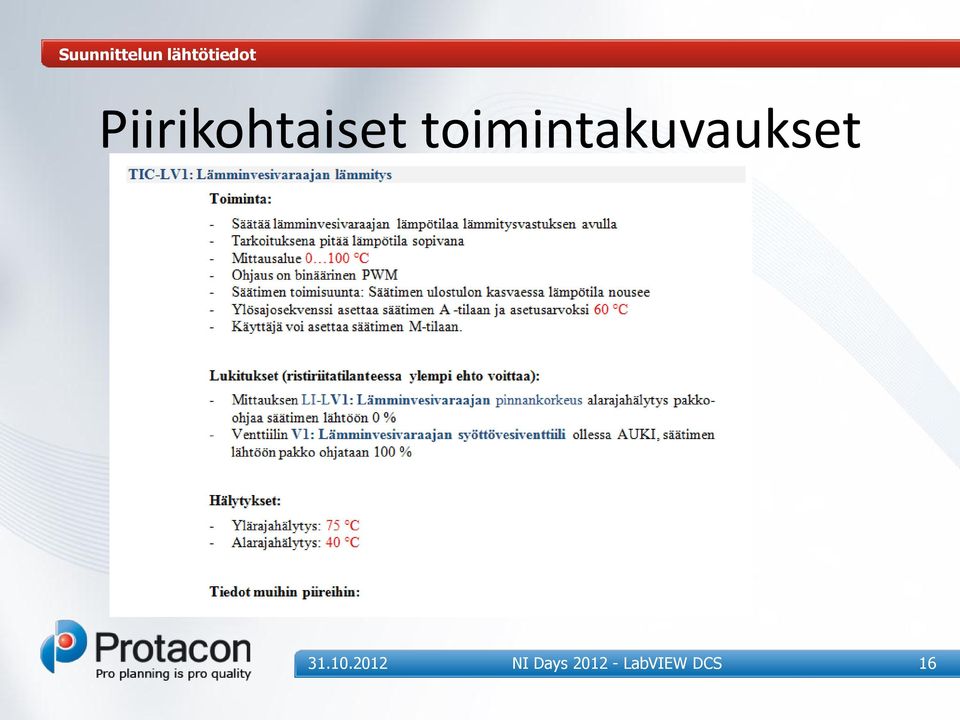

15 Suunnittelun lähtötiedot Piirikohtaiset toimintakuvaukset NI Days LabVIEW DCS 16
16 Suunnittelun lähtötiedot Sekvenssien kuvaukset Ylösajosekvenssi (esimerkki) 1. Venttiili V1 auki kunnes LI-LV1 = 95 % 2. TIC-LV1 lähtö pakko ohjataan 100 % kunnes lämpötila 50 C 3. TIC-LV1 automaatille ja asetusarvoksi 60 % 4. V1 ja TIC-P1 automaatille NI Days LabVIEW DCS 17

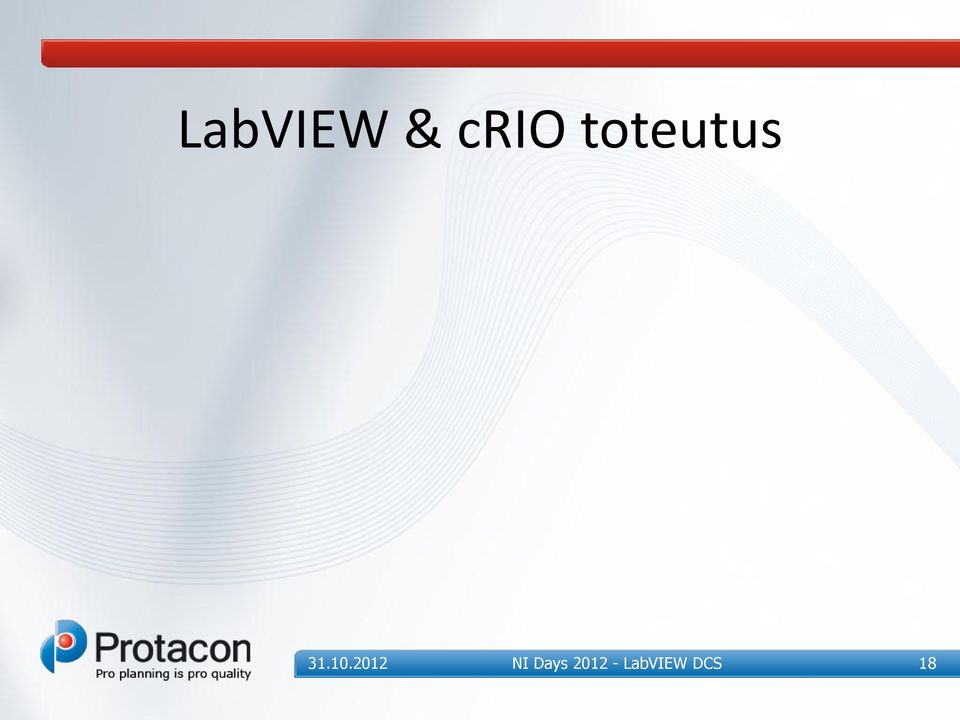

17 LabVIEW & crio toteutus NI Days LabVIEW DCS 18
18 LabVIEW & crio toteutus / HW arkkitehtuuri P1 P2 P3 PC valvomo Master LabVIEW RT + FPGA Slave 0 LabVIEW FPGA Ethernet EtherCAT Profibus Slave 1 LabVIEW FPGA NI Days LabVIEW DCS 19
19 LabVIEW & crio toteutus / SW arkkitehtuuri crio-9074 (Master) PC RT FPGA GUI Measuremet data PID TIC-LV1 PID TIC-P1 I/O reader Alarm handler Setpoint data I/O data I/O writer Online historical database Watchdog PCßàRT Parameters Startup sequence Shutdown sequence Valve Open / Close control Emergency shutdown limit check I/O data converter (FXP à DBL) I/O data converter (DBL à FXP) Profibus data Watchdog Profibus communication Watchdog RTßàFPGA Watchdog Watchdog PCßàRT Offline data buffer Profibus data handler Emergency shutdown Watchdog RTßàFPGA crio-9144 (Slave Address 0) FPGA crio-9144 (Slave Address 1) FPGA I/O reader Watchdog RTßàFPGA Watchdog I/O data I/O reader Watchdog RTßàFPGA I/O writer Emergency shutdown I/O data Watchdog I/O writer Emergency shutdown NI Days LabVIEW DCS 20

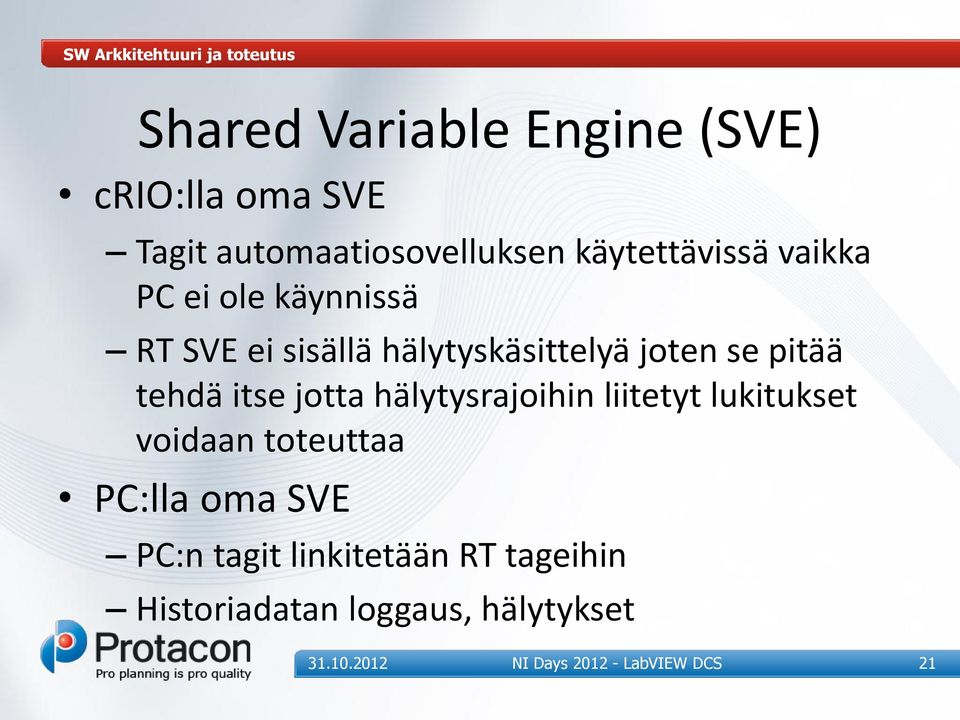

20 SW Arkkitehtuuri ja toteutus Shared Variable Engine (SVE) crio:lla oma SVE Tagit automaatiosovelluksen käytettävissä vaikka PC ei ole käynnissä RT SVE ei sisällä hälytyskäsittelyä joten se pitää tehdä itse jotta hälytysrajoihin liitetyt lukitukset voidaan toteuttaa PC:lla oma SVE PC:n tagit linkitetään RT tageihin Historiadatan loggaus, hälytykset NI Days LabVIEW DCS 21
21 SW Arkkitehtuuri ja toteutus FPGA sovelluksen tehtävät I/O:n käsittely PWM lähtöjen ohjaus Laskuritulot Profibus kommunikointi alimmalla tasolla NI Days LabVIEW DCS 22
22 SW Arkkitehtuuri ja toteutus RT sovelluksen tehtävät Suorittaa säätöpiirit (PID) Suorittaa venttiilinohjaukset ja moottorinohjauslohkot Suorittaa sekvenssit Hätä seis tilanteessa ajaa piirit turvalliseen tilaan (todellinen hätä seis on aina kovalla puolella!) NI Days LabVIEW DCS 23
23 SW Arkkitehtuuri ja toteutus Windows -sovelluksen tehtävät Operaattorin käyttöliittymä Historiadatan tallennus Hälytyskäsittely Käyttäjähallinta (käyttäjätasot) Parametrien hallinta Analyysit ja Raportointi NI Days LabVIEW DCS 24
24 Automaation toimilohkot PID NI Days LabVIEW DCS 25
25 Automaation toimilohkot MTR NI Days LabVIEW DCS 26
26 Automaation toimilohkot PWM NI Days LabVIEW DCS 27

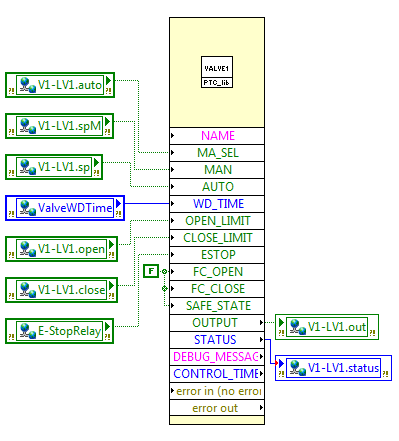

27 Automaation toimilohkot VALVE_ON_OFF NI Days LabVIEW DCS 28
28 DEMO DEMO Lämmitysjärjestelmä NI Days LabVIEW DCS 29
29 End of show! Kiitos! NI Days LabVIEW DCS 30
