1 ABB Oy Domestic Sales Harri Liukku Aurinkosähköjärjestelmät Kytkennät

2 ABB Group ABB on johtava sähkövoima- ja automaatioteknologiayhtymä. Potentiaalisina kasvualueina uusiutuva energia ja liikenteen ratkaisut.

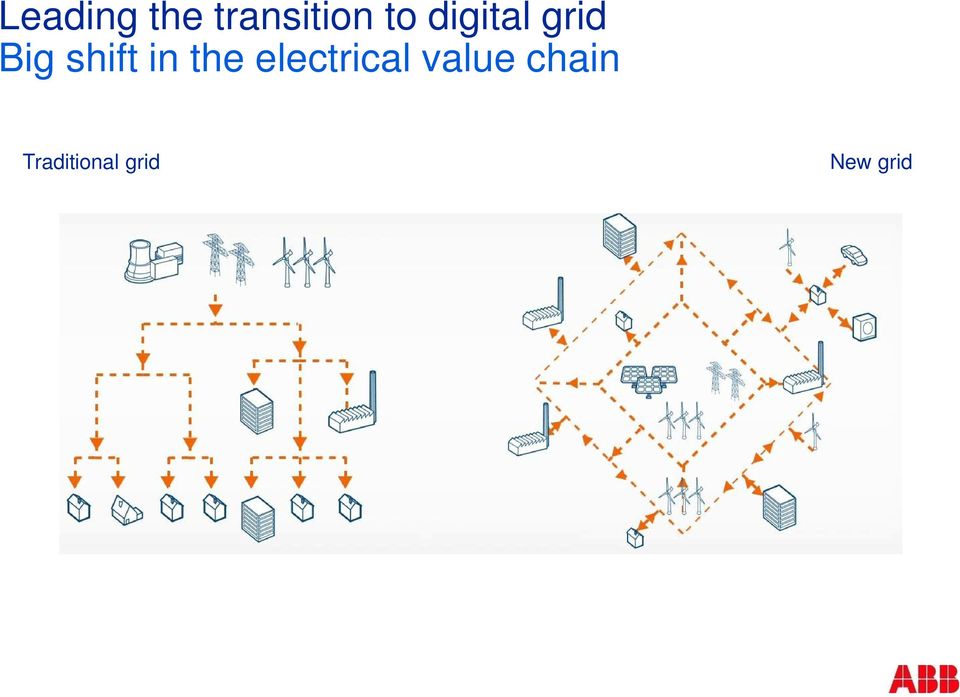

3 Leading the transition to digital grid Big shift in the electrical value chain Traditional grid New grid

4 Renewable energy Key growth driver for both power and automation October 19, 2015 Slide 4

5 PV power plant, panels and BOS (Balance Of System) Panels Solar Inverters Mounting Installation Cables Eng+ Proj.m Civil eng Foundat. Mics 2011 BOS 44,8% 2012 BOS 50,6% Source October 19, 2015 Slide 5

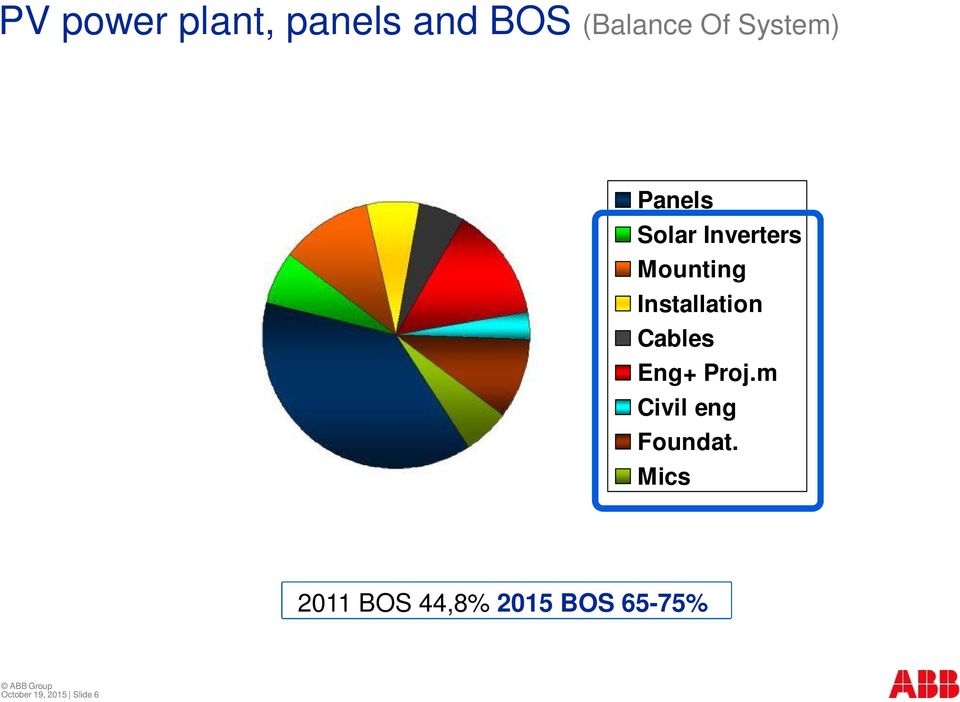

6 PV power plant, panels and BOS (Balance Of System) Panels Solar Inverters Mounting Installation Cables Eng+ Proj.m Civil eng Foundat. Mics 2011 BOS 44,8% 2015 BOS 65-75% October 19, 2015 Slide 6

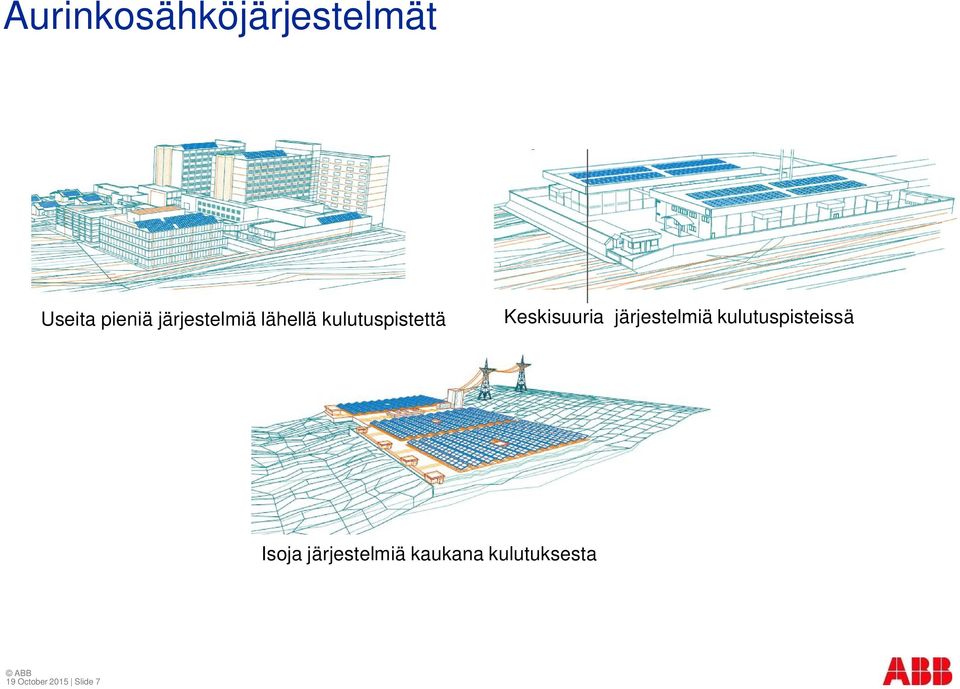

7 Aurinkosähköjärjestelmät Useita pieniä järjestelmiä lähellä kulutuspistettä Keskisuuria järjestelmiä kulutuspisteissä Isoja järjestelmiä kaukana kulutuksesta ABB 19 October 2015 Slide 7

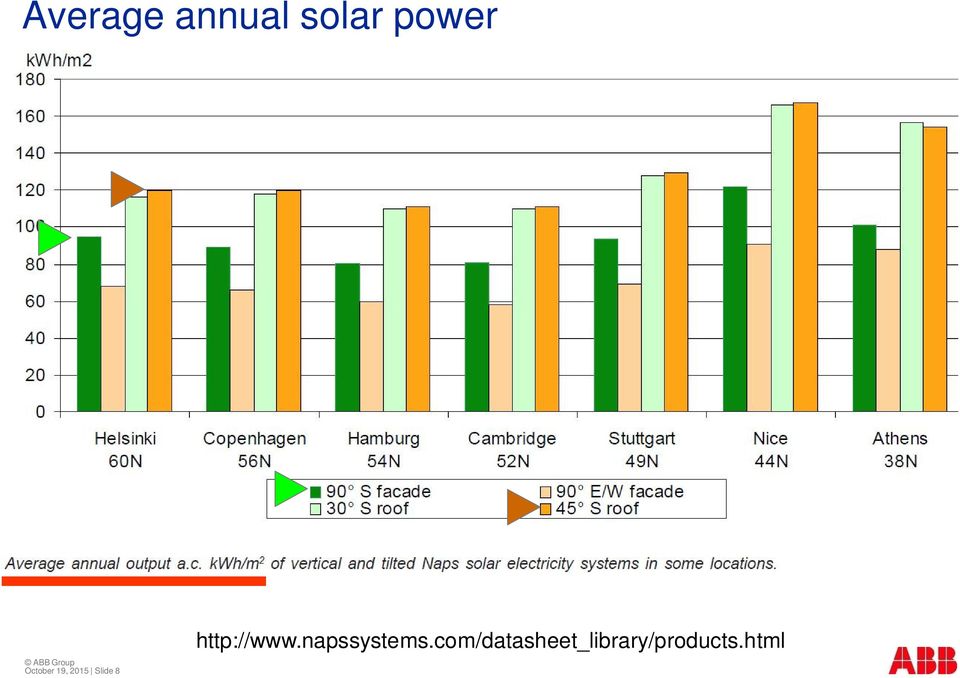

8 Average annual solar power October 19, 2015 Slide 8

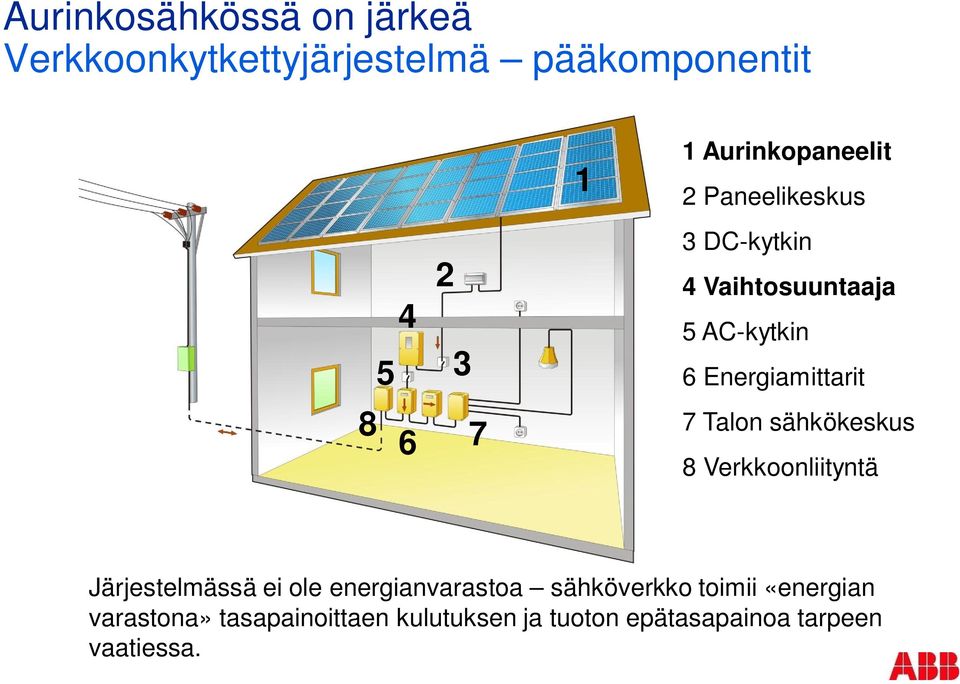

9 Aurinkosähkössä on järkeä Verkkoonkytkettyjärjestelmä pääkomponentit Aurinkopaneelit 2 Paneelikeskus 3 DC-kytkin 4 Vaihtosuuntaaja 5 AC-kytkin 6 Energiamittarit 7 Talon sähkökeskus 8 Verkkoonliityntä Järjestelmässä ei ole energianvarastoa sähköverkko toimii «energian varastona» tasapainoittaen kulutuksen ja tuoton epätasapainoa tarpeen vaatiessa.

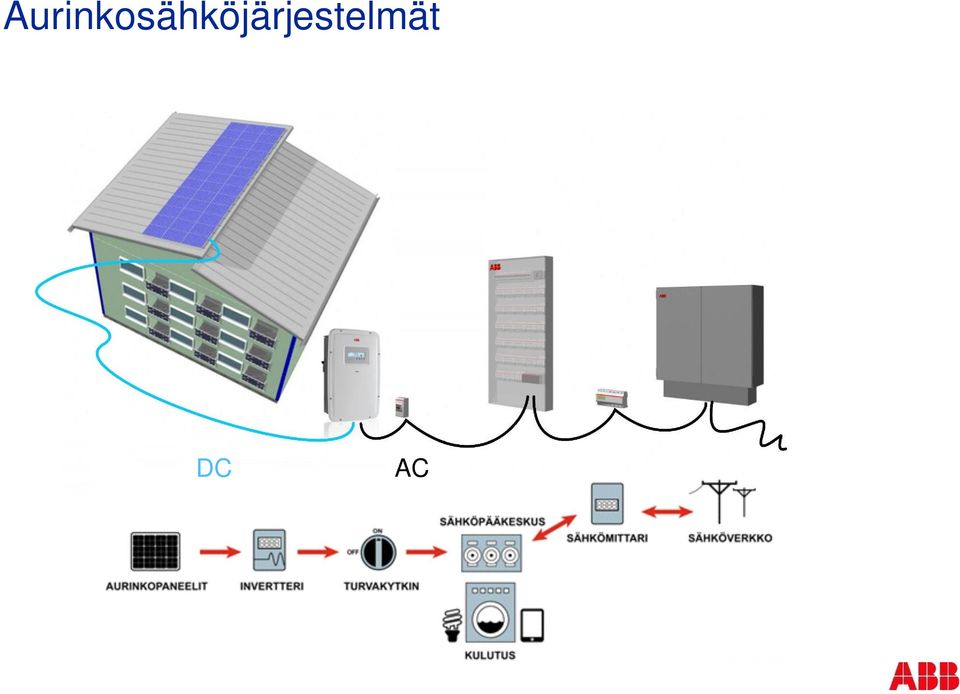

10 Aurinkosähköjärjestelmät DC AC

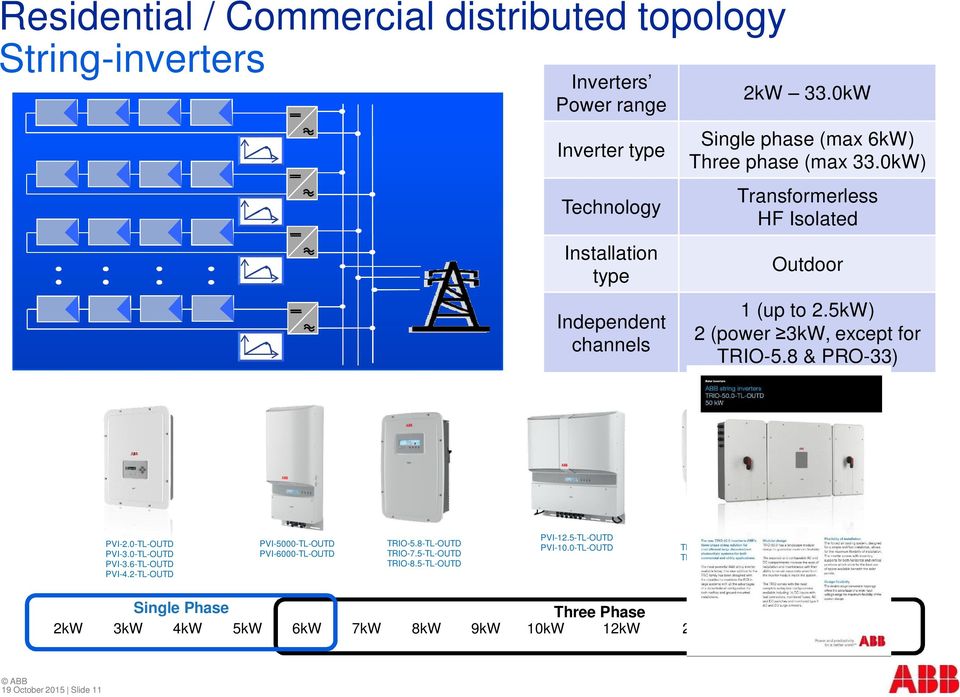

11 Residential / Commercial distributed topology String-inverters Inverters Power range Inverter type Technology Installation type Independent channels 2kW 33.0kW Single phase (max 6kW) Three phase (max 33.0kW) Transformerless HF Isolated Outdoor 1 (up to 2.5kW) 2 (power 3kW, except for TRIO-5.8 & PRO-33) PVI-2.0-TL-OUTD PVI-3.0-TL-OUTD PVI-3.6-TL-OUTD PVI-4.2-TL-OUTD PVI-5000-TL-OUTD PVI-6000-TL-OUTD TRIO-5.8-TL-OUTD TRIO-7.5-TL-OUTD TRIO-8.5-TL-OUTD PVI-12.5-TL-OUTD PVI-10.0-TL-OUTD TRIO-20.0-TL-OUTD TRIO-27.6-TL-OUTD PRO-33.0-TL-OUTD Single Phase Three Phase 2kW 3kW 4kW 5kW 6kW 7kW 8kW 9kW 10kW 12kW 20kW 27.6kW 33.0kW ABB 19 October 2015 Slide 11

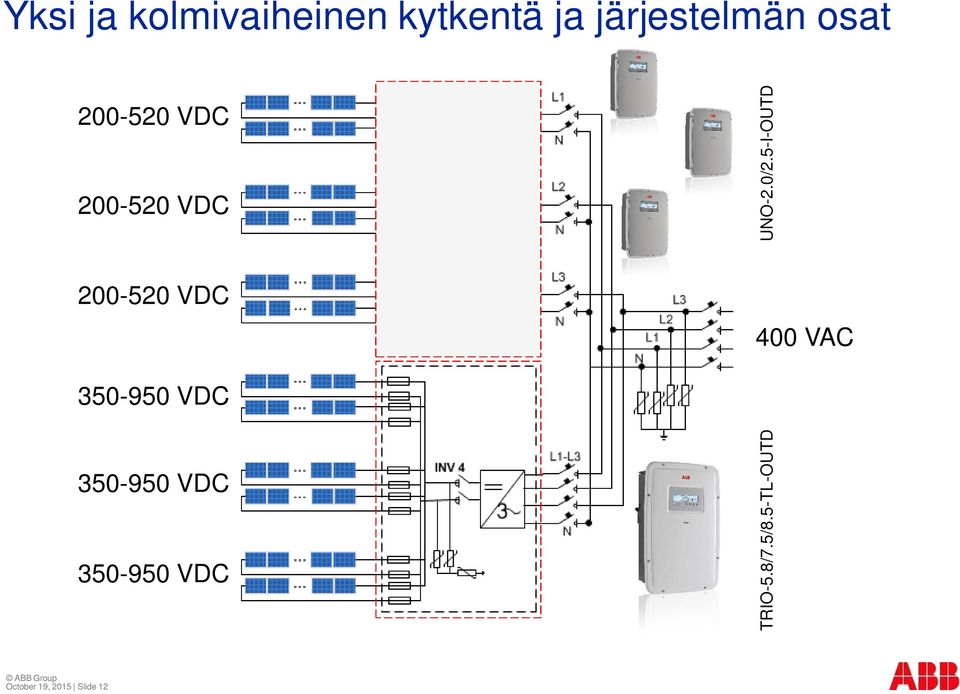

12 Yksi ja kolmivaiheinen kytkentä ja järjestelmän osat VDC VDC UNO-2.0/2.5-I-OUTD VDC 400 VAC VDC VDC VDC TRIO-5.8/7.5/8.5-TL-OUTD October 19, 2015 Slide 12

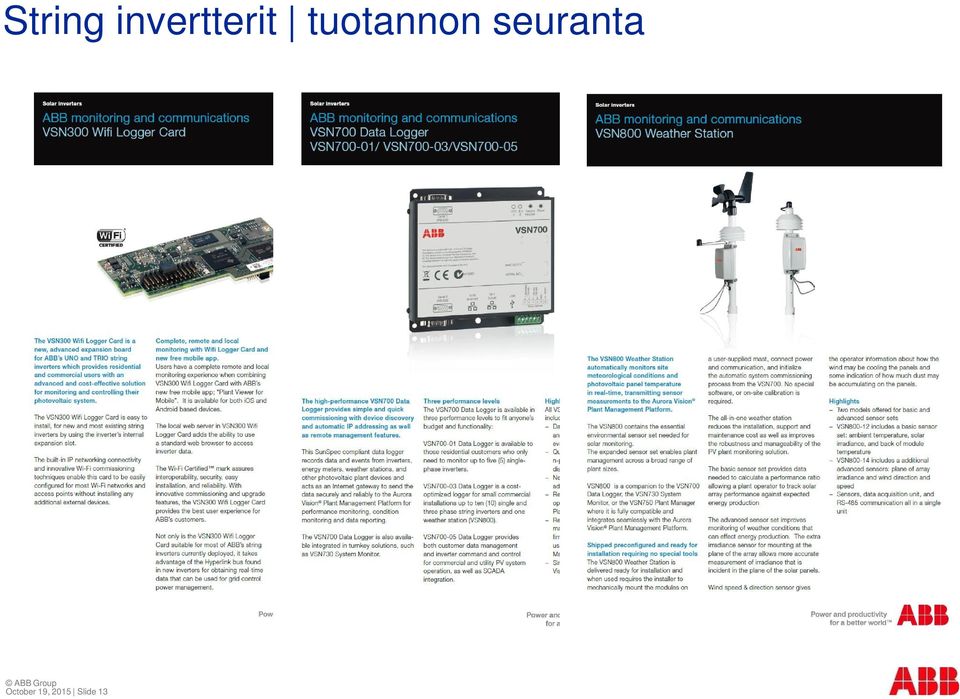

13 String invertterit tuotannon seuranta October 19, 2015 Slide 13

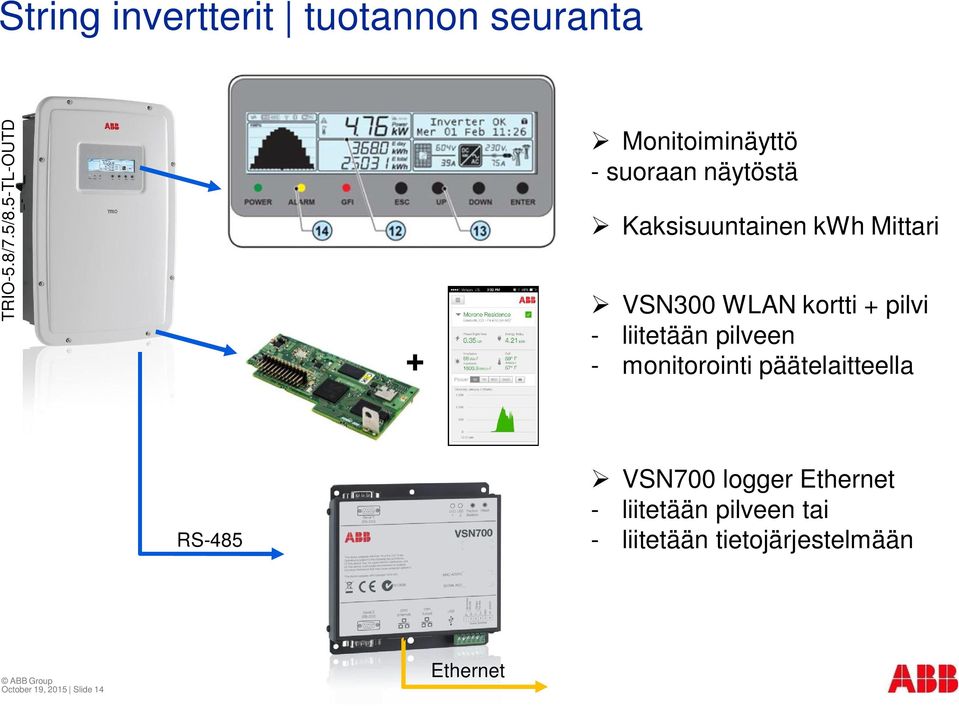

14 String invertterit tuotannon seuranta TRIO-5.8/7.5/8.5-TL-OUTD + Monitoiminäyttö - suoraan näytöstä Kaksisuuntainen kwh Mittari VSN300 WLAN kortti + pilvi - liitetään pilveen - monitorointi päätelaitteella RS-485 VSN700 logger Ethernet - liitetään pilveen tai - liitetään tietojärjestelmään October 19, 2015 Slide 14 Ethernet

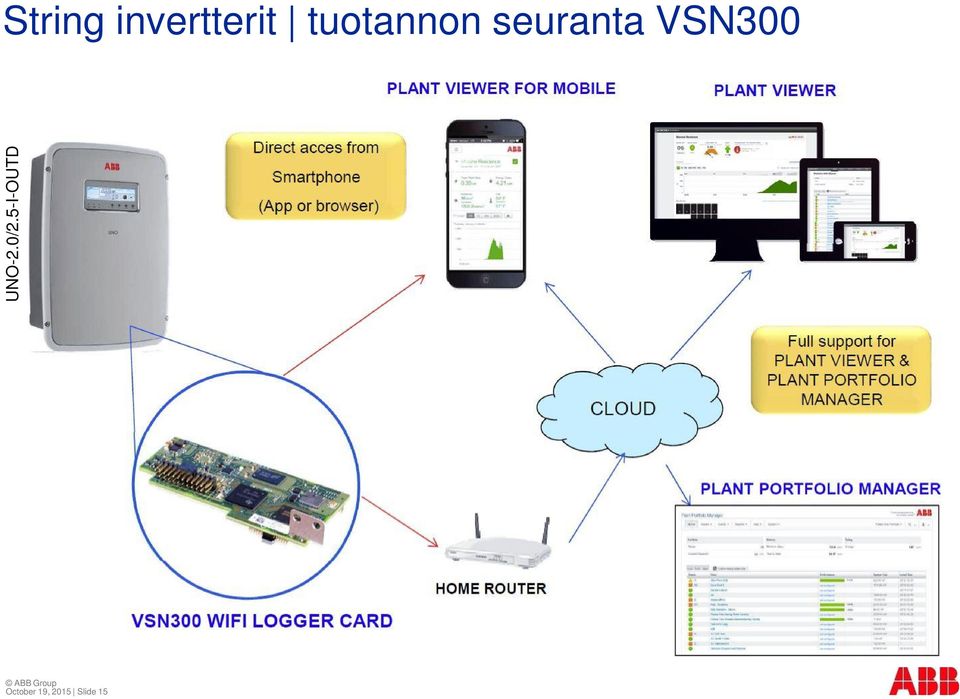

15 String invertterit tuotannon seuranta VSN300 UNO-2.0/2.5-I-OUTD October 19, 2015 Slide 15

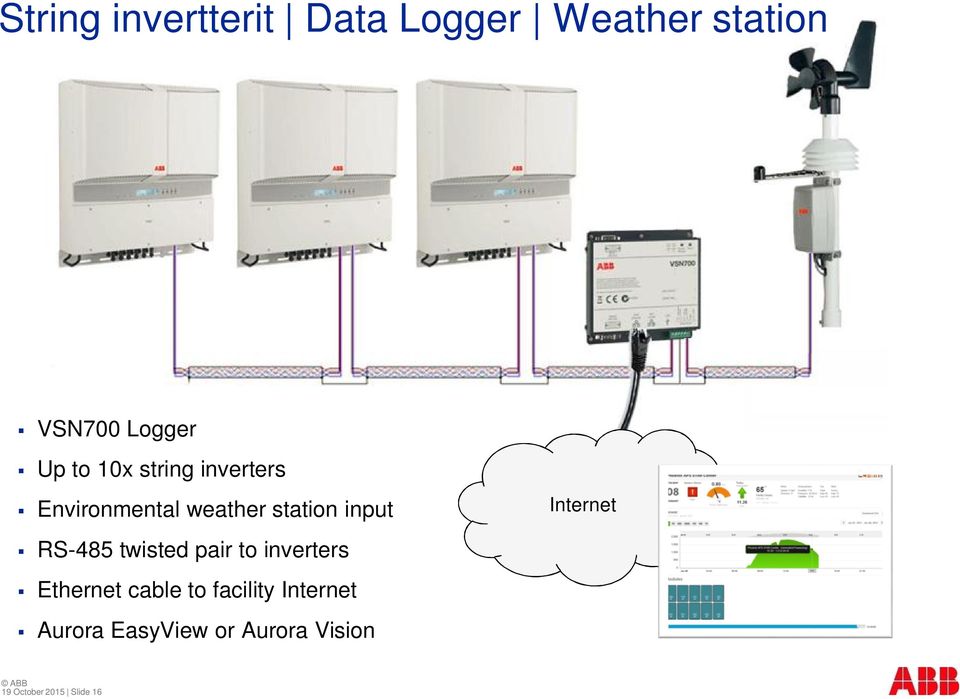

16 String invertterit Data Logger Weather station VSN700 Logger Up to 10x string inverters Environmental weather station input Internet RS-485 twisted pair to inverters Ethernet cable to facility Internet Aurora EasyView or Aurora Vision ABB 19 October 2015 Slide 16

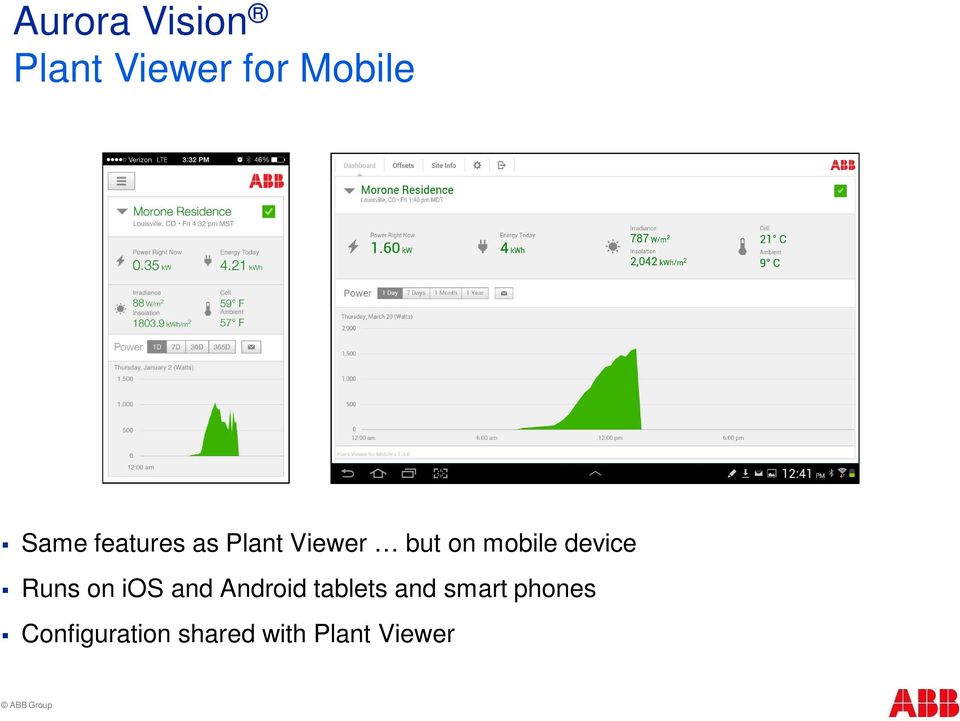

17 Aurora Vision Plant Viewer for Mobile Same features as Plant Viewer but on mobile device Runs on ios and Android tablets and smart phones Configuration shared with Plant Viewer

18

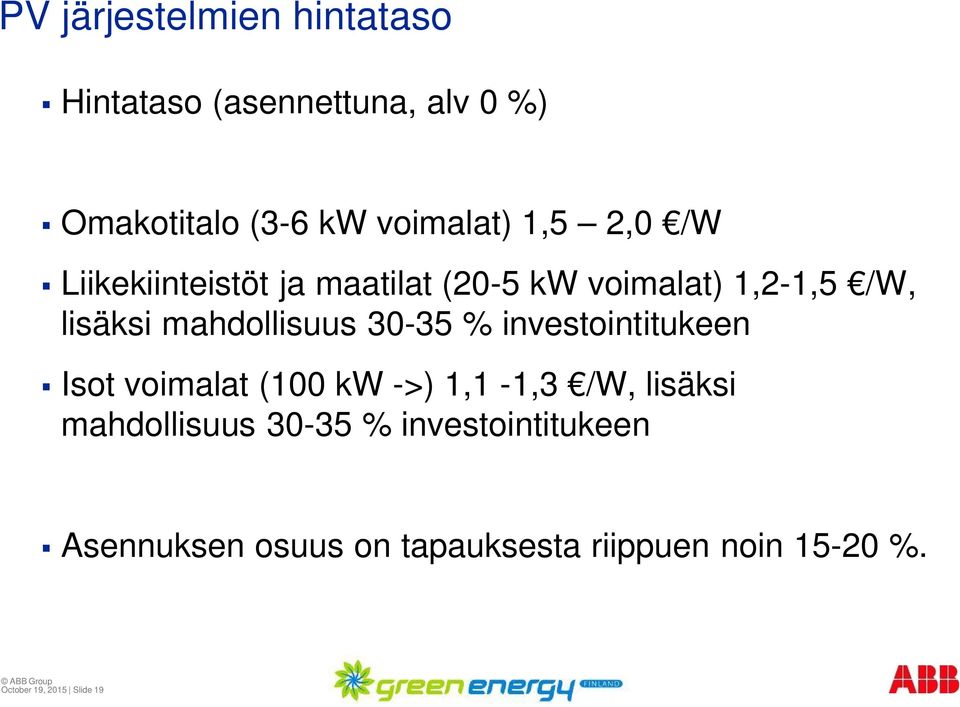

19 PV järjestelmien hintataso Hintataso (asennettuna, alv 0 %) Omakotitalo (3-6 kw voimalat) 1,5 2,0 /W Liikekiinteistöt ja maatilat (20-5 kw voimalat) 1,2-1,5 /W, lisäksi mahdollisuus % investointitukeen Isot voimalat (100 kw ->) 1,1-1,3 /W, lisäksi mahdollisuus % investointitukeen Asennuksen osuus on tapauksesta riippuen noin %. October 19, 2015 Slide 19

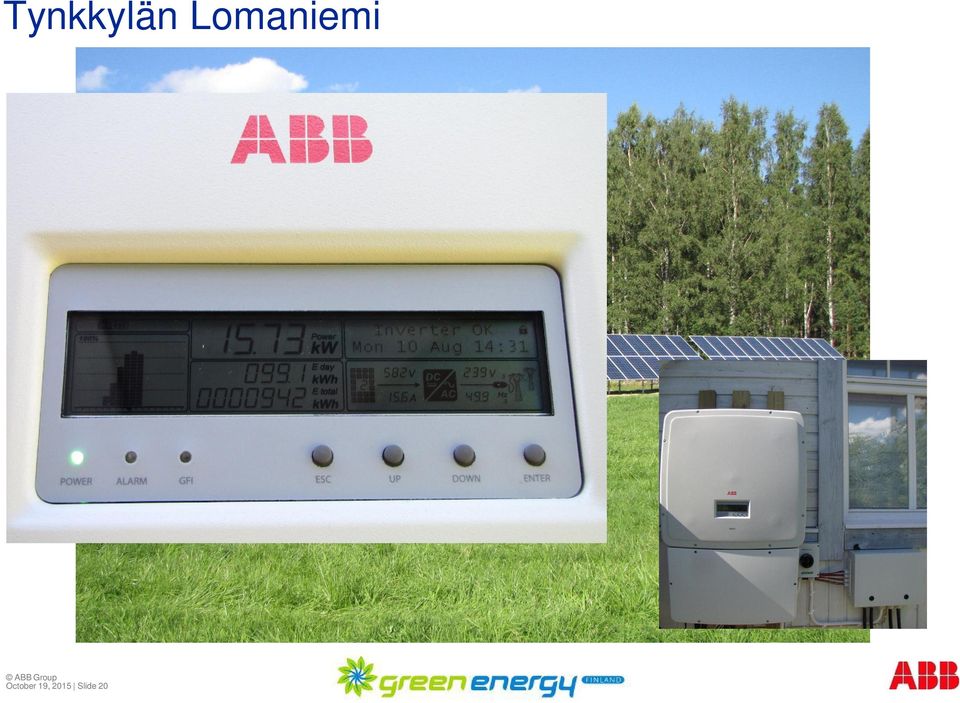

20 Tynkkylän Lomaniemi October 19, 2015 Slide 20

21 References Finland, Helen: 340 kwp PV plant System description PV plant: 340 kwp Application: flush mounted Grid connection: LV grid, 400 V Solar modules: poly-csi Customer: Helen Helsinki Solution Pro x 33 kw Commissioning: March 2015 October 19, 2015 Slide 21
