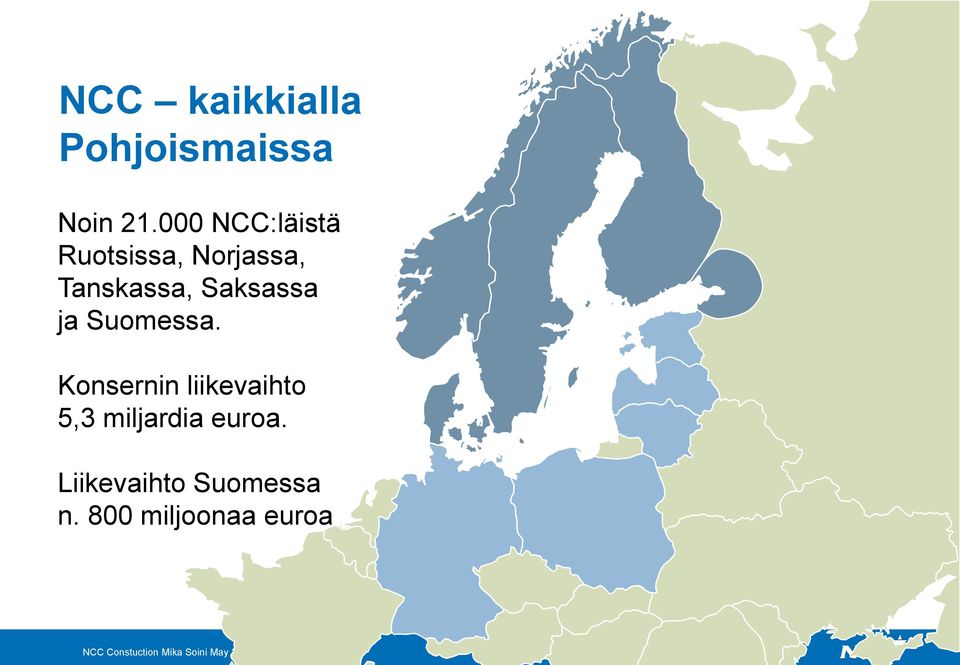

1 NCC kaikkialla Pohjoismaissa Noin NCC:läistä Ruotsissa, Norjassa, Tanskassa, Saksassa ja Suomessa. Konsernin liikevaihto 5,3 miljardia euroa. Liikevaihto Suomessa n. 800 miljoonaa euroa NCC Constuction Mika Soini May

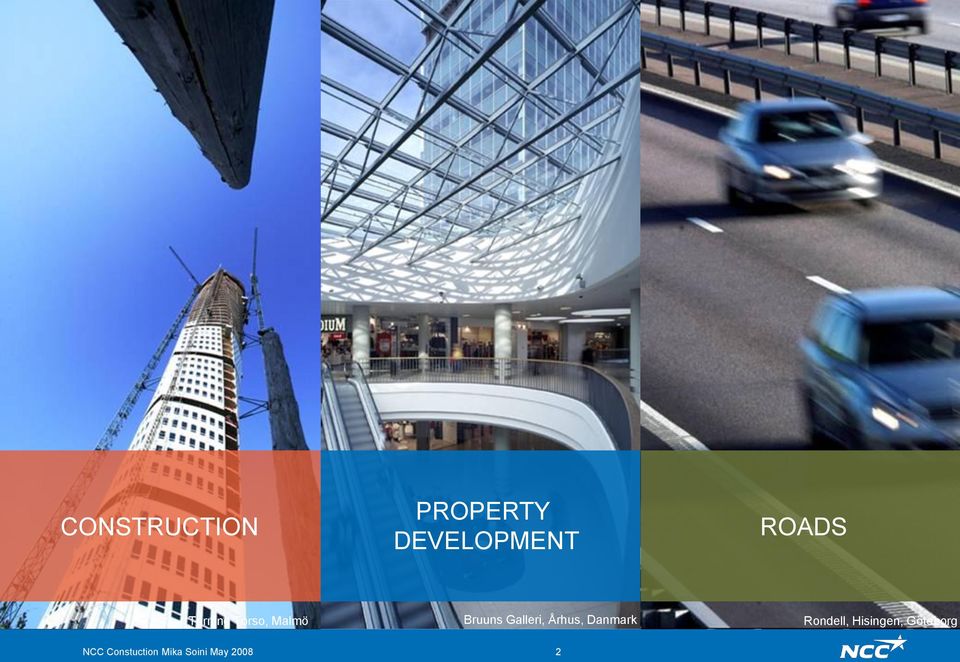

2 CONSTRUCTION PROPERTY DEVELOPMENT ROADS Turning Torso, Malmö Bruuns Galleri, Århus, Danmark Rondell, Hisingen, Göteborg NCC Constuction Mika Soini May

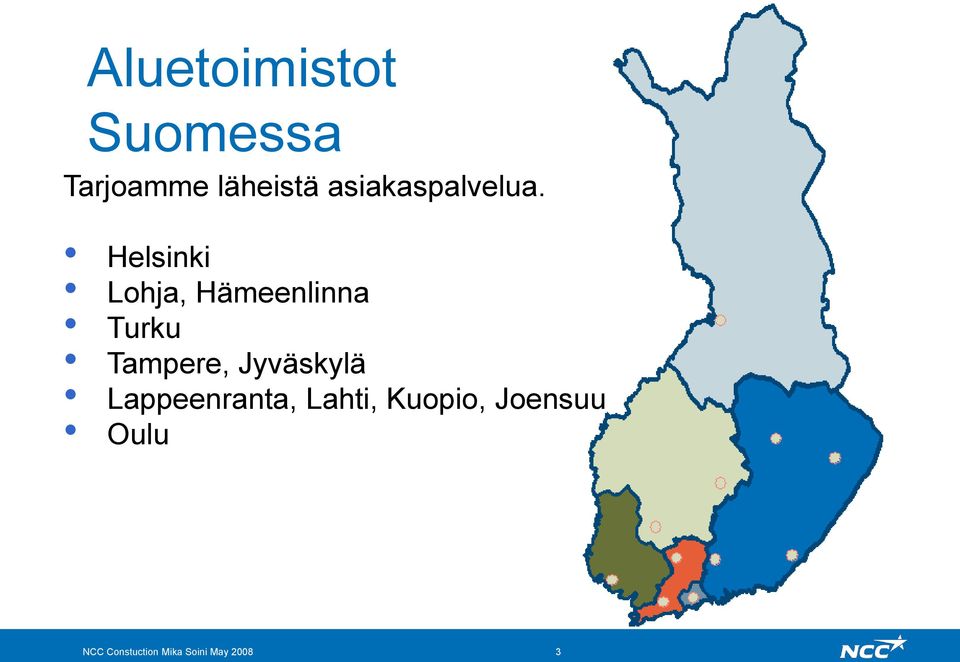

3 Aluetoimistot Suomessa Tarjoamme läheistä asiakaspalvelua. Helsinki Lohja, Hämeenlinna Turku Tampere, Jyväskylä Lappeenranta, Lahti, Kuopio, Joensuu Oulu NCC Constuction Mika Soini May

4 Tietomalli ja tuoteprosessi rakennusliikkeen näkökulmasta Mika Soini

5 Toiminnan lähtökohdat asuntorakentamisessa Markkinat Asiakkaat Konseptit Tuotteet/tuoteratkaisut Prosessit Projektit kpl omakotitaloa Kuluttajat Investorit NCC Aktiivikoti Tekniset vakioratkaisut Omaperusteinen as.rak. (RS) Projektimyynti (ARA) Useita! NCC Constuction Mika Soini May

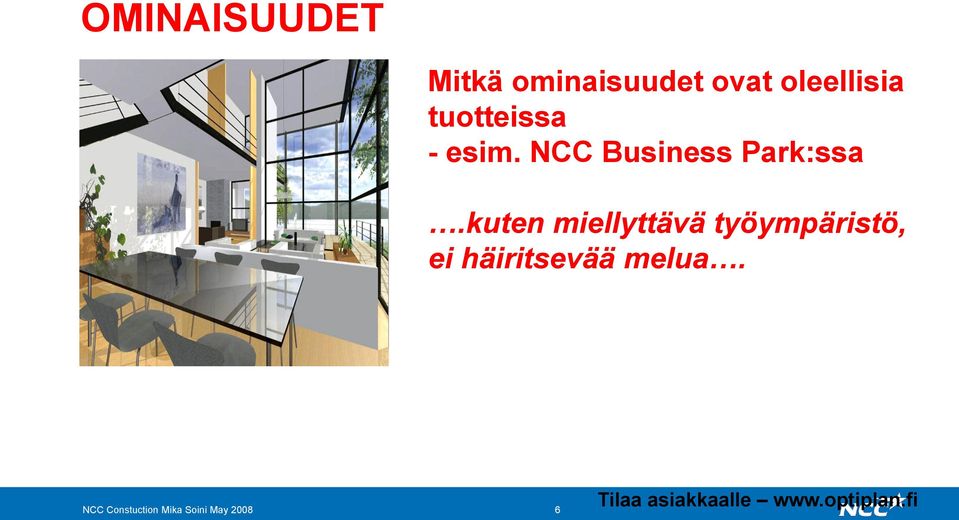

6 OMINAISUUDET Mitkä ominaisuudet ovat oleellisia tuotteissa - esim. NCC Business Park:ssa.kuten miellyttävä työympäristö, ei häiritsevää melua. NCC Constuction Mika Soini May Tilaa asiakkaalle

7 VAATIMUS Vaatimus kertoo, millä tasolla ominaisuus täyttyy. Toimii tuotekehityksen ja suunnittelun lähtökohtana. 30 db = kuiskaus 55 db = linnunlaulu 75 db = liikenne Kuten esim. Työkohteessa äänitaso ei saa ylittää 30 db(a) NCC Constuction Mika Soini May Tilaa asiakkaalle

8 RATKAISUT Eri ratkaisuilla voidaan täyttää asetetut vaatimukset. Ratkaisut voivat vaihdella kohteittain. eism. 30 db(a) voidaan saavuttaa Ratkaisu a Ratkaisu b NCC Constuction Mika Soini May Tilaa asiakkaalle

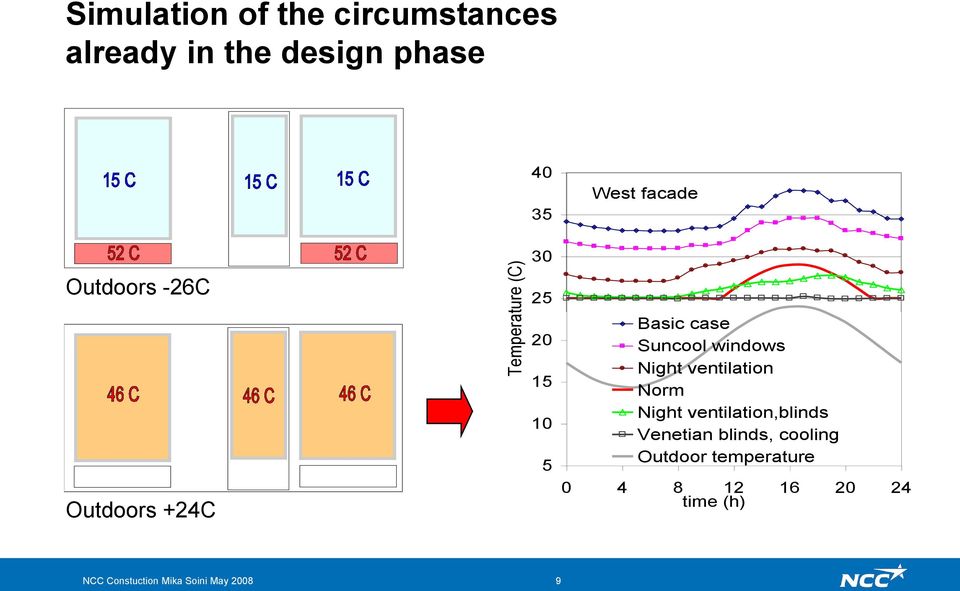

9 Temperature (C) Simulation of the circumstances already in the design phase West facade Outdoors -26C Outdoors +24C Basic case Suncool windows Night ventilation Norm Night ventilation,blinds Venetian blinds, cooling Outdoor temperature time (h) NCC Constuction Mika Soini May

10 Tavoitteena tulevaisuudessa: ominaisuuspohjainen tuotekehitys ominaisuuspohjainen kaupankäynti NCC Constuction Mika Soini May

11 Tuotemallit - Mistä kyse? (kuvan lähde Pro IT-projekti/ Kari Karstila) Piirustus- (dokumentti) tieto Tuotetieto GlobalId: l8nxrkbe0g^:qhg6_y Luokittelu: Nimi: Beam Materiaali: K50-1 3D muoto Ympyrä 1 Ympyrä 2 Teksti Jana 2 Jana 1 Sijainti: x, y, z Relaatiot: Liittyminen Tukeutuminen Osat: I-profiili Reiät Jänteet Raudoitus Varusteet Sovellukset: Dokumenttien tuottaminen Sovellukset : Tuotemallinnus NCC Constuction Mika Soini May

12 Asiakastarve Vaihtoehdot Suunnittelu Toteutus Käyttöönotto Käyttö ja elinkaari Rakentamisen prosessi Suunnitteluosaaminen käytössä jo heti hankkeen alussa Tontin hankinta markkinointi ja T&K hanke kehitys suunnittelu rakentaminen käyttöönotto ylläpito jälkipalvelut Haluttu tuote Tyytyväinen asiakas NCC Constuction Mika Soini May Tilaa asiakkaalle

13 NCC tietomallinnusinfra lähtökuopissa valmistumassa pilotointivalmius TUOTERAKENTEET MALLIN TARKISTUS MALLITIEDON LINKITYSSYSTEMATIIKKA TEKLA-MALLIN MAHDOLLISUUDET NCC MALLINNUSOHJE NCC:N TIETOMALLI- ALOITUSPAKETTI ASUNTORAKENTAMINEN PROJEKTIPÄÄLLIKÖN OHJEISTUS (PROJECTIAAN) NCC RAK.TYYPPIKIRJASTO NCC ALOITUSPOHJA NCC MALLINNUSSELOSTUS NCC Constuction Mika Soini May

14 Mallien yhdistäminen Navisworks Arkkitehti Archicad Archicad formaatti, arkkitehtimalli + mahdollisesti yhdistelmämalli Excel-listaukset Mallien tarkastaminen Solibri IFC-malli DWG Rakennesuunnittelija Tekla Structures IFC-malli Excel-listaukset Archicad-malli 3DS-malli DWG IFC-malli DWG LVI-suunnittelija Magicad IFC-malli Excel-listaukset IFC-malli DWG Sähkösuunnittelija Magicad Excel-listaukset Visualisointi 3D Studio NCC kustannuslaskenta TCM Cost NCC Constuction Mika Soini May

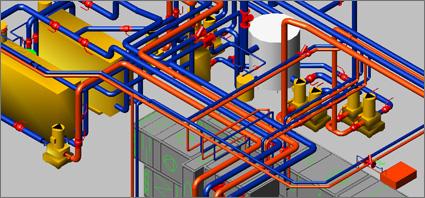

15 MagiCAD SUUNNITELMA Project: Kotihiisi lämpö Date: Range: L YKSILÖITY KOODAUS Class Size Series Product N L\[m] Insul.\series Pipe 10 Fe Pipe 15 Fe Pipe 22 PEX_LAM Pipe 50 PEX_LAM Pipe 63 PEX_LAM Bend Fe-35 3 Bend Fe-35 1 Bend Fe-35 6 Bend Fe-35 4 Bend Fe-35 4 T-branch-90 10/15 Fe T-branch-90 15/10 Fe T-branch-90 15/15 Fe T-branch-90 32/15 Fe T-branch-90 32/20 Fe-35 4 T-branch-90 32/25 Fe-35 2 T-branch-90 32/32 Fe sopimushinnat materiaaleille - TES:n mukainen työhinnoittelu OSTO- TILAUS NCC Constuction Mika Soini May

16 Tiedon älykkyys, hyödyntämismahdollisuudet Mallintamisen eri tasoja ja hyötyjä NCC Tietomalli-infra 2D CAD Tiedot sähköisessä muodossa Määrälaskenta, mittaus 3D CAD Havainnollisuus Määrätiedot geom. Risteilytarkastelut Vaikeiden paikkojen läpikäynti 4D simuloinnit Korko ym. tiedot Markkinointi-materiaali, animaatiot Tietomalli (BIM) Määrätiedot tunnisteittain Jäsenneltyä tietoa käyttöön, raportit, listaukset Komponenttivalmistus, esim. raudoitteet Hyödyntäminen analyyseihin, esim. sisäilmasto, energiaanalyysit NCC:n vakioratkaisujen käytön edistäminen Vakiolinkitysten hyödyntäminen määrä- ja kustannuslaskennassa Integraatiomahdollisuus laskenta, hankinta, tuotanto Sujuvampi tiedonsiirto, rutiinityön vähentäminen NCC Constuction Mika Soini May

17 Our aim is to lead the progress! NCC Constuction Mika Soini May
