1 KAUHAJOEN KOULUKESKUS M-osa, sähkösaneeraus SÄHKÖSELOSTUS Saneeraus Asiakirja nro SÄH 0101 Projekti n:o P007 Viimeisin muutos Laadittu Laatija TTP Tark./Hyv. MUR GRANLUND POHJANMAA OY Mika Uusi-Ranta

2 1 SISÄLLYSLUETTELO A KIINTEISTÖHALLINTO... 4 A 0 YLEISTIEDOT KOHTEESTA... 4 A 01 RAKENNUSKOHDE JA SEN SIJAINTI... 4 A 02 RAKENNUSKOHTEEN YKSIKKÖTIEDOT... 4 A 1 HALLINTO JA OHJAUS... 4 A 11 KÄYTTÖ- JA YLLÄPITO-ORGANISAATIO... 4 B RAKENNUTTAMINEN... 5 B 0 RAKENNUTTAJAN HALLINTO... 5 B 11 Projektinjohto... 5 B 111 Rakennuttajan projektinjohtaja... 5 B 12 Valvonta... 5 B 121 Yleisvalvonta... 5 B 122 Sähkö- ja tietojärjestelmien valvonta... 5 B 17 Urakkatarjousten ja -sopimusten valmistelu... 5 B 2 SUUNNITTELU... 6 B 24 Sähkösuunnittelu... 6 B 28 Mallit ja koerakenteet... 6 B 29 Kopiointi ja ATK... 6 B 3 VIRANOMAISTOIMET... 6 B 31 Rakentamisen viranomaisvalvonta... 6 B 32 Sähkölaitteiden ja -laitteistojen viranomaisvalvonta... 7 B 33 Muiden laitteiden ja -laitteistojen viranomaisvalvonta... 7 B 4 LIITTYMINEN JAKELUVERKKOON... 7 B 41 Jakeluverkon haltija... 7 C TOTEUTUS... 8 C 01 TOTEUTUKSEN SISÄLTÖ... 8 C 010 Yleistä... 8 C 011 Urakkaa koskevat tekniset määrittelyt... 8 C 012 Malliasennukset... 8 C 02 YLEISET TOTEUTUSOHJEET JA VAATIMUKSET... 8 C 021 Yleisiä sähköteknisiä tietoja... 8 C 022 Asiakirjojen pätevyysjärjestys... 9 C 03 LAITTEITA JA TARVIKKEITA KOSKEVAT YLEISET VAATIMUKSET... 9 C 031 Tarvikkeet... 9 C 04 SUUNNITTELUA KOSKEVAT TIEDOT JA VAATIMUKSET... 9 C 041 Suunnitelmapiirustukset (hankintaa palvelevat piirustukset) C 042 Toteutusta palvelevat dokumentit (asennuspiirustukset) C 0421 Toteutusta palvelevien (asennus) dokumenttien laadinta C 0422 Toteutusta palvelevien dokumenttien jakelu C 05 YLEISET ASENNUSOHJEET C 051 Työn suorittaminen C 0511 Yleistä C 0512 Uppoasennus C 0513 Pinta-asennus C 0514 Kaapelihyllyasennus C 0515 Sähkölista- ja johtokanava-asennus C 0516 Läpiviennit C 0517 Maakaapeliasennus C 052 Kytkimien, pistorasioiden yms. sijoitus... 12

3 2 C 053 Purkutyöt C 06 MERKINTÖJÄ KOSKEVAT YLEISET OHJEET JA VAATIMUKSET C 061 Kaapeleiden ja eristettyjen johtimien merkintä C 062 Rasiakojeiden merkintä C 07 LAADUNVARMISTUS, LUOVUTUS JA KÄYTTÖÖNOTTO C 071 Rakennuttajan suorittamat tarkastukset C 0711 Asennustarvikkeiden ja laitteiden hyväksyntä C 0712 Laite- ja asennustapatarkastukset C 0713 Toimintakokeet C 0714 Koekäyttö C 072 Urakoitsijan suorittamat tarkastukset C 0721 Urakoitsijan laadunvarmistustoimenpiteet C 0722 Alustavat toimintakokeet C 0723 Käyttöönottotarkastukset C 0724 Tarkastusmittaukset ja testaukset C 073 Ulkopuolisten suorittamat tarkastukset C 0731 Sähköasennusten varmennustarkastus C 0732 Muut tarkastukset C 074 Käytönopastukset C 074 Vastaanotto C 08 DOKUMENTOINTIA KOSKEVAT VAATIMUKSET C 081 Dokumentointi C 082 Luovutusdokumentit ja ohjeistus C 083 Käyttöpiirustukset C 084 Sähkö- ja tietoteknisten järjestelmien paikantamispiirustukset C 09 HUOLTOKIRJAA KOSKEVAT TIEDOT JA VAATIMUKSET C 091 Yleistä C 092 Huoltokirjaa varten luovutettavat dokumenttitiedostot: C 10 TAKUUAIKAA KOSKEVAT VAATIMUKSET C 101 Yleistä C 1011 Takuuajan korjaukset D NIMISTÖ JA JÄRJESTELMIEN JAOTTELU D 1 Nimistö D 2 Järjestelmäkohtaisten ohjeiden jaottelu S SÄHKÖENERGIAN JAKELU- JA KÄYTTÖJÄRJESTELMÄT S 1 ASENNUS- JA APUJÄRJESTELMÄT S 110 KAAPELIHYLLYJÄRJESTELMÄ S 120 JOHTOKANAVAJÄRJESTELMÄ S 140 RIPUSTUSKISKOT S 150 LÄPIVIENNIT S 160 ASENNUSLISTAT S 2 SÄHKÖNJAKELU JA SIIHEN LIITETYT KUORMITUKSET S 21 SÄHKÖENERGIAN TUOTANTO JA LIITTÄMINEN S211SÄHKÖLIITTYMÄ S2111 Sähköliittymäkaapeli S 22 SÄHKÖENERGIAN PÄÄJAKELU S 222 PÄÄJAKELUJÄRJESTELMÄ S 2222 Sähköpääkeskus S 2223 Maadoitukset S 2227 Keskusten väliset syöttöjärjestelmät S 2228 Sähkön jakokeskukset... 28

4 3 S 23 KIINTEISTÖN LVI- JA KÄYTTÄJÄLAITTEIDEN SÄHKÖISTYS S 232 LVI-LAITTEIDEN JA LAITTEISTOJEN SÄHKÖISTYS S 233 KÄYTTÄJÄN LAITTEIDEN JA LAITTEISTOJEN SÄHKÖISTYS S24 SÄHKÖLIITÄNTÄJÄRJESTELMÄT S241 PISTORASIAT S245 AUTOLÄMMITYSPISTORASIAT S25 VALAISTUSJÄRJESTELMÄT S251 SISÄVALAISTUSJÄRJESTELMÄ S252 ULKOVALAISTUSJÄRJESTELMÄ S6 TURVAVALAISTUSJÄRJESTELMÄT S61 POISTUMISVALAISTUS S610 POISTUMISVALAISTUSJÄRJESTELMÄ T 1 VIESTINTÄ- JA TIETOVERKKOJÄRJESTELMÄT T 120 YLEISÄÄNENTOISTO- JA KUULUTUSJÄRJESTELMÄ T 130 YLEISKAAPELOINTIJÄRJESTELMÄ T 2 TILAKOHTAISET ÄÄNI- JA KUVAJÄRJESTELMÄT T 210 AV-järjestelmä T 3 MERKINANTO- JA KUTSUJÄRJESTELMÄT T 330 SISÄÄNPYYNTÖJÄRJESTELMÄ T 370 KOULUVIESTINTÄJÄRJESTELMÄ T 4 TIEDOTUS- JA NÄYTTÖJÄRJESTELMÄT T 410 AJANNÄYTTÖJÄRJESTELMÄ T 5 TILATURVALLISUUSJÄRJESTELMÄT T 520 KULUNVALVONTAJÄRJESTELMÄ T 530 RIKOSILMOITINJÄRJESTELMÄ T 550 KAMERAVALVONTAJÄRJESTELMÄ T 6 PALOTURVALLISUUSJÄRJESTELMÄT T610 PALOILMOITINJÄRJESTELMÄ T 8 AUTOMAATIO- JA MITTAUSJÄRJESTELMÄT T 810 RAKENNUSAUTOMAATIOJÄRJESTELMÄ... 59

5 4 A KIINTEISTÖHALLINTO A 0 YLEISTIEDOT KOHTEESTA A 01 RAKENNUSKOHDE JA SEN SIJAINTI Rakennuskohde: Kauhajoen koulukeskus Rakennustoimenpide: M-osan saneeraus Paikkakunta: KAUHAJOKI Kaupunginosa: 1 Kortteli: 1029 Tontti: Katuosoite: Prännärintie 4 A 02 RAKENNUSKOHTEEN YKSIKKÖTIEDOT Rakennustyyppi: Koulu Laajuustiedot: Bruttoala, brm²: ~1100 Bruttotilavuus, brm 3 : Laajuustiedot ovat kohteen laajuutta yleisesti kuvaavia eivätkä sido rakennuttajaa. A 1 HALLINTO JA OHJAUS A 11 KÄYTTÖ- JA YLLÄPITO-ORGANISAATIO Tilaaja: Kauhajoen kaupunki, tekninen osasto PL500, KAUHAJOKI

6 5 B RAKENNUTTAMINEN B 0 RAKENNUTTAJAN HALLINTO B 11 PROJEKTINJOHTO B 111 RAKENNUTTAJAN PROJEKTINJOHTAJA Rakennuttaja Kauhajoen kaupunki, tekninen osasto PL500, KAUHAJOKI Puhelin: Sähköposti: hannu.torronen@kauhajoki.fi Yhteyshenkilöt: Hannu Törrönen B 12 Valvonta B 121 Yleisvalvonta Valvonta Kauhajoen kaupunki, tekninen osasto PL500, KAUHAJOKI Puhelin: Sähköposti: kari.kulmala@kauhajoki.fi Yhteyshenkilöt: Kari Kulmala B 122 Sähkö- ja tietojärjestelmien valvonta Sähkötöiden valvontaa suorittaa: Valvonta: Granlund Pohjanmaa Oy Rauhankatu Vaasa Puhelin: Sähköposti: etunimi.sukunimi@granlund.fi Yhteyshenkilö: Mika Uusi-Ranta B 17 Urakkatarjousten ja -sopimusten valmistelu Sopimukset valmistelee rakennuttaja.

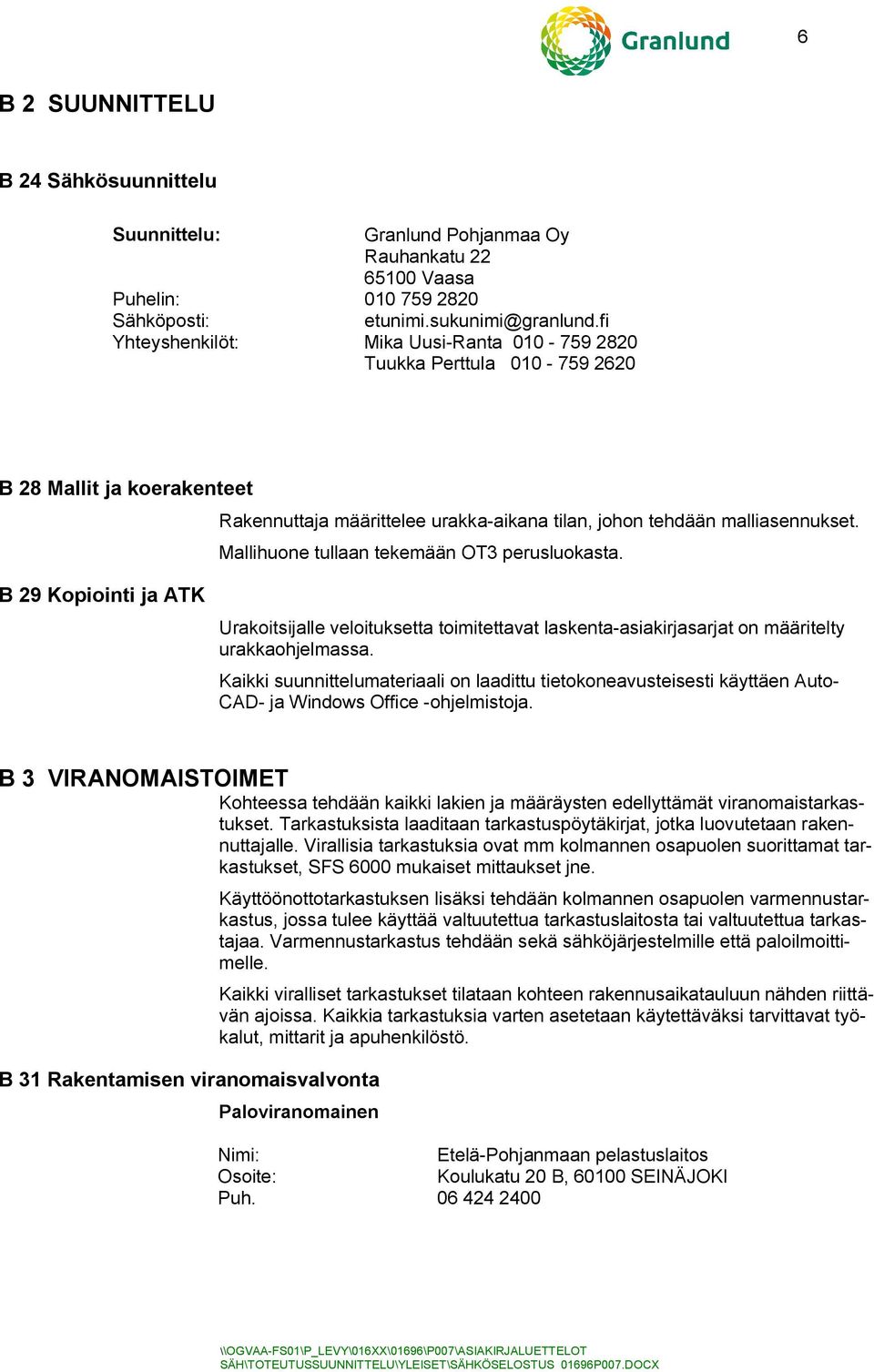

7 6 B 2 SUUNNITTELU B 24 Sähkösuunnittelu Suunnittelu: Granlund Pohjanmaa Oy Rauhankatu Vaasa Puhelin: Sähköposti: etunimi.sukunimi@granlund.fi Yhteyshenkilöt: Mika Uusi-Ranta Tuukka Perttula B 28 Mallit ja koerakenteet Rakennuttaja määrittelee urakka-aikana tilan, johon tehdään malliasennukset. Mallihuone tullaan tekemään OT3 perusluokasta. B 29 Kopiointi ja ATK Urakoitsijalle veloituksetta toimitettavat laskenta-asiakirjasarjat on määritelty urakkaohjelmassa. Kaikki suunnittelumateriaali on laadittu tietokoneavusteisesti käyttäen Auto- CAD- ja Windows Office -ohjelmistoja. B 3 VIRANOMAISTOIMET Kohteessa tehdään kaikki lakien ja määräysten edellyttämät viranomaistarkastukset. Tarkastuksista laaditaan tarkastuspöytäkirjat, jotka luovutetaan rakennuttajalle. Virallisia tarkastuksia ovat mm kolmannen osapuolen suorittamat tarkastukset, SFS 6000 mukaiset mittaukset jne. B 31 Rakentamisen viranomaisvalvonta Käyttöönottotarkastuksen lisäksi tehdään kolmannen osapuolen varmennustarkastus, jossa tulee käyttää valtuutettua tarkastuslaitosta tai valtuutettua tarkastajaa. Varmennustarkastus tehdään sekä sähköjärjestelmille että paloilmoittimelle. Kaikki viralliset tarkastukset tilataan kohteen rakennusaikatauluun nähden riittävän ajoissa. Kaikkia tarkastuksia varten asetetaan käytettäväksi tarvittavat työkalut, mittarit ja apuhenkilöstö. Paloviranomainen Nimi: Etelä-Pohjanmaan pelastuslaitos Osoite: Koulukatu 20 B, SEINÄJOKI Puh

8 7 B 32 Sähkölaitteiden ja -laitteistojen viranomaisvalvonta Sähkölaitteiden ja laitteistojen viranomaisvalvontaa suorittaa valtuutettu tarkastuslaitos tai tarkastaja. B 33 Muiden laitteiden ja -laitteistojen viranomaisvalvonta Paloilmoittimen viranomaisvalvontaa suorittaa valtuutettu tarkastuslaitos tai tarkastaja. B 4 LIITTYMINEN JAKELUVERKKOON Rakennus liitetään paikallisen jakeluverkon haltijan jakeluverkkoon piirustuksissa ja kaavioissa esitetyllä tavalla. B 41 Jakeluverkon haltija Jakeluverkon haltija: Fortum sähkönjakelu Oy Katsastustie KAUHAJOKI puh etunimi.sukunimi@fortum.com

9 8 C TOTEUTUS C 01 TOTEUTUKSEN SISÄLTÖ C 010 Yleistä Yleiset tiedot rakennuskohteesta, käytettävä urakkamuoto, rakennusaika, indeksisidonnaisuus, maksuerät, viivästyssakot ja vakuudet esitetään kaupallisissa asiakirjoissa. C 011 Urakkaa koskevat tekniset määrittelyt C 012 Malliasennukset Työ edellytetään tehtävän ensiluokkaisesti ammattitaitoista työvoimaa ja hyvää asennustapaa käyttäen. Mikäli työn erikoisluonne vaatii, on käytettävä apuna erikoisurakoitsijaa ja erikoistyövoimaa. Urakkasuorituksessa noudatetaan voimassa olevia lakeja ja asetuksia, alaa koskevia julkisoikeudellisia määräyksiä ja sopimusasiakirjoja. Malliasennuksien tekniset määrittelyt on esitetty kyseisen asennuksen järjestelmäkohtaisessa selostusosassa. Malliasennuspaikat merkitään tarkastuksien yhteydessä. Mikäli myöhemmin syntyy epäselvyyttä asennustavoista, voidaan vaatimustaso tarkastaa malliasennuksista. Tarkemmat ohjeet on mainittu urakkarajaliitteessä. Malliasennuksien urakkarajat on määritelty urakkarajaliitteessä. C 02 YLEISET TOTEUTUSOHJEET JA VAATIMUKSET C 021 Yleisiä sähköteknisiä tietoja Asennukset tehdään voimassa olevien lakien ja asetusten mukaisesti. Sähköasennuksissa noudatetaan SFS 6000 standardin uusinta versiota (SFSkäsikirja 600, syyskuu 2012) seuraavin täsmennyksin: kaikki kaapelit, myös heikkovirtakaapelit, kiinnitetään, ellei niitä asenneta vaakasuoralle alustalle (esim. kanavaan, kouruun tai kaapelihyllylle) tai putkeen. Kiinnikkeiden välimatka on kevyillä kaapeleilla (johtimen poikkipinta enintään 6 mm2 kuparia tai 10 mm2 alumiinia) vaakasuorassa enintään 0,25 m ja pystysuorassa enintään 0,5 m. Raskaalla kaapelilla kiinnikkeiden välimatka on kertaa kaapelin ulkohalkaisija. Pystysuorissa kanavissa on kaapelien kiinnityspisteiden suurin etäisyys 3 m. asennusta suoraan rakenteeseen voidaan kuitenkin käyttää SFS 6000 standardin mukaisesti Sähkölaitteistojen turvallisuutta ja sähkötyöturvallisuutta koskevina vaatimuksina noudatetaan TUKES-ohjetta S Sähkö- ja koneasennuksissa noudatetaan voimassa olevia kone- EMCdirektiivejä sekä ST-käsikirjan 37 ohjeita. Kiinteän asennuksen EMC-vastuutahot on määritelty urakkarajaliitteessä. Muut noudatettavat ohjeet ja määräykset on mainittu erikseen järjestelmäkohtaisissa selostusosissa.

10 9 C 022 Asiakirjojen pätevyysjärjestys Tarjouspyyntö- ja sopimusasiakirjojen pätevyysjärjestys on YSE 98:n 13 kohdan 1A mukainen. Sähkösuunnitelma-asiakirjojen pätevyysjärjestys on urakkaohjelman mukainen. Sähkötyöselityksen liitteenä olevien piirustusten pätevyysjärjestys: - sähkötyöselitys - määrälasketut kaaviot ja taulukot - muut kaaviot - asema- ja tasopiirustukset - piirustuksissa olevat luettelot - pisteiden osalta tasopiirustukset ovat kuitenkin määräävät - muissa tarjouspyyntö- ja sopimusasiakirjoista ilmenevät tiedot - muiden suunnittelualojen sopimusasiakirjoissa ilmenevät tiedot. Ristiriitaisuuksista on urakoitsija velvollinen ilmoittamaan rakennuttajalle välittömästi niitä havaittuaan. C 03 LAITTEITA JA TARVIKKEITA KOSKEVAT YLEISET VAATIMUKSET C 031 Tarvikkeet Kaikkien tarvikkeiden pitää olla Suomessa käytössä olevien standardien mukaisia. Jos ne eivät ole standardien mukaisia, urakoitsijan pitää osoittaa, että ne vastaavat standardien vaatimuksia. Tästä osoituksena tulee niissä sähkölaitteissa ja tarvikkeissa, joita merkintävelvollisuus koskee, olla CE -merkintä. Kyseisistä laitteista ja tarvikkeista tulee olla saatavilla valmistajan vakuutus. Kaikki laitteet asennetaan noudattaen laitetoimittajan antamia asennusohjeita. Laitteiden keskinäinen sähkömagneettinen yhteensopivuus varmistetaan noudattamalla lisäksi erillisten järjestelmien asentamista koskevia standardeja. Tarvikkeiden on oltava ensiluokkaisia ja rakenteeltaan kulloinkin kyseessä oleviin asennusolosuhteisiin tarkoitettuja. Ellei sähköselostuksessa ole työmenetelmiä tai tarvikkeita tarkemmin määritelty, saa urakoitsija valita ne itse, mutta kuitenkin niin, että rakennuttajalla on oikeus niiden hyväksymiseen tai hylkäämiseen mikäli ne eivät johda sopimuksen mukaiseen tulokseen. Vastaavuuden todistamisvelvollisuus, samoin kuin vastuu vaihdosta jää sen esittäjälle. Urakoitsijan on pyydettäessä toimitettava rakennuttajan hyväksyttäväksi kaikki niiden tarvikkeiden ja laitteiden mallit ja värit, joita suunnitelmassa ei ole erikseen tarkoin määrätty. Sähkötarvikkeina käytetään tuotteita, joiden huolto ja varaosien saanti on turvattu vähintään 10 vuodeksi. Tarvikkeiden valinnassa on otettava huomioon Suomessa vallitsevat asennusolosuhteet kuten asennuspaikan lämpötila, soveltuvuus suomalaiseen rakentamistapaan ja vastaavat seikat. C 04 SUUNNITTELUA KOSKEVAT TIEDOT JA VAATIMUKSET Sähköselostus ja muut suunnitteluasiakirjat täydentävät toisiaan. Mikäli näissä havaitaan epäselvyyksiä, joita ei säännösten ja hyvän asennustavan perusteella voi ratkaista, on urakoitsijan pyydettävä lisäselvityksiä.

11 10 C 041 Suunnitelmapiirustukset (hankintaa palvelevat piirustukset) Sähkösuunnitelma on laadittu AutoCAD ja Windows -pohjaisilla sovellusohjelmilla. Suunnittelussa on käytetty seuraavia sovelluksia tasopiirustukset: MagiCad Electrical keskusten pääkaaviot: MagiCad Electrical tele- ja jakelukaaviot: MagiCad Electrical piirikaaviot: Autocad valaisinluettelot: Access C 042 Toteutusta palvelevat dokumentit (asennuspiirustukset) Suunnitteluaikataulu lähtötietojen toimitusaikoineen laaditaan suhteutettuna rakennusaikatauluun sekä muiden suunnittelijoiden ja urakoitsijoiden aikatauluihin. Urakoitsija on velvollinen hankkimaan toteutusta palvelevien piirustusten laatimiseksi tarvittavien laitteiden tekniset tiedot kirjallisesti tai tiedostomuodossa asennussuunnitelmien laatijalle. Laitetiedot toimitetaan järkevissä kokonaisuuksissa siten, että asennussuunnitelmat saadaan osakokonaisuuksittain yhdellä kertaa laadittua. Urakoitsija vastaa siitä, että urakoitsijan itsensä sekä muiden urakoitsijoiden tai toimittajien laitteiden lopulliset sähkötekniset ja muut asennustekniset tiedot toimitetaan riittävän ajoissa. Piirustusten laatija on velvollinen - urakoitsijan avustamana - urakkalaskentapiirustuksia täydentäessään huolellisesti selvittämään mahdolliset sähkölaitteiden ja pisteiden lopulliset paikat siten, että myös muiden alojen asettamat vaatimukset ja rajoitukset tulevat urakkasuoritusta toteutettaessa otetuiksi huomioon. Asennustöiden tekijä vastaa siitä, että asennustyöt ja hankinnat ovat hyväksyttyjen piirustusten mukaisia. Työn kuluessa eri urakoitsijoiden laitteiden keskinäisestä sovittelusta tms. syistä tehtävät pienehköt suunnitelmatarkistukset merkitsee urakoitsija työmaan tarkepiirustussarjaan suullisten ohjeiden tai neuvottelupäätösten perusteella. Laajemmista tai suunnitelman ratkaisuja periaatteellisesti muuttavista muutoksista teettää rakennuttaja muutossuunnitelman. C 0421 Toteutusta palvelevien (asennus) dokumenttien laadinta Toteutusta palvelevat dokumentit laaditaan kortin ST periaatteita noudattaen. Laadinnassa käytetään suunnittelussa käytettyjä sovellusohjelmia ja versioita. Suunnittelijan laatimat toteutuspiirustukset täydennetään asennuspiirustuksiksi laatimalla seuraavat piirustukset ja toimittamalla seuraavat tiedot: reikäpiirustukset kaikkien piirustusten tarkistus hankittavien laitteiden ja järjestelmien mukaisiksi tele- ja ohjausrunkojohtojen kaapelivetotaulukot ja kytkentäluettelot kaapelinumeroineen tele- ja turvajärjestelmien johtokaaviot täydennettyinä toimitettavia järjestelmiä vastaaviksi keskusten kokoonpanopiirustukset laiteluetteloineen kojetaulukot ja -luettelot täydennettyinä lopullisia arvoja vastaaviksi kaapeliluettelot

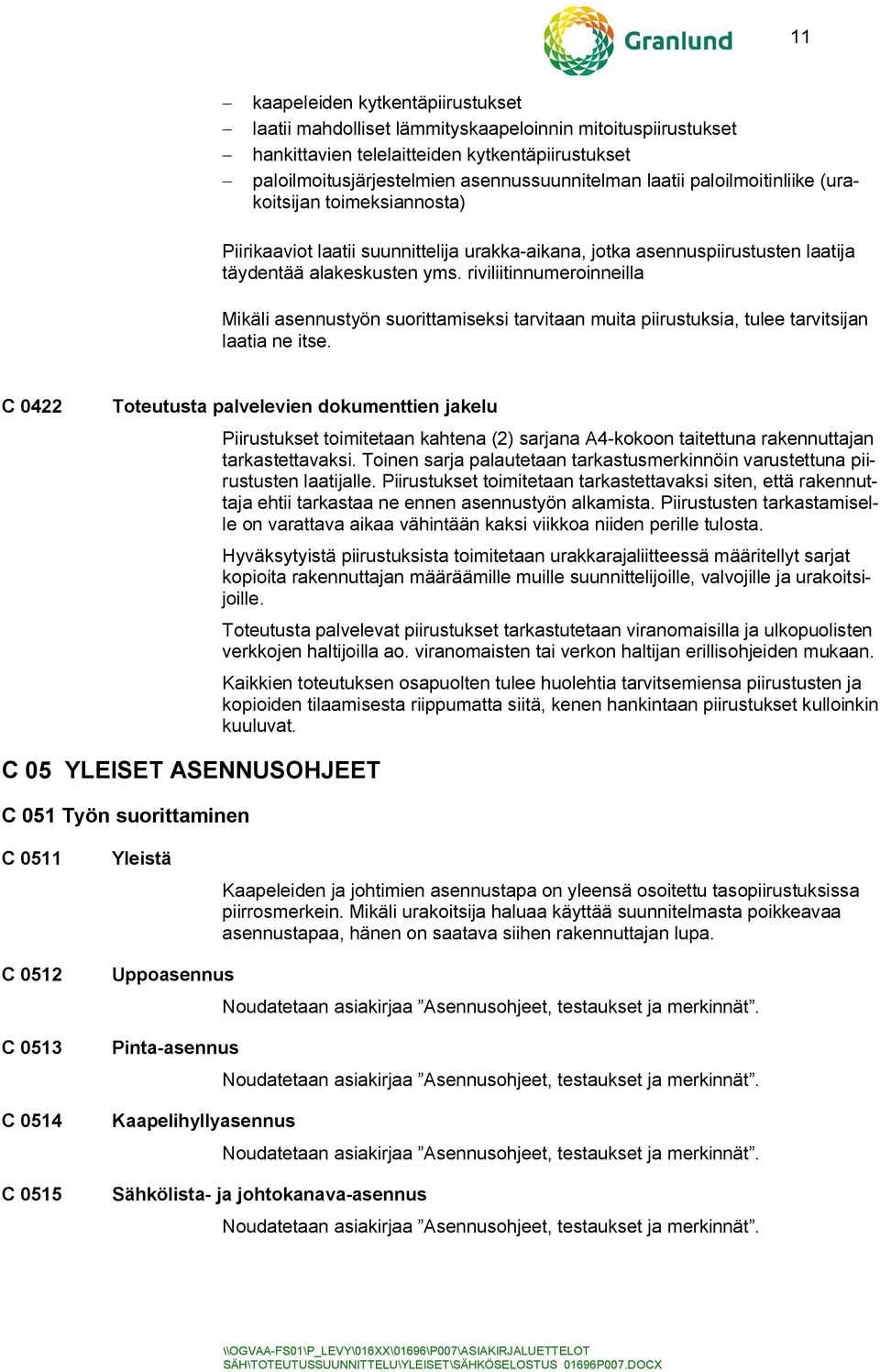

12 11 kaapeleiden kytkentäpiirustukset laatii mahdolliset lämmityskaapeloinnin mitoituspiirustukset hankittavien telelaitteiden kytkentäpiirustukset paloilmoitusjärjestelmien asennussuunnitelman laatii paloilmoitinliike (urakoitsijan toimeksiannosta) Piirikaaviot laatii suunnittelija urakka-aikana, jotka asennuspiirustusten laatija täydentää alakeskusten yms. riviliitinnumeroinneilla Mikäli asennustyön suorittamiseksi tarvitaan muita piirustuksia, tulee tarvitsijan laatia ne itse. C 0422 Toteutusta palvelevien dokumenttien jakelu Piirustukset toimitetaan kahtena (2) sarjana A4-kokoon taitettuna rakennuttajan tarkastettavaksi. Toinen sarja palautetaan tarkastusmerkinnöin varustettuna piirustusten laatijalle. Piirustukset toimitetaan tarkastettavaksi siten, että rakennuttaja ehtii tarkastaa ne ennen asennustyön alkamista. Piirustusten tarkastamiselle on varattava aikaa vähintään kaksi viikkoa niiden perille tulosta. Hyväksytyistä piirustuksista toimitetaan urakkarajaliitteessä määritellyt sarjat kopioita rakennuttajan määräämille muille suunnittelijoille, valvojille ja urakoitsijoille. Toteutusta palvelevat piirustukset tarkastutetaan viranomaisilla ja ulkopuolisten verkkojen haltijoilla ao. viranomaisten tai verkon haltijan erillisohjeiden mukaan. Kaikkien toteutuksen osapuolten tulee huolehtia tarvitsemiensa piirustusten ja kopioiden tilaamisesta riippumatta siitä, kenen hankintaan piirustukset kulloinkin kuuluvat. C 05 YLEISET ASENNUSOHJEET C 051 Työn suorittaminen C 0511 Yleistä Kaapeleiden ja johtimien asennustapa on yleensä osoitettu tasopiirustuksissa piirrosmerkein. Mikäli urakoitsija haluaa käyttää suunnitelmasta poikkeavaa asennustapaa, hänen on saatava siihen rakennuttajan lupa. C 0512 C 0513 C 0514 C 0515 Uppoasennus Noudatetaan asiakirjaa Asennusohjeet, testaukset ja merkinnät. Pinta-asennus Noudatetaan asiakirjaa Asennusohjeet, testaukset ja merkinnät. Kaapelihyllyasennus Noudatetaan asiakirjaa Asennusohjeet, testaukset ja merkinnät. Sähkölista- ja johtokanava-asennus Noudatetaan asiakirjaa Asennusohjeet, testaukset ja merkinnät.

13 12 C 0516 Läpiviennit Noudatetaan asiakirjaa Asennusohjeet, testaukset ja merkinnät. C 0517 Maakaapeliasennus Noudatetaan asiakirjaa Asennusohjeet, testaukset ja merkinnät. C 052 Kytkimien, pistorasioiden yms. sijoitus Noudatetaan asiakirjaa Asennusohjeet, testaukset ja merkinnät sekä STkäsikirjan 34 kohtaa 7 kytkimien ja rasioiden sijoittelu. C 053 Purkutyöt Sähköurakoitsija purkaa kaikki käytöstä poistuvat nykyiset sähköasennukset kuten valaisimet, pistorasiat, sähkökalusteet, kaapelit jne. ja toimittaa purkujätteen RU:n osoittamaan paikkaan (kuitenkin työmaan välittömässä läheisyydessä). Nykyisiksi jäävät valaisimet irroitetaan asennustöiden ajaksi ja toimitetaan kaapelointitöiden ajaksi RU:n osoittamaan tilaan säilöön. Urakoitsija asentaa nykyiset valaisimet uudelleen suunnitelmien mukaisesti. C 06 MERKINTÖJÄ KOSKEVAT YLEISET OHJEET JA VAATIMUKSET C 061 Kaapeleiden ja eristettyjen johtimien merkintä C 062 Rasiakojeiden merkintä Kaapelit ja eristetyt johdot merkitään väliaikaisin merkinnöin asennuksen yhteydessä. Väliaikaiset merkinnät korvataan asiakirjan Asennusohjeet, testaukset ja merkinnät mukaisilla merkinnöillä lopullisten merkintöjen suorituksen yhteydessä. Noudatetaan asiakirjaa Asennusohjeet, testaukset ja merkinnät. C 07 LAADUNVARMISTUS, LUOVUTUS JA KÄYTTÖÖNOTTO C 071 Rakennuttajan suorittamat tarkastukset C 0711 C 0712 Asennustarvikkeiden ja laitteiden hyväksyntä Kaikki kohteeseen hankittavat laitteet, kojeet, asennusmateriaalit sekä toteutusta palvelevat piirustukset hyväksytetään rakennuttajalla ennen laitteiden toimittamista tai asennusten aloittamista. Laite- ja asennustapatarkastukset Laite- ja asennustapatarkastukset suorittaa rakennuttajan edustaja. Ennakkotarkastus pidetään, kun malliasennukset ovat valmistuneet esimerkiksi, kun ensimmäiset keskusasennukset on tehty, kaapeloitu ja kytketty. Kaikkien laitteiden tultua asennetuksi pyytää urakoitsija kirjallisesti laite- ja asennustapatarkastusta. Laite- ja asennustapatarkastuksissa todetaan laitteiden ja tarvikkeiden oikeellisuus sekä työn laatu. Työn tulosta verrataan sovittuun suunnitelmaan. Vaikeasti luokse päästävät tai piiloon jäävät laitteet on urakoitsijan esitettävä rakennuttajan edustajan tarkastettavaksi ennen peittämistyön aloittamista.

14 13 Urakoitsijan tulee huolehtia siitä, että piiloon jääville laitteille tulee riittävät aukot laitteiden huoltoa ja tarkastusta varten. Sähkötöiden teknisen tarkastuksen edellytys on, että tarkastajalla on viimeisimmät toteutusta palvelevat piirustukset käytettävissään. C 0713 Toimintakokeet Toimintakokeiden toteutus on määritelty urakkarajaliitteessä. C 0714 Koekäyttö Koekäytössä käyttäjän henkilökunta tutkii järjestelmän toimintaa normaaleissa käyttöolosuhteissa. Koekäytön edellytyksenä on: ettei urakoitsijalla ole keskeneräisiä töitä, jotka estävät käyttämästä järjestelmää normaalikäyttöä vastaavasti käyttöhenkilökunnalle on annettu riittävä käyttökoulutus järjestelmän käyttämiseksi. Koekäytön yhteydessä havaitut puutteet urakoitsija korjaa vastaanottoon mennessä. C 072 Urakoitsijan suorittamat tarkastukset C 0721 C 0722 C 0723 Urakoitsijan laadunvarmistustoimenpiteet Urakoitsijan tulee esittää rakennuttajan hyväksyttäväksi laadunvarmistussuunnitelma, jolla varmistetaan tehtyjen asennusten oikeellisuus. Urakoitsijan tulee suorittaa oman työn laadunvarmistus itselle luovutustarkastuksessa ennen toimintakokeita ja käyttöönottotarkastusta. Laadunvarmistus suoritetaan ja dokumentoidaan urakoitsijan laatimia, hyväksyttyjä tarkastuslistoja käyttäen. Listat päivää ja allekirjoittaa tarkastuksen tekijä ja ne luovutetaan rakennuttajalle ennen laite- ja asennustarkastusten suorittamista. Alustavat toimintakokeet Urakoitsijat suorittavat keskenään alustavat toimintakokeet ja korjaavat niissä havaitsemansa puutteet. Käyttöönottotarkastukset Ennen sähkölaitteiston osan käyttöönottoa tehdään kyseiselle osalle määräysten mukainen käyttöönottotarkastus. Käyttöönottotarkastuksesta laaditaan tarkastuspöytäkirja, jonka tarkastuksen tekijä allekirjoituksellaan varmentaa. Paloilmoitinjärjestelmän oman työn tarkastus (asennustodistus) tehdään ennen järjestelmän käyttöönottoa. Tarkastuspöytäkirjat luovutetaan rakennuttajalle ennen vastaanottotarkastusta. C 0724 Tarkastusmittaukset ja testaukset Tarkastusmittaukset ja testaukset on kuvattu tarkemmin järjestelmäkohtaisissa selostuksissa sekä asiakirjassa Asennusohjeet, testaukset ja merkinnät.

15 14 C 073 Ulkopuolisten suorittamat tarkastukset C 0731 C 0732 Sähköasennusten varmennustarkastus Muut tarkastukset Kohteen laajuudesta johtuen on sähkölaitteisto tarkastutettava urakoitsijasta riippumattomalla valtuutetulla tarkastajalla tai tarkastuslaitoksella. Mikäli sähköasennuksia sisältyy myös muihin urakoihin, tulee sähköurakoitsijan huolehtia, että tarkastamattomat asennukset tiedotetaan rakennuttajalle. Muut tarkastukset on esitetty kyseisen järjestelmän erillisessä selostusosassa. C 074 Käytönopastukset Käytönopastusta annetaan seuraavasti: Sähkönjakelun huolto- ja ohjaustoiminnot Toteutus: Käytönopastuksessa käydään läpi kaikki sähkönjakelun käyttö- ja huoltotilanteisiin liittyvät toiminnot, opetellaan huoltoon liittyvät varasyöttö ja tilapäisjärjestelyt, niin että käyttäjä pystyy omatoimisesti suoriutumaan kaikista käytön vaatimista toiminnoista. Kesto: Opastus annetaan kahtena erillisenä jaksona, ennen vastaanottoa n. 4,0 h, vastaanoton jälkeen n. 4,0 h. Valaistuksen väyläpohjainen ohjausjärjestelmä Toteutus: Käytönopastuksessa käydään läpi kaikki järjestelmän käyttöön liittyvät toiminnot, opetellaan käyttöön liittyvien toiminta parametrien asettelut, niin että käyttäjä pystyy omatoimisesti suoriutumaan kaikista käytön vaatimista toiminnoista. Kesto: AV-järjestelmä: Opastus annetaan kahtena erillisenä jaksona, ennen vastaanottoa n. 2,0 h ja 1. takuuvuoden päättyessä n. 2,0 h. Toteutus: Käytönopastus suoritetaan perusteellisesti käymällä erikseen läpi jokainen järjestelmän toiminto ja laitesijoitukset. Kesto: Opastus annetaan kahtena erillisenä jaksona, ennen vastaanottoa n. 2,0 h, ja vastaanoton jälkeen n. 2,0 h. Rikosilmoitinjärjestelmä: Toteutus: Laitteiden käyttöopastus suoritetaan rikosilmoitusliikkeen toimesta. Opastuksen tulee sisältää käytännön tilanteiden harjoittelua ja vian etsintään perehdyttävää opastusta. Lisäksi käydään läpi järjestelmän ominaisuudet ja laitesijoitukset Kesto: Opastus annetaan kahtena erillisenä jaksona, ennen vastaanottoa n. 2,0 h ja vastaanoton jälkeen n. 2,0 h.

16 15 Kameravalvonta: Toteutus: Laitteiden käyttöopastus suoritetaan laitetoimittajan toimesta. Opastuksen tulee sisältää käytännön tilanteiden harjoittelua järjestelmän käytöstä. Lisäksi käydään läpi järjestelmän ominaisuudet ja laitesijoitukset Kesto: Opastus annetaan kahtena erillisenä jaksona, ennen vastaanottoa n. 2,0 h ja vastaanoton jälkeen n. 2,0 h. Kulunvalvontajärjestelmä: Toteutus: Laitteiden käyttöopastus suoritetaan laitetoimittajan toimesta. Opastuksen tulee sisältää käytännön tilanteiden harjoittelua järjestelmän käytöstä. Lisäksi käydään läpi järjestelmän ominaisuudet ja laitesijoitukset Kesto: Opastus annetaan kahtena erillisenä jaksona, ennen vastaanottoa n. 2,0 h ja vastaanoton jälkeen n. 2,0 h. Muut asennukset ja järjestelmät: Toteutus: Käytönopastus suoritetaan käymällä erikseen läpi järjestelmät ja niiden toiminta sekä laitesijoitukset. Kesto: Opastus annetaan kahtena erillisenä jaksona, ennen vastaanottoa n. 4,0 h ja vastaanoton jälkeen n. 4,0 h. C 074 Vastaanotto Vastaanotto suoritetaan juridisessa tilaisuudessa, jossa varmistetaan, että kohdissa C072 ja C073 määritetyt tarkastukset on tehty, niiden pöytäkirjat luovutettu rakennuttajalle ja kohde on luovutuskunnossa. C 08 DOKUMENTOINTIA KOSKEVAT VAATIMUKSET C 081 Dokumentointi Dokumentaation sisällön tulee täyttää sekä hankkeen valmiiksi saattamiseksi että käytön ja huollon suorittamiseksi asetetut tavoitteet. C 082 Luovutusdokumentit ja ohjeistus Luovutusdokumentaatio laaditaan vastaavasti kuin kohdassa C0421, Toteutusta palvelevien piirustusten laadinta, on selostettu. CAD-ohjelmana käytetään samaa ohjelmaa ja sovellusta, jolla suunnittelu ja asennuspiirustukset on laadittu. Teksti- ja taulukkodokumenteissa käytetään Microsoft Office tuotteita, tiedostotarkenne mm. doc(x), xls(x) ja ppt(x).

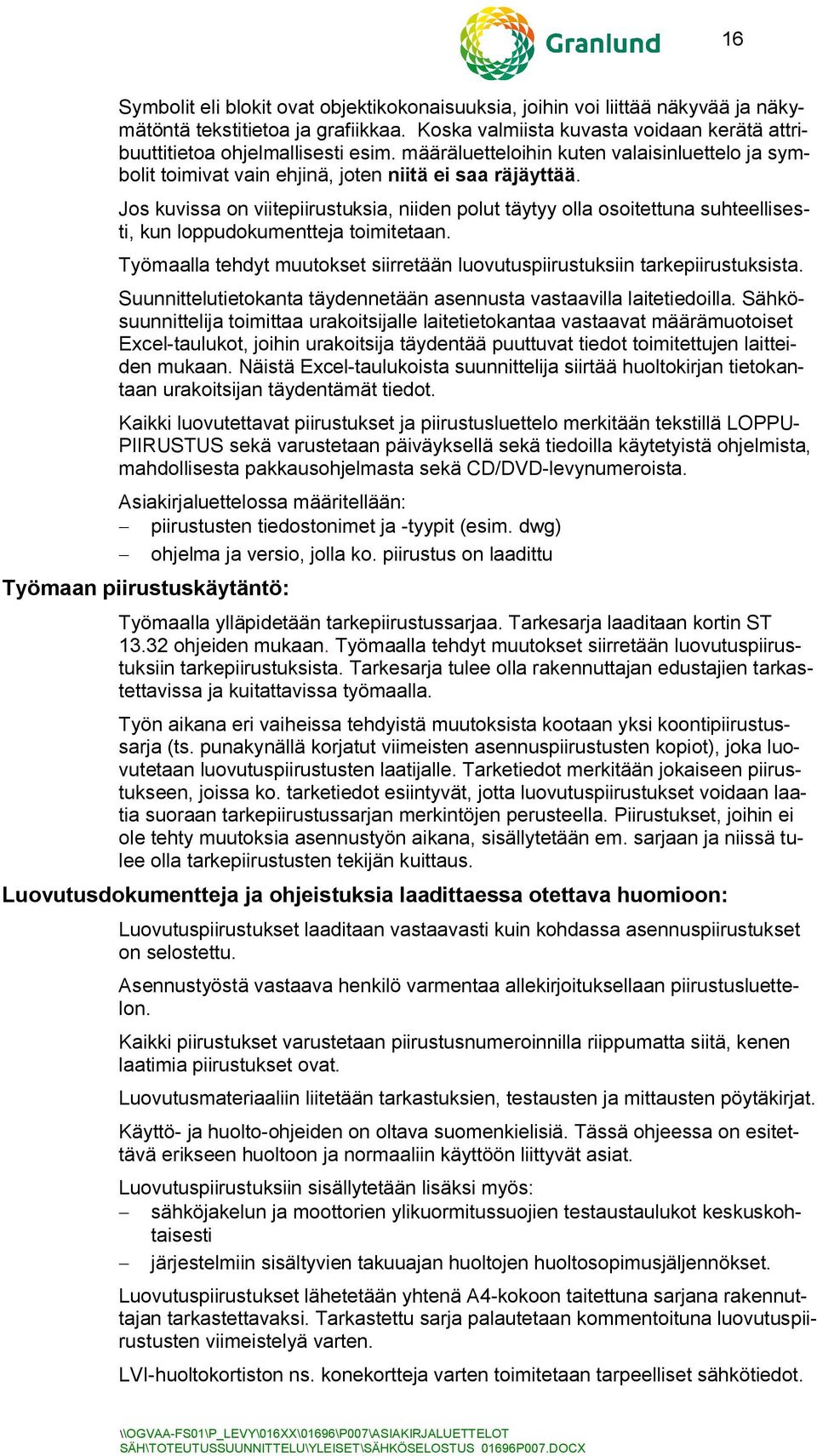

17 16 Symbolit eli blokit ovat objektikokonaisuuksia, joihin voi liittää näkyvää ja näkymätöntä tekstitietoa ja grafiikkaa. Koska valmiista kuvasta voidaan kerätä attribuuttitietoa ohjelmallisesti esim. määräluetteloihin kuten valaisinluettelo ja symbolit toimivat vain ehjinä, joten niitä ei saa räjäyttää. Jos kuvissa on viitepiirustuksia, niiden polut täytyy olla osoitettuna suhteellisesti, kun loppudokumentteja toimitetaan. Työmaalla tehdyt muutokset siirretään luovutuspiirustuksiin tarkepiirustuksista. Suunnittelutietokanta täydennetään asennusta vastaavilla laitetiedoilla. Sähkösuunnittelija toimittaa urakoitsijalle laitetietokantaa vastaavat määrämuotoiset Excel-taulukot, joihin urakoitsija täydentää puuttuvat tiedot toimitettujen laitteiden mukaan. Näistä Excel-taulukoista suunnittelija siirtää huoltokirjan tietokantaan urakoitsijan täydentämät tiedot. Kaikki luovutettavat piirustukset ja piirustusluettelo merkitään tekstillä LOPPU- PIIRUSTUS sekä varustetaan päiväyksellä sekä tiedoilla käytetyistä ohjelmista, mahdollisesta pakkausohjelmasta sekä CD/DVD-levynumeroista. Asiakirjaluettelossa määritellään: piirustusten tiedostonimet ja -tyypit (esim. dwg) ohjelma ja versio, jolla ko. piirustus on laadittu Työmaan piirustuskäytäntö: Työmaalla ylläpidetään tarkepiirustussarjaa. Tarkesarja laaditaan kortin ST ohjeiden mukaan. Työmaalla tehdyt muutokset siirretään luovutuspiirustuksiin tarkepiirustuksista. Tarkesarja tulee olla rakennuttajan edustajien tarkastettavissa ja kuitattavissa työmaalla. Työn aikana eri vaiheissa tehdyistä muutoksista kootaan yksi koontipiirustussarja (ts. punakynällä korjatut viimeisten asennuspiirustusten kopiot), joka luovutetaan luovutuspiirustusten laatijalle. Tarketiedot merkitään jokaiseen piirustukseen, joissa ko. tarketiedot esiintyvät, jotta luovutuspiirustukset voidaan laatia suoraan tarkepiirustussarjan merkintöjen perusteella. Piirustukset, joihin ei ole tehty muutoksia asennustyön aikana, sisällytetään em. sarjaan ja niissä tulee olla tarkepiirustusten tekijän kuittaus. Luovutusdokumentteja ja ohjeistuksia laadittaessa otettava huomioon: Luovutuspiirustukset laaditaan vastaavasti kuin kohdassa asennuspiirustukset on selostettu. Asennustyöstä vastaava henkilö varmentaa allekirjoituksellaan piirustusluettelon. Kaikki piirustukset varustetaan piirustusnumeroinnilla riippumatta siitä, kenen laatimia piirustukset ovat. Luovutusmateriaaliin liitetään tarkastuksien, testausten ja mittausten pöytäkirjat. Käyttö- ja huolto-ohjeiden on oltava suomenkielisiä. Tässä ohjeessa on esitettävä erikseen huoltoon ja normaaliin käyttöön liittyvät asiat. Luovutuspiirustuksiin sisällytetään lisäksi myös: sähköjakelun ja moottorien ylikuormitussuojien testaustaulukot keskuskohtaisesti järjestelmiin sisältyvien takuuajan huoltojen huoltosopimusjäljennökset. Luovutuspiirustukset lähetetään yhtenä A4-kokoon taitettuna sarjana rakennuttajan tarkastettavaksi. Tarkastettu sarja palautetaan kommentoituna luovutuspiirustusten viimeistelyä varten. LVI-huoltokortiston ns. konekortteja varten toimitetaan tarpeelliset sähkötiedot.

18 17 Hyväksyttyjä luovutuspiirustuksia toimitetaan Luovutuspiirustustiedostot: CD-, DVD-levylle, muistitikulle tai projektipankkiin tallennetut piirustukset ja muut sähköisessä muodossa olevat dokumentit luovutetaan rakennuttajalle Tallennusmediana käytetään tunnettujen valmistajien tuotteita. Tallennusmedian tarraan tulee merkitä: kohteen nimi levyn järjestysnumero tiedostojen viimeinen luontipäivä tiedostojen tekijä Luovutuspiirustusten paperikopioita mapitettuina A4-mappeihin: 1 sarja rakennuttajalle arkistoitavaksi jakeluverkkoyhtiölle ja viranomaisille ao. laitosten vaatimusten mukaisesti 1 sarja pääkeskushuoneeseen 1 sarja talotekniseen valvomoon Käyttö- ja huolto-ohjeet: C 083 Käyttöpiirustukset Luovutusasiakirjojen yhteydessä toimitetaan 2 sarjaa järjestelmä- ja laitekohtaisia käyttö- ja huolto-ohjeita järjestelmäkohtaisissa selostuksissa esitetyistä järjestelmistä. Luovutusdokumentit toimitetaan rakennuttajan tarkastettavaksi viimeistään 3 viikon kuluessa kohteen vastaanotosta. Käyttöpiirustusvaatimukset esitetään järjestelmäkohtaisissa selostuksissa. Käyttöpiirustukset laaditaan kortin ST periaatteita noudattaen C 084 Sähkö- ja tietoteknisten järjestelmien paikantamispiirustukset Paikantamis(sijainti)piirustuksissa esitetään teknisten tilojen sijaintitiedot, niissä olevat järjestelmät sekä muiden ylläpidon kannalta keskeisten järjestelmien ja laitteiden paikantamistiedot. Paikantamispiirustuksissa esitetään eri tekniset tilat seuraavasti: pääkeskustilat ja laitteet jakokeskustilat ja laitteet telelaitetilat ja laitteet turvalaitetilat ja laitteet kiinteistövalvomo Teknisten tilojen lisäksi paikantamispiirustuksissa esitetään: jakokeskukset (teknisten tilojen ulkopuoliset) telelaitteiden keskuskojeet turvalaitteiden keskuskojeet Paikantamispiirustuksissa tekniset tilat esitetään esim. rasteroituina ja tilojen varustus järjestelmätasolla. Piirustukset laaditaan arkkitehtipohjalle ja tulostetaan A3-kokoisina.

19 18 C 09 HUOLTOKIRJAA KOSKEVAT TIEDOT JA VAATIMUKSET C 091 Yleistä Huoltokirjan laadinnassa noudatetaan Suomen rakentamismääräyskokoelma, osa A4: Rakennuksen käyttö- ja huolto-ohje, määräykset ja ohjeet 2000 (lyhenne SRMK A4) sekä ST-ohjeisto 14, Sähköisen talotekniikan ylläpito-ohjeet / Toimitilakiinteistön huoltokirja. C 092 Huoltokirjaa varten luovutettavat dokumenttitiedostot: Sähköistä ylläpidon hallintajärjestelmää (huoltokirjaa) varten laaditaan ja toimitetaan seuraavat dokumentit tallennusmedialle tallennettuina: teknisten järjestelmien paikantamispiirustukset vaikutusaluekaaviot luovutusdokumenttitiedostojen asiakirjaluettelo tiedot takuuajan töiden ja huoltojen vastuuhenkilöistä yhteystietoineen C 10 TAKUUAIKAA KOSKEVAT VAATIMUKSET C 101 Yleistä Takuuehdot ja takuuajan pituus ilmenevät urakkaohjelmasta. C 1011 Takuuajan korjaukset Urakoitsijan tai toimittajan on otettava yhteys rakennuksen vastuunalaiseen hoitajaan ennen korjaustöiden aloittamista. Käynnistä luovutetaan raportti, josta käy ilmi korjatut laitteet. Raporttiin hankitaan käyttöhenkilökunnan edustajan kuittaus. Kuitatusta raportista liitetään kopio huoltokirjakansioon.

20 19 D NIMISTÖ JA JÄRJESTELMIEN JAOTTELU D 1 NIMISTÖ Tässä sähköselostuksessa RAKENNUTTAJA tarkoittaa luonnollista tai juridista henkilöä, jonka lukuun rakennustyö tehdään ja joka viime kädessä vastaanottaa työntuloksen URAKKA tarkoittaa urakkasuoritusta, sähköteknisen järjestelmän urakoitsijan toimenpiteet urakkasopimuksen mukaisten velvollisuuksien täyttämiseksi SUUNNITTELIJA tarkoittaa sähkösuunnittelijaa SUUNNITELMA tarkoittaa sähkösuunnitelmaa URAKOITSIJA tarkoittaa ko. sähköteknisen järjestelmän urakoitsijaa PÄÄURAKOITSIJA rakennuttajaan sopimussuhteessa oleva urakoitsija, joka kaupallisissa asiakirjoissa on nimetty pääurakoitsijaksi KÄYTTÄJÄ tarkoittaa rakennuksen valmistumisen jälkeen tilojen ja kiinteistön käytöstä ja huollosta vastaavaa organisaatiota URAKKARAJALIITE tarkoittaa asiakirjaa, joka sisältää työmaan hallintoa ja yhteisiä toimintoja sekä eri urakkasuoritusten välisiä urakkarajoja koskevat säännöt D 2 JÄRJESTELMÄKOHTAISTEN OHJEIDEN JAOTTELU Toiminta Tekniset vaatimukset Sähköselostuksessa esitetty järjestelmä jaotellaan vielä alanumeroilla seuraavasti: Kohtaan sisältyy yleiskuvaus järjestelmästä, pääosista, tarkoituksesta ja laajuudesta siten, että myös ulkopuolinen taho ymmärtää sen. voidaan sellaisenaan liittää huoltokirjaan kyseisen järjestelmän kuvaukseksi. Kohdassa esitetään järjestelmän tarkempi toiminnan kuvaus. Kohdassa määritellään järjestelmän tekniset ominaisuudet, toteutuksessa noudatettavat määräykset, standardit, suositukset jne. sekä järjestelmän sisällön ja laajuuden kuvaus. (Viittaus muihin dokumentteihin mikäli niitä on laadittu). Suunnittelu ja dokumentointi Asentaminen Kohdassa määritellään ao. järjestelmän erityiset suunnitteluvaatimukset ja tehtävät, joita ei ole esitetty kohdissa suunnittelua ja dokumentointia koskevat vaatimukset. Kohtaan sijoitetaan myös sellaiset toteutus- ja luovutuspiirustuksiin ja - asiakirjoihin liittyvät vaatimukset, joita ei ole esitetty tämän asiakirjan kohdassa C08 Dokumentointia koskevat vaatimukset. Kohdassa esitetään järjestelmän asentamista koskevat ohjeet ja asennusyksityiskohdat.

21 20 Laadunvarmistus Kohdassa esitetään järjestelmää koskevat hankinta-, toteutus- ja luovutusvaiheiden laadunvarmistusmenettelyt, joita ei ole esitetty kohdassa laadunvarmistus, luovutus ja käyttöönotto. Useita suunnittelualoja koskevat vaatimukset esitetään urakkarajaliitteessä. Purkutyöt ja tilapäisjärjestelyt Lisätietoja Kohdassa esitetään järjestelmään liittyvät nykyisten asennusten purkutyöt ja järjestelmän tilapäisjärjestelyt työn aikana. Kohdassa esitetään muut mahdolliset asiat, joita ei sisälly edellisiin kohtiin.

22 21 S SÄHKÖENERGIAN JAKELU- JA KÄYTTÖJÄRJESTELMÄT S 1 ASENNUS- JA APUJÄRJESTELMÄT Tekniset vaatimukset Rakennuksen kaapeleiden asennusteinä toimivat johtotiet, jotka koostuvat asennuslistoista, kaapelihyllyistä, -tikkaista, johtokanavista, valaisinripustuskiskoista ja alasottoputkista. Urakoitsija saa lisätä johtotierakenteita suunnitelmasta poiketen tarpeelliseksi katsomiinsa kohtiin, mikäli ne eivät aiheuta lisäkustannuksia. Lisäysten asennustapa ja sijaintipaikka on sovittava rakennuttajan ja muiden urakoitsijoiden kanssa. Johtoteiden esimerkkityypit on määritelty tasopiirustuksissa. Johtotiet (>200 mm) katkaistaan paloaluerajoilla. Palonkestävien johtojärjestelmien johtotiet rakennetaan käyttäen palolaboratoriossa standardin EN mukaisesti hyväksytysti testattuja kaapelihyllyjä. Suunnittelu ja dokumentointi Laadunvarmistus Talotekniikkaurakoitsijoilla on mahdollisuus käyttää yhteiskannatusjärjestelmää niin halutessaan. Urakoitsijoiden tulee suunnitella ja toteuttaa yhteiskannatusjärjestelmä siten, että pystyvetotankojen lukumäärä on mahdollisimman pieni. Suunnitelma tulee hyväksyttää valvojilla ennen rakennustöiden aloittamista. Urakoitsija osallistuu suunnitteluun omalta osaltaan. Johtotiemateriaalit hyväksytetään rakennuttajalla ennen niiden hankintaa. Johtoteiden malliasennus esitetään ja hyväksytetään sähkötöiden valvojalla ennen asennustöiden aloittamista. Johtoteiden tarkastuksissa painotetaan teknisen toteutuksen lisäksi erityisesti ulkonäöllisiä seikkoja. Urakoitsijan tulee valvoa, että johtoteille jää asennuspiirustusten mukainen tila. S 110 KAAPELIHYLLYJÄRJESTELMÄ Johtoteinä käytetään yleensä umpipohjaisia teräshyllyjä tai kevyitä tikashyllyjä pohjapiirustuksien mukaisesti (esim. Meka KS20 ja KRA). Toiminta Näkyviin tulevat kaapelihyllyt ovat valkoiset polttomaalatut hyllyt sisäpuolisilla kannatuksilla. IV-koteloihin tulevat hyllyt ja umpinaisten alakattojen yläpuolelle jäävät hyllyt saavat olla esim. sinkittyjä peltihyllyjä tai tikasmaisia kevyitä kaapelihyllyjä. Konehuoneissa ja teknillisissä tiloissa käytetään tikasmaisia kevyitä kaapelihyllyjä. Kaapelihyllyjen on oltava helposti luokse päästävissä sekä asennettava niin, että myöhemminkin on mahdollista muutella rakennuksen kaapelointia.

23 22 Tekniset vaatimukset Kaapelihyllyt ja -tikkaat asennetaan piirustuksissa esitettyihin paikkoihin. Kaapelihyllyjen ja tikkaiden leveydet ja päällekkäisten hyllyjen määrät on esitetty taso- ja leikkauspiirustuksissa. Kaapelihyllyjen ja -tikkaiden sekä niiden osien tulee olla tehdasvalmisteisia. Tunnuksilla tai piirrosmerkeillä telehyllyiksi merkityt hyllyt on tarkoitettu pääsääntöisesti sähköisten tietojärjestelmien kaapeleita varten. EMC-häiriösuojausvaatimus toteutetaan asentamalla vahvavirta- ja telekaapeloinneille pääsääntöisesti omat hyllynsä pää- ja kerrosjakelun osalta. Pääjakelun osalta, siltä osin kun vahvavirta- ja telereitit kulkevat toistensa lähellä, hyllyinä käytetään korkeareunaisia (reunakorkeus 2 kertaa suurimman kaapelin halkaisija) tai kannellisia hyllyjä. Hyllyt, joille asennetaan vahva- ja heikkovirtakaapeleita, varustetaan metallisella välilevyllä, jolla eri jännitetasojen kaapelit erotetaan toisistaan. Näkyviin jäävillä osuuksilla luokka-, toimisto- ja yleistiloissa käytetään valkoiseksi poltto- tai pulverimaalattuja levyhyllyjä. Hyllyt asennetaan sisäpuolisin kannakkein ja huomaamattomin jatkein. Kierretangot päällystetään valkoisella muovisukalla. Pystyosuudet nousukuiluissa ja teknisissä tiloissa sekä jakokeskusten yläpuolella toteutetaan pystytikkailla tai C-kiskolla seinässä. Suunnittelu ja dokumentointi Kiinnitykset ja kannatukset suunnitellaan siten, että sallittuja taipumia ei ylitetä ja kantavuudet saavutetaan. Teknisissä tiloissa ovat johtoteiden paikat ohjeluontoisia. LVI-urakoitsija tekee LVI-teknisistä tiloista työkuvat, joihin sähköurakoitsija täydentää kaapelihylly- ja keskustiedot. Lopulliset asennuspaikat selvitetään LVI-urakoitsijoiden asennuspiirustusten pohjalta ja LVI-asennusten tultua pääasiallisesti tehdyiksi. Asentaminen Hyllyjen leveydet ilmenevät piirustuksista. Kaikki kiinnitys- ja lisätarvikkeet ovat tehdasvalmisteisia järjestelmään kuuluvia osia (kaikki ripustus- ja kiinnitysosat kuuluvat urakkaan). Hyllyjen taipumat saavat olla enintään 1:200. S 120 JOHTOKANAVAJÄRJESTELMÄ Toiminta Tekniset vaatimukset Kaapelit asennetaan oikaistuna ja sopivin Kohteeseen asennetaan rasiakalusteiden asentamiseksi ja johtoteiksi johtokanavajärjestelmä. Tehdasvalmisteisia johtokanavia asennetaan tasopiirustusten mukaisesti luokka-, toimisto- ja työtiloihin sekä kalusteisiin. Johtokanavat toimivat johtoteinä ja liitäntärasioiden asennuspaikkoina siten, että myöhemminkin on mahdollista muunnella pistorasioiden sijaintia sekä täydentää kaapelointeja. Johtokanavina käytetään tehdasvalmisteista järjestelmää, jossa on omat johtoosat heikko- ja vahvavirtakaapeleille. Johtokanavien esimerkkityypit on esitetty piirustuksissa.

24 23 Käytävien hyllyiltä johtokanaviin asennetaan, ellei muuta ole merkitty, 2 kpl JM 20 ja 2 kpl JM 25 varaputkia vetolankoineen mahdollisia myöhempiä lisäyksiä varten. Varaputkiin asennettavat vetolangat esim. halkaisijaltaan 3 mm nylonnarua. Suunnittelu ja dokumentointi Asentaminen S 140 RIPUSTUSKISKOT Toiminta Asentaminen Johtokanavien piirrostekniset esitystavat ja niiden ominaisuudet on esitetty piirustuksissa. Johtokanavien asennuskorkeudet tarkistetaan ennen asennustöiden aloittamista. Johtokanavien asennuksineen tulee olla viimeisteltyjä ja kanavapituudet tulee mitata tiloittain. Vaakakanavien jatkokset tehdään huomaamattomiin paikkoihin, kuten seinälävistysten, palkkien tai kulmaosien yhteyteen. Kannet jatketaan kalusteryhmien kohdalla. Paloaluerajoilla ja erikseen merkityissä kohdissa johtokanavat katkaistaan seinäpintaan. Mikäli johtokanavat asennetaan katkaisemattomina kevyiden väliseinien läpi, on kannet vietävä myös läpi seinän ja katkaisut tehtävä noin 10 cm seinästä. Äänieristyksen takia seinäläpivienteihin asennetaan järjestelmään kuuluvat äänieristyssauvat. Asennuskourujen ja johtokanavien työstö- ja katkaisu tulee suorittaa jiirisahalla ja siten, ettei liitosten tai läpivientien osalle jää rakoja tai hammastuksia. Akryylilla tai silikonilla suoritettuja paikkauksia ei hyväksytä. Kulmasovitukset tehdään käyttäen valmiita kulmakappaleita ja seinä- ja kattoläpiviennit käyttäen sarjaan kuuluvia kauluksia. Johtokanavien päädyt varustetaan päätylevyin. Seinäkannakkeina käytetään säätölevyin varustettuja kannakkeita, jotka peitetään peitesäleillä. Määrä valitaan tapauskohtaisesti sijoituspaikan mukaan. Kiinnityksessä käytetään järjestelmään kuuluvia kiinnikkeitä. Valaisinripustuskiskoja käytetään johto- ja valaisinasennuksiin piirustuksissa esitetyllä tavalla. Valaisinripustuskiskoina käytetään luokka-, toimisto- ja sosiaalitiloissa pääasiassa valkoiseksi polttomaalattuja ja teknisissä tiloissa (IV- ja lämmönjakohuoneet, sähköpääkeskus tms.) muuten pintakäsiteltyjä valaisinripustuskiskoja. Ripustuskiskojen esimerkkityypit ja leveydet on merkitty tasopiirustuksiin. Ripustuskiskot kiinnitetään siten, ettei taipuma kannatusvälillä ylitä arvoa 1:100 ja etteivät ne pääse kallistumaan tai kiertymään pituussuunnassa. Pitkien ripustuskiskojen päihin sekä välille jätetään riittävät lämpölaajenemistilat. Ripustuskiskojen risteyksissä, kaarissa ja T-liitoksissa käytetään tehdasvalmisteisia vakio-osia riippumatta siitä, miten kohta on piirustuksissa esitetty. Kiskojen tasosiirrot tulee huomioida vaikka niitä ei erikseen ole suunnitelmissa esitettykään.

25 24 S 150 LÄPIVIENNIT Tekniset vaatimukset Kannatus tehdään kierretangolla. Asennuskorkeus suurissa tiloissa on esitetty piirustuksissa. Kierretangot suojataan valkoisella muovisukalla niissä luokka-, toimisto- ja yleistiloissa, joissa ne jäävät näkyviin ja ripustuskiskot ovat valkoisia. Asennuskalusteiden kiinnittämiseen käytetään järjestelmään kuuluvia kojealustoja. Johdot ja johtotiet suojataan kosteuseristys-, ääni-, paine- ja paloteknisin läpiviennein. Läpivientimassana käytetään kaapeleiden lisäasennukset mahdollistavaa läpivientimassaa. Vesi- ja kosteuseristysten läpivientinä käytetään laipallista ruostumattomasta teräksestä tehtyä putkihylsyä, jonka laippa liitetään kosteus- /vedeneristykseen. Johtoteiden paloläpiviennit suojataan tyyppihyväksytyllä kaapeleiden lisäasennukset mahdollistavalla palonkestävällä läpivientimassalla. Läpiviennissä on oltava hyväksyntää osoittava merkintä sekä tekijän nimi ja valmistusaika. Asentaminen Yksittäisen johdon läpivienti suojataan mekaanisella läpivientiputkella. Kaikki läpiviennit tiivistetään muita rakenteita vastaaviksi palotekniikan ja akustiikan kannalta huomioiden tasopiirustuksissa olevat maininnat. Väestönsuojien kaapeliläpiviennit toteutetaan määräysten mukaisin läpiviennein. Läpiviennit tiivistetään käyttäen järjestelmään kuuluvia kaapeliläpivientejä. Laadunvarmistus S 160 ASENNUSLISTAT Tekniset vaatimukset Kaapeliläpivientien tiivistys tehdään vasta, kun kaikki kaapelit on asennettu, kuitenkin siten, että se on suoritettu ennen vastaanottotarkastusta. Muovisia sähkölistoja käytetään pinta-asennusten peitelistoina seuraaviin kohteisiin: Uppoasennusalueella niissä paikoissa, joissa uppoasennusta ei voida toteuttaa rakenteellisista syistä. Luokka-, toimisto-, käytävä-, sosiaali-, yleis- ja muissa siistiä ulkonäköä vaativissa tiloissa pinta-asennuksen peitelistoina Listoina käytetään valkoisia tarvikkeita. Listoina käytetään kannellisia asennuslistoja, esim. OBO WDK-sarja. Yksiosaista ns. U-listaa ei hyväksytä. Listojen kiinnitys tehdään valmistajan ohjeiden mukaisesti. Kulma- ja liitoskappaleina käytetään tehdasvalmisteisia osia. Asennuskalusteina käytetään uppokalusteita asennettuina lista-asennuskoteloihin, jotta kalusteiden ulkonäkö säilyy yhtenäisenä.

26 25 Asentaminen Laadunvarmistus Listojen pohjat saa asentaa vasta kun asennusalusta on vähintään kaistamaalattu ja kannet vasta kun lopullinen maalaus on suoritettu. Lista-asennusten malliasennus hyväksytetään sähkötöiden valvojalla ennen asennustöiden aloittamista. Tapaukset, joissa urakoitsija lista-asennuksilla ja pinta-asennuksilla sekä peitelistoilla haluaa korvata uppoasennuksia, hyväksytetään tapauskohtaisesti arkkitehdillä ja sähkötöiden valvojalla.

27 26 S 2 SÄHKÖNJAKELU JA SIIHEN LIITETYT KUORMITUKSET S 21 SÄHKÖENERGIAN TUOTANTO JA LIITTÄMINEN S211SÄHKÖLIITTYMÄ S2111 Sähköliittymäkaapeli Liittymisjohto on nykyinen. S 22 SÄHKÖENERGIAN PÄÄJAKELU S 222 PÄÄJAKELUJÄRJESTELMÄ Tekniset vaatimukset Tämän kohdan vaatimukset koskevat kaikkia jakokeskuksia ja jakelukiskojärjestelmiä. Rakennuksen normaalijakelu tapahtuu sähkönjakeluyhtiön pienjännitejakeluverkkoon liitetyllä sähkönjakelujärjestelmällä. Kohteessa on normaalijakelua palvelevat pää- ja ryhmäkeskukset, joiden kautta sähköenergia siirretään kulutuspisteisiin. Keskusten pääkaavioissa on annettu kunkin keskuksen yksityiskohtaiset rakennevaatimukset. Mikäli urakoitsija tai keskuksen valmistaja haluaa muuttaa jotain annettua ohjetta, on siitä erikseen sovittava. Suunnittelu ja dokumentointi Keskukset varustetaan kaavioiden mukaisilla tunnuksilla. Kaikki merkintäkilvet ovat kerrosmuoviin takaa kaiverrettuja ja ruuvikiinnittei-siä ellei toisin mainita. Pääkytkimen kilven on oltava selkeästi muita suurempi. Tarvittaessa keskukset varustetaan tekstillä KESKUKSESSA VIERAS OHJA- USJÄNNITE. Jos keskuksessa on vikavirtasuojakytkimiä on keskus varustettava vikavirtasuojakytkimen testausohjeella. Laadunvarmistus Keskusten sisäiset kojeet merkitään selvillä, kojeen viereen asennettavilla standardin mukaisilla tunnuksilla. Mikäli samassa kotelossa on useampien lähtöjen kojeita, on ne eroteltava lähtönumeron mukaisilla merkinnöillä toisistaan. Kaikki riviliittimet numeroidaan. Dokumentit viimeistellään loppupiirustusvaiheessa toteutusta vastaaviksi. Hyväksyttäminen tilaajalla hoidetaan ennen komponenttitilauksia ja valmistuksen aloittamista. Asennusten valmistuttua tehdään asennuksista omatarkastus keskuskohtaisesti. Tulokset dokumentoidaan rakennuttajalle luovutettavina tarkastuslistoina

28 27 S 2222 Sähköpääkeskus S 2223 Maadoitukset Toiminta Tekniset vaatimukset Keskusten kokoonpanopiirustuksia laadittaessa tulee tarkistaa kuljetusreittien ja asennustilojen riittävyys. Urakoitsijan tulee suorittaa keskustiloista työmaalla tarkemittaukset, joiden mukaisesti määritellään lopulliset keskusten ulkomitat. Keskusten toimituksessa on otettava huomioon rakennuttajan asennuspiirustusten tarkastuksen sisältämien mahdollisten korjausvaatimusten suorittamiseen tarvittava aika sekä rakentamisaikataulun mukaiset muut sidonnaisuudet. Käyttöönoton jälkeen, normaalissa käyttötilanteessa, mitataan eri vaiheiden virrat keskuskohtaisesti. Mittauksista laaditaan pöytäkirja, joka toimitetaan rakennuttajalle. Rakennuksen pienjännitteinen sähkönjakelu nousu- ja ryhmäkeskuksille tapahtuu nykyisen pääkeskuksen kautta. Rakennukseen asennetaan maadoituskaavion ja muiden piirustusten sekä standardin SFS mukainen maadoitusjärjestelmä. Asennuksissa on huomioitava, että käytössä olevien laitteiden maadoitukset pysyvät toiminnassa koko ajan ilman keskeytyksiä. Potentiaalintasauskiskot ovat tehdasvalmisteisia maadoituskiskoja maadoituskaavion mukaisesti. Suunnittelu ja dokumentointi Asentaminen S 2227 Keskusten väliset syöttöjärjestelmät Tekniset vaatimukset Lopullisiin tasopiirustuksiin merkitään kaikki maadoitusliittimien paikat numeroituina. Vastaavat numerot merkitään maadoituskaavioon ja maadoitusliittimiin. Päämaadoitus- ja -potentiaalintasausjohtimet sekä niiden liitospaikat on esitetty maadoituskaaviossa. Johtimiin merkitään merkintäohjeen mukaiset tunnukset kumpaankin päähän. Koneita, kojeita ja tarvikkeita ei saa sarjamaadoittaa siten, että yhden laitteen poistaminen esim. huoltoa varten katkaisee muiden maadoituksen. Maadoitusjärjestelmän johtimina käytetään eristepäällysteisiä johtoja. Johtimet kiinnitetään kaapelikenkäliitoksin. Liittiminä käytetään tarvittaessa 360 o liittimiä. Sähkönjakelu pääkeskuksilta ja jakelukiskoilta jakokeskuksille tapahtuu tavanomaista kaapelointia käyttäen. Rakennuksen sähköjakelu on kokonaisuudessaan TN-S-järjestelmän (5- johdinjärjestelmä) mukainen. Nousujohtoina käytetään ns. 4 1/2 -johdinkaapeleita, joissa vaihe- ja nollajohtimet ovat yhtä suuria poikkipinnoiltaan.

29 28 Asentaminen S 2228 Sähkön jakokeskukset Tekniset vaatimukset Nousukaapelien esimerkkityypit on esitetty kaavioissa tai luetteloissa. Nousukaapelit asennetaan jatkamattomina Kaapeleita asennettaessa tulee niiden ryhmittelyissä ja reittien valinnoissa ottaa huomioon SFS 600 -käsikirjan määritelmät ympäristö- ja asennustapojen vaikutus ao. kaapeleiden kuormitettavuuksiin. Rakennuksen sähkönjakelu kulutuspisteille tapahtuu alueellisten jakokeskusten kautta. Tekniset vaatimukset on määritelty sähköselostuksen kohdassa S222 Suunnittelu ja dokumentointi Laadunvarmistus Määritelty sähköselostuksen kohdassa S222 Keskusten kilvet ja muut merkinnät tehdään ja asennetaan vasta kaikkien kaapelikytkentöjen ja tarkistusmittausten tekemisen jälkeen. Merkinnät tehdään asiakirjan Asennusohjeet, testaukset ja merkinnät ohjeita noudattaen. S 23 KIINTEISTÖN LVI- JA KÄYTTÄJÄLAITTEIDEN SÄHKÖISTYS Tämän kohdan vaatimukset koskevat kaikkia LVI- ja käyttäjälaitteiden ja laitteistojen sähköistyksiä. Laitteiden ja laitteistojen sähköistys toteutetaan ja asennetaan suunnitelmissa (luettelot, kaaviot ja asennuspiirustukset) esitetyt laitteiden kaapeloinnit sekä tarvittavat oheis- ja apulaitteet (mm. pistorasiat, liitäntä- ja jakorasiat, käynnistimet ja turvakytkimet). Laitteisiin liittyvät ohjaus-, hälytys- ja automatiikkalaitteet ja kaapelit toteutetaan suunnitelmien mukaisesti. Tarvittavat ohjaukset ja hälytykset on esitelty suunnitelmissa. Tekniset vaatimukset Asennukset tehdään tilojen vaatimusten mukaisesti. Pistotulppaliitäntäisiä laitteita varten asennetaan pistorasiat ja kiinteäliitäntäisiä laitteita varten turvakytkimet. Ulkotiloissa kytkimet suojataan metallikatoksella lunta ja jäätä vastaan. Turvakytkimien napaluku valitaan laitteen mukaisesti (mm. 6-napaisia kytkimiä käytetään 2-nopeuksisten ja Y/D-käynnistyksellä varustettujen kojeiden kanssa). Pistokytkintä voidaan käyttää erottamiseen, kun laitteen nimellisvirta ei ylitä 16A:a eikä laitteen kokonaisteho ole suurempi kuin 3 kw.
