1 Käyttöohje RFSM8000 OHJELMISTOPOHJAINEN RADIOMODEMI NOPEAAN TIEDONSIIRTOON HF- JA VHF-TAAJUUKSILLA Ohjelmointi: RFSM-IDE Group Laatinut: Matti Niemelä-OH2ZT 2008

2 Sisällysluettelo Yleistä RFSM8000-ohjelmasta (Versio 0.529) Osa 1. Päävalikot Osa2. Asetukset Osa3. Signaalinäyttö Osa4. Sähköpostin käyttö Osa5. Onneaan kokeilevan pikaohje Osa 6. Kaukokäyttö

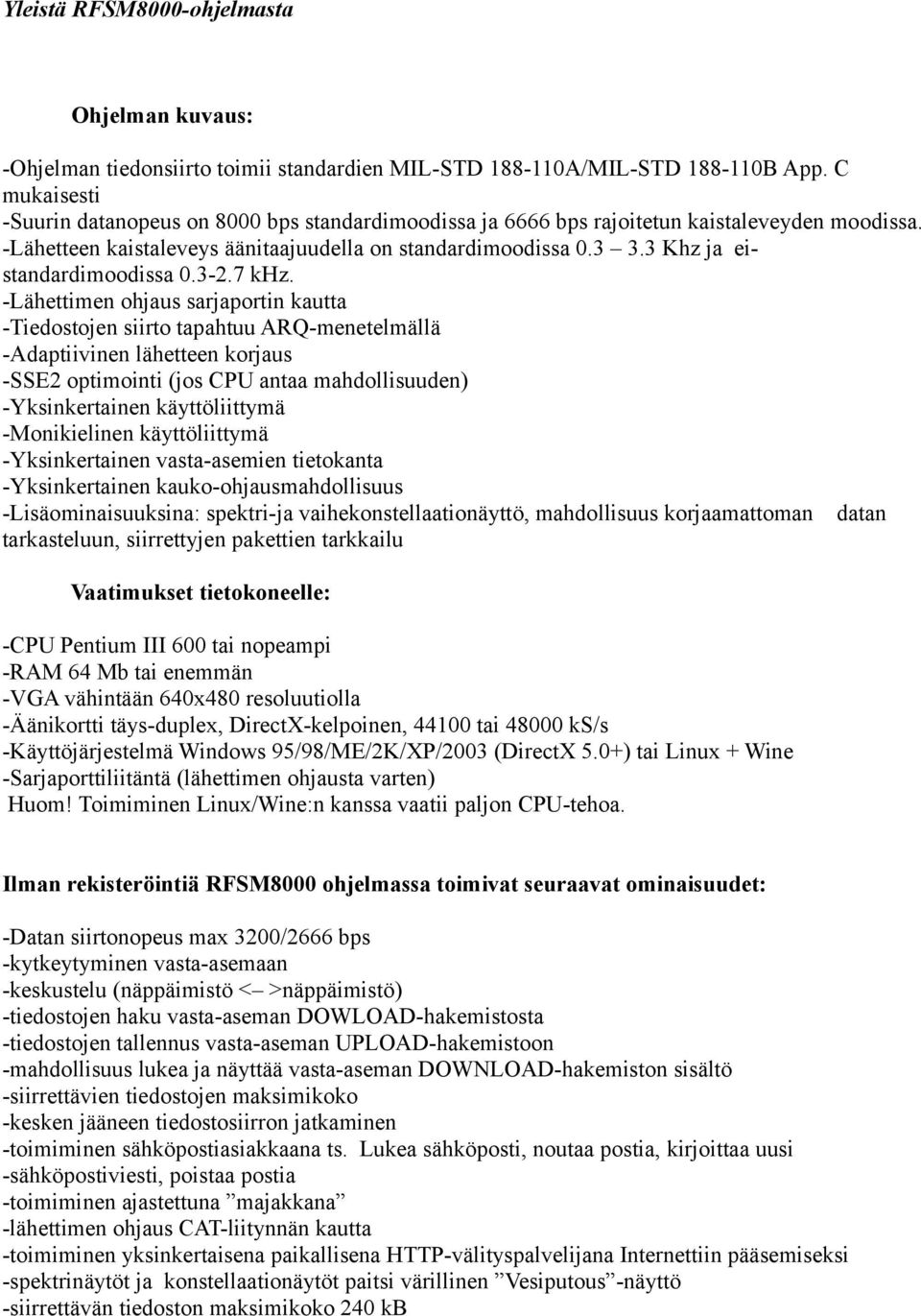

3 Yleistä RFSM8000-ohjelmasta Ohjelman kuvaus: -Ohjelman tiedonsiirto toimii standardien MIL-STD A/MIL-STD B App. C mukaisesti -Suurin datanopeus on 8000 bps standardimoodissa ja 6666 bps rajoitetun kaistaleveyden moodissa. -Lähetteen kaistaleveys äänitaajuudella on standardimoodissa Khz ja eistandardimoodissa khz. -Lähettimen ohjaus sarjaportin kautta -Tiedostojen siirto tapahtuu ARQ-menetelmällä -Adaptiivinen lähetteen korjaus -SSE2 optimointi (jos CPU antaa mahdollisuuden) -Yksinkertainen käyttöliittymä -Monikielinen käyttöliittymä -Yksinkertainen vasta-asemien tietokanta -Yksinkertainen kauko-ohjausmahdollisuus -Lisäominaisuuksina: spektri-ja vaihekonstellaationäyttö, mahdollisuus korjaamattoman datan tarkasteluun, siirrettyjen pakettien tarkkailu Vaatimukset tietokoneelle: -CPU Pentium III 600 tai nopeampi -RAM 64 Mb tai enemmän -VGA vähintään 640x480 resoluutiolla -Äänikortti täys-duplex, DirectX-kelpoinen, tai ks/s -Käyttöjärjestelmä Windows 95/98/ME/2K/XP/2003 (DirectX 5.0+) tai Linux + Wine -Sarjaporttiliitäntä (lähettimen ohjausta varten) Huom! Toimiminen Linux/Wine:n kanssa vaatii paljon CPU-tehoa. Ilman rekisteröintiä RFSM8000 ohjelmassa toimivat seuraavat ominaisuudet: -Datan siirtonopeus max 3200/2666 bps -kytkeytyminen vasta-asemaan -keskustelu (näppäimistö < >näppäimistö) -tiedostojen haku vasta-aseman DOWLOAD-hakemistosta -tiedostojen tallennus vasta-aseman UPLOAD-hakemistoon -mahdollisuus lukea ja näyttää vasta-aseman DOWNLOAD-hakemiston sisältö -siirrettävien tiedostojen maksimikoko -kesken jääneen tiedostosiirron jatkaminen -toimiminen sähköpostiasiakkaana ts. Lukea sähköposti, noutaa postia, kirjoittaa uusi -sähköpostiviesti, poistaa postia -toimiminen ajastettuna majakkana -lähettimen ohjaus CAT-liitynnän kautta -toimiminen yksinkertaisena paikallisena HTTP-välityspalvelijana Internettiin pääsemiseksi -spektrinäytöt ja konstellaationäytöt paitsi värillinen Vesiputous -näyttö -siirrettävän tiedoston maksimikoko 240 kb

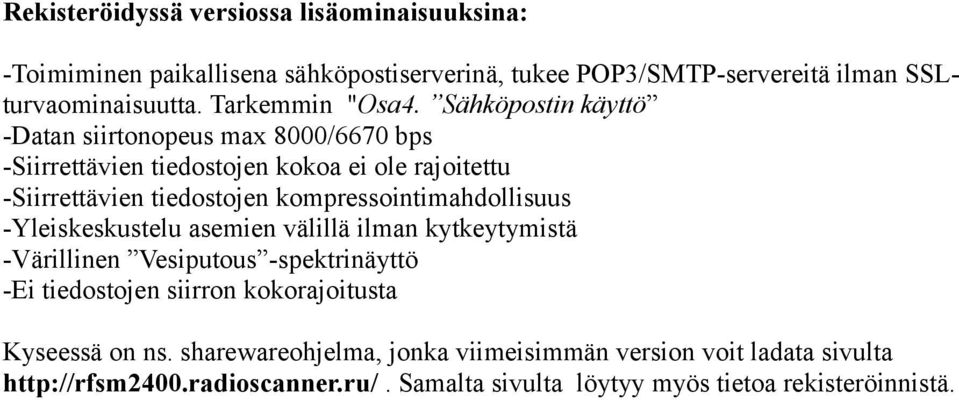

4 Rekisteröidyssä versiossa lisäominaisuuksina: -Toimiminen paikallisena sähköpostiserverinä, tukee POP3/SMTP-servereitä ilman SSLturvaominaisuutta. Tarkemmin "Osa4. Sähköpostin käyttö -Datan siirtonopeus max 8000/6670 bps -Siirrettävien tiedostojen kokoa ei ole rajoitettu -Siirrettävien tiedostojen kompressointimahdollisuus -Yleiskeskustelu asemien välillä ilman kytkeytymistä -Värillinen Vesiputous -spektrinäyttö -Ei tiedostojen siirron kokorajoitusta Kyseessä on ns. sharewareohjelma, jonka viimeisimmän version voit ladata sivulta Samalta sivulta löytyy myös tietoa rekisteröinnistä.

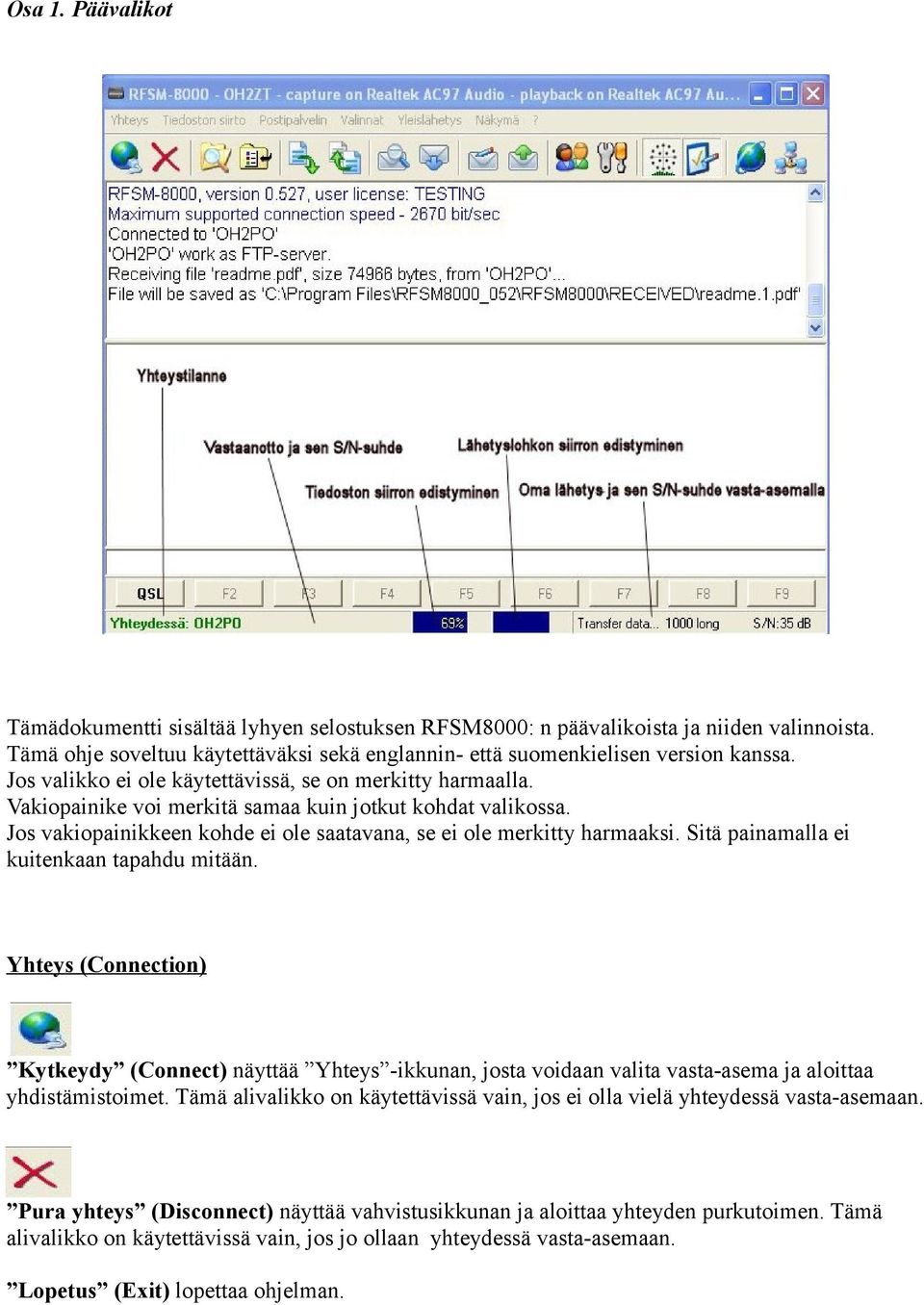

5 Osa 1. Päävalikot Tämädokumentti sisältää lyhyen selostuksen RFSM8000: n päävalikoista ja niiden valinnoista. Tämä ohje soveltuu käytettäväksi sekä englannin- että suomenkielisen version kanssa. Jos valikko ei ole käytettävissä, se on merkitty harmaalla. Vakiopainike voi merkitä samaa kuin jotkut kohdat valikossa. Jos vakiopainikkeen kohde ei ole saatavana, se ei ole merkitty harmaaksi. Sitä painamalla ei kuitenkaan tapahdu mitään. Yhteys (Connection) Kytkeydy (Connect) näyttää Yhteys -ikkunan, josta voidaan valita vasta-asema ja aloittaa yhdistämistoimet. Tämä alivalikko on käytettävissä vain, jos ei olla vielä yhteydessä vasta-asemaan. Pura yhteys (Disconnect) näyttää vahvistusikkunan ja aloittaa yhteyden purkutoimen. Tämä alivalikko on käytettävissä vain, jos jo ollaan yhteydessä vasta-asemaan. Lopetus (Exit) lopettaa ohjelman.

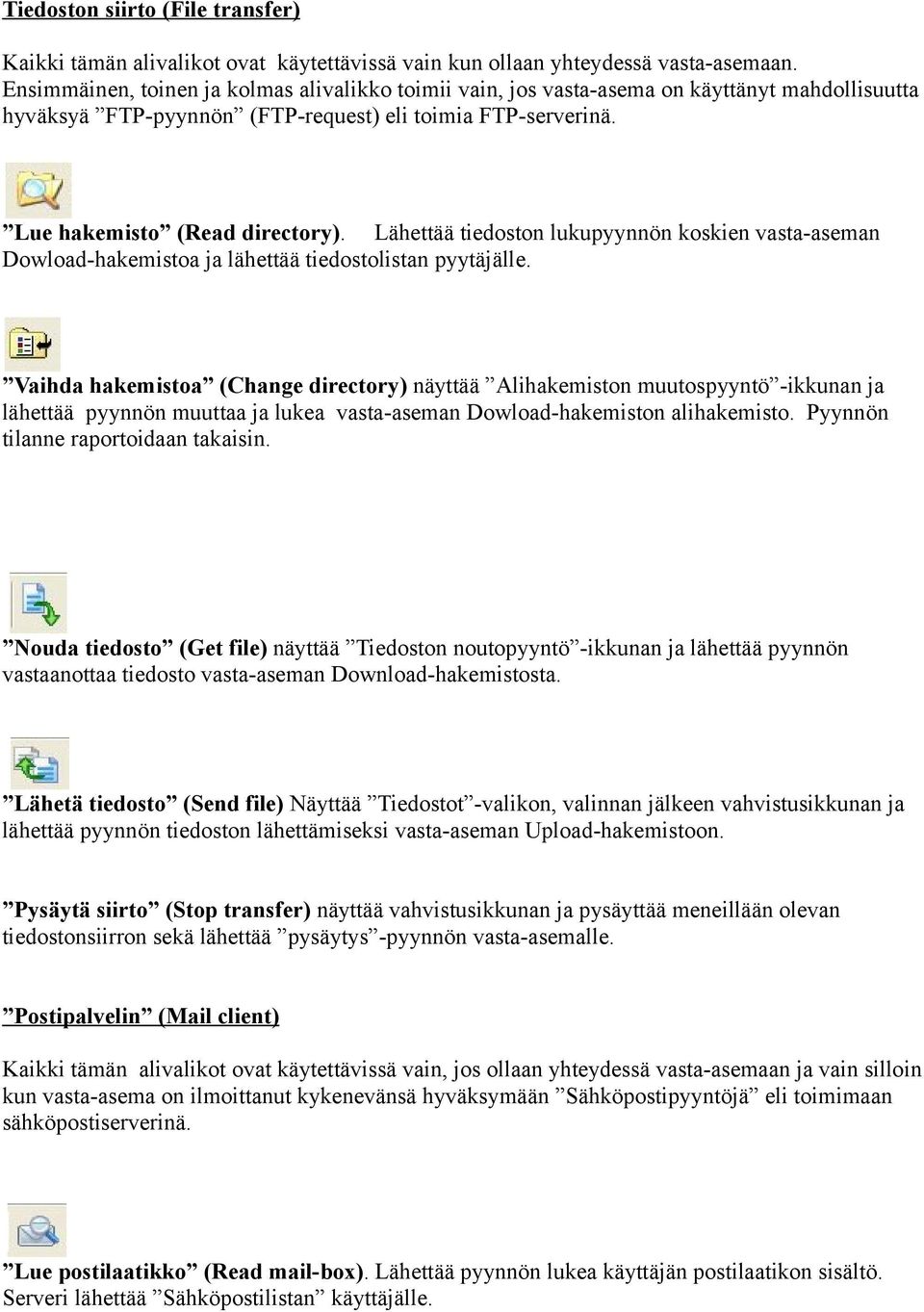

6 Tiedoston siirto (File transfer) Kaikki tämän alivalikot ovat käytettävissä vain kun ollaan yhteydessä vasta-asemaan. Ensimmäinen, toinen ja kolmas alivalikko toimii vain, jos vasta-asema on käyttänyt mahdollisuutta hyväksyä FTP-pyynnön (FTP-request) eli toimia FTP-serverinä. Lue hakemisto (Read directory). Lähettää tiedoston lukupyynnön koskien vasta-aseman Dowload-hakemistoa ja lähettää tiedostolistan pyytäjälle. Vaihda hakemistoa (Change directory) näyttää Alihakemiston muutospyyntö -ikkunan ja lähettää pyynnön muuttaa ja lukea vasta-aseman Dowload-hakemiston alihakemisto. Pyynnön tilanne raportoidaan takaisin. Nouda tiedosto (Get file) näyttää Tiedoston noutopyyntö -ikkunan ja lähettää pyynnön vastaanottaa tiedosto vasta-aseman Download-hakemistosta. Lähetä tiedosto (Send file) Näyttää Tiedostot -valikon, valinnan jälkeen vahvistusikkunan ja lähettää pyynnön tiedoston lähettämiseksi vasta-aseman Upload-hakemistoon. Pysäytä siirto (Stop transfer) näyttää vahvistusikkunan ja pysäyttää meneillään olevan tiedostonsiirron sekä lähettää pysäytys -pyynnön vasta-asemalle. Postipalvelin (Mail client) Kaikki tämän alivalikot ovat käytettävissä vain, jos ollaan yhteydessä vasta-asemaan ja vain silloin kun vasta-asema on ilmoittanut kykenevänsä hyväksymään Sähköpostipyyntöjä eli toimimaan sähköpostiserverinä. Lue postilaatikko (Read mail-box). Lähettää pyynnön lukea käyttäjän postilaatikon sisältö. Serveri lähettää Sähköpostilistan käyttäjälle.

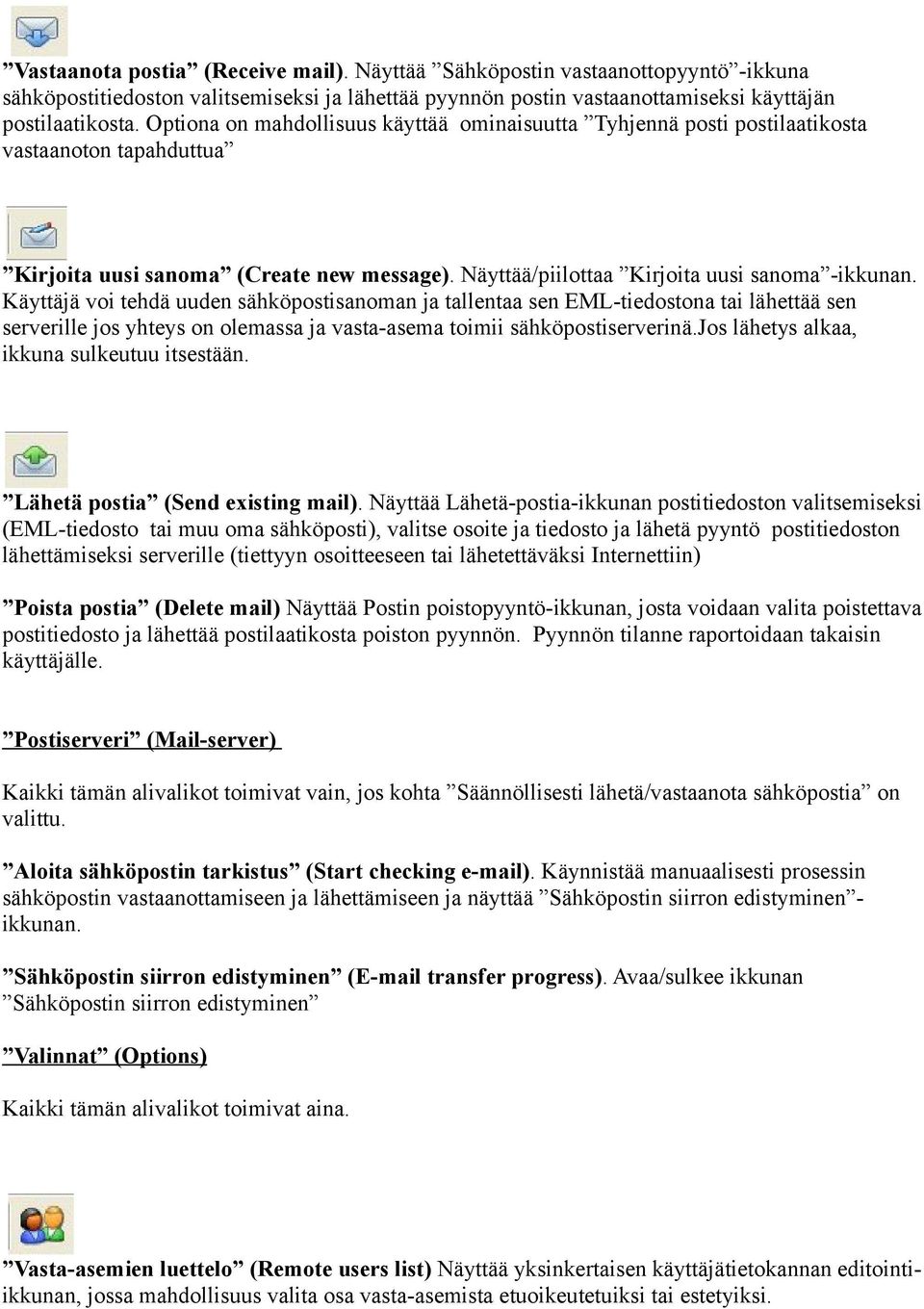

7 Vastaanota postia (Receive mail). Näyttää Sähköpostin vastaanottopyyntö -ikkuna sähköpostitiedoston valitsemiseksi ja lähettää pyynnön postin vastaanottamiseksi käyttäjän postilaatikosta. Optiona on mahdollisuus käyttää ominaisuutta Tyhjennä posti postilaatikosta vastaanoton tapahduttua Kirjoita uusi sanoma (Create new message). Näyttää/piilottaa Kirjoita uusi sanoma -ikkunan. Käyttäjä voi tehdä uuden sähköpostisanoman ja tallentaa sen EML-tiedostona tai lähettää sen serverille jos yhteys on olemassa ja vasta-asema toimii sähköpostiserverinä.jos lähetys alkaa, ikkuna sulkeutuu itsestään. Lähetä postia (Send existing mail). Näyttää Lähetä-postia-ikkunan postitiedoston valitsemiseksi (EML-tiedosto tai muu oma sähköposti), valitse osoite ja tiedosto ja lähetä pyyntö postitiedoston lähettämiseksi serverille (tiettyyn osoitteeseen tai lähetettäväksi Internettiin) Poista postia (Delete mail) Näyttää Postin poistopyyntö-ikkunan, josta voidaan valita poistettava postitiedosto ja lähettää postilaatikosta poiston pyynnön. Pyynnön tilanne raportoidaan takaisin käyttäjälle. Postiserveri (Mail-server) Kaikki tämän alivalikot toimivat vain, jos kohta Säännöllisesti lähetä/vastaanota sähköpostia on valittu. Aloita sähköpostin tarkistus (Start checking ). Käynnistää manuaalisesti prosessin sähköpostin vastaanottamiseen ja lähettämiseen ja näyttää Sähköpostin siirron edistyminen ikkunan. Sähköpostin siirron edistyminen ( transfer progress). Avaa/sulkee ikkunan Sähköpostin siirron edistyminen Valinnat (Options) Kaikki tämän alivalikot toimivat aina. Vasta-asemien luettelo (Remote users list) Näyttää yksinkertaisen käyttäjätietokannan editointiikkunan, jossa mahdollisuus valita osa vasta-asemista etuoikeutetuiksi tai estetyiksi.

8 Asetukset (Preferences). Näyttää Valinnat ikkunan. Sen tärkeimmät valinnat kuvataan myöhemmin tässä ohjeessa. Signaalinäyttö (Tuning to signal). Näyttää/piilottaa Signaalinäyttö -ikkunan. Ikkunaan on mahdollisuus valita erilaisia spektrinäyttöjä tai korjaamattoman datan näyttö. Vaihekonstellaationäytöltä voidaan seurata lähetteen laatua. Lisäksi on näytöt taajuusvirheille ja mahdollisuus sen korjaamiseen. Vasemmassa reunassa on vastaanotetun signaalin tason ilmaisinpalkki, jossa taso on syytä pitää vihreän alueen alalaidassa. Pakettimonitori (Packet monitor) Näyttää/piilottaa Paketti monitori -ikkunan. Ikkunassa näkyy kaikki oikein vastaanotetut paketit vaikka ei oltaisi yhteydessäkään. Yleislähetys (Broadcast). Tämän kaikki alivalikot toimivat aina. Majakka-moodi (Beacon mode) Sallii/estää Majakkakäytön, joka säännöllisin väliajoin lähettää automaattisesti. Jos valitaan sallituksi, avautuu Käynnistä majakka -ikkuna, josta voidaan valita majakan lähettämä datatiedosto ja signaalin moodi (nopeus) sekä lähetyksen ajoitus. Yleislähetyskeskustelu (Broadcast chat) Sallii/estää yleisen keskustelun taajuudella olevien kaikkien asemien välillä (toimii vain ei-kytkeytyneessä tilassa). Näyttö (View) Tämän kaikki alivalikot toimivat aina. Näytä valikkorivi (Show toolbar) Näyttää/piilottaa valikkorivin (kuvilla varustetut valintanappulat pääikkunan yläosassa)

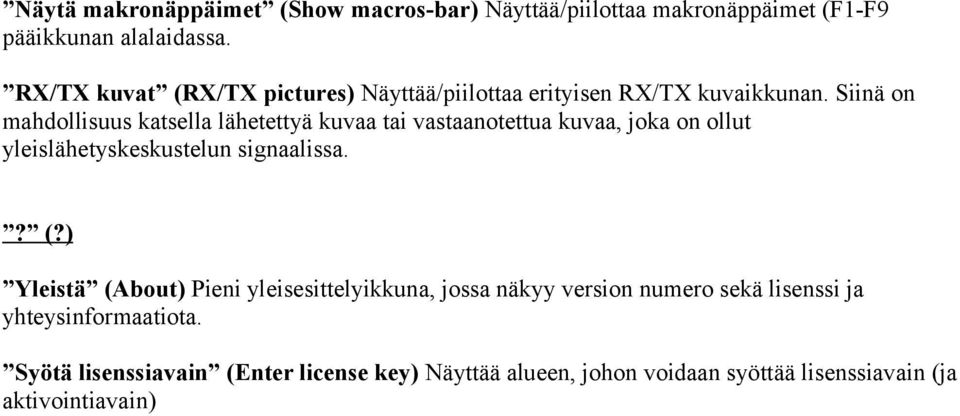

9 Näytä makronäppäimet (Show macros-bar) Näyttää/piilottaa makronäppäimet (F1-F9 pääikkunan alalaidassa. RX/TX kuvat (RX/TX pictures) Näyttää/piilottaa erityisen RX/TX kuvaikkunan. Siinä on mahdollisuus katsella lähetettyä kuvaa tai vastaanotettua kuvaa, joka on ollut yleislähetyskeskustelun signaalissa.? (?) Yleistä (About) Pieni yleisesittelyikkuna, jossa näkyy version numero sekä lisenssi ja yhteysinformaatiota. Syötä lisenssiavain (Enter license key) Näyttää alueen, johon voidaan syöttää lisenssiavain (ja aktivointiavain)

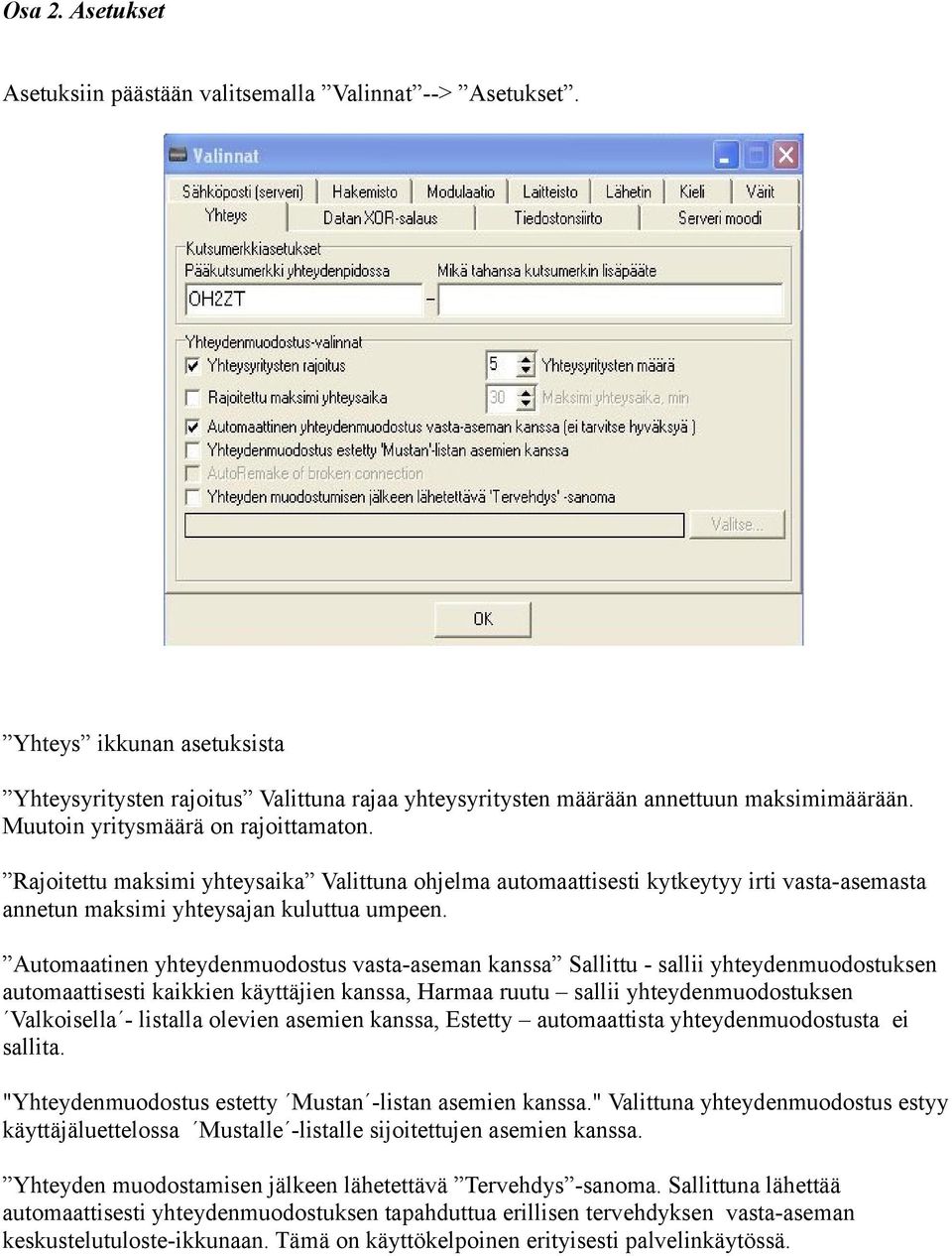

10 Osa 2. Asetukset Asetuksiin päästään valitsemalla Valinnat --> Asetukset. Yhteys ikkunan asetuksista Yhteysyritysten rajoitus Valittuna rajaa yhteysyritysten määrään annettuun maksimimäärään. Muutoin yritysmäärä on rajoittamaton. Rajoitettu maksimi yhteysaika Valittuna ohjelma automaattisesti kytkeytyy irti vasta-asemasta annetun maksimi yhteysajan kuluttua umpeen. Automaatinen yhteydenmuodostus vasta-aseman kanssa Sallittu - sallii yhteydenmuodostuksen automaattisesti kaikkien käyttäjien kanssa, Harmaa ruutu sallii yhteydenmuodostuksen Valkoisella - listalla olevien asemien kanssa, Estetty automaattista yhteydenmuodostusta ei sallita. "Yhteydenmuodostus estetty Mustan -listan asemien kanssa." Valittuna yhteydenmuodostus estyy käyttäjäluettelossa Mustalle -listalle sijoitettujen asemien kanssa. Yhteyden muodostamisen jälkeen lähetettävä Tervehdys -sanoma. Sallittuna lähettää automaattisesti yhteydenmuodostuksen tapahduttua erillisen tervehdyksen vasta-aseman keskustelutuloste-ikkunaan. Tämä on käyttökelpoinen erityisesti palvelinkäytössä.

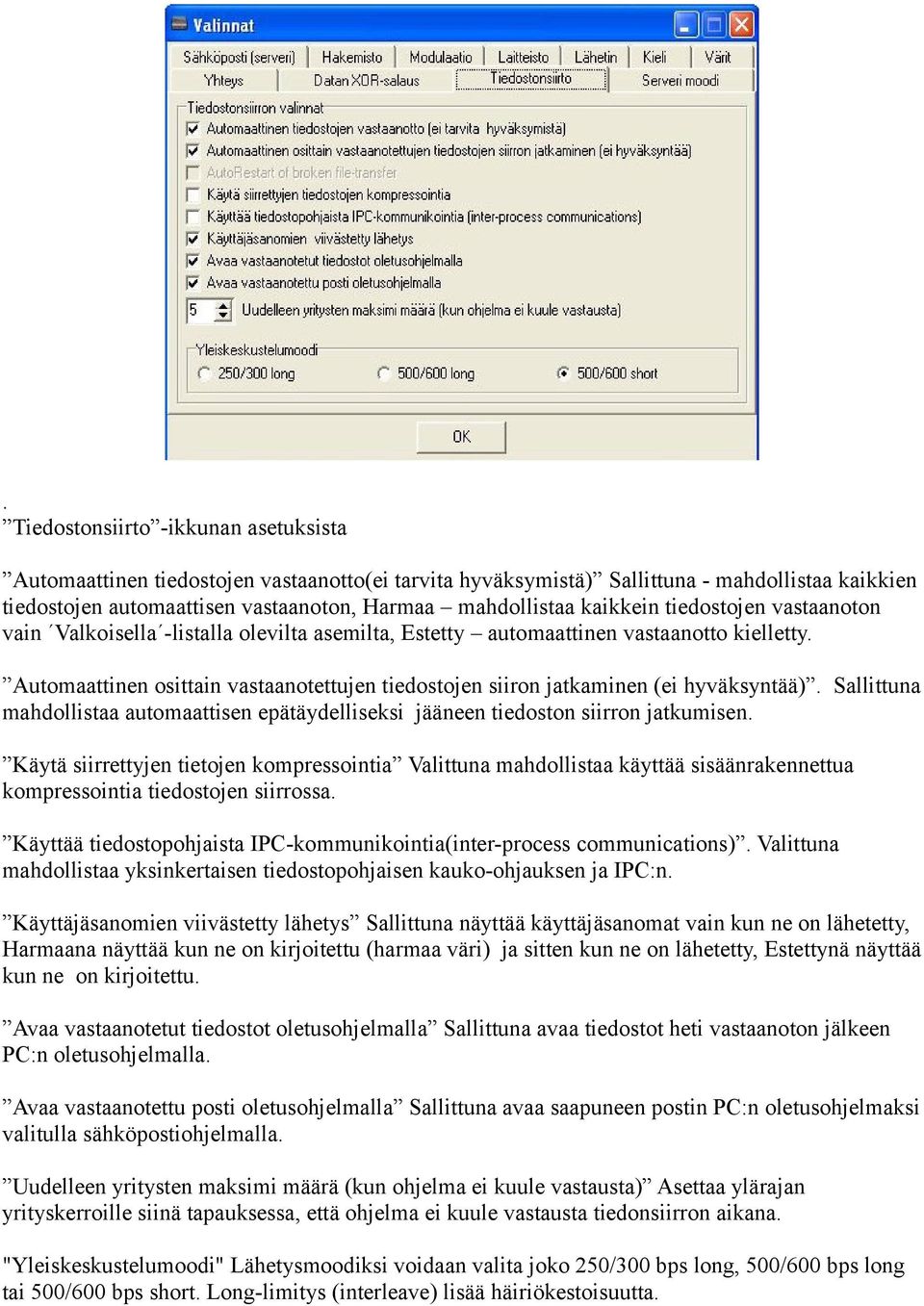

11 . Tiedostonsiirto -ikkunan asetuksista Automaattinen tiedostojen vastaanotto(ei tarvita hyväksymistä) Sallittuna - mahdollistaa kaikkien tiedostojen automaattisen vastaanoton, Harmaa mahdollistaa kaikkein tiedostojen vastaanoton vain Valkoisella -listalla olevilta asemilta, Estetty automaattinen vastaanotto kielletty. Automaattinen osittain vastaanotettujen tiedostojen siiron jatkaminen (ei hyväksyntää). Sallittuna mahdollistaa automaattisen epätäydelliseksi jääneen tiedoston siirron jatkumisen. Käytä siirrettyjen tietojen kompressointia Valittuna mahdollistaa käyttää sisäänrakennettua kompressointia tiedostojen siirrossa. Käyttää tiedostopohjaista IPC-kommunikointia(inter-process communications). Valittuna mahdollistaa yksinkertaisen tiedostopohjaisen kauko-ohjauksen ja IPC:n. Käyttäjäsanomien viivästetty lähetys Sallittuna näyttää käyttäjäsanomat vain kun ne on lähetetty, Harmaana näyttää kun ne on kirjoitettu (harmaa väri) ja sitten kun ne on lähetetty, Estettynä näyttää kun ne on kirjoitettu. Avaa vastaanotetut tiedostot oletusohjelmalla Sallittuna avaa tiedostot heti vastaanoton jälkeen PC:n oletusohjelmalla. Avaa vastaanotettu posti oletusohjelmalla Sallittuna avaa saapuneen postin PC:n oletusohjelmaksi valitulla sähköpostiohjelmalla. Uudelleen yritysten maksimi määrä (kun ohjelma ei kuule vastausta) Asettaa ylärajan yrityskerroille siinä tapauksessa, että ohjelma ei kuule vastausta tiedonsiirron aikana. "Yleiskeskustelumoodi" Lähetysmoodiksi voidaan valita joko 250/300 bps long, 500/600 bps long tai 500/600 bps short. Long-limitys (interleave) lisää häiriökestoisuutta.

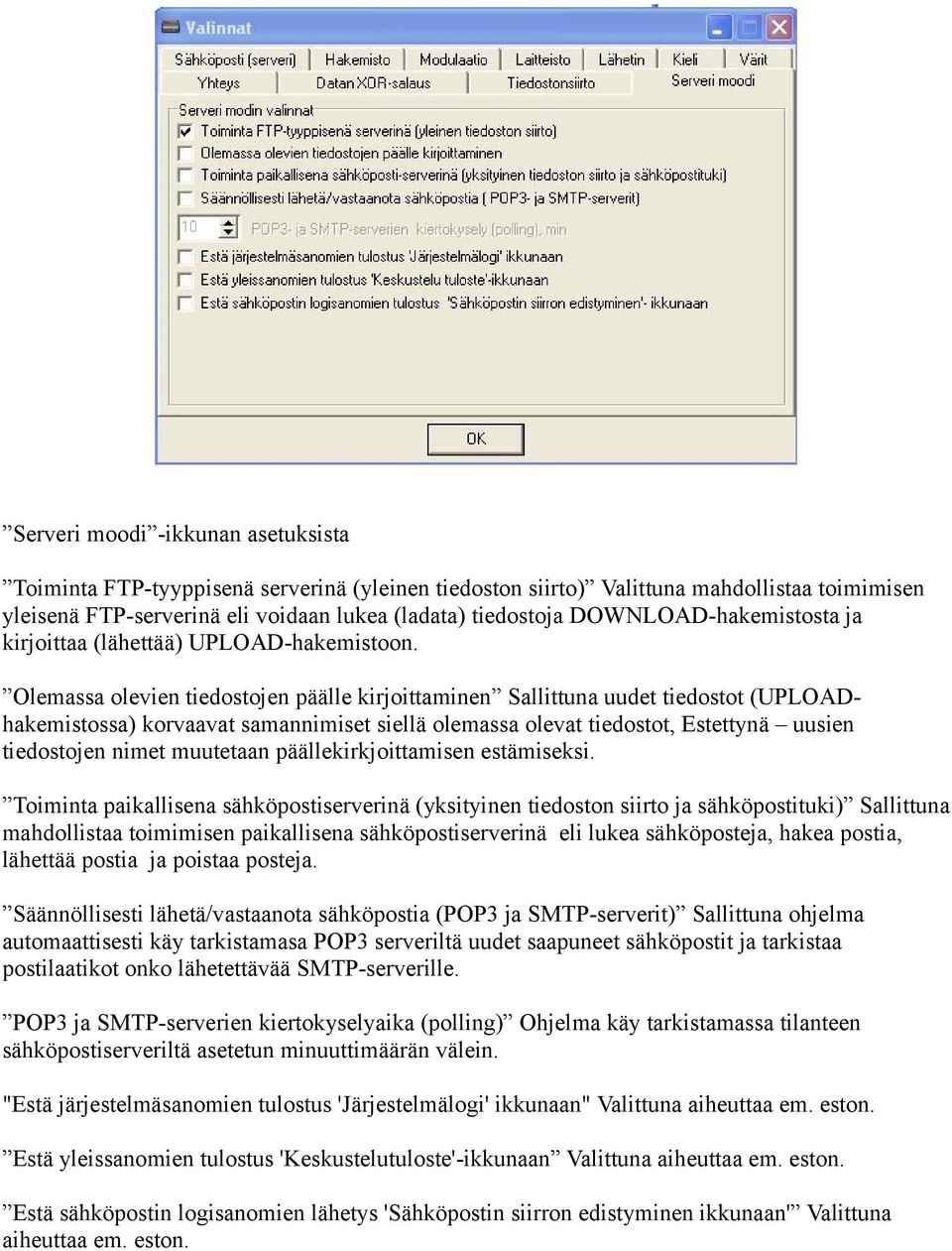

12 Serveri moodi -ikkunan asetuksista Toiminta FTP-tyyppisenä serverinä (yleinen tiedoston siirto) Valittuna mahdollistaa toimimisen yleisenä FTP-serverinä eli voidaan lukea (ladata) tiedostoja DOWNLOAD-hakemistosta ja kirjoittaa (lähettää) UPLOAD-hakemistoon. Olemassa olevien tiedostojen päälle kirjoittaminen Sallittuna uudet tiedostot (UPLOADhakemistossa) korvaavat samannimiset siellä olemassa olevat tiedostot, Estettynä uusien tiedostojen nimet muutetaan päällekirkjoittamisen estämiseksi. Toiminta paikallisena sähköpostiserverinä (yksityinen tiedoston siirto ja sähköpostituki) Sallittuna mahdollistaa toimimisen paikallisena sähköpostiserverinä eli lukea sähköposteja, hakea postia, lähettää postia ja poistaa posteja. Säännöllisesti lähetä/vastaanota sähköpostia (POP3 ja SMTP-serverit) Sallittuna ohjelma automaattisesti käy tarkistamasa POP3 serveriltä uudet saapuneet sähköpostit ja tarkistaa postilaatikot onko lähetettävää SMTP-serverille. POP3 ja SMTP-serverien kiertokyselyaika (polling) Ohjelma käy tarkistamassa tilanteen sähköpostiserveriltä asetetun minuuttimäärän välein. "Estä järjestelmäsanomien tulostus 'Järjestelmälogi' ikkunaan" Valittuna aiheuttaa em. eston. Estä yleissanomien tulostus 'Keskustelutuloste'-ikkunaan Valittuna aiheuttaa em. eston. Estä sähköpostin logisanomien lähetys 'Sähköpostin siirron edistyminen ikkunaan' Valittuna aiheuttaa em. eston.

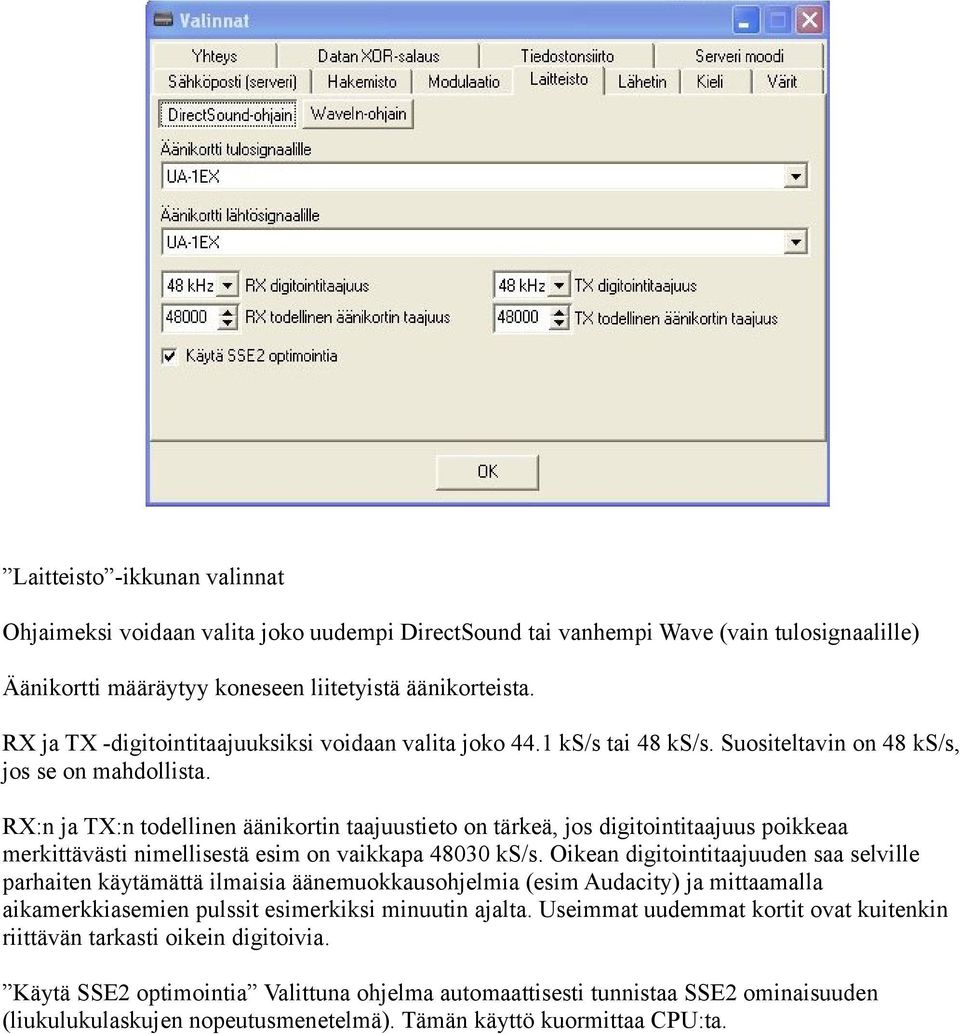

13 Laitteisto -ikkunan valinnat Ohjaimeksi voidaan valita joko uudempi DirectSound tai vanhempi Wave (vain tulosignaalille) Äänikortti määräytyy koneseen liitetyistä äänikorteista. RX ja TX -digitointitaajuuksiksi voidaan valita joko 44.1 ks/s tai 48 ks/s. Suositeltavin on 48 ks/s, jos se on mahdollista. RX:n ja TX:n todellinen äänikortin taajuustieto on tärkeä, jos digitointitaajuus poikkeaa merkittävästi nimellisestä esim on vaikkapa ks/s. Oikean digitointitaajuuden saa selville parhaiten käytämättä ilmaisia äänemuokkausohjelmia (esim Audacity) ja mittaamalla aikamerkkiasemien pulssit esimerkiksi minuutin ajalta. Useimmat uudemmat kortit ovat kuitenkin riittävän tarkasti oikein digitoivia. Käytä SSE2 optimointia Valittuna ohjelma automaattisesti tunnistaa SSE2 ominaisuuden (liukulukulaskujen nopeutusmenetelmä). Tämän käyttö kuormittaa CPU:ta.

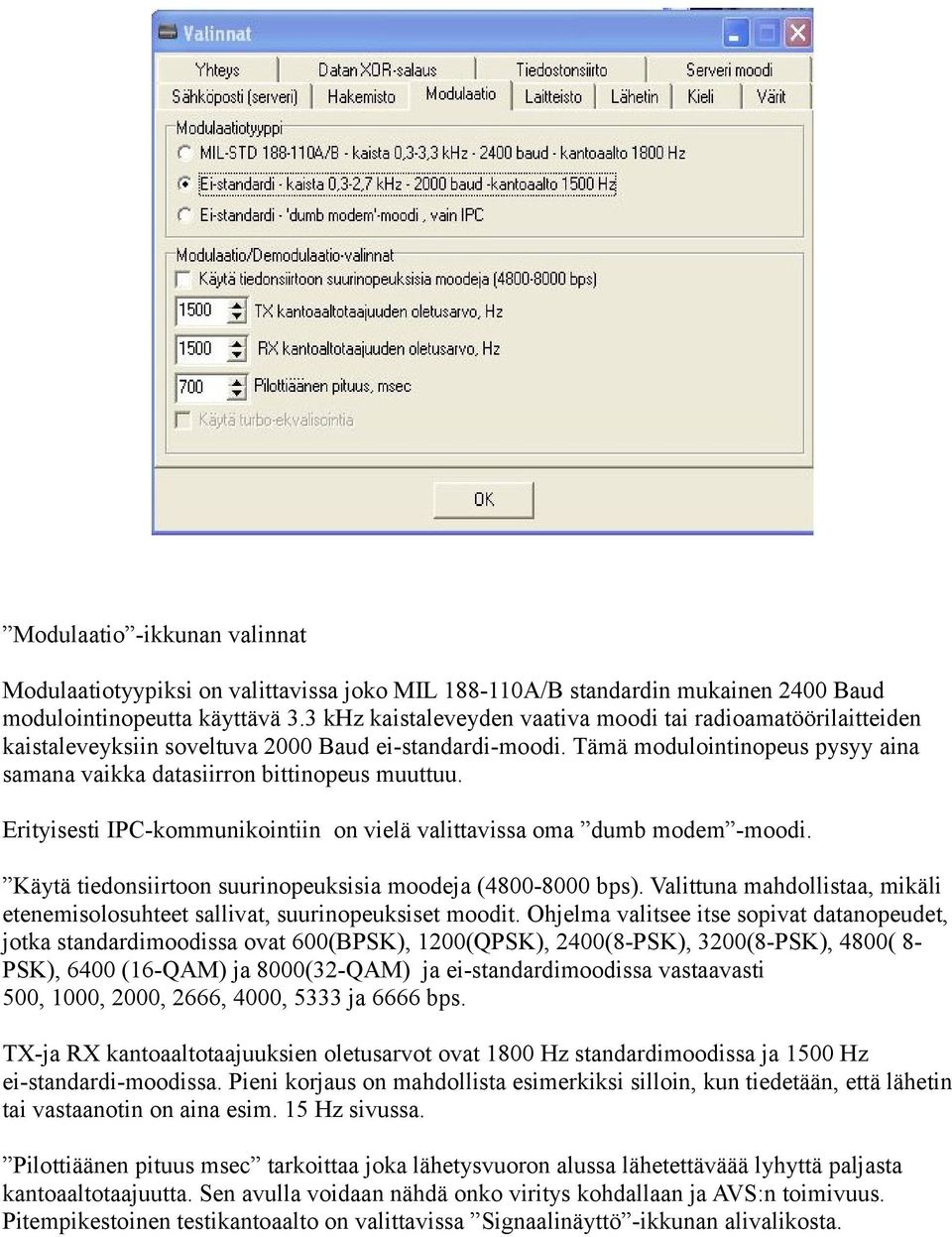

14 Modulaatio -ikkunan valinnat Modulaatiotyypiksi on valittavissa joko MIL A/B standardin mukainen 2400 Baud modulointinopeutta käyttävä 3.3 khz kaistaleveyden vaativa moodi tai radioamatöörilaitteiden kaistaleveyksiin soveltuva 2000 Baud ei-standardi-moodi. Tämä modulointinopeus pysyy aina samana vaikka datasiirron bittinopeus muuttuu. Erityisesti IPC-kommunikointiin on vielä valittavissa oma dumb modem -moodi. Käytä tiedonsiirtoon suurinopeuksisia moodeja ( bps). Valittuna mahdollistaa, mikäli etenemisolosuhteet sallivat, suurinopeuksiset moodit. Ohjelma valitsee itse sopivat datanopeudet, jotka standardimoodissa ovat 600(BPSK), 1200(QPSK), 2400(8-PSK), 3200(8-PSK), 4800( 8PSK), 6400 (16-QAM) ja 8000(32-QAM) ja ei-standardimoodissa vastaavasti 500, 1000, 2000, 2666, 4000, 5333 ja 6666 bps. TX-ja RX kantoaaltotaajuuksien oletusarvot ovat 1800 Hz standardimoodissa ja 1500 Hz ei-standardi-moodissa. Pieni korjaus on mahdollista esimerkiksi silloin, kun tiedetään, että lähetin tai vastaanotin on aina esim. 15 Hz sivussa. Pilottiäänen pituus msec tarkoittaa joka lähetysvuoron alussa lähetettäväää lyhyttä paljasta kantoaaltotaajuutta. Sen avulla voidaan nähdä onko viritys kohdallaan ja AVS:n toimivuus. Pitempikestoinen testikantoaalto on valittavissa Signaalinäyttö -ikkunan alivalikosta.

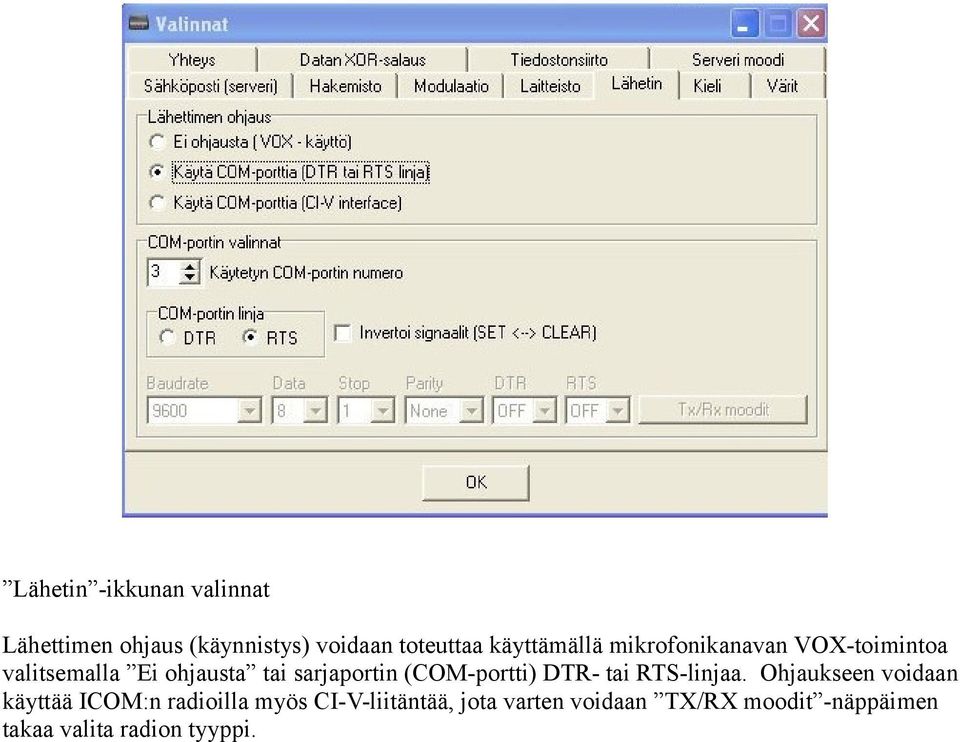

15 Lähetin -ikkunan valinnat Lähettimen ohjaus (käynnistys) voidaan toteuttaa käyttämällä mikrofonikanavan VOX-toimintoa valitsemalla Ei ohjausta tai sarjaportin (COM-portti) DTR- tai RTS-linjaa. Ohjaukseen voidaan käyttää ICOM:n radioilla myös CI-V-liitäntää, jota varten voidaan TX/RX moodit -näppäimen takaa valita radion tyyppi.

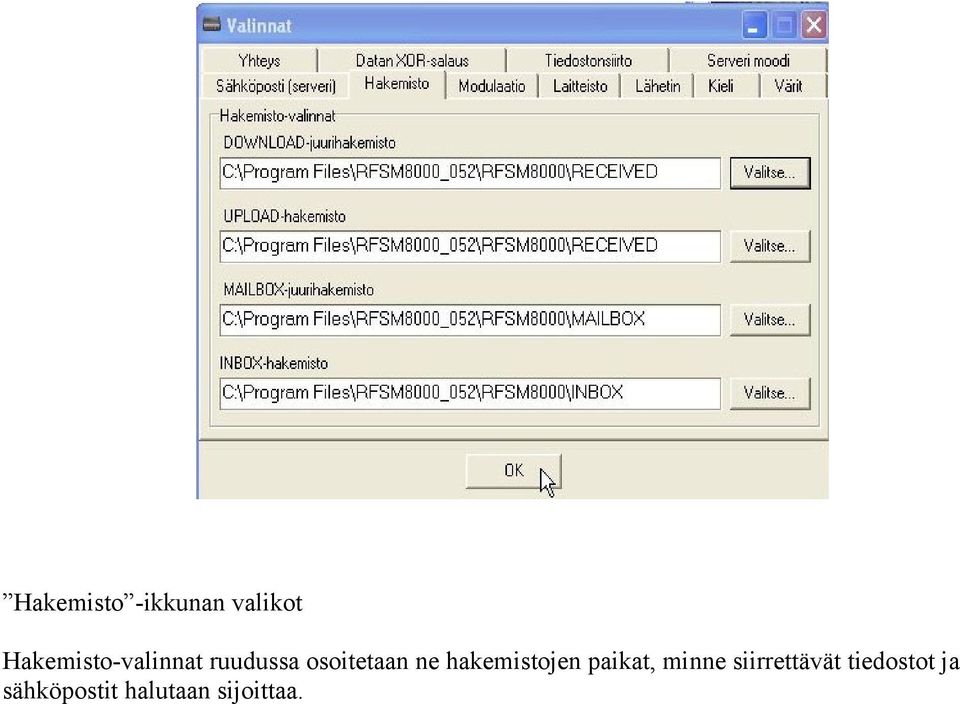

16 Hakemisto -ikkunan valikot Hakemisto-valinnat ruudussa osoitetaan ne hakemistojen paikat, minne siirrettävät tiedostot ja sähköpostit halutaan sijoittaa.

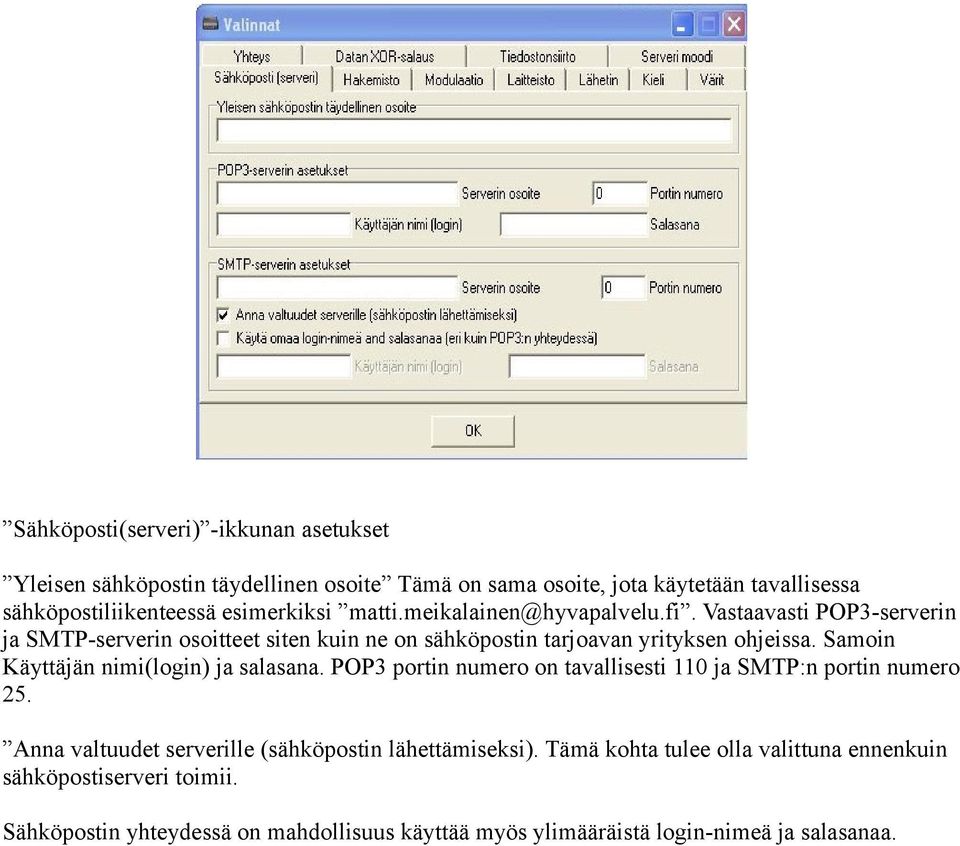

17 Sähköposti(serveri) -ikkunan asetukset Yleisen sähköpostin täydellinen osoite Tämä on sama osoite, jota käytetään tavallisessa sähköpostiliikenteessä esimerkiksi Vastaavasti POP3-serverin ja SMTP-serverin osoitteet siten kuin ne on sähköpostin tarjoavan yrityksen ohjeissa. Samoin Käyttäjän nimi(login) ja salasana. POP3 portin numero on tavallisesti 110 ja SMTP:n portin numero 25. Anna valtuudet serverille (sähköpostin lähettämiseksi). Tämä kohta tulee olla valittuna ennenkuin sähköpostiserveri toimii. Sähköpostin yhteydessä on mahdollisuus käyttää myös ylimääräistä login-nimeä ja salasanaa.

18 Datan XOR-salaus -ikkunan valinnat Lähetys on mahdollista salata XOR-salauksena tekstijonolla tai binääritiedostolla. HUOM.! RADIOAMATÖÖRIKÄYTÖSSÄ EI LÄHETETTÄVÄÄ DATAA SAA SALATA.

19 Kieli -ikkunan valinnat RSFSM8000-ohjelman valikkojen kieli on mahdollista valita oletuksena olevan Englannin kielen lisäksi myös Suomen, Saksan, Espanjan, Italian, Ranskan, Portugalin ja Venäjän kielellä.

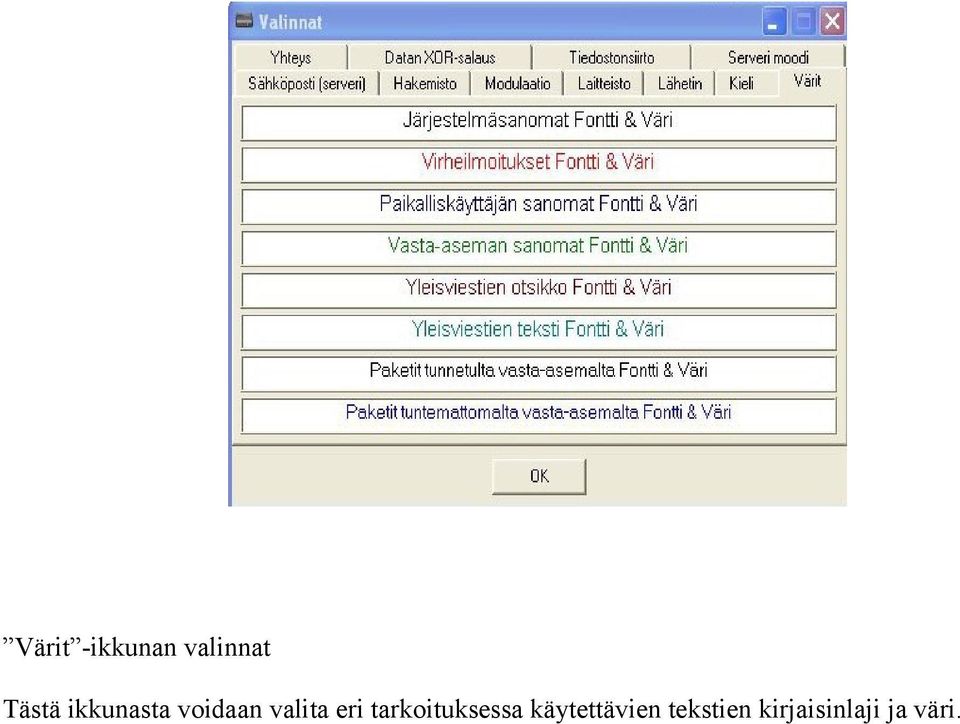

20 Värit -ikkunan valinnat Tästä ikkunasta voidaan valita eri tarkoituksessa käytettävien tekstien kirjaisinlaji ja väri.

21 Osa 3. Signaalinäyttö Signaalinäytön avulla voidaan arvioida vastaanotetun lähetteen laatua esim. etenemisen selektiivistä häipymistä. Katselumoodissa on valittavina on seuraavat näytöt: Spektrinäyttö (lineaarinen) Spektrinäyttö (logaritminen) Vesiputous spektrinäyttö (Väri) Vesiputous spektrinäyttö (Mustavalkoinen) Vastaanotetun datan näyttö Spektrinäytöissä on valittavissa FFT-tarkkuudeksi 64,128, 256 tai 512. FFT-ikkunoinniksi voidaan valita Hanning, Hamming, Blackmann, Blackmann-Harris tai ilman ikkunointifunktiona Lisätoiminteet: Salli oma kuuntelu Lähetä ääntä kantoaaltotaajuudella (pilottisignaali) -15 sec, 30 sec tai 1 min Tulosignaaliksi on mahdollisuus myös valita WAV/PCM-tiedosto. Tämä on logaritminen spektrinäyttö. Näyttöjen valinnat tehdään hiiren oikean puoleisella painikkeella kuvan päältä klikkaamalla. Näytön vasemmassa reunassa on tulosignaalin voimakkuutta osoittava palkki. Riittää, jos se on reippaasti sinisellä alueella. Spektrikuvan keskellä oleva punainen pystyviiva tarkoittaa lähetteen kantoaaltotaajuutta joko 1500 tai 1800 Hz. Oikeassa reunassa on neliössä vaihekonstellaationäyttö, joka kertoo myös lähetteen laadusta. Tiiviit pienellä alueella olevat keräytymät kertovat hyvästä vaihekäyttäytymisestä. Pisteiden määrä vaihtelee datanopeuden mukaan. Ainoa poikkeus on 250/300 bps näyttö, koska tällä nopeudella on käytössä Walsh-koodaus. Tällöin konstellaationäytöstä tulee ympyrä, koska käytössä on napakoordinaatisto. Kulma merkitsee aikaa ja säde signaalin hyvyyttä. Katso kuvasarjaa seuraavalla sivulla. "RX taajuusvirhe"-ikkuna kertoo paljonko vastaanotetun kantoaallon taajuus poikkeaa nimellisestä kantoaaltotaajuudesta (1500 tai 1800 Hz). Vastaanottimen viritysvirheen voi korjata em. ikkunan alla olevasta säädöstä "RX kantoaaltotaajuus"

22 Musta-valkoinen "Vesiputous"-spektri Vastaanotetun raakadatan (korjaamattoman datan) näyttö Vaihenäytöt eri nopeuksilla 2000/2400 Baud Perusmodulointi 2000/2400 bps 2666/3200 bps 4000/4800 bps 250/300 bps Walsh-koodaus 5333/6400 bps 500/600 bps 6666/8000 bps 1000/1200 bps

23 Osa4. Sähköpostin käyttö RFSM8000:n käyttö sähköpostin välittämiseen Nykyinen RFSM8000 tukee kahdenlaista sähköpostin välitystä. Tapaus 1. Toinen käyttäjä on ilman todellista sähköpostipalvelua (vain RFSM-serverin kautta) ja toisella on todellinen sähköpostiyhteys. Tapaus 2. Kummallakaan ei ole sähköpostia (molemmat vain RFSM-serverin kautta). Tietysti RFSM-serverillä täytyy olla Internetyhteys ja omistaa sähköpostiosoitteen. Jotta RFSM8000 voidaan käyttää sähköpostiserverinä, asetuksista tulee olla valittu Serveri moodi -ikkunassa molemmat kohdat Toiminta paikallisena sähköpostiserverinä (yksityinen tiedoston siirto ja sähköpostituki) ja Säännöllisesti lähetä/vastaanota sähköpostia (POP3- ja SMTP-serverit). Lisäksi kohdassa Sähköposti(serveri) tulee antaa yhteyttä varten normaalin sähköpostiyhteyden vaatimat tiedot. Kaikki palvelinasiakkaat käyttävät yhtä yhteistä serverin sähköpostiosoitetta lähetettäessä tai vastaanotettaessa sähköpostia. Alemmat palvelinasiakkaat erotellaan kutsumerkkien perusteella Aihe- (Subject) -kentässä. Tästä tarkemmin alempana. RFSM8000 voidaan käyttää mikä hetki tahansa sähköpostin palvelinasiakkaana, jos serveri sitä tukee. Sähköpostin lähettäminen: Sähköpostin lähettämiseksi mihin tahansa osoitteeseen, asiakkaan tulee etukäteen tehdä sähköpostisanoma millä tahansa sähköpostiohjelmalla (esim. Outlook Express) ja tallentaa se *.emltiedostona. Tämä tiedosto sitten lähetetään RFSM-8000:n avulla RFSM-serverille. Uusimmissa versioissa on myös mahdollisuus tehdä tiedosto RFSM8000:lla Postipalvelin -valikossa kohdasta Kirjoita uusi sanoma ja tallentaa se *:eml-muodossa tai lähettää heti. Myöhemmin sitten sähköpostiserveri automaattisesti lähettää välitetyn sähköpostiviestin todelliseen sähköpostiosoitteeseen. Kohtaan Aihe (Subject) lisätään automaattisesti palvelinasiakkaan kutsumerkki tai se voidaan valita valmiiksi Kirjoita uusi sanoma -kohdassa, jos sitä halutaan käyttää. Sähköpostin vastaanotto: Serveri vastaanottaa minkä tahansa palvelinasiakkaan sähköpostiviestin automaattisesti. Vastaanotettu viesti tallentuu asiakkaan postilaatikkoon. Asiakkaan täytyy manuaalisesti noutaa sähköpostit omasta postilaatikostaan ollessaan kytkeytyneenä serverille. Vastaanotetut sähköpostit sijoitetaan asiakkaan alihakemistoon INBOX Asiakkaiden erottelemiseksi, minkä tahansa sähköpostiviestin Aihe (Subject)-kentässä tulee ensimmäisenä sanana ollaa asiakkaan kutsumerkki ja asiakkaalla tulee olla serverillä oma postilaatikko. Näin serveri osaa sijoittaa sähköpostin oikein asiakkaan postilaatikkoon. Muussa

24 tapauksessa sähköposti joutuu serverin alihakemistoon INBOX. Lähettäjä voi antaa useita kutsumerkkejä, kun ne on sulkeissa <> esim Aihe: <Käyttäjä1> <Käyttäjä2> <Käyttäjä3> Tervehdys täältä! Tässä tapauksessa vastaanotettu sähköposti kopioidaan kaikkiin em. käyttäjien postilaatikoihin. Jos sulkeissa olevaa sähköpostilaatikkoa (koskee vain niitä) ei ole, niin sitten se tehdään. Kaksi esimerkkiä sähköpostin käytöstä: Esimerkki 1. Toinen käyttäjä on ilman sähköpostia ja toisella se on. Pekan kutsumerkki on OH2PPP ja Pekalla ei ole sähköpostia (ei Internet-yhteyttä) Pekka käyttää RFSM-serveriä, jonka sähköpostiosoite on Pekka haluaa lähettää sähköpostia Mikolle, jonka todellinen sähköpostiosoite on Pekka halua Aiheen (Subject) nimeksi Tervehdys täältä. Pekan täytyy tehdä ensin *.eml-tiedosto, jossa kenttään Vastaanottaja (To) tulee Mikon normaali sähköpostiosoite kytkeytyy RFSM-serverille (sähköpostiosoite Sitten Pekka lähettää tämän *.eml-tiedoston serverille. Pekan RFSM-serveri automaattisesti lisää Pekan kutsumerkin Aihe (Subject)-kentän loppuun ja lähettää Pekan sähköpostin Mikolle. Mikko vastaanottaa sähköpostia osoitteesta ja sen Aihe (Subject)-kentässä lukee Tervehdys täältä (from OH2PPP) Kun Mikko haluaa vastata Pekalle, Vastaanottaja (To) kenttään tulee ja Aihe (Subject)-kenttään ensimmäiseksi Pekan kutsumerkki OH2PPP eli esim. OH2PPP Terve Pekka! Mikko lähettää tämän millä tahansa sähköpostiyhteydellä. Kun Pekan käyttämä RFSM-serveri vastaanottaa tämän sähköpostin, se tulkitsee Aihe (Subject)kentän ensimmäisen sanan ja sijoittaa sähköpostin laatikkoon OH2PPP. Kun Pekka sitten joskus kytkeytyy jälleen RFSM-serveriinsä, hänen täytyy manuaalisesti tarkistaa oman postilaatikkonsa sisältö ja ja hakea tämä sähköposti. Esimerkki 2. Kummallakaan käyttäjällä ei ole sähköpostia käytössä. Pekan kutsumerkki on OH2PPP ja Pekalla ei ole sähköpostia (ei Internet-yhteyttä) Pekka käyttää RFSM-serveriä, jonka sähköpostiosoite on Pekka haluaa lähettää sähköpostia Markolle, jonka kutsumerkki on OG3RRR. Markolla ei myöskään ole sähköpostia eikä Internet-yhteyttä, mutta Marko käyttää RFSM-serveriä,

25 jonka osoite on Pekka kirjoittelee sähköpostiviestin. Kohtaan Vastaanottaja (To): ja kenttään Aihe (Subject): OG3RRR Terve Marko! ja kytkeytyy RFSM-serverilleen ja lähettää tämän *.emltiedoston serverille. Pekan serveri (jonka osoite oli ) automaattisesti lisää Pekan kutsumerkin Aihe (subject)-kentän loppuun ja lähettää Pekan sähköpostin osoitteeseen Aihe (Subject)-kentässä lukee OG3RRR Terve Marko! (from OH2PPP) Markon RFSM-serveri (jonka osoite on vastaanottaa tämän sähköpostin, ilmaisee Aihe(Subject)-kentän ensimmäisen sanan ja sijoittaa postin laatikkoon OG3RRR. Kun Marko kytkeytyy aikanaan RFSM-serverilleen, hänen täytyy manuaalisesti tarkistaa postilaatikkonsa sisältö ja hakea postinsa. Jos Marko haluaa vastata Pekalle, hän kirjoittaa sähköpostitiedoston, jonka Vastaanottaja (o): ja Aihe(Subject): OH2PPP (esim OH2PPP Terve Pekka ). Sitten Markon täytyy kytkeytyä RFSM-serverilleen ja lähettää tämä *.eml-tiedosto. Markon RFSM-serveri lisää Markon kutsumerkin Aihe(Subject)-kentän loppuun (OH2PPP Terve Pekka (from OG3RRR)) Markon RFSM-serveri lähettää tämän Pekan RFSM-serverille. Kun Pekan RFSM-serveri vastaanottaa tämän sähköpostin, se ensin tunnistaa Aihe(Subject)-kentän ensimmäisen sanan ja sijoittaa automaattisesti postin laatikkoon OH2PPP. Kun Pekka sitten aikanaan kytkeytyy RFSM-serverille, hänen täytyy manuaalisesti käydä lukemassa postilaatikkonsa ja hakea postinsa.

26 Osa 5. Onneaan kokeilevan pikaohje. Pikaohje RFSM8000:n käyttöönottoon tiedostojen siirtoa varten Tämän pikaohjeen käyttö perustuu ohjelmassa ensi kertaa käynnistettäessä valmiina oleviin asetusarvoihin. Oletus: Käytettävissä PC, jossa käyttöjärjestelmänä Windows 95 - Windows XP Nopeus P III 600 MHz tai parempi Tietokoneessa on sisäänrakennettu tai ulkoinen äänikortti, joka toimii täys-duplex S/s Lähetinvastaanottimesi äänilähtö ja mikronikanava on kytketty äänikortin kanssa Sinulla on sarjaportin kautta lähettimen käynnistämisen ohjausmahdollisuus (PTT-ohjaus) Käynnistä itsepurkautuva rfsm8000_v0529.exe tiedostoja ja tallenna ohjelma haluamaasi hakemistoon. Käynnistä ohjelma RFSM8000. Oletusarvoisesti ohjelma käynnistyy Englanninkielisenä. Valitse päänäytöltä Options -> Preferences ->Language ja sieltä Suomi. Nyt käyttöliittymäsi tekstit on Suomen kielellä. Samasta kohtaa nyt "Valinnat" ->"Asetukset" -> "Yhteys". Kirjoita tähän oma kutsumerkkisi. Samasta Asetukset kohdasta valitse "Laitteisto" ja sieltä äänikortti, mikä tai mitkä on koneessasi tarjolla. Samoin kohdasta "Modulaatio"valitse "Ei -standardi kaista khz baud- kantoaalto 1500 Hz" Edelleen asetukset kohdasta "Lähetin" ja sieltä COM-portin numero, joka on käytössä PTT_ohjauksessa. Päänäytöltä "Valinnat" -> "Signaalinäyttö". Kohinainen signaalispektri pitäisi olla näkyvissä oli lähetystä tai ei. Tarkista Äänikortin Lin-in/Mic-tasot. Valitse päänäytöltä Yhteys -> Kytkeydy ja anna vasta-aseman kutsu ja kuittaa OK. Mikäli olet onnekas jo tässä vaiheessa lähettimesi käynnistyy ja alkaa lähettää lyhyen jakson max. viisi kertaa peräkkäin. Ellei mitään tapahdu, pitää ensin tarkistaa, että lähettimen PTT-toimii ja sitten, että äänikortilta lähtevä taso on riittävä mutta ei liian suuri. Lähtevän keskimääräisen tehon tulee olla n. 30 W, kun käytössä 100W lähetin. Useat SWR-mittarit näyttävät vain kesimääräistä eikä huipputehoa. Jos sinulla on jo vasta-asema samalla taajuudella, niin sitten vain voitte kytkeytyä toisiinne ja sen jälkeen lähetellä tiedostoja toisillenne tai keskustella näppäimistöillä. Yhteyden muodostuttua, ohjelma pitää huolen yhteyden säilymisestä, kunnes haluatte itse sen katkaista. Tämän jälkeen viimeistään kannattaa alkaa lueskella ohjelman monista ominaisuuksista.

27 Osa 6. Kaukokäyttö. Kaukokäyttö on mahdollista sekä "standardi"- että "ei-standardi"-moodissa. Hakemistoa TRANSMIT skannataan jatkuvasti löytyisikö sieltä tiedostoja ( kaukokäyttökomentoja). a. Komento "Connect" - tekstitiedosto nimellä "connect", tiedoston sisältönä on kutsutun käyttäjän nimi. b. Komento "Disconnect" - tiedosto, jonka nimi on "disconnect", tiedosto on tyhjä c. Komento "Send file"- tekstitiedosto, jonka nimi on "sendfile", tiedoston sisältönä on siirrettäväksi tarkoitetun tiedoston täydellinen nimi. Siirrettävää tiedostoa EI tarvitse sijoittaa hakemistoon "TRANSMIT". d. Komento "Stop transfer" - tiedosto, jonka nimi on "stoptrans", tiedosto on tyhjä e. Komento "Turn beacon" - tekstitiedosto, jonka nimi on "beacon", tiedoston sisältö on majakkalähetyksen tiedoston täydellinen nimi. Jo majakka on jo toiminnassa. tämä komento estää sen. Toiminnan päättyessä, komentotiedosto poistetaan. Esimerkiksi, tiedosto "sendfile" poistetaan, kun tiedoston siirto on päättynyt. Lyhyt kuvaus IPC:stä: IPC (prosessien välinen viestintä) on sallittu vain "dumb modem"-moodissa. Juuri vastaanotettava datalohko sijoitetaan "RECEIVED.RAW"-hakemistoon "rawdata" tiedostoksi. Kun lohkon vastaanotto on tapahtunut, tiedosto "rawdata" nimetään tiedostoksi "rawdata.rd" ja muut ohjelmat voivat käyttää sitä. Lähetyksen aloittamiseksi, lähetettävä data täytyy kopioida hakemistoon "TRANSMIT" millä tahansa tiedoston nimellä. Kun kopiointi on tehty, tiedoston nimi täytyy muuttaa nimeksi"rawdata.<n>", missä <N> on allaolevasta taulukosta otettu lähetysmoodin numero. Huom! Uudestaannimeäminen on välttämätöntä, muutoin lähetetään viallista dataa. Seuraavat lähetysmoodit ovat sallittuja: SHORT Tiedoston maksimi koko tavua LONG Tiedoston maksimi koko tavua SHORT Tiedoston maksimi koko tavua LONG Tiedoston maksimi koko tavua SHORT Tiedoston maksimi koko 5740 tavua LONG Tiedoston maksimi koko 5740 tavua SHORT Tiedoston maksimi koko 2860 tavua LONG Tiedoston maksimi koko 2860 tavua. Esimerkki: "rawdata.1" -lähetys alkaa moodissa "2000 LONG" "Dumb modem" sallii myös täys-duplex- työskentelyn valitsemalla "Salli omakuuntelu". Se löytyy "Signaalinäytön" putkahdusvalikosta.
