2 1 Asentaminen Kopioi kaikki toimitetut tiedostot samaan hakemistoon. Simulointi käynistyy tietokoneesi internet-selaimeen tuplaklikkaamalla.htm tiedostoa (lampokeskus_run.htm). Aseta tämä tiedosto linkiksi internettai intranet-versioon. 2 Yleistä ja simuloinnin aloitus Käynnistä simulointi käynnistyspainikkeesta (Kuva 1, nro 1.). Sama painike muuttuu pause-painikkeeksi, jolla voit halutessasi keskeyttää simuloinnin. Jos haluat nollata simuloinnin, sulje se ja käynnistä uudelleen. Simulointi suljetaan sulkemalla selain, oikean yläkulman punaisesta rastista. Kuva 1. Lämpövoimalan yleiskuva. 2

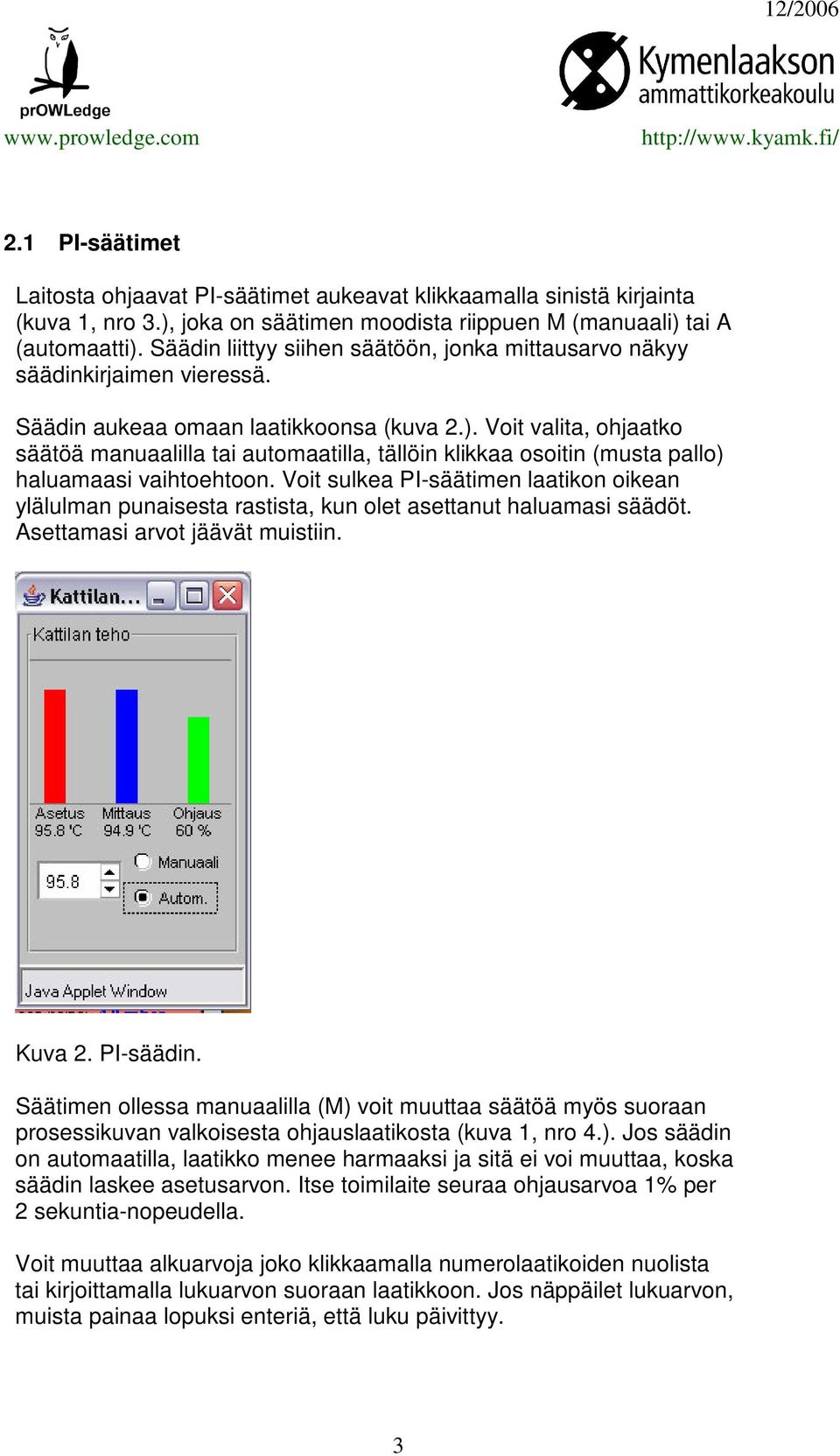

3 2.1 PI-säätimet Laitosta ohjaavat PI-säätimet aukeavat klikkaamalla sinistä kirjainta (kuva 1, nro 3.), joka on säätimen moodista riippuen M (manuaali) tai A (automaatti). Säädin liittyy siihen säätöön, jonka mittausarvo näkyy säädinkirjaimen vieressä. Säädin aukeaa omaan laatikkoonsa (kuva 2.). Voit valita, ohjaatko säätöä manuaalilla tai automaatilla, tällöin klikkaa osoitin (musta pallo) haluamaasi vaihtoehtoon. Voit sulkea PI-säätimen laatikon oikean ylälulman punaisesta rastista, kun olet asettanut haluamasi säädöt. Asettamasi arvot jäävät muistiin. Kuva 2. PI-säädin. Säätimen ollessa manuaalilla (M) voit muuttaa säätöä myös suoraan prosessikuvan valkoisesta ohjauslaatikosta (kuva 1, nro 4.). Jos säädin on automaatilla, laatikko menee harmaaksi ja sitä ei voi muuttaa, koska säädin laskee asetusarvon. Itse toimilaite seuraa ohjausarvoa 1% per 2 sekuntia-nopeudella. Voit muuttaa alkuarvoja joko klikkaamalla numerolaatikoiden nuolista tai kirjoittamalla lukuarvon suoraan laatikkoon. Jos näppäilet lukuarvon, muista painaa lopuksi enteriä, että luku päivittyy. 3

4 2.2 Trendit Trendit saat esiin klikkaamalla sinistä lukuarvoa (kuva 1, nro 3.). Myös trendit aukeavat omaan laatikkoonsa prosessikuvan päälle. Kuva 3. Trendi. Trendin oletusaikaskaala on 10 minuuttia. Voit muuttaa aikaskaalaa vasemman yläkulman. Muut vaihtoehtoiset aikaskaalat ovat 1 tunti ja 6 tuntia. Voit muuttaa trendilaatikon kokoa tarttumalla laatikon kulmaan hiiren osoittimella klikkaamalla ja asettamalla haluamasi koon. 4

5 3 Lämpölaitoksen ohjaus Kaikki säätimet ovat tehtävää aloitettaessa manuaalilla. Voit muuttaa niitä automaatille, jolloin ne seuraavat prosessin muutoksia ja pitävät ohjaukset oikealla alueella. 5

6 4 Voimalan alkuarvojen muuttaminen Voit muuttaa niitä alkuarvoja, joilla simulointimalli käynnistyy. Muutettavissa olevai ominaisuuksia olat mm. polttoaineen ominaisuudet, eri päästökomponenttiem muodostumisen kertoimet, PIsäädinten vahvistukset ja viiveet eri prosessin osien välillä. Muutoksia voit tehdä vain siinä tapauksessa että simulointinmalli on ns. paikallisesti asennettu eli sinulla on oikeus tallentaa muutettu tiedosto kovalevylle. Muutos seuraavasti: klikkaa hiiren oikealla painikkeella selainikkunan harmaan alueen yläreunasta, (kuva 4.) ja valitse aukeavasta valikosta View source / Näytä lähdekoodi. Kuva 4. Lähdekoodin avaus. 6

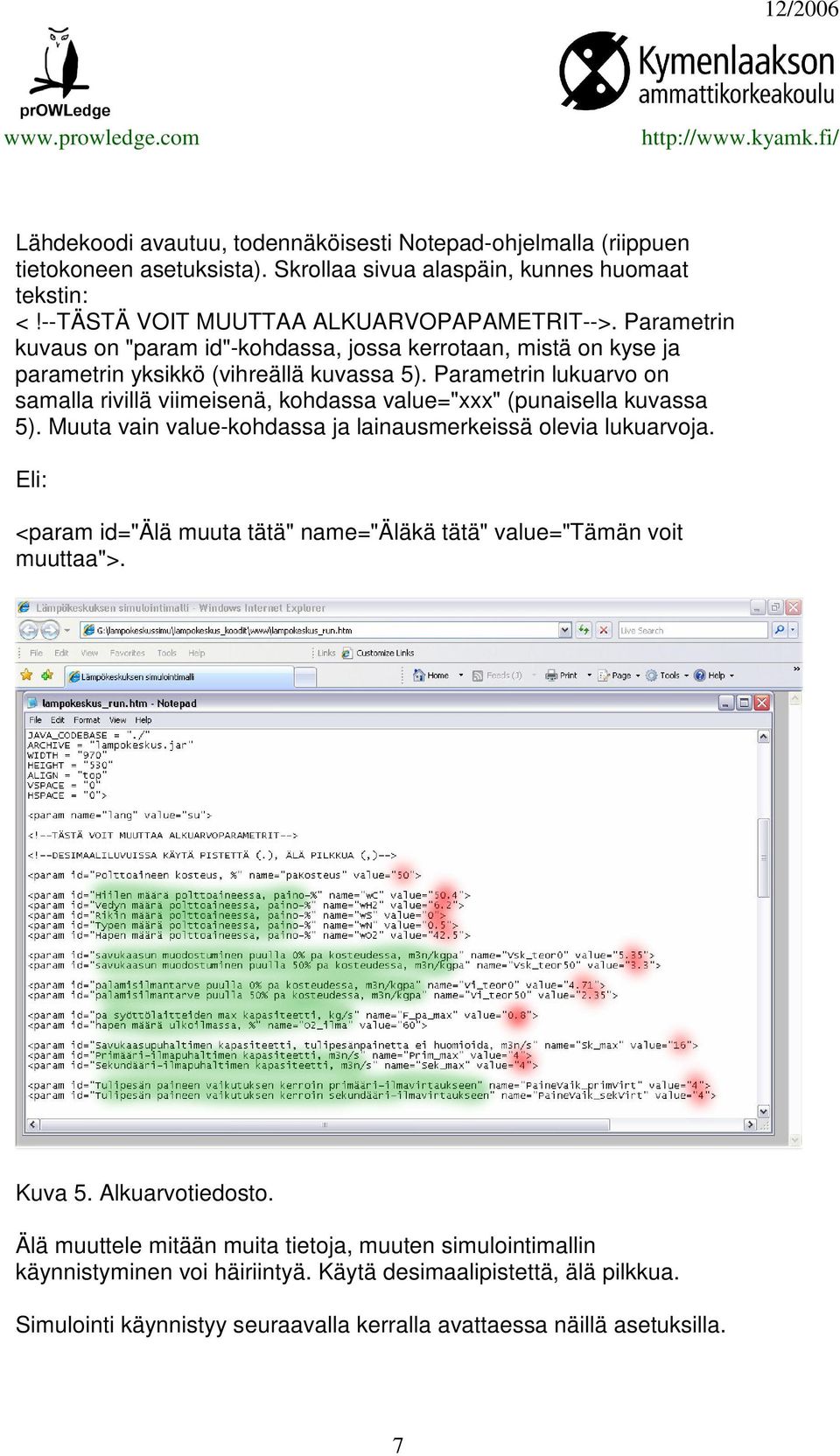

7 Lähdekoodi avautuu, todennäköisesti Notepad-ohjelmalla (riippuen tietokoneen asetuksista). Skrollaa sivua alaspäin, kunnes huomaat tekstin: <!--TÄSTÄ VOIT MUUTTAA ALKUARVOPAPAMETRIT-->. Parametrin kuvaus on "param id"-kohdassa, jossa kerrotaan, mistä on kyse ja parametrin yksikkö (vihreällä kuvassa 5). Parametrin lukuarvo on samalla rivillä viimeisenä, kohdassa value="xxx" (punaisella kuvassa 5). Muuta vain value-kohdassa ja lainausmerkeissä olevia lukuarvoja. Eli: <param id="älä muuta tätä" name="äläkä tätä" value="tämän voit muuttaa">. Kuva 5. Alkuarvotiedosto. Älä muuttele mitään muita tietoja, muuten simulointimallin käynnistyminen voi häiriintyä. Käytä desimaalipistettä, älä pilkkua. Simulointi käynnistyy seuraavalla kerralla avattaessa näillä asetuksilla. 7

8 Alkuarvojen lukeminen jostain muusta, valittavasta tiedostosta ja tulosten tallentaminen ei tässä versiossa onnistu selainten turvarajoituksesta ym. johtuen. Erillinen, vastaava simulointimalli on saatavissa Prowledgelta, jossa on sekä tiedostojen luku- että tallennusmahdollisuus. Lisäksi muitakin täydennyksiä voidaan tehdä tarpeen mukaan. 5 Tulostus Voit tulostaa esim. trendin painamalla "Print Screen" -painiketta näppäimistön oik. yläkulmassa silloin, kun haluttu kuva on ruudussa. Tämän jälkeen avaa vaikka Word-ohjelma ja liitä kuva (Ctrl + V tai "Edit/Muokkaa - Paste/Liitä"). Tulosta normaalisti. Voit siirtää kuvan myös esim. mihin tahansa kuvankäsittelyohjelmaan. 6 Mahdollisia ongelmia 6.1 Simulointi ei käynnisty Jos simulointimalli ei käynnisty ollenkaan, mahdollisa syitä ovat: Selaimessasi ei ole java-tukea. Tämä tuki on lähes kaikissa selaimissa, mutta on niitäkin joissa sitä ei ole. Java-tuen voi ladata ilmaiseksi esim. sivulta: Java-ohjelmien käyttö selaimessasi on estetty. Näin toimitaan joskus turvallisuussyistä, mikä on usein tarpeetonta koska javaappletit ovat lähtökohtaisesti turvallisia (eivät voi kirjoittaa levylle, lähettää postia, puuttua tiedostorakenteeseen, avata takaportteja jne...). Ota yhteys mikrotukeen ja tiedustele, voiko asetuksia muuttaa. Toisinaan on myös niin, että avaaminen onnistuu omalta koneelta, mutta ei esim. lähiverkon yli. Tällöinkin kyseessä on koneeseen tehdyt turva-asetukset ja ota yhteys mikrotukeen. 8
