1 PUISTOMUUNTAMOT Turvalliset ja luotettavat energianjakeluratkaisut NPM 300-sarja NPM 200-sarja

2 Norelcon puistomuuntamot luotettavaan energianjakeluun Norelco hallitsee energianjakelun eri vaiheet. Energian siirrossa ja jakelussa vaadittava luotettavuus on saavutettu 40 vuoden sähkönjakelukokemuksella ja jatkuvalla tuotekehityksellä. Tunnemme paikalliset vaativat olosuhteet ja olemme kehittäneet puistomuuntamoistamme monipuolisia ympäristöön sopivia tuotteita, jotka kestävät suomalaisen sään vaihtelut. Kaikki Norelcon puistomuuntamot valmistetaan IEC standardin mukaisesti. Runkomateriaalina käytetään kuumasinkittyä teräslevyä, joka on suojattu valkoruostetta vastaan. Pinnoitemateriaaleissa on useita vaihtoehtoja ja värejä. Kaikki kalustetut muuntamot voidaan varustaa myös pienjänniteosalla. Norelcon puistomuuntamoperheitä on kaksi: NPM 200-sarja on modulaarinen puistomuuntamojärjestelmä, josta voidaan helposti rakentaa myös erikoismuuntamoita. NPM 300-sarja sisältää neljä perustyyppiä, joista voidaan rakentaa vakiopuistomuuntamoita erilaisiin käyttökohteisiin, erilaisilla kojeilla. Sekä 200- että 300-sarjan muuntamoissa voidaan käyttää joko ilmaeristeisiä, tyhjö- tai SF6-kojeita. Norelcon puistomuuntamoreferessejä tapaat kaikkialla Suomessa. Referenssikohde: NPM 204-B3 + NPM 204-B3 VIHANTI, Kaukokäyttömuuntamo Referenssikohde: NPM 302 S HELSINKI, Länsisatama

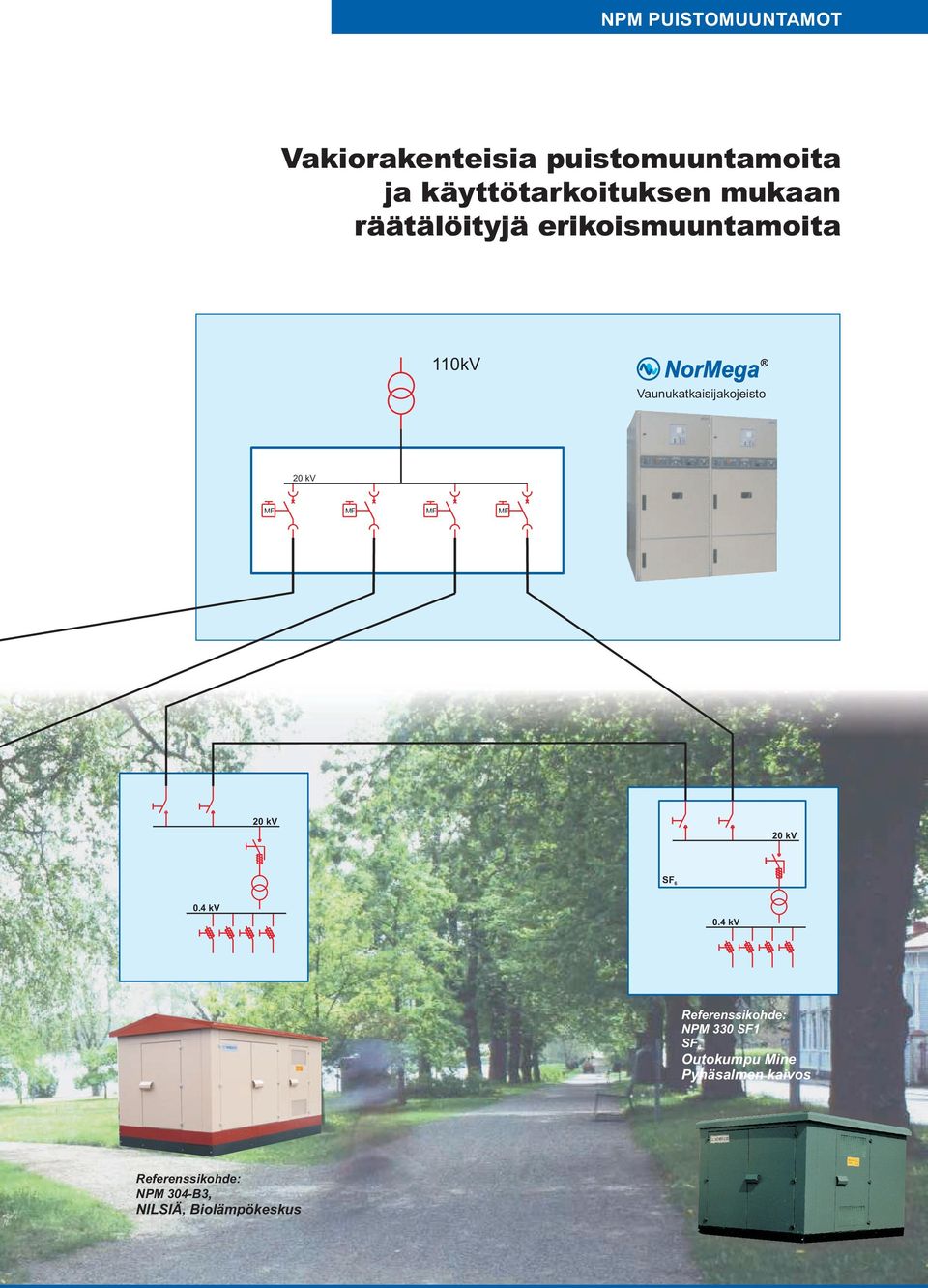

3 NPM PUISTOMUUNTAMOT Vakiorakenteisia puistomuuntamoita ja käyttötarkoituksen mukaan räätälöityjä erikoismuuntamoita 110kV NorMega Vaunukatkaisijakojeisto MF MF MF MF SF 6 Referenssikohde: NPM 330 SF1 SF 6 Outokumpu Mine Pyhäsalmen kaivos Referenssikohde: NPM 304-B3, NILSIÄ, Biolämpökeskus

4 300-sarja Vakiorakenteiset puistomuuntamot NPM-300 sarja on joukko uudenaikaisia ja luotettavia ratkaisuja energianjakelun normaaleihin tarpeisiin. Sarja sisältää useita vakiorakenteisia, ulkoa hoidettavia puistomuuntamoita. Muuntamot varustetaan aina täysin asiakkaan tarpeiden mukaisesti. Valmistukseen käytetään vain parhaita korroosionkestäviä materiaaleja ja korkealaatuisia komponentteja. Monipuolinen NPM-300 mallisto 300 sarja sisältää neljä vakiorakenteista mallia, joista löytyy helposti ratkaisu sähköverkon rakentamiseen. NPM-304 on ilmaeristeinen sähköverkoston perusmuuntamo. NPM-303 on ilmaeristeinen päättyvä muuntamo. NPM-330 on SF6-eristeinen sähköverkoston perusmuuntamo. NPM-302 on satelliittimuuntamo. Keskitetty ohjaus tekee käytön turvalliseksi NPM-300 muuntamoissa on käyttötoimenpiteet kerätty keskitettyyn ohjauspaneeliin. Tämän paneelin kautta ohjataan kaikkia kojeita saman oven takaa. Käyttäjä näkee aina yhdellä silmäyksellä kojeiden tilan ennen seuraavaa toimenpidettä. Tämä helpottaa ja nopeuttaa käyttöä sekä parantaa käyttöturvallisuutta. Omakäyttöosa avuksi huoltotoimenpiteissä NPM-300 muuntamot varustetaan yleensä integroidulla omakäyttöosalla. Siitä löytyvät pistorasiat huolto- ja korjaustoimenpiteiden suorittamista varten. Öljynkeräyskaukalo on osa luontoystävällisyyttä NPM-300 muuntamot asennetaan terässokkelille, joka upotetaan osittain maahan. Sokkeli sisältää öljynkeräyskaukalon. Kaukalo ja sokkeli on mitoitettu siten, että muuntajavian sattuessa valuva öljy jää jalustan sisään. Sokkeli sisältää myös kulkureitit kaapeleille. Toimitus sisältää aina valmiit jakelumuuntajalle kytkettävät keskijännitekaapelit päätteineen. Pienjännitetila varustellaan käyttäjän tarpeisiin Pienjännitekeskus toteutetaan integroituna, jolloin sekä jonovarokekytkimet, pääkytkin että kiskostot kiinnitetään suoraan pienjännitetilan seinään. Jännitteiset osat kosketussuojataan. PJ-tila varustetaan valaisimella, omakäyttökeskuksella, potentiaalintasauskiskostolla ja tarvittaessa hoitovälineillä.

5 NPM PUISTOMUUNTAMOT Sarja täydellisesti varusteltuja muuntamoita Pitkäikäiset Felten&Guilleaume -kojeet Ilmaeristeiset kojeet ovat Felten & Guilleaumen valmistamia. Niissä käytetään patentoitua valokaaren sammutusputkea, minkä ansiosta kojeet kestävät huomattavasti normaalia useampia kytkentäkertoja. Mallistosta löytyvät kuormanerottimet ja varokekuormanerottimet myös maadoitusveitsillä. Kuormanerottimet voidaan varustaa tarvittaessa moottoriohjauksella ja apukoskettimilla, ja varokekuormaerottimet laukaisukeloilla ja apukoskettimilla. Runsaasti pinnoitusvaihtoehtoja Normaalisti NPM-300 muuntamot pinnoitetaan Norelcon beigen värisellä efektipintaisella epoksipulverimaalilla. Muita pinnoitusvaihtoehtoja ovat: kestopuupinnoitus (myös maalattuna), erilaiset sirotekivipinnoitteet ja muut epoksipulverimaalin värisävyt. NPM-300 sarjan muuntamoiden katot valmistetaan teräksestä ja niiden vakioväri on tiilen punainen. Muuntamoiden kotelointiluokka on IP 33. NPM-304 -epoksipulverimaalattu puistomuuntamo Luotettava CGC rengassyöttökojeisto CGC rengassyöttökojeisto on toteutettu SF6-tekniikalla. CGC sisältää kaksi kuormanerotinta ja yhden varokekuormanerottimen. Luotettavuutta lisää myös rakenne, jossa sekä kiskosto että kojeet sijaitsevat SF6-säiliössä. CGC-kojeistoa voidaan tarvittaessa jatkaa modulaarisen CGM-kojeiston kentillä esim. tyhjökatkaisijalla. Keskijänniteosan tekniset perustiedot MALLI NPM-304 NPM-303 NPM-330 NPM-302 Kojeiden tyyppi ilmaeristeinen ilmaeristeinen SF 6 satelliitti Kj-kojeiden määrä max. Nimellisjännite Nimellisvirta Muuntajan maksimikoko (hermeettinen) A 1600 kva (10kV) 800 kva 1600 kva (10kV) 800 kva 1600 kva (10 kv) 1000 kva 630A 630A 630A 500kVA (10 kv) 500 kva

6 200-sarja Joustava puistomuuntamojärjestelmä NPM-200 on modulaarinen puistomuuntamojärjestelmä, josta voidaan rakentaa sekä tavallisia perusmuuntamoita että erikoismuuntamoita, joko ulkoa tai sisältä hoidettavia. NPM sarjaa sovelletaan normaalissa sähkönjakelussa esim. silloin kun jakelumuuntaja ei mahdu NPM-300 sarjan muuntamoon. NPM-200 soveltuu modulaarisen rakenteensa ansiosta erinomaisesti kaikenlaisten erikoismuuntamoiden rakentamiseen. Paikalleen asennus käy nopeasti NPM-200 muuntamot asennetaan teräsbetonista valmistetulle yhtenäiselle jalustalle. Asennus käy erittäin nopeasti. Jalustaa varten tarvitaan vain tasainen sorapeti, jonka päälle jalusta lasketaan. Tämän jälkeen nostetaan paikalleen muuntamon runko, jakelumuuntaja ja lopuksi katto. Teräsbetoninen jalusta kestää vuodenaikojen vaihtelut ja sitä voidaan tarvittaessa oikaista roudan jälkien korjaamiseksi. Teräsbetonijalusta säästää luontoa Teräsbetonista valmistettu jalusta sisältää öljynkeräyskaukalon. Sokkeli sisältää myös hyvät kulkureitit kaapeleille. Keskitetyn ohjauksen hyöty näkyy käytössä NPM-200 muuntamoissa on käyttötoimenpiteet kerätty keskitettyyn ohjauspaneeliin. Paneelin avulla ohjataan turvallisesti kaikkia kojeita samasta paikasta ja käyttäjä näkee yhdellä silmäyksellä, mikä on kojeiden tila ennen seuraavaa toimenpidettä. Keskitetty ohjaus helpottaa ja nopeuttaa käyttöä sekä parantaa käyttöturvallisuutta. Käyttöönotto on helppoa NPM-puistomuuntamoiden kehitystyössä on otettu huomioon myös asennusolosuhteet käyttöönotossa. Kaapelien reititys jalustan läpi on kätevää ja kaapelien kytkennälle on jätetty reilusti tilaa. Monipuoliset kojevaihtoehdot Ilmaeristeiset kojeet ovat Felten & Guilleaumen valmistamia. SF6-ko- jeistona käytetään vakiona CGCrengassyöttökojeistoa tai modulaarista CGM -kojeistojärjestelmää. CGC-kojeistoa voidaan tarvittaessa jatkaa helposti CGM-kojeiston kentillä. Pienjännitetilan varustelu on täydellinen Pienjännitekeskus toteutetaan integroituna, jolloin sekä jonovarokekytkimet, pääkytkin että kiskostot kiinnitetään suoraan pienjännitetilan seinään. Jännitteiset osat kosteussuojataan. PJ-tila varustetaan valaisimella, omakäyttöosalla, potentiaalintasauskiskostolla ja tarvittaessa hoitovälineillä. Omakäyttökeskuksesta löytyvät pistorasiat. Sinne voidaan haluttaessa sijoittaa Norelcon NACB-kompensointijärjestelmä.

7 NPM PUISTOMUUNTAMOT Erikoismuuntamot NPM-200 sarjasta saadaan helposti tehtyä erilaisia erikoismuuntamoita. Modulaarisuuden ansiosta vaihtoehtojen määrä on lähes rajaton. Kaukokäytettävät muuntamot Sähköverkon solmukohdissa käytetään usein kaukokäytettäviä puistomuuntamoita. Kaukokäytön avulla saadaan kaukanakin sijaitsevia muuntamoita ohjattua nopeasti esim. uudelleenkytkentätilanteessa. Kaukokäyttömuuntamon kojeet varustetaan moottoriohjauksilla ja ohjaus tapahtuu yleensä esim. GSM-liitännän kautta. Tällöin muuntamo varustetaan lisäantennilla. Paikallisohjausta varten voidaan muuntamoon asentaa myös ohjauskeskus. Sisältä hoidettavat muuntamot Monipuoliset pinnoitusvaihtoehdot Normaalisti NPM-200 muuntamot pinnoitetaan luontoon soveltuvalla sirotekivipinnoitteella, jota saa luonnon vaaleana, punaisena graniittina tai harmaana graniittina. Muita pinnoitusvaihtoehtoja ovat kestopuupinnoitteet (myös maalattuna) ja muut sirotekivisävyt. Muuntamoiden kotelointiluokka on IP 33. NPM-200 sarjan muuntamoiden katot valmistetaan lasikuidusta ja niiden vakioväri on tiilen punainen. Usean jakelumuuntajan muuntamot Joissakin tilanteissa halutaan lisää liityntätehoa tai käytön varmuutta usean muuntajan järjestelmillä. NPM-200 sarjasta voidaan rakentaa muuntamoja, joissa sijaitsee 2-3 muuntajaa. Kunkin muuntajan ohjaustoiminnat on keskitetty erillisiin ohjauspaneeleihin. NPM-200 on kustannustehokas ratkaisu tämänkin tyyppiseen tilanteeseen. Keskijänniteosan tekniset perustiedot MALLI NPM-202 NPM-203 NPM-204 Sisältä hoidettavassa muuntamossa käytetään SF6-kojeistoa. Tällöin keskijännitekojeisto ja muut ohjauskojeet saadaan sisätiloihin. Sisätila voidaan varustaa valaistuksella ja lämmityksellä, jolloin käyttötoimenpiteet voidaan talvellakin tehdä mukavasti sisätiloissa. Nimellisjännite Nimellisvirta Muuntajan maksimikoko (hermeettinen) 630A 1600 kva (10kV) 1000 kva

8 Kaikki palvelut samalta toimittajalta Norelcon tuote- ja palveluvalikoima on markkinoiden kattavimpia. Valmistamme pien- ja keskijännitekojeistoja kaikkiin sähköverkon pisteisiin. Tarjoamme myös kattavia huolto- ja konsultointipalveluja käyttöönne kotimaahan ja vientiprojekteihin. NorMega Norelcon NorMega on valokaari- ja oikosulkukoestettu 20kV ilmaeristeinen vaunukatkaisijakojeisto. NorMegaa sovelletaan mm. sähköasemien jakelukojeistona teollisuuden keskijännitejakelun pää- ja muuntamokojeistona muuntoasemien jakelukojeistona. Service Norelco Service tarjoaa Norelcon toimittamiin sähkönjakelujärjestelmiin liittyviä asennus- ja huoltopalveluja valtakunnallisesti. Serviceosaston palveluja ovat mm. muuntamoiden asennukset ja huollot KJ-kojeistojen asennus sisäja ulkotiloihin KJ-kaapelien päätetyöt SF6-kojeistot Norelco tarjoaa kahta SF6-kojeisto- järjestelmää. CGC on kompakti (2L+1P) rengassyöttökojeisto. CGM on modulaarinen SF6-kojeis- tojärjestelmä. Se kootaan tarpeen mukaan katkaisija-, kuormanerotin- varokekuormanerotin-, kiskokuormanerotin-, kiskoerotin tai mittauskennoista. CGM-kojeistosta löytyy myös tyhjökatkaisija ja monipuoliset suojarelevaihtoehdot. CGC ja CGM ovat valokaari- ja oikosulkukoestettuja kojeistoja. Kaapelijakokaapit Norelco valmistaa kahta eri sarjaa kaapelijakokaappeja. Kaappeja saa kalustettuna tai tyhjänä, maalattuna tai ilman maalausta. N8MAO on kaapelijakokaappistandardin mukainen kaappisarja, joka sisältää 6 eri runkokokoa jalustoineen. NHKK on haja-asutusalueille soveltuva haaroitus- ja kaapelijakokaappi, jonka asennuksessa voidaan hyödyntää kaapeliauraustekniikkaa. Norelco Oy PL 28, SAVONLINNA puh: (015) fax: (015) Norelco varaa oikeuden muuttaa ja parantaa esitteessä mainittua tuotetta milloin tahansa, ilman erillistä ilmoitusta. Emme vastaa esitteessä mahdollisesti olevista virheistä, niistä johtuvista seurauksista tai kustannuksista.
