MLK-pienjännitekojeistojärjestelmä

Transkriptio

1 MLK-pienjännitekojeistojärjestelmä

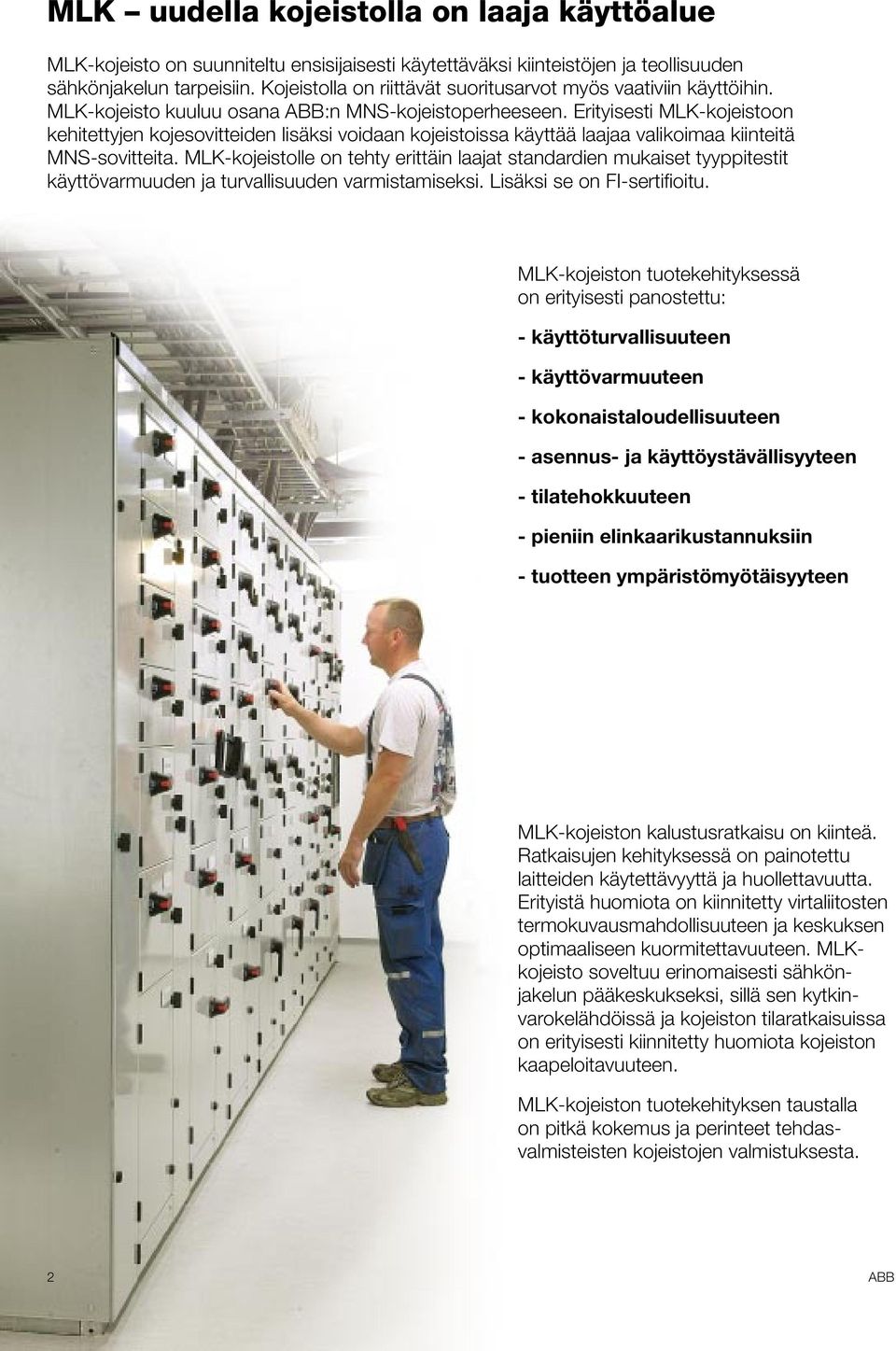

2 MLK uudella kojeistolla on laaja käyttöalue MLK-kojeisto on suunniteltu ensisijaisesti käytettäväksi kiinteistöjen ja teollisuuden sähkönjakelun tarpeisiin. Kojeistolla on riittävät suoritusarvot myös vaativiin käyttöihin. MLK-kojeisto kuuluu osana :n MNS-kojeistoperheeseen. Erityisesti MLK-kojeistoon kehitettyjen kojesovitteiden lisäksi voidaan kojeistoissa käyttää laajaa valikoimaa kiinteitä MNS-sovitteita. MLK-kojeistolle on tehty erittäin laajat standardien mukaiset tyyppitestit käyttövarmuuden ja turvallisuuden varmistamiseksi. Lisäksi se on FI-sertifioitu. MLK-kojeiston tuotekehityksessä on erityisesti panostettu: - käyttöturvallisuuteen - käyttövarmuuteen - kokonaistaloudellisuuteen - asennus- ja käyttöystävällisyyteen - tilatehokkuuteen - pieniin elinkaarikustannuksiin - tuotteen ympäristömyötäisyyteen MLK-kojeiston kalustusratkaisu on kiinteä. Ratkaisujen kehityksessä on painotettu laitteiden käytettävyyttä ja huollettavuutta. Erityistä huomiota on kiinnitetty virtaliitosten termokuvausmahdollisuuteen ja keskuksen optimaaliseen kuormitettavuuteen. MLKkojeisto soveltuu erinomaisesti sähkönjakelun pääkeskukseksi, sillä sen kytkinvarokelähdöissä ja kojeiston tilaratkaisuissa on erityisesti kiinnitetty huomiota kojeiston kaapeloitavuuteen. MLK-kojeiston tuotekehityksen taustalla on pitkä kokemus ja perinteet tehdasvalmisteisten kojeistojen valmistuksesta. 2

3 Joustava, monipuolinen ja tilatehokas MLK-kojeisto jatkaa :n pitkiä perinteitä johtavana pienjännitekojeistojen valmistajana. Kojeistojen suorituskyvyn ja laadun ohella on MLK-kojeistossa panostettu sen monipuolisuuteen ja käytettävyyteen. Kojeiston kalustusratkaisujen laaja valikoima takaa tilatehokkaan lopputuloksen kaikkiin sähkönjakelun tarpeisiin. Laaja käyttöalue Kojeisto soveltuu erinomaisesti sekä kiinteistöjen pää- että nousukeskukseksi ja teollisuuden moottorikeskukseksi. Kiinteästi kalustetut lähtöratkaisut ovat osittain samoja kuin MCS- ja MNS-kojeistotuotteissa. Näin toteutettu joustavuus ja monipuolisuus takaavat luotettavan ja tilatehokkaan ratkaisun kaikkiin sähkönjakelun tarpeisiin. Sähkönjakelun varmuutta Häiriöttömän sähkönjakelun perusta ovat luotettavat ja käyttövarmat laitteet. MLK-kojeistossa käytetyt -komponentit takaavat käyttövarman ratkaisun sähköverkon solmupisteisiin. Hyvin hoidettuna sen elinkaari on pitkä ja elinkaarikustannukset pienet. Kojeiston suorituskyvyn takeena ovat laajat IEC:n mukaiset koestukset. Kaapeloinnin vaivattomuutta MLK:ssa kaapelointiin ja kaapeleiden liittämiseen on kiinnitetty erityistä huomiota. Kaapelit voidaan tuoda kojeistoon joko ylä- tai alakautta. Käytettäessä erillisiä kaapelikenttiä on järeimpienkin kaapeleiden liittäminen kojeistoon vaivatonta. Käytön turvallisuutta Syöttökentän apulaitetilassa on tilaa erilaisille releille ja mittareille. Teräspeltikoteloitu kojetila muodostaa herkillekin laitteille häiriöttömän ja käyttö- sekä huoltotöiden kannalta ihanteellisen sijoituspaikan. 3

4 Henkilöturvallinen ja käyttövarma Olipa sähkönjakelun kohde mikä tahansa, niin vaatimukset katkottomaan ja laadukkaaseen sähkönjakeluun ovat kasvaneet. Kojeistojen käyttötoimenpiteiden ja kaapelointityön on oltava turvallista kaikissa tilanteissa. Kojeiston on selviydyttävä ilman suurempia vaurioita myös ääritilanteissa. Pitkät sähkönjakelukeskeytykset voivat aiheuttaa ongelmia ja suuria taloudellisia vahinkoja tai tuotannon menetyksiä kiinteistöjen tai prosessilaitosten toiminnalle. Vahva ja selkeä rakenne Kojeiston selkeä rakenne ja päälaitteiden ohjaustoimenpiteet suljettujen kansien päältä tai kosketussuojaisessa tilassa ovat turvallisen käytön perusta. MLK-kojeiston syöttökentät on suunniteltu siten, että muuntajalta tuleva syöttöliityntä voidaan toteuttaa suurvirtakaapelijärjestelmällä tai turvallisilla ja käyttövarmoilla :n vaihe-eristetyillä MDY-kiskosilloilla. Luotettavat -kojeet Syötön pääkojeena on turvallista käyttää :n suorituskykyistä ilmakatkaisijaa, johon on valittavissa useita erilaisia suojarelevaihtoehtoja. Kojeiston kiskoston maadoittamiseen voidaan käyttää joko köysimaadoituslaitetta tai maadoituskytkintä, jota käytettäessä voidaan maadoittaminen tehdä täysin turvallisesti ovien ollessa suljettuina. Kytkinlaitteiden keskinäinen lukitus voidaan tehdä sähköisesti tai mekaanisesti. Syötön apulaitteet omassa tilassaan Syötön apulaitteille, mittareille ja releille on syöttökentissä omat tarkoitukseensa suunnitellut koteloidut tilansa. Vaikka mahdollisten valokaarivaurioiden hallinta on MLKkojeiston rakenteissa huomioitu, voidaan turvallisuutta lisätä :n nykyaikaisella valokaarireleellä. Ohjauskäskyjen ja informaation siirtämisessä ohjaus- ja valvontajärjestelmän sekä kojeiston välillä käytetään yhä useammin väyläkommunikointia. Kaikki nämä uusimmat ratkaisut on huomioitu myös MLK-kojeistoissa. 4

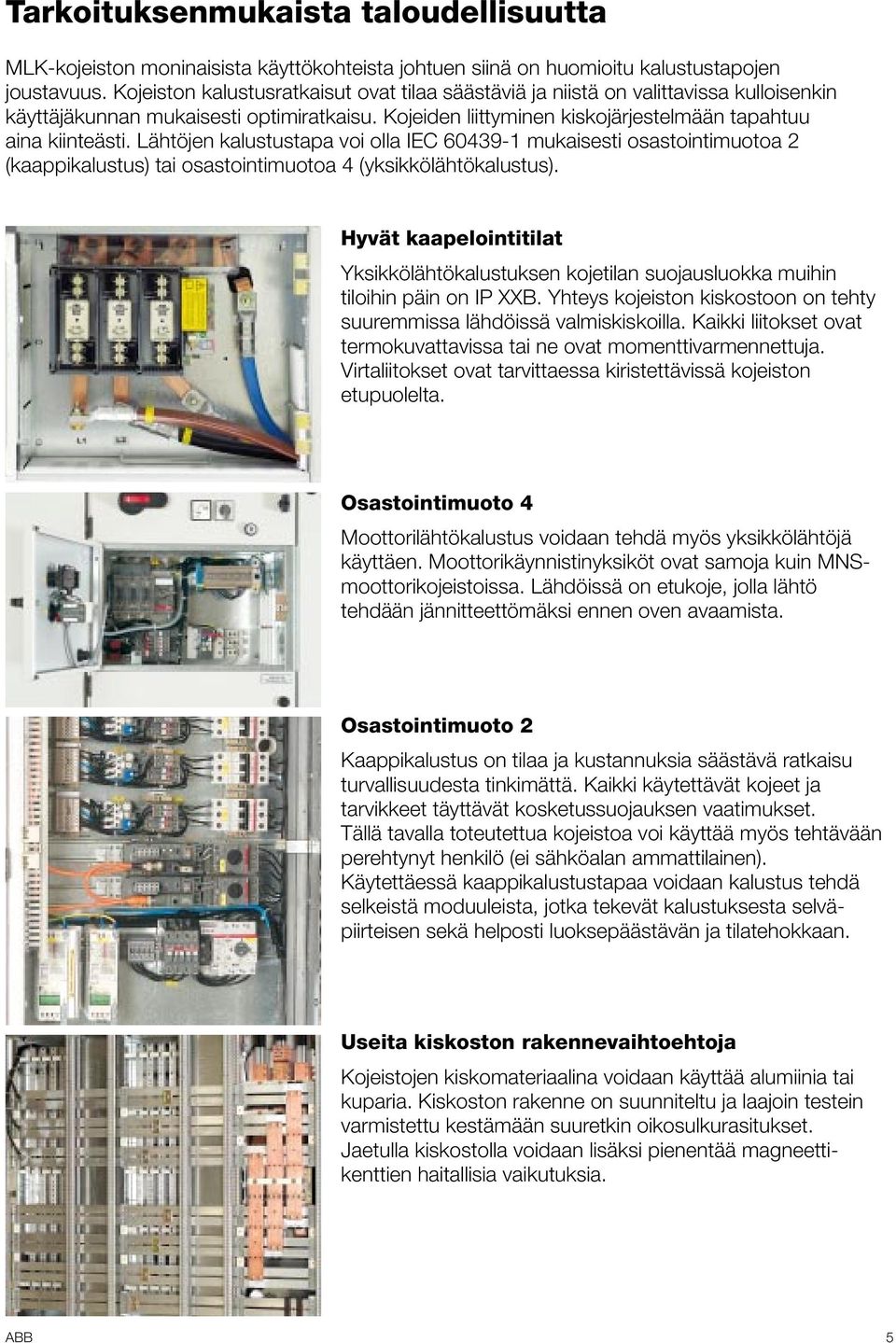

5 Tarkoituksenmukaista taloudellisuutta MLK-kojeiston moninaisista käyttökohteista johtuen siinä on huomioitu kalustustapojen joustavuus. Kojeiston kalustusratkaisut ovat tilaa säästäviä ja niistä on valittavissa kulloisenkin käyttäjäkunnan mukaisesti optimiratkaisu. Kojeiden liittyminen kiskojärjestelmään tapahtuu aina kiinteästi. Lähtöjen kalustustapa voi olla IEC mukaisesti osastointimuotoa 2 (kaappikalustus) tai osastointimuotoa 4 (yksikkölähtökalustus). Hyvät kaapelointitilat Yksikkölähtökalustuksen kojetilan suojausluokka muihin tiloihin päin on IP XXB. Yhteys kojeiston kiskostoon on tehty suuremmissa lähdöissä valmiskiskoilla. Kaikki liitokset ovat termokuvattavissa tai ne ovat momenttivarmennettuja. Virtaliitokset ovat tarvittaessa kiristettävissä kojeiston etupuolelta. Osastointimuoto 4 Moottorilähtökalustus voidaan tehdä myös yksikkölähtöjä käyttäen. Moottorikäynnistinyksiköt ovat samoja kuin MNSmoottorikojeistoissa. Lähdöissä on etukoje, jolla lähtö tehdään jännitteettömäksi ennen oven avaamista. Osastointimuoto 2 Kaappikalustus on tilaa ja kustannuksia säästävä ratkaisu turvallisuudesta tinkimättä. Kaikki käytettävät kojeet ja tarvikkeet täyttävät kosketussuojauksen vaatimukset. Tällä tavalla toteutettua kojeistoa voi käyttää myös tehtävään perehtynyt henkilö (ei sähköalan ammattilainen). Käytettäessä kaappikalustustapaa voidaan kalustus tehdä selkeistä moduuleista, jotka tekevät kalustuksesta selväpiirteisen sekä helposti luoksepäästävän ja tilatehokkaan. Useita kiskoston rakennevaihtoehtoja Kojeistojen kiskomateriaalina voidaan käyttää alumiinia tai kuparia. Kiskoston rakenne on suunniteltu ja laajoin testein varmistettu kestämään suuretkin oikosulkurasitukset. Jaetulla kiskostolla voidaan lisäksi pienentää magneettikenttien haitallisia vaikutuksia. 5

6 MDY-kiskosilloilla varmuutta jakeluun Kun halutaan korostaa sähkönjakelun varmuutta ja turvata suuret taloudelliset intressit, on kriittisissä jakelun osissa hyvä käyttää rakenteita, jotka ovat testein todettu riittävän varmoiksi kaikissa sähkönjakelun tilanteissa. :n MDY vaihe-eristetty kiskosilta on hyvä ja varma ratkaisu sähkönsyöttöön muuntajalta jakelun pääkeskukselle tai moottorikojeistolle. Kiskosilloilla päästään tarvittaessa todella korkeisiin oikosulkukestoisuuksiin (I cw /I pk max. 100/235 ka). Tärkeä osa sähkönjakelua Virtatie muuntajalta kojeistolle on sähkönjakelun tärkeimpiä osia, jonka varmuuteen kannattaa kiinnittää erityistä huomiota. :n kiskosilta on pitkän kokemuksen ja tuotekehityksen tulos. Silta rakentuu täysin alumiinisista tukirakenteista ja eristetyistä vaihekiskoista. Työmaalla tehtävät kiskojen jatkoliitokset koteloidaan ympäristöolosuhteita vastaaviksi. Eristetyt virtakiskot Kiskojen vaihe-eristys on toteutettu halogeenivapaasta eristemateriaalista. Eristemateriaali suulakepuristetaan parikiskojen eristeeksi. Eriste kiinnittyy tiiviisti kiskojen pintaan ja mustan värinsä ansiosta luovuttaa hyvin lämpöä jäähtyen tehokkaasti. Virtakiskoina voidaan käyttää kuormitettavuudesta riippuen alumiinia tai kuparia. Tehdasvalmiit kiskosiltaelementit Kiskosilta toimitetaan tehtaalta valmiina elementteinä, jotka on työmaalla nopea ja vaivaton koota valmiiksi kiskosillaksi. Eri palotilojen välisiin seiniin asennetaan tehdasvalmisteinen paloläpivienti, joka on mahdollista saada paloluokkaan EI-M 60 tai EI-M 120. Tarvittaessa läpivienti voidaan toimittaa myös kaasutiiviinä. Kiskosiltojen kotelointiluokat voivat olla IP 30 tai IP 54. 6

7 MLK-kojeiston tekniset suoritusarvot Standardit ja koestukset IEC ; EN SFS : 2000 SFS 60529: 2000 SFS 5601: 2000 FI-sertifikaatti FI Nimelliseristysjännite Nimellisjännite Nimellinen syöksykestojännite Ylijänniteluokka Likaantumisaste Nimellisvirrat - kokoojakiskot - pystysyöttökiskot Terminen nimelliskestovirta - kokoojakiskot - pystysyöttökiskot Dynaaminen nimelliskestovirta - kokoojakiskot - pystysyöttökiskot Valokaarioikosulkukestoisuus EMC-ympäristö Eristysvastus Koejännite Kotelointiluokka U i U e U imp I n I cw I pk 1000 VAC 690 VAC 8 kv III 3 max A max A max. 50 ka max. 50 ka max. 125 ka max. 125 ka 50 ka, 300 ms, 760 V 1 ja 2 >10 MΩ 1 min 2500 V IP 21...IP 44 Riippuvainen käytetyistä kojeista Optio 10 kv Optio IV Optio ka Optio ka SFS-EN (IEC 60529) Mitat: - korkeus - kenttäleveydet - syvyydet - moduulimitta Pintakäsittely: - runko - kojeiston sisällä olevat osat - katto-, taka- ja päätylevyt - ovet Kalustustapa Sisäinen osastointi 2200 mm (2000 mm) 400, 500, 600, 800 mm 400, 600, 800, 1000 mm E=25 mm kuumasinkitty teräslevy kuumasinkitty teräslevy kuumasinkitty teräslevy maalattu RAL 7035, vaal. harmaa kiinteä Form 2/4 (muoto 2 tai 4) Elektrostaattinen polyesteri 7
