LINEAR S LINEAR SR LINEAR P LINEAR M LINEAR L LINEAR-VALAISIMET ENERGIATEHOKAS VALINTA JOKA KOHTEESEEN

Transkriptio

1 LINER S LINER SR LINER P LINER M LINER L LINER-VLISIMET ENERGITEHOKS VLINT JOK KOHTEESEEN

2 SNEP-valaistus TYYLIKÄS. ÄLYKÄS. VLOVOIMINEN. SNEP-valaistusjärjestelmä on kokonaisedullinen, tyylikäs, energiatehokas ja modulaarinen ratkaisu nykyaikaiseen valaistukseen. Tulevaisuutta edustava valaistusratkaisu soveltuu kaikenkokoisiin tiloihin, kuten teollisuushalleihin, myymälöihin, toimistoihin, julkisiin tiloihin ja urheiluhalleihin. SNEP on älykäs, led-tekniikkaan perustuva ja useilla eri tavoilla ohjattava valaistusjärjestelmä, jolla on pitkä ja huoltovapaa elinkaari. SNEP on turvallinen investointi, joka maksaa itsensä takaisin energiasäästöissä ja käyttökuluissa. Modulaarisuuden ansiosta SNEP-valaistusjärjestelmä on muunneltavissa tilan tarpeiden mukaan. Se voidaan päivittää vaivattomasti led-teknologian kehittyessä. SNEP on suomalaisen Purso Oy:n tuote, mikä takaa sen jatkuvan saatavuuden. Tuotteet valmistetaan Siurossa Purson tehtailla. Linear-valaisimet on suunniteltu led-teknologian parhaat ominaisuudet hyödyntäen. SNEP-järjestelmään kuuluvat Linear L- ja Linear M -tuotesarjan valaisimet, sekä Linear S ja Linear P, joiden tuotesarja perustuu perinteisen yksittäisasennustavan ratkaisuihin. 2

3 Linear S LINER S JOUSTV VLISTUS KOHTEEN EHDOILL SNEP Linear S -sarjan valaisimet ovat led-valaisimia ilman kompromisseja. Linear S -valaisin kätkee tyylikkään ja vankkatekoisen alumiinirungon sisään laadukkaan optiikan sekä uusimman led-tekniikan. Monipuoliset asennus- ja kytkentätavat sekä eri tehoversiot mahdollistavat joustavan ja kohteeseen sopivan valaistuksen. Valaisin voidaan asentaa paitsi kattoon myös perinteisiin valaisinripustuskiskoihin SNEP-jousikiinnikkeillä. Linear S täyttää DIN urheilutilakestotestin vaatimukset. Valaisin on saatavana myös valaisinramppiratkaisuna. Tyyppi Kotelointiluokka Ta-luokka Optiikka Teho Valovirta (valaisin) SNEP Linear S 840-P1-23S IP * P1 56 W 7300 lm SNEP Linear S 840-P1M-23S IP * P1M 56 W 6750 lm SNEP Linear S 840-P1-44S IP * P1 56 W 7300 lm SNEP Linear S 840-P1M-44S IP * P1M 56 W 6750 lm SNEP Linear S 840-P1-65S IP * P1 56 W 7300 lm SNEP Linear S 840-P1M-65S IP * P1M 56 W 6750 lm * Saatavana myös teollisuusversiona mm 80 mm 70 mm S-Market Toijala Valtatie 1, Toijala Päivittäistavarakaupan uudistuksen yhteydessä vanha valaistus korvattiin Linear S -sarjan led-valaisimilla. Liikkeen valaistustasoa haluttiin nostaa, sekä energiankulutusta pienentää. Valaisimet asennettiin vanhojen tilalle MEK 70 -valaisinripustinkiskoon. Valaistustaso nousi 550 lx:stä yli 900 lx:ään. Lähtötaso Pinta-ala: 1600 m² Valaisimet: 250 kpl 2 x 35 W, loisteputkivalaisimet sennuskorkeus: 4,2 m Tehonkulutus: 17,5 kw (10,9 W/m²) Käyttötaso: 550 lx Toteutus Valaisimet: 250 kpl 50 W, Linear S sennuskorkeus: 4,2 m Tehonkulutus: 12,5 kw (7,8 W/m²) Käyttötaso: 900 lx KOHDEKORTTI: 3 S-Market Toijala

4 Linear SR LINER SR RMPPIRTKISU MYYMÄLÖIHIN SNEP Linear SR on Linear S -valaisimen ramppiratkaisu. Valaisin voidaan asentaa ja kytkeä usealla eri tavalla, minkä ansiosta valaistus palvelee joustavasti asiakkaan tarpeita. Linear S -sarjan led-valaisimet on suunniteltu erityisesti myymälöiden ja muiden suurten tilojen kustannustehokkaaksivalaistusratkaisuksi. Tyyppi Kotelointiluokka Ta-luokka Optiikka Teho Valovirta (valaisin) SNEP Linear SR 840-P1-23S IP * P1 112 W lm SNEP Linear SR 840-P1M-23S IP * P1M 112 W lm * Saatavana myös teollisuusversiona mm 80 mm 70 mm K-supermarket Uusikaarlepyy Myllytie 26, Uusikaarlepyy SNEP Linear S -sarjan valaisinramppiratkaisu palvelee K-supermarket Uusikaarlepyyn asiakkaita ja työntekijöitä. Hyvässä ja oikeassa valossa tuotteet tulevat halutulla tavalla esiin ja tekevät kauppansa. SNEP-valosta ei lähde merkittävästi UV- tai lämpösäteilyä, eikä valo kuumenna, vanhenna tai haalista tuotteita. 4

5 Linear P LINER P VLOISUUTT MTLIIN TILOIHIN SNEP Linear -sarjan uusin tulokas soveltuu mm. pysäköintihalleihin, käytäviin, varastoihin ja julkisiin tiloihin. lumiinirunkoinen valaisin on suunniteltu erityisesti matalien tilojen tarpeisiin. Nerokas ja toimiva rakenne tekee laadukkaasta valaisimesta edullisen hankkia, käyttää ja huoltaa. Linear P on muokattavissa monipuolisesti asiakkaan ja kohteen tarpeen mukaan. Tyyppi Kotelointiluokka Ta-luokka Teho Valovirta (valaisin) SNEP Linear P 840-P0M-44S IP * 28 W 3500 lm SNEP Linear P 840-P0M-65S IP * 28 W 3500 lm SNEP Linear P 840-P0M-44S IP * 56 W 6700 lm SNEP Linear P 840-P0M-65S IP * 56 W 6700 lm * Saatavana myös teollisuusversiona D D 1212 mm 1240 mm 83 mm 75 mm Prisma Linnainmaa, parkkihalli Liikekatu 3, Tampere Valaistus haukkaa suuren osan pysäköintihallin ylläpitokuluista, joten valaisinten energiatehokkuus on isossa roolissa. Hyvä valaistus lisää turvallisuutta: esteet on helpompi havaita ja hallin läpi pääsee sujuvammin. SNEP Linear -valaisimet ovat käytössä myös Prisman pysäköintihallissa Tampereella. 5

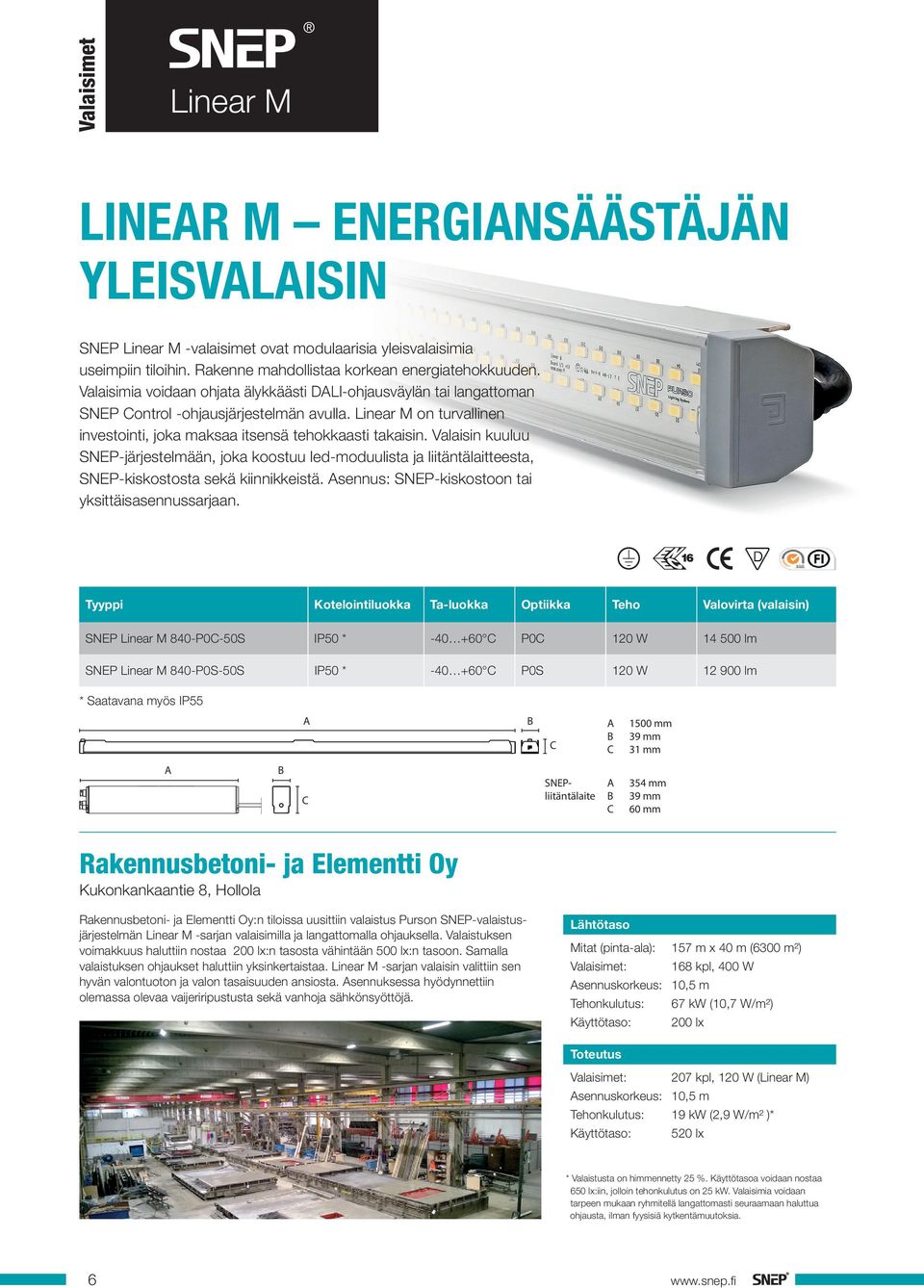

6 Linear M LINER M ENERGINSÄÄSTÄJÄN YLEISVLISIN SNEP Linear M -valaisimet ovat modulaarisia yleisvalaisimia useimpiin tiloihin. Rakenne mahdollistaa korkean energiatehokkuuden. Valaisimia voidaan ohjata älykkäästi DLI-ohjausväylän tai langattoman SNEP ontrol -ohjausjärjestelmän avulla. Linear M on turvallinen investointi, joka maksaa itsensä tehokkaasti takaisin. Valaisin kuuluu SNEP-järjestelmään, joka koostuu led-moduulista ja liitäntälaitteesta, SNEP-kiskostosta sekä kiinnikkeistä. sennus: SNEP-kiskostoon tai yksittäisasennussarjaan. Tyyppi Kotelointiluokka Ta-luokka Optiikka Teho Valovirta (valaisin) SNEP Linear M 840-P0-50S IP50 * P0 120 W lm SNEP Linear M 840-P0S-50S IP50 * P0S 120 W lm * Saatavana myös IP mm 39 mm 31 mm SNEPliitäntälaite 354 mm 39 mm 60 mm Rakennusbetoni- ja Elementti Oy Kukonkankaantie 8, Hollola Rakennusbetoni- ja Elementti Oy:n tiloissa uusittiin valaistus Purson SNEP-valaistusjärjestelmän Linear M -sarjan valaisimilla ja langattomalla ohjauksella. Valaistuksen voimakkuus haluttiin nostaa 200 lx:n tasosta vähintään 500 lx:n tasoon. Samalla valaistuksen ohjaukset haluttiin yksinkertaistaa. Linear M -sarjan valaisin valittiin sen hyvän valontuoton ja valon tasaisuuden ansiosta. sennuksessa hyödynnettiin olemassa olevaa vaijeriripustusta sekä vanhoja sähkönsyöttöjä. Lähtötaso Mitat (pinta-ala): 157 m x 40 m (6300 m²) Valaisimet: 168 kpl, 400 W sennuskorkeus: 10,5 m Tehonkulutus: 67 kw (10,7 W/m²) Käyttötaso: 200 lx Toteutus Valaisimet: 207 kpl, 120 W (Linear M) sennuskorkeus: 10,5 m Tehonkulutus: 19 kw (2,9 W/m² )* Käyttötaso: 520 lx * Valaistusta on himmennetty 25 %. Käyttötasoa voidaan nostaa 650 lx:iin, jolloin tehonkulutus on 25 kw. Valaisimia voidaan tarpeen mukaan ryhmitellä langattomasti seuraamaan haluttua ohjausta, ilman fyysisiä kytkentämuutoksia. 6

7 Linear L LINER L S VLON NÄYTTÄMÄÄN PRSTN SNEP Linear L -valaisimet ovat valonlaadultaan erinomaisia. Optiset ratkaisut ja optiona olevat erilaiset ohjausjärjestelmät (DLI tai langaton SNEP ontrol) takaavat sopivuuden esimerkiksi julkisiin tiloihin, urheiluhalleihin, myymälöihin, toimistoihin ja teollisuushalleihin. Laadukkaan optiikan ansiosta Linear L:n kiusahäikäisy on minimoitu. Valaisin kuuluu SNEP-järjestelmään, joka koostuu led-moduulista ja liitäntälaitteesta, SNEP-kiskostosta ja kiinnikkeistä. Linear L täyttää DIN urheilutilakestotestin vaatimukset. sennus: SNEP-kiskostoon tai yksittäisasennussarjaan. Tyyppi Kotelointiluokka Ta-luokka Optiikka Teho Valovirta (valaisin) SNEP Linear L 840-P1-50S IP50 * P1 103 W 8700 lm SNEP Linear L 840-P2-50S IP50 * P2 103 W 8700 lm * Saatavana myös IP mm 39 mm 31 mm SNEPliitäntälaite 354 mm 39 mm 60 mm Hämeenkyrön jäähalli Eljaalantie 1, Kyröskoski Hämeenkyrön jäähallissa 450 W:n suurpainenatriumvalaisimet korvattiin kustannustehokkailla ja huoltovapailla Linear L -valaisimilla. Häikäisyn ehkäisemiseksi Linear L -valaisimissa on käytetty heijastinoptiikkaa ja kiinnitetty erityishuomiota kiusahäikäisyyn. Jäätä sulattavaa lämpösäteilyä ei synny led-valaistuksella. Valaisimet asennettiin SNEP-kiskostoon. Valaistustasoa voidaan säätää portaattomasti langattoman tukiaseman avulla. Esiasetelluiksi tasoiksi asetettiin 150 lx (15 % huoltovalo), 450 lx (50 % harjoitusvalo) ja 750 lx (100 % pelivalot). Lähtötaso Mitat (pinta-ala): 61 m x 31 m (1890 m²) Valaisimet: 35 kpl, 450 W (natrium) sennuskorkeus: 7,5 m Tehonkulutus: 15,8 kw (8,4 W/m²) Käyttötaso: 450 lx Toteutus Valaisimet: 110 kpl, 103 W (Linear L) sennuskorkeus: 7,5 m Tehonkulutus: 11,3 kw (5,9 W/m² ) Käyttötaso: 750 lx 7

8 Valaistusjärjestelmän osat ENEMMÄN KUIN OSIENS SUMM SNEP-valaistusjärjestelmä sisältää led-moduulin, liitäntälaitteen sekä useilla tavoilla asennettavan, moduuleista koostuvan led-valaisinkiskoston. lumiinikiskosto on suunniteltu kuljettamaan johdotukset ja toimimaan alustana kiskostoon suunnitelluille SNEP-valaisimille. SNEP-järjestelmään kuuluvat valaisimet Linear L ja Linear M. Valaisimet asennetaan SNEP-kiskostoon tai yksittäisasennussarjaan, joka koostuu H-kiskosta, katto- tai tankokiinnikkeistä ja päätypaloista. HELPPO SENT NOPEIDEN SNEP-LIITOSTEN NSIOST SNEP-järjestelmän valaisinkokonaisuus koostuu SNEP-kiskostosta, liitäntälaitteesta, liitospaloista ja katto- tai tankokiinnikkeistä. SNEP-kattokiinnike SNEP-liitäntälaite Kierretanko SNEP-tankokiinnike SNEP-pääty SNEP Linear L Linear M SNEP-liitososa Yleisimmät virtakiskot Sensori Katkaisija 230 V 12/24 VD/V 0-10VD Langaton SNEP-tukiasema SNEP ontrol -hallintatyökalu P-ohjelma Ohjelmointi/käyttöönotto Langaton Kaapeli Järjestelmän ulkopuolinen osa 8

9 PURSO OY KNSINVÄLINEN LUMIINISINTUNTIJ Purso Oy valmistaa kotimaisella ammattitaidolla suunnitellut ja laadukkaasti toteutetut alumiiniset ratkaisut asiakkaan tuote- ja prosessikehityksen kumppanina. Suomalainen vakavarainen perheyhtiö on yli viiden vuosikymmenen aikana rakentanut vahvan aseman monipuolisena, kansainvälisesti toimivana alumiiniasiantuntijana. Valaistuksen lisäksi yhtiö suunnittelee ja tuottaa ratkaisuja teollisuuden eri aloille sekä järjestelmäratkaisuja julkisivuihin, oviin ja ikkunoihin. siakas on voinut luottaa Purson lujaan ammattitaitoon, suunnitteluosaamiseen sekä laadukkaaseen ja luotettavaan palveluun jo lähes 60 vuoden ajan. Purson asiakaslähtöinen palvelumalli varmistaa pitkät kumppanuudet. Yhtiö työllistää Nokian Siurossa ja Ikaalisissa noin 240 henkilöä ja viennin osuus myynnistä on noin 40 %. Purso Oy:n vuoden 2014 liikevaihto oli noin 73 miljoonaa euroa. Purso Oy (valaistusjärjestelmät) lumiinitie 1, Siuro Valaistuksen asiantuntijat palveluksessasi Mika Lehtonen Vesa Eerola Puh Puh Purso Lighting Systems kaikki oikeudet pidätetään 09/2015
