Uniswitch Keskijännitekojeisto. 12, 17,5 ja 24 kv 630 ja 1250 A

Koko: px
Aloita esitys sivulta:

Download "Uniswitch Keskijännitekojeisto. 12, 17,5 ja 24 kv 630 ja 1250 A"

Transkriptio

1 Keskijännitekojeisto 12, 17,5 ja 24 kv 630 ja 1250 A

2 Sisällys 1. Yleistä Käyttötavat Keskijännitekojeiston rakenne Kennovaihtoehdot Kuormanerotinkenno SDC Varokekuormanerotinkenno SDF Katkaisijakenno CBC Vaunukatkaisijakenno CBW Kaapeliliityntäkenno DBC Kiskonnousukenno BRC Pitkittäiskuormanerotinkenno SEC Pitkittäisvarokekuormanerotinkenno SEF Pitkittäiskatkaisijakenno SBC Pitkittäisvaunukatkaisijakenno SBW Pitkittäismittauskenno SMD Pitkittäiskatkaisijakenno mittauksella SMC Kiskomittauskenno BMC Erikoismittauskenno UMC Laitteet ja varusteet Kuormanerotin SFG Kuormanerottimen ohjainlaite Kuormanerottimen moottoriohjaus Maadoituskytkimet Tyhjökatkaisija VD4/S, kiinteä malli Tyhjökatkaisija VD4/US, ulosvedettävä malli SF6-katkaisija HD4/S, kiinteä malli SF6-katkaisija HD4/S, ulosvedettävä malli Keskijännitesulakkeet CEF Virtamuuntajat Jännitemuuntajat Sensorit Suojareleet ja kennoterminaali Toisiokojetila Jänniteindikointi Ohjaus- ja apukaapelointi Valokaaripaineen purkauskanava Tekniset tiedot / mitat Kaapelointi Tekniset tiedot Testit ja sertifikaatit, painot

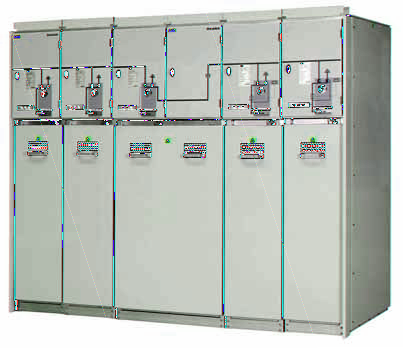

3 1. Yleistä, siinä on kaikki on kevyt ja joustava modulaarinen kojeisto, joka on helppo asentaa. Entistä vähemmän komponentteja sisältävä kojeisto on luotettava, laadukas ja turvallinen. Optimoimalla komponenttien määrän ja hyödyntämällä tehokkaasti uusia materiaaleja olemme kehittäneet erittäin ympäristö- ja käyttäjäystävällisen tuotteen. -kojeiston yksinkertainen ja tukeva rakenne kestää vuosikymmenestä toiseen. Uuden sukupolven on ilmaeristeinen ja kennokoteloitu kojeisto, joka on tehty täyttämään alati muuttuvien markkinoiden asettamat tarpeet. Vakiokennon näkyvien osien väri on jauhemaalattu vaaleanharmaa (RAL 7035). -kojeistolla voi toteuttaa monenlaisiin käyttötarkoituksiin soveltuvia pitkän tähtäimen teknisiä ratkaisuja. Turvallisuus sekä käyttäjä- ja ympäristöystävällisyys ovat olleet keskeisiä tekijöitä uuden kojeiston kehitystyössä. -kojeisto on kompakti kaukoohjaus- ja valvontaratkaisu täysin automatisoituun jakeluverkkoon. Sensoritekniikka ja ajanmukaiset suojareleet takaavat toimivuuden vaativimmissakin olosuhteissa, esimerkiksi sairaaloissa ja lentokentillä. -kojeistossa on hyödynnetty :n maailmanlaajuista osaamista, ja se on vastaus eri puolilla maailmaa olevien asiakkaittemme tarpeisiin. Kojeistoja on saatavilla -yhtiöistä kautta maailman. 3

4 -kojeistojen kohderyhmät Kevyt ja kompakti RMU-kojeisto yksinkertaisiin käyttökohteisiin: kiinteistöt sähkönjakelu ulkomuuntamot Kojeisto sähkönjakelun eri käyttötarkoituksiin: jakelumuuntamot teollisuus sähkölaitokset kauppakeskukset lentokentät metrot tuulivoimalat pienet tai keskisuuret voimalat sairaalat urheilukeskukset laivat Raskas kojeisto seuraaviin käyttökohteisiin: sähköasemat voimalat rautatiet laivat RMU-kojeisto Raskas kojeisto -kojeisto on erinomainen ratkaisu tehokasta, mutta pienikokoista kojeistoja tarvitseville keskijänniteasiakkaille. Kojeisto on yhtä pieni kuin yksisäiliöinen rengassyöttökojeisto, mutta siinä on seuraavat ominaisuudet: on joustava ja helposti muunneltavissa asiakkaan vaatimusten, muutosten ja päivitysten mukaiseksi täydelliset hallinta-, mittaus- ja suojausjärjestelmät. 4

5 2. Käyttökohteita 1. Lentoasemat 2. Sähkölaitokset 3. Sairaalat 4. Voimalaitokset (Wärtsilän rakentamat diesel- ja kaasuvoimalat) 5. Teollisuuslaitokset 6. Tuulivoimalat 7. Vapaa-ajankeskukset 8. Metrot 9. Liikekeskukset 5

6 3. Kojeiston rakenne Ilmaeristeinen, kennokoteloitu kojeisto 1. Kokoojakiskotila 4. Ohjain- ja lukituslaite sekä toisiokojetila 2. Kuormanerotin 3. Kaapelipäätetila 1. Kokoojakiskotila Ilmaeristeinen kokoojakiskotila sijaitsee kennon yläosassa. 2. Kuormanerotin Kolmiasentoisen SF6-kuormanerottimen valetussa epoksihartsirungossa on tarkistusikkunat, joista voi tarkistaa veitsien asennot. Lisävarusteena on saatavana myös kaasunpaineanturi. 3. Kaapelipäätetila Kuormanerotinkennosta 75 % on varattu kaapelipäätteille. Näin on mahdollista käyttää 1- ja 3-vaiheisia kaapeleita yksinkertaisilla suojaamattomilla kaapelipäätteillä. Kennossa on myös riittävästi tilaa lisävarusteille, esimerkiksi ylijännitesuojille, virtamuuntajille ja toiselle maadoituskytkimelle. Ovessa on vakiona tarkistusikkuna ja turvalukitus. Pohjalevyssä on erilliset läpimenoaihiot kolmelle kaapelille. Aihioissa on kaapelituet, joihin kiinnitetään niihin sopivat kaapelikiinnikkeet. Pohjalevyn ja kynnyksen voi irrottaa kaapeliasennuksen ajaksi. 4. Ohjain- ja lukituslaite sekä toisiokojetila Ohjauspaneelina toimivan saranoidun oven takana sijaitsee kuormanerottimen jousiohjainmekanismi, asennonosoitin ja mekaaninen lukitusyksikkö. Tilassa on myös paikat kennon lisälaitteille, esimerkiksi apukoskettimille, laukaisukelalle, hätäseis- mekanismille, kapasitiiviselle jänniteindikoinnille, avainlukitukselle ja moottoriohjaimelle. Tilaan voi myös asentaa ohjauspiirejä, mittauslaitteita ja suojareleitä. 750 mm:n levyisissä kennoissa on myös toinen vastaava tila lisälaitteita varten. Kokoojakiskotilan sisältävä kennon yläosa, kuormanerotin ja sen mekanismi sekä toisiokojetila on erotettu alaosasta ja kaapelipäätetilasta. Tämän ansiosta alemman moduulin laitteistoa voi huoltaa, korjata ja päivittää samalla, kun kojeisto on käytössä. 6

7 Kojeiston rakenne Kojeiston pääosat Ylämoduuli 3-asentoinen SFG-kuormanerotin Ohjainlaite, jossa on mekaaninen asennonosoitus Koteloitu kokoojakiskotila Integroitu toisiokojetila toisiokomponenteille Lukitusyksikkö Kiskotila Johtokouru ohjauskaapeleille 2 Alamoduuli Kennon runko Katkaisija (kiinteä versio) Virtamuuntajat Maadoituskytkimet Jännitemuuntajat Kaapeliaukolla ja -tuella varustettu pohjalevy 7

8 4. Kennovaihtoehdot Kuormanerotinkenno SDC Leveys: Korkeus: 375 tai 500 mm 1635 tai 1885 mm Esimerkki: varustettu moottorilla, virtamuuntajalla, jännitteen osoitus Varokekuormanerotinkenno SDF Leveys: Korkeus: 375 tai 500 mm 1635 tai 1885 mm Esimerkki: varustettu moottorilla sekä jännitteen mittauksella ja osoituksella Katkaisijakenno CBC Leveys: Korkeus: 750 mm 1635 tai 1885 mm Esimerkki: varustettu moottorilla, virta- ja jännitemuuntajilla sekä jännitteen osoituksella 8

9 Vaunukatkaisijakenno CBW Kennovaihtoehdot Leveys: Korkeus: 800 mm 1885 mm Kaapeliliityntäkenno DBC Leveys: Korkeus: 375 tai 500 mm 1635 tai 1885 mm Esimerkki: varustettu maadoituskytkimellä, virtamuuntajilla ja jännitteen osoituksella Kiskonnousukenno BRC Leveys: Korkeus: 375 tai 500 mm 1635 tai 1885 mm Esimerkki: varustettu maadoituskytkimellä, virta- ja jännitemuuntajilla ja jännitteen osoituksella 9

10 Pitkittäiskuormanerotinkenno SEC Kennovaihtoehdot Leveys: Korkeus: 375, 500 tai 750 mm 1635 tai 1885 mm Esimerkki: varustettu moottoriohjauksella, virta- ja jännitemuuntajilla sekä jännitteen osoituksella Pitkittäisvarokekuormanerotinkenno SEF Leveys: Korkeus: 375 tai 500 mm 1635 tai 1885 mm Pitkittäiskatkaisijakenno SBC Leveys: Korkeus: 750 mm 1635 tai 1885 mm Esimerkki: varustettu moottorijousiviritteisellä katkaisijalla, virta- ja jännitemuuntajilla sekä toisella maadoituskytkimellä 10

11 Pitkittäisvaunukatkaisijakenno SBW Kennovaihtoehdot Leveys: 800 mm Korkeus: 1885 mm Pitkittäismittauskenno SMD Leveys: 750 mm Korkeus: 1635 tai 1885 mm Pitkittäiskatkaisijakenno mittauksella SMC Leveys: Korkeus: 750 mm 1635 tai 1885 mm 11

12 Kennovaihtoehdot Kiskomittauskenno BMC Leveys: Korkeus: 750 mm 1635 tai 1885 mm Erikoismittauskenno UMC Leveys: Korkeus: 750 mm 1635 tai 1885 mm Tarkoitettu erikoismuuntajalaitteiden kiinnittämiseen, kiskot tarvittaessa 12

13 4.1 Kennotyypit Kuormanerotinkenno SDC Kuormanerotinkennoa SDC käytetään pääasiassa syöttö-, rengas- tai haarakennona. Peruskenno on varustettu SF6- eristeisellä, 3-asentoisella SFG-kuormanerottimella ja siihen liittyvällä ohjainlaitteella. 3-asentoisella kuormanerottimella voi olla käytössä vain yksi asento kolmesta: kiinni, auki tai maadoitettu, jolloin virheelliset toiminnot on estetty. Pääsy kaapelipäätetilaan on mahdollista vain silloin, kun kuormanerotin on maadoitusasennossa. Auki- ja maadoitettu -asennot näkyvät toisiokojetilan oven takana olevista tarkastusikkunoista. Kaapelipäätteet ja vianilmaisimet (lisävarusteita) on helppo tarkastaa etuoven ikkunasta. Jotta kaapelien testaaminen olisi turvallista, kennossa on vakiovarusteena erillinen lukituslaite. Vakiovarusteet Ylämoduuli: 3-asentoinen kuormanerotin ohjainlaite, jossa on mekaaninen asennonosoitus koteloitu kokoojakiskotila integroitu toisiokojetila lukitusyksikkö kokoojakiskot maadoituskisko Alamoduuli: koteloitu kaapelipäätetila kaapeliaukolla ja -tuella varustettu pohjalevy Lisävarusteet kiinteä jännitteen indikointi tai liitäntä siirrettävää indikointilaitetta varten apukoskettimet suljettua (2a+2s) ja maadoitettua (2a+2s) asentoa varten kaasunpainevahti, jossa hälytyskosketin moottoriohjain virtamuuntajat valokaaripaineen purkauskanava ohjauskaapelien johtokouru ylijännitesuojat kuivauslämmitin läpimenevä maadoituskisko maadoituskisko oikosulunilmaisin Tekniset tiedot SDC Nimellisjännite [kv] 12 17,5 24 Nimellisvirta [A] 630/ / Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Kennomitat - leveys [mm] 375/ / /500 - syvyys [mm] korkeus [mm] 1635/ / /

14 4.2 Kennotyypit Varokekuormanerotinkenno SDF Varokekuormanerotinkennoa SDF käytetään pääasiassa jakelumuuntajan kytkinlaitteena ja suojaukessa tai kokoojakiskojen jännitemittaukseen. Peruskenno on varustettu SF6-eristeisellä 3-asentoisella SFG-kuormanerottimella sekä siihen liittyvällä erillisellä maadoituskytkimellä ja ohjauslaitteella. Sulakkeen maadoitus tapahtuu sen molemmin puolin, joten sulake voidaan vaihtaa turvallisesti jännitteettömänä. Ohjauslaitteessa käytetään kaksijousista ohjausmekanismia sisältäen automaattisen sulakelaukaisun. Yhden sulakkeen palaessa erotin avautuu varmasti ja turvallisesti 3-napaisesti. 3-asentoisella kuormanerottimella voi olla vain yksi asento kolmesta: kiinni, auki tai maadoitettu, joten virheelliset ohjaukset on estetty. Pääsy kaapelipäätetilaan on mahdollista vain maadoitus -asennossa. Auki- ja maadoitettu-asennot näkyvät toisiokojetilan oven takana olevista tarkastusikkunoista. Kaapelipäätteet ja vianilmaisimet (lisävarusteita) on helppo tarkastaa etuoven ikkunasta. Vakiovarusteet Ylämoduuli: 3-asentoinen kuormanerotin ohjainlaite, jossa mekaaninen asennonosoitus koteloitu kokoojakiskotila integroitu toisiokojetila lukitusyksikkö osoittava sulakelaukaisu kokoojakiskot maadoituskisko Alamoduuli: maadoituskytkin EF sulakealusta koteloitu kaapelipäätetila kaapeliaukolla ja -tuella varustettu pohjalevy Lisävarusteet kiinteä jännitteen indikointi tai liitäntä siirrettävää indikointilaitetta varten apukoskettimet suljettua (2a+2s) ja maadoitettua (2a+2s) asentoa varten apukoskettimet lauenneelle sulakkeelle, 1a+1s kaasunpainevahti, jossa hälytyskosketin hätä-seis-laukaisu laukaisukela moottoriohjain jännitemuuntajat valokaaripaineen purkauskanava ohjauskaapelien johtokouru kuivauslämmitin läpimenevä maadoituskisko laitteen maadoituskisko Tekniset tiedot SDF Nimellisjännite [kv] 12 17,5 24 Nimellisvirta (suurin sulake) [A] Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Sulakepituus [mm] 292/ / Kennomitat - leveys [mm] 375/ / /500 - syvyys [mm] korkeus [mm] 1635/ / /1885 Kaapelikenkä, leveys enintään [mm]

15 4.3 Kennotyypit Katkaisijakenno CBC Katkaisijakenno CBC on suunniteltu sähkönjakelun, moottoreiden, jakelumuuntajien ja kondensaattorien jne. kytkemiseen ja suojaukseen. Katkaisijakenno voidaan varustaa tyhjö- tai SF6- eristeisellä katkaisijalla. Katkaisija on asennettu puolikiinteästi kennoon. Katkaisijan runko on varustettu pyörillä, mutta katkaisijan pääkoskettimet on liitetty kiinteästi kiskostoon. Näkyvän erotusvälin aikaansaamiseksi on kokoojakiskoston ja katkaisijan väliin asennettu SF6-eristeinen, 3-asentoinen SFGkuormanerotin siihen liittyvine erillisine maadoituskytkimineen ja ohjauslaitteineen. Katkaisijatilan ovi on mekaanisesti lukittu kuormankytkimen maadoitusasentoon henkilöturvallisuuden lisäämiseksi. Kennoon on myös mahdollista asentaa virta- ja jännitemuuntajat (DIN-koko, lisätietoja on kohdassa 5.10). Vakiovarusteet Ylämoduuli oikealla: 3-asentoinen kuormanerotin ohjainlaite, jossa mekaaninen asennonosoitus koteloitu kokoojakiskotila lukitusyksikkö kiskotila maadoituskisko Ylämoduuli vasemmalla: integroitu toisiokojetila toisiokomponentteja varten koteloitu kokoojakiskotila Alamoduuli: maadoituskytkin EM koteloitu kaapelipäätetila kaapeliaukolla ja -tuella varustettu pohjalevy Lisävarusteet katkaisija, tyhjö- tai SF6-eristeinen kiinteä jännitteen indikointi tai liitäntä siirrettäviä indikointilaitteita varten virtamuuntajat jännitemuuntajat kaapelivirtamuuntaja apukoskettimet suljettua (2a+2s) ja maadoitettua (2a+2s) asentoa varten kaasunpainevahti, jossa kuormanerottimen hälytyskosketin moottoriohjain valokaaripaineen purkauskanava ohjauskaapelien johtokouru kuivauslämmitin läpimenevä maadoituskisko laitteen maadoituskisko Tekniset tiedot CBC Nimellisjännite [kv] 12 17,5 24 Nimellisvirta [A] 630/ / Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Kennomitat - leveys [mm] syvyys [mm] korkeus [mm] 1635/ / /

16 4.4 Kennotyypit Vaunukatkaisijakenno CBW Vaunukatkaisijakenno CBW on suunniteltu sähkönjakelun, moottoreiden, jakelumuuntajien ja kondensaattorien jne. kytkemiseen ja suojaukseen. Katkaisijakenno voidaan varustaa tyhjö- tai SF6- eristeisellä katkaisijalla. Näkyvä avausväli saadaan aikaan siirtämällä katkaisija erotusasentoon ja erillistä erotinta katkaisijan ja kokoojakiskoston välissä ei tarvita kuten kiinteissä versioissa. Kaapelit voidaan maadoittaa erillisen maadoituskytkimen avulla. Oven lukitus on henkilöturvallisuuden vuoksi mekaanisesti lukittu katkaisijan ja maadoituskytkimen toimintaan. Kennoon on saatavilla laaja valikoima ohjauksen ja suojauksen toisiolaitteita. Valikoima vaihtelee yksinkertaisista ilman virtalähdettä toimivista suojareleistä monimutkaisiin suojaus-, valvonta- ja ohjauslaitteisiin. Vakiovarusteet Peruskenno: integroitu taakse kiinnitetty valokaaripaineen purkauskanava kokoojakiskot eristeaineelliset välilevyt ja suljin toisiokojetila toisiokomponenteille vaunukatkaisija, tyhjö- tai SF6- tyyppinen, sisältää lukkiutuvan toisiokojekaapelin pistokkeen maadoituskytkin, sisältää lukittavan ohjainlaitteen kaapeliaukolla ja -tuella varustettu pohjalevy Lisävarusteet kiinteä jänniteen indikointi tai liitäntä siirrettävää indikointilaitetta varten virtamuuntajat jännitemuuntajat tai ylijännitesuojat kaapelivirtamuuntaja ylimääräiset apukoskettimet ohjauskaapelien johtokouru kuivauslämmitin läpimenevä maadoituskisko laitteen maadoituskisko sähköinen asennonosoitus maadoituskytkimen sähköinen lukitus katkaisijavaunun sähköinen lukitus Tekniset tiedot CBW Nimellisjännite [kv] 12 17,5 24 Nimellisvirta, kokoojakiskot [A] Nimellisvirta, katkaisija [A] 630/ / /1250 Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Kennomitat - leveys [mm] syvyys [mm] korkeus [mm]

17 4.5 Kennotyypit Kaapeliliityntäkenno DBC Kaapeliliityntäkennoa DCB voidaan käyttää kytkettäessä kaapeleita suoraan kokoojakiskostoon. Kenno on varustettu kaapelien liityntäpisteillä. Virtamuuntajat voidaan asentaa 500 mm leveään kennoon. Mikäli ei käytetä maadoituskytkintä, kaapelitilan ovi on kiinteästi asennettu ja voidaan avata vain työkalulla. Ovessa on tarkkailuikkuna. Vakiovarusteet Ylämoduuli: kiskoläpiviennit koteloitu kokoojakiskotila lukitusyksikkö, vain kun käytössä on maadoituskytkin (EM) integroitu toisiokojetila kokoojakiskot maadoituskisko Alamoduuli: koteloitu kaapelipäätetila rinnakkaiskaapelien liitäntämahdollisuus kaapeliaukolla ja -tuella varustettu pohjalevy tai jännitemuuntajan kannatin Lisävarusteet kiinteä jänniteen indikointi tai liitäntä siirrettävää indikointilaitetta varten virtamuuntajat virtamuuntajan maadoituskytkin (EM) valokaaripaineen purkauskanava ohjauskaapelien johtokouru ylijännitesuojat kuivauslämmitin läpimenevä maadoituskisko Tekniset tiedot DBC Nimellisjännite [kv] 12 17,5 24 Nimellisvirta [A] 630/ / /1250 Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Kennomitat - leveys [mm] 375/ / /500 - syvyys [mm] korkeus [mm] 1635/ / /

18 4.6 Kennotyypit Kiskonnousukenno BRC Kiskonnousukenno BRC liittää alakautta tulevat, pitkittäiskuormanerottimelta tai -katkaisijalta tulevat kiskot yläpuolella oleviin kokoojakiskoihin. Tätä 500 mm levyistä kennoa voidaan käyttää mittauskennona, jossa on tilaa kolmelle virtamuuntajalle ja kolmelle jännitemuuntajalle. Alamoduulin ovi on kiinteä, ja se täytyy avata työkalujen avulla. Ovessa on tarkkailuikkuna. Vakiovarusteet Ylämoduuli: kiskoläpivienti koteloitu kokoojakiskotila integroitu toisiokojetila kokoojakiskot maadoituskisko Alamoduuli: kennossa kiskonnousut pohjalevy Lisävarusteet kiinteä jännitteen indikointi tai liitäntä siirrettävää indikointilaitetta varten virtamuuntajat jännitemuuntajat maadoituskytkin, jossa asennonosoitus apukoskettimet maadoituskytkimelle, 2a+2s valokaaripaineen purkauskanava ohjauskaapelien johtokouru kuivauslämmitin läpimenevä maadoituskisko Tekniset tiedot BRC Nimellisjännite [kv] 12 17,5 24 Nimellisvirta [A] 630/ / /1250 Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Kennomitat - leveys [mm] 375/ / /500 - syvyys [mm] korkeus [mm] 1635/ / /

19 4.7 Kennotyypit Pitkittäiskuormanerotinkenno SEC Pitkittäiskuormanerotinkennoa SEC käytetään aina yhdessä kiskonousukennon BRC kanssa. Peruskennossa (leveys 375 mm) on SF6- eristeinen, 3-asentoinen SFG-kuormanerotin kokoojakiskojen pitkittäiskuormanerotusta varten. Maadoitukset tapahtuvat kuiten muissakin kennotyypeissä. Vakiovarusteet Ylämoduuli: 3-asentoinen kuormanerotin ohjainlaite, jossa mekaaninen asennonosoitus koteloitu kokoojakiskotila integroitu toisiokojetila lukitusyksikkö kokoojakiskot maadoituskisko Alamoduuli: koteloitu pitkittäiskiskotila pohjalevy Lisävarusteet kiinteä jänniteen indikointi tai liitäntä siirrettävää indikointilaitetta varten apukoskettimet suljettua (2a+2s) ja maadoitettua (2a+2s) asentoa varten kaasunpainevahti, jossa kuormanerottimen kosketin moottoriohjain virtamuuntajat valokaaripaineen purkauskanava ohjauskaapelien johtokouru kuivauslämmitin läpimenevä maadoituskisko laitteen maadoituskisko jännitemuuntajat Tekniset tiedot, SEC Nimellisjännite [kv] 12 17,5 24 Nimellisvirta [A] 630/ / Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Kennomitat - leveys [mm] 375/500/ /500/ /500/750 - syvyys [mm] korkeus [mm] 1635/ / /

20 4.8 Kennotyypit Pitkittäisvarokekuormanerotinkenno SEF Pitkittäisvarokekuormanerotinkennoa SEF käytetään, kun tarvitaan sulakkeella suojattua pitkittäiskennoa tai jos muuntajan syöttölaite vaatii mittausta. Sulakkeen maadoituksessa integroitu maadoituskytkin toimii sulakkeiden yläpuolella ja erillinen maadoituskytkin sulakkeiden alapuolella. Käytetty mekanismi on kaksijousinen, joka sisältää automaattisen sulakelaukaisun. Pääsy kaapelipäätetilaan on mahdollista vain silloin, kun kojeiston toiminta on maadoitusasennossa. Aukija maadoitettu -asennot näkyvät toisiokojetilan oven takana olevista tarkastusikkunoista. Kokoojakiskoliitännät voidaan tehdä sekä vasemmalle että oikealle. Vakiovarusteet Ylämoduuli: 3-asentoinen kuormanerotin ohjainlaite, jossa on mekaaninen asennonosoitus koteloitu kokoojakiskotila integroitu toisiokojetila lukitusyksikkö osoittava sulakelaukaisu kokoojakiskot maadoituskisko Alamoduuli: maadoituskytkin EF sulakealusta Lisävarusteet kiinteä jänniteen indikointi tai liitäntä siirrettävää indikointilaitetta varten apukoskettimet suljettua (2a+2s) ja maadoitettua (2a+2s) asentoa varten apukoskettimet lauenneelle sulakkeelle, 1a+1s kaasunpainevahti, jossa kuormanerottimen kosketin hätä-seis-laukaisu laukaisukela moottoriohjain valokaaripaineen purkauskanava ohjauskaapelien johtokouru kuivauslämmitin läpimenevä maadoituskisko laitteen maadoituskisko Tekniset tiedot SEF Nimellisjännite [kv] 12 17,5 24 Nimellisvirta (suurin sulake) [A] Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Sulakepituus [mm] 292/ / Kennomitat - leveys [mm] 375/ / /500 - syvyys [mm] korkeus [mm] 1635/ / /

21 4.9 Kennotyypit Pitkittäiskatkaisijakenno SBC Pitkittäiskatkaisijakennoa SBC käytetään yhdessä kiskonousukennon BRC kanssa. Pitkittäiskatkaisijakenno on varustettu SF6-eristeisellä, 3-asentoisella kuormanerottimella sarjassa katkaisijan kanssa. Kennossa on tyhjötai SF6-eristeinen katkaisija. Katkaisija on liitetty kiinteästi kiskostoon ja katkaisijarunko on varustettu pyörillä. Kuormanerottimen maadoitus kuuluu aina kennon ominaisuuksiin. Oven lukitus on henkilöturvallisuuden vuoksi kytketty mekaanisesti kuormanerottimen maadoitusasentoon. Kennoon voi myös asentaa virta- ja jännitemuuntajat (DIN-koko, lisätietoja on kohdassa 5.10). Vakiovarusteet Ylämoduuli oikealla: 3-asentoinen kuormanerotin ohjainlaite, jossa on mekaaninen asennonosoitus koteloitu kokoojakiskotila lukitusyksikkö kokoojakiskot maadoituskisko Ylämoduuli vasemmalla: integroitu toisiokojetila toisiokomponenteille koteloitu kokoojakiskotila Lisävarusteet katkaisija, tyhjö- tai SF6-tyyppi kiinteä jänniteen indikointi tai liitäntä siirrettäviä indikointilaitteita varten virtamuuntajat jännitemuuntajat apukoskettimet suljettua (2a+2s) ja maadoitettua (2a+2s) asentoa varten kaasunpainevahti, jossa kuormanerottimen hälytyskosketin moottoriohjain valokaaripaineen purkauskanava ohjauskaapelien johtokouru maadoituskytkin EM kuivauslämmitin läpimenevä maadoituskisko laitteen maadoituskisko Tekniset tiedot SBC Nimellisjännite [kv] 12 17,5 24 Nimellisvirta [A] 630/ / Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Kennomitat - leveys [mm] syvyys [mm] korkeus [mm] 1635/ / /

22 4.10 Kennotyypit Pitkittäisvaunukatkaisijakenno SBW SBW-kennoa käytetään yhdessä kiskonousukennon BRC kanssa. Pitkittäisvaunukatkaisijakennoa käytetään kojeiston pääkatkaisijana. Sitä on saatavilla tyhjö- tai SF6-kaasueristeisellä katkaisijalla varustettuna. Oven lukitus on henkilöturvallisuuden vuoksi kytketty mekaanisesti katkaisijan ja maadoituskytkimen toimintaan. Kennoon on saatavilla laaja valikoima ohjauksen ja suojauksen toisiolaitteita. Valikoima vaihtelee yksinkertaisista ilman virtalähdettä toimivista suojareleistä monimutkaisiin suojaus-, valvonta- ja hallintalaitteisiin. Vakiovarusteet Peruskenno: integroitu taakse kiinnitetty valokaaripaineen purkauskanava kokoojakiskot eristysaineelliset välilevyt ja suljin toisiokojetila toisiokomponenteille vaunukatkaisija, tyhjö- tai SF6- tyyppinen, sisältää lukitun apupiirikaapelin pistokkeen maadoituskytkin, sisältää lukitun ohjainlaitteen Lisävarusteet kiinteä jännitteen indikointi tai liitäntä siirrettäviä indikointilaitteita varten virtamuuntajat ylimääräiset apukoskettimet ohjauskaapelien johtokouru kuivauslämmitin läpimenevä maadoituskisko laitteen maadoituskisko Tekniset tiedot SBW Nimellisjännite [kv] 12 17,5 24 Nimellisvirta, kokoojakiskot [A] Nimellisvirta, katkaisija [A] 630/ / /1250 Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Kennomitat - leveys [mm] syvyys [mm] korkeus [mm] ) ) ) 1) 1905 kaapelikanavalla 22

23 4.11 Kennotyypit Pitkittäismittauskenno SMD Kuormanerottimellista mittauskennoa SMD, käytetään pääasiassa silloin, kun tarvitaan keskijännitemittausta ja/tai kun kojeistossa täytyy käyttää pitkittäiskuormanerotusta. Kennon toiminta perustuu kahden erillisen 3-asentoisen SFG -kuormanerottimen käyttöön. 3-asentoisten kuormanerottimien toiminta on lukittu kennon etuoven toimintaan. Pääsy kaapelipäätetilaan on mahdollista vain, kun molemmat kuormanerottimet ovat maadoitusasennossa. Vakiovarusteet Ylämoduuli vasemmalla: 3-asentoinen kuormanerotin tai kiskoläpivienti ohjainlaite, jossa on mekaaninen asennonosoitus integroitu toisiokojetila lukitusyksikkö kokoojakiskot maadoituskisko Ylämoduuli oikealla: 3-asentoinen kuormanerotin tai kiskoläpivienti ohjainlaite, jossa on mekaaninen asennonosoitus integroitu toisiokojetila lukitusyksikkö kokoojakiskot maadoituskisko Alamoduuli: koteloitu kokoojakiskotila Lisävarusteet kiinteä jänniteen indikointi tai liitäntä siirrettäviä indikointilaitteita varten apukoskettimet suljettua (2a+2s) ja maadoitettua (2a+2s) asentoa varten kaasunpainevahti, jossa kuormanerottimen hälytyskosketin virtamuuntajat jännitemuuntajat ohjauskaapelien johtokouru valokaaripaineen purkauskanava kuivauslämmitin läpimenevä maadoituskisko laitteen maadoituskisko Tekniset tiedot SMD Nimellisjännite [kv] 12 17,5 24 Nimellisvirta [A] 630/ / Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Kennomitat - leveys [mm] syvyys [mm] korkeus [mm] 1635/ / /

24 4.12 Kennotyypit Pitkittäiskatkaisijakenno mittauksella SMC Pitkittäiskatkaisijakennoa mittauksella, tyyppiä SMC, käytetään pääasiassa silloin, kun tarvitaan keskijännitemittausta ja/tai kun kojeistossa täytyy käyttää pitkittäiskatkaisijaa. Kennon toiminta perustuu yhden kiskolla kiinnitetyn katkaisijan ja kahden erillisen 3-asentoisen SFG-kuormanerottimen käyttöön. Kuormanerottimet on sijoitettu pitkittäiskuormanerottimen kokoojakiskon molempiin päihin. Päiden välissä on katkaisija, joka on asennettu vasemmanpuoleisen kuormanerottimen jälkeen. DIN-kokoiset jännite- ja virtamuuntajat ovat katkaisijan oikealla puolella aiemmin mainitussa järjestyksessä. 3-asentoisten kuormanerottimien toiminta on lukittu kennon etuoven toimintaan. Pääsy kaapelipäätetilaan on mahdollista vain, kun molemmat kuormanerottimet ovat maadoitusasennossa. Vakiovarusteet Ylämoduuli vasemmalla: 3-asentoinen kuormanerotin tai kiskoläpivienti ohjainlaite, jossa on mekaaninen asennonosoitus integroitu toisiokojetila lukitusyksikkö kokoojakiskot maadoituskisko Ylämoduuli oikealla: 3-asentoinen kuormanerotin tai kiskoläpivienti ohjainlaite, jossa on mekaaninen asennonosoitus integroitu toisiokojetila lukitusyksikkö kokoojakiskot maadoituskisko Alamoduuli: koteloitu kokoojakiskotila Lisävarusteet katkaisija, tyhjö- tai SF6-tyyppi kiinteä jänniteen indikointi tai liitäntä siirrettäviä indikointilaitteita varten apukoskettimet suljettua (2a+2s) ja maadoitettua (2a+2s) asentoa varten kaasunpainevahti, jossa kuormanerottimen hälytyskosketin virtamuuntajat jännitemuuntajat ohjauskaapelien johtokouru valokaaripaineen purkauskanava kuivauslämmitin läpimenevä maadoituskisko laitteen maadoituskisko Tekniset tiedot SMC Nimellisjännite [kv] 12 17,5 24 Nimellisvirta [A] 630/ / Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Kennomitat - leveys [mm] syvyys [mm] korkeus [mm] 1635/ / /

25 4.13 Kennotyypit Kiskomittauskenno BMC Kiskomittauskennoa BMC käytetään, kun tarvitaan keskijännitemittausta. DINkokoiset jännite- ja virtamuuntajat ovat kennon oikeassa reunassa. Pääsy kaapelipäätetilaan on mahdollista vain silloin, kun lukitusyksikkö on ovi auki -asennossa. Vakiovarusteet Ylämoduuli vasemmalla: integroitu toisiokojetila lukitusyksikkö kokoojakiskot maadoituskisko kiskoläpiviennit Ylämoduuli oikealla: integroitu toisiokojetila lukitusyksikkö kokoojakiskot kiskoläpiviennit Alamoduuli: koteloitu kokoojakiskotila Lisävarusteet kiinteä jänniteen indikointi tai liitäntä siirrettäviä indikointilaitteita varten virtamuuntajat jännitemuuntajat ohjauskaapelien johtokouru valokaaripaineen purkauskanava kuivauslämmitin läpimenevä maadoituskisko Tekniset tiedot BMC Nimellisjännite [kv] 12 17,5 24 Nimellisvirta [A] 630/ / /1250 Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Kennomitat - leveys [mm] syvyys [mm] korkeus [mm] 1635/ / /

26 4.14 Kennotyypit Erikoismittauskenno UMC Erikoismittauskennoa UMC käytetään, kun keskijännitemittauksessa tarvitaan erikoisjärjestelyjä. Kenno mukautuu joustavasti eri käyttötarkoituksiin ja täyttää useimmat asiakkaiden mittausja kaapelijärjestelyvaatimukset. Käytettävissä olevat kokoojakiskon kokoonpanot ovat alla olevissa piirroksissa. Yleiskäyttöisen mittamuuntaja-alustan avulla kennoon voidaan asentaa erityyppisiä jännite- ja virtamuuntajia. Jotta kennon käyttö olisi mahdollisimman joustavaa, kennon kokoojakiskot valmistetaan tilauksen tai asiakkaan ohjeiden mukaan. Pääsy kaapelipäätetilaan on mahdollista vain silloin, kun lukitusyksikkö on ovi auki -asennossa. Vakiovarusteet Ylämoduuli vasemmalla: integroitu toisiokojetila lukitusyksikkö maadoituskisko kiskoläpiviennit Ylämoduuli oikealla: integroitu toisiokojetila lukitusyksikkö kiskoläpiviennit Alamoduuli: koteloitu kokoojakiskotila muuntajien asennuslaite Lisävarusteet kiinteä jännitteen indikointi tai liitäntä siirrettävää indikointilaitetta varten virtamuuntajat jännitemuuntajat ohjauskaapelien johtokouru valokaaripaineen purkauskanava kuivauslämmitin läpimenevä maadoituskisko Yleisimmät kokoonpanot Tekniset tiedot UMC Nimellisjännite [kv] 12 17,5 24 Nimellisvirta [A] 630/ / /1250 Oikosulkukestoisuus [ka] Oikosulun kestoaika enintään [s] Kennomitat - leveys [mm] syvyys [mm] korkeus [mm]

27 5. Laitteet ja varusteet 5.1 Kuormanerotin SFG Kuormanerottimen ohjainlaite Kuormanerottimen moottoriohjaus Maadoituskytkimet Tyhjökatkaisija VD4/S, kiinteä malli Tyhjökatkaisija VD4/US, ulosvedettävä malli SF6-katkaisija HD4/S, kiinteä malli SF6-katkaisija HD4/US, ulosvedettävä malli Keskijännitesulakkeet CEF Virtamuuntajat Jännitemuuntajat Sensorit Suojareleet ja kennoterminaali Toisiokojetila Jänniteindikointi Ohjaus- ja apukaapelointi Valokaaripaineen purkauskanava

28 5.1 Laitteet ja varusteet Kuormanerotin SFG Kuormanerottimella SFG on kolme asentoa: kiinni auki maadoitettu Kuormanerottimen valokaaren sammutus- ja eritysaineena on SF6. Kuormanerottimen runkoon on asennettu kaksi termoplastisesta muovista tehtyä tarkastusikkunaa. Kuormanerotin on suljettu koko käyttöiäkseen (30 vuotta) eikä sitä tarvitse huoltaa. SFG-kuormanerottimessa on kapasitiivinen jakolaite jännitteen indikointia varten. Mekaaninen kestävyys on kiinni/ auki -ohjausta ja auki/maadoitus -ohjausta. Kuormanerotin ja ohjainlaite on asennettu irrotettavaan ylämoduuliin, jolloin kenno on helppo muuntaa SDFkennosta SDC-kennoksi tai päinvastoin. Kuormanerotinmallit SFG varustettuna yksijousisella UES-K3-ohjauslaitteella SFG varustettuna kaksijousisella UES-A3-ohjauslaitteella Lisävarusteet Apukoskettimet: kiinni-asento 2a+2s maadoitus-asento 2a+2s Laukaisukela: SFG-erottimelle UES-A3-ohjainlaitteella. SFG-erottimen mekaaninen laukaisu painonapilla UES-A3-ohjainlaitteen avulla. Moottoriohjaus: Katso kohta

29 5.2 Laitteet ja varusteet Kuormanerottimen ohjauslaite Yksijousinen ohjainlaite Yksijousinen moottoroitu ohjainlaite Yksijousinen moottoroitu ohjainlaite UES-K3/10, yksijousinen ohjainlaite UES-K3/10-ohjainlaitetta käytetään SFG -kuormanerottimen ja seuraavien kennojen kanssa: SDC CBC SEC SBC SMC SMD Sama ohjainlaite ohjaa kuormanerotinta käytettäessä auki-kiinni- ja aukimaadoitus -asentoja. Lukitusyksikön 1VFJ220030R2 täytyy olla asennettuna UES-K3/10-ohjainlaitteen etuosaan tämän toiminnon aikana. UES-K3/10-ohjainlaite käyttää kuormanerottimen sulkemiseen ja avaamiseen energiaa varastoivaa lattajousta. Ohjainlaitteen ohjauskulma on noin 180 ( ). Kuormanerotin suljetaan kääntämällä ohjainta myötäpäivään ja maadoituskytkin suljetaan kääntämällä ohjainta vastapäivään. Ohjainlaite on normaaleissa olosuhteissa huoltovapaa koko käyttöikänsä ajan (30 vuotta). Mekaaninen kestävyys on 1000 kiinni/auki -ohjausta ja 1000 auki/maadoitus -ohjausta. Ohjainlaitteen UES-K3/10 voi varustaa moottoriohjaimella 1VFU110002R2. Avautumisaika impulssista noin 40 ms. Lukitusyksikkö -kojeistossa käytetään uutta lukitusyksikköä 1VFJ220030R2. Lukitusyksikköä käytetään estämään kaikki virheelliset toiminnot, ja sillä saadaan aikaan myös monia lukitusvaihtoehtoja. Lukitusyksikön voi lukita myös riippulukolla ja sen voi varustaa pikalukolla. Asennonosoitus ja käyttöliittymämoduuli Moduulin 1VFJ120005R2 tyypissä asennonosoituksen vakioväri on valkoinen. Käsiohjauskampi Vältä virheelliset ohjaukset käyttämällä vain käsiohjauskampea 1VFJ220002R2. UES-A3/10, kaksijousinen ohjainlaite UES-A3/10-ohjainlaitetta käytetään yhdessä SFG-kuormanerottimen ja SD-kennojen kanssa. Sama ohjainlaite ohjaa kuormanerotinta käytettäessä auki-kiinni- ja auki-maadoitus -asentoja. UES-A10/2-ohjainlaitteella ohjataan myös maadoituskytkintä EF. Lukitusyksikön 1VFJ220030R2 täytyy olla asennettuna UES-A3/10-ohjainlaitteen etuosaan tämän toiminnon aikana. UES-A3/10-ohjainlaitteessa on kaksi energiaa varastoivaa lattajousta. Toinen (K-jousi) sulkee ja avaa kuormanerottimen ja toinen (A-jousi) avaa sen nopeasti. A-jousi varaa energiaa K-jouseen. A-jousi virittyy, kun kuormanerotin suljetaan tai avataan manuaalisesti tai moottoriohjaimella. A-jousi on käytön aikana lukittu, eikä se laukea ilman sulakkeesta, laukaisukelasta tai mekaanisesta painonapista tulevaa impulssia. Muutoin UES-A3/10-ohjainlaitetta voi käyttää samaan tapaan kuin UES-K3/10-ohjainlaitetta. Ohjausakseli täytyy palauttaa auki-asentoon laukaisun jälkeen. Ohjauslaitteen ohjauskulma on noin 180 ( ). Kuormanerotin suljetaan kääntämällä ohjainta myötäpäivään ja maadoituskytkin suljetaan kääntämällä ohjainta vastapäivään. Ohjainlaite on normaaleissa olosuhteissa huoltovapaa koko käyttöikänsä ajan (30 vuotta). Mekaaninen kestävyys on 1000 kiinni/auki -ohjausta ja 1000 auki/ maadoitus -ohjausta. 29

30 5.3 Laitteet ja varusteet Kuormanerottimen moottoriohjaus SFG-kuormanerottimelle on saatavilla moottoriohjain ja hallintalaite kaikkiin kennomalleihin sähköistä käyttöä tai kaukokäyttöä varten. Moottoriohjain ja ohjauslaite on kiinnitetty toisiokojetilaan. Ne voi kiinnittää ilman erillisiä osia. Tavalliset jännitteet 12 VDC 24 VDC 48 VDC 60 VDC 110 VDC 125 VDC 220 VDC Yksijousinen ohjainlaite Moottoriohjaimet ovat tasavirtakäyttöisiä. Vaihtovirtalähteillä käytetään tasasuunninta. Moottoriohjaimen hallintaan tarvitaan kuormanerottimen ja maadoituskytkimen 2a+2s apukoskettimia. Hallintalaite Sisältää: auki/kiinni -painikkeet paikallis-/etäkäyttökytkin Kaksijousinen ohjainlaite 30

31 5.4 Laitteet ja varusteet Maadoituskytkimet SFG Päävirtapiirien maadoituskytkin on osa SFG-kuormanerottimen kolmiasentoista kytkintä. Maadoituskytkimessä on kaksilapainen liikkuva veitsiosa. Kiinteät koskettimet on liitetty yhteen (kytketty oikosulkuun) yhteiseen kytkimen rungossa olevaan maadoituskiskoon. Rungon ulkopuolella on maadoitusliitin, joka muodostaa yhteyden maadoitusjohtimeen. Varokekuormanerotinkennossa SDF on kaksi maadoituskytkintä. Koska sulakkeiden molemmat päät on maadoitettu, sulakkeet voi vaihtaa käsin ilman erillisiä työkaluja. Maadoituskytkimessä EF on alennettu kytkentäkyky, koska täysimittaista oikosulkuvirtaa ei voi syntyä tähän kohtaan (sulakkeen alapuolelle). Maadoituskytkintä EM käytetään kaapelipäätteiden maadoitukseen katkaisijakennoissa ja kun tarvitaan pääkokoojakiskon maadoitusta. Kaikissa maadoituskytkimissä on etuoven läpi näkyvä todellinen asennonosoitus. Maadoituskytkimiä ohjataan kennon etupuolen ohjausakselin avulla. Sulakealustan maadoitus (virtaa rajoittava) EF 210 Kaapelipäätteiden ja kokoojakiskon maadoitus EM 210 Lisävarusteet apukoskettimet 2a+2s Maadoituserottimien kokoonpanovaihtoehdot SFG EF EM EM EF Tekniset tiedot IEC EM Nimellisjännite 12 kv 17,5 kv 24 kv Sulkemiskyky EF 210 [ka] EM 210 [ka] 62,

32 5.5 Laitteet ja varusteet Tyhjökatkaisija VD4/S, kiinteä malli VD4/S Tyhjökatkaisija VD4/S on valmistettu erityisesti -kojeistoa varten. Katkaisijan kapasiteetti on mitoitettu siten, että se toimii luotettavasti missä tahansa laitteiston tai järjestelmäkomponenttien käyttö- tai vikatilanteessa. Tyhjökatkaisija on erityisen sopiva sähköjärjestelmissä, joissa toistuvasti katkaistaan katkaisijan nimellisvirran suuruisia virtoja. VD4/S-tyhjökatkaisija on varustettu enegiaa varastoivalla jousimekanismilla, jossa on normaali toimintajakso ja automaattinen jälleenkytkentäjakso (O-0.3s-CO-3min-CO). Katkaisijoilla on poikkeuksellisen suuri toimintavarmuus ja pitkä käyttöikä. Syvyyssuunnassa peräkkäin olevissa katkaisijapilareissa on putkimaisten epoksihartsieristeiden sisään asennetut tyhjökatkaisuelementit. Virrankatkaisuprosessi tyhjökatkaisijassa on erilainen kuin muissa katkaisijoissa, jotka käyttävät öljyä tai kaasua valokaaren sammutukseen. Tyhjöputkessa olevasta erittäin pienestä paineesta johtuen, tarvitaan ainoastaan pieni koskettimien avausväli katkaisun saavuttamiseksi. Avausvaiheessa avautuvien koskettimien välille syntyy tyhjövalokaari katkaistavan virran vaikutuksesta. Valokaarta ylläpitää elektroneista ja metallihöyryn ioneista koostuva plasma. Koskettimien spiraalimaisesta urituksesta indusoitu magneettinen kenttä aikaansaa tyhjövalokaaren pyörivän liikkeen, joten kosketinpintojen paikallinen ylikuumeneminen on estetty myös katkaistaessa suurempiakin virtoja. Lyhyen avausvälin ja tyhjövalokaaren johtavuuden vuoksi valokaarijännite on erittäin pieni, ja lyhyestä valokaariajasta johtuen myös valokaarienergia on pieni. Tämän vuoksi tyhjökatkaisuelementtien ja tyhjökatkaisijoiden käyttöikä on pitkä. Vakiovarusteet manuaalinen viritysmekanismi laukaisukela + apukytkin apukoskettimet 1a+3s vianilmaisun apukosketin Lisävarusteet lukitusmagneetti viritysmoottori + apukytkin laukaisukela + apukytkin toinen laukaisukela apukytkin (5 kosketinta) alijännitelaukaisin PR /3 katkaisijaan asennettua virrantunnistinta. Tekniset tiedot VD4/S Nimellisjännite 12 kv 17,5 kv 24 kv Nimellistaajuus [Hz] 50/60 50/60 50/60 Syöksyjännitelujuus [kv] Vaihtojännitelujuus [kv] Nimellisvirta [A] 630/ / Katkaisukyky [ka] 12/16/20/25 12/16/20 12/16/20 Sulkemiskyky [ka] 30/40/50/63 30/40/50 30/40/50 Katkaisun kestoaika [s] Vaiheväli [mm]

33 VD4/US 5.6 Laitteet ja varusteet Tyhjökatkaisija VD4/US, ulosvedettävä malli Uusi VD4/US-tyhjökatkaisija on suunnittelultaan ja valmistukseltaan huipputason tuote. VD4/US-keskijännitetyhjökatkaisijoissa on hartsiputkiin upotetut tyhjökatkaisuelementit. Hartsiin upotetut kammion navat ovat erittäin tukevat ja suojaavat kammiota iskuilta, kerääntyvältä pölyltä ja kosteudelta. Vakiovarusteet EL-tyypin manuaalinen ohjainlaite mekaaninen asennonosoitus viritysjousien tilasta mekaaninen asennonosoitus sulkemis- ja avaamispainike ohjauslaskuri kymmenen katkaisijan auki/kiinniapukosketinsarja jousien virityskampi eristetyt koskettimet liitäntäjohto (vain pistoke) lisäpiireille vaunun siirtokampi Lisävarusteet laukaisukela toinen laukaisukela pienitehoinen laukaisukela kiinniohjauskela alijännitekela, jossa on haaroitettu virransyöttö syöttöpuolella hidasteinen elektroninen alijännitekela (0, , s) (haaroitettu virransyöttö syöttöpuolella) alijännitekelan mekaaninen ohitus kiinniohjausjousen valvontakytkin 15 katkaisijan auki/kiinniapukosketinsarja (vaihtoehto 10 koskettimen sarjalle) hipaisukosketin jousen viritysmoottori auki- ja kiinniohjauspainikkeen suoja avaavan ja sulkevan painikkeen lukitusmahdollisuus avainlukitus auki-asentoon katkaisijavaunun lukitusmagneetti. Tekniset tiedot VD4/US Nimellisjännite / Nimellinen eristysjännite [kv] Vaihtojännitelujuus 50 Hz:n taajuudella [kv] Syöksyjännitelujuus [kv] Nimellistaajuus [Hz] Normaali virta [A] 630/ /1250 Katkaisukyky [ka] Oikosulkukestoisuus (3 s) [ka] Kytkentäkyky [ka] 62,5 50 Vaiheväli [mm]

34 5.7 Laitteet ja varusteet SF6-katkaisija HD4/S, kiinteä malli HD4/S-katkaisija, jossa PR521- ylivirtalaukaisin Rakenne HD4/S SF6-keskijännitekatkaisija on suunniteltu erityisesti -kennoja varten, ja se on varustettu oikeakätisellä ohjausmekanismilla. Katkaisijassa käytetään SF6-kaasua valokaaren sammuttamiseen ja eristykseen. Katkaisijan pääkoskettimet on asennettu erillisille pilareille. Ohjain on jousiohjain, jossa energia on varastoitu jousiin ja toiminta on ohjaajasta riippumaton. Kauko-ohjaus on mahdollista sähköisten lisälaitteiden avulla. Katkaisijan rakenne on kompakti, tukeva ja kevyt. HD4/S-katkaisijajärjestelmissä on koko sen käyttöiäksi suljettu paine (IEC standardit). Pääominaisuudet Huoltovapaa, suuri ohjaustoimintojen määrä, pitkä sähköinen ja mekaaninen elinikä, kauko-ohjaus, kattavat lisävarusteet ja useita mukautusmahdollisuuksia, kaasunvalvontalaite (tarvittaessa), ensiöylivirtalaukaisin (tarvittaessa), jälleenkytkentäjäkson käyttömahdollisuus A-0,3 min-sa-3 min-sa. Katkaisutekniikka SF6 on palamaton kaasu, jolla on erinomaiset eristysominaisuudet. Erityisten termisten ominaisuuksien ja kemiallisen vakautensa ansiosta SF6-kaasu säilyttää ominaisuutensa erittäin pitkään, mikä vuoksi katkaisijat ovat hyvin luotettavia. SF6-kaasun puhallus- ja jäähdytysvaikutus sekä koskettimien erityinen muotoilu sammuttavat valokaaren asteittain ja palauttavat nopeasti kaasun eristysominaisuudet ilman uudelleensyttymistä. Tämän prosessin vuoksi ylijännitearvot ovat erittäin alhaiset ja valokaaren kesto on lyhyt. Näiden ominaisuuksien ansiosta HD4/S katkaisija on käyttökelpoinen katkaisija keskijännitejakelumuuntamoille. Vakiovarusteet pistokeliitynnät ohjauskaapeleille käsiviritteinen ohjainlaite mekaaninen avaamis- ja sulkemisjousien viritystilan osoitus mekaaninen katkaisijan asennonosoitus sulkemis- ja avaamispainikkeet ohjauslaskuri liityntä (pistoke) lisävirtapiireille avainlukitus jousen viritysvipu laukaisukela apukosketinlohko (auki/kiinni). Lisävarusteet kiinniohjauskela jousen viritysmoottori alijännitekela ohjauspainikkeiden lukitus PR /3 katkaisijaan asennettua virrantunnistinta. Kaksitasoinen painekytkin Ensimmäinen taso reagoiminen pieneen paineeseen Ilmoitus annetaan, kun kaasun paine putoaa 380 kpa:n absoluuttipaineesta alle 310 kpa:n absoluuttipaineen. Toinen taso reagoiminen riittämättömään paineeseen Ilmoitus annetaan, kun kaasun paine putoaa alle 280 kpa:n absoluuttipaineen. Katkaisijan lukituslaite (lampulla/ ilman lamppuja) riittämättömän SF6-kaasun paineen vuoksi Tätä laitetta voi käyttää vain katkaisijoissa, joissa on painekytkin. Lukituslaite on valinnainen lisälaite, ja se voidaan asentaa vain :n toimesta. Käytettävissä on seuraavat kokoonpanot: A Virtapiiri, jolla voi avata automaattisen katkaisijan ja lukita sen auki-asentoon, versio ilman merkkilamppuja. B Virtapiiri, jolla voi lukita katkaisijan asentoon, jossa se on ollut, versio ilman merkkilamppuja. C Virtapiiri, jolla voi avata virtapiirin automaattisesti; versio, jossa kolme merkkilamppua. D Virtapiiri, jolla voi lukita katkaisijan asentoon, jossa se on ollut; versio, jossa kolme merkkilamppua. Tekniset tiedot HD4/S Nimellisjännite 12 kv 17,5 kv 24 kv Nimellistaajuus [Hz] 50/60 50/60 50/60 Syöksyjännitelujuus [kv] Vaihtojännitelujuus [kv] Nimellisvirta [A] 630/ / Katkaisukyky [ka] 12/16/20/25 12/16/20 12/16/20 Sulkemiskyky [ka] 30/40/50/63 30/40/50 30/40/50 Oikosulun kestoaika [s] Vaiheväli [mm]

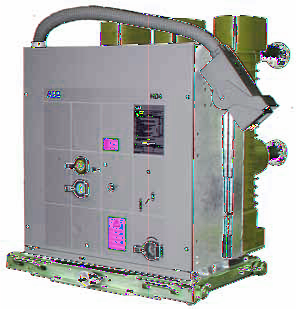

35 5.8 Laitteet ja varusteet SF6-katkaisija HD4/US, ulosvedettävä malli HD4/US-keskijännitekatkaisijoissa valokaaren sammutus- ja eristysaineena käytetään rikkiheksafluoridikaasua (SF6). SF6-kaasussa virta katkaistaan valokaaren pirstoutumatta ja ylijännitteiden syntymättä. Nämä ominaisuudet takaavat katkaisijalle pitkän käyttöiän ja rajoittavat laitteiston dynaamista, eristyksellistä ja termistä rasitusta. Katkaisijan navat on suljettu hermeettisesti koko sen käyttöiäksi (IEC standardi) ja ne ovat huoltovapaita. Vakiovarusteet manuaalinen ohjainlaite mekaaninen asennon osoitus viritysjousen tilasta mekaaninen asennon osoitus sulkemis- tai avaamispainike käyttökertalaskuri kymmenen katkaisijan auki/kiinniapukoskettimet (neljä avaamiselle ja kolme sulkemiselle) vasen virityskampi eristetyt koskettimet liitäntäjohto (vain pistoke) apukoskettimille vaunun siirtokampi Lisävarusteet laukaisukela toinen laukaisukela pienitehoinen laukaisukela kiinniohjauskela alijännitekela, jossa on haaroitettu virransyöttö syöttöpuolella hidasteinen elektroninen alijännitelaukaisin (0,5 1 1,5 2 3 s) sähköisen alijännitelkelan mekaaninen ohitus alijännitekelan sähköinen apukosketin vaihtoehtoinen katkaisijan 15 auki/kiinni-apukoskettimen sarja (vaihtoehtona 10 apukoskettimen sarja) hipaiskukosketin asentokytkin jousen viritysmoottori moottorin termomagneettinen suojaus ohjausmekanismin sähköinen indikointi jousien viritystilasta avauspainikkeen lukitus sulkemispainikkeen lukitus avainlukitus katkaisijalle ohjausmekanismin lukitusmagneetti katkaisijavaunun lukitusmagneetti kaksitasoinen painekytkimen kaasunvalvontalaite kaksitasoinen painekytkimen hallintalaite, jossa on kolme LED-valoa ja avaamisen lisäjännitelaukaisin: katkaisijan avaaminen ja lukitus suljettaessa kaksitasoinen painekytkimen hallintalaite, jossa on kolme LED-valoa: katkaisijan lukitseminen asentoon, jossa se on. Tekniset tiedot HD4/US Nimellisjännite / Nimellinen eristysjännite [kv] Vaihtojännitelujuus 50 Hz:n taajuudella [kv] Syöksyjännitelujuus [kv] Nimellistaajuus [Hz] Normaali virta [A] 630/ /1250 Katkaisukyky [ka] Oikosulkukestoisuus (3 s) [ka] Kytkentäkyky [ka] 62,5 50 Vaiheväli [mm]

36 5.9 Laitteet ja varusteet Sulakkeen valinta: IEC Käyttöjännite kv 1) Erikoisarvot kysyttäessä Keskijännitesulakkeet CEF -kojeistossa käytetään HRC- -sulakkeita IEC standardin mukaisesti. Sulakkeiden mitat ovat DIN 43625T standardin mukaiset. Niiden pituus e on 292 mm 12 kv:lla ja 442 mm 24 kv:lla. Muuntajasuojukseen sulake valitaan alla olevan taulukon mukaisesti. Keskijännite - HRC-sulakkeet Sulakkeen alapää on asennettu sulakepitimeen, joka on kiinnitetty tukieristimeen. Tähän tukieristimeen voidaan tarvittaessa asentaa myös kapasitiivinen jännitteenjakaja. Sulakkeen yläpää on liitetty sulakepitimeen, jossa on sulakelaukaisun ohjausmekanismi. Mekanismi ohjaa suoraan kuormanerotinta. Malli Nimellis- Nimellis- e/d jännite jännite kv A mm CEF / / / / / / / / / /87 CEF / / / / / / / / /87 CEF / / / / / / / /87 Muuntajan teho [kva] Sulakkeen arvo (A) 1)

37 5.10 Laitteet ja varusteet Virtamuuntajat Un BIL Perusmitat Muuntajan tyyppi Piirustusnumero kv kv DIN T8 TPU 4x.xx 1VL ) (DIN SSB 12) 1VL ) Laipallinen 17,5 95 DIN T8 TPU 5x.xx 1VL ) (DIN SSB 12) 1VL ) Laipallinen DIN T8 TPU 6x.xx 1VL ) (DIN SSB 24) 1VL ) TPU ) Ensisijainen liitäntä P1 toisioliitinkotelon lähellä (napaisuus normaali) 2) Ensisijainen liitäntä P2 toisioliitinkotelon lähellä (napaisuus käännetty) Yksisydämiset virtamuuntajat, kv, 50 Hz (60 Hz) Yksi ensiövirta-alue, toisiovirta 1 A tai 5 A Virta-alueen laajennuskerroin: 120 % Vaihtoehtoiset luokat: 0,5, 10 VA 5P10, 10 VA 5P20, 10 VA Ip (A) Ith (ka 1s) Ith (ka 3s) TPU Kaksisydämiset virtamuuntajat, kv, 50 Hz (60 Hz) Yksi ensiövirta-alue, toisiovirta 1 A tai 5 A Virta-alueen laajennuskerroin: 120 % Sydän 1: luokka 0,5, 10 VA Sydän 2: luokka 5P10, 10 VA tai 5P20, 5 VA Ip (A) Ith (ka 1s) Ith (ka 3s) KOLMA KOLMA-muuntaja sopii kolmivaiheisen virran summan mittaamiseen 3-vaiheisesta kaapelista. Muuntajaa käytetään yhdessä staattisten maasulkureleiden kanssa. Kaapelivirtamuuntajaa voi tavallisesti käyttää, kun mitataan nollavirtaa, esimerkiksi varoittamaan etukäteen maadoitusvirheestä tai sellaista paikannettaessa. Ikkunan halkaisija 180 mm Rakenne Rengassydän, toisiokäämissä väliulosottoja Nimellisarvot 100/1A 2,0 VA 10P10 150/1A 4,0 VA 10P10 37

38 5.11 Laitteet ja varusteet Jännitemuuntajat Jännitemuuntajien taatut enimmäisarvot 50 Hz (60 Hz) 1-napaisesti eristettyjä jännitemuuntajia on saatavilla kolmelle eri jännitealueelle: 12 kv, 17,5 kv ja 24 kv. Jännitemuuntajat voi rakentaa yleisimmille ensiöjännitteille välillä 1: 3 kv 22: 3 kv ja kaikille tavallisille toisiojännitteille, esimerkiksi 100: 3 V, 110: 3 V, 115: 3 V ja 120: 3V. Alla kuvatun mallisissa jännitemuuntajissa on pieni ferroresonanssiriski. Käyttöturvallisuuden vuoksi avokolmiokäämit tulee kytkeä sarjaan vaimennusvastuksen kanssa. TJC 4 TJC 5 TJC 6 TJC-tyypin jännitemuuntajat voi kytkeä ensiöjännitteisiin korkeajännitekaapelilla KREZ 15, kun käytetään 1-napaisesti eristettyjä jännitemuuntajia. Tietoja: Taajuus: 50 Hz Käyttölämpötila: 40 o C Standardi IEC Type TJC 4 TJC5 TJC6 Ensiöjännite 3000: : : : : : 3 Liitinmerkinnät A-N A-N A-N Toisiokäämien enimmäismäärä Käämi Avokolmiokäämi Mittauskäämi Mittauskäämi Avokolmiokäämi Mittauskäämi Avokolmiokäämi Toisiojännite 100: 3 or 110: 3 100:3 or 110:3 100: 3 or 110: 3 100:3 or 110:3 100: 3 or 110: 3 100:3 or 110:3 Liitinmerkinnät a-n da-dn a-n da-dn a-n da-dn Tarkkuusluokka 0,2 0, P 6P 0,2 0, P 6P 0,2 0, P 6P Suurin nimellistaakka VA 1) kun avokolmiokäämi on käytössä Fv = 3 x Un Toision terminen sietovirta U = 1,2 x Un U = 1,9 x Un ) Yhdelle mittauskäämille. Mahdolliset nimellisarvot, kun muuntaja varustetaan kahdella mittauskäämillä, lasketaan tarvittaessa. 38
