Reverso kuormakytkin, A

Transkriptio

1 Keskus Ohjauskalusteet Kuormakytkimet A Reverso kuormakytkin, A Asennus kanteen tai DIN-kiskoon 7+7 mm kosketinväli Ovikytkin mahdollisuus Modulaarinen rakenne Toiminta REVERSO on kuormakytkin, jota voidaan käyttää myös pää-, turva- ja normaalina -nokkakytkimenä. REVERSO on markkinoiden ainoa kytkin, jossa on muunneltavat kosketinyksiköt. Kosketinyksikössä on mahdollisuus johtimien kiristykseen sekä edestä että takaa. Tämä antaa joustavuutta asentamiseen. Sarja tarjoaa laajan valikoiman tarvikkeita (lisä-, N- ja liitäntälohko yms.), jotka ovat liitettävissä helposti kytkimen sivuille. Asennusvaihtoehtoina on kansiasennus (2-ruuviasennus tai 22,5 mm yksireikäänasennus 20 A-32 A), oviasennus, DINkisko/aukkoasennus sekä pohjalevyasennus. Lukittavat vääntimet kelt./pun. tai harmaana. Tekstikyltit toiveen mukaan. Kytkin myös koteloituna 25 A-100 A (värit: kelt./pun. tai harmaa). HUOM! IP66 Tekniset tiedot

2 Kytkin Kokoluokka 1 25 A Kokoluokka 1 32 A Kokoluokka 2 50 A Kokoluokka 2 63 A Kokoluokka 3 80 A Kokoluokka A Nimelliskäyttövirta Ie (A) Terminen rajavirta Ith AC-20 (A) Avoimelle kytkimelle I the(a) Nimellisjännite U i(v) Nimellisimpulsijännitteen sietokyky Uimp kv Mekaaninen käyttöikä (ilman kuormaa) x106 Käyttölämpötila -30 C C Liitäntä yksi- / monisäikeinen mm Max. kaapelin halk. 10 mm 25 mm 50 mm Hyväksynnät UL, cul File E Kotelointiluokka IP40, (koteloituna IP65/66) CE-merkintä IEC 947-3, EN Max. katkaisukyky Aeff/400 V Max. oikosulkuvirta Aeff/400 V Nimellisteho AC23 (kw) 3x230 V x400 V x500 V x690 V Nimellisteho AC3 (kw) 3x230 V x400 V x500 V x690 V Apukontaktin sähköiset tiedot Nimellisvirta AC-15 (A) 230 V-6 A 400 V-4 A Nimellisvirta AC-23 (A) 400 V-14,8 A 400 V-21 A 400 V-35 A 400 V-42 A 400 V-57 A 400 V-69 A Rei itys ruuviasennus Ruuviasennus, kokoluokka 1 Yksireikäasennus, kokoluokka 1 Ruuviasennus, kokoluokat 2 ja 3

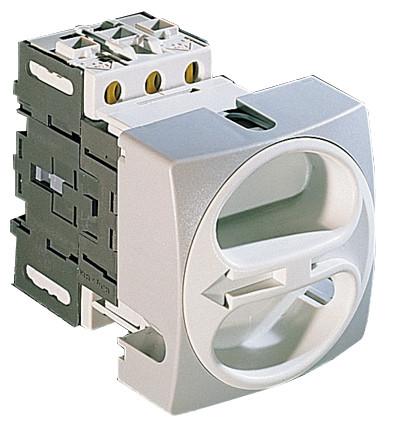

3 t Täydellinen 3-napainen kytkin paneeliasennukseen sisältäen kelt./pun. etulevyn kuten kuvassa A, etulevy 66 x 66 mm A, etulevy 66 x 66 mm A, etulevy 66 x 66 mm A, etulevy 66 x 66 mm A, etulevy 86 x 86 mm A, etulevy 86 x 86 mm Täydellinen 3-napainen kytkin paneeliasennukseen sisältäen harmaan etulevyn kuten kuvassa A, etulevy 66 x 66 mm A, etulevy 66 x 66 mm A, etulevy 66 x 66 mm A, etulevy 66 x 66 mm A, etulevy 86 x 86 mm A, etulevy 86 x 86 mm Täydellinen 3-napainen kytkin pohja-asennukseen ovikytkinsarjalla 2 sisältäen kelt./pun. etulevyn kuten kuvassa

4 A, etulevy 66 x 66 mm A, etulevy 66 x 66 mm A, etulevy 66 x 66 mm A, etulevy 66 x 66 mm A, etulevy 86 x 86 mm A, etulevy 86 x 86 mm Täydellinen 3-napainen kytkin pohja-asennukseen ovikytkinsarjalla 2 sisältäen harmaan etulevyn kuten kuvassa A, etulevy 66 x 66 mm A, etulevy 66 x 66 mm A, etulevy 66 x 66 mm A, etulevy 66 x 66 mm A, etulevy 86 x 86 mm A, etulevy 86 x 86 mm Täydellinen 3-napainen kytkin DIN-aukko asennukseen harmaalla etulevyllä (kelt./pun. etulevy kysyttäessä)

5 A A A A A A Reverso A B C D E 25 A-32 A * A-63 A A-100 A Koteloidut 3-napaiset kytkimet Kaapeliläpiviennit (PG16, M25) ylä- ja alapuolella. Kotelointiluokka IP A Reverso kelt./pun. etulevy A Reverso kelt./pun. etulevy A Reverso harmaalla etulevy A Reverso harmaalla etulevy 50 A-100 A kysyttäessä

6 Tekstikyltit Reverson etulevyyn Blanko, kaiverrettavissa A Tekstillä: PÄÄKYTKIN B Tekstillä: TURVAKYTKIN Tekstillä: MAINSWITCH Auxiliary switch, signal contacts and other accessories, see below. Kontaktilohkot ja koskettimet Kokoluokka A B C D napainen kontaktilohko 25 A, kokoluokka napainen kontaktilohko 32 A, kokoluokka napainen kontaktilohko 50 A, kokoluokka napainen kontaktilohko 63 A, kokoluokka napainen kontaktilohko 80 A, kokoluokka napainen kontaktilohko 100 A, kokoluokka 3 Lisäkoskettimet Kokoluokka A B C

7 Lisäkosketin 25 A, kokoluokka N-kontakti 25 A, kokoluokka Lisäkosketin 32 A, kokoluokka N-kontakti 32 A, kokoluokka Junction block ( Maa tai N) A, kokoluokka Lisäkosketin 50 A, kokoluokka N-kontakti 50 A, kokoluokka Lisäkosketin 63 A, kokoluokka N-kontakti 63 A, kokoluokka Junction block ( Maa tai N) A, kokoluokka Lisäkosketin80 A, kokoluokka N-kontakti 80 A, kokoluokka Lisäkosketin 100 A, kokoluokka N-kontakti 100 A, kokoluokka Junction block ( Maa tai N) A, kokoluokka 3 Signaalikoskettimet ja kosketussuojat NO+NC signaalikontakti max. 400V, Ith10 A. Kaikki kokoluokat.

8 napainen early break signaalikontakti kokoluokka 1, max. 400V, Ith10 A napainen early break signaalikontakti kokoluokka 2, max. 400V, Ith10 A napainen early break signaalikontakti kokoluokka 3, max. 400V, Ith10 A Kosketussuoja kontaktilohkolle kokoluokka 1, (suoja yhdelle puolelle) Kosketussuoja kontaktilohkolle kokoluokka 2, (suoja yhdelle puolelle) Kosketussuoja kontaktilohkolle kokoluokka 3, (suoja yhdelle puolelle) Kosketussuoja lisäkoskettimelle tai N-kontaktille kokoluokka 1, (suoja yhdelle puolelle) Kosketussuoja lisäkoskettimelle tai N-kontaktille kokoluokka 2, (suoja yhdelle puolelle) Kosketussuoja lisäkoskettimelle tai N-kontaktille kokoluokka 3, (suoja yhdelle puolelle) Kosketussuoja *, * ja * (suoja molemmille puolille)

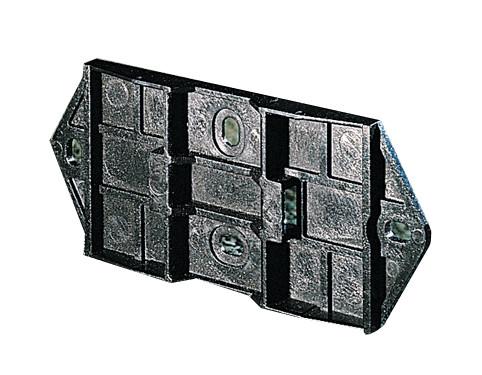

9 Kosketussuoja NO+NC-kontaktille * Kyltit ja vääntimet Lukittava väännin, 3 paikkaa riippulukolle (sisältää vääntimen) Kelt./pun. ruuviasennettava 66x66 mm sopii kokoluokkiin Harmaa ruuviasennettava 66x66 mm sopii kokoluokkiin Kelt./pun. ruuviasennettava 86x86 mm sopii kokoluokkiin Harmaa ruuviasennettava 86x86 mm sopii kokoluokkiin Kelt./pun. 1-reikäasennettava 66x66 mm sopii kokoluokkiin Harmaa 1-reikäasennettava 66x66 mm sopii kokoluokkiin 1 Kyltit*

10 Blanko, kaiverrettavissa* B Kyltti: PÄÄKYTKIN C Kyltti: TURVAKYTKIN Kyltti: MAINSWITCH Tiivistyssarja IP65, vääntimille paneeliasennukseen 66x66 mm Tiivistyssarja IP65, vääntimille paneeliasennukseen 86x86 mm Tiivistyssarja IP65, vääntimille oviasennukseen 66x66 mm Tiivistyssarja IP65, vääntimille oviasennukseen 86x86 mm Kyltit (0-1) sisältää vääntimen Keltainen kyltti 66x66 mm + punainen väännin, ruuviasennus Alum.värinen kyltti 66x66 mm + musta/harmaa väännin, ruuviasennus Keltainen kyltti 48x48 mm + punainen väännin, 1-reikäasennus Alum.värinen kyltti 48x48 mm + musta/harmaa väännin, 1-reikäasennus Oviasennussarja Hole pattern Oviasennussarja Oviasennussarja Oviasennussarja Vastakappale oviasennussarjaan 1-3

11 Kiinnityslevy pohja-asennukseen kokoluokka Kiinnityslevy pohja-asennukseen kokoluokka Kiinnityslevy pohja-asennukseen kokoluokka 3 Kytkin kokoluokka L sarja 1 (mm) L sarja 2 (mm) L sarja 3 (mm) 1 (25-32 A) (50-63 A) ( A) Kokoluokka A B * Kaiverramme kyltit myös asiakkaan toivomusten mukaan. Ota yhteyttä OEM Automaticiin ja kysy lisää.
