1 SÄHKÖNJAKELUN VALTAVÄYLÄ

2 SÄHKÖNJAKELUN VALTAVÄYLÄ YHTEISTYÖKUMPPANI KAIKKIIN SÄHKÖKESKUSTARPEISIIN Turvalliset tuotteet - luotettava kumppani E Avenue Oy syntyi kahden vahvan keskusvalmistajan, Ikaalisten Keskussähkö Oy:n ja Kuopion Kojeisto Oy:n yhdistyessä Vuonna 2015 E Avenue Oy osti Maansähkö Oy:n liiketoiminnan Vantaalla vankistuen entisestään. Meitä E Avenuelaisia on noin 150 henkilöä ja toimimme neljällä paikkakunnalla. Liikevaihtomme on noin 15 M. Yhtiön omistavat viisi yksityishenkilöä. Valmistamamme sähkönjakokeskukset kuuluvat alan ehdottomaan parhaimmistoon. Tuotteidemme turvallisuus ja laatu ovat toimintamme peruslähtökohdat. Kaikki tuotteemme ovat FI-sertifioituja laatutuotteita. Vahvaa osaamista ympäri Suomen Iisalmen toimipaikka on erikoistunut pienten ohjaus- ja sähkökeskusten sarjatuotantoon. Iisalmessa tuotamme myös ohjelmistoratkaisut kone- ja laitevalmistajien tarpeisiin. Ikaalisten toimipaikka on erikoistunut rakennusten kiinteistösähkökeskuksiin. Keravan toimipaikka on erikoistunut kone- ja laitekeskusten lisäksi rakennusten kiinteistösähkökeskuksiin. Kuopion toimipaikka on erikoistunut teollisuus- ja vientiprojektien keskuksiin. Tuotteissamme käytämme vain tunnettujen valmistajien parhaita komponentteja jotka löytyvät myös tukkuliikkeiden valikoimista. Asiakkaamme saa kaikki tarvitsemansa sähkönjakokeskukset, kerrostalon vakiokeskuksesta 8500A:n teollisuuskojeistoon, yhdeltä valmistajalta. Alallaan E Avenue on ollut ja on myös tulevaisuudessa edelläkävijä, jota kilpailijamme pyrkivät jäljittelemään. Suurella kapasiteetilla ja asiantuntemuksellamme pystymme palvelemaan asiakkaitamme nopeammin, paremmin ja kokonaisvaltaisemmin. Kuopion Kojeisto Oy

3 Rakenne Dokumentointi FI-sertifioiduissa Potentia keskusjärjestelmissä on itsekantava teräslevyrakenne. Modulaarinen rakenne mahdollistaa lähes rajattomasti eri kokoonpanoja. Monipuoliset kenttäleveydet ja runkokorkeudet antavat vapauden suunnitella juuri tarpeen mukainen, tyylikäs ja toimiva kokonaisuus. Keskuskohtaiset rakennekuvat suunnitellaan CADS järjestelmällä, johon integroidulla projektisovellutuksella saadaan keskuskohtaiset komponentti- ja riviliitinkuvat. Dokumentointi on mahdollista siirtää kokonaisuudessaan myös sähköisesti. Materiaalit ja pintakäsittely Laadunvalvonta Kaikissa rakenneosissa käytetään 275g/m2 kuumasinkittyä teräslevyä. Ovet, sivulevyt, sokkelit ja katot on lisäksi pulverimaalattu 50 μm:n paksuisella maalikalvolla. Värisävy on RAL 7035 (vaaleanharmaa). Sokkelin väri on RAL 7039 (kvartsinharmaa). Kaikki keskuksen runko- ja kiskostomateriaali voidaan uusiokäyttää taloudellisen käyttöiän päätyttyä. Keskusten laatuun kiinnitetään erityistä huomiota. Jokaiselle keskukselle suoritetaan lopputarkastus, jossa käydään läpi yli 30 kohtaa. Keskuksen mekaanisen toiminnan lisäksi tarkastetaan ohjausten sähköinen toiminta. Pääpiireille tehdään 1,89 kv:n jännitekoe tai vaihtoehtoisesti eristysvastusmittaus. E Avenue Oy:llä on sertifioidut ISO 9001:2008 laadunhallintajärjestelmä sekä ISO 14001:2004 ympäristöjärjestelmä Kuopion tehtaalla. Lisäksi kaikkien toimipaikkojen tuotanto auditoidaan Cenelec CIG 021 mukaisesti kerran vuodessa.

4 max kennokeskusjärjestelmä Pääkeskus teollisuudelle - joustavan monipuolinen! Käyttöalue Potentia Max teollisuuskennokeskusjärjestelmä on suunniteltu erityisesti teollisuuskohteiden pää-, nousu- ja prosessikeskuksiksi. Suurin mitoitustoimintajännite on AC ja suurin mitoitusvirta 5000A. Suurimmat oikosulkuvirran arvot ovat lyhytaikainen mitoituskestovirta 100 ka ja mitoituskestovirran huippuarvo 220 ka. Myös valokaarioikosulkukestoisuus on testattu. Pääasiallisin kojeiden kalustusmuoto on kiinteä, osa kojeista voidaan asentaa ulosotettavina tai ulosvedettävinä. Rakenne Potentia Max teollisuuskennokeskusjärjestelmän runko kootaan sokkelirakenteen päälle itsekantavista runkoosista, joiden materiaalina on 1,6 mm vahvuinen kuumasinkitty teräsprofiili. Runko muodostaa kolme syvyyssuuntaista tilaa, takimmaisena on kokoojakiskotila, keskimmäisenä pystykiskotila ja etummaisena kojetila. Eri tilat voidaan erottaa toisistaan välilevyillä ja kojetilat jaetaan kennoihin välilistoilla ja putoamissuojilla. Keskuksen jäähtymisestä huolehditaan sokkelista kojetilojen kautta katolle johdettavalla ilmankierrolla. Ovet on varustettu kolmiokarasalvoilla, joissa tilan kalustuksen mukaan on kiinto- tai irtovääntimet. Yksipistelukitus on myös mahdollista. Sinetöinti, Abloy- tai riippulukkolukitus on toteutettavissa myös jälkikäteen. Ovien avautumiskulma on 160. Mitoitustoimintajännite Mitoitusvirta Lyhytaikainen mitoituskestovirta Mitoituskestovirran huippuarvo Mitoitustaajuus EMC-ympäristö Sisäinen osastointi Kenttäleveydet + syöttökentässä Runkokorkeudet Runkosyvyys U i/v = U e l /A 5000A (IP30) I /A 4000A (IP34) I cw/ka 100 ka I /ka 220 ka pk fn 50 Hz IP20...IP55 IK07...IK09 A ja/tai B 3 ja / 450 / 600 / 900 mm 1050 mm 1680 / 1820 / 1960 mm 785 mm SFS-EN :2012 Kotelointi Pienjännitesähköasennukset EN SFS 6000:2012 Valokaarioikosulkukestoisuus testattu 50 ka, 725 V, 0,3 s. Muut Vaihtosähköenergian mittaus SFS 2529:2012 Sähköenergiamittareiden tilat SFS 5601:2012

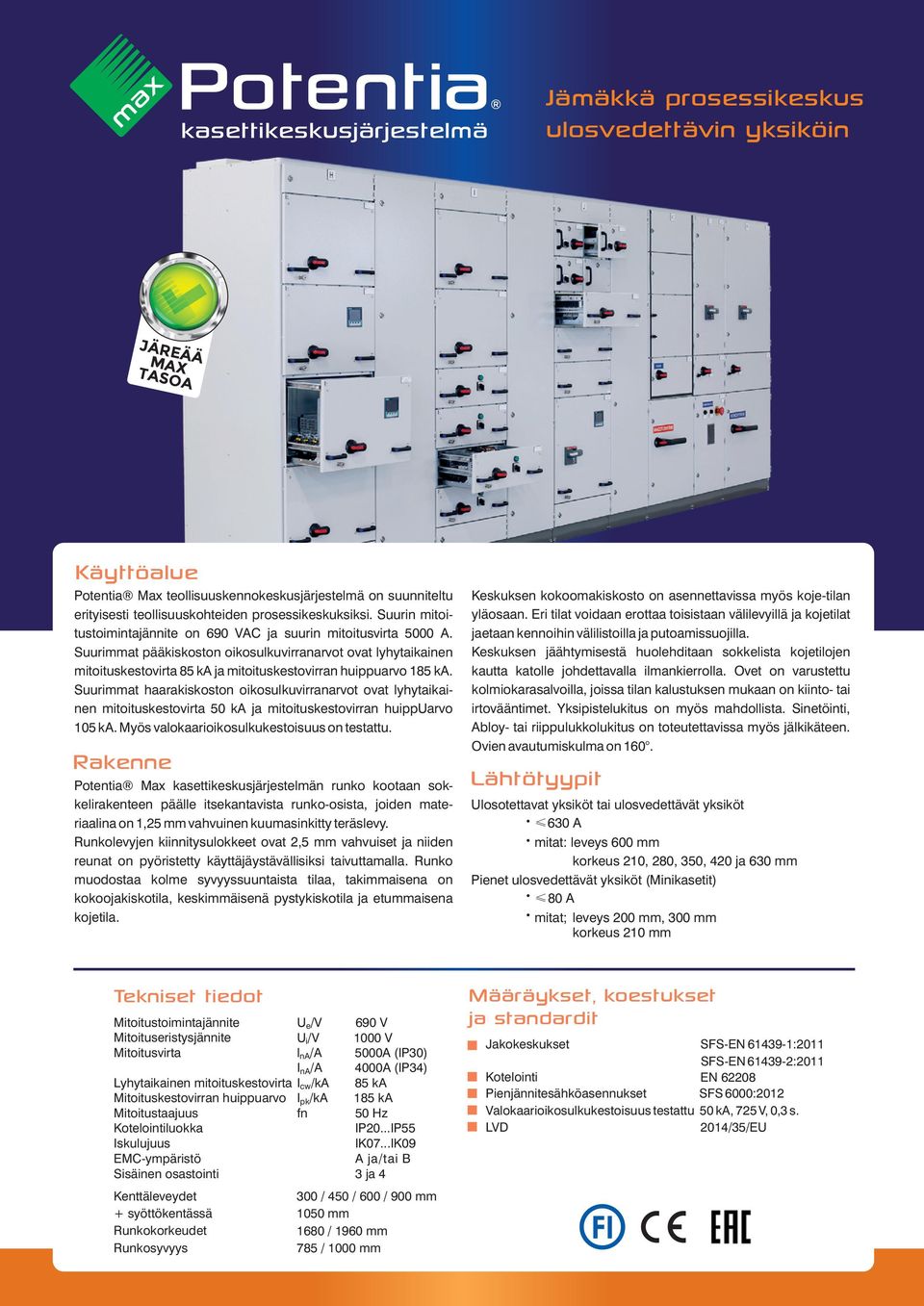

5 max kasettikeskusjärjestelmä Jämäkkä prosessikeskus ulosvedettävin yksiköin JÄREÄÄ MAX TASOA Käyttöalue Potentia Max teollisuuskennokeskusjärjestelmä on suunniteltu erityisesti teollisuuskohteiden prosessikeskuksiksi. Suurin mitoitustoimintajännite on AC ja suurin mitoitusvirta 5000 A. Suurimmat pääkiskoston oikosulkuvirranarvot ovat lyhytaikainen mitoituskestovirta 85 ka ja mitoituskestovirran huippuarvo 185 ka. Suurimmat haarakiskoston oikosulkuvirranarvot ovat lyhytaikainen mitoituskestovirta 50 ka ja mitoituskestovirran huippuarvo 105 ka. Myös valokaarioikosulkukestoisuus on testattu. Rakenne Potentia Max kasettikeskusjärjestelmän runko kootaan sokkelirakenteen päälle itsekantavista runko-osista, joiden materiaalina on 1,25 mm vahvuinen kuumasinkitty teräslevy. Runkolevyjen kiinnitysulokkeet ovat 2,5 mm vahvuiset ja niiden reunat on pyöristetty käyttäjäystävällisiksi taivuttamalla. Runko muodostaa kolme syvyyssuuntaista tilaa, takimmaisena on kokoojakiskotila, keskimmäisenä pystykiskotila ja etummaisena kojetila. Keskuksen kokoomakiskosto on asennettavissa myös koje-tilan yläosaan. Eri tilat voidaan erottaa toisistaan välilevyillä ja kojetilat jaetaan kennoihin välilistoilla ja putoamissuojilla. Keskuksen jäähtymisestä huolehditaan sokkelista kojetilojen kautta katolle johdettavalla ilmankierrolla. Ovet on varustettu kolmiokarasalvoilla, joissa tilan kalustuksen mukaan on kiinto- tai irtovääntimet. Yksipistelukitus on myös mahdollista. Sinetöinti, Abloy- tai riippulukkolukitus on toteutettavissa myös jälkikäteen. Ovien avautumiskulma on 160. Lähtötyypit Ulosotettavat yksiköt tai ulosvedettävät yksiköt 630 A mitat: leveys 600 mm korkeus 210, 280, 350, 420 ja 630 mm Pienet ulosvedettävät yksiköt (Minikasetit) 80 A mitat; leveys 200 mm, 300 mm korkeus 210 mm Mitoitustoimintajännite Mitoitusvirta Lyhytaikainen mitoituskestovirta Mitoituskestovirran huippuarvo Mitoitustaajuus EMC-ympäristö Sisäinen osastointi Kenttäleveydet + syöttökentässä Runkokorkeudet Runkosyvyys U/V i 1000 V l /A 5000A (IP30) I /A 4000A (IP34) I cw/ka 85 ka I /ka 185 ka pk fn 50 Hz IP20...IP55 IK07...IK09 A ja/tai B 3 ja / 450 / 600 / 900 mm 1050 mm 1680 / 1960 mm 785 / 1000 mm Kotelointi EN Pienjännitesähköasennukset SFS 6000:2012 Valokaarioikosulkukestoisuus testattu 50 ka, 725 V, 0,3 s.

6 med kennokeskusjärjestelmä Kiinteistöjen pääkeskus - teollisuuden alakeskus HUIPPU- LAATUA Käyttöalue Potentia Med kennokeskusjärjestelmä on suunniteltu erityisesti kiinteistökohteiden pää- ja nousukeskuksiksi sekä teollisuuskohteiden alakeskuksiksi. Suurin mitoitustoimintajännite on AC ja suurin mitoitusvirta 3150A. Suurimmat oikosulkuvirran arvot ovat lyhytaikainen mitoituskestovirta 100 ka ja mitoituskestovirran huippuarvo 220 ka. Myös valokaarioikosulkukestoisuus on testattu. Pääasiallisin kojeiden kalustusmuoto on kiinteä, osa kojeista voidaan asentaa ulosotettavina tai ulosvedettävinä. Rakenne Potentia Med teollisuuskennokeskusjärjestelmän runko kootaan sokkelirakenteen päälle itsekantavista runkoosista, joiden materiaalina on 1,6 mm vahvuinen kuumasinkitty teräsprofiili. Runko muodostaa kaksi syvyyssuuntaista tilaa, takimmaisena on kokoojakiskotila ja etummaisena kojetila. Kojetilat jaetaan kennoihin välilistoilla ja putoamissuojilla. Keskuksen jäähtymisestä huolehditaan sokkelista kojetilojen kautta katolle johdettavalla ilmankierrolla. Ovet on varustettu kolmiokarasalvoilla, joissa tilan kalustuksen mukaan on kiinto- tai irtovääntimet. Yksipistelukitus on myös mahdollista. Sinetöinti, Abloy- tai riippulukkolukitus on toteutettavissa myös jälkikäteen. Ovien avautumiskulma on 160. Mitoitustoimintajännite Mitoitusvirta Lyhytaikainen mitoituskestovirta Mitoituskestovirran huippuarvo Mitoitustaajuus EMC-ympäristö Sisäinen osastointi Kenttäleveydet Runkokorkeudet Runkosyvyys U/V i =Ue l /A 3150 A (IP30) I /A 2500 A (IP34) I cw/ka 100 ka I /ka 220 ka pk fn 50 Hz IP20...IP55 IK07...IK09 A ja/tai B 3 ja / 450 / 600 / 750 mm 1680 / 1820 / 1960 mm 535 mm SFS-EN :2012 Kotelointi Pienjännitesähköasennukset EN SFS 6000:2012 Valokaarioikosulkukestoisuus testattu 50 ka, 725 V, 0,3 s. Muut Vaihtosähköenergian mittaus SFS 2529:2012 Sähköenergiamittareiden tilat SFS 5601:2012

7 muuntamon 0,4 kv pääkeskukset KOMPAKTI KOKONAISUUS Käyttöalue Potentia muuntamon 0,4 kv:n keskusjärjestelmä on suunniteltu erityisesti kiinteistömuuntamoiden 0,4 kv:n pääkeskuksiksi. Suurin mitoitusvirta 5000 A. Yleisimmät mitoitusvirrat ovat 1600 A ja 2500A. Suurimmat oikosulkuvirran arvot ovat lyhytaikainen mitoituskestovirta 100 ka ja mitoituskestovirran huippuarvo 220 ka. Kojeiden kalustusmuoto on kiinteä, pääkatkaisijat voidaan asentaa ulosotettavina tai ulosvedettävinä. Rakenne Muuntamon 0,4 kv:n pääkeskukset valmistetaan FI-sertifioiduista Potentia Max tai Med kennokeskusjärjestelmistä. Järjestelmissä on modulaarinen kuumasinkitty itsekantava teräslevyrakenne. Modulaarinen rakenne mahdollistaa lähes rajattomasti erilaisia kokoonpanoja kulloisenkin tarpeen mukaan. Varusteet Potentia keskukseen voidaan tuoda syöttö kiskosillalla, kaapelilla tai taipuisilla Cu-kiskoilla. Pääkojeena voi olla katkaisija tai pääkytkin. Lähtöpuolen jonovarokekytkimet voidaan valita tarpeen mukaan. Keskuksen omakäyttöosaan voidaan valita pistorasiat, liiketunnistin valaistukselle, tuuletuksen termostaattiohjaus, verkkoanalysaattori yms. Ovet on varustettu kolmiokarasalvoilla, joissa tilan kalustuksen mukaan on kiinto- tai irtovääntimet. Yksipistelukitus on myös mahdollista. Sinetöinti, Abloy- tai riippulukkolukitus on toteutettavissa myös jälkikäteen. Ovien avautumiskulma on 160, avautumissuunta voidaan valita. Mitoitusjännite Mitoitusvirta Lyhytaikainen mitoituskestovirta Mitoituskestovirran huippuarvo Mitoitustaajuus EMC-ympäristö Sisäinen osastointi Kenttäleveydet Runkokorkeudet Runkosyvyys U/V i =Ue l / 5000 A (IP30) I / 4000 A (IP34) I cw/ka 100 ka I /ka 220 ka pk fn 50 Hz IP20...IP55 IK07...IK09 A ja/tai B 3 ja / 450 / 600 / 750 / 900 mm 1680 / 1960 mm 535 / 785 mm SFS-EN :2012 Kotelointi EN Pienjännitesähköasennukset SFS 6000:2012 Muut Vaihtosähköenergian mittaus Sähköenergiamittareiden tilat SFS 2529:2012 SFS 5601:2012

8 mid kotelokeskusjärjestelmä Kiinteistöjen pääkeskus - myös teollisuuskäyttö Käyttöalue Potentia Mid kennokeskusjärjestelmä on suunniteltu erityisesti kiinteistökohteiden pää- ja nousukeskuksiksi sekä teollisuuskohteiden valaistus-, ilmastointi- ja erikoiskeskusten valmistamiseen. Suurin mitoitustoimintajännite on AC ja suurin mitoitusvirta 1250 A. Suurimmat oikosulkuvirran arvot ovat lyhytaikainen mitoituskestovirta 21,6 ka ja mitoituskestovirran huippuarvo 42,6 ka. Kojeiden kalustusmuoto on kiinteä, osa kojeista voidaan asentaa ulosotettavina tai ulosvedettävinä. Rakenne Potentia Mid kotelokeskusjärjestelmä kootaan kenttäkohtaisista pohjalevyistä, joihin liitetään sivulevyt ja päädyt. Kentät jaetaan 140 mm:n moduuleihin välilistoilla ja tippusuojilla. Keskukset voidaan varustaa myös 300 mm leveillä kaapelikuiluilla. Kenttäkohtainen yhtenäinen ovi on myös mahdollinen välikansirakenteen avulla. Ovet on varustettu kolmiokarasalvoilla, joissa tilan kalustuksen mukaan on kiinto- tai irtovääntimet. Yksipistelukitus on myös mahdollista. Sinetöinti, Abloy- tai riippulukkolukitus on toteutettavissa myös jälkikäteen. Ovien avautumiskulma on 160, avautumissuunta voidaan valita. Mitoitustoimintajännite Mitoitusvirta Lyhytaikainen mitoituskestovirta Mitoituskestovirran huippuarvo Mitoitustaajuus EMC-ympäristö Sisäinen osastointi Kenttäleveydet Runkokorkeudet Runkosyvyys U/V i =Ue l /A 1600A (IP20) l /A 1250A (IP34) I cw/ka 21,6 ka I /ka 42,6 ka pk fn 50 Hz IP20...IP55 IK07...IK09 A ja/tai B 3 ja / 450 / 600 / 750 mm mm 100 / 200 / 300 mm SFS-EN :2012 Kotelointi EN Pienjännitesähköasennukset SFS 6000:2012 Muut Vaihtosähköenergian mittaus Sähköenergiamittareiden tilat SFS 2529:2012 SFS 5601:2012

9 min kehikkokeskusjärjestelmä Kiinteistöjen pää- ja nousukeskus Teollisuuskohteiden valaistus-, ilmastointi ja erikoiskeskus MINI ON POWERIA Käyttöalue Potentia Min kehikkokeskusjärjestelmä on suunniteltu erityisesti kiinteistökohteiden pää- ja nousukeskuksiksi sekä teollisuuskohteiden valaistus-, ilmastointi- ja erikoiskeskusten valmistamiseen. Suurin mitoitustoimintajännite on AC ja suurin mitoitusvirta 1600A. Suurimmat oikosulkuvirran arvot ovat lyhytaikainen mitoituskestovirta 21,6 ka ja mitoituskestovirran huippuarvo 42,6 ka. Kojeiden kalustusmuoto on kiinteä, osa kojeista voidaan asentaa ulosotettavina tai ulosvedettävinä. Rakenne Potentia Min kehikkokeskusjärjestelmä kootaan kenttäkohtaisista pohjalevyistä (taustalevy vakiona), joihin liitetään sivulevyt ja päädyt. Kentät jaetaan 140mm:n moduuleihin välilistoilla ja tippusuojilla. Kenttäkohtainen yhtenäinen ovi on myös mahdollinen välikansirakenteen avulla. Kaikki kannet ovat saranoituja ja kolmiokarasalvalla varustettuja. Mitoitustoimintajännite Mitoitusvirta Lyhytaikainen mitoituskestovirta Mitoituskestovirran huippuarvo Mitoitustaajuus EMC-ympäristö Sisäinen osastointi U i/v =Ue l /A 1600A (IP30) I cw/ka 21,6 ka I /ka 42,6 ka pk fn 50 Hz IP20...IP30 IK07...IK09 A ja/tai B 3 ja 4 SFS-EN :2012 Kotelointi EN Pienjännitesähköasennukset SFS 6000:2012 Muut Vaihtosähköenergian mittaus Sähköenergiamittareiden tilat SFS 2529:2012 SFS 5601:2012 Kenttäleveydet Runkokorkeudet Runkosyvyys 300 / 450 / 600 / 750 mm mm 100 / 200 / 300 mm

10 mex mittauskeskus Omakotitalojen ja pienkiinteistöjen tyylikäs ja toimiva mittauskeskus. Myös työmaaaikaiseen sähkön käyttöön! Potentia Mex Potentia Mex mittauskeskus on kehitetty yhteistyössä asiakkaidemme kanssa. Kehityksen lähtökohtana on pidetty toimivuutta, laatua, tukevuutta, helppoa asennettavuutta ja tyylikästä ulkomuotoa. Keskuksessa olevat pistorasiat palvelevat rakennusaikana ja sen jälkeenkin ulkopistorasioina. Mittauskeskus säästää hintansa heti rakentamisen alkuvaiheessa, koska se tuodaan työmaalle ensimmäiseksi. Tällöin ei tarvita vuokrata erillistä työmaasähkökeskusta eikä tehdä väliaikaisasennuksia. Vakiokeskus voidaan asentaa joko seinälle tai pylvääseen. Lisävarusteena on saatavissa maajalusta, jolla mittauskeskus voidaan asentaa tontille haluttuun paikkaan Lisäksi mittauskeskus voidaan varustaa kaapelisuojalla seinä- ja pylväsasennuksissa. Potentia Mex mittauskeskus kuuluu Potentia Eva -tuoteperheeseen. Se on testattu ja FI-hyväksytty tuote. Keskus on valmistettu kuumasinkitystä teräslevystä, joka on maalattu värillä RAL7037 (keskiharmaa). Mittauskeskuksen ovi on varustettu yksiotekahvalla, joka on varustettu kolmiokaralukkopesällä. Kahvaan voi vaihtaa myös sarjoitetun lukkopesän. SILLÄ SIISTI Mitoitustoimintajännite Ue 230/400V Mitoitusvirta I/A 63 A IP 34 IK08 Keskuksen kalustusta voidaan muuttaa asiakkaan toiveiden mukaan. Pyydä erillinen tarjous.

11 eva huoneisto- ja monimittarikeskukset MONI- PUOLINEN 82,37 mm 78,00 mm 1117,16 mm 1070,51 mm 1115,52 mm 1110,00 mm 474,50 mm Potentia Eva E Avenuen valmistamat huoneisto- ja monimittauskeskukset kuuluvat FI-sertifioituun Potentia EVA jakokeskusjärjestelmään. EVA -sarjan rakenteet ovat kuumasinkittyjä ja maalattuja pitkän käyttöiän takaamiseksi. Kehittyvästä mallistosta löytyy sopiva keskus kulloiseenkin tarpeeseen. Keskukset kalustetaan asiakkaan haluamilla komponenteilla. Käyttöalue Potentia EVA jakokeskusjärjestelmä on suunniteltu erityisesti huoneistojen ryhmäkeskuksiksi ja monimittauskeskuksiksi. Suurin mitoitusvirta on 250 A ja suurin mitoitustoimintajännite on 400V. Huoneistokeskusmallisto Potentia EVA huoneistokeskusmallistoon kuuluvat seuraavat keskusmallit: 36- ja 54-moduuliset ryhmäkeskukset, 36- ja 54- moduuliset ryhmäkeskukset IT-osalla sekä IT-keskus. Sama keskusmalli sopii sekä pinta- että uppoasennukseen. IT-osa on varustettu kahdella sukopistorasialla. Ovien avautumiskulma on 160, avautumissuunta voidaan valita. Monimittarikeskusmallisto Monimittarikeskusmallisto Potentia EVA monimittarikeskukset kootaan vakiokentistä jotka ovat mitoituskestovirraltaan 125A. Mittariristikoita on kolmesta kahteentoista kenttää kohti riippuen mallista. Mitoitustoimintajännite Mitoitusvirta Oikosulun mitoituskestovirta Mitoituskestovirran huippuarvo Mitoitustaajuus Suojausluokka EMC-ympäristö 400 V U i/v =U e/v l /A A I /ka 10kA cw I pk/ka fn 10kA 50 Hz IP20...IP55 IK07...IK09 ItaiII A ja/tai B SFS-EN :2012 Kotelointi EN Pienjännitesähköasennukset SFS 6000:2012 Muut Vaihtosähköenergian mittaus Sähköenergiamittareiden tilat Kerrostalojen monimittarikeskukset Viestintäviraston määräys SFS-2529:2012 SFS-5601:2012 SFS-2532: /2013 M

12 toteemi Kaapelijakokaappi / 2* mittauskeskus TOIMIVA TYYLI Potentia Toteemi Potentia Toteemikeskus on kehitetty yhteistyössä asiakkaidemme kanssa. Kehityksen lähtökohtana on pidetty toimivuutta, laatua, tukevuutta, helppoa asennettavuutta ja tyylikästä ulkomuotoa. Mittauskeskuksessa olevat pistorasiat voidaan asentaa pikaliittimillä erikseen ja ne palvelevat rakennusaikana sekä sen jälkeenkin ulkopistorasioina. Kaapelijakokaappiin on mahdollisuus asentaa jonovarokekytkimiä 1*400 A ja 2*160 A esim. tievalaistukselle. Kiskosto on IP20 - suojattu. Toteemikeskuksen ideana on yhdistää kaapelijakokaappi ja mittauskeskukset. Näin syntyy huomattavia säästöjä alueen kaapelointikuluissa. Keskus on valmistettu kuumasinkitystä teräslevystä, joka on maalattu värillä RAL7037 (keskiharmaa). Mittauskeskuksen ovi on varustettu yksiotekahvalla, joka on varustettu kolmiokaralukkopesällä. Kahvaan voi vaihtaa myös sarjoitetun lukkopesän. Sokkelin korkeus on säädettävä. Mitoitustoimintajännite Tonttikeskus mitoitusvirta Kaapelijakokaapin mitoitusvirta U/V i =Ue l /A 63 A I /A 400 A IP34 IK08 Keskuksen kalustusta voidaan muuttaa asiakkaan toiveiden mukaan. Pyydä erillinen tarjous. SFS-EN :2012 Kotelointi SFS-EN 62208:2012 Pienjännitesähköasennukset SFS 6000:2012

13 KK kaapelijakokaapit VANKKA RATKAISU Kaapelijakokaapit E Avenue Oy:n KK-Kaapelijakokaappisarja on suunniteltu vaativiin käyttökohteisiin. Mekaanisen kestävyyden lisäksi suunnittelussa on asetettu vaatimuksia kaapin ulkonäölle. Viimeistelty ulkokuori on vankkarakenteinen ja luontevasti ympäristöön mukautuva. Kaapelijakokaapit valmistetaan sileästä 2,5 mm alumiinilevystä (Almg3). Maalauksena on helposti puhdistettava antigraffitipulverimaalaus jonka vakiovärisävy on RAL7037 (keskiharmaa). Muita värisävyjä tai materiaaleja (teräs, rosteri) on mahdollista saada erikoistilauksesta. Myös 3 mm alumiini on tilauksesta mahdollinen. Kaapelijakokaappisarjassa on 16 erikokoista suojakaappia, joten jokaiseen tarkoitukseen löytyy juuri oikean kokoinen kaappi. Jonovarokekytkimille tarkoitetut kaapit varustetaan IP20 -suojatulla kiskostolla. Myös asennuslevyt saatavissa. Lisävarusteilla kaappien ovet voidaan varustaa yksipistelukituksella, Abloy-lukolla ja kaasujousella. Kaapelijakokaappien jalustat E Avenue Oy:n kaapelijakokaappisarjaan kuuluu 12 erilaista jalustaa. Jalustat on valmistettu kuumasinkitystä teräslevystä jonka vahvuus on 2,5 mm. Jalustat ovat vakiona maalaamattomia. Erikoistilauksesta värisävy voidaan valita tilaajan haluamaksi. Kaapit Malli / kork x lev x syv Jalustat Malli / kork x lev x syv KK KK KK KK KK KK KK KK KK x400x x600x x600x x850x x850x x850x x1050x x1050x x1050x400 KK KK KK KK KK KK KK x1350x x1350x x1350x x1350x x1900x x1900x x1900x400 JKK-00 JKK JKK-0 JKK JKK-1 JKK x400x x600x x600x x600x x850x x850x360 JKK-2 JKK JKK-3 JKK JKK-4 JKK x1050x x1050x x1350x x1350x x1900x x1900x360 Kaappien hyötysyvyys 345 mm Mekaaninen rakenne on testattu SFS-EN Korroosiokestoisuus täyttää ISO-9223

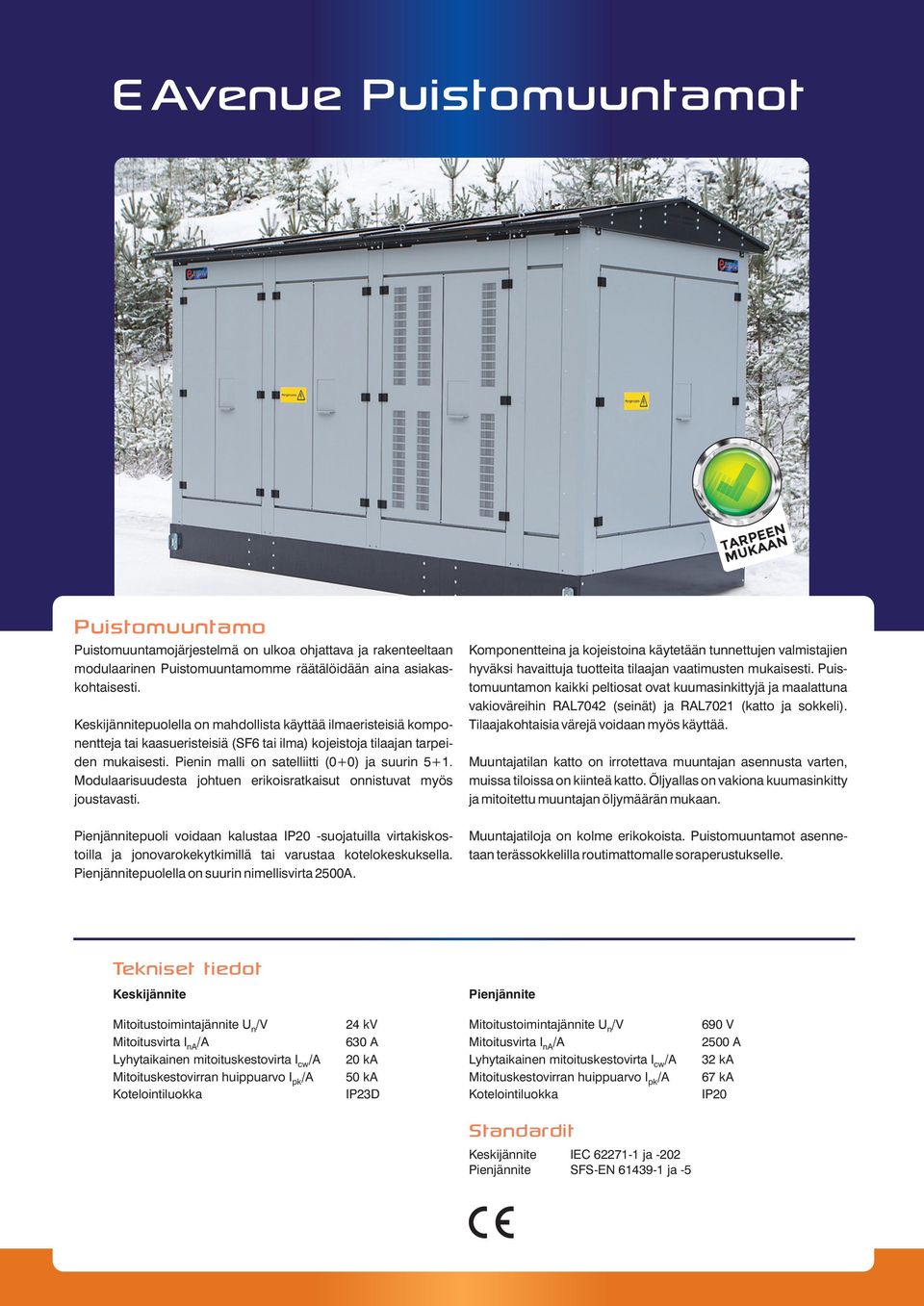

14 EAvenue Puistomuuntamot TARPEEN MUKAAN Puistomuuntamo Puistomuuntamojärjestelmä on ulkoa ohjattava ja rakenteeltaan modulaarinen Puistomuuntamomme räätälöidään aina asiakaskohtaisesti. Keskijännitepuolella on mahdollista käyttää ilmaeristeisiä komponentteja tai kaasueristeisiä (SF6 tai ilma) kojeistoja tilaajan tarpeiden mukaisesti. Pienin malli on satelliitti (0+0) ja suurin 5+1. Modulaarisuudesta johtuen erikoisratkaisut onnistuvat myös joustavasti. Pienjännitepuoli voidaan kalustaa IP20 -suojatuilla virtakiskostoilla ja jonovarokekytkimillä tai varustaa kotelokeskuksella. Pienjännitepuolella on suurin nimellisvirta 2500A. Komponentteina ja kojeistoina käytetään tunnettujen valmistajien hyväksi havaittuja tuotteita tilaajan vaatimusten mukaisesti. Puistomuuntamon kaikki peltiosat ovat kuumasinkittyjä ja maalattuna vakioväreihin RAL7042 (seinät) ja RAL7021 (katto ja sokkeli). Tilaajakohtaisia värejä voidaan myös käyttää. Muuntajatilan katto on irrotettava muuntajan asennusta varten, muissa tiloissa on kiinteä katto. Öljyallas on vakiona kuumasinkitty ja mitoitettu muuntajan öljymäärän mukaan. Muuntajatiloja on kolme erikokoista. Puistomuuntamot asennetaan terässokkelilla routimattomalle soraperustukselle. Keskijännite Mitoitustoimintajännite U n/v 24 kv Mitoitusvirta I /A 630 A Lyhytaikainen mitoituskestovirta I cw/a 20 ka Mitoituskestovirran huippuarvo I pk/a 50 ka IP23D Pienjännite Mitoitustoimintajännite U n/v Mitoitusvirta I /A 2500 A Lyhytaikainen mitoituskestovirta I cw/a 32 ka Mitoituskestovirran huippuarvo I pk/a 67 ka IP20 Standardit Keskijännite IEC ja -202 Pienjännite SFS-EN ja -5

15 Kuopio Lukkosalmentie 3, Kuopio Ikaalinen Kolmen airon katu 10, Ikaalinen Kerava Iisalmi Silokalliontie 3, Kerava Lammenkaari 4, Iisalmi Puhelin (vaihde) Telefax
