Yleistä Käyttöalue Materiaalit ja pintakäsittely Rakenne FI-sertifioidussa Potentia Max teollisuuskennokeskusjärjestelmässä

Transkriptio

1 max Yleistä FI-sertifioidussa Potentia Max teollisuuskennokeskusjärjestelmässä on kuumasinkitty itsekantava teräslevyrakenne. Modulaarinen rakenne mahdollistaa lähes rajattomasti erilaisia kokoonpanoja. Järjestelmän kenttäleveydet ovat 300, 450, 600, 750, 900 mm ja lisäksi syöttökentässä 1050 mm. Järjestelmän runkokorkeudet ovat 1680, 1820 ja 1960 mm. Kokonaiskorkeus saadaan lisäämällä runkokorkeuteen sokkelikorkeus 100 mm sekä kattokorkeus 30 mm. Kojetilojen korkeusmoduuli on 140 mm. Järjestelmän runkosyvyys on 785 mm. Käyttöalue Potentia Max teollisuuskennokeskusjärjestelmä on suunniteltu erityisesti teollisuuskohteiden pää-, nousuja prosessikeskuksiksi. Suurin mitoitustoimintajännite on 690 VAC ja suurin mitoitusvirta 5000A. Suurimmat oikosulkuvirran arvot ovat lyhytaikainen mitoituskestovirta 100 ka ja mitoituskestovirran huippuarvo 220 ka. Myös valokaarioikosulkukestoisuus on testattu. Pääasiallisin kojeiden kalustusmuoto on kiinteä, osa kojeista voidaan asentaa ulosotettavina tai ulosvedettävinä. Rakenne Potentia Max teollisuuskennokeskusjärjestelmän runko kootaan sokkelirakenteen päälle itsekantavista runko-osista, joiden materiaalina on 1,6 mm vahvuinen kuumasinkitty teräsprofiili. Runko muodostaa kolme syvyyssuuntaista tilaa, takimmaisena on kokoojakiskotila, keskimmäisenä pystykiskotila ja etummaisena kojetila. Eri tilat voidaan erottaa toisistaan välilevyillä ja kojetilat jaetaan kennoihin välilistoilla ja putoamissuojilla. Keskuksen jäähtymisestä huolehditaan sokkelista kojetilojen kautta katolle johdettavalla ilmankierrolla. Ovet on varustettu kolmiokarasalvoilla, joissa tilan kalustuksen mukaan on kiinto- tai irtovääntimet. Yksipistelukitus on myös mahdollista. Sinetöinti, Abloy- tai riippulukkolukitus on toteutettavissa myös jälkikäteen. Ovien avautumiskulma on 160. Materiaalit ja pintakäsittely Kaikissa rakenneosissa käytetään 275g/m2 kuumasinkittyä teräslevyä. Ovet, sivulevyt, sokkelit ja katot on lisäksi pulverimaalattu 50 µm:n paksuisella maalikalvolla. Värisävy on RAL 7035 (vaaleanharmaa). Sokkelin väri on RAL 7039 (kvartsinharmaa). Kaikki keskuksenrunko- ja kiskostomateriaali voidaan uusiokäyttää taloudellisen käyttöiän päätyttyä.

2 Dokumentointi Keskuskohtaiset rakennekuvat suunnitellaan CADS järjestelmällä, johon integroidulla projektisovellutuksella saadaan keskuskohtaiset komponentti - ja riviliitinkuvat. Dokumentointi on mahdollista siirtää kokonaisuudessaan myös sähköisesti. Laadunvalvonta Keskusten laatuun kiinnitetään erityistä huomiota. Jokaiselle keskukselle suoritetaan lopputarkastus, jossa käydään läpi yli 30 kohtaa. Keskuksen mekaanisen toiminnan lisäksi tarkastetaan ohjausten sähköinen toiminta. Pääpiireille tehdään 1,89 kv:n jännitekoe tai vaihtoehtoisesti eristysvastusmittaus. E Avenue Oy:llä on sertifioidut ISO 9001:2008 laadunhallintajärjestelmä sekä ISO 14001:2004 ympäristöjärjestelmä Kuopion tehtaalla. Lisäksi kaikkien toimipaikkojen tuotanto auditoidaan Cenelec CIG 021 mukaisesti kerran vuodessa. Tekniset tiedot Mitoitustoimintajännite Mitoituseristysjännite Mitoitusvirta Lyhytaikainen mitoituskestovirta Mitoituskestovirran huippuarvo Mitoitustaajuus Kotelointiluokka Iskulujuus EMC-ympäristö Sisäinen osastointi U e/v U i/v = 690 V U e l /A 5000A (IP30) I /A 4000A (IP34) I cw/ka 100 ka I /ka 220 ka pk fn 50 Hz IP20...IP55 IK07...IK09 A ja/tai B 3 ja 4 Määräykset, koestukset ja standardit Jakokeskukset SFS-EN :2011 SFS-EN :2011 SFS-EN :2012 Kotelointi Pienjännitesähköasennukset EN SFS 6000:2012 Valokaarioikosulkukestoisuus testattu 50 ka, 725 V, 0,3 s. LVD Muut Vaihtosähköenergian mittaus 2006/95/EY SFS 2529:2012 Sähköenergiamittareiden tilat SFS 5601:2012

3 med01/2014 Yleistä FI -sertifioidussa Potentia Med kennokeskusjärjestelmässä on kuumasinkitty itsekantava teräslevyrakenne. Modulaarinen rakenne mahdollistaa lähes rajattomasti erilaisia kokoonpanoja. Järjestelmän kenttäleveydet ovat 300, 450, 600 ja 750 mm. Järjestelmän runkokorkeudet ovat 1680, 1820 ja 1960 mm. Kokonaiskorkeus saadaan lisäämällä runkokorkeuteen sokkelikorkeus 100 mm sekä kattokorkeus 30 mm. Kojetilojen korkeusmoduuli on 140 mm. Järjestelmän runkosyvyys on 535 mm, lisäksi voidaan käyttää 100 mm:n kenttäkohtaisia korotuksia. Käyttöalue Potentia Med kennokeskusjärjestelmä on suunniteltu erityisesti kiinteistökohteiden pää- ja nousukeskuksiksi sekä teollisuuskohteiden alakeskuksiksi. Suurin mitoitustoimintajännite on 690 VAC ja suurin mitoitusvirta 3150A. Suurimmat oikosulkuvirran arvot ovat lyhytaikainen mitoituskestovirta 100 ka ja mitoituskestovirran huippuarvo 220 ka. Myös valokaarioikosulkukestoisuus on testattu. Pääasiallisin kojeiden kalustusmuoto on kiinteä, osa kojeista voidaan asentaa ulosotettavina tai ulosvedettävinä. Rakenne Potentia Med kennokeskusjärjestelmän runko kootaan sokkelirakenteen päälle itsekantavista runkoosista, joiden materiaalina on 1,6 mm vahvuinen kuumasinkitty teräsprofiili. Runko muodostaa kaksi syvyyssuuntaista tilaa, takimmaisena on kokoojakiskotila ja etummaisena kojetila. Kojetilat jaetaan kennoihin välilistoilla ja putoamissuojilla. Keskuksen jäähtymisestä huolehditaan sokkelista kojetilojen kautta katolle johdettavalla ilmankierrolla. Ovet on varustettu kolmiokarasalvoilla, joissa tilan kalustuksen mukaan on kiinto- tai irtovääntimet. Yksipistelukitus on myös mahdollista. Sinetöinti, Abloy- tai riippulukkolukitus on toteutettavissa myös jälkikäteen. Ovien avautumiskulma on 160. Materiaalit ja pintakäsittely Kaikissa rakenneosissa käytetään 275g/m2 kuumasinkittyä teräslevyä. Ovet, sivulevyt, sokkelit ja katot on lisäksi pulverimaalattu 50 µm:n paksuisella maalikalvolla. Värisävy on RAL 7035 (vaaleanharmaa). Sokkelin väri on RAL 7039 (kvartsinharmaa). Kaikki keskuksenrunko- ja kiskostomateriaali voidaan uusiokäyttää taloudellisen käyttöiän päätyttyä.

4 Dokumentointi Keskuskohtaiset rakennekuvat suunnitellaan CADS järjestelmällä, johon integroidulla projektisovellutuksella saadaan keskuskohtaiset komponentti - ja riviliitinkuvat. Dokumentointi on mahdollista siirtää kokonaisuudessaan myös sähköisesti. Laadunvalvonta Keskusten laatuun kiinnitetään erityistä huomiota. Jokaiselle keskukselle suoritetaan lopputarkastus, jossa käydään läpi yli 30 kohtaa. Keskuksen mekaanisen toiminnan lisäksi tarkastetaan ohjausten sähköinen toiminta. Pääpiireille tehdään 1,89 kv:n jännitekoe tai vaihtoehtoisesti eristysvastusmittaus. E Avenue Oy:llä on sertifioidut ISO 9001:2000 laadunhallintajärjestelmä sekä ISO 14001:2004 ympäristöjärjestelmä Kuopion tehtaalla. Lisäksi kaikkien toimipaikkojen tuotanto auditoidaan Cenelec CIG 021 mukaisesti kerran vuodessa. Tekniset tiedot Mitoitustoimintajännite Mitoituseristysjännite Mitoitusvirta Lyhytaikainen mitoituskestovirta Mitoituskestovirran huippuarvo Mitoitustaajuus Kotelointiluokka Iskulujuus EMC-ympäristö Sisäinen osastointi U e/v 690 V U/V i =Ue l /A 3150 A (IP30) I /A 2500 A (IP34) I cw/ka 100 ka I /ka 220 ka pk fn 50 Hz IP20...IP55 IK07...IK09 A ja/tai B 3 ja 4 Määräykset, koestukset ja standardit Jakokeskukset SFS-EN :2011 SFS-EN :2011 SFS-EN :2012 Kotelointi Pienjännitesähköasennukset EN SFS 6000:2012 Valokaarioikosulkukestoisuus testattu 50 ka, 725 V, 0,3 s. LVD Muut Vaihtosähköenergian mittaus 2006/95/EY SFS 2529:2012 Sähköenergiamittareiden tilat SFS 5601:2012

5 mid01/2014 Yleistä FI -sertifioidussa Potentia Mid kotelokeskusjärjestelmässä on kuumasinkitty teräslevyrakenne. Modulaarinen rakenne mahdollistaa lähes rajattomasti erilaisia kokoonpanoja. Järjestelmän kenttäleveydet ovat 300, 450, 600 ja 750 mm. Järjestelmän runkokorkeudet ovat mm. Kojetilojen korkeusmoduuli on 140 mm. Järjestelmässä on kolme runkosyvyyttä 100, 200 ja 300mm, lisäksi voidaan käyttää 100 mm:n kenttäkohtaisia korotuksia. Kennosokkelin (100mm) avulla Potentia Mid - järjestelmä muuntuu kevytkennokeskukseksi. Käyttöalue Potentia Mid kotelokeskusjärjestelmä on suunniteltu erityisesti kiinteistökohteiden pää- ja nousukeskuksiksi sekä teollisuuskohteiden valaistus- ilmastointi- ja erikoiskeskusten valmistamiseen. Suurin mitoitustoimintajännite on 690 VAC ja suurin mitoitusvirta 1250 A. Suurimmat oikosulkuvirran arvot ovat lyhytaikainen mitoituskestovirta 21,6 ka ja mitoituskestovirran huippuarvo 42,6 ka. Kojeiden kalustusmuoto on kiinteä, osa kojeista voidaan asentaa ulosotettavina tai ulosvedettävinä. Rakenne Potentia Mid kotelokeskusjärjestelmä kootaan kenttäkohtaisista pohjalevyistä, joihin liitetään sivulevyt ja päädyt. Kentät jaetaan 140mm:n moduuleihin välilistoilla ja tippusuojilla. Keskukset voidaan varustaa myös 300mm leveillä kaapelikuiluilla. Kenttäkohtainen yhtenäinen ovi on myös mahdollinen välikansirakenteen avulla. Ovet on varustettu kolmiokarasalvoilla, joissa tilan kalustuksen mukaan on kiinto- tai irtovääntimet. Yksipistelukitus on myös mahdollista. Sinetöinti, Abloy- tai riippulukkolukitus on toteutettavissa myös jälkikäteen. Ovien avautumiskulma on 160. Materiaalit ja pintakäsittely Kaikissa rakenneosissa käytetään 275 g/m2 kuumasinkittyä teräslevyä. Ovet, sivulevyt ja katot on lisäksi pulverimaalattu 50 µm:n paksuisella maalikalvolla. Värisävy on RAL 7035 (vaaleanharmaa). Sokkelin väri on RAL 7039 (kvartsinharmaa). Kaikki keskuksen runkoja kiskostomateriaali voidaan uusiokäyttää taloudellisen käyttöiän päätyttyä.

6 Dokumentointi Keskuskohtaiset rakennekuvat suunnitellaan CADS järjestelmällä, johon integroidulla projektisovellutuksella saadaan keskuskohtaiset komponentti - ja riviliitinkuvat. Dokumentointi on mahdollista siirtää kokonaisuudessaan myös sähköisesti. Laadunvalvonta Keskusten laatuun kiinnitetään erityistä huomiota. Jokaiselle keskukselle suoritetaan lopputarkastus, jossa käydään läpi yli 30 kohtaa. Keskuksen mekaanisen toiminnan lisäksi tarkastetaan ohjausten sähköinen toiminta. Pääpiireille tehdään 1,89 kv:n jännitekoe tai vaihtoehtoisesti eristysvastusmittaus. E Avenue Oy:llä on sertifioitu ISO 9001:2008 laadunhallintajärjestelmä sekä ISO 14001:2004 ympäristöjärjestelmä Kuopion tehtaalla. Lisäksi kaikkien toimipaikkojen tuotanto auditoidaan Cenelec CIG 021 mukaisesti kerran vuodessa. Tekniset tiedot Mitoitustoimintajännite Mitoituseristysjännite Mitoitusvirta Lyhytaikainen mitoituskestovirta Mitoituskestovirran huippuarvo Mitoitustaajuus Kotelointiluokka Iskulujuus EMC-ympäristö Sisäinen osastointi U e/v 690 V U/V i =Ue l /A 1600A (IP20) l /A 1250A (IP34) I cw/ka 21,6 ka I /ka 42,6 ka pk fn 50 Hz IP20...IP55 IK07...IK09 A ja/tai B 3 ja 4 Määräykset, koestukset ja standardit Jakokeskukset SFS-EN :2011 SFS-EN :2011 SFS-EN :2012 Kotelointi EN Pienjännitesähköasennukset SFS 6000:2012 LVD Muut Vaihtosähköenergian mittaus Sähköenergiamittareiden tilat 2006/95/EY SFS 2529:2012 SFS 5601:2012

7 min01/2014 Yleistä FI -sertifioidussa Potentia Min kehikkokeskusjärjestelmässä on kuumasinkitty teräslevyrakenne. Modulaarinen rakenne mahdollistaa lähes rajattomasti erilaisia kokoonpanoja. Järjestelmän kenttäleveydet ovat 300, 450, 600 ja 750 mm. Järjestelmän runkokorkeudet ovat mm. Kojetilojen korkeusmoduuli on 140 mm. Järjestelmässä on kolme runkosyvyyttä 100, 200 ja 300 mm, lisäksi voidaan käyttää 100 mm:n kenttäkohtaisia korotuksia. Kennosokkelin (100 mm) avulla Potentia Min - järjestelmä muuntuu kevytkennokeskukseksi. Käyttöalue Potentia Min kehikkokeskusjärjestelmä on suunniteltu erityisesti kiinteistökohteiden pää- ja nousukeskuksiksi sekä teollisuuskohteiden valaistus-, ilmastointi- ja erikoiskeskusten valmistamiseen. Suurin mitoitustoimintajännite on 690 VAC ja suurin mitoitusvirta 1600A. Suurimmat oikosulkuvirran arvot ovat lyhytaikainen mitoituskestovirta 21,6 ka ja mitoituskestovirran huippuarvo 42,6 ka. Kojeiden kalustusmuoto on kiinteä, osa kojeista voidaan asentaa ulosotettavina tai ulosvedettävinä. Rakenne Potentia Min kehikkokeskusjärjestelmä kootaan kenttäkohtaisista pohjalevyistä (taustalevy vakiona), joihin liitetään sivulevyt ja päädyt. Kentät jaetaan 140mm:n moduuleihin välilistoilla ja tippusuojilla. Kenttäkohtainen yhtenäinen ovi on myös mahdollinen välikansirakenteen avulla. Kaikki kannet ovat saranoituja ja kolmiokarasalvalla varustettuja. Materiaalit ja pintakäsittely Kaikissa rakenneosissa käytetään 275 g/m2 kuumasinkittyä teräslevyä. Ovet, sivulevyt, sokkelit ja katot on lisäksi pulverimaalattu 50 µm:n paksuisella maalikalvolla. Värisävy on RAL 7035 (vaaleanharmaa). Sokkelin väri on RAL 7039 (kvartsinharmaa). Kaikki keskuksen runko- ja kiskostomateriaali voidaan uusiokäyttää taloudellisen käyttöiän päätyttyä.

8 Dokumentointi Keskuskohtaiset rakennekuvat suunnitellaan CADS järjestelmällä, johon integroidulla projektisovellutuksella saadaan keskuskohtaiset komponentti - ja riviliitinkuvat. Dokumentointi on mahdollista siirtää kokonaisuudessaan myös sähköisesti. Laadunvalvonta Keskusten laatuun kiinnitetään erityistä huomiota. Jokaiselle keskukselle suoritetaan lopputarkastus, jossa käydään läpi yli 30 kohtaa. Keskuksen mekaanisen toiminnan lisäksi tarkastetaan ohjausten sähköinen toiminta. Pääpiireille tehdään 1,89 kv:n jännitekoe tai vaihtoehtoisesti eristysvastusmittaus. E Avenue Oy:llä on sertifioitu ISO 9001:2008 laadunhallintajärjestelmä sekä ISO 14001:2004 ympäristöjärjestelmä Kuopion tehtaalla. Lisäksi kaikkien toimipaikkojen tuotanto auditoidaan Cenelec CIG 021 mukaisesti kerran vuodessa. Tekniset tiedot Mitoitustoimintajännite Mitoituseristysjännite Mitoitusvirta Lyhytaikainen mitoituskestovirta Mitoituskestovirran huippuarvo Mitoitustaajuus Kotelointiluokka Iskulujuus EMC-ympäristö Sisäinen osastointi U e/v 690 V U i/v =Ue l /A 1600A (IP30) I cw/ka 21,6 ka I /ka 42,6 ka pk fn 50 Hz IP20...IP30 IK07...IK09 A ja/tai B 3 ja 4 Määräykset, koestukset ja standardit Jakokeskukset SFS-EN :2011 SFS-EN :2011 SFS-EN :2012 Kotelointi EN Pienjännitesähköasennukset SFS 6000:2012 LVD Muut Vaihtosähköenergian mittaus Sähköenergiamittareiden tilat 2006/95/EY SFS 2529:2012 SFS 5601:2012

9 mu01/2014 muuntamon 0,4kV pääkeskukset Yleistä Muuntamon 0,4kV:n pääkeskukset valmistetaan FIsertifioiduista Potentia Max tai Med kennokeskusjärjestelmistä. Järjestelmissä on modulaarinen kuumasinkitty itsekantava teräslevyrakenne. Modulaarinen rakenne mahdollistaa lähes rajattomasti erilaisia kokoonpanoja kulloisenkin tarpeen mukaan. Järjestelmän kenttäleveydet ovat 300, 450, 600, 750 tai 900 mm. Järjestelmän runkokorkeudet ovat 1680 ja 1960 mm. Kokonaiskorkeus saadaan lisäämällä runkokorkeuteen sokkelikorkeus 100 mm ja kattokorkeus 30 mm. Järjestelmän runkosyvyys on 535 tai 785 mm. Käyttöalue Potentia muuntamon 0,4kV:n keskusjärjestelmä on suunniteltu erityisesti kiinteistömuuntamoiden 0,4kV:n pääkeskuksiksi. Suurin mitoitusvirta 5000 A. Yleisimmät mitoitusvirrat ovat 1600 A ja 2500A. Suurimmat oikosulkuvirran arvot ovat lyhytaikainen mitoituskestovirta 100 ka ja mitoituskestovirran huippuarvo 220 ka. Kojeiden kalustusmuoto on kiinteä, pääkatkaisijat voidaan asentaa ulosotettavina tai ulosvedettävinä. Varusteet Potentia keskukseen voidaan tuoda syöttö kiskosillalla, kaapelilla tai taipuisilla Cu-kiskoilla. Pääkojeena voi olla katkaisija tai pääkytkin. Lähtöpuolen jonovarokekytkimet voidaan valita tarpeen mukaan. Keskuksen omakäyttöosaan voidaan valita pistorasiat, liiketunnistin valaistukselle, tuuletuksen termostaattiohjaus, verkkoanalysaattori yms. Ovet on varustettu kolmiokarasalvoilla, joissa tilan kalustuksen mukaan on kiinto- tai irtovääntimet. Yksipistelukitus on myös mahdollista. Sinetöinti, Abloy- tai riippulukkolukitus on toteutettavissa myös jälkikäteen. Ovien avautumiskulma on 160, avautumissuunta voidaan valita. Materiaalit ja pintakäsittely Kaikissa rakenneosissa käytetään 275 g/m2 kuumasinkittyä teräslevyä. Ovet, sivulevyt, sokkelit ja katot on lisäksi pulverimaalattu 50 µm:n paksuisella maalikalvolla. Värisävy on RAL 7035 (vaaleanharmaa). Sokkelin väri on RAL 7039 (kvartsinharmaa). Kaikki keskuksen runko- ja kiskostomateriaali voidaan uusiokäyttää taloudellisen käyttöiän päätyttyä.

10 muuntamon 0,4kV pääkeskukset Dokumentointi Keskuskohtaiset rakennekuvat suunnitellaan CADSjärjestelmällä, johon integroidulla projektisovellutuksella saadaan keskuskohtaiset komponentti- ja riviliitinkuvat. Dokumentointi on mahdollista siirtää kokonaisuudessaan myös sähköisesti. Laadunvalvonta Keskusten laatuun kiinnitetään erityistä huomiota. Jokaiselle keskukselle suoritetaan lopputarkastus, jossa käydään läpi yli 30 kohtaa. Keskuksen mekaanisen toiminnan lisäksi tarkastetaan ohjausten sähköinen toiminta. Pääpiireille tehdään 1,89 kv:n jännitekoe tai vaihtoehtoisesti eristysvastusmittaus. E Avenue Oy:llä on sertifioidut ISO 9001:2008 laadunhallintajärjestelmä sekä ISO 14001:2004 ympäristöjärjestelmä. Lisäksi tuotanto auditoidaan Cenelec CIG 021 mukaisesti kerran vuodessa. Tekniset tiedot Mitoitusjännite Mitoituseristysjännite Mitoitusvirta Lyhytaikainen mitoituskestovirta Mitoituskestovirran huippuarvo Mitoitustaajuus Kotelointiluokka Iskulujuus EMC-ympäristö Sisäinen osastointi U e/v 690 V U/V i =Ue l / 5000 A (IP30) I / 4000 A (IP34) I cw/ka 100 ka I /ka 220 ka pk fn 50 Hz IP20...IP55 IK07...IK09 A ja/tai B 3 ja 4 Määräykset, koestukset ja standardit Jakokeskukset SFS-EN :2011 SFS-EN :2011 SFS-EN :2012 Kotelointi EN Pienjännitesähköasennukset SFS 6000:2012 LVD Muut Vaihtosähköenergian mittaus Sähköenergiamittareiden tilat 2006/95/EY SFS 2529:2012 SFS 5601:2012

11 tot01/2015 toteemi Potentia Toteemi Kaapelijakokaappi / 2* mittauskeskus Toteemikeskus on kehitetty yhteistyössä asiakkaidemme kanssa. Kehityksen lähtökohtana on pidetty toimivuutta, laatua, tukevuutta, helppoa asennettavuutta ja tyylikästä ulkomuotoa. Mittauskeskuksessa olevat pistorasiat voidaan asentaa pikaliittimillä erikseen ja ne palvelevat rakennusaikana sekä sen jälkeenkin ulkopistorasioina. Kaapelijakokaappiin on mahdollisuus asentaa jonovarokekytkimiä 1*400A ja 2*160A esim. tievalaistukselle. Kiskosto on IP20 suojattu Toteemikeskuksen ideana on yhdistää kaapelijakokaappi ja mittauskeskukset. Näin syntyy huomattavia säästöjä alueen kaapelointikuluissa. Keskus on valmistettu kuumasinkitystä teräslevystä, joka on maalattu värillä RAL7037 (keskiharmaa). Mittauskeskuksen ovi on varustettu yksiotekahvalla, joka on varustettu kolmiokaralukkopesällä. Kahvaan voi vaihtaa myös sarjoitetun lukkopesän. Sokkelin korkeus on säädettävä.

12 toteemi Tekniset tiedot Mitoitustoimintajännite Mitoituseristysjännite Tonttikeskus mitoitusvirta Kaapelijakokaapin mitoitusvirta Kotelointiluokka Iskulujuus U e/v 690 V U/V i =Ue l /A 63 A I /A 400 A IP34 IK08 Keskuksen kalustusta voidaan muuttaa asiakkaan toiveiden mukaan. Pyydä erillinen tarjous. Määräykset, koestukset ja standardit Jakokeskukset SFS-EN :2011 SFS-EN :2011 SFS-EN :2012 Kotelointi SFS-EN 62208:2012 Pienjännitesähköasennukset SFS 6000:2012 LVD 2006/95/EY Muut

13 kk Kaapelijakokaapit E Avenue Oy:n KK-kaapelijakokaappisarja on suunniteltu vaativiin käyttökohteisiin. Mekaanisen kestävyyden lisäksi suunnittelussa on asetettu vaatimuksia kaapin ulkonäölle. Viimeistelty ulkokuori on vankkarakenteinen ja luontevasti ympäristöön mukautuva. Kaapelijakokaapit valmistetaan sileästä 2,5mm alumiinilevystä (Almg3). Maalauksena on helposti puhdistettava antigraffiti-pulverimaalaus jonka vakio värisävy on RAL 7037 (keskiharmaa). Muita värisävyjä tai materiaaleja (teräs, rosteri) on mahdollista saada erikoistilauksesta. Kaapelijakokaappisarjassa on 16 erikokoista suojakaappia, joten jokaiseen tarkoitukseen löytyy juuri oikeankokoinen kaappi. Jonovarokekytkimille tarkoitetut kaapit varustetaan IP 20 suojatulla kiskostolla. Myös asennuslevyt saatavissa. Lisävarusteilla kaappien ovet voidaan varustaa yksipistelukituksella, Abloy -lukolla ja kaasujousella. Kaapelijakokaappien jalustat E Avenue Oy:n kaapelijakokaappisarjaan kuuluu 12 erilaista jalustaa. Jalustat on valmistettu kuumasinkitystä teräslevystä jonka vahvuus on 2,5 mm. Jalustat ovat vakiona maalaamattomia. Erikoistilauksesta värisävy voidaan valita tilaajan haluamaksi.

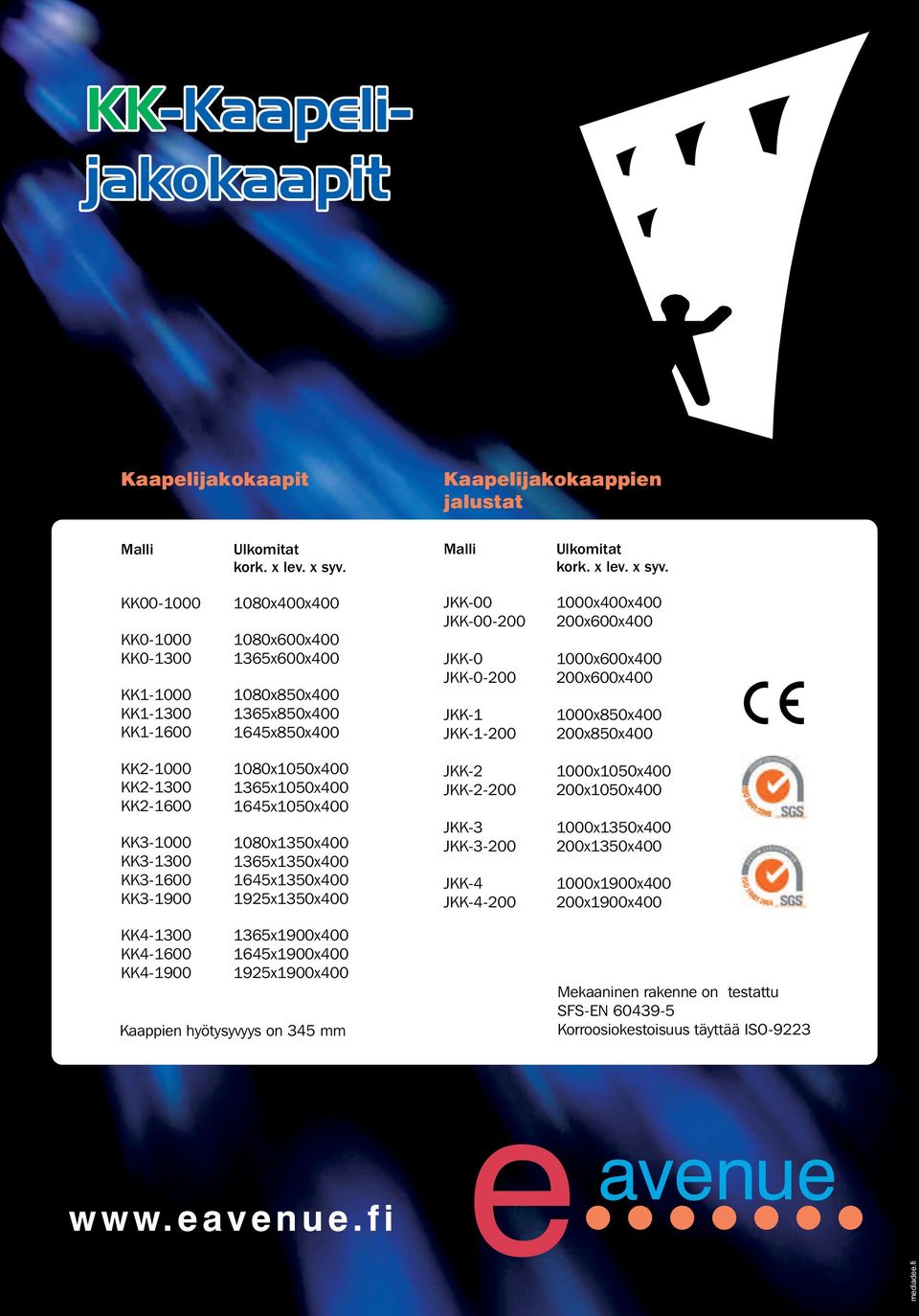

14 Kaapelijakokaapit Kaapelijakokaappien jalustat Malli Ulkomitat kork. x lev. x syv. Malli Ulkomitat kork. x lev. x syv. KK KK KK KK KK KK x400x x600x x600x x850x x850x x850x400 JKK-00 JKK JKK-0 JKK JKK-1 JKK x400x x600x x600x x600x x850x x850x400 KK KK KK KK KK KK KK x1050x x1050x x1050x x1350x x1350x x1350x x1350x400 JKK-2 JKK JKK-3 JKK JKK-4 JKK x1050x x1050x x1350x x1350x x1900x x1900x400 KK KK KK x1900x x1900x x1900x400 Kaappien hyötysyvyys on 345 mm Mekaaninen rakenne on testattu SFS-EN Korroosiokestoisuus täyttää ISO-9223 mediadee.fi

15 mix01/2014 Potentia Mix Potentia Mix mittauskeskus on kehitetty yhteistyössä asiakkaidemme kanssa. Kehityksen lähtökohtana on pidetty toimivuutta, laatua ja tyylikästä ulkomuotoa Tonttikeskuksen kaarevassa yläosassa on hämäräkytkimellä varustettu valaisin jota voi käyttää vaikkapa numerovalaisimena. keskuksen alaosassa olevat pistorasiat palvelevat rakennusaikana ja sen jälkeenkin ulkopistorasioina Mittauskeskus säästää hintansa heti rakentamisen alkuvaiheessa koska se tuodaan työmaalle ensimmäiseksi. Tällöin ei tarvitse vuokrata erillistä työmaasähkökeskusta eikä tehdä väliaikaisasennuksia. Potentia Mix on testattu tuote. Keskus on valmistettu kuumasinkitystä pellistä (vahvuus 1,25mm) ja maalattu värillä DH 8365 (piikiven harmaa) Saatavana myös pelkkänä valaisimena.

16 Tekniset tiedot Mitoitustoimintajännite U 230/400V e Mitoitusvirta I 63 A Kotelointiluokka IP 34 Iskulujuus IK08

17 mex 04/2010 mittauskeskus Potentia Mex Mex mittauskeskus on kehitetty yhteistyössä asiakkaidemme kanssa. Kehityksen lähtökohtana on pidetty toimivuutta, laatua, tukevuutta, helppoa asennettavuutta ja tyylikästä ulkomuotoa. Keskuksessa olevat pistorasiat palvelevat rakennusaikana ja sen jälkeenkin ulkopistorasioina. Mittauskeskus säästää hintansa heti rakentamisen alkuvaiheessa, koska se tuodaan työmaalle ensimmäiseksi. Tällöin ei tarvita vuokrata erillistä työmaasähkökeskusta eikä tehdä väliaikaisasennuksia. Vakiokeskus voidaan asentaa joko seinälle tai pylvääseen. Lisävarusteena on saatavissa maajalusta, jolla mittauskeskus voidaan asentaa tontille haluttuun paikkaan. Lisäksi mittauskeskus voidaan varustaa kaapelisuojalla seinä- ja pylväsasennuksissa. Mex mittauskeskus kuuluu Potentia Eva tuoteperheeseen. Se on testattu ja FI -hyväksytty tuote. Keskus on valmistettu kuumasinkitystä teräslevystä, joka on maalattu värillä RAL7037 (keskiharmaa). Mittauskeskuksen ovi on varustettu yksiotekahvalla, joka on varustettu kolmiokaralukkopesällä. Kahvaan voi vaihtaa myös sarjoitetun lukkopesän.
