NORELCON VAKIOKESKUSTEN SUUNNITTELUKANSIO

Transkriptio

1 NORELCON VAKIOKESKUSTEN SUUNNITTELUKANSIO KATA (NVKTU) mittauskeskukset RITA (NVRKU) ryhmäkeskukset NVHJ huoneistojakamot NUMU ja NUMU2T ulkomittauskeskukset N8MAO kaapelijakokaapit ANU ja PATE (NVRUU ja NVRPU) ryhmäkeskukset ANU (NVRUU) IT-ryhmäkeskukset MONA yhteismittarikeskusjärjestelmä RIKU metallikoteloidut ryhmäkeskukset TOPI metallikoteloidut työpaikkakeskukset NSAFE metallikoteloidut turvakytkimet NORELCO Savonlinna Kuopio Otaniemi FINLAND Nojanmaan teollisuusalue, Itkonniemenkatu 17 Tekniikkatie 21 PL 28, Savonlinna Kuopio Espoo puh. (015) puh. (017) puh. (09) fax (015) fax (017) fax (09)

2 NORELCO vakiokeskus-tuoteperheet Vakiokeskuksia joka tarpeeseen NORELCO valmistaa asiakaskohtaisten kojeistojen lisäksi eri tyyppisiä vakiokeskuksia moniin tarpeisiin: ryhmäkeskukset uppo- ja pintaasennukseen kuivan tilan 2-tariffimittauskeskukset ulkomittauskeskukset, 1- ja 2-tariffi kalustamattomat kaapelijakokaapit monimittarikeskukset työpaikkakeskukset metallikoteloidut turvakytkimet Vakiokeskuksiin saa monipuolisesti lisävarusteita Kaikkiin NORELCO -vakiokeskuksiin on saatavilla paljon erilaisia lisävarusteita kuten sähkölaitossovitteita, liitinpakkauksia, kiinnitysapuvälineitä jne. Kaikki vakiokeskukset toimitetaan asennusohjeen, kokoonpanokuvan ja pääkaavion kanssa. Lisäksi NORELCO -vakiomittauskeskukset toimitetaan aina päävarokkeilla ja pääkytkimellä varustettuna. Valmistustekniikan ansiosta keskukset ovat tukevarakenteisia ja tyylikkäitä Kaikille vakiokeskuksille yhteisiä teknisiä ominaisuuksia ovat: pintakäsittely tehdään erittäin kestävällä epoksi-pulveri maalilla sisätilan keskusten vakiovärinä on murrettu valkoinen, ulkotilan keskuksissa beige maalaamattomat metalliosat valmistetaan kuumasinkitystä AFP-teräksestä, joka estää myös valkoruosteen syntymistä kosteissa tiloissa NORELCO vakiokeskukset ovat turvallisia ja korkealaatuisia tuotteita NORELCO vakiokeskukset valmistetaan standardien IEC , IEC , SFS-EN , SFS-EN sekä SFS 6000-standardisarjan mukaisesti. Valmistusohjelma kattaa muutkin sähkönjakelutarpeet Toimitusta voidaan projektin tarpeiden mukaisesti täydentää myös NORELCO:n valmistamilla pien- ja keskijännitekojeistoilla sekä muuntamoilla. Sisältö Sivu N:o Vakiokeskusten esittely 1 Mittauskeskus NORELCO KATA (NVKTU) 2 Ryhmäkeskus NORELCO RITA (NVRKU) 3 NVRKU ja NVKTU lisätarvikkeet 4 Huoneistojakamot ja telekotelot 5 Ulkomittauskeskus NORELCO NUMU, NUMU 2T 6 NUMU ja NUMU2T lisätarvikkeet 7 Kalustam aton kaapelijakokaappi N8MAO 8 N8MAO kaapelijakokaapin lisätarvikkeet 8 Monimittarikeskusjärjestelmä MONA (NMK) 9 MONA -järjestelmän lisätarvikkeet 10 Vakioryhmäkeskukset ANU/PATE (NVRUU/NVRPU) RIKU metallikoteloidut ryhmäkeskukset 14 TOPI metallikoteloidut työpaikkakeskukset 16 NSAFE metallikoteloidut turvakytkimet 17 Rakennekuvat, piirikaaviot ja asennusohjeet: NVRKU rakennekuvat ja pääkaaviot Huoneistojakamot ja telekotelot 9.6 NVKTU rakennekuvat ja pääkaaviot SSLY -sovitteet piirikaaviot ja rakennekuvat NUMU rakennekuvat ja pääkaaviot NUMU 2T rakennekuvat ja pääkaaviot NPU-02 pihajalusta rakennekuva 14.1 N8MAO rakennekuvat 15.1 NVRUU ja NVRPU rakennekuvat ja pääkaaviot Erilliset telekotelot (NVRPU ja NVRUU) NVRUU IT-ryhmäkeskukset RIKU rakennekuvat ja pääkaaviot 19.1 TOPI rakennekuvat ja pääkaaviot 20.1 NSAFE rakennekuvat ja pääkaaviot 21.1 Sivu 1

3 Mittauskeskus Norelco Kata (NVKTU) Kata soveltuu pienkiinteistöjen pääkeskukseksi kaksitariffimittaukseen. kotelointiluokka IP20 keskuksen nimellisvirta 50A voidaan käyttää eri lämmitysmuotojen yhdistelmille pinta- tai uppoasennettava sisältää vakiona syötön Al/Cu-liittimet ja irrotettavan syöttökaapelin läpivientilaipan toimitetaan varustettuna päävarokkeiden sinetöintikotelolla erillinen ovikehys voidaan asentaa jälkiasennuksena kiinteä takalevy toimii samalla palosuojalevynä keskus voidaan ripustaa seinälle naulalla avainaukosta kiinnitystyön helpottamiseksi saatavilla vikavirtasuojakytkimillä varustettuna vakiona tariffikellon ohjauksen johdonsuojakatkaisijan sinetöintikansi. lisävarusteena ovella varustettu erillinen huoneistojakamo tai telekytkentäkotelo: o huoneistojakamossa on puhelin-, data- ja antennikaapeleille varattu erilliset tilat ja kannet kunkin kaapelityypin liitynnöille: RJ-45, hahloliitin ja antennihaaroitin. Siinä on myös huomioitu yleiskaapeloinnin vaatimukset. Kuluttajakojeille on reilusti tilaa. o telekytkentäkotelo varustetaan tarpeellisella määrällä RJ-45 liitinrimoja. Kotelo on muuten avoin ja asiakas voi kalustaa sen haluamallaan tavalla. NVKTU putkitusaihioiden määrät Tuote Pääty? 23?? 29?? 37tai? 48? NVKTU yläpääty alapääty NVKTU mittauskeskukset tunnistetaan koodin perusteella Esimerkiksi tyyppi NVKTU J+VVSK VVSK= vikavirtasuojakytkin J= johdonsuojakatkaisijoilla js-katkaisijoiden määrä pääkytkimen nimellisvirta NORELCO vakiomittauskeskus NVKTU keskustyypit Tyyppi Tuotekoodi IP-Ika I n U e Js-katkaisijat Vikavirtasuoja- Mitat A V määrä kpl kytkimet mm 10A 16A lev. x kork. x syv. NVKTU 63-30J (*) x 1410 x 123 NVKTU 63-36J (*) x 1410 x 123 NVKTU 63-36J+VVSK VVSK 4x25A/30mA 520 x 1410 x 123 NVKTU 63-42J (*) x 1410 x 123 NVKTU 63-42J+VVSK VVSK 4x25A/30mA 520 x 1410 x 123 NVKTU 63-48J (*) x 1410 x 123 NVKTU 63-54J x 1410 x 123 (*) Vikavirtasuojakytkimille tilavaraus Sivu 2

4 Ryhmäkeskus Norelco Rita (NVRKU) Rita soveltuu omakotitalojen ja rivitaloasuntojen ryhmäkeskukseksi. kotelointiluokka IP20 keskuksen nimellisvirta 63A kiinteä taustalevy toimii samalla palosuojalevynä voidaan käyttää eri lämmitysmuotojen yhdistelmille pinta- tai uppoasennettava erillinen suojaovi voidaan laittaa paikalleen jälkiasennuksena, eikä se estä kansien avaamista keskus voidaan ripustaa seinälle naulalla avainaukosta kiinnitystyön helpottamiseksi saatavilla vikavirtasuojakytkimillä varustettuna lisävarusteena ovella varustettu erillinen huoneistojakamo tai telekytkentäkotelo: o huoneistojakamossa on puhelin-, data- ja antennikaapeleille varattu erilliset tilat ja kannet kunkin kaapelityypin liitynnöille: RJ-45, hahloliitin ja antennihaaroitin. Siinä on myös huomioitu yleiskaapeloinnin vaatimukset. Kuluttajakojeille on reilusti tilaa. o telekytkentäkotelo varustetaan tarpeellisella määrällä RJ-45 liitinrimoja. Kotelo on muuten avoin ja asiakas voi kalustaa sen haluamallaan tavalla. NVRKU putkitusaihioiden määrät Tuote Pääty? 23?? 29?? 37 tai? 48? yläpääty NVRKU alapääty NVRKU ryhmäkeskukset tunnistetaan koodin perusteella Esimerkiksi tyyppi NVRKU J+VVSK VVSK= vikavirtasuojakytkin J= johdonsuojakatkaisijoilla js-katkaisijoiden määrä pääkytkimen nimellisvirta NORELCO vakioryhmäkeskus NVRKU keskustyypit Tyyppi Tuotekoodi IP-Ika I n U e Js-katkaisijat määrä kpl Vikavirtasuoja- Mitat A V kytkimet mm 10A 16A lev. x kork. x syv. NVRKU 80-30J (*) x 800 x 123 NVRKU 80-36J (*) x 800 x 123 NVRKU 80-36J+VVSK VVSK 4x25A/30mA 520 x 800 x 123 NVRKU 80-42J (*) x 800 x 123 (*) Vikavirtasuojakytkimille tilavaraus Sivu 3

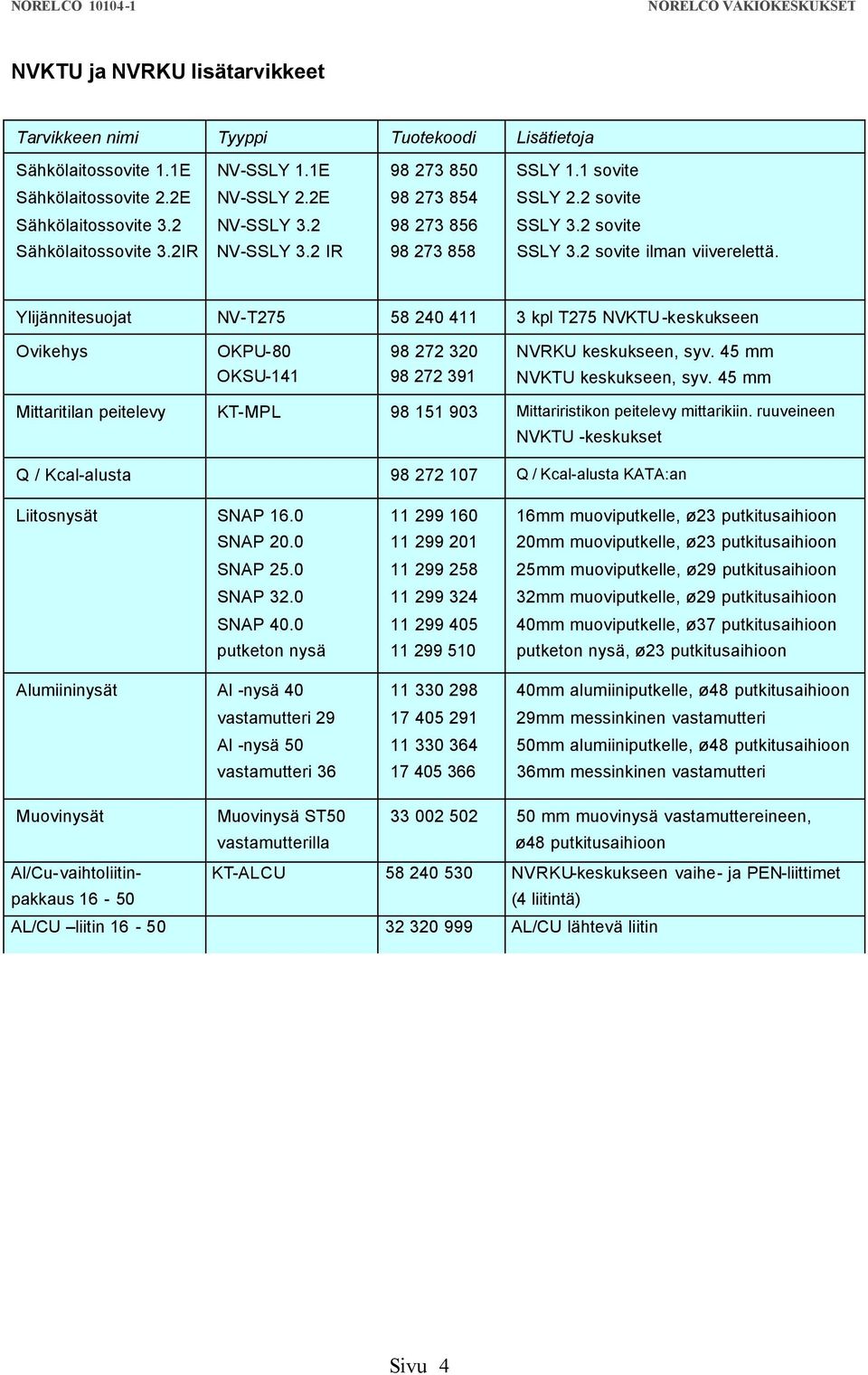

5 NVKTU ja NVRKU lisätarvikkeet Tarvikkeen nimi Tyyppi Tuotekoodi Lisätietoja Sähkölaitossovite 1.1E NV-SSLY 1.1E SSLY 1.1 sovite Sähkölaitossovite 2.2E NV-SSLY 2.2E SSLY 2.2 sovite Sähkölaitossovite 3.2 NV-SSLY SSLY 3.2 sovite Sähkölaitossovite 3.2IR NV-SSLY 3.2 IR SSLY 3.2 sovite ilman viiverelettä. Ylijännitesuojat NV-T kpl T275 NVKTU -keskukseen Ovikehys OKPU NVRKU keskukseen, syv. 45 mm OKSU NVKTU keskukseen, syv. 45 mm Mittaritilan peitelevy KT-MPL Mittariristikon peitelevy mittarikiin. ruuveineen NVKTU -keskukset Q / Kcal-alusta Q / Kcal-alusta KATA:an Liitosnysät SNAP 16.0 SNAP 20.0 SNAP 25.0 SNAP 32.0 SNAP 40.0 putketon nysä Alumiininysät Al -nysä 40 vastamutteri 29 Al -nysä 50 vastamutteri mm muoviputkelle, ø23 putkitusaihioon 20mm muoviputkelle, ø23 putkitusaihioon 25mm muoviputkelle, ø29 putkitusaihioon 32mm muoviputkelle, ø29 putkitusaihioon 40mm muoviputkelle, ø37 putkitusaihioon putketon nysä, ø23 putkitusaihioon 40mm alumiiniputkelle, ø48 putkitusaihioon 29mm messinkinen vastamutteri 50mm alumiiniputkelle, ø48 putkitusaihioon 36mm messinkinen vastamutteri Muovinysät Muovinysä ST50 vastamutterilla mm muovinysä vastamuttereineen, ø48 putkitusaihioon Al/Cu-vaihtoliitin- KT-ALCU NVRKU-keskukseen vaihe- ja PEN-liittimet pakkaus (4 liitintä) AL/CU liitin AL/CU lähtevä liitin Sivu 4

6 Huoneistojakamot ja telekotelot (NVKTU- ja NVRKU-yhteensopivat) Tarvikkeen nimi Tyyppi Tuotekoodi Lisätietoja Huoneistojakamo NVHJ NVRKU ja NVTKU keskusten kanssa yhteensopiva huoneistojakamo, sisältää maadoitusliittimen, RJ-45 liitinkannen, 2 kpl sileitä peitekansia, mitat ovella 520x800x168. Erillinen tila kuluttajakojeille. Telekytkentäkotelo NVTKU NVRKU ja NVKTU keskusten kanssa yhteensopiva telekotelo, sisältää maadoitusliittimen ja 2 kpl RJ-45- liitinsovitepaneelia, mitat oven kanssa 520x800x168 Liitinpaneeli Liitinkansi LP-1 LP-2 LP-3 LP-4 LK-1 LK-2 LK-3 LK Liitinpaneeli telekoteloon, LP-1, 12 aukkoa (15,5 x19,5 mm), esim. Tietosähkö Cat.5e/Cat.6 Liitinpaneeli telekoteloon, LP-2, 12 aukkoa (18,5 x 17,5 mm), esim. Lexcom 250 Liitinpaneeli telekoteloon, LP-3, 12 aukkoa (16,7 x 17,7 mm), esim. Systemax 300 Liitinpaneeli telekoteloon, LP-4, 12 aukkoa (21,3 x 37 mm), esim. Krone Liitinkansi huoneistojakamoon, LK-1, 15 aukkoa (15,5 x19,5 mm), esim. Tietosähkö Cat.5e/Cat.6 Liitinkansi huoneistojakamoon, LK-2, 15 aukkoa (18,5 x 17,5 mm), esim. Lexcom 250 Liitinkansi huoneistojakamoon, LK-3, 15 aukkoa (16,7 x 17,7 mm), esim. Systemax 300 Liitinkansi huoneistojakamoon, LK-4, 15 aukkoa (21,3 x 37 mm), esim. Krone IT-kojehylly IT-HYLLY Irtohylly kuluttajatilaan. Hahloliitin sovite IT-HAHLOSOV Kansi ja pohjakappale hahloliitimille, max 5 liitintä, esim. Krone LSA Pistorasia IT-2SCHUKO Pistorasia 2xSchuko kuluttajatilaan Sivu 5

7 Ulkomittauskeskukset Norelco NUMU ja NUMU 2T NUMU ulkomittauskeskukset soveltuvat omakotitalojen sekä vapaa-ajan asuntojen suoran mittauksen mittauskeskukseksi. NUMU2T ulkomittauskeskukset soveltuvat omakotitalojen sekä vapaa-ajan asuntojen kaksitariffimittauskeskuksiksi. kotelointiluokka IP 34 NUMU/NUMU2T-keskuksissa on irrotettava katto, jonka alta löytyvät valmiina kiinnityspisteet seinäkiinnitystä varten. pylvääseen asennus pylväskiinnitysraudoilla. NUMU 2T keskus asennetaan joko pintaan seinäänkiinnityspisteistään tai pylvääseen pylväskiinnitysraudoilla. kaikki mallit johdonsuojakatkaisijoilla, päävarokkeet 63A sulakepesillä keskuksen sisälle voidaan valita pistorasiamoduuli ja/tai telekytkentä/varustelutila; pienempään runkokokoon voidaan asentaa enintään yksi näistä ja isompaan enintään kaksi näistä moduuleista pistorasialliset PR-versiot (PR = 5-nap. 16A + 2 kpl SCHUKO) voivat toimia myös työmaakeskuksina, jolloin säästetään kytkentäveloituksissa, vuokrissa sekä kwhmaksuissa. syötön Al/CU-liittimet vakiona erillinen pystykaapelikuilu vakiona PR-malleissa vakiona vikavirtasuojakytkin, joka on johdotettu valmiiksi ketjutusliittimille pistorasiat ovat aina keskuksen sisällä suojassa, ulosotto oven kiinni ollessa tiivisteen kautta NUMU ja NUMU 2T Keskustyypit NUMU ulkomittauskeskukset tunnistaa koodin perusteella Esimerkiksi tyyppi NUMU 2T J PR/TELE TELE=varaus telekytkentätilalle PR=pistorasiapakkaus XJ=johdonsuojakatkaisijoiden lukumäärä päävarokepesien koko vaiheiden lukumäärä (=3) =suora mittaus 2T=2-tariffi erillismittarein 2TC=2-tariffi kombimittarilla NORELCO ulkomittauskeskus 2-tariffikellon apukoskettimet johdotetaan valmiiksi riviliittimille kaikki mallit on varustettu Al/Cu 35mm2 haaroitusliittimillä esim. ryhmäkeskuksen haaroitusta varten, jolloin ryhmävarokkeita ei tarvita. toimitetaan varustettuna C-laippa-aihiolla talojohdon sisääntulo kalvotiiviste vakiona materiaali kuumasinkitty AFP-teräslevy, johon ei synny valkoruostetta kosteissa tiloissa pintakäsitelty kestävällä epoksipulverimaalauksella, standardiväri vaalean ruskea, katto grafiitin harmaa lisävarusteena saatavilla myös maalattu teräksinen pihajalusta maastoasennusta varten kaikki mallit saatavilla vikavirtasuojakytkimellä vakiona tariffikellon ohjauksen johdonsuojakatkaisijan sinetöintikansi. Tyyppi Tuotekoodi IP-Ika I n U e Js-katkaisijat Varatilaa Haa- Mitat A V määrä kpl kalustus - roitus mm tilassa DINyksiköinä 10A 16A lev. x kork. x syv. NUMU J/TELE IP x 450x770x180 NUMU J PR (*) IP x 450x770x180 NUMU J/TELE IP x 450x770x180 NUMU J PR (*) IP x 450x770x180 NUMU J/TELE IP x 450x770x180 NUMU2T J/TELE IP x 450x970x180 NUMU2T J PR/TELE (*) IP x 450x970x180 NUMU2TC J IP x 450x770x180 Huomautukset: PR = pistorasiat; 1 kpl 5x 16A ja 2 kpl SCHUKO TELE = paikka telekytkentä/varustelutilalle TELE2 = paikka kahdelle telekytkentä/varustelutilalle (*) sisältää vikavirtasuojakytkimen Sivu 6

8 NUMU ja NUMU 2T ulkomittauskeskusten lisätarvikkeet Tarvikkeen nimi Tyyppi Tuotekoodi Lisätietoja Pihajalusta NPU Maahan asennettava teräsrakenteinen maalattu jalusta, NUMU ja NUMU 2T keskuksiin Teletilan kansi 150 NTU Teletilan kansi NUMU ja NUMU 2T-keskuksiin, mitat 150x190mm Teletilan kansi 180 NTU Teletilan kansi NUMU 2T-keskuksiin, mitat 180x190mm Pistorasiasarja NPRU kpl 5x16A ja 2 kpl Schuko 1x16A pistorasiat varustettuna vikavirtasuojakytkimellä Kääntölaippa Norelco kääntölaippa II-aukkoon, läpiviennit sekä putketonta että putkellista asennusta varten Pylväskiinnikepakkaus NPKU pylväskiinnitysrautaa kiinnitysruuveineen, joilla keskus saadaan 65 mm irti pylväästä Sinetöintikotelopakkaus NUMU-SKP Sinetöintikotelo toimitetaan kiinnitysruuveineen. Kolmiokara-avain Kolmikarasalvalle tarkoitettu avain. Abloy-lukko Avaimellinen sylinterilukko, voidaan käyttää kolmiokarasalvan tilalla Lukittava salpa NUMU-LKKS Lukittava kolmiokarasalpa, jossa voidaan käyttää esim. Abloy-riippulukkoa Ylijännitesuojat kpl T275 ylijännitesuojia NUMU ja NUMU2T keskuksiin Teletilan Din-kisko DK mm:n pikakiinnityskisko, l = 100mm Sivu 7

9 Kalustamaton kaapelijakokaappi Norelco N8MAO Soveltuu ulkoasennuksiin silloin kun tarvitaan esim. kojekaappia pumppuasemille, pylväsasennuksiin, puhelinpääte- ja antennijärjestelmien vahvistinkaapeiksi jne. standardit SFS 2533, SFS 2534 ja SFS-EN valmistettu kuumasinkitystä teräksestä epoksipulverimaalattuna tai ilman maalausta irrotettava kynnyslevy helpottaa kaapeliasennusta vakiona kolmiokarasalpa kuumasinkityn teräsjalustan mitoitus on standardin mukainen Tyyppi Tuotekoodi IP-lka Mitat mm lev. x kork. x syv. Lisätietoja N8MAO Kaappia käytet. jalustan NJ-0 kanssa N8MAO Kaappia käytet. jalustan NJ-00 kanssa N8MAO Kaappia käytet. jalustan NJ-1 kanssa N8MAO Kaappia käytet. jalustan NJ-2 kanssa N8MAO Kaappia käytet. jalustan NJ-3 kanssa N8MAO Kaksoisovella, kaappia käytetään jalustan NJ-3 kanssa Jalusta NJ Jalusta kaapille N8MAO-0 Jalusta NJ Jalusta kaapille N8MAO-00 Jalusta NJ Jalusta kaapille N8MAO-10 Jalusta NJ Jalusta kaapille N8MAO-20 Jalusta NJ Jalusta kaapille N8MAO-30 N8MAO kalustamattomien kaapelijakokaappien lisätarvikkeet Tarvikkeen nimi Tyyppi Tuotekoodi Lisätietoja Pylväskiinnikepakkaus N8MAO pylväskiinnitysrautaa kiinnitysruuveineen Pohjalevy N8MAO pohjalevy N8MAO-00 kaappiin Pohjalevy N8MAO pohjalevy N8MAO-10 kaappiin Pohjalevy N8MAO pohjalevy N8MAO-20 kaappiin Pohjalevy N8MAO pohjalevy N8MAO-30 ja -32 kaappeihin Asennuslevy N8MAO asennuslevy N8MAO-00 kaappiin Asennuslevy N8MAO asennuslevy N8MAO-10 kaappiin Asennuslevy N8MAO asennuslevy N8MAO-20 kaappiin Asennuslevy N8MAO asennuslevy N8MAO-30 ja -32 kaappeihin Varasulakekotelo N8MAO-VSK varasulakekotelo N8MAO kaapeille Sivu 8

10 Monimittarikeskusjärjestelmä MONA (NMK) MONA soveltuu kerros- ja rivitalojen yhteismittarikeskukseksi. Yksi keskus voi maksimissaan sisältää 22 kpl 3-vaiheista mittarialustaa. Keskukset toimitetaan vakiokokoonpanossaan kenttämoduuleina ilman pääkytkintä. Saatavilla myös ovella varustettuna (F-mallit). Kaikissa malleissa on päävirtalähdöt johdotettu riviliittimille. Keskusten laajentaminen myöhemminkin on helppoa modulaarisen rakenteen ansiosta. NMK -monimittarikeskukset tunnistaa koodin perusteella Esimerkiksi tyyppi NMK F-125 / varokepesien virta-arvo 6= varokeryhmien lukumäärä 3= vaiheiden lukumäärä pääkytkimen nimellisvirta F= ovella varustettu NORELCO monimittarikeskus Tyyppi Tuotekoodi IP-Ika I n U e Mittari- Varokepesien määrä Ovel- Mitat A V paikkoja kpl kpl la mm 25A 63A lev. X kork. x syv. NMK-125/ IP x1844x120 NMKF-125/ IP X 285x1844x240 NMK-125/ IP x1844x120 NMKF-125/ IP X 500x1844x240 NMK-125/ IP x1844x120 NMKF-125/ IP X 710x1844x240 NMK-125/ IP x1844x120 NMKF-125/ IP X 1000x1844x240 NMK-125/ IP x1844x120 NMKF-125/ IP X 1210x1844x240 NMK-125/ IP x1844x120 NMKF-125/ IP X 1420x1844x240 NMK-250/ IP x1844x240 NMKF-250/ IP X 500x1844x240 NMK-250/ IP x1844x240 NMKF-250/ IP X 785x1844x240 NMK-250/ IP x1844x240 NMKF-250/ IP X 1000x1844x240 NMK-250/ IP x1844x240 NMKF-250/ IP X 1210x1844x240 NMK-250/ IP x1844x240 NMKF-250/ IP X 1500x1844x240 NMK-250/ IP x1844x240 NMKF-250/ IP x 1710x1844x240 NMK-250/ IP x1844x240 NMKF-250/ IP x 1920x1844x240 NMK-125/ IP (*) - 250x1844x120 NMKF-125/ IP (*) x 285x1844x240 NMK-125/ IP (*) - 465x1844x120 NMKF-125/ IP (*) x 500x1844x240 NMK-125/ IP (*) - 675x1844x120 NMKF-125/ IP (*) x 710x1844x240 NMK-125/ IP (*) - 930x1844x120 NMKF-125/ IP (*) x 1000x1844x240 NMK-125/ IP (*) x1844x120 NMKF-125/ IP (*) x 1210x1844x240 NMK-125/ IP (*) x1844x120 NMKF-125/ IP (*) x 1420x1844x240 (*) Maksimi sulakekoko 35A Sivu 9

11 Monimittarikeskusjärjestelmä MONA:n (NMK) lisätarvikkeet Tarvikkeen nimi Tyyppi Tuotekoodi Lisätietoja Pääkytkinpakkaus 125A NMK-3x125A napainen 125A pääkytkin Pääkytkinpakkaus 125A, 4-nap. NMK-4x125A napainen 125A pääkytkin Pääkytkinpakkaus 250A NMK-3x250A napainen 250A pääkytkin Pääkytkinpakkaus 250A, 4-nap. NMK-4x250A napainen 250A pääkytkin Al/Cu -liitinpakkaus 70 NMK-70 Al/Cu Al/Cu -syöttöliitinpakkaus 70mm² kaapelille Al/Cu -liitinpakkaus 120 NMK-120 Al/Cu Al/Cu -syöttöliitinpakkaus 120mm² kaapelille Al/Cu -liitinpakkaus 185 NMK-185 Al/Cu Al/Cu -syöttöliitinpakkaus 185mm² kaapelille *) Abloy-lukkopakkaus NMK-ABLOY Abloy-lukkopakkaus, 1 kpl per kenttä *) vain 250A kytkimelle Sivu 10

12 Vakioryhmäkeskukset ANU ja PATE (NVRUU ja NVRPU) NORELCO:n ANU- ja PATE -keskukset on tarkoitettu lähinnä kerrostaloasuntojen ja pienkiinteistöjen ryhmäkeskukseksi. Keskukset on varustettu 1-, 3- tai 4-napaisella pääkytkimellä ja johdonsuojakatkaisijoilla sekä tarvittaessa myös muilla komponenteilla kuten vikavirtasuojakytkimillä. ANU on upotettava keskussarja ja se soveltuu asennettavaksi sekä levy - että betoniseiniin. Uppoasennusta varten on käytettävä upotuskoteloa. Upotuksen jälkeen on keskuksen etulevyn asento säädettävissä kolme astetta niin pysty- kuin vaakasuunnassakin. PATE on pintaan asennettava keskussarja ja se voidaan asentaa pintaan ilman erillistä pohjalevyä myös palavasta materiaalista tehdylle seinälle. Kumpikin malli voidaan joko asennusvaiheessa tai myöhemmin varustaa helposti asennettavalla suojaovella. Kumpikin keskussarja sisältää seitsämän eri runkokokoa, joista kuhunkin mahtuu DIN - moduulisia komponentteja maksimissaan seuraavasti: koko 1: pääkytkin ja 9 DIN -yksikköä, yhdessä rivissä koko 2: pääkytkin ja 16 DIN -yksikköä, yhdessä rivissä koko 2.5: pääkytkin ja 22 DIN -yksikköä, yhdessä rivissä koko 3: pääkytkin ja 27 DIN -yksikköä, kahdessa rivissä koko 4: pääkytkin ja 42 DIN -yksikköä, kolmessa rivissä koko 5: ryhmäkeskus koko 3 ja lisäksi joko huoneistojakamo tai telekytkentäkotelo koko 6: ryhmäkeskus koko 4 ja lisäksi joko huoneistojakamo tai telekytkentäkotelo Monipuoliset IT-kytkentämahdollisuudet pinta- ja uppoasennukseen Uppoasennettavista Anu- keskuksista löytyy myös IT-ryhmäkeskus, jossa ryhmäkeskus on integroitu samaan runkoon ja saman oven alle kuin huoneistojakamo tai telekytkentäkotelo. Yhtenäisrunkoisessa huoneistojakamossa on puhelin-, data- ja antennikaapeleille varattu omat kaapelointireittinsä ja erilliset tilat/kannet kunkin kaapelityypin liitynnöille: RJ-45, hahloliitin ja antennihaaroitin. Siinä on myös huomioitu yleiskaapeloinnin vaatimukset. Kuluttajakojeille on reilusti tilaa. Yhtenäisrunkoinen telekytkentäkotelo varustetaan tarpeellisella määrällä RJ-45 liitinrimoja. Kotelo on muuten avoin ja asiakas voi kalustaa sen haluamallaan tavalla. Anu ja Pate keskuksiin löytyy myös erilliset ovella varustetut telekytkentäkotelot pinta- ja uppoasennukseen.ne on varustettu yhdellä RJ-45 liitinpaneelilla ja maadoitusjohdon liittimellä. Kotelossa on runsaasti kiinnityspaikkoja esim. nippusiteille vedon poistoa varten. Sivu 11

13 ANU - upotettavat vakioryhmäkeskukset johdonsuojakatkaisijoin 3-napaisella pääkytkimellä Vaiheiden lukumäärä Keskustyyppi Koodi I n A U e V Pääkytkin A Johdonsuojaautomaattien lkm 25A 16A 10A Mitat mm lev.xkork.xsyv. 1 NVRUU J x290x NVRUU J x290x NVRUU J x290x NVRUU J x290x NVRUU J x290x NVRUU J x400x NVRUU J x400x NVRUU J-M x290x61 2,5 3 NVRUU J x400x NVRUU J/24D x565x NVRUU J/18D x565x NVRUU Tele J/9D 3 NVRUU Tele J/24D x970x x1135x116 6 Runko koko 4-napaisella pääkytkimellä Vaiheiden lukumäärä Keskustyyppi Koodi I n A U e V Pääkytkin A Johdonsuojaautomaattien lkm 25A 16A 10A Mitat mm lev.xkork.xsyv. 3 NVRUU J x290x NVRUU J x290x NVRUU J x290x NVRUU J x400x NVRUU J x400x NVRUU J-M x290x61 2,5 3 NVRUU J x400x NVRUU J/24D x565x NVRUU J/18D x565x61 4 Runko koko Sivu 12

14 PATE - pinta-asennettavat ryhmäkeskukset johdonsuojakatkaisijoin 3-napaisella pääkytkimellä Vaiheiden lukumäärä Keskustyyppi Koodi I n A U e V Pääkytkin A Mitat mm lev.xkork.xsyv. 1 NVRPU J x245x NVRPU J x245x NVRPU J x245x NVRPU J x245x NVRPU J x245x NVRPU J x360x NVRUU J x360x NVRPU J-M x245x61 2,5 3 NVRPU J x360x NVRPU J/24D x525x NVRPU J/18D x525x61 4 Runko koko 4-napaisella pääkytkimellä Vaiheiden lukumäärä Keskustyyppi Koodi I n A U e V Pääkytkin A Johdonsuojaautomaattien lkm 25A 16A 10A Johdonsuojaautomaattien lkm 25A 16A 10A Mitat mm lev.xkork.xsyv. 3 NVRPU J x245x NVRPU J x245x NVRPU J x245x NVRPU J x360x NVRPU J x360x NVRPU J-M x245x61 2,5 3 NVRPU J x360x NVRPU J/24D x525x NVRPU J/18D x525x61 4 Runko koko Anu- ja Pate-keskusten putkitus/läpivientien määrät Uppoasennettavat keskukset Upotuskotelo Koodi Aihiot? mm / kpl / upotuskotelo NVRUU J, -09J ja J NVRUK ? 37mm/2kpl,? 29/2kpl,? 23/16kpl NVRUU J ja -15J NVRUK ? 37mm/2kpl,? 29/4kpl,? 23/20kpl NVRUU J-M NVRUK ? 37mm/2kpl,? 29/4kpl,? 23/38kpl NVRUU J, -21J ja 24J NVRUK ? 37mm/2kpl,? 29/4kpl,? 23/28kpl NVRUU J/24D ja 24J/18D NVRUK ? 37mm/2kpl,? 29/4kpl,? 23/28kpl NVRUU Tele J/9D NVRUK ? 37mm tai? 48mm/2kpl,? 29/3kpl,? 23/46kpl NVRUU Tele J/24D NVRUK ? 37mm tai? 48mm/2kpl,? 29/3kpl,? 23/46kpl Sivu 13

15 RIKU metallikoteloidut ryhmäkeskukset Monipuolinen tuote- ja varustevalikoima Metallikoteloidut NORELCO RIKU ryhmäkeskukset ovat vakiokeskuksia, jotka soveltuvat kosteisiinkin paikkoihin (IP54). RIKU toimitetaan varustettuna pääkytkimellä ja johdonsuojakatkaisijoilla tai vaihtoehtoisesti kalustamattomana. RIKU -sarjasta löytyy myös malleja, joissa on tilaa vikavirtasuojakytkimelle. Keskuksissa on aina vakiona II-aukot sekä yläettä alapäädyssä ja keskukset toimitetaan aina varustettuna saranoidulla ovella. Kotelot valmistetaan kuumasinkitystä teräslevystä, joka pintakäsitellään kestävällä epoksipulverimaalauksella. Standardiväri vaalean ruskea Oxyplast 928. Ryhmäkeskukset kalustettuna ja pääkytkimellä varustettuna Norelco RIKU varokekotelot soveltuvat kosteiden tilojen pääkytkimellisiksi ryhmäkeskuksiksi silloin kun ei tarvita mittausta, esim. ulkorakennusten ryhmäkeskuksiksi. Ne toimitetaan aina kalustettuna ja pääkytkimellä varustettuna Kalustamattomat ryhmäkeskuskotelot omaan kalustukseen RIKU ryhmäkeskuksesta on myös olemassa kalustamaton versio, tyyppiä NRK. Tätä koteloa valmistetaan kolmea eri kokoa. Tyyppi Tuotekoodi IP-lka I n U e js-katkaisijat vapaata mitat määr kpl tilaa mm A V 10A 16A 25A DIN-yks. levxkorkxsyv RIKU RYHMÄKESKUS PÄÄKYTKIMELLÄ NVAKO IP x200x150 NVAKO IP x200x150 NVAKO IP x300x150 NVAKO IP x300x150 NVAKO IP x400x150 NVAKO IP x400x150 KALUSTAMATON RYH- MÄKESKUS NRK NRK IP x200x150 NRK IP x300x150 NRK IP x400x150 Huomautukset: RIKU (NVAKO) sisältää vakiona saranoidun oven, käsisalvan ja yhden sokkolaipan. NRK -kotelo sisältää vakiona saranoidun oven ja työkalusalvan. Sivu 14

16 Yleisimmät RIKUN lisätarvikkeet Tarvikkeen nimi Tyyppi Tuotekoodi Lisätietoja DIN -kisko DINK-NVK sopii kaikkiin kotelotyyppeihin Kiinnityskorvakepakkaus NUMU-KKP kotelossa sisäkierreniitit korvakkeiden kiinnitystä varten Kääntölaippa Norelco kääntölaippa II-aukkoon, läpiviennit sekä putketonta että putkellista asennusta varten Läpivientilaippa, kuminen MC Laipassa 3 isoa aihiota, IP65 Sokkolaippapakkaus NVK-RSL Sileä metallilaatta ja II-aukon tiiviste Käsisalpapakkaus Salpalaitteessa käsiväännin Työkalusalpapakkaus Ruuvimeisselillä lukittava salpalaite Lukittava kolmiosalpapakkaus Kolmioavaimella lukittava salpalaite, riippulukkomahdollisuus Kolmiosalpapakkaus Kolmioavaimella lukittava salpalaite Kolmiokara-avain TK Avain kolmiosalvalle ja lukittavalle kolmiosalvalle Kattava lisätarvikevalikoima RIKUN lisätarvike- ja komponenttivalikoima on erittäin laaja. Yllä on taulukkoon kerätty yleisimpiä lisätarvikkeita. Yllä mainittujen lisävarusteiden lisäksi on tarjolla täysi valikoima komponentteja ja asennustarvikkeita, joita käytetään kalustamattomien ryhmäkeskusten kalustuksessa ja asennuksessa. Näistä on saatavilla erillinen lisätarvike hinnasto. Sivu 15

17 Metallikoteloidut TOPI työpaikkakeskukset Kestävät metallirakenteiset työpaikkakeskukset Metallikoteloidut NORELCO TOPI työpaikkakeskukset kestävät käytössä. TOPI on normaalia mittatilauskeskusta edullisempi ratkaisu normaaliin pistorasiakeskuskäyttöön. Kotelot ovat roiskevesitiiviitä (IP44). TOPI toimitetaan aina varustettuna kannen alle asennetulla kuormakytkimellä, vikavirtasuojakytkimellä ja syötön N/PE -liittimillä. NTPK 300 ja NTPK 400 koteloissa on II-aukot sekä ylä- että alapäädyssä, NTPK 600:ssa vain yläpäädyssä. Kaikissa tyypeissä on saranoitu ovi, jossa on käsisalpa. Kotelot valmistetaan kuumasinkitystä teräslevystä, joka pintakäsitellään kestävällä epoksipulverimaalauksella. Standardiväri vaalean ruskea Oxyplast 928. Kattava lisätarvikevalikoima TOPI kiinnitetään seinäkiinnikkeillä. TOPI -tuoteperhe sisältää useita optiotuotteita kuten läpivientilaipat, erilaiset salvat ja Cuhaaroitusalustat. Tyyppi Tuotekoodi IP-lka I n U e Mitat mm Pistorasioiden lukumäärä A V levxkorkxsyv 1x16 3x16 3x32 3x63 A A A A NTPK IP x300x NTPK IP x400x NTPK IP x630x Yleisimmät TOPIN lisävarusteet Lisätarvikkeen nimi Tyyppi Tuotekoodi Lisätietoja Al/Cu-haaroituskotelo 35mm 2 NTPK AL/CU Lisäkotelo Al-kaapeli 35mm2 haaroitusta varten, sisältää Al/Cu-liittimet, kytkentäjohdot ja pulttipakkauksen Al/Cu-haaroituskotelo 70mm 2 NTPK AL/CU Lisäkotelo Al-kaapeli 70mm2 haaroitusta varten, sisältää Al/Cu-liittimet, kytkentäjohdot ja pulttipakkauksen Kiinnityskorvakepakkaus NUMU-KKP kotelossa sisäkierreniitit korvakkeiden kiinnitystä varten Kääntölaippa Norelco kääntölaippa II-aukkoon, läpiviennit sekä putketonta että putkellista asennus ta varten Läpivientilaippa, kuminen MC Laipassa 3 isoa aihiota, IP65 Sokkolaippapakkaus NVK-RSL Sileä metallilaatta ja II-aukon tiiviste Käsisalpapakkaus Työkalusalpapakkaus Lukittava kolmiosalpapakkaus Kolmiosalpapakkaus Salpalaitteessa käsiväännin Ruuvimeisselillä lukittava salpalaite Kolmioavaimella lukittava salpalaite, riippulukkomahdollisuus Kolmioavaimella lukittava salpalaite Kolmiokara-avain TK Avain kolmiosalvalle ja lukittavalle kolmiosalvalle Cu -haaroitus 5x16mm² NHA 5x Keskuksille NTPK 300 ja NTPK 400 Cu -haaroitus 5x70mm² NHA 5x Keskukselle NTPK 600 Sivu 16

18 Metallikoteloidut NSAFE turvakytkimet Kattava valikoima metallikoteloituja turvakytkimiä Metallikoteloidut NORELCO NSAFE turvakytkimet soveltuvat kaikkiin turvakytkinkäyttöihin aina 400A nimellisvirtaan asti. Kotelot ovat roiskevesitiiviitä (IP54). NSAFE sisältää vakiona apukoskettimella varustetun kuormakytkimen, kanteen asennetun lukittavan vääntimen sekä PE - liittimen. Kytkimessä on myös lukitusmahdollisuus kolmelle riippulukolle (NSAFE-250 ja 400) tai yhdelle riippulukolle (NSAFE-25, -40 ja 80). Koteloissa on aina vakiona II-aukot sekä ylä- että alapäädyssä ja ne toimitetaan varustettuna saranoidulla ovella, jossa on valmiina työkalusalpa, sekä yhdellä sokkolaipalla. Kotelot valmistetaan kuumasinkitystä teräslevystä, joka pintakäsitellään kestävällä epoksipulverimaalauksella. Standardiväri vaalean ruskea Oxyplast 928. Kattava lisätarvikevalikoima NSAFE kiinnitetään seinään seinäkiinnikkeillä. NSAFE -perhe sisältää myös optiotuotteita, kuten läpivientilaipat, erilaiset lukot/salvat ja AL/CUvaihtoliittimet. Tyyppi Tuotekoodi IP-lka U e I n ja P kun I n ja P kun Mitat, Max. kaapelin U n=400v U n=690v mm läpimitta V I n/a P/kW I n/a P/kW levxkorkxsyv Cu/mm 2 Al/mm 2 NSAFE IP tai x200x NSAFE IP tai x400x NSAFE IP tai x400x NSAFE IP tai x630x x185 NSAFE IP tai x930x220 2x185 2x240 Huomautukset: NSAFE-toimitus sisältää aina kotelon ja saranoidun oven sekä salpalaitteen. Sivu 17

19 Yleisimmät NSAFEN lisävarusteet Lisätarvikkeen nimi Tyyppi Tuotekoodi Lisätietoja Kiinnityskorvakepakkaus NUMU-KKP kotelossa sisäkierreniitit korvakkeiden kiinnitystä varten Kääntölaippa Norelco kääntölaippa II-aukkoon, läpiviennit sekä putketonta että putkellista asennusta varten Läpivientilaippa, kuminen MC Laipassa 3 isoa aihiota, IP65 Sokkolaippapakkaus NVK-RSL Sileä metallilaatta ja II-aukon tiiviste Käsisalpapakkaus Salpalaitteessa käsiväännin Työkalusalpapakkaus Ruuvimeisselillä lukittava salpalaite Lukittava kolmiosalpapakkaus Kolmioavaimella lukittava salpalaite, riippulukkomahdollisuus Kolmiosalpapakkaus Kolmioavaimella lukittava salpalaite Kolmiokara-avain AL/CU -vaihtoliitinpakkaus 35mm² AL/CU -vaihtoliitinpakkaus 16-70mm² AL/CU -vaihtoliitinpakkaus mm² AL/CU -vaihtoliitinpakkaus mm² AL/CU -vaihtoliitinpakkaus 2x35-240mm² TK Avain kolmiosalvalle ja lukittavalle kolmiosalvalle NORELCO varaa oikeuden muuttaa ja parantaa tässä esitteessä mainittuja tuotteita milloin tahansa ja ilman erillistä ilmoitusta. Kaikesta huolellisuudesta huolimatta, saattaa tämä esite kuitenkin sisältää virheitä, joista johtuvista seurauksista ja kustannuksista NORELCO:a ei voida pitää vastuullisena Sivu 18
