Valaistus. muurivalaisimet pylväsvalaisimet pylväspistorasiat maatuet. Luminum Oy Ratastie 5, NUMMELA

Transkriptio

1 Valaistus muurivalaisimet pylväsvalaisimet pylväspistorasiat maatuet

2 KEVYET MAATUET MAAJUSSI JA PIKKUJUSSI Luminumin Maajusseilla pystytät ja perustat minkä tahansa pylvään tehokkaasti, helposti ja kevyesti. Maajussin ja Pikkujussin käyttökohteita ovat pylväsvalaisimet, pollarit, aidantol pat, liikennemerkit, autolämmitystolpat ja opastetaulut. Pollari maatuella matalien pollarivalaisimien perustaminen on helppoa ja vaivatonta. Betoninen maatuki painaa huomattavasti enemmän kuin lasikuituvahvisteinen Maajussi tai Pikkujussi. Maatukien kuljetus ja käsittely onkin kevyttä sekä vaivatonta. Maatukien asennus on helppoa, sillä erillisiä pylväsjalustojen valuja ei tarvita. Pylväsjalustojen uudentyyppinen muotoilu sekä kennomainen rakenne tiivistävät jalustan maahan tukevas ti. Maatuen sisään kiristysrenkaalla kiristettävä pylväs jäykistää jalustan rakenteen. Useiden kennojen sisälle puristuva maa-aines antaa laajan kontaktipin nan maahan, jonka avulla pylväs kiinnittyy tiiviisti maaperään. MT60 Maajussin mukana toimitetaan sovite 50 mm pylvästä varten. Pollari maatuella voidaan perustaa ruuvikiinnitteinen pylväsvalaisin maahan. Pollarivalaisin kiinnitetään ruuvilla alalaipasta maatuen ylälevyyn. Valaisimen kiinnitysreikien kohdalle porataan vastaavat reiät jalustan ylälevyyn. Valaisin kiinnitetään ruuveilla ylälevyyn. Pollari maatuki upotetaan maahan niin, että maatuen yläpinta jää maanpinnan korkeudelle. 400 mm 340 mm 400 mm 340 mm 250 mm 190 mm 200 mm 200 mm 200 mm LU10001MT50 LU1000MT60 LU10001P TYYPPI TUOTE KÄYTTÖ PYLVÄÄN KORKEUS JALUSTAN PAINO LU10001MT50 MT50 Pikkujussi maatuki 50 mm pylväälle n. 1,5 m 0,25 kg LU1000MT60 MT60 Maajussi maatuki mm pylväälle n. 2,0-3,5 m 0,5 kg LU10001P Pollari maatuki Pollarivalaisimelle n. 1,5 m 0,9 kg

3 POINT PYLVÄSPISTORASIA Pylväsrakenteeseen kiinnitettävä Luminum Point pylväspistorasia tuo sähkön pihamaalle siististi ja vaivattomasti. Point pylväspistorasia tarjoaa aivan uuden mahdollisuuden tuoda sähkö puutarhan työkaluille, laitteille tai esim. puutarhan valosarjoille. Point pylväspistorasia soveltuu asennettavaksi 50 mm halkaisijaltaan oleviin pylväisiin. Point pistorasia voidaan asentaa myös jälkiasennuksena jo olemassa oleviin pylväsvalaisimiin. Point pistorasiayksikkö voidaan varustaa yhdellä tai kahdella läpällisellä IP44-pistorasialla. Samaan pylvääseen Point pistorasiayksikön kanssa voidaan asentaa myös valaisin. schukopistorasia IP44 16A läpällinen musta pylvään hattu polttopulverimaalattua sinkittyä terästä maatuki ABS muovi ø 50 mm pylvääseen, yläsovitteet mm pylväspistorasiaa voidaan käyttää valaisimien kanssa, joiden kannan asennusmitta 38-50,8 mm LUPR01 LUPR01P TYYPPI TUOTE KORKEUS LEVEYS SYVYYS LUPR01 Point pistorasiayksikkö yhdellä pistorasialla 170 mm 75 mm 100 mm LUPR01P Point pistorasiayksikkö 1:llä pistorasialla, 100 cm pylväällä ja maatuella 1100 mm 200 mm 200 mm

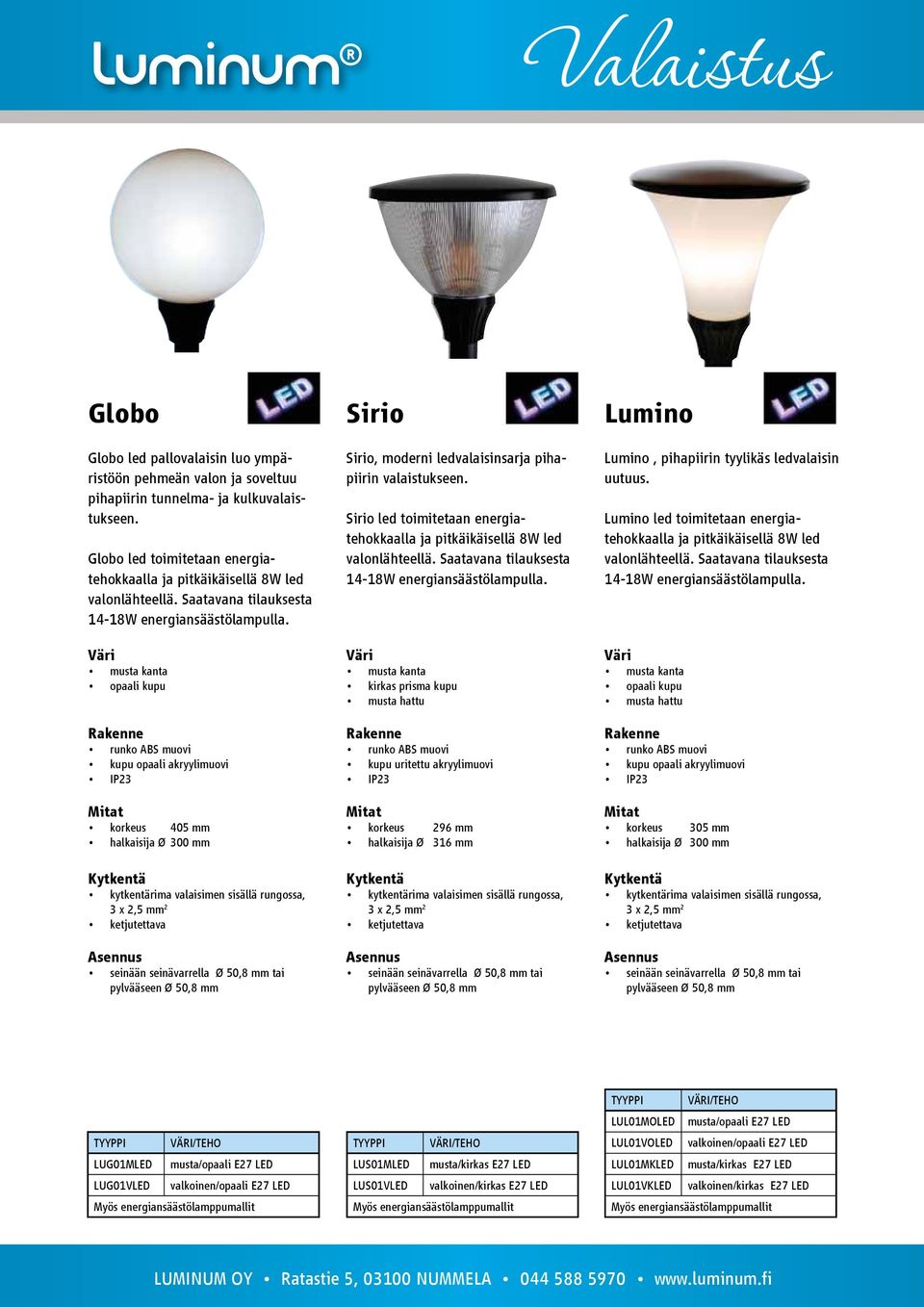

4 Globo Sirio Lumino Globo led pallovalaisin luo ympäristöön pehmeän valon ja soveltuu pihapiirin tunnelma- ja kulkuvalaistukseen. Globo led toimitetaan energiatehokkaalla ja pitkäikäisellä 8W led valonlähteellä. Saatavana tilauksesta 14-18W energiansäästölampulla. Sirio, moderni ledvalaisinsarja pihapiirin valaistukseen. Sirio led toimitetaan energiatehokkaalla ja pitkäikäisellä 8W led valonlähteellä. Saatavana tilauksesta 14-18W energiansäästölampulla. Lumino, pihapiirin tyylikäs ledvalaisin uutuus. Lumino led toimitetaan energiatehokkaalla ja pitkäikäisellä 8W led valonlähteellä. Saatavana tilauksesta 14-18W energiansäästölampulla. Väri musta kanta opaali kupu kupu opaali akryylimuovi IP23 korkeus 405 mm halkaisija Ø 300 mm kytkentärima valaisimen sisällä rungossa, 3 x 2,5 mm 2 seinään seinävarrella Ø 50,8 mm tai pylvääseen Ø 50,8 mm Väri musta kanta kirkas prisma kupu musta hattu kupu uritettu akryylimuovi IP23 korkeus 296 mm halkaisija Ø 316 mm kytkentärima valaisimen sisällä rungossa, 3 x 2,5 mm 2 seinään seinävarrella Ø 50,8 mm tai pylvääseen Ø 50,8 mm Väri musta kanta opaali kupu musta hattu kupu opaali akryylimuovi IP23 korkeus 305 mm halkaisija Ø 300 mm kytkentärima valaisimen sisällä rungossa, 3 x 2,5 mm 2 seinään seinävarrella Ø 50,8 mm tai pylvääseen Ø 50,8 mm TYYPPI VÄRI/TEHO LUG01MLED musta/opaali E27 LED LUG01VLED valkoinen/opaali E27 LED Myös energiansäästölamppumallit TYYPPI VÄRI/TEHO LUS01MLED musta/kirkas E27 LED LUS01VLED valkoinen/kirkas E27 LED Myös energiansäästölamppumallit TYYPPI VÄRI/TEHO LUL01MOLED musta/opaali E27 LED LUL01VOLED valkoinen/opaali E27 LED LUL01MKLED musta/kirkas E27 LED LUL01VKLED valkoinen/kirkas E27 LED Myös energiansäästölamppumallit

5 MURAL MUURIVALAISIMET Muurin upotettavalla Mural led -muurivalaisimilla luot pihapiiriin ja kulkuväylille selkeän ja energiataloudellisen valaistuskokonaisuuden. Mural led -muurivalaisimia toimitetaan mustalla teräskehyksellä tai rosterikehyksellä sekä useilla häikäisysuojavaihtoehdoilla. Lisävarusteena saatavana myös valoa tehokkaasti alaspäin ohjaava lamelliritiläkehys. Muurivalaisimia voidaan käyttää muurikiviaidoissa ja tukimuureissa. Käyttämällä lisävarusteena toimitettavaa takalevyä, valaimet soveltuvat myös kaksipuolisiin aitarakenteisiin. Muurivalaisimia voit käyttää myös portaiden sekä istutusaltaiden valaisuun. Energiatehokkuutta ja asennuksen helppoutta Luminum muurivalaisimet toimitetaan pitkäikäisellä ja energiatehokkaalla 1,5W led valonlähteellä. Valaisimessa voidaan käyttää jopa 5W GU10 kantaista ledpolttimoa. Asennuksen kivimuuriin tekee helpoksi se, että se soveltuu useimpien muurikivien tilalle suoraan asennettavaksi vastaavan kokoisen kiven tilalle. Muurivalaisimilla luot tunnelmaa pihallesi ja teet kulkureiteistä turvallisia. Muurin sisällä olevat valaisimet eivät hankaloita pihan hoitoa kesällä eikä talvella. Luminum muurivalaisin soveltuu julkiseen ja yksityiseen rakentamiseen. kupu prisma-akryylimuovi tai polykarbonaatti kehys ruostumaton teräs tai pulverimaalattu teräs valonlähde led GU 1,5W 4000K sisältyy valaisimen toimitukseen toimii verkkovirralla ilman muuntajaa IP44 maksimimitat holkkitiivisteen kanssa 170x107x190 mm rungon kokonaissyvyys 145 mm rungon takaosan korkeus 86 mm kehyksen korkeus 107 mm kehyksen leveys 170 mm kytkentärima valaisimen sisällä rungossa, 3 x 2,5 mm 2 rungon takaosassa murtoaihiot ketjutusta varten upotetaan muuriin suoraan vastaavan kokoisen muurikiven tilalle, valaisin korvaa yhden muurikiven upotetaan muuriin, muurista leikataan kivityökaluilla tarvittava osa pois

6 MURAL MUURIVALAISIMET IP44 LUMV01M häikäisysuoja: maalattu teräs, prisma akryyli LUMV01RST prisma akryyli LUMV01MR häikäisysuoja: maalattu teräs, kirkas akryyli LUMV01RSTR kirkas akryyli LUMV01MX häikäisysuoja:maalattu teräs, satiini akryyli LUMV01RSTX satiini akryyli LUMV01MJ LUMV01RSTJ Muurivalaisimen takalevy koko 170x107x195 mm häikäisysuoja: maalattu teräs, prisma polykarbonaatti takarauta paino 0,9 kg koko 170x107x195 mm prisma polykarbonaatti takarauta paino 0,9 kg alusinkitty teräs kiinnitetään kahdella ruuvilla muurivalaisimen rungon takaosaan syvyys 48 mm leveys 178 mm korkeus 99 mm
