GEOLOGIAN TUTKIMUSKESKUS 1 (9) Pohjois-Suomen aluetoimisto Raaka-ainetoimiala M06/2533/-96/1/10 HAUKIPUDAS Kalliosuo, Varepudas, Haarasuo

Transkriptio

1 GEOLOGIAN TUTKIMUSKESKUS 1 (9) Pohjois-Suomen aluetoimisto Raaka-ainetoimiala M06/2533/-96/1/10 HAUKIPUDAS Kalliosuo, Varepudas, Haarasuo Seppo Rossi TUTKIMUSTYÖSELOSTUS HAUKIPUTAAN KUNNASSA VALTAUSALUEILLA KALLIOSUO 1-2 (KAIVOSREKISTERINRO:T 4910/1-2) JA VAREPUDAS 1 (KAIVOSREKISTERINRO 5043/1) SUORITETUISTA SINKKI- JA LYIJYMAL- MITUTKIMUKSISTA VUOSINA SEKÄ VALTAUSALUEELLA HAA- RASUO 1 (KAIVOSREKISTERINRO 5424/1) SUORITETUSTA SINKKIMAL- MITUTKIMUKSESTA VUOSINA

2 GEOLOGIAN TUTKIMUSKESKUS KUVAILULEHTI 2 Päivämäärä Tekijät Seppo Rossi Raportin laji Toimeksiantaja Valtausraportti Geologian tutkimuskeskus Raportin nimi Tutkimustyöselostus Haukiputaan kunnassa valtausalueilla Kalliosuo 1-2 (kaivosrekisterinro:t 4910/1-2) ja Varepudas 1 (kaivosrekisterinro 5043/1) suoritetuista sinkki- ja lyijymalmitutkimuksista vuosina sekä valtausalueella Haarasuo 1 (kaivosrekisterinro 5424/1) suoritetusta sinkkimalmitutkimuksesta vuosina Tiivistelmä Valtausalueet ovat Pohjois-Pohjanmaan liuskealueen pohjoisosan alueella, jossa on ja luvuilla suoritettu aerogeofysikalinen matalalentomittaus, maaperägeokemiallinen alueellinen näytteenotto (1 näytepaikka/4 km 2 ) ja kallioperäkartoitus mittakaavassa 1: Valtausalueet Kalliosuo 1-2 sekä Varepudas 1 sijoittuvat magneettisesti anomaalisiin johdevyöhykkeisiin liittyvien moreenin kohonneita sinkki- ja lyijypitoisuuksien yhteyteen. Valtausalue Haarasuo 1 sijoitettiin myös valtausalueet Kalliosuo 1-2 sekä Varepudas 1 sisältävän vuonna 1993 toteutetun kohdentavan maaperägeokemiallisen näytteenoton (16 näytepistettä/km 2 ) moreenin sinkkianomaliaan. Valtausalueet sisältävinä alueellisina geofysikaalisina maastomittauksina on suoritettu magneettisia ja gravimetrisia mittauksista sekä slingram- ja VLF-R-mittauksisa. Lisäksi muutamalta hajaprofiililta tehtiin omapoteniaalimittaus. Valtausalueiden Kalliosuo 1-2 sekä Varepudas 1 kallioperää maapeitteen alta tutkittiin tutkimusojilla ja -montuilla sekä gravimetrisiin anomalioihin kohdistetuilla pinta- ja syväkairauksilla, joiden lisäksi maapeitteen paikallista rakennetta ja geokemiaan tutkittiin erillisillä tutkimusmontuilla. Valtausalueelle Haarasuo 1 suunnitelluista malmitutkimuksista luovuttiin. Valtausalueiden kallioperä kostuu tiiviin isokliinisesti ja pystyasentoon poimuttuneista grafiittimagneettikiisufylliitti- ja emäsisistä vulkaniittikerroksista, joita paikoin erottaa toisistaan serttikerros. Gravimetriset anomaliat selittyivät emäksisellä vulkaniitilla. Moreenin sinkki- ja lyjypitoisuudet selittävää mineralisaatiota ei kallioperästä paikallistettu. Asiasanat (kohde, menetelmät jne.) Suomi, Oulun lääni, Pohjois-Pohjanmaan liuskejakso, Haukipudas, valtaus, sinkki, lyijy, geofysikaalinen malminetsintä, geokemiallinen malminetsintä, syväkairaus Maantieteellinen alue (maa, lääni, kunta, kylä, esiintymä) Karttalehdet Muut tiedot Oulun lääni, Haukipudas 2533 Arkistosarjan nimi Arkistotunnus M06/2533/-96/1/10 Kokonaissivumäärä Kieli Hinta Julkisuus 9 Suomi

3 GEOLOGICAL SURVEY OF FINLAND DOCUMENTATION PAGE 3 Regional Office for Northern Finland Date Authors Seppo Rossi Type of report Commissioned by The claim report Geological Survey of Finland Title of report Abstract Research report from the exploration of zinc and lead within the claims Kalliosuo 1-2 (registration numbers 4910/1-2) and Varepudas 1 (5043/1) in as well as exploration of zinc within the claim Haarasuo 1 (5424/1) in which all were situated in the area of the commune of Haukipudas The claims lie in the north part of the northern Ostrobotnia schist belt where has been in 1970 s and 1980 s carried out geophysical low altitude airborne survey, regional scale geochemical sampling of basal till (1 sample/4 km 2 ) and geological bedrock surveying in scale 1: The claims Kalliosuo 1-2 and Varepudas 1 are located in connection with coinciding electromagnetic and magnetic anomalies of geophysical airborne survey and increased zinc and lead contents of till. Whereas the claim Haarasuo 1 has been connected with anomalous zinc grade of basal till of areal local scale geochemical sampling (16 samples/km 2 ) done in 1993 and covering also the other claims. Geophysical ground survey has been done by using magnetic, electromagnetic, VLF-R, gravity and SP methods. To be able to study bedrock from below overburden some test pits and trenchs have been excavated and electromagnetic, magnetic and gravimetric anomalies have been drilled within the claims Kalliosuo 1-2 and Varepudas 1. Exploration plans within the claim Haarasuo 1 were not carried out. Sulphide deposit was not discovered. Bedrock consists of tightly isoclinally folded sulphidic black schists and mafic volcanics. Gravimetric anomalies refer to mafic volcanics and electromagnetic as well as magnetic anomalies refer to sulphidic black schists. Keywords Finland, the province of Oulu, the northern Ostrobotnia schist belt, the commune of Haukipudas, claim, zinc, lead, gold, geophysical exploration, geochemical exploration, diamod drilling Geographical area Finland, the povince of Oulu, the northern Ostrobotnia Map sheet Other information 2533 Report serial Archive code M06/2533/-96/1/10 Pages Language Price Confidentiality 9 Finnish

4 4 Sisällysluettelo Johdanto Suoritetut tutkimukset Tutkimustulokset Tutkimusaineiston tallentaminen Suositukset jatkotoimenpiteiksi Kirjallisuusviitteet Liitteet Liittyy-aineiston sisältö Johdanto Valtausalueet sijoittuvat Pohjois-Pohjanmaan liuskealueelle, Pohjanlahden rannan tuntumaan ja Haukiputaan kunnan alueelle kuntakeskuksesta 3-5 km:n etäisyydelle pohjoisen ja koillisen välille. Niistä Kalliosuo 1 ja 2 (myönnetty ja luovuttu ) valtatien toisistaan erottamina sijaitsevat metsäisessä maastossa asutuksen ja viljelysten ulkopuolella (liite 1/1). Sen sijaan valtausalueilla Varepudas 1 (myönnetty ja luovuttu ) ja Haarasuo 1 (myönnetty ja luovutttu ) on asutusta ja peltoja (liite 1/2 ja 1/3). Geologian tutkimuskeskus (GTK) aloitti vuoden 1990 alussa malmitutkimukset Pohjois-Pohjanmaan liuskejaksolla tavoitteena selvittää massiivisten sulfidimalmien esiintyminen alueella. Haukiputaalle malmitutkimuksia ohjasi haukiputaalaisen Pentti Paavolan GTK:n Pohjois-Suomen aluetoimistoon syyskesällä 1990 lähettämä lähes kompaktista kiisumalmista koostuvasta lohkareesta peräisin olleva kansannäyte. Siitä tehty analyysi sisälsi 11.8 % lyijyä, 6.5 % sinkkiä, 370 ppm hopeaa ja 4 ppm kultaa. Lohkare oli löytynyt Vareputaalta uuden nelostien rakentamisen yhteydessä tehdystä alikulkutien tieleikkauksesta (liite 1/2). Pohjois-Pohjanmaan liuskejasolta on GTK ja 1980-luvuilla suorittanut geofysikaalisen matalalentomittauksen ja maaperägeokemiallisen kartoitusnäytteenoton (1näytepiste/4 km 2 ). Valtausalueet sisältävältä karttalehdeltä 2533 on vuonna 1986 valmistunut kallioperäkartta mittakaavassa 1: (Honkamo 1986) ja sen selitys vuonna 1988 (Honkamo 1988). Valtausalueet rajattiin maaperägeologisen kartoitusnäytteenoton ja aerogeofysikaalisten mittausten sekä niitä täydentävien maastotutkimusten tulosten perusteella. Haukiputaan alueella vuosina suoritetut malmitutkimukset on kuvattu erillisessä raportissa (Vanhanen 1995). Tutkimukset valtausalueilla tehtiin asti geologi Olavi Aurasen johdolla ja siitä valtausajan loppuun geologi Erkki Vanhasen johdolla.

5 5 Suoritetut tutkimukset Geofysikaaliset maastomittaukset Kallioperäkartoitus Maaperägeokemia Geofysikaaliset maastomittaukset suoritettiin kl-koordinaatistossa, jossa koordinaattiakseli k kasvaa koilliseen ja koordinaattiakseli l luoteeseen. Mittausprofiilit olivat aina k-akselin suuntaisia. Magneettinen mittaus sekä slingram- ja painovoimamittaukset toteutettiin 20 metrin piste- 100 metrin profiilivälein. VLF-R-mittaus suoritettiin 10 metrin piste- ja 50 metrin linjavälein. Slingrammittauksissa käytettiin 60 metrin kelaväliä ja kolmea eri taajuutta: 220 Hz, 3520 Hz ja Hz. Näistä vuonna 1992 suoritetuista mittauksista huonattavan osan toteutti Suomen Malmi Oy ja loput GTK. Kesällä 1994 GTK teki lisäksi omapotentiaalimittausta muutamalta profiililta. Valtausalueet Kalliosuo 1 ja 2 gravimetrinen mittaus kattaa kokonaan. Magneettinen mittaus ja slingram- sekä VLF-R-mittaukset peittävät suurimman osan alueista. Omapotentiaalimittauksen viisi erillistä profiilia tehtiin näille alueille. Valtausalueen Varepudas 1 gravimetrinen ja magneettinen mittaus sekä slingrammittaus peittävät kokonaan. VLF-R-mittaus on suoritettu osasta aluetta. Magneettista mittausta tihennettiin alueen itäreunalta. Valtausalueesta Haarasuo 1 gravimetrinen ja magneettinen mittaus kattavat valtaosan. Koska kallioperä oli yleispiirteiltään jo kartoitettu, keskityttiin valtausalueilla malmigeologisten prosessien havainnointiin. Paljastuma- ja lohkarehavaintojen (ks. Vanhanen 1995) lisäksi havaintoja kallioperästä pyrittiin saamaan valtausalueilta Kalliosuo 1 ja 2 maapeitteen alta tutkimusojilla (MIK-92-U1 - U3, palanäytteiden analyysitilaus 38452) ja -montuilla (MIK-92-M4 - M9) (liite 2). Maaperägeokemiallisia näytteitä otettiin usealla eri tavalla. Vuonna 1993 suoritettiin valtausalueet Kalliosuo 1 ja 2 sekä Varepudas 1 ja Haarasuo 1 kattava maaperägeokemiallinen näytteenotto iskuporalla 250 metrin ruudukosta. Näytteet pyrittiin saamaan moreenista maapeitteen pohjaosista (analyysitilaus 47420). Illermenetelmällä vuonna 1992 poratuilla rei illä (analyysitilaus 38424) ja (ei analyysia) valtausalueiden Kalliosuo 1 ja 2 pohjoisosiin sekä reiällä (analyysitilaus 38424) valtausalueen Varepudas 1 länsireunaan tavoiteltiin näytteitä maapeitteen alaosasta tai kallion pinnasta (liite 3). Edellä esitetyillä tavoilla

6 otetuista näytteistä GTK:n kemian laboratoriossa Rovaniemellä analysoitiin ICP-AESmenetelmällä huomattava määrä alkuaineita ja GAAS-menetelmällä kulta. Lisäksi moreeninäytteitä otettiin analyysiin valtausalueelle Varepudas 1 maaperägeologista havainnointia varten kesällä 1994 kaivetuista tutkimusmontuista HAU-III, HAU-IV ja HAU-V ja kesällä 1995 kaivetusta tutkimusmontusta (liite 2). Kemialliset analyysit monttunäytteistä tehtiin AAS-mentelmällä Oulun yliopiston geotieteiden ja tähtitieteen laitoksella. Monttunäytteet ovat osittain vielä käsittelemättä. 6 Kairaus Kairauksessa käytettiin kahta eri menetelmää. Ne olivat pintakairaus (PIKA) ja syväkairaus. PIKA:n reiät ovat pystyasentoisia ja lyhyitä, maksimissaan noin 20 metrin mittaisia. Syväkairausreiät ovat viistoja ja huomattavasti PIKA-reikiä pitempiä. Kairansydännäytteistä tehtiin samat kemialliset analyysit kuin iskuporalla ja Illermenetelmällä otetuista näytteistä. Valtausalueelta Varepudas 1 gravimetrisessä mittauksessa todetun painovoimaanomalian aiheuttajaa tutkittiin sekä PIKA:n profiililla pitkin magneettisen tihennysmittauksen linjaa että kahdella syväkairauksen hajareiällä. PIKA-reiät olivat M- 52/2533/92/R1 - R7 (yhteispituudeltaan m) ja reikäkohtaiset analyysit samassa järjestyksessä , sekä syväkairausreiät M52/2533/92/R301- R302 (yhteispituudeltaan m) (liite 3) ja reikäkohtaiset analyysit samassa järjestyksessä ja Valtausalueelle Kalliosuo 1 kairattiin geofysikaalisen maastomittauksen profiiliin syväkairausreiät M52/2533/94/R309 (analyysit 54288, 54993) ja R310 (analyysit 54288, 54993). Reiät (yhteispituudeltaan ) sijoitettiin maapeitteen kohonneiden sinkki-lyijypitoisuuksien yhteyteen teräviin sähköisiin ja magneettisiin anomalioihin painovoima-anomalian loivaan gradienttiin. Tutkimustulokset Kallioperä valtausalueilla koostuu pääosin grafiittipitoisesta fylliitistä ja emäksisestä vulkaniitista. Niitä usein erottaa toisistaan serttikerros. Kerrokset ovat tiiviisti poimuttuneet isokliinisiin pystyasentoisiin poimuihin. Grafiittipitoinen fylliitti sisältää merkittävästi magneettikiisua ja jossain määrin rikkikiisua. Voimakkaasti magneettinen magneettikiisu antoi selityksen johteita myötäleville magneettisille anomalioille. Painovoima-anomaliat ovat tulkittavissa ympäristöään painavampien emäksisten vulkaniittikerrosten aiheuttamiksi. Iskuporanäytteenotolla valtausalueiden moreenista tavattiin kohonneita sinkki- ja

7 lyijypitoisuuksia. Lisäksi valtausalueen Varepudas 1 tutkimusmonttujen moreeninäytteissä esiintyi huomattavia kultapitoisuuksia. Suoritetuilla kairauksilla ei kallioperästä tavoitettu malmiesiintymiä. Kallion tavoittamiseen muilla keinoilla oli usein esteenä paksu maapeite, jonka vahvuus saattoi olla runsaat 10 m, tai kaivinkoneella ja iskuporalla läpäisemätön moreenin sisäinen betonimainen kerros. Valtausalueelle Haarasuo 1 suunnitellut malmitutkimukset jäivät käytännön teknisistä syistä alunperin toteutumatta ja jatkossa ne päätettiin jättää toteuttamatta. 7 Tutkimusaineiston tallentaminen Tutkimusaineistoa säilytetään GTK:n Pohjois-Suomen alutoimistossa väliaikaisissa tiedostoissa ja paperitulosteina. Väliaikaisista tiedostoista tiedot siirretään vuoden 1997 aikana suunniteltaviin lopullisiin tietokantoihin. Suositukset jatkotoimenpiteiksi Malmitutkimukset Pohjois-Pohjanmaan liuskealueella jatkuvat. Kertyneet tutkimustulokset liittyvät osana laajempaan tutkimusaineistoon. Geologi Seppo Rossi

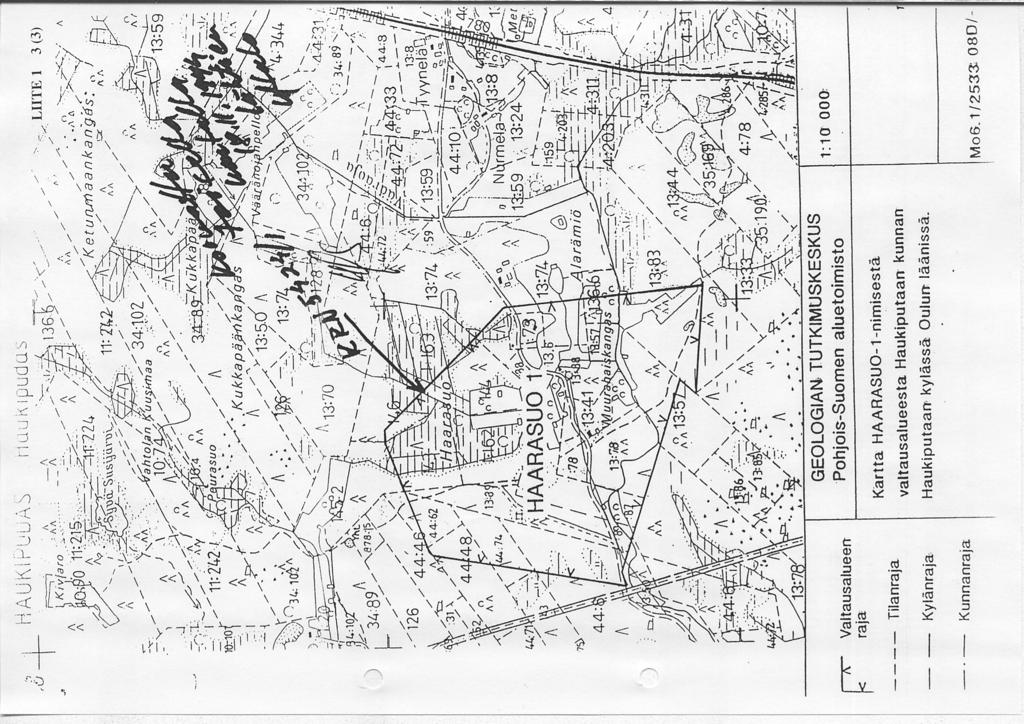

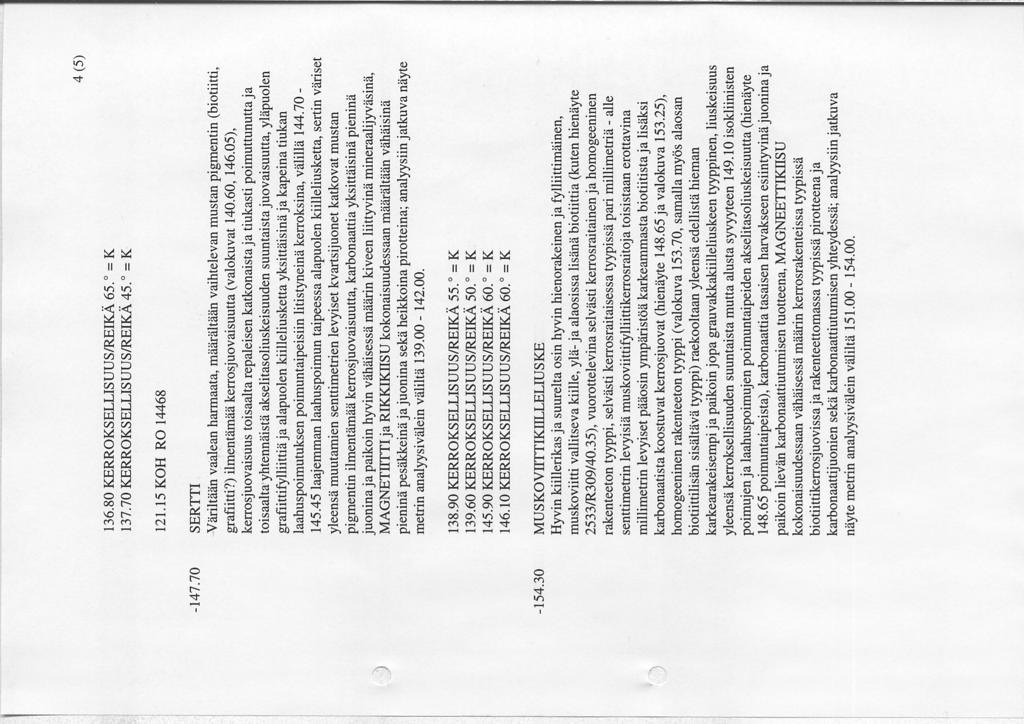

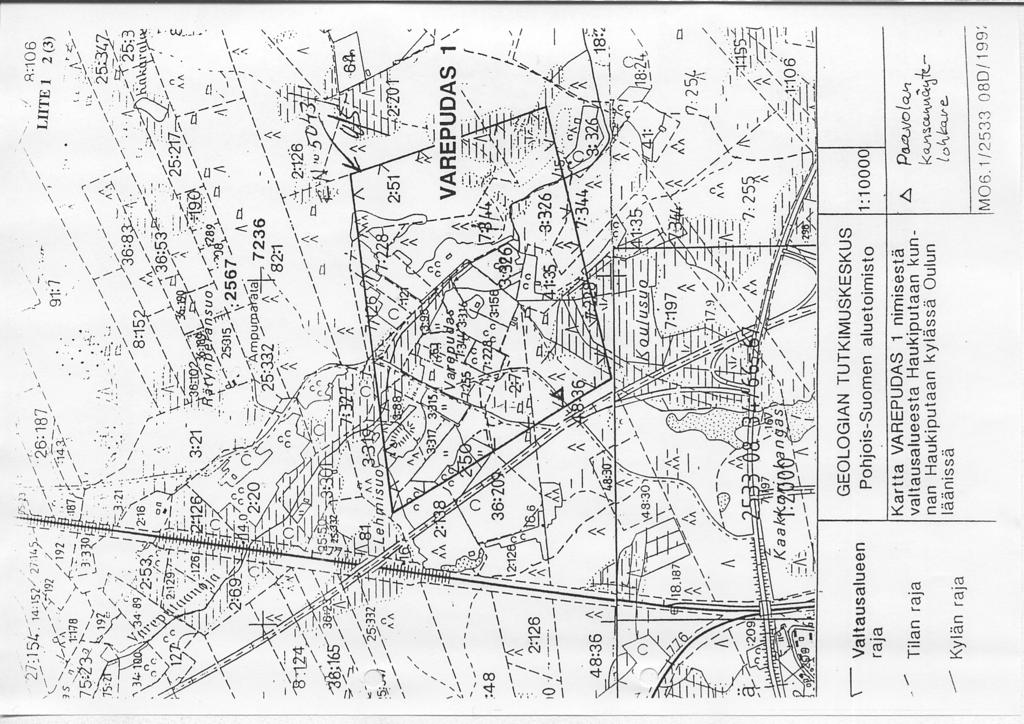

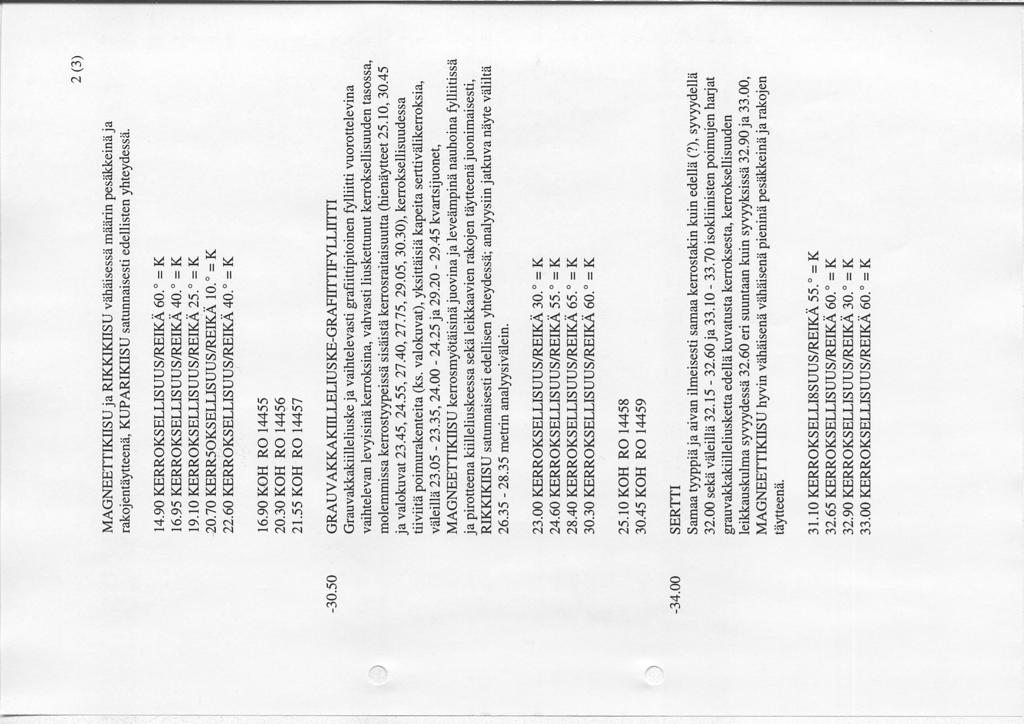

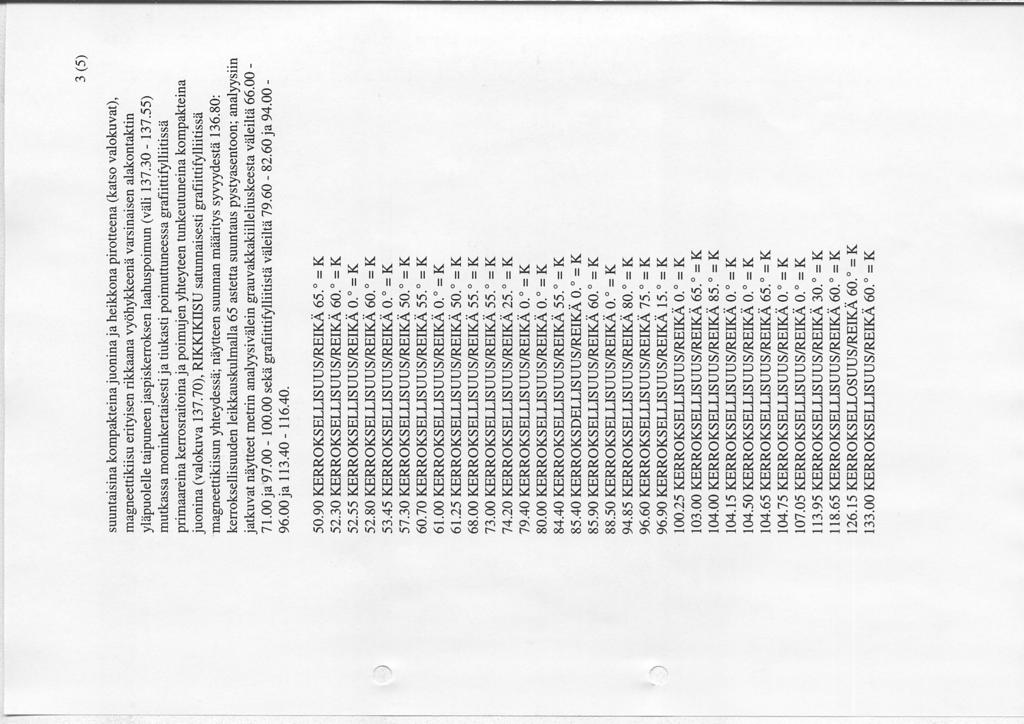

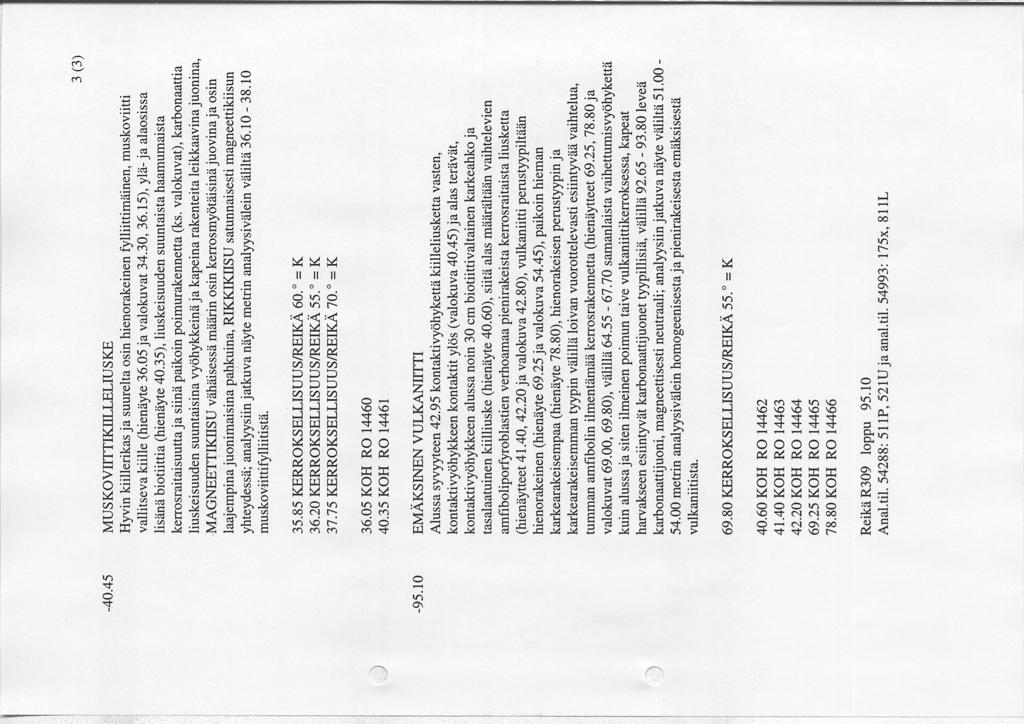

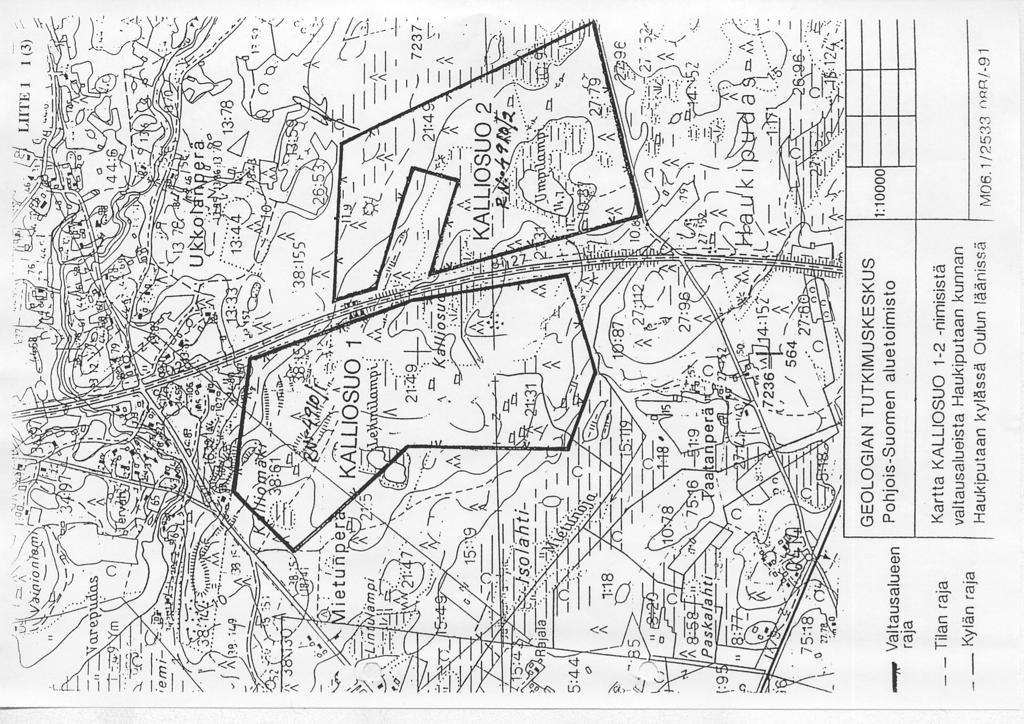

8 8 Kirjallisuusviitteet Honkamo, M Haukipudas. Suomen geologinen kartta 1: , lehti Espoo: Geologian tutkimuskeskus Honkamo, M Haukiputaan ja Kiimingin kartta-alueiden kallioperä. Kallioperäkarttojen selitykset. Lehdet 2533 ja Suomen geologinen kartta 1: Espoo: Geologian tutkimuskekus. Vanhanen, E Pohjois-Pohjanmaan liuskealueen sinkki-lyijyhopeamalmitutkimukset vuosina Geologian tutkimuskeskus, arkistoraportti, M19/2533, 3422, 3511/-95/1/10, 15 s. Liitteet 1./1-3 Valtausalueiden (1) Kalliosuo 1-2, (2) Varepudas 1 ja (3) Haarasuo 1 rajaukset rekisterikartoilla. Paavolan kansannäytelohkareen sijainti valtausalueella Varepudas Luettelo valtausalueiden tutkimusojista (U) ja -montuista (M) 3. Luettelo valtausalueiden syväkairaus-, PIKA- ja Iller-porausrei istä

9 9 Liittyy-aineiston sisältö Geofysikaaliset maastomittaukset: - Painovoimamittaus, Q21.1/253308BD/92/1 samanarvokäyräkarta ja Q21.1/253308D/92/2 profiilikartta - VLF-R-mittaus, vaihekulma Q24.321/2533/92/1 ja 2 ja ominaisvastus Q24.322/2533/92/1 ja 2 samanarvokäyräkartat sekä Q24.32/2533/92/1 ja 2 profiilikartat - Magneettinen mittaus, Q22.21/253308BD/92/1 samanarvokäyräkartta ja Q22.23/253308/92/1 profiilikartta - Slingrammittaus, imaginaariarvo Q24.111/253308BD/92/1-3 ja reaaliarvo Q24.112/2533BD/92/1-3 samanarvokäyräkartat - Omapotentiaalimittaus, Q28.1/253308/94 profiilit 1-5 Syväkairaus- ja PIKA-reikäraportit (M52.5) ja -reikäanalyysit (M52.6): Valtausalue Kalliosuo 1 - M52.5/2533/-94/R309 - R310 - M52.6/2533/-94/R309 (analyysitilaus 54288, 54993) - R310 (54288, 54993) Valtausalue Varepudas 1 - M52.5/2533/-92/R301 - R302 - M52.6/2533/-92/R301 (44562) - R302 (48388) - M52.5/2533/-92/R1 - R7 - M52.6/2533/-92/R1 - R7 (samassa järjestyksessä , 44513) Iller-porauksen analyysit Valtausalueilla Kalliosuo 2 reikä ja Varepudas 1 reikä , molemmista analyysitilaus Maaperägeokemiallinen iskuporanäytteenotto vuodelta 1993 (pisteverkko 250 m) Näytteenottopisteet M M Näytteiden analyysitilaus Tutkimusmontut ja -ojat Tutkimusmonttujen ja -ojien (liite 2) kuvaukset ja analyysitiedot
