1 GEOLOGIAN TUTKIMUSKESKUS Pohjois-Suomen aluetoimisto Raaka-ainetoimiala M06/2533/-99/1/10 HAUKIPUDAS Isolahti 1 Esko Korkiakoski TUTKIMUSTYÖSELOSTUS HAUKIPUTAAN KUNNASSA VALTAUSALUEELLA ISOLAHTI 1 (KAIVOSREKISTERINRO 5472/1) SUORITETUISTA SINKKI- JA LYIJYMALMITUTKIMUK- SISTA VUOSINA

2 GEOLOGIAN TUTKIMUSKESKUS KUVAILULEHTI Päivämäärä Tekijät Esko Korkiakoski Raportin laji Toimeksiantaja Valtausraportti Geologian tutkimuskeskus Raportin nimi Tutkimustyöselostus Haukiputaan kunnassa valtausalueilla Isolahti 1 (kaivosrekisterinro 5972/1 suoritetuista sinkki- ja lyijymalmitutkimuksista vuosina Tiivistelmä Valtausalue on Pohjois-Pohjanmaan liuskealueen pohjoisosan alueella, jossa on ja luvuilla suoritettu aerogeofysikalinen matalalentomittaus, maaperägeokemiallinen alueellinen näytteenotto (1 näytepaikka/4 km 2 ) ja kallioperäkartoitus mittakaavassa 1: Valtausalue liittyy magneettisesti anomaalisiin johdevyöhykkeisiin ja moreenien kohonneisiin sinkki- ja lyijypitoisuuksiin. Valtausalueella on osana laajempaa kokonaisuutta tehty vuonna 1993 toteutettu kohdentava maaperägeokemiallinen näytteenotto (16 näytepistettä/km 2, yhteensä 9 pistettä). Tutkimuksessa todettiin kohonneita Cu- (Max 316 ppm), Zn- (Max 539 ppm), Pb- (Max 165 ppm) ja Au-pitoisuuksia (Max 11 ppb). Terri-kalostolla tehdyssä linjanäytteenotossa (197 näytettä) suurimmat Cu-, Zn-, Pb-pitoisuudet olivat 1030 ppm, 5580 ja 287 ppm ja Au -pitoisuus 38 ppb (Max). Seuranneessa raskaammassa (Geopale) 13 pisteen rapakallio- /kallionäytteenotossa vastaavat maksimipitoisuudet olivat 346, 602 ja 51 ppm. Valtausalueet sisältävinä alueellisina geofysikaalisina maastomittauksina on suoritettu mag-neettisia ja gravimetrisia mittauksista sekä slingram- ja VLF-R-mittauksia. Lisäksi muuta- malta hajaprofiililta tehtiin omapotentiaalimittaus. Valtausalueen kallioperä kostuu isokliinisesti ja pystyasentoon poimuttuneista turbidiittisista metagrauvakoista, niiden välikerroksina olevista Zn-Pb-pitoisista mustaliuske-/kiisuliuskeosu-eista sekä emäksisistä vulkaniittikerroksista. Gravimetriset anomaliat aiheutuvat emäksisestä vulkaniitista. Moreenin sinkki- ja lyijypitoisuudet selittyvät suurelta osin mustaliuskeiden me-tallipitoisuuksilla. Asiasanat (kohde, menetelmät jne.) Suomi, Oulun lääni, Pohjois-Pohjanmaan liuskejakso, Haukipudas, valtaus, sinkki, lyijy, geofysikaalinen malminetsintä, geokemiallinen malminetsintä, syväkairaus Maantieteellinen alue (maa, lääni, kunta, kylä, esiintymä) Oulun lääni, Haukipudas Karttalehdet 2533 Muut tiedot Arkistosarjan nimi Arkistotunnus M06/2533/-99/1/10 Kokonaissivumäärä Kieli Hinta Julkisuus 8 Suomi

3 GEOLOGICAL SURVEY OF FINLAND DOCUMENTATION PAGE Regional Office for Northern Finland Date Authors Esko Korkiakoski Type of report The claim report Commissioned by Geological Survey of Finland Title of report Research report from the exploration of zinc and lead within the claim Isolahti 1 (KAIVOSRE- KISTERINRO 5472/1) in the municipality of Haukipudas Abstract The claim lies in the northern part of the northern Ostrobotnia schist belt, where geophysical low altitude airborne survey, regional scale geochemical sampling of basal till (1 sample/4 km 2 ) and geological bedrock surveying in scale 1: have been carried out in 1970 s and 1980 s. The claim Isolahti 1 has been selected on the basis strong electromagnetic and magnetic anomalies of geophysical airborne survey and increased zinc and lead contents in till. A detailed geochemical sampling of till and weathered bedrock (16 samples/km 2 ) was carried out in 1993 complemented by multi-method ground geophysical survey. Geochemical sampling showed increased values of Cu (max 316 ppm), Zn (max 539 ppm), Pb (max 165 ppm) and Au (max 11 ppb). Profile sampling (10-20 m sampling distance) indicated higher values of Cu (max 1030 ppm), Zn (max 5580 ppm), Pb (max 287 ppm) and Au (max 38 ppb) whereas heavier sampling with some diluting effects of till relative to the weathered bedrock samples had maximum Cu, Zn and Pb values of 346, 602 and 51 ppm, respectively. Geophysical ground survey has been done in the claim area (as part of larger area) using magnetic, electromagnetic, VLF-R, gravity and SP methods. The resulted anomalies were correlated to the bedrock by drilling. Sulphide deposit was not discovered. Bedrock consists of isoclinally folded graywackes with sulphidic black schists, mafic volcanics and cherts as interbeds. Gravimetric anomalies are typically related to mafic volcanic rocks s and electromagnetic as well as magnetic anomalies refer to sulphidic black schists. Keywords Finland, the province of Oulu, the northern Ostrobotnia schist belt, the municipality of Haukipudas, claim, zinc, lead, gold, geophysical exploration, geochemical exploration, diamod drilling Geographical area Finland, the province of Oulu, the northern Ostrobotnia Map sheet 2533 Other information Report serial Archive code M06/2533/-99/1/10 Pages Language Price Confidentiality 8 Finnish

4 Sisällysluettelo Johdanto Suoritetut tutkimukset Tutkimustulokset Tutkimusaineiston tallentaminen Suositukset jatkotoimenpiteiksi Kirjallisuusviitteet Liitteet Liittyy-aineiston sisältö

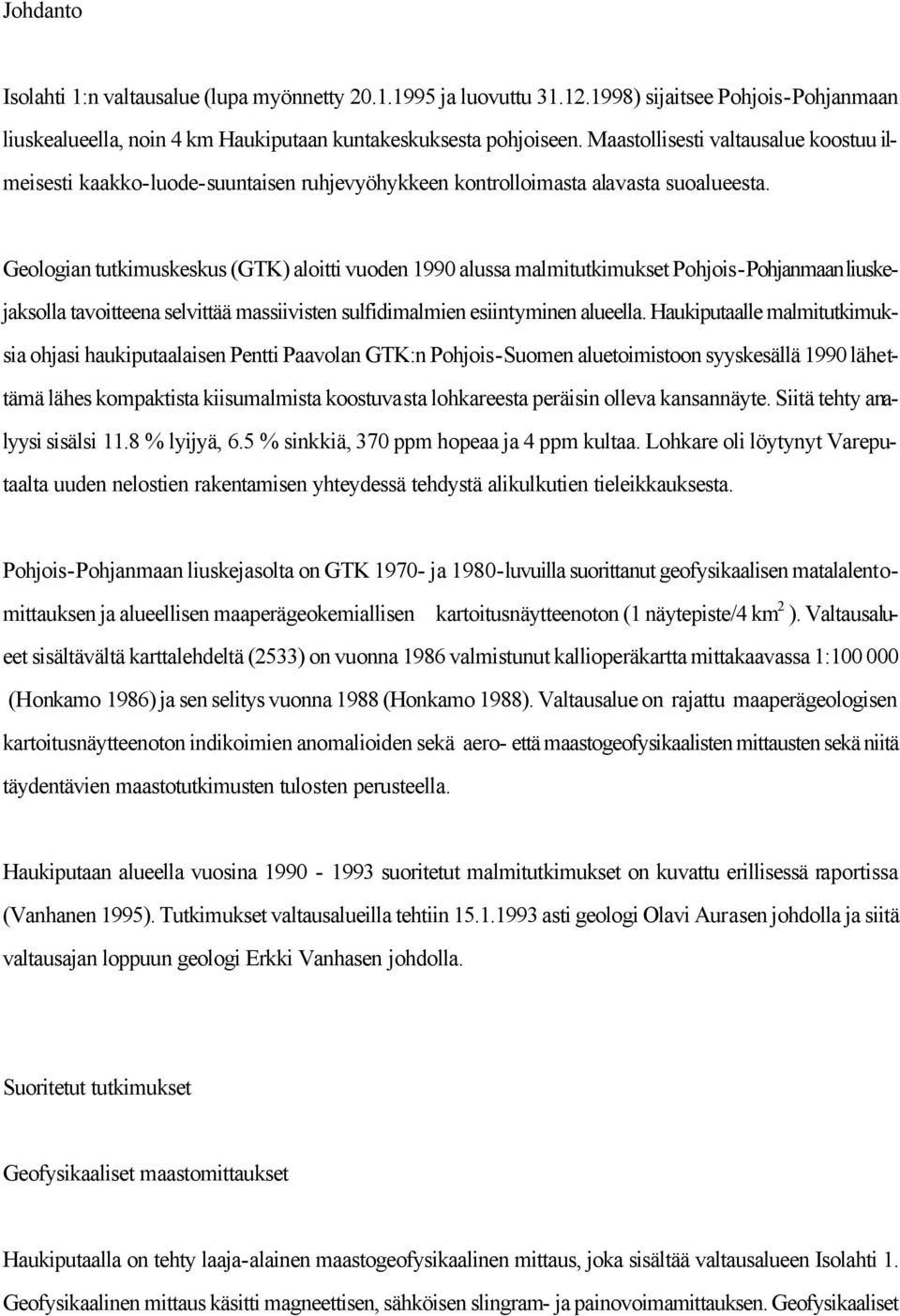

5 Johdanto Isolahti 1:n valtausalue (lupa myönnetty ja luovuttu ) sijaitsee Pohjois-Pohjanmaan liuskealueella, noin 4 km Haukiputaan kuntakeskuksesta pohjoiseen. Maastollisesti valtausalue koostuu ilmeisesti kaakko-luode-suuntaisen ruhjevyöhykkeen kontrolloimasta alavasta suoalueesta. Geologian tutkimuskeskus (GTK) aloitti vuoden 1990 alussa malmitutkimukset Pohjois-Pohjanmaan liuskejaksolla tavoitteena selvittää massiivisten sulfidimalmien esiintyminen alueella. Haukiputaalle malmitutkimuksia ohjasi haukiputaalaisen Pentti Paavolan GTK:n Pohjois-Suomen aluetoimistoon syyskesällä 1990 lähettämä lähes kompaktista kiisumalmista koostuvasta lohkareesta peräisin olleva kansannäyte. Siitä tehty analyysi sisälsi 11.8 % lyijyä, 6.5 % sinkkiä, 370 ppm hopeaa ja 4 ppm kultaa. Lohkare oli löytynyt Vareputaalta uuden nelostien rakentamisen yhteydessä tehdystä alikulkutien tieleikkauksesta. Pohjois-Pohjanmaan liuskejasolta on GTK ja 1980-luvuilla suorittanut geofysikaalisen matalalentomittauksen ja alueellisen maaperägeokemiallisen kartoitusnäytteenoton (1 näytepiste/4 km 2 ). Valtausalueet sisältävältä karttalehdeltä (2533) on vuonna 1986 valmistunut kallioperäkartta mittakaavassa 1: (Honkamo 1986) ja sen selitys vuonna 1988 (Honkamo 1988). Valtausalue on rajattu maaperägeologisen kartoitusnäytteenoton indikoimien anomalioiden sekä aero- että maastogeofysikaalisten mittausten sekä niitä täydentävien maastotutkimusten tulosten perusteella. Haukiputaan alueella vuosina suoritetut malmitutkimukset on kuvattu erillisessä raportissa (Vanhanen 1995). Tutkimukset valtausalueilla tehtiin asti geologi Olavi Aurasen johdolla ja siitä valtausajan loppuun geologi Erkki Vanhasen johdolla. Suoritetut tutkimukset Geofysikaaliset maastomittaukset Haukiputaalla on tehty laaja-alainen maastogeofysikaalinen mittaus, joka sisältää valtausalueen Isolahti 1. Geofysikaalinen mittaus käsitti magneettisen, sähköisen slingram- ja painovoimamittauksen. Geofysikaaliset

6 maastomittaukset suoritettiin kl-koordinaatistossa, jossa koordinaattiakseli k kasvaa koilliseen ja koordinaatti-akseli l luoteeseen. Mittaussuunta oli k-akselin suuntainen eli kaakko-lounas. Magneettinen mittaus sekä slingram- ja painovoimamittaukset toteutettiin 20 metrin piste- 100 metrin profiilivälein. Kesällä 1994 GTK teki lisäksi omapotentiaalimittausta muutamalta profiililta. Mittauksessa todettiin voimakkaita anomalioita, joista magneettinen ja sähköinen indikaatio selittyy valtaosin johtavilla ja magneettikiisupitoisilla musta-/kiisuliuskeilla. Voimakkaat painovoimaanomaliat ovat selvästi emäksisten vulkaniitien aiheuttamia. Kallioperäkartoitus Valtausalue on pääosin paljastumatonta suoaluetta, jossa tavataan ainoastaan muutama kalliopaljastuma. Honkamon (1986) kartan sekä kairauksen ja geofysikaalisten mittausten antamien tulosten perusteella valtausalue koostuu turbidiittisista metagrauvakoista, joissa esiintyy välikerroksina osin kiisupitoisia mustaliuskeita, emäksisiä vulkaniitteja ja ohuita serttikerroksia. Maaperägeokemia Maaperägeokemiallisia näytteitä on otettu valtausalueella usealla eri tavalla useassa vaiheessa. Vuonna 1993 toteutettiin laaja kohdentava maaperägeokemiallinen näytteenotto (16 näytepistettä/km 2 ), josta valtausalueelle sijoittuu 9 näytepistettä Tutkimuksessa todettiin kohonneita Cu- (Max 316 ppm), Zn- (Max 539 ppm), Pb- (Max 165 ppm) ja Au-pitoisuuksia (Max 11 ppb). Terri-kalustolla tehdyssä linjanäytteenotossa (196 näytettä) suurimmat Cu-, Zn-, Pb-pitoisuudet olivat 1030 ppm, 5580 ja 287 ppm ja Au -pitoisuus 38 ppb (Max). Seuranneessa raskaammassa (Geopale) 13 pisteen rapakallionäytteenotossa vastaavat maksimipitoisuudet olivat 346, 602 ja 51 ppm. Viimeksi mainittu näytteenotto osoitti selvästi korkeimpien pitoisuuksien liittyvän rapakalliokerroksen pintaosaan/moreenipatjan alaosaan.

7 Kairaus Valtausaluelle on kairattu yhteensä neljä reikää. Vuonna 1994 reikä numero M253394R311 (162.5 m) ja vuonna 1997 reiät M253397R316 (134.6 m), -R317 (117.1m) ja -R318 (111.4 m). Viimeksi mainittu alkaa valtausalueen ulkopuolelta. Alueen kivilajit ovat erityyppisiä, osin muuttuneita hieno-keskiraisia grauvakoita, mustaliuskeita ja vulkaniitteja. Kairasydämistä tehtiin yhteensä 66 analyysiä, jotka paikoin näyttivät kohonneita Zn-, Cu- ja Pb-pitoisuuksia. Tutkimustulokset Kallioperä valtausalueilla koostuu osin vuorokerroksellisesta grafiittipitoisesta hieno/keskirakeisesta metagrauvakasta (osin fylliittinen), johon paikoin liittyy emäksisiä vulkaniittikerroksia sekä serttejä. Kivet ovat osin muuttuneet ja niihin littyy melko runsaasti kvartsi-/pegmatiittijuonia sekä vaihtelevasti kiisuja. Grafiittipitoinen fylliitti/mustaliuske sisältää merkittävästi magneettikiisua ja jossain määrin rikkikiisua. Voimakkaasti magneettinen magneettikiisu selittää johteita myötäilevät magneettiset anomaliat. Painovoimaanomaliat on kairauksessa todettu aiheutuvan ympäristöään painavammista emäksistä vulkaniittikerroksista. On myös todettava, että tutkimusaluelle tyypilliset magnettikiisurikkaat ja metallipitoiset mustaliusket aiheuttavat voimakkaita geofysikaalisia ja geokemiallisia anomalioita maskaten mahdolliset malmista aiheutuvat anomaliat allensa. Analysoiduissa kairasydännäytteissä tavattiin kohonneita Zn-, Cu- ja Pb-pitoi- suuksia. Valtaosin nämä selittyvät mustaliuskeiden luontaisina metallipitoisuuksien vaihteluna. Suoritetuilla kairauksilla ei kallioperästä tavoitettu malmiesiintymiä. Tutkimusaineiston tallentaminen Tutkimusaineistoa säilytetään GTK:n Pohjois-Suomen aluetoimiston tietokannoissa sekä erillisenä Pohjois- Pohjanmaan alueen kattavassa GIS-paketissa. Lisäksi liittyy-aineistossa data on tiedostoina korpuilla sekä myös paperitulosteina.

8 Suositukset jatkotoimenpiteiksi Pohjois-Pohjanmaan liuskealueen malminetsintähanke loppuu maastotöiden osalta vuoden 1999 lopussa. Aineiston tulkintaa tullaan jatkamaan lähitulevaisuudessa osana liuskealueen malmipotentiaalin arviointia. Kirjallisuusviitteet ja raportit Honkamo, M Haukipudas. Suomen geologinen kartta 1: , lehti Espoo: Geologian tutkimuskeskus Honkamo, M Haukiputaan ja Kiimingin kartta-alueiden kallioperä. Kallioperäkarttojen selitykset. Lehdet 2533 ja Suomen geologinen kartta 1: Espoo: Geologian tutkimuskeskus. Vanhanen, E Pohjois-Pohjanmaan liuskealueen sinkki-lyijy-hopeamalmitutkimukset vuosina Geologian tutkimuskeskus, arkistoraportti, M19/2533, 3422, 3511/-95/1/10, 15 s.

9 Liitteet 1. Indeksikartta valtausalueen Isolahti 1 sijainnista näytteenotto- ja kairaus- paikkoineen. Liittyy-aineiston sisältö Geofysikaaliset maastomittaukset: - Painovoimamittaus, Q21.1/253308CD/92/1 samanarvokäyräkartta ja Q21.1/253308CD/92/2 profiilikartta - VLF-R-mittaus Q24.32/253308/97/1 - Magneetinen profiilimittaus Q22.21/253308/97/1 - Omapotentiaali profiili Q28.1/253308/94/1 - Magneettinen mittaus samanarvokäyräkartta ja Q22.21/253308ABCD/92/1 - Slingrammittaus, imaginaariarvo/ samanarvokäyräkartat Q24.111/253308ABCD/91/1-3 ja reaaliarvo Q24.112/2533ABCD/91/1-3 - Slingram profili Q24.11/253308ABCD/91/1-3 Kairaustulokset: Syväkairausreikäraportit (tiedosto; kairalog) ja -reikäanalyysit (tiedosto; R311_318) liitetiedostoina korpulla ja paperitulosteena. Tutkimukset käsitävät seuraavat kairanreiät: -M52.5 ja M52.6/2533/94/R311 (tiedosto: kairalog ja R311_318)) -M52.5 ja M52.6/2533/97/R (tiedosto: kairalog ja R311_318))

10 Moreeninäytteenotto: 1) Kohdentava MR-näytteenotto vuodelta 1993 (16 näytettä/km 2 ); 9 pistettä (tiedosto: kohdemr) 2) Linjanäyttenottoa (pisteväli m) tehtiin moreenista ja rapakalliosta Terri-kalustolla valtausalueella kuudella linjalla vuonna Näytepisteitä sijoittui valtausalueelle 161 kappaletta, joista tehtiin 196 analyysiä. Näytteiden analyysitulokset paikkatietoineen on esitetty liitetiedostona (tiedosto; profiili) sekä paperitulosteena. Näytenumerot Raskas maaperä näytteenotto (Geopale). Yhteensä otettiin 21 näytettä 13 pisteestä. Näytenumerot Tulokset sekä paperitulosteena että tiedostossa (tiedosto: geopale).

11 GEOLOGIAN TUTKIMUSKESKUS Pohjois-Suomen aluetoimisto Raaka-ainetoimiala M06/2533/-99/1/10 HAUKIPUDAS Isolahti 1 Esko Korkiakoski TUTKIMUSTYÖSELOSTUS HAUKIPUTAAN KUNNASSA VALTAUSALUEELLA ISOLAHTI 1 (KAIVOSREKISTERINRO 5472/1) SUORITETUISTA SINKKI- JA LYIJYMALMITUTKIMUK- SISTA VUOSINA LIITTYY AINEISTO: Liittyy aineisto koostuu seuraavista osista (kopiot korpulla olevista tiedostoista): 1) kairalog; valtausalueen kivilajien loggaustiedot 2) R311_318; valtausalueen kairanreikien analyysi- ja paikkatiedot 3) kohdemr; valtausaluuen kohdentavan (16 näytettä/km 2 ) moreeninäyttenoton tulokset 4) profiili; valtausalueen linjanäytteenoton (moreeni/rapakallio) analyysitulokset 5) geopale; valtausalueen raskaan moreeni/rapakallinäytteenoton analyysitulokset
