1 GEOLOGIAN TUTKIMUSKESKUS Väli-Suomen aluetoimisto M06/2431/-96/1/10 Ylivieska Perkkiö 5 ja 6 Olavi Kontoniemi TUTKIMUSTYÖSELOSTUS YLIVIESKAN KAUPUNGISSA VALTAUSALUEIL- LA PERKKIÖ 5 (KAIV.REK.NRO 5585/5) JA PERKKIÖ 6 (KAIV.REK.NRO 5585/6) SUORITETUISTA NIKKELIMALMITUTKIMUKSISTA VUOSINA

2 GEOLOGIAN TUTKIMUSKESKUS KUVAILULEHTI Päivämäärä Tekijät Olavi Kontoniemi Raportin laji M06 Toimeksiantaja Raportin nimi Tutkimustyöselostus Ylivieskan kaupungissa valtausalueilla Perkkiö 5 (kaiv.rek.nro 5585/5) ja Perkkiö 6 (kaiv.rek.nro 5585/6) suoritetuista nikkelimalmitutkimuksista vuosina Tiivistelmä Tutkimusalue sijaitsee karttalehdellä Ylivieskan keskustasta n. 6 km lounaaseen ns. Ylivieskan gabron eteläosassa. Tutkimuksilla selvitettiin Perkkiön tunnetun peridotiitin eteläpuolisen (Kuovila) painovoimaminimin aiheuttaja ja samalla alueen Ni-malmikriittisyys. Tutkimusmenetelminä käytettiin geologista kartoitusta ja näytteenottoa, kairausta sekä lito- ja mineraaligeokemiaa. Tutkimuksen mukaan painovoimaminimi aiheutuu hiertovyöhykkeen ja muuttuneen (graniittiutuneen) gabron yhteisvaikutuksesta. Alueen malmikriittisyys on heikko. Asiasanat (kohde, menetelmät jne.) Ylivieska, Perkkiö, nikkeli, kairaus, litogeokemia, gabro, oliviini Maantieteellinen alue (maa, lääni, kunta, kylä, esiintymä) Suomi, Oulun lääni, Ylivieskan kaupunki, Ylivieskan kylä (Kuovila), Perkkiö Karttalehdet A Muut tiedot Arkistosarjan nimi Arkistotunnus M-raporttisarja M06/2431/-96/1/10 Kokonaissivumäärä Hinta Julkisuus Kieli 9 Suomi

3 GEOLOGICAL SURVEY OF FINLAND DOCUMEN TATION PAGE Date Authors Olavi Kontoniemi Type of report M06 Commissioned by Title of report Tutkimustyöselostus Ylivieskan kaupungissa valtausalueilla Perkkiö 5 (kaiv.rek.nro 5585/5) ja Perkkiö 6 (kaiv.rek.nro 5585/6) suoritetuista nikkelimalmitutkimuksista vuosina Abstract The claims Perkkiö 5 and 6 are located in Ylivieska town, about 6 km SW of the center of Ylivieska. The aim of the research was to explain the existence of a gravimetric minimum (Kuovila) south of the known Perkkiö peridotite area. At the same time the possibility to nickel ore formation was estimated. The methods used were geological mapping and sampling, diamond drilling, lithogeochemistry and mineral chemistry. The results show that the gravimetric minimum is caused by a shear zone and associated alteration (granitization) of an olivine gabbro. The mineralization potential is low. Keywords Ylivieska, Perkkiö, nickel, diamond drilling, lithogeochemistry, gabbro, olivine Geographical area Finland, Oulu province, Ylivieska town, Ylivieska village (Kuovila), Perkkiö Map sheet A Other information Report serial Archive code M Pages Language M06/2431/-96/1/10 Price Confidentiality 9 Finnish

4 SISÄLLYSLUETTELO JOHDANTO 1 SUORITETUT TUTKIMUKSET 1 Geologinen kartoitus ja litonäytteenotto 1 Timanttikairaus 1 Mineralogiset tutkimukset 3 Kemialliset analyysit 3 TUTKIMUSTULOKSET 3 LIITELUETTELO 5 LIITTYY 5

5 JOHDANTO 1 Tutkimusalue sijaitsee karttalehdellä Ylivieskan kaupungissa n. 6 km keskuksesta lounaaseen (kuva l). Raportin kuvaamat tutkimukset kuuluvat osana laajempaan Ylivieskan gabrointruusion nikkelitutkimuksiin, jotka raportoidaan myöhemmin töiden valmistuttua. Ylivieskan gabroalueella on tehty aikaisemmin nikkelitutkimuksia 1960-luvulla sekä Oy Malminetsijä Ab:n että GTK:n toimesta. Myöhemmin 1970-luvun puolivälissä GTK suoritti gabroalueen geofysikaalisia mittauksia, geokemiallista tutkimusta ja tarkempaa litologista kartoitusta. Saatujen indikaatioiden pohjalta tehtiin syväkairausta ja paikannettiin ns. Perkkiön peridotiittialue (raportti M /-76/1/10) luvun alussa tehtiin lisätutkimuksia GTK:n toimesta Perkkiön peridotiitin malmikriittisyyden selvittämiseksi (raportti M /84/1/10). Tämän raportin kuvaamilla tutkimuksilla on tarkoitus selvittää Kuovilan painovoimaminimin aiheuttaja. Minimi muistuttaa Perkkiön nikkelikriittisen peridotiittiyksikön anomaliaa, mutta on pinta-alaltaan selvästi pienempi (Liite 2). Tutkimusten suorittamiseksi tehtiin vuoden 1994 alussa valtausvaraus nimellä Perkkiönperä ja saman vuoden lopussa haettiin valtaukset (Perkkiö 5 ja 6), jotka myönnettiin 1995 toukokuussa. Valtauksista luovuttiin vuoden 1995 lopussa. Valtausalueiden sijainti näkyy liitteessä 1. Ylivieskan tutkimusten yleisjohdosta on vastannut FT Elias Ekdahl ja tehdyistä tutkimuksista allekirjoittanut. SUORITETUT TUTKIMUKSET Alueella on tehty geologista kartoitusta, litonäytteenottoa ja kairausta GTK:n POKAkalustolla tarkoituksena kerätä aineistoa litogeokemiallisiin ja malmigeologisiin arviointeihin. Geologinen kartoitus ja litonäytteenotto Kesällä 1993 Ylivieskan gabron eteläosassa tehtiin litonäytteenoton yhteydessä geologista kartoitusta. Perkkiö 5 ja 6 valtausalueilla tehtiin 6 havaintoa ja kaikista paljastumista otettiin näyte geologikairalla hietutkimusta ja kokokivianalyysiä varten. Timanttikairaus Syksyllä 1995 kairattiin GTK:n POKA:lla gravimetrisen anomalian ja alueen malmikriittisyyden selvittämiseksi 5 lyhyttä reikää yhteispituudeltaan m (Liite 3).

6

7 3 Mineralogiset tutkimukset Mikroskooppitutkimuksia varten valmistettiin kiillotettuja ohuthieitä 8 kpl GTK:n Kuopion hielaboratoriossa. Espoon mikroanalysaattorilaboratoriossa tehtiin 5 kallionäytteen oliviinista mikroanalyysejä (Liite 3). Kemialliset analyysit Kokokivianalyysejä tehtiin paljastumanäytteistä 6 kpl GTK:n XRF-laboratoriossa Espoossa (Liite 4) ja malmianalyysejä kairansydännäytteistä 16 kpl GTK:n kemian laboratoriossa Kuopiossa. Kokokivianalyysit on tehty ilmakuivien näytteiden puristenapeista menetelmällä 175X. Malmianalyysit on tehty sahalla halkaistuista kairansydämistä. Esikäsittely on tehty mangaaniteräsvälineillä ja liuotus kuningasvedellä. Co, Cu, Ni, Pb ja Zn on uutettu 90 C:ssa ja analysoitu FAAS-tekniikalla. Au ja Pd on uutettu huoneenlämmössä 5 g:n alkupunnituksesta, jonka jälkeen jalometallit on kerasaostettu elohopealla ja pitoisuudet määritetty GAAStekniikalla. Rikki on määritetty LECO:lla. TUTKIMUSTULOKSET Tutkimusalue kuuluu Ylivieskan n. 30km 2 laajaan kerrosintruusion eteläosaan. Alueen pääkivilaji on oliviinigabro ja kerroksellisen gabron koostumus vaihtelee oliviinigabrosta ja troktoliitista anortosiittiseen gabroon. Paikoin (esim. OMK-93-31) on havaittavissa heikkoa rytmistä kerroksellisuutta. Kerroksellisuuden, jota osoittaa myös tiiviiden, mahdollisesti reunasarjan kappaleiden suuntaus, kulku on lähes itä-läntinen ja kerrokset kaatuvat pohjoiseen n. 50 kulmalla. Yhdellä paljastumalla, OMK-93-29, tavattiin kohtalaista kiisupirotetta karkeassa pyrokseenirikkaassa osueessa oliviinigabroa. Kairauksissa tavattiin heikkoa MAGK-CUKI-pirotetta kahdessa reiässä, R 418 ja 420. Parhaat pitoisuudet on esitetty taulukossa 1. Taulukko 1. Analyysituloksia Perkkiö 5 ja 6 kairauksista. Reikä/syvyys Ni (ppm) Cu (ppm) Co (ppm) S(%) Ni SF (%) 418/ / Varsinkin rei'issä 419 ja 420 gabro oli voimakkaasti ruhjeista ja muuttunutta (graniittiutunutta). Onkin ilmeistä, että painovoimaminimi Kuovilan alueella johtuu hiertovyöhykkeen ja graniittiutumisen yhteisvaikutuksesta eikä serpentiiniytyneestä kivilajiyksiköstä kuten Perkkiön alueella. Oliviinin Fo-pitoisuus ja Ni-pitoisuus jää suhteellisen alhaalle (Liite 3).

8 Koska Ni-pitoisuus vaihtelee lisäksi hyvin pienissä rajoissa, mahdollisuus suurempiin Niesiintymiin alueella on pieni. Heikon malmipotentiaalisuuden vuoksi valtausalueista Perkkiö 5 ja 6 päätettiin luopua, vaikka tutkimukset jatkuvatkin muilla lähiympäristön valtauksilla. 4.?-z~`7 Olavi Kontoniemi geologi

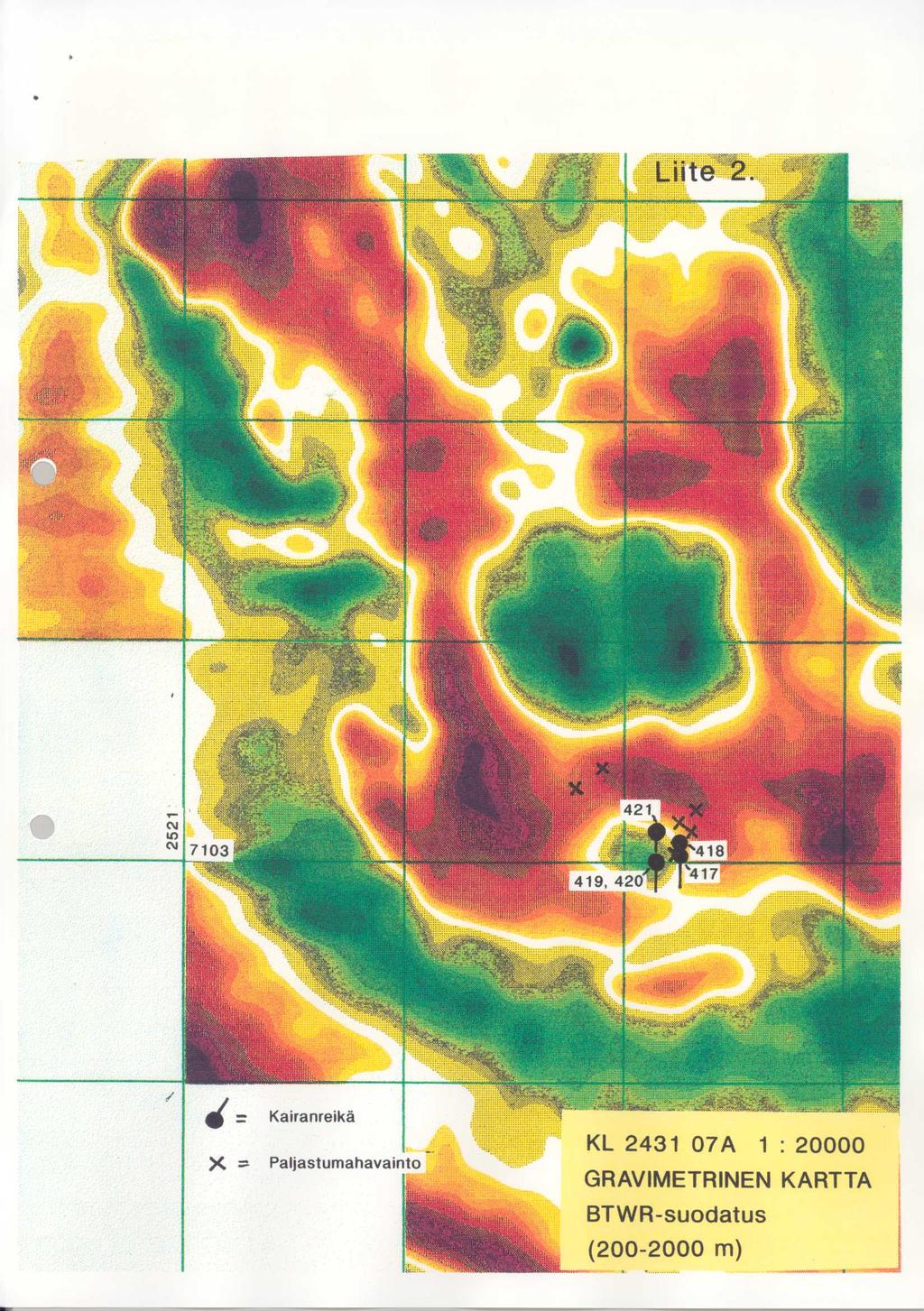

9 LIITELUETTELO 5 1. Valtausalueiden sijaintikartta 2. Gravimetrinen kartta, jossa paljastumien ja kairanreikien sijainti 3. Luettelo kairanrei'istä ja oliviinianalyysit 4. Kokokivianalyysit LIITTYY Liittyy-aineiston kairausprofiilikuvat ovat GTK:n Espoon arkistossa ja muu aineisto Kuopiossa ja Lopen kairansydänarkistossa. 1. Syväkairausraportit: M52.5/2431/-95/R417 - R Kairausprofiilikuvat kahtena profiilina: - M52.7/2431/-95/R417 ja M52.7/2431/-95/R Kemialliset analyysit: - kokokivianalyysit (XRF) tilaus 35286/Espoo - malmianalyysit tilaus 53599/Kuopio (N ) - mikroanalyysit oliviinista (ks. Liite 3) 4. Hieet: - kiillotetut ohuthieet (KOH) Ku , Ku ja Ku Paljastumahavainnot: -OMK ,29 32

10

11

12

13 Liite 4. Kokokivianalyysejä Perkkiö 5 ja 6 valtausalueilta. Geologian Tutkimuskeskus Kemian laboratorio Tilaus Näytetunnus X-koord. Y-koord. SiO 2 TiO 2 Al 2 O 3 Fe 2 O 3 % % % % 175X 175X 175X 175X 175X 175X OMK OMK OMK OMK OMK OMK MgO % CaO % Na 2O K 2O MnO P 2O 5 s v Cr Rb % % % % % % % % 175X 175X 175X 175X 175X 175X 175X 175X OMK O! ! OMK ! OMK ! OMK ! OMK ! OMK ! Sr Zr Ba Ni Cu Zn % % % % % % 175X 175X 175X 175X 175X 175X OMK OMK OMK OMK OMK OMK Huoml!-merkki arvon perässä merkitsee tulosta alle määritysrajan
