1 Vastaanottaja Laukaan kunta Asiakirjatyyppi Vertailu Päivämäärä Viite LIEVESTUOREEEN JÄ- TEVEDENPUHDISTAMO JÄTEVESIEN KÄSITTE- LYN TEHOSTAMISEN VAIHTOEHTOVERTAILU

2013 Viite 1510005863 LIEVESTUOREEEN JÄ-

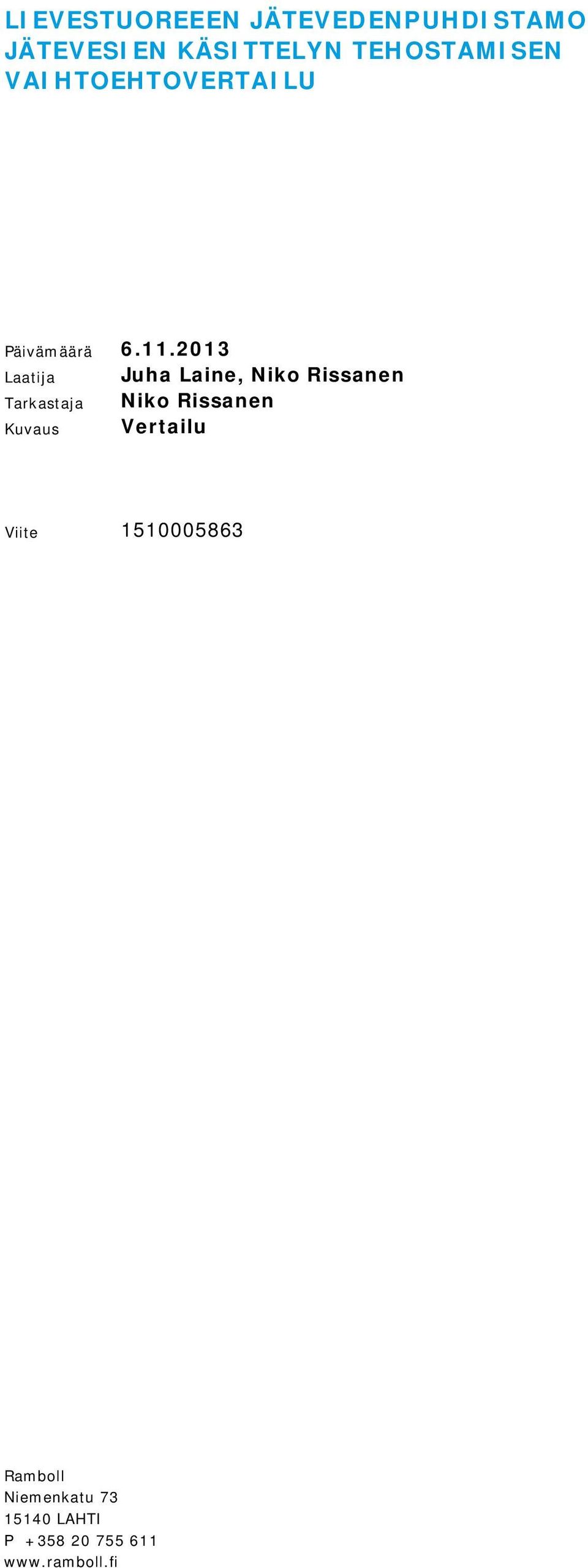

2 LIEVESTUOREEEN JÄTEVEDENPUHDISTAMO JÄTEVESIEN KÄSITTELYN TEHOSTAMISEN VAIHTOEHTOVERTAILU Päivämäärä Laatija Tarkastaja Kuvaus Juha Laine, Niko Rissanen Niko Rissanen Vertailu Viite Ramboll Niemenkatu LAHTI P

2013 Laatija Tarkastaja Kuvaus Juha Laine, Niko Rissanen Niko

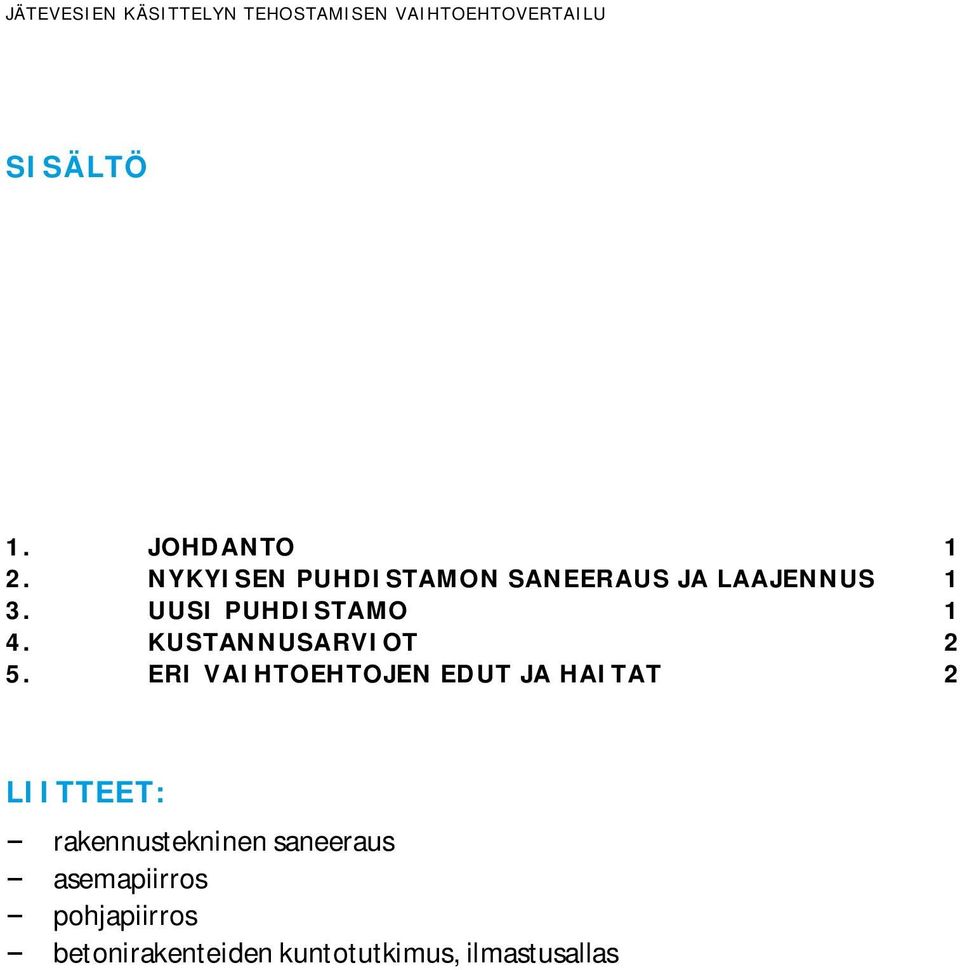

3 JÄTEVESIEN KÄSITTELYN TEHOSTAMISEN VAIHTOEHTOVERTAILU SISÄLTÖ 1. JOHDANTO 1 2. NYKYISEN PUHDISTAMON SANEERAUS JA LAAJENNUS 1 3. UUSI PUHDISTAMO 1 4. KUSTANNUSARVIOT 2 5. ERI VAIHTOEHTOJEN EDUT JA HAITAT 2 LIITTEET: rakennustekninen saneeraus asemapiirros pohjapiirros betonirakenteiden kuntotutkimus, ilmastusallas

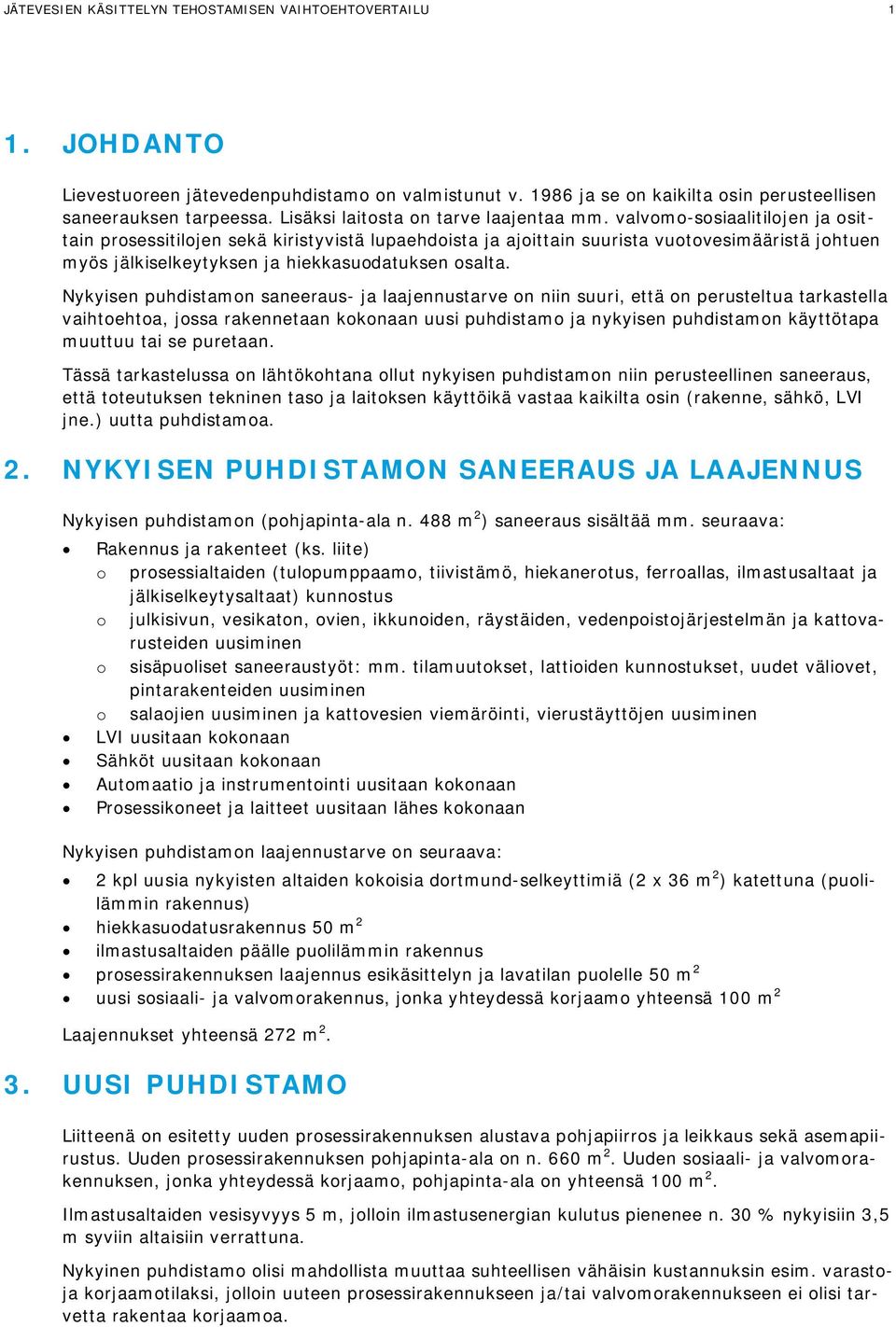

4 JÄTEVESIEN KÄSITTELYN TEHOSTAMISEN VAIHTOEHTOVERTAILU 1 1. JOHDANTO Lievestuoreen jätevedenpuhdistamo on valmistunut v ja se on kaikilta osin perusteellisen saneerauksen tarpeessa. Lisäksi laitosta on tarve laajentaa mm. valvomo-sosiaalitilojen ja osittain prosessitilojen sekä kiristyvistä lupaehdoista ja ajoittain suurista vuotovesimääristä johtuen myös jälkiselkeytyksen ja hiekkasuodatuksen osalta. Nykyisen puhdistamon saneeraus- ja laajennustarve on niin suuri, että on perusteltua tarkastella vaihtoehtoa, jossa rakennetaan kokonaan uusi puhdistamo ja nykyisen puhdistamon käyttötapa muuttuu tai se puretaan. Tässä tarkastelussa on lähtökohtana ollut nykyisen puhdistamon niin perusteellinen saneeraus, että toteutuksen tekninen taso ja laitoksen käyttöikä vastaa kaikilta osin (rakenne, sähkö, LVI jne.) uutta puhdistamoa. 2. NYKYISEN PUHDISTAMON SANEERAUS JA LAAJENNUS Nykyisen puhdistamon (pohjapinta-ala n. 488 m 2 ) saneeraus sisältää mm. seuraava: Rakennus ja rakenteet (ks. liite) o prosessialtaiden (tulopumppaamo, tiivistämö, hiekanerotus, ferroallas, ilmastusaltaat ja jälkiselkeytysaltaat) kunnostus o julkisivun, vesikaton, ovien, ikkunoiden, räystäiden, vedenpoistojärjestelmän ja kattovarusteiden uusiminen o sisäpuoliset saneeraustyöt: mm. tilamuutokset, lattioiden kunnostukset, uudet väliovet, pintarakenteiden uusiminen o salaojien uusiminen ja kattovesien viemäröinti, vierustäyttöjen uusiminen LVI uusitaan kokonaan Sähköt uusitaan kokonaan Automaatio ja instrumentointi uusitaan kokonaan Prosessikoneet ja laitteet uusitaan lähes kokonaan Nykyisen puhdistamon laajennustarve on seuraava: 2 kpl uusia nykyisten altaiden kokoisia dortmund-selkeyttimiä (2 x 36 m 2 ) katettuna (puolilämmin rakennus) hiekkasuodatusrakennus 50 m 2 ilmastusaltaiden päälle puolilämmin rakennus prosessirakennuksen laajennus esikäsittelyn ja lavatilan puolelle 50 m 2 uusi sosiaali- ja valvomorakennus, jonka yhteydessä korjaamo yhteensä 100 m 2 Laajennukset yhteensä 272 m UUSI PUHDISTAMO Liitteenä on esitetty uuden prosessirakennuksen alustava pohjapiirros ja leikkaus sekä asemapiirustus. Uuden prosessirakennuksen pohjapinta-ala on n. 660 m 2. Uuden sosiaali- ja valvomorakennuksen, jonka yhteydessä korjaamo, pohjapinta-ala on yhteensä 100 m 2. Ilmastusaltaiden vesisyvyys 5 m, jolloin ilmastusenergian kulutus pienenee n. 30 % nykyisiin 3,5 m syviin altaisiin verrattuna. Nykyinen puhdistamo olisi mahdollista muuttaa suhteellisen vähäisin kustannuksin esim. varastoja korjaamotilaksi, jolloin uuteen prosessirakennukseen ja/tai valvomorakennukseen ei olisi tarvetta rakentaa korjaamoa.

valvomo-sosiaalitilojen ja osittain prosessitilojen sekä kiristyvistä lupaehdoista ja ajoittain suurista vuotovesimääristä johtuen myös jälkiselkeytyksen ja hiekkasuodatuksen osalta.

5 JÄTEVESIEN KÄSITTELYN TEHOSTAMISEN VAIHTOEHTOVERTAILU 2 4. KUSTANNUSARVIOT Molemmissa tarkastelluissa vaihtoehdoissa prosessirakennuksen pohjapinta-ala on yhtä suuri ja kaikki allastilat ovat katetut. Kun lisäksi huomioidaan, että nykyisen puhdistamon sähköt, LVI, automaatio jne. joudutaan uusimaan kokonaisuudessaan, voidaan todeta, että vaihtoehdot ovat hyvin vertailukelpoisia. Eri vaihtoehtojen investointikustannusarvioiden (alv 0 %) vaihteluvälit ovat toteutustavasta riippuen seuraavat: 1. nykyisen puhdistamon saneeraus ja laajennus kokonaan uusi puhdistamo Kustannusero em. vaihtoehtojen välillä jää suhteellisen pieneksi siksi, koska nykyisen prosessirakennuksen ja altaiden kunnostuksen kustannusarvio on varsin korkea, n Käyttökustannuksissa eroa eri vaihtoehtojen välillä syntyy lähinnä uuden puhdistamon n. 30 % alhaisemmasta ilmastusenergiankulutuksesta. 5. ERI VAIHTOEHTOJEN EDUT JA HAITAT Alla on esitetty keskeisimmät eri vaihtoehtojen toteutukseen liittyvät hyödyt ja haitat. Nykyisen puhdistamon saneeraus Hyödyt Haitat + investointikustannus hieman alhaisempi osittain epäkäytännölliset ja ahtaat tilat suhteellisen matala ilmastusallas lisää ilmastusenergian kulutusta merkittävästi, n. 30 % rakennusvaihe vaikeampi toteuttaa, koska toimitaan käytössä olevalla laitoksella kohonnut riski rakennuskustannusten lisääntymisestä työn aikana Uusi puhdistamo Hyödyt + syvät ilmastusaltaat pienentävät ilmastusenergian kulutusta merkittävästi, n. 30 % + laitoksen laajennus helposti toteutettavissa + optimaaliset prosessi-, allas- ja tilajärjestelyt helpottavat merkittävästi laitoksen käyttöä ja huoltoa työolosuhteet paremmat ja työmäärä pienempi + meluista ja haisevat tila erotettu omiksi tiloiksi paremmat työolosuhteet + rakennusvaihe huomattavasti helpompi ja riskittömämpi toteuttaa, koska käytössä oleva laitos ei vaikuta uuden toteutukseen + riski rakennuskustannusten lisääntymisestä työn aikana pieni Haitat investointikustannus hieman suurempi

Eri vaihtoehtojen investointikustannusarvioiden (alv 0 %) vaihteluvälit ovat toteutustavasta riippuen seuraavat: 1. nykyisen puhdistamon saneeraus ja laajennus 2 500 000 2 700 000 2.
