HYVÄ-HANKKEEN YLEISSUUNNITTELU LAPPEENRANNAN LÄMPÖVOIMA OY 22.

1 HYVÄ-HANKKEEN YLEISSUUNNITTELU LAPPEENRANNAN LÄMPÖVOIMA OY Suunnittelutilanne Kristian Sahlstedt, Pöyry Finland Oy

2 SUUNNITTELUTILANNE Siirtolinjasuunnittelu Yleissuunnittelu pääosin valmis Pumppaamon vaihtoehtoisia sijainteja Toikansuolla pohditaan vielä Laitossuunnittelu Jäteveden- ja lietteenkäsittelyn prosessit valittu Jälkikäsittelyn pilotoinnin suunnittelu ja hankinnat käynnissä Puhdistamon asemapiirustus laadittu Rakennusten, putkistojen, koneistojen, sähkön ja automaation suunnittelu käynnissä Riskienhallinta Tekniset riskit: Sanitation Safety Planin laadinta aloitettu Hankeriskit: systemaattinen hallintamenettely käynnistetty Sidosryhmäyhteistyö Ensimmäinen yleisötilaisuus pidetty Asukaspaneelille laadittu kysely valmis, vastaukset saatu Tiedottaminen lehdistötiedotteilla (2 kpl) ja blogissa PÖYRY MBG POWERPOINT 2016 TEMPLATE 2

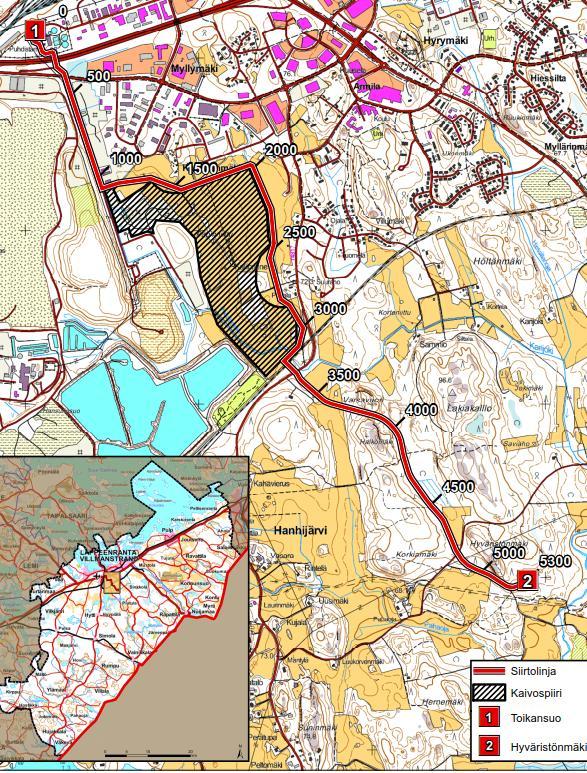

3 SIIRTOLINJASUUNNITTELUN SUUNNITTELUTILANNE Putkilinjaus on päätetty Toikansuon pumppaamo on pääosin suunniteltu, mutta tarkka paikka on vielä auki Suunnitelmaa tarkennetaan marrasjoulukuun aikana 3

4 SUUNNITTELUN JATKUMINEN Syksy 2016 Puhdistamon altaiden, rakennusten, koneistojen, putkistojen, LVI-, sähkö- ja automaatiojärjestelmien yleissuunnittelu Kustannusarviot Riskienhallinta Talvi , kevät 2017 Prosessitekniikan pilot-koeajot Puhdistamoalueen pohjatutkimukset Puhdistamon rakennusten arkkitehtisuunnittelu 09/2017 mennessä Suunnitelmien viimeistely rakennuslupahakemusta varten Rakennuslupahakemus PÖYRY MBG POWERPOINT 2016 TEMPLATE 4

JÄTEVESIRATKAISUN LOHKOKAAVIO Al Fe Tasaus- ja varoallas Hyväristönmäellä Ohitusvesien käsittely Al Hiekanerotus Esiselkeytys Ilmastus (IFAS-prosessi) Jälkiselkeytys Jälkikäsittely Välppäys ja

5 JÄTEVESIRATKAISUN LOHKOKAAVIO Al Fe Tasaus- ja varoallas Hyväristönmäellä Ohitusvesien käsittely Al Hiekanerotus Esiselkeytys Ilmastus (IFAS-prosessi) Jälkiselkeytys Jälkikäsittely Välppäys ja välppeen käsittely Lietteen tiivistys ja kuivaus Desinfiointi Venttiiliasema Pumppaamo Toikansuolla Tasaus- ja varoallas Toikansuolla Kuljetus jatkokäsittelyyn Purku Rakkolanjokeen PÖYRY MBG POWERPOINT 2016 TEMPLATE 5

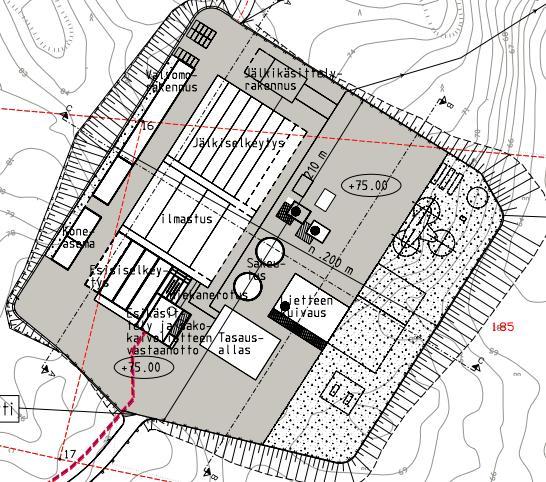

6 JÄTEVEDENPUHDISTAMON ASEMAPIIRROS PÖYRY MBG POWERPOINT 2016 TEMPLATE 6

7 JÄTEVEDENPUHDISTAMON SIJOITTUMINEN PÖYRY MBG POWERPOINT 2016 TEMPLATE 7

8 PROSESSIVERTAILU Vertailtiin neljä biologisen käsittelyn ja kolme jälkikäsittelyn prosessivaihtoehtoa Toteuttamiskelpoisia biologisen ja jälkikäsittelyn yhdistelmiä (9 kpl) vertailtiin teknisten, toiminnallisten ja taloudellisten kriteerien perusteella Toimintavarmuus Tulevaisuuden mahdollisuudet Referenssit Huoltonäkökohdat Kustannukset Em. pääkriteerien alla vaihtoehdot pisteytettiin yhteensä 23 eri ominaisuuden mukaan Arviointi tehtiin prosessitoimittajilta pyydettyjen budjettitarjouksien, konsultin tietämyksen ja toteutuneiden kohteiden perusteella Prosessivalinta on aina kompromissi energiatehokkuuden, tilantarpeen, käyttövarmuuden ja kustannusten välillä PÖYRY MBG POWERPOINT 2016 TEMPLATE 8

9 BIOLOGINEN KÄSITTELY: IFAS-PROSESSI Integrated Fixed-Film and Activated Sludge eli aktiiviliete- ja biofilmiprosessin yhdistelmä Käytännössä parannettu versio perinteisestä aktiivilieteprosessista Esiselkeytetty jätevesi käsitellään aktiivilieteprosessissa, jonka nitrifikaatiovaihe on tehostettu ja varmistettu kantoaineeseen kiinnittyneellä biofilmillä. Prosessi koostuu peräkkäisistä reaktorialtaista. Vesi ja aktiiviliete virtaavat altaasta toiseen; kantoaine pysyy nitrifikaatioaltaassa Ilmastustilavuus n. 2/3 perinteisen aktiivilieteprosessin tilavuudesta Jälkiselkeytyksenä on perinteinen selkeytysallas, joka voidaan mitoittaa hieman pienemmäksi kuin perinteisessä aktiivilieteprosessissa Tärkeimmät valintaperusteet Hyvät referenssit toiminnasta kylmissä lämpötiloissa Prosessin herkin vaihe tapahtuu biofilmissä yksinkertaistaa aktiivilieteprosessin ajoa vähentää prosessin herkkyyttä virtaama- ja kuormitusvaihteluille sekä myrkyille Laitetekniikka tunnettua ja varmatoimista PÖYRY MBG POWERPOINT 2016 TEMPLATE 9

10 IFAS-PROSESSI Kuvia prosessin pääkomponenteista Kantoainekappale K5 Siivilä reaktorialtaiden välillä Biofilmi kantoainekappaleessa Veolia Water Technologies Keskikuplailmastimet altaassa

11 JÄLKIKÄSITTELY Tekstiilipäällysteinen kiekkosuodatus, jossa vesi virtaa suodatinkiekkojen ulkopuolelta sisäpuolelle Huokoskoko 5 7 mikrometriä Jäännösfosforin kemiallinen saostus (alustavasti) alumiinikemikaaleilla Tärkeimmät valintaperusteet Hyvät referenssit toiminnasta kylmissä lämpötiloissa Useita referenssejä, joissa päästy alle 0,1 mg/l fosforipitoisuuteen Yksinkertainen, painovoimaisella virtauksella toimiva prosessi Kohtuulliset investointi- ja käyttökustannukset Tertiäärikäsittelyprosessin valinta on alustava, ja se varmennetaan pilot-koeajoin talvella Pilot-koeajoissa rinnakkaisena prosessina testataan UF-kalvosuodatus Parempi kiintoaineen erotuskyky Korkeammat investointi- ja käyttökustannukset Vertaillaan puhdistustuloksen tasoa ja pysyvyyttä PÖYRY MBG POWERPOINT 2016 TEMPLATE 11

12 JÄLKIKÄSITTELY Kuvia prosessin pääkomponenteista Mecana Umwelttechnik GmbH PÖYRY MBG POWERPOINT 2016 TEMPLATE 12

PUHDISTAMON TOIMINNOISTA Hajujen hallinta Haisevat prosessivaiheet (sakokaivolietteen vastaanotto, jäteveden mekaaninen käsittely, esiselkeytys, lietteen tiivistys ja kuivaus) tapahtuvat

13 PUHDISTAMON TOIMINNOISTA Hajujen hallinta Haisevat prosessivaiheet (sakokaivolietteen vastaanotto, jäteveden mekaaninen käsittely, esiselkeytys, lietteen tiivistys ja kuivaus) tapahtuvat alipaineistetuissa, kokonaan katetuissa tiloissa Poistoilma kerätään ja käsitellään hajunpoistoyksiköissä Sähkö- ja paloturvallisuus Sähkönjakelun pääosat (syöttö, muuntajat, kojeistot, keskukset, kaapelit) kahdennetaan Kiinteä varavoimakone Kriittisiä toimintoja sijoitetaan eri puolille laitosta esim. yhden rakennuksen palaminen ei lamauta laitoksen toimintaa Prosessin käyttövarmuus Tasaus- ja varoaltaat ohitustilanteiden ehkäiseminen ja prosessiajon optimointi Rinnakkaiset käsittelylinjat ja vaihtoehtoiset ajotavat Prosessivalinnat koeteltua tekniikkaa uudella tavalla yhdistettynä Jatkuva seuranta esim. automaattisilla mittalaitteilla Koehalli uusien menetelmien pilotointia varten PÖYRY MBG POWERPOINT 2016 TEMPLATE 13
