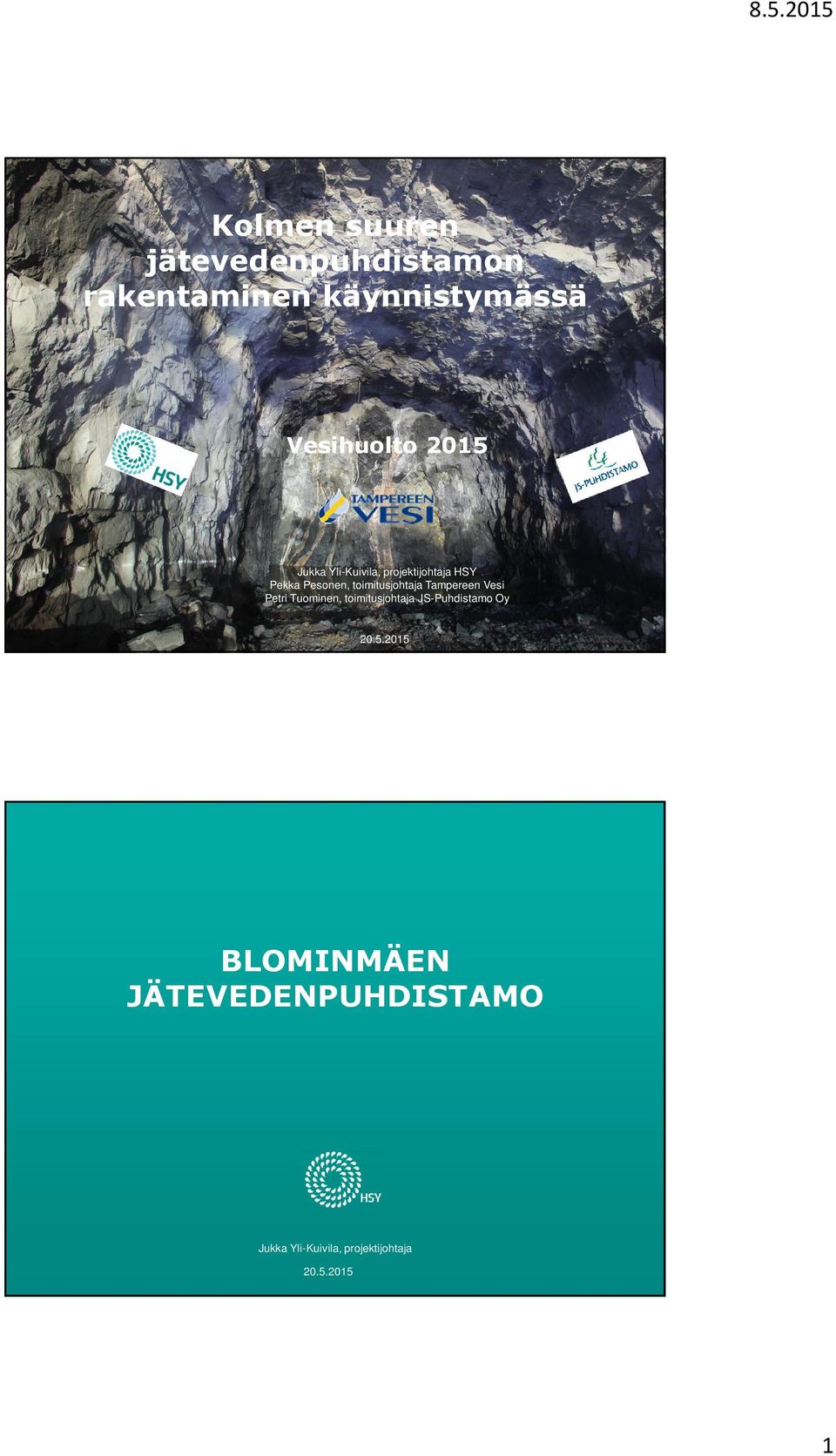

1 Kolmen suuren jätevedenpuhdistamon rakentaminen käynnistymässä Vesihuolto 2015 Jukka Yli-Kuivila, projektijohtaja HSY Pekka Pesonen, toimitusjohtaja Tampereen Vesi Petri Tuominen, toimitusjohtaja JS-Puhdistamo Oy BLOMINMÄEN JÄTEVEDENPUHDISTAMO Jukka Yli-Kuivila, projektijohtaja

Tampereen Vesi Petri Tuominen, toimitusjohtaja JS-Puhdistamo Oy 20.5.

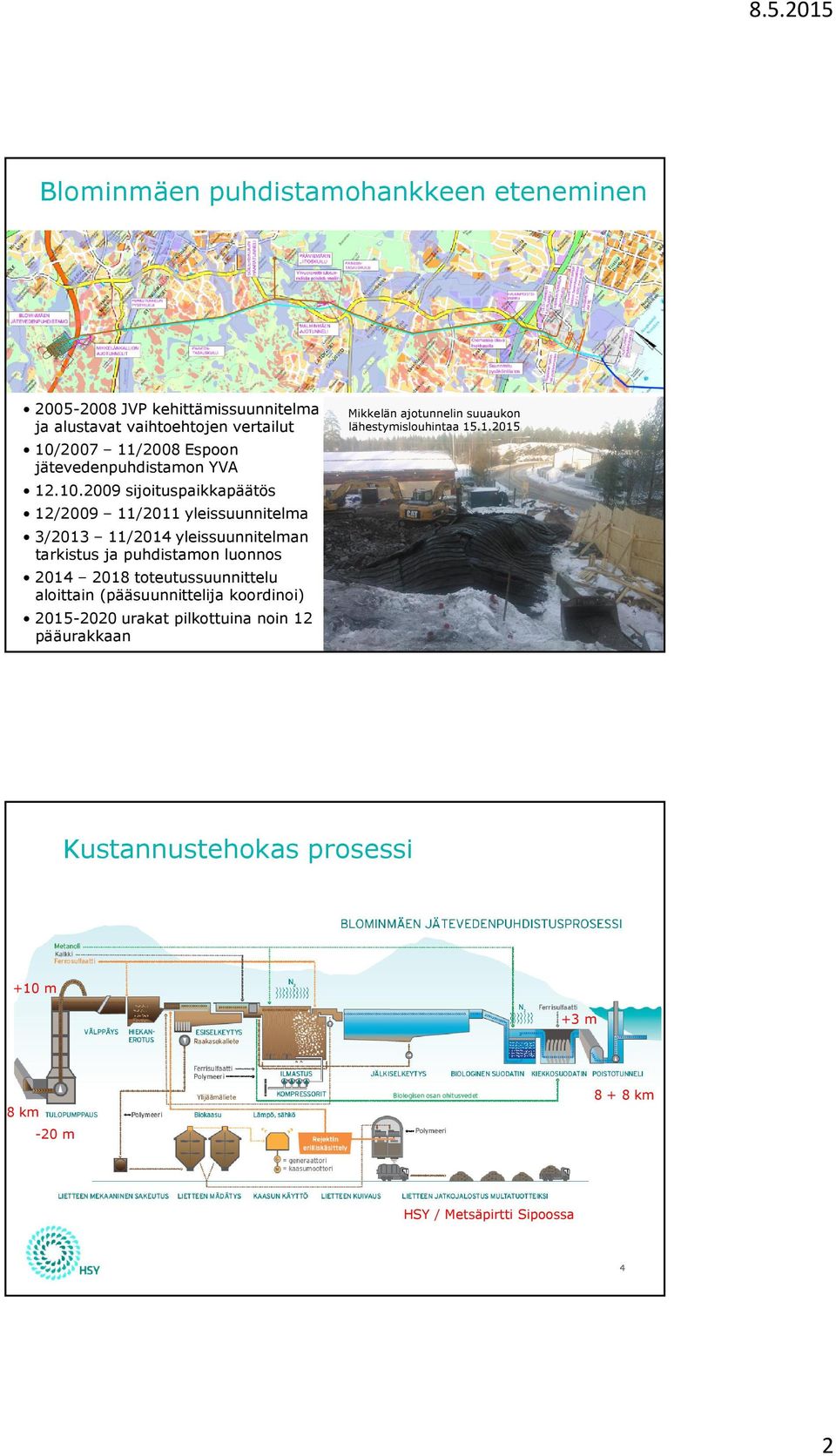

2 Blominmäen puhdistamohankkeen eteneminen JVP kehittämissuunnitelma ja alustavat vaihtoehtojen vertailut 10/ /2008 Espoon jätevedenpuhdistamon YVA sijoituspaikkapäätös 12/ /2011 yleissuunnitelma 3/ /2014 yleissuunnitelman tarkistus ja puhdistamon luonnos toteutussuunnittelu aloittain (pääsuunnittelija koordinoi) urakat pilkottuina noin 12 pääurakkaan Mikkelän ajotunnelin suuaukon lähestymislouhintaa Kustannustehokas prosessi +10 m +3 m 8 km -20 m km HSY / Metsäpirtti Sipoossa 4 2

2009 sijoituspaikkapäätös 12/2009 11/2011 yleissuunnitelma 3/2013 11/2014 yleissuunnitelman tarkistus ja puhdistamon luonnos 2014 2018

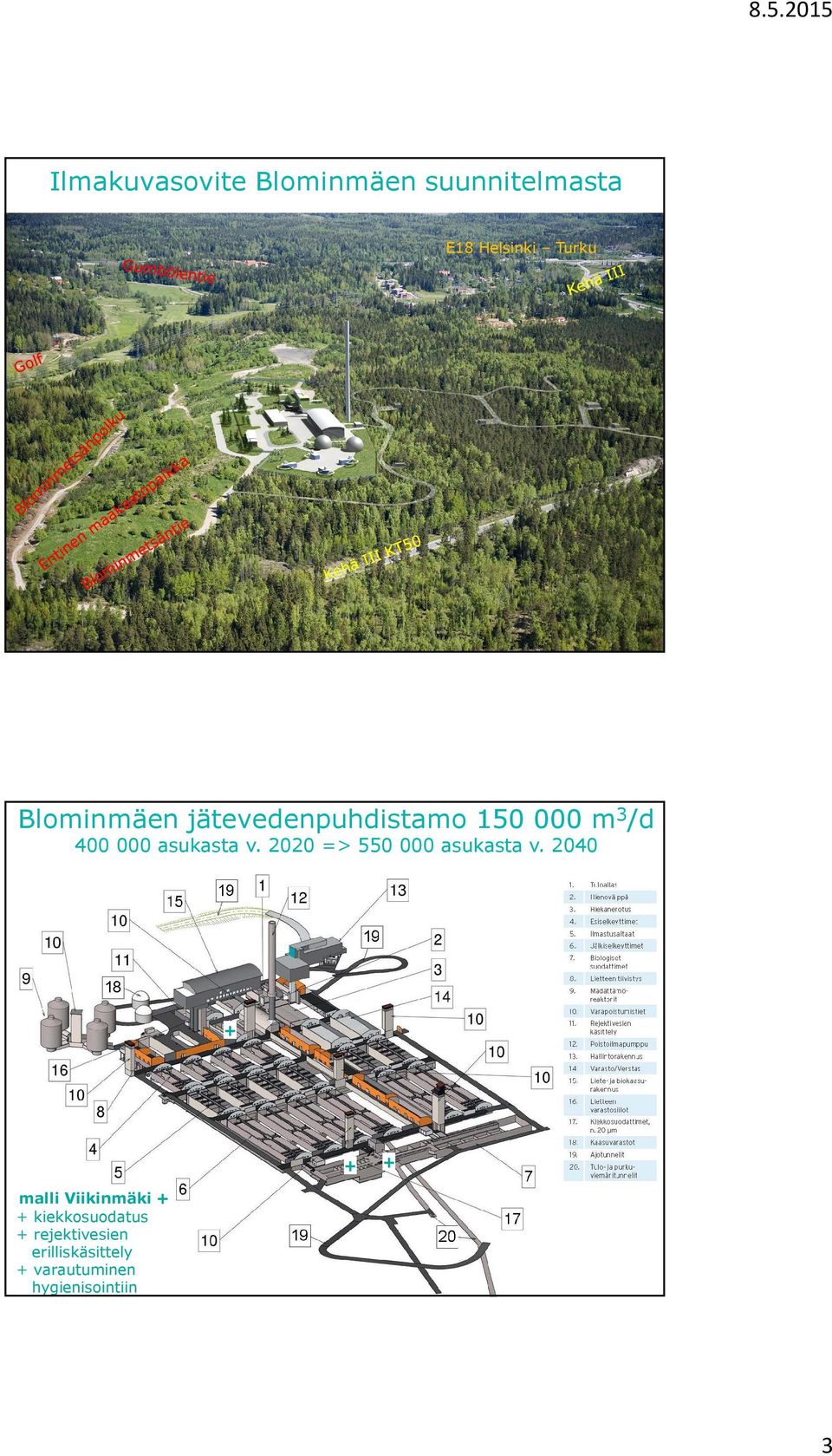

3 Ilmakuvasovite Blominmäen suunnitelmasta E18 Helsinki Turku 5 Blominmäen jätevedenpuhdistamo m3/d asukasta v => asukasta v malli Viikinmäki + + kiekkosuodatus + rejektivesien erilliskäsittely + varautuminen hygienisointiin 3

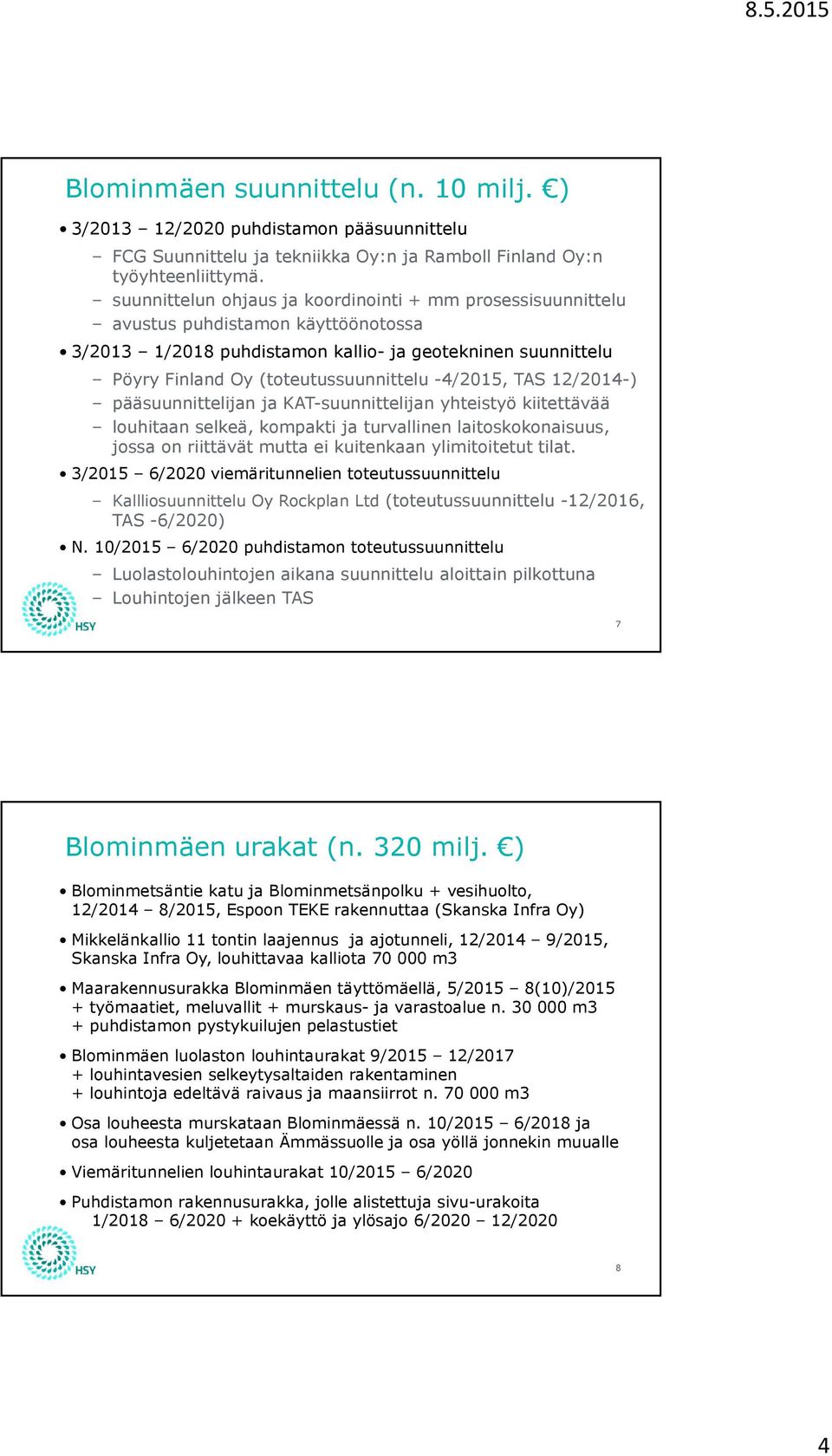

4 Blominmäen suunnittelu (n. 10 milj. ) 3/ /2020 puhdistamon pääsuunnittelu FCG Suunnittelu ja tekniikka Oy:n ja Ramboll Finland Oy:n työyhteenliittymä. suunnittelun ohjaus ja koordinointi + mm prosessisuunnittelu avustus puhdistamon käyttöönotossa 3/2013 1/2018 puhdistamon kallio- ja geotekninen suunnittelu Pöyry Finland Oy (toteutussuunnittelu -4/2015, TAS 12/2014-) pääsuunnittelijan ja KAT-suunnittelijan yhteistyö kiitettävää louhitaan selkeä, kompakti ja turvallinen laitoskokonaisuus, jossa on riittävät mutta ei kuitenkaan ylimitoitetut tilat. 3/2015 6/2020 viemäritunnelien toteutussuunnittelu Kallliosuunnittelu Oy Rockplan Ltd (toteutussuunnittelu -12/2016, TAS -6/2020) N. 10/2015 6/2020 puhdistamon toteutussuunnittelu Luolastolouhintojen aikana suunnittelu aloittain pilkottuna Louhintojen jälkeen TAS 7 Blominmäen urakat (n. 320 milj. ) Blominmetsäntie katu ja Blominmetsänpolku + vesihuolto, 12/2014 8/2015, Espoon TEKE rakennuttaa (Skanska Infra Oy) Mikkelänkallio 11 tontin laajennus ja ajotunneli, 12/2014 9/2015, Skanska Infra Oy, louhittavaa kalliota m3 Maarakennusurakka Blominmäen täyttömäellä, 5/2015 8(10)/ työmaatiet, meluvallit + murskaus- ja varastoalue n m3 + puhdistamon pystykuilujen pelastustiet Blominmäen luolaston louhintaurakat 9/ / louhintavesien selkeytysaltaiden rakentaminen + louhintoja edeltävä raivaus ja maansiirrot n m3 Osa louheesta murskataan Blominmäessä n. 10/2015 6/2018 ja osa louheesta kuljetetaan Ämmässuolle ja osa yöllä jonnekin muualle Viemäritunnelien louhintaurakat 10/2015 6/2020 Puhdistamon rakennusurakka, jolle alistettuja sivu-urakoita 1/2018 6/ koekäyttö ja ylösajo 6/ /

-4/2015, TAS 12/2014-) pääsuunnittelijan ja KAT-suunnittelijan yhteistyö kiitettävää louhitaan selkeä, kompakti ja turvallinen laitoskokonaisuus, jossa on riittävät mutta ei kuitenkaan ylimitoitetut

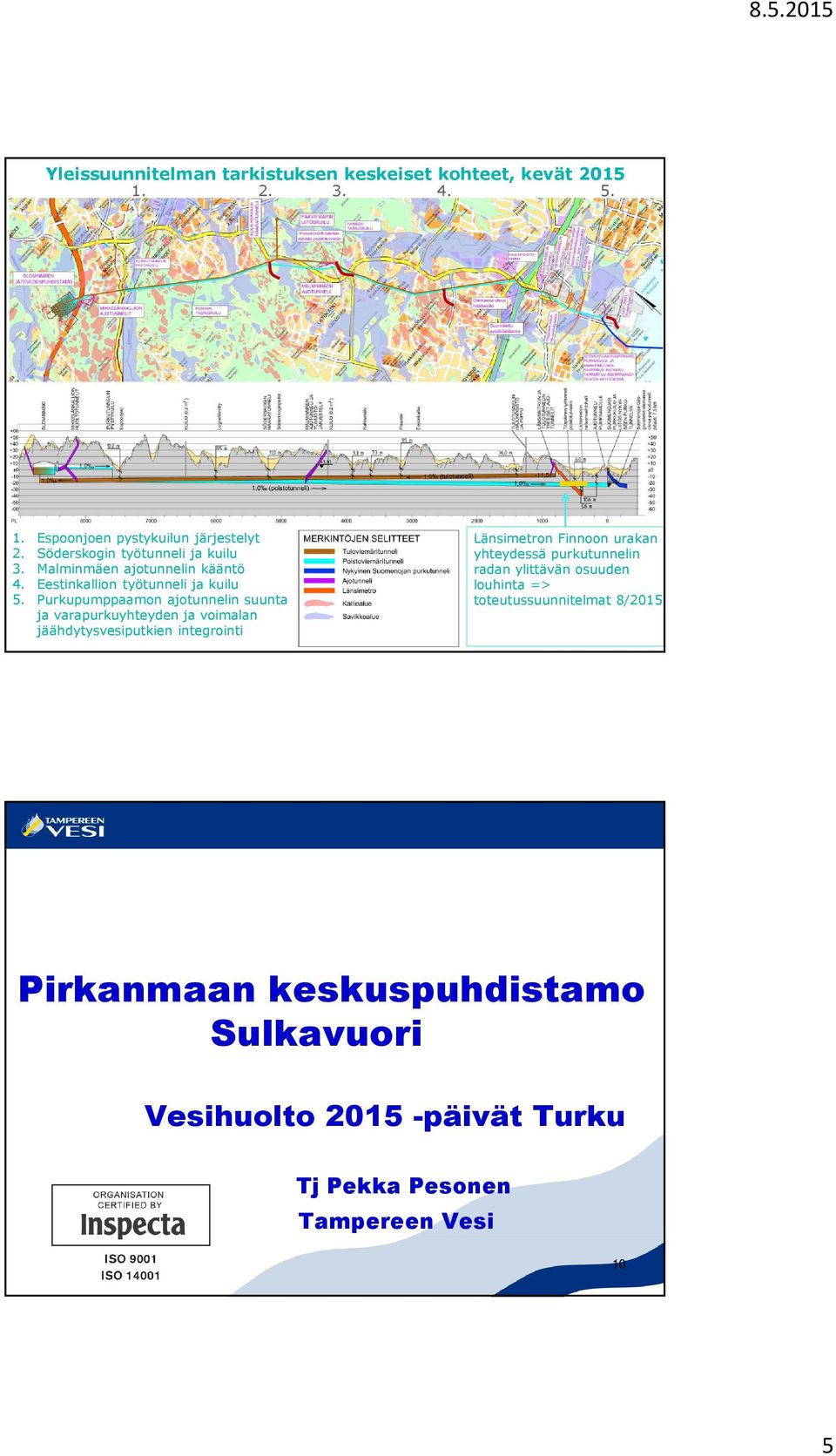

Yleissuunnitelman tarkistuksen keskeiset kohteet, kevät 2015 1. 2. 3. 4. 5. 1. Espoonjoen pystykuilun järjestelyt 2. Söderskogin työtunneli ja kuilu 3. Malminmäen ajotunnelin kääntö 4.

5 Yleissuunnitelman tarkistuksen keskeiset kohteet, kevät Espoonjoen pystykuilun järjestelyt 2. Söderskogin työtunneli ja kuilu 3. Malminmäen ajotunnelin kääntö 4. Eestinkallion työtunneli ja kuilu 5. Purkupumppaamon ajotunnelin suunta ja varapurkuyhteyden ja voimalan jäähdytysvesiputkien integrointi Länsimetron Finnoon urakan yhteydessä purkutunnelin radan ylittävän osuuden louhinta => toteutussuunnitelmat 8/ Pirkanmaan keskuspuhdistamo Sulkavuori Vesihuolto päivät Turku Tj Pekka Pesonen Tampereen Vesi 10 5

Purkupumppaamon ajotunnelin suunta ja varapurkuyhteyden ja voimalan jäähdytysvesiputkien integrointi Länsimetron Finnoon urakan

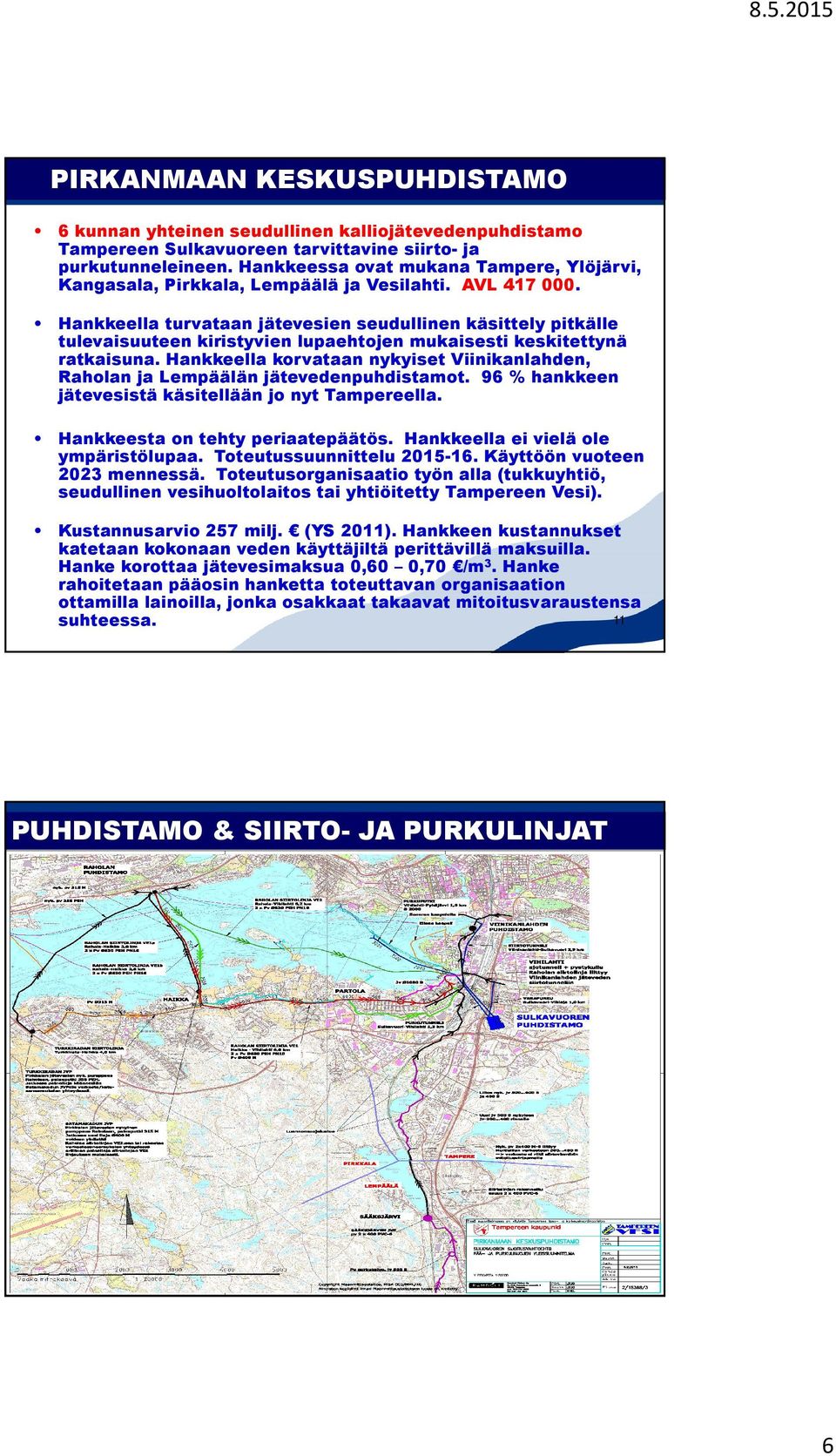

6 PIRKANMAAN KESKUSPUHDISTAMO 6 kunnan yhteinen seudullinen kalliojätevedenpuhdistamo Tampereen Sulkavuoreen tarvittavine siirto- ja purkutunneleineen. Hankkeessa ovat mukana Tampere, Ylöjärvi, Kangasala, Pirkkala, Lempäälä ja Vesilahti. AVL Hankkeella turvataan jätevesien seudullinen käsittely pitkälle tulevaisuuteen kiristyvien lupaehtojen mukaisesti keskitettynä ratkaisuna. Hankkeella korvataan nykyiset Viinikanlahden, Raholan ja Lempäälän jätevedenpuhdistamot. 96 % hankkeen jätevesistä käsitellään jo nyt Tampereella. Hankkeesta on tehty periaatepäätös. Hankkeella ei vielä ole ympäristölupaa. Toteutussuunnittelu Käyttöön vuoteen 2023 mennessä. Toteutusorganisaatio työn alla (tukkuyhtiö, seudullinen vesihuoltolaitos tai yhtiöitetty Tampereen Vesi). Kustannusarvio 257 milj. (YS 2011). Hankkeen kustannukset katetaan kokonaan veden käyttäjiltä perittävillä maksuilla. Hanke korottaa jätevesimaksua 0,60 0,70 /m3. Hanke rahoitetaan pääosin hanketta toteuttavan organisaation ottamilla lainoilla, jonka osakkaat takaavat mitoitusvaraustensa 11 suhteessa. PUHDISTAMO & SIIRTO- JA PURKULINJAT 12 6

Hankkeella turvataan jätevesien seudullinen käsittely pitkälle tulevaisuuteen kiristyvien lupaehtojen mukaisesti keskitettynä ratkaisuna.

TOTEUTETTAVA LAITOS (YS 2011) - Puhdistusprosessina 4-linjainen aktiivilietelaitos + hiekkasuodatus (= mallia Turun Kakolanmäki) + UV-desinfiointi (varaus) - Lietteenkäsittelymenetelmänä linkokuivaus

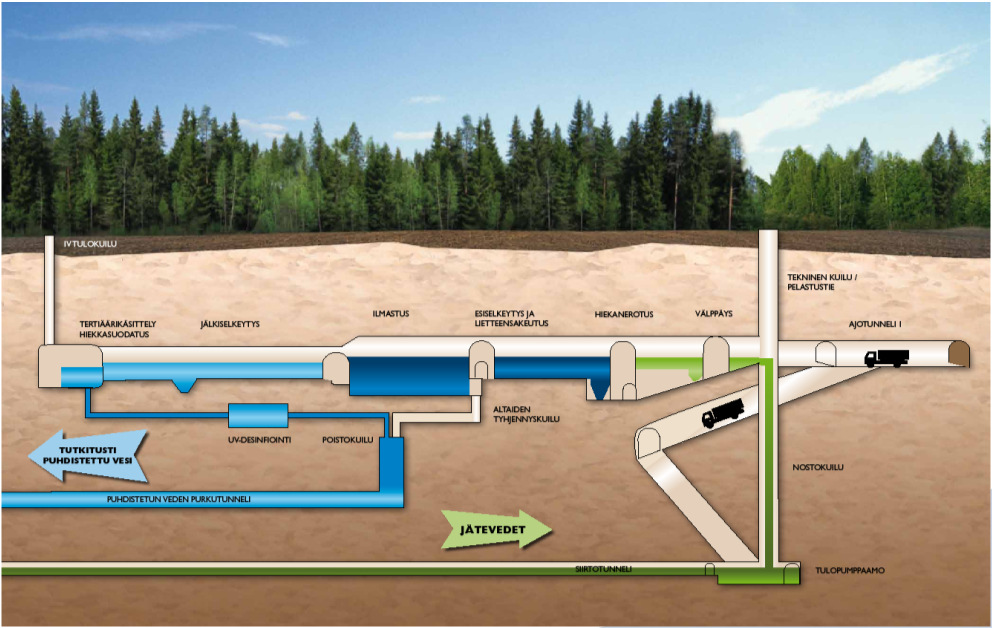

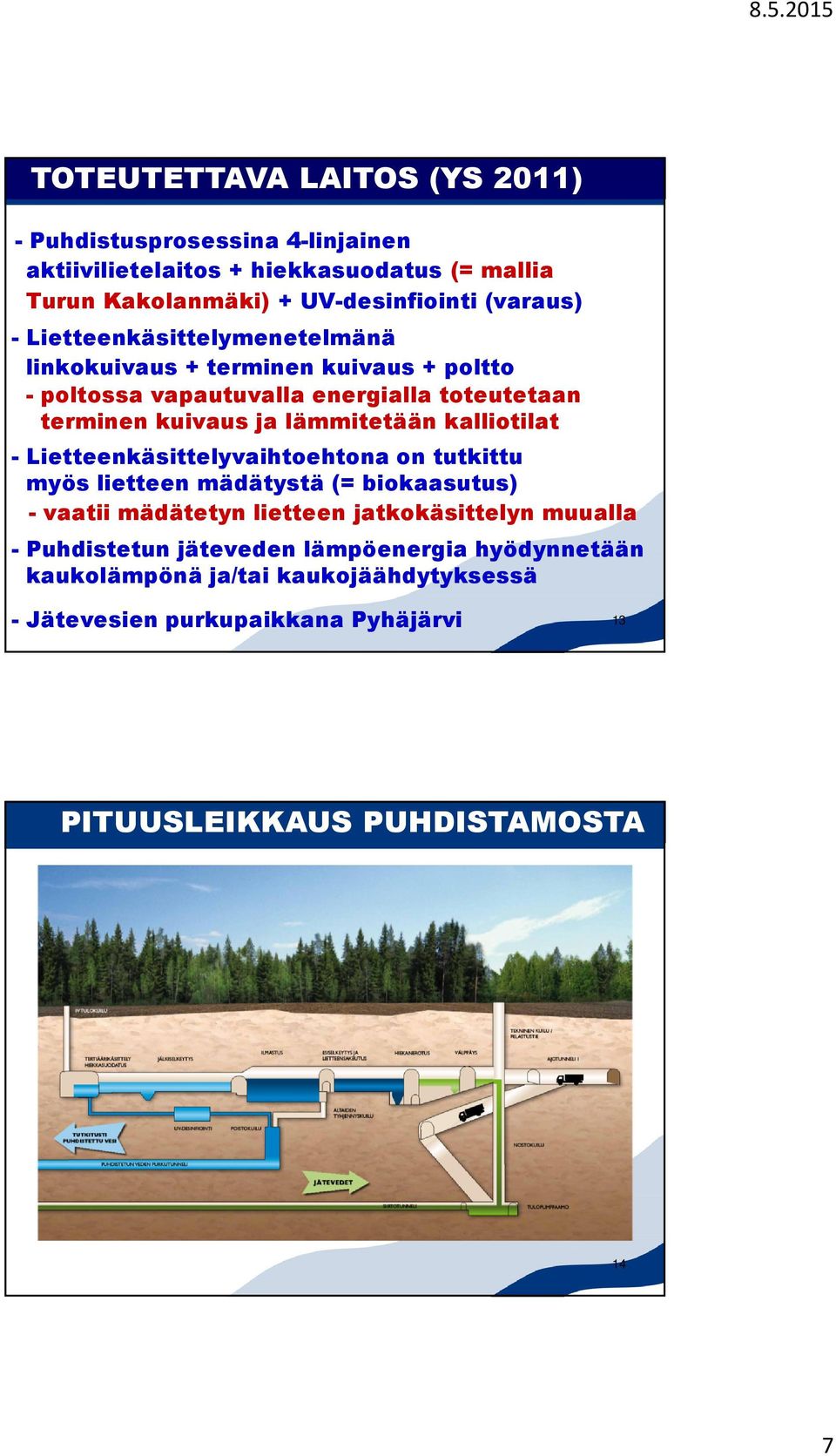

7 TOTEUTETTAVA LAITOS (YS 2011) - Puhdistusprosessina 4-linjainen aktiivilietelaitos + hiekkasuodatus (= mallia Turun Kakolanmäki) + UV-desinfiointi (varaus) - Lietteenkäsittelymenetelmänä linkokuivaus + terminen kuivaus + poltto - poltossa vapautuvalla energialla toteutetaan terminen kuivaus ja lämmitetään kalliotilat - Lietteenkäsittelyvaihtoehtona on tutkittu myös lietteen mädätystä (= biokaasutus) - vaatii mädätetyn lietteen jatkokäsittelyn muualla - Puhdistetun jäteveden lämpöenergia hyödynnetään kaukolämpönä ja/tai kaukojäähdytyksessä - Jätevesien purkupaikkana Pyhäjärvi 13 PITUUSLEIKKAUS PUHDISTAMOSTA 14 7

lämmitetään kalliotilat - Lietteenkäsittelyvaihtoehtona on tutkittu myös lietteen mädätystä (= biokaasutus) - vaatii mädätetyn lietteen jatkokäsittelyn

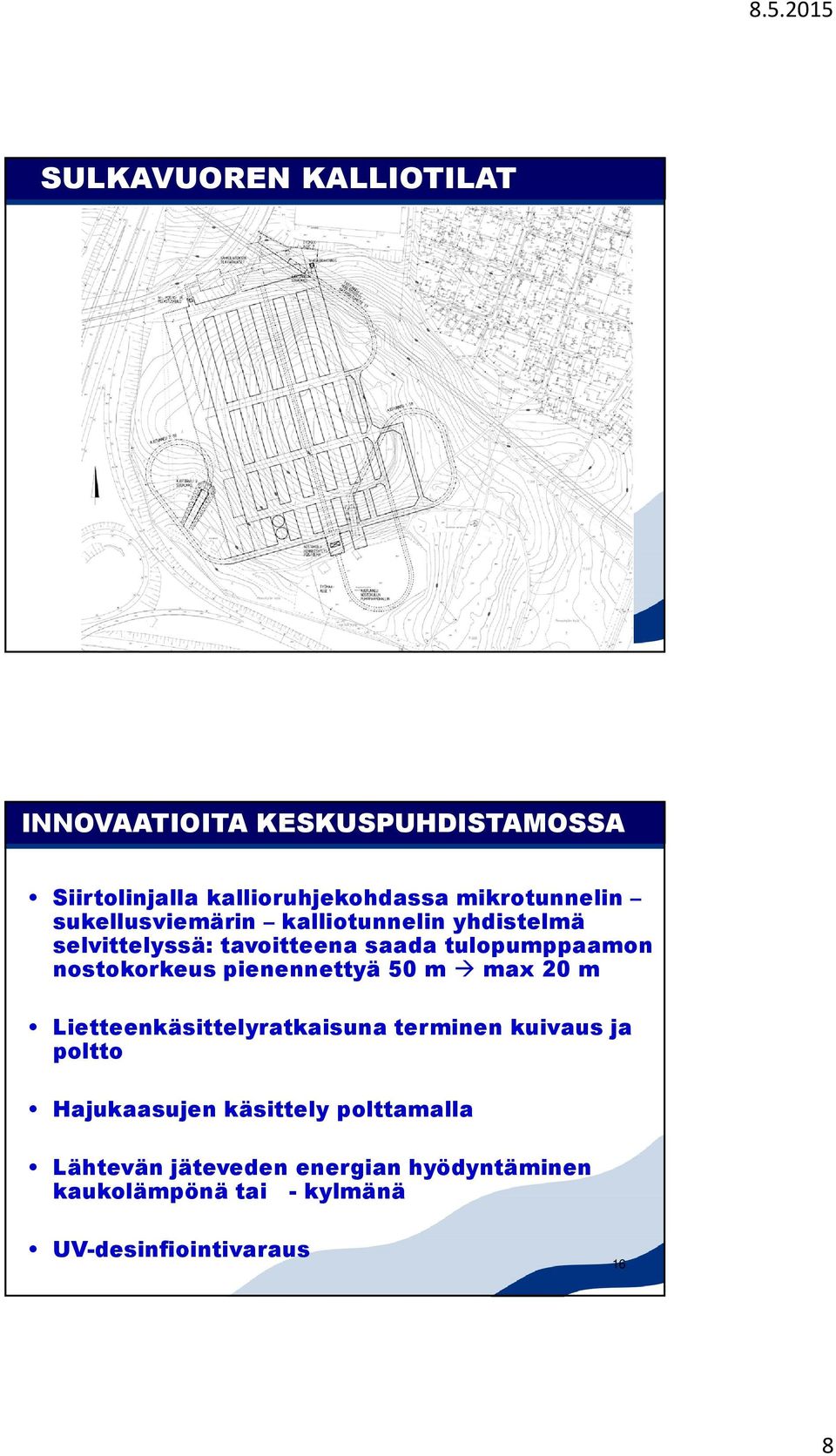

8 SULKAVUOREN KALLIOTILAT 15 INNOVAATIOITA KESKUSPUHDISTAMOSSA Siirtolinjalla kallioruhjekohdassa mikrotunnelin sukellusviemärin kalliotunnelin yhdistelmä selvittelyssä: tavoitteena saada tulopumppaamon nostokorkeus pienennettyä 50 m max 20 m Lietteenkäsittelyratkaisuna terminen kuivaus ja poltto Hajukaasujen käsittely polttamalla Lähtevän jäteveden energian hyödyntäminen kaukolämpönä tai - kylmänä UV-desinfiointivaraus 16 8

nostokorkeus pienennettyä 50 m max 20 m Lietteenkäsittelyratkaisuna terminen kuivaus ja poltto

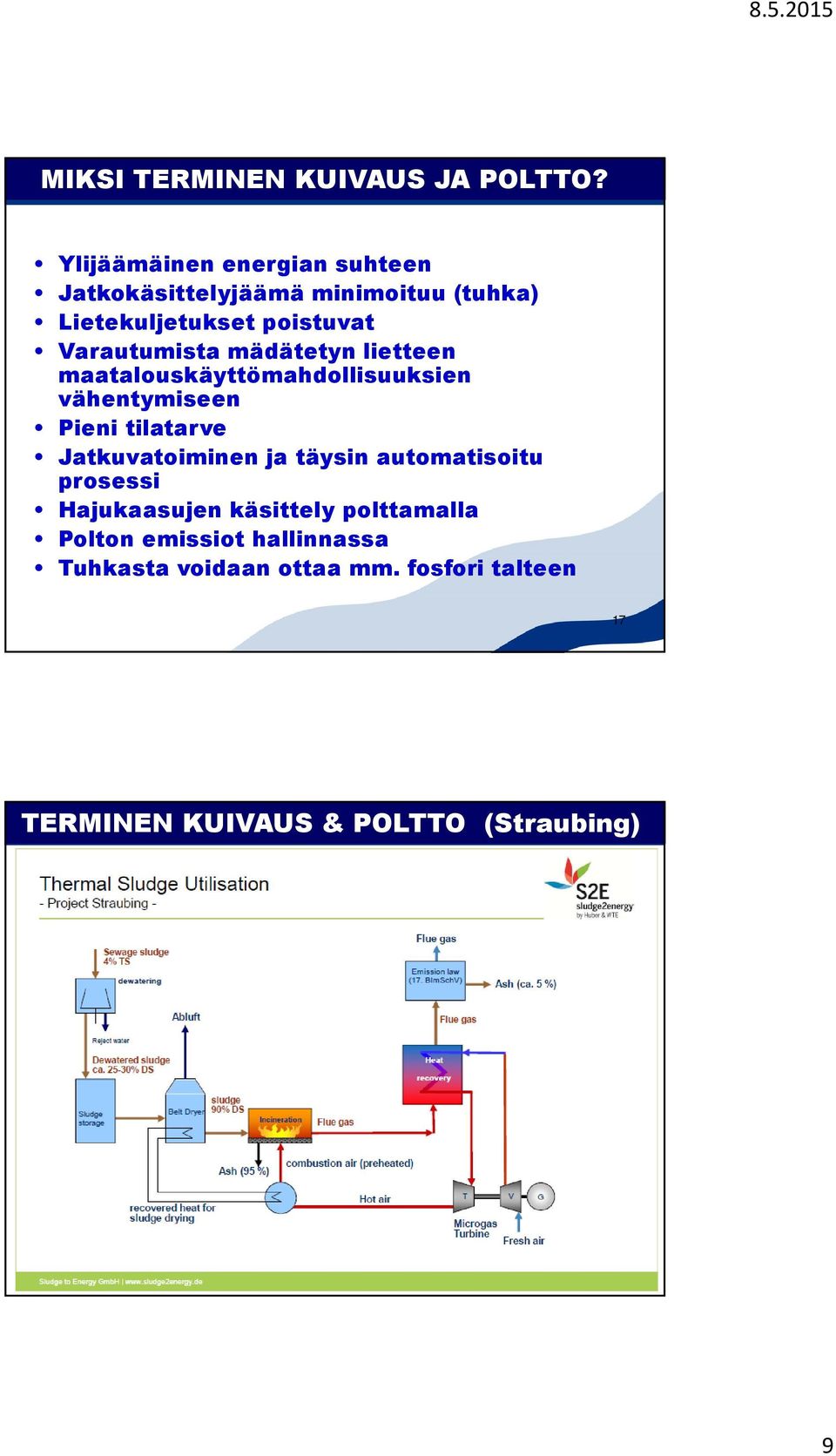

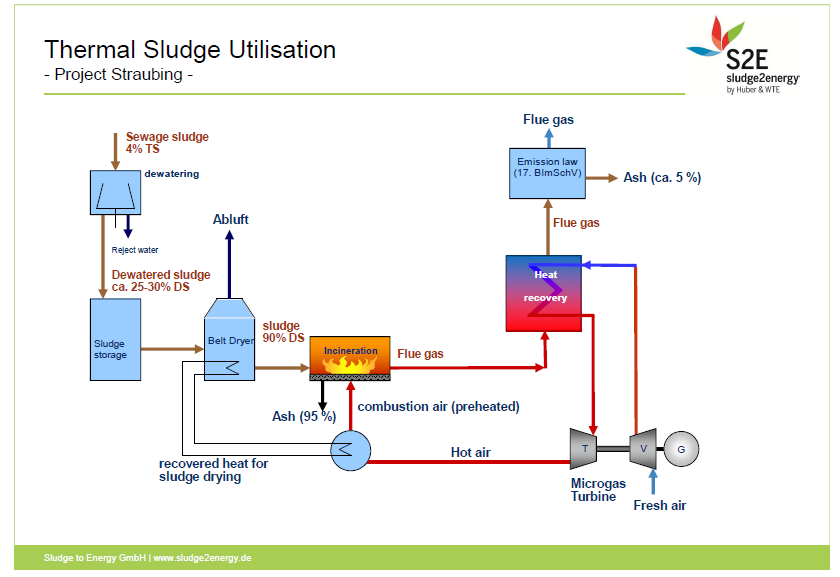

9 MIKSI TERMINEN KUIVAUS JA POLTTO? Ylijäämäinen energian suhteen Jatkokäsittelyjäämä minimoituu (tuhka) Lietekuljetukset poistuvat Varautumista mädätetyn lietteen maatalouskäyttömahdollisuuksien vähentymiseen Pieni tilatarve Jatkuvatoiminen ja täysin automatisoitu prosessi Hajukaasujen käsittely polttamalla Polton emissiot hallinnassa Tuhkasta voidaan ottaa mm. fosfori talteen 17 TERMINEN KUIVAUS & POLTTO (Straubing) 18 9

Varautumista mädätetyn lietteen maatalouskäyttömahdollisuuksien vähentymiseen Pieni tilatarve

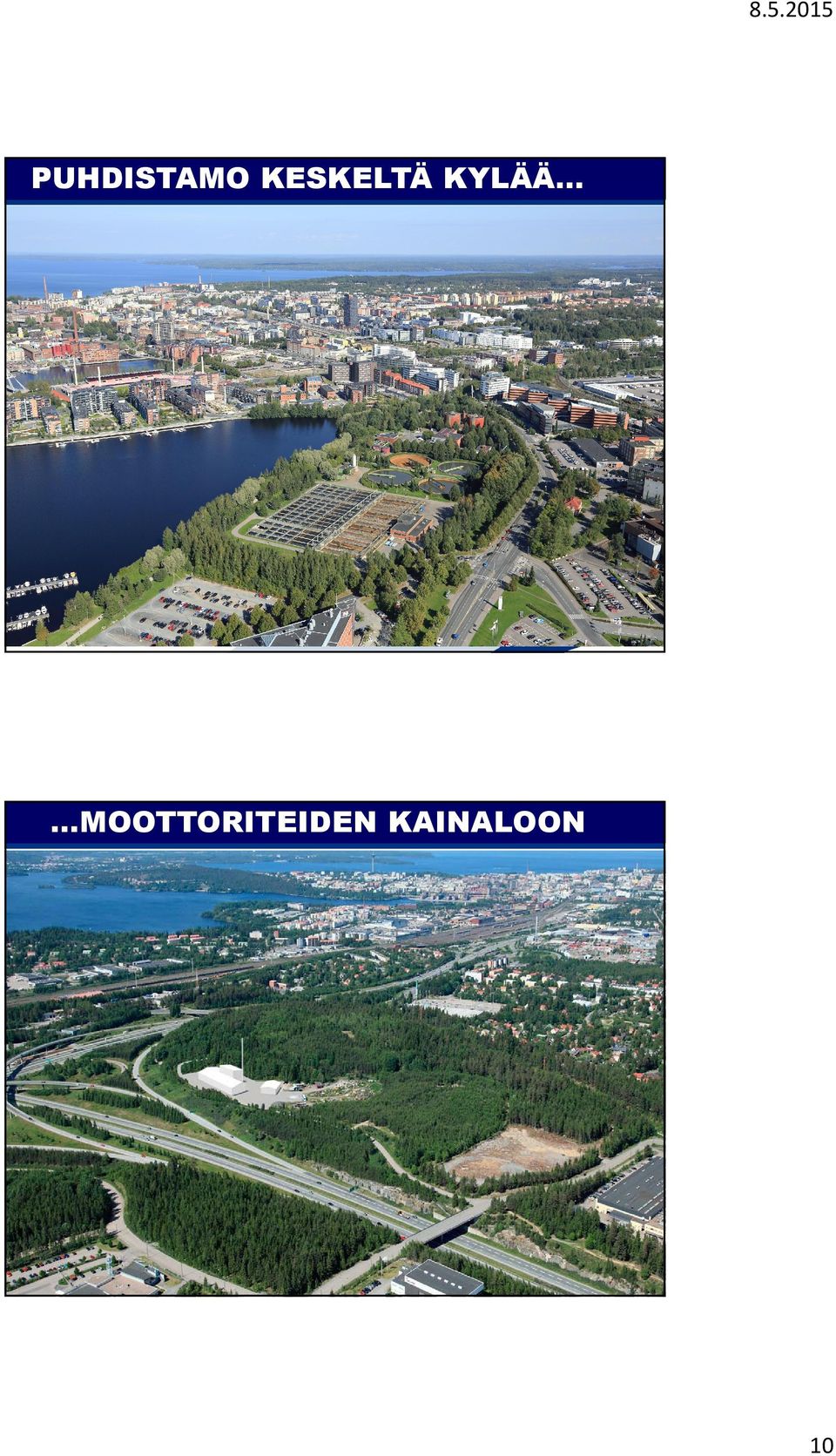

10 PUHDISTAMO KESKELTÄ KYLÄÄ 19 MOOTTORITEIDEN KAINALOON 20 10

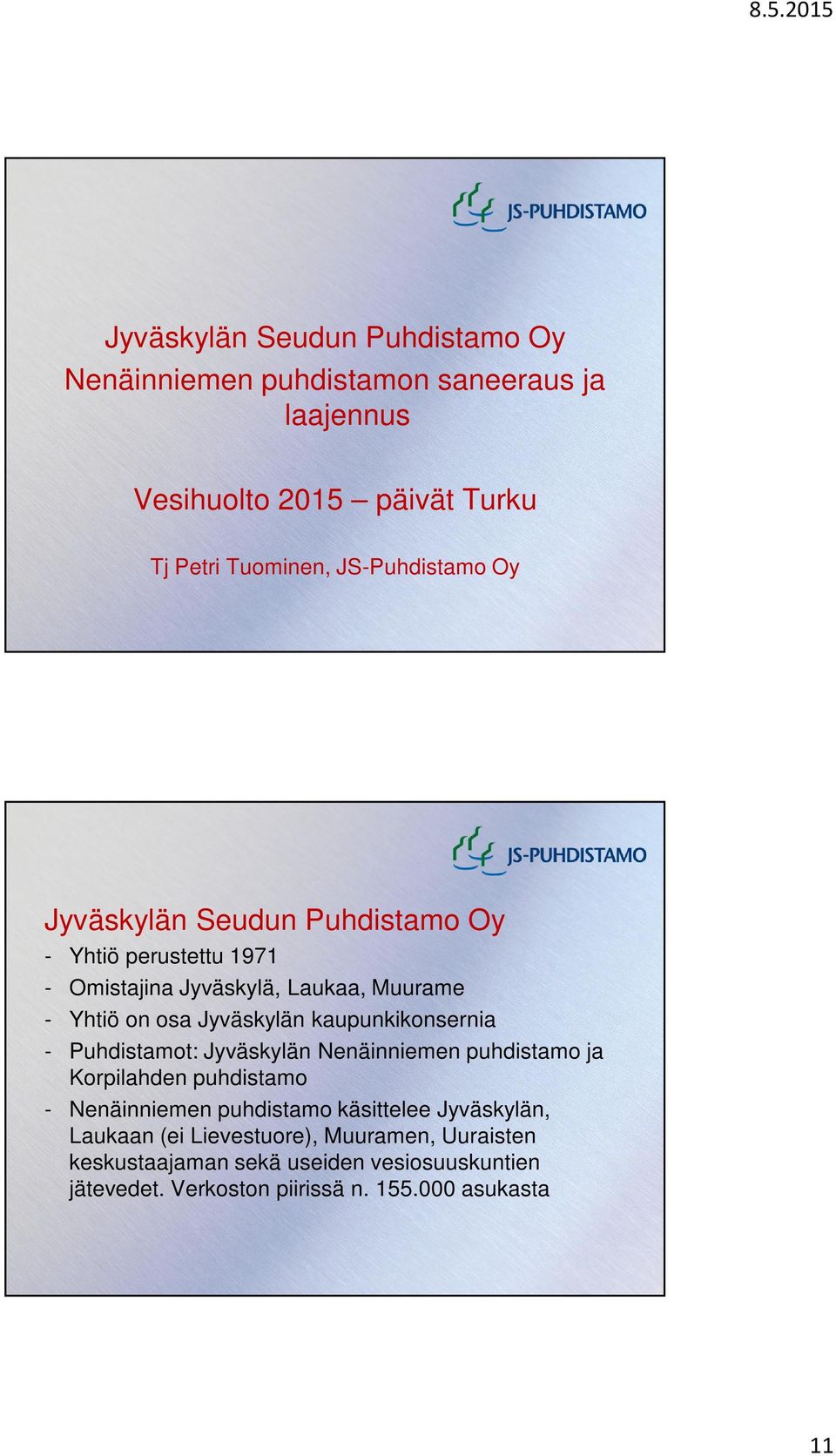

11 Jyväskylän Seudun Puhdistamo Oy Nenäinniemen puhdistamon saneeraus ja laajennus Vesihuolto 2015 päivät Turku Tj Petri Tuominen, JS-Puhdistamo Oy Jyväskylän Seudun Puhdistamo Oy - Yhtiö perustettu Omistajina Jyväskylä, Laukaa, Muurame - Yhtiö on osa Jyväskylän kaupunkikonsernia - Puhdistamot: Jyväskylän Nenäinniemen puhdistamo ja Korpilahden puhdistamo - Nenäinniemen puhdistamo käsittelee Jyväskylän, Laukaan (ei Lievestuore), Muuramen, Uuraisten keskustaajaman sekä useiden vesiosuuskuntien jätevedet. Verkoston piirissä n asukasta 11

kaupunkikonsernia - Puhdistamot: Jyväskylän Nenäinniemen puhdistamo ja Korpilahden puhdistamo - Nenäinniemen puhdistamo käsittelee

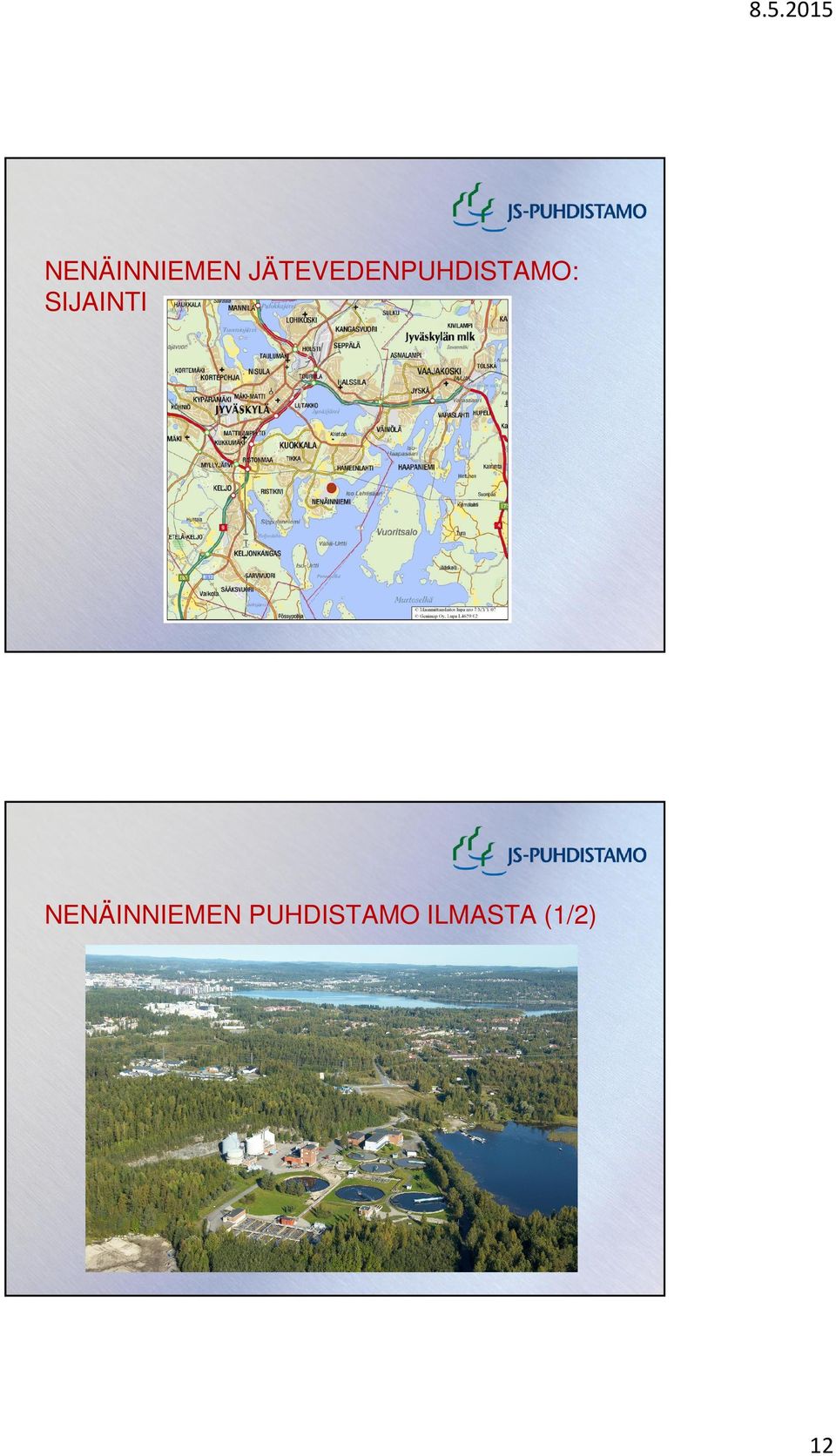

12 NENÄINNIEMEN JÄTEVEDENPUHDISTAMO: SIJAINTI NENÄINNIEMEN PUHDISTAMO ILMASTA (1/2) 12

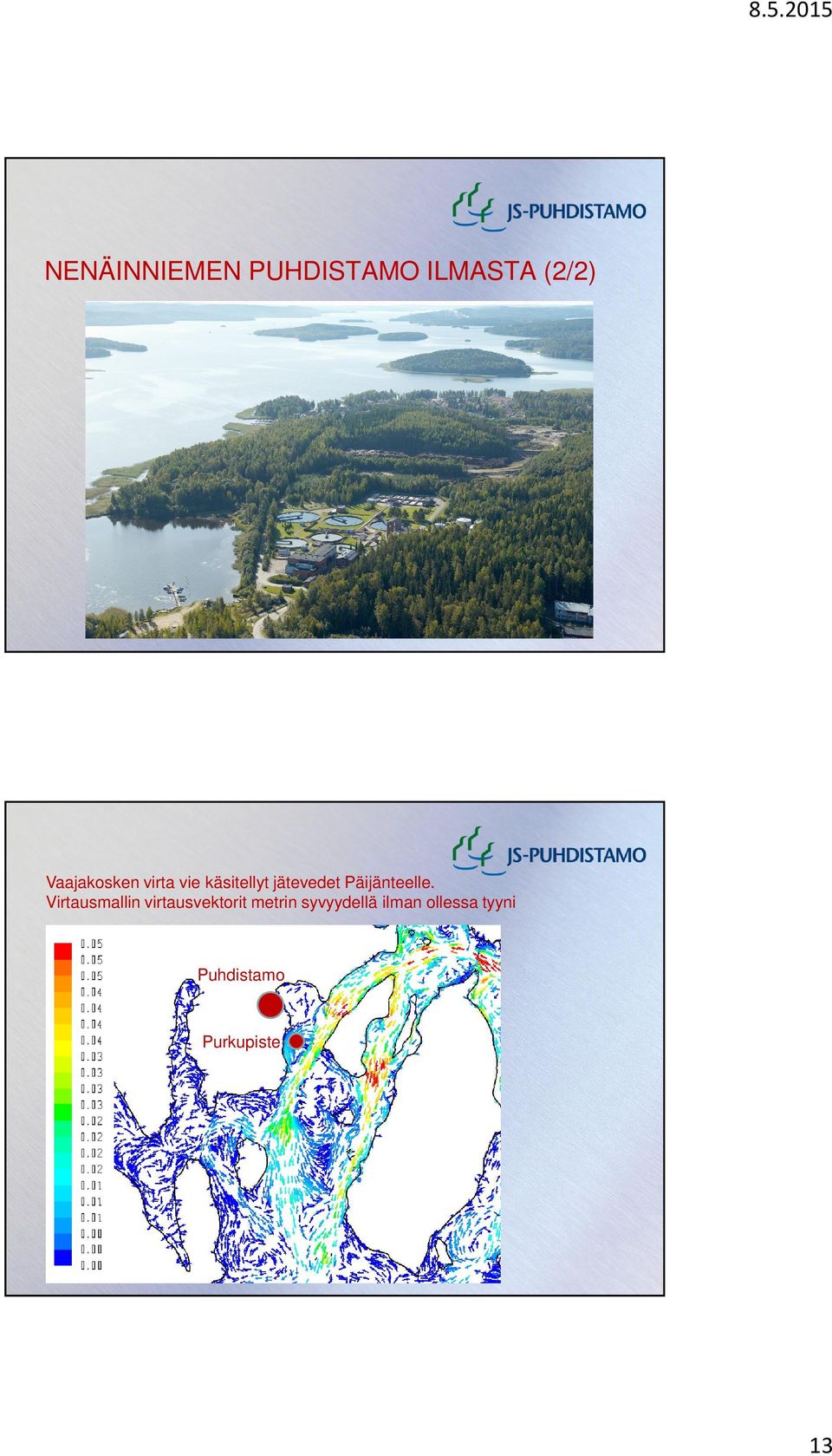

13 NENÄINNIEMEN PUHDISTAMO ILMASTA (2/2) Vaajakosken virta vie käsitellyt jätevedet Päijänteelle. Virtausmallin virtausvektorit metrin syvyydellä ilman ollessa tyyni Puhdistamo Purkupiste 13

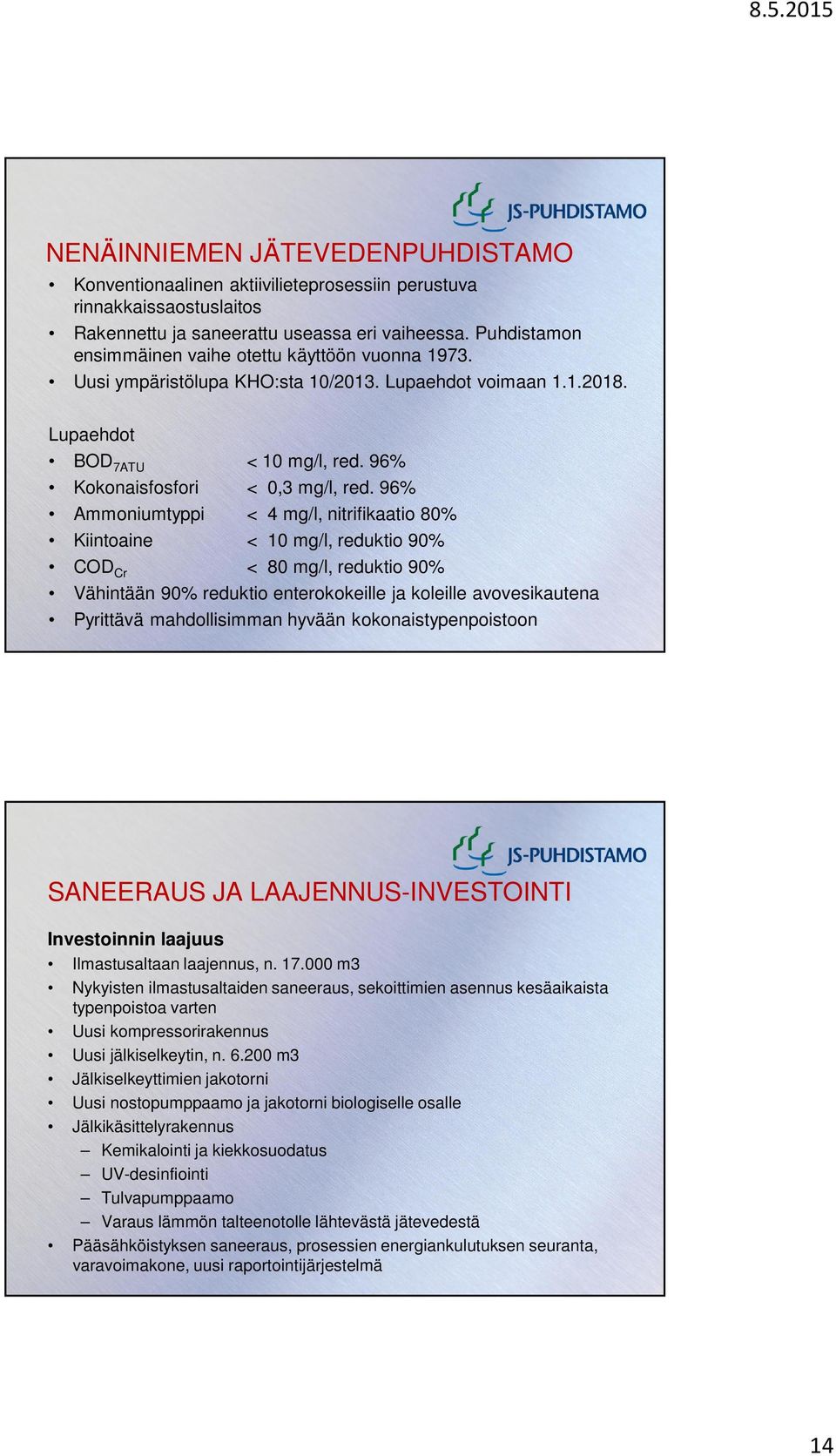

14 NENÄINNIEMEN JÄTEVEDENPUHDISTAMO Konventionaalinen aktiivilieteprosessiin perustuva rinnakkaissaostuslaitos Rakennettu ja saneerattu useassa eri vaiheessa. Puhdistamon ensimmäinen vaihe otettu käyttöön vuonna Uusi ympäristölupa KHO:sta 10/2013. Lupaehdot voimaan Lupaehdot BOD 7ATU < 10 mg/l, red. 96% Kokonaisfosfori < 0,3 mg/l, red. 96% Ammoniumtyppi < 4 mg/l, nitrifikaatio 80% Kiintoaine < 10 mg/l, reduktio 90% COD Cr < 80 mg/l, reduktio 90% Vähintään 90% reduktio enterokokeille ja koleille avovesikautena Pyrittävä mahdollisimman hyvään kokonaistypenpoistoon SANEERAUS JA LAAJENNUS-INVESTOINTI Investoinnin laajuus Ilmastusaltaan laajennus, n m3 Nykyisten ilmastusaltaiden saneeraus, sekoittimien asennus kesäaikaista typenpoistoa varten Uusi kompressorirakennus Uusi jälkiselkeytin, n m3 Jälkiselkeyttimien jakotorni Uusi nostopumppaamo ja jakotorni biologiselle osalle Jälkikäsittelyrakennus Kemikalointi ja kiekkosuodatus UV-desinfiointi Tulvapumppaamo Varaus lämmön talteenotolle lähtevästä jätevedestä Pääsähköistyksen saneeraus, prosessien energiankulutuksen seuranta, varavoimakone, uusi raportointijärjestelmä 14

96% Ammoniumtyppi < 4 mg/l, nitrifikaatio 80% Kiintoaine < 10 mg/l, reduktio 90% COD Cr < 80 mg/l, reduktio 90% Vähintään 90% reduktio enterokokeille ja koleille avovesikautena Pyrittävä

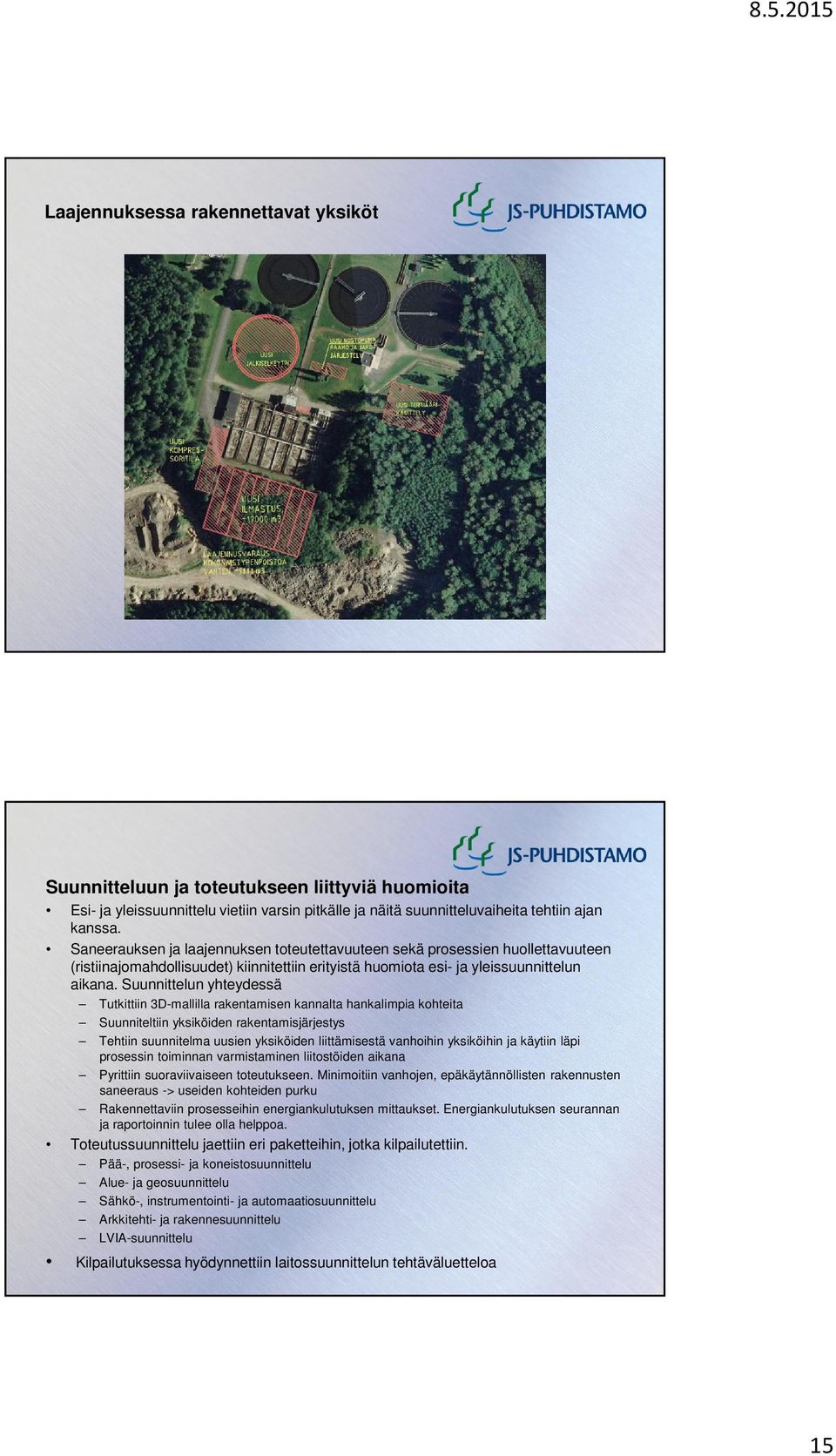

15 Laajennuksessa rakennettavat yksiköt Suunnitteluun ja toteutukseen liittyviä huomioita Esi- ja yleissuunnittelu vietiin varsin pitkälle ja näitä suunnitteluvaiheita tehtiin ajan kanssa. Saneerauksen ja laajennuksen toteutettavuuteen sekä prosessien huollettavuuteen (ristiinajomahdollisuudet) kiinnitettiin erityistä huomiota esi- ja yleissuunnittelun aikana. Suunnittelun yhteydessä Tutkittiin 3D-mallilla rakentamisen kannalta hankalimpia kohteita Suunniteltiin yksiköiden rakentamisjärjestys Tehtiin suunnitelma uusien yksiköiden liittämisestä vanhoihin yksiköihin ja käytiin läpi prosessin toiminnan varmistaminen liitostöiden aikana Pyrittiin suoraviivaiseen toteutukseen. Minimoitiin vanhojen, epäkäytännöllisten rakennusten saneeraus -> useiden kohteiden purku Rakennettaviin prosesseihin energiankulutuksen mittaukset. Energiankulutuksen seurannan ja raportoinnin tulee olla helppoa. Toteutussuunnittelu jaettiin eri paketteihin, jotka kilpailutettiin. Pää-, prosessi- ja koneistosuunnittelu Alue- ja geosuunnittelu Sähkö-, instrumentointi- ja automaatiosuunnittelu Arkkitehti- ja rakennesuunnittelu LVIA-suunnittelu Kilpailutuksessa hyödynnettiin laitossuunnittelun tehtäväluetteloa 15

Suunnittelun yhteydessä Tutkittiin 3D-mallilla rakentamisen kannalta hankalimpia kohteita Suunniteltiin yksiköiden rakentamisjärjestys Tehtiin suunnitelma uusien yksiköiden liittämisestä vanhoihin

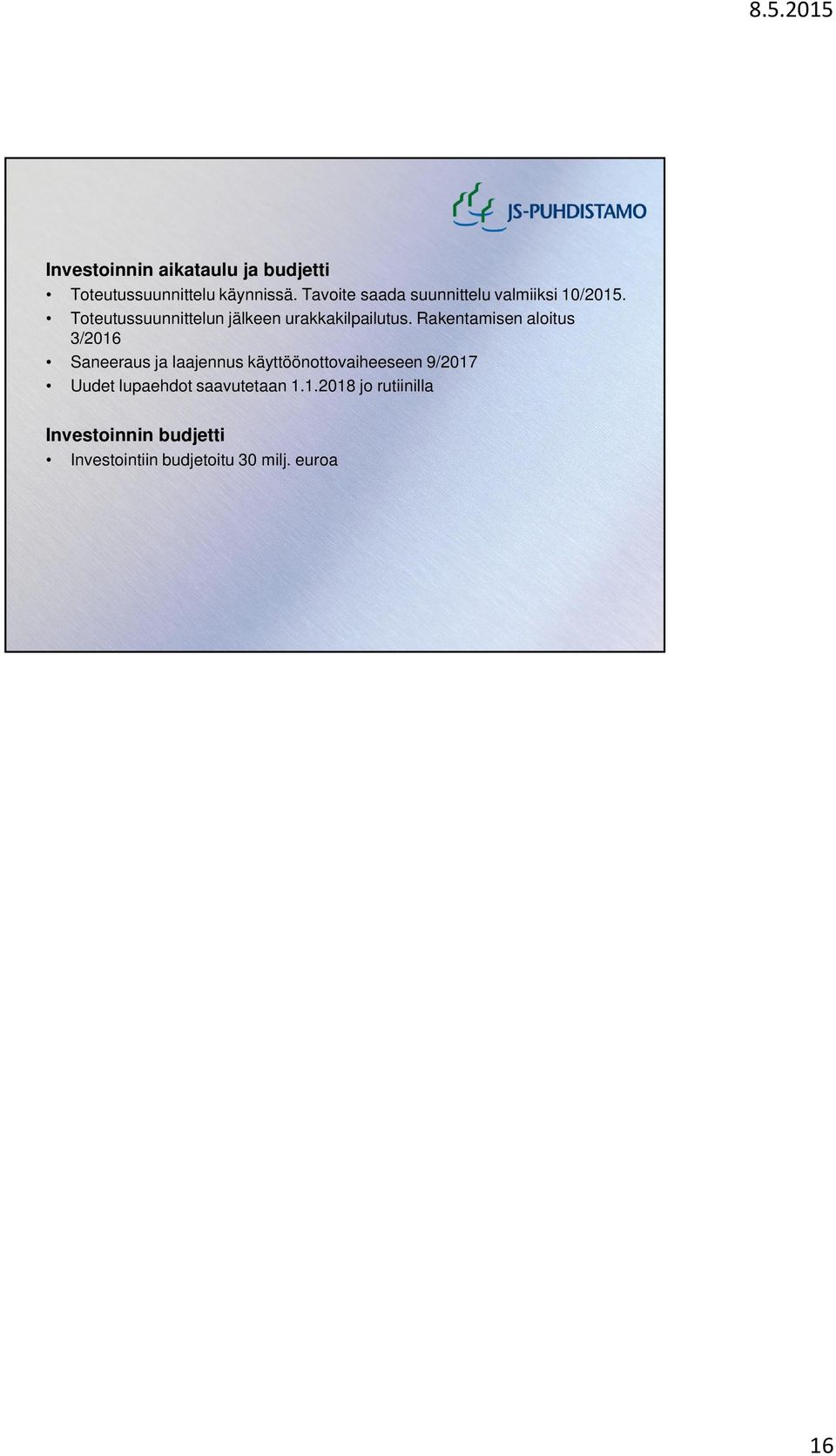

16 Investoinnin aikataulu ja budjetti Toteutussuunnittelu käynnissä. Tavoite saada suunnittelu valmiiksi 10/2015. Toteutussuunnittelun jälkeen urakkakilpailutus. Rakentamisen aloitus 3/2016 Saneeraus ja laajennus käyttöönottovaiheeseen 9/2017 Uudet lupaehdot saavutetaan jo rutiinilla Investoinnin budjetti Investointiin budjetoitu 30 milj. euroa 16

Toteutussuunnittelun jälkeen urakkakilpailutus.
