1 Biosuodatus RAITA biomoduulilla Passiivinen jätevesijärjestelmä Jätevedenpuhdistus BioModuuleilla Kaksoisviemäröintijärjestelmät Saostuskaivot Umpisäiliöt Fosforinpoisto Suojele ympäristöäsi seuraaville sukupolville! EV- ja AQ- kompostoivat ja biologiset wc:t sisälle Istuimet sivuilla 5 ja 6 - säiliöt sivuilla 6-7 EV-kompostoivat wc:t ulkorakennukseen Laitteet ja rakennukset sivuilla Saostuskaivo + suodatus Umpisäiliöt 1 (12) Saostuskaivo + Imeytys

0400 912 111 helpdesk@ RAIDAN BioModuulit! BioModuulit toimivat kasvualustana mikrobeille. Jätevesien esikäsittelynä käytetään yleisimmin saostuskaivo-, BioBox-, HS-, tai PA käsittelyä.

2 RAIDAN BioModuulit! BioModuulit toimivat kasvualustana mikrobeille. Jätevesien esikäsittelynä käytetään yleisimmin saostuskaivo-, BioBox-, HS-, tai PA käsittelyä. Rakenteensa ansiosta BioModuulit varmistavat biologisille puhdistukselle suuren pinta-alan kasvualustana sekä hyvän ilmankierron. BioModuulit soveltuvat imeytykseen ja suodatukseen - kenttä on 30 % (alle 10 m2) perinteisen kentän (yli 30 m2) koosta: RAITA biomoduulissa on eniten pinta-alaa - yhden moduulin biokerroksen pinta-ala on 16 m2 (eli muihin biomoduuleihin verrattaessa se on 40 % % enemmän). Olemme toimittaneet satoja biomoduulipuhdistamoita Suomeen - ensimmäiset järjestelmät jo Laitteistoja on saatavilla erikokoisia (5-150 PE (henkilöä)) Puhdistuksen tehostaminen: Biomoduulien biologista puhdistusta voidaan tehostaa - pilaantumiselle herkillä alueilla kaikkia jätevesiä (wc+harmaat) puhdistettaessa käytetään FB yksikköä - FB yksikkö annostelee kemikaalin vesimäärän mukaan ja saostaa fosforin sakokaivolietteen joukkoon. Käyttökulut: Erittäin pienet käyttökustannukset, käyttöikä on noin vuotta ja sähköä ei tarvita. Huolto: Passivista menetelmää ei tarvitse huoltaa. Esikäsittelymenetelmää (saostuskaivo tai BioBox XL) huolletaan sen huolto-ohjeen mukaisesti. Puhdistustehokkuus: Sekajätevesiä puhdistettaessa puhdistustehokkuus riittää kaikille normaalialueille, FB fosforin poistolla tehostettuna myös ranta- ja pohjavesialueille. Puhdistusmenetelmä: Orgaaninen aines ja ravinneaineet poistetaan biologisesti - biosuodatus (biofilmi) menetelmällä. Biomoduulijärjestelmän puhdistusteho on riittävä harmaiden vesien puhdistamiseen kaikilla alueilla. Saostuskaivo + suodatus Saostuskaivo + FB RAITA ENVIRONMENT (12)

3 Tehokas passiivinen jätevesijärjestelmä Moduulit voidaan vaihtaa Tietoa erilaisista jätevesien puhdismenetelmistä RAITA BIOMODUULI KAKSOISVIEMÄRÖINTI MAAPERÄKÄSITTELY Hyviä puolia: - Yksinkertainen järjestelmä - Mahtuu pienempään tilaan - Helppo asentaa - Ei hajuongelmia - Pienet käyttökulut - Hyvä puhdistustulos - Moduulit vaihdettavia Huonoja puolia: -Rajattu käyttöikä (15-30 vuotta) Hyviä puolia: - Yksinkertainen järjestelmä Huonoja puolia: - Kallis hankkia (2 järjestelmää) - Kallis käyttää (kuluja jätteenkäsittelystä, lietetyhjennykset (2-4kk:n välein) - Vaatii kaksoisviemäröinnin - Kuormittaa kunnallista järjestelmää Hyviä puolia: - Ei vaadi muita hankintoja kuin sakokaivot ja maata - Voidaan asentaa niin syvälle, ettei tarvitse eristää - Yksinkertainen järjestelmä Huonoja puolia: - Ei mahdu kaikkialle - Ei hyväksytä kaikkialle - Suuret ja monimutkaiset asennukset - Kallis hankkia, kallis käyttää - Lyhyt käyttöikä - Kuormittaa kunnallista järjestelmää - Maaperäkäsittelyä ei voi huoltaa 3 (12)

0400 912 111 helpdesk@ RAITA BioModuuli 1 Täyttömaa / Soil / Mark 2 Eriste / Insulation / Isolering 3 Suodatinkangas / Filter fabric / Filter tyg 4 Jakoputkisto / Distribution Piping / Spridar rör

ei hienoainesta) 7 Keräyskerros / Collection layer / Insamling lager 250 mm (8-16 tai 12-24 sepeli) 8 Keräysputki / Collection piping / Insamling rör, min 5 mm /m 9 Keräyskaivo / Collection well /

4 RAITA BioModuuli 1 Täyttömaa / Soil / Mark 2 Eriste / Insulation / Isolering 3 Suodatinkangas / Filter fabric / Filter tyg 4 Jakoputkisto / Distribution Piping / Spridar rör 1-10 mm/m 5 BioModuuli / Biomodul / Biomodul 6 Maasuodatushiekka / Filter sand / Filter sand 500 mm (2-5 mm) (huom! ei hienoainesta) 7 Keräyskerros / Collection layer / Insamling lager 250 mm (8-16 tai sepeli) 8 Keräysputki / Collection piping / Insamling rör, min 5 mm /m 9 Keräyskaivo / Collection well / Insamling brunn 10 Jakoputkiston tuuletus / Distribitution piping ventilation / Spridarrör ventilation 11 Keräysputkiston tuuletus / Collection piping ventilation / Insamlingrör ventilation (12) RAITA ENVIRONMENT

5 P 1 KEM helpdesk@ RAITA BioModuuli Tehokas passiivinen jätevesijärjestelmä Moduulit voidaan vaihtaa RAITA FB Fosforin poistoon (a) RAITA biomoduulikenttä -FB kemiallisella saostuksella (12)

Ei kuormita kunnan jätevesiä 0400 912 111 helpdesk@

vesille saatavilla lietteenkuivatusvaunu Ei sähköä

Sakokaivot harmaiden - jätevesien esikäsittelyyyn

(rotaatiovalettu) kestävyys testattu standardin EN

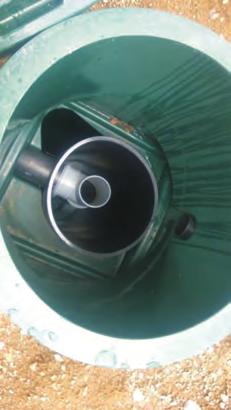

6 Ei kuormita kunnan jätevesiä VALMIIT SAOSTUSKAIVOT harmaille vesille Harmaille vesille saatavilla lietteenkuivatusvaunu Ei sähköä Kapasiteetti 5 käyttäjää, myös suurempia malleja Sakokaivot harmaiden - jätevesien esikäsittelyyyn Säiliöt 5,3 m3 saakka ovat (PE) muovia (rotaatiovalettu) kestävyys testattu standardin EN VTT -S mukaisesti. RAITA ENVIRONMENT (12)

7 Ei kuormita kunnan jätevesiä MODUULIRAKENTEISET saostuskaivot sekajätevesille Ei sähköä Kapasiteetti 5 käyttäjää, myös suurempia malleja Sakokaivot sekajätevesien - esikäsittelyyyn 7 (12)

0400 912 111 helpdesk@ RAITA umpisäiliöitä PE

3 (rotaatiovalettu) kestävyys testattu 0,45 m 3

0,45 1,3 2 5,3 Leveys - Syvyys - Pituus -

1200 mm 900 mm 900 mm 2400 mm 900 mm 1500 mm

8 RAITA umpisäiliöitä PE muovisäiliöt Pintahälytin (langaton) 1,3 m 3 2 m 3 (rotaatiovalettu) kestävyys testattu 0,45 m 3 5,3 m 3 Säiliöt 5,3 m3 saakka ovat (PE) muovia standardin EN VTT -S mukaisesti. 0,45 1,3 2 5,3 Leveys - Syvyys - Pituus - Tuloputki - Korkeus 600 mm 600 mm 2400 mm 600 mm 1200 mm 900 mm 900 mm 2400 mm 900 mm 1500 mm 1200 mm 1200 mm 2000 mm 1200 mm 1900 mm 1850 mm 2120 mm 1850 mm 2120 mm 2810 mm RAITA ENVIRONMENT (12)

9 RAITA umpisäiliöitä Erikoisvalmisteiset lasikuitusäiliöt Leveys - Syvyys - Pituus - Tuloputki - Korkeus 1500 mm 1500 mm 3800 mm 1500 mm 2500 mm 1800 mm 1800 mm 4500 mm 1800 mm 2800 mm 1800 mm 1800 mm 6500 mm 1800 mm 2800 mm Säiliöt 6 m3 ja suuremmat ovat lasikuitua. Ne on valmistettu standardien EVS-EN 976-1:2000, EVS-EN 976-2:2000 mukaisesti. 6 m 3 10 m 3 16 m 3 Toimitamme myös suurempia ja erityismitoilla valmistettuja säiliöitä. 9 (12)

10 Ympäristöystävälliset wc:t kaikkiin tarpeisiin IN (3) (1) (4) IN (2) 0,5-3 ASENNUS 1. Putkiliitännät, Ilmanvaihto: Kiinteistön jätevesiviemäriputki liitetään esikäsittelyyn (Biomoduulikenttää, Saostuskaivo tai muulaite) tuloliitäntään ja esikäsittely laitteesta poistuva putki liitetään BioModuuli järjestelmän jakoputkeen. Suurissa järjestelmissä (useampimoduulirivi) voidaan käyttää myös jakokaivoa ennen moduulikenttää. Moduulissa käsitelty vesi joko imeytetään maahan (1) tai kerätään kokoomaputkella (2) johdettavaksi ojaan. Moduulijärjestelmä tuulettuu esikäsittelylaitteen kautta rakennuksen katolle (3), tai erillisellä haaralla maanpinnalle( 4). 2. Maarakennus Biomoduulikenttä täytyy suojata valumavesiltä (esim. ojilla) Kentän päällä ei saa olla tietä, puita, isoja pensaita. 3. Eristäminen: Jos Biomoduulikenttää käytetään ympäri vuoden, kannattaa se suojata jäätymiseltä. Maahan asennetun järjestelmän (1) eristämiseksi on riittävää eristää tuloviemäri esikäsittelyyn, biomoduulikenttä ja lähtöviemäri vaakatasoon asennetulla lämpöeristyslevyllä. Eristys asennetaan riittävästi säiliöiden ja kentän ulkopuolelle (min 500 mm). Normaalisti maanlämpö ja tulevan jäteveden lämpö riittää pitämään kentän sulana eristekerroksen alapuolella. Lämpökaapelia voidaan käyttää erityisen vaikeissa olosuhteissa. 10 (12)

11 ) min 50 cm min 50 cm Ympäristöystävälliset wc:t kaikkiin tarpeisiin 3) 4) 3) 2) 1) 1) HOITAMINEN, HUOLTO; 2. Hoito;, BioModuuli järjestelmää kutsutaan passiiviseksi puhdistusjärjestelmäksi, järjestelmää hoidetaan huoltamalla järjestelmän esikäsittelyä. Hoitoon kuuluu järjestelmän tarkkailu. 3. Huolto; Saostuskaivoa (1) käytettäessä tyhjennetään se riittävän usein lietteestä (yleensä1-3 kertaa vuodesssa) (poistuvan veden suodatin (2) puhdistetaan). BioBox laitteistoa käytettäessä puhdistetaan suodattimen riittävän usein. BioModuuleilla on pitkä käyttöikä (10-25 vuotta) jonka jälkeen ne voidaan vaihtaa uuteen tai vanhan kentän vieraan voidaan rakentaa uusi kenttä. Tukoksia, joita on aiheutunut esimerkiksi jäätymisen, liialllisen lietteen tai myrkytykse johdosta voidaan myös poistaa huuhtelemalla järjestelmää jakoputken kautta (3). Huollon tarve huomataan huonontuneena suodatuskapasiteettinä (vesi ei läpäise moduuleita) (4). 11 (12)

12 Passiivinen jätevesijärjestelmä Ympäristöystävälliset wc:t kaikkiin tarpeisiin JÄLLEENMYYNTI! Katso www. sivulta sopiva jälleenmyyjä lähistöltäsi. Sieltä löydät myös tarkemmat asennus - ja käyttöohjeet. Biomoduulit, saostuskaivot, umpisäiliöt, fb Versio: RAITA ENVIRONMENT
