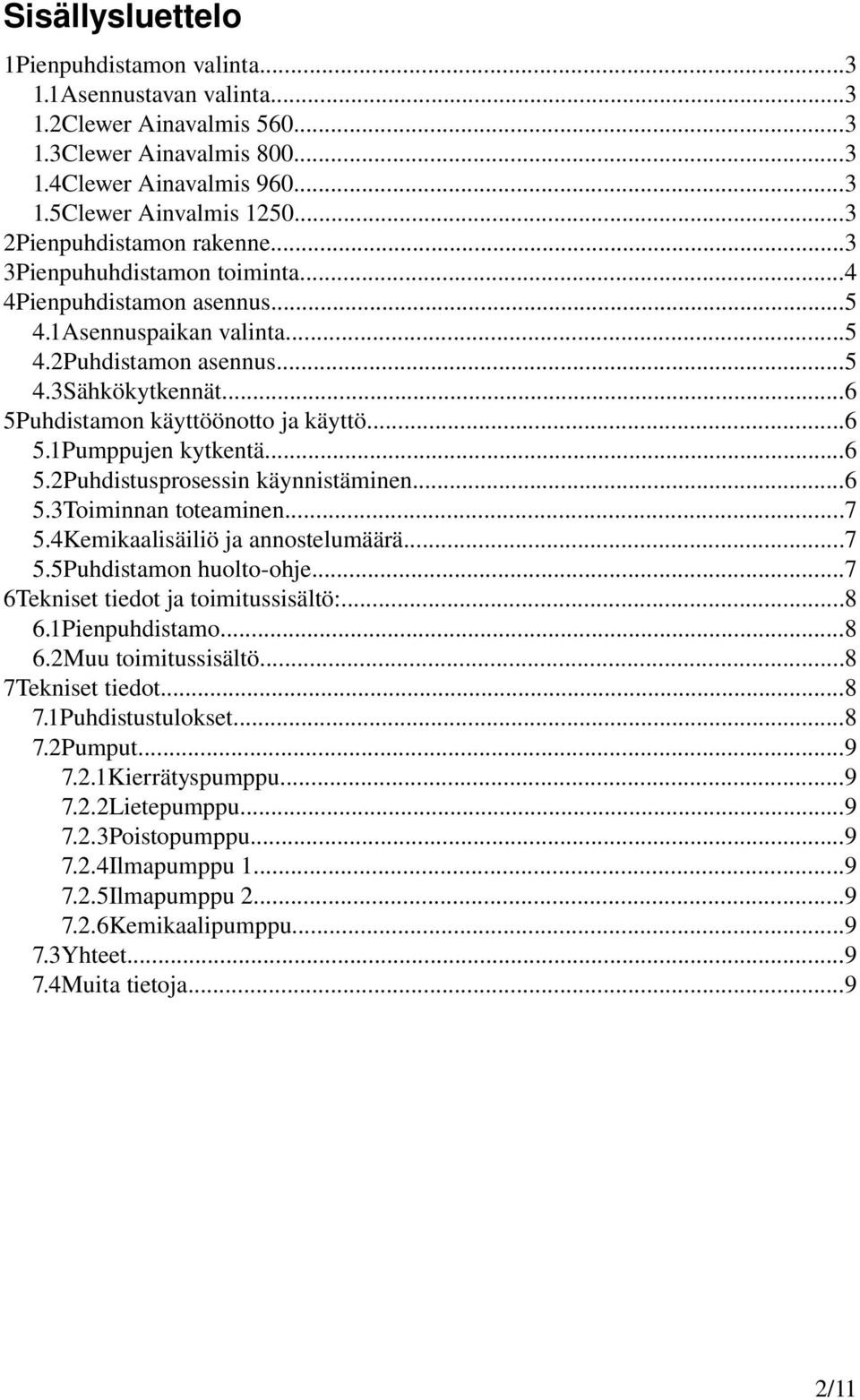

2 Sisällysluettelo 1Pienpuhdistamon valinta Asennustavan valinta Clewer Ainavalmis Clewer Ainavalmis Clewer Ainavalmis Clewer Ainvalmis Pienpuhdistamon rakenne...3 3Pienpuhuhdistamon toiminta...4 4Pienpuhdistamon asennus Asennuspaikan valinta Puhdistamon asennus Sähkökytkennät...6 5Puhdistamon käyttöönotto ja käyttö Pumppujen kytkentä Puhdistusprosessin käynnistäminen Toiminnan toteaminen Kemikaalisäiliö ja annostelumäärä Puhdistamon huolto-ohje...7 6Tekniset tiedot ja toimitussisältö: Pienpuhdistamo Muu toimitussisältö...8 7Tekniset tiedot Puhdistustulokset Pumput Kierrätyspumppu Lietepumppu Poistopumppu Ilmapumppu Ilmapumppu Kemikaalipumppu Yhteet Muita tietoja...9 2/11

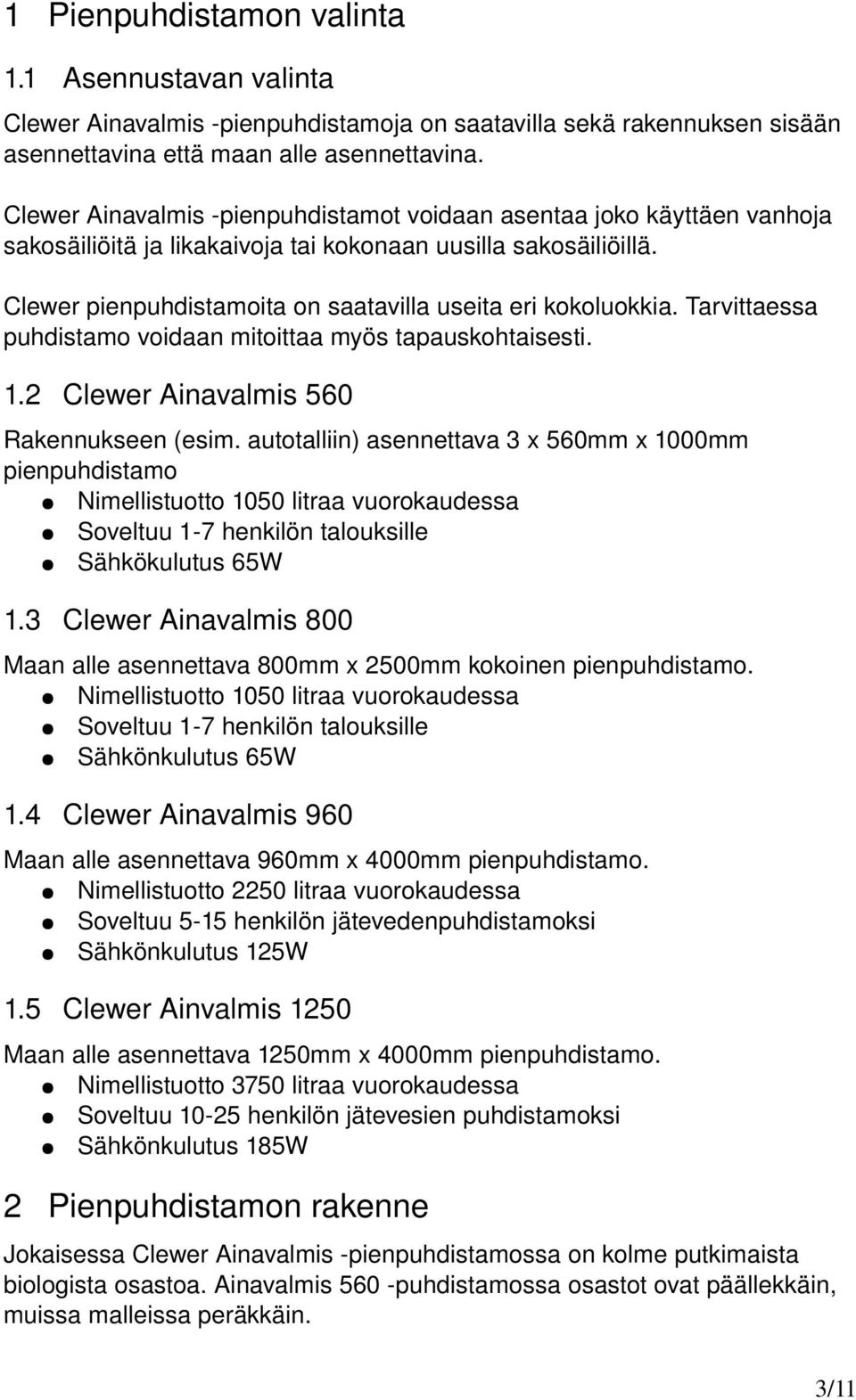

3 1 Pienpuhdistamon valinta 1.1 Asennustavan valinta Clewer Ainavalmis -pienpuhdistamoja on saatavilla sekä rakennuksen sisään asennettavina että maan alle asennettavina. Clewer Ainavalmis -pienpuhdistamot voidaan asentaa joko käyttäen vanhoja sakosäiliöitä ja likakaivoja tai kokonaan uusilla sakosäiliöillä. Clewer pienpuhdistamoita on saatavilla useita eri kokoluokkia. Tarvittaessa puhdistamo voidaan mitoittaa myös tapauskohtaisesti. 1.2 Clewer Ainavalmis 560 Rakennukseen (esim. autotalliin) asennettava 3 x 560mm x 1000mm pienpuhdistamo Nimellistuotto 1050 litraa vuorokaudessa Soveltuu 1-7 henkilön talouksille Sähkökulutus 65W 1.3 Clewer Ainavalmis 800 Maan alle asennettava 800mm x 2500mm kokoinen pienpuhdistamo. Nimellistuotto 1050 litraa vuorokaudessa Soveltuu 1-7 henkilön talouksille Sähkönkulutus 65W 1.4 Clewer Ainavalmis 960 Maan alle asennettava 960mm x 4000mm pienpuhdistamo. Nimellistuotto 2250 litraa vuorokaudessa Soveltuu 5-15 henkilön jätevedenpuhdistamoksi Sähkönkulutus 125W 1.5 Clewer Ainvalmis 1250 Maan alle asennettava 1250mm x 4000mm pienpuhdistamo. Nimellistuotto 3750 litraa vuorokaudessa Soveltuu henkilön jätevesien puhdistamoksi Sähkönkulutus 185W 2 Pienpuhdistamon rakenne Jokaisessa Clewer Ainavalmis -pienpuhdistamossa on kolme putkimaista biologista osastoa. Ainavalmis 560 -puhdistamossa osastot ovat päällekkäin, muissa malleissa peräkkäin. 3/11

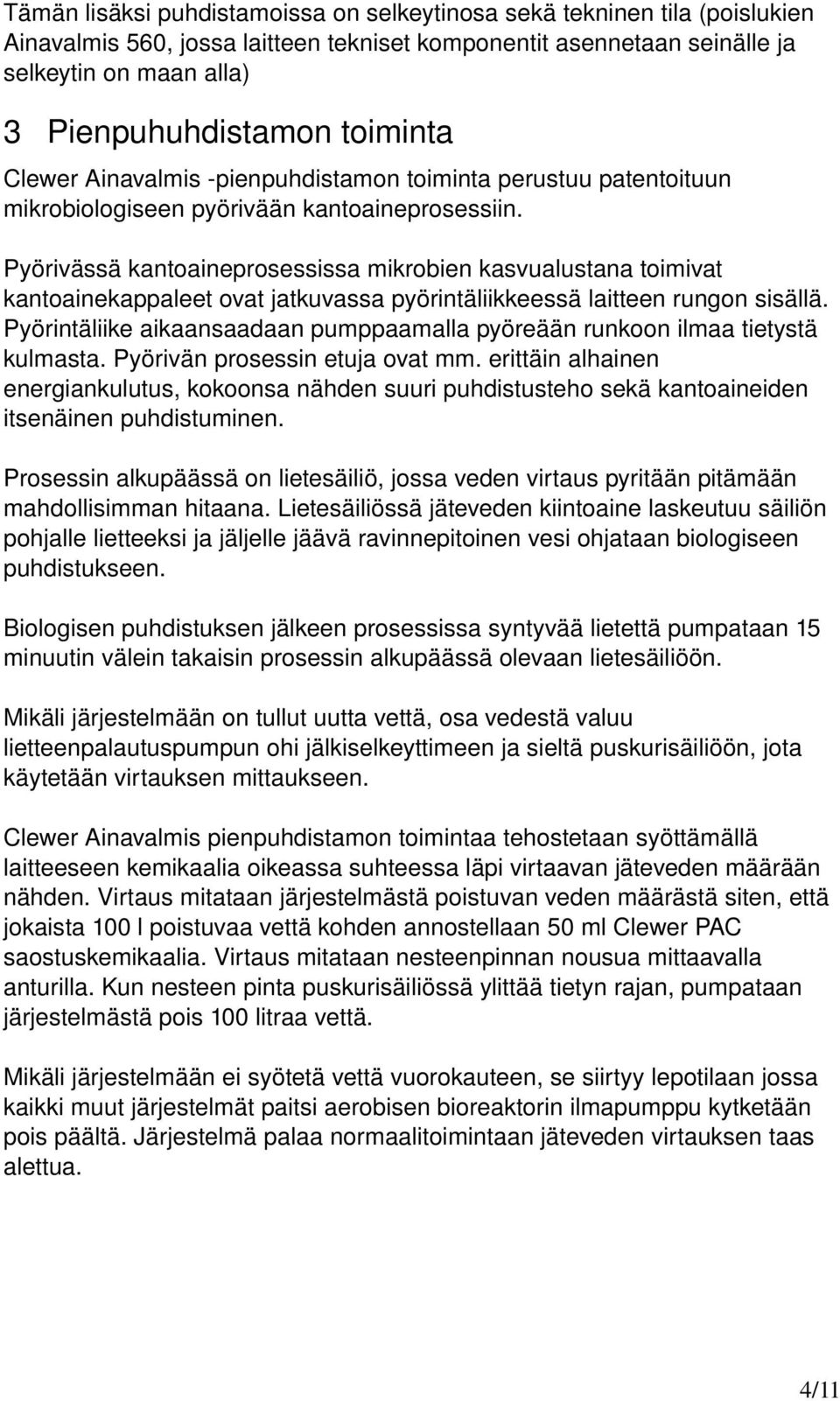

4 Tämän lisäksi puhdistamoissa on selkeytinosa sekä tekninen tila (poislukien Ainavalmis 560, jossa laitteen tekniset komponentit asennetaan seinälle ja selkeytin on maan alla) 3 Pienpuhuhdistamon toiminta Clewer Ainavalmis -pienpuhdistamon toiminta perustuu patentoituun mikrobiologiseen pyörivään kantoaineprosessiin. Pyörivässä kantoaineprosessissa mikrobien kasvualustana toimivat kantoainekappaleet ovat jatkuvassa pyörintäliikkeessä laitteen rungon sisällä. Pyörintäliike aikaansaadaan pumppaamalla pyöreään runkoon ilmaa tietystä kulmasta. Pyörivän prosessin etuja ovat mm. erittäin alhainen energiankulutus, kokoonsa nähden suuri puhdistusteho sekä kantoaineiden itsenäinen puhdistuminen. Prosessin alkupäässä on lietesäiliö, jossa veden virtaus pyritään pitämään mahdollisimman hitaana. Lietesäiliössä jäteveden kiintoaine laskeutuu säiliön pohjalle lietteeksi ja jäljelle jäävä ravinnepitoinen vesi ohjataan biologiseen puhdistukseen. Biologisen puhdistuksen jälkeen prosessissa syntyvää lietettä pumpataan 15 minuutin välein takaisin prosessin alkupäässä olevaan lietesäiliöön. Mikäli järjestelmään on tullut uutta vettä, osa vedestä valuu lietteenpalautuspumpun ohi jälkiselkeyttimeen ja sieltä puskurisäiliöön, jota käytetään virtauksen mittaukseen. Clewer Ainavalmis pienpuhdistamon toimintaa tehostetaan syöttämällä laitteeseen kemikaalia oikeassa suhteessa läpi virtaavan jäteveden määrään nähden. Virtaus mitataan järjestelmästä poistuvan veden määrästä siten, että jokaista 100 l poistuvaa vettä kohden annostellaan 50 ml Clewer PAC saostuskemikaalia. Virtaus mitataan nesteenpinnan nousua mittaavalla anturilla. Kun nesteen pinta puskurisäiliössä ylittää tietyn rajan, pumpataan järjestelmästä pois 100 litraa vettä. Mikäli järjestelmään ei syötetä vettä vuorokauteen, se siirtyy lepotilaan jossa kaikki muut järjestelmät paitsi aerobisen bioreaktorin ilmapumppu kytketään pois päältä. Järjestelmä palaa normaalitoimintaan jäteveden virtauksen taas alettua. 4/11

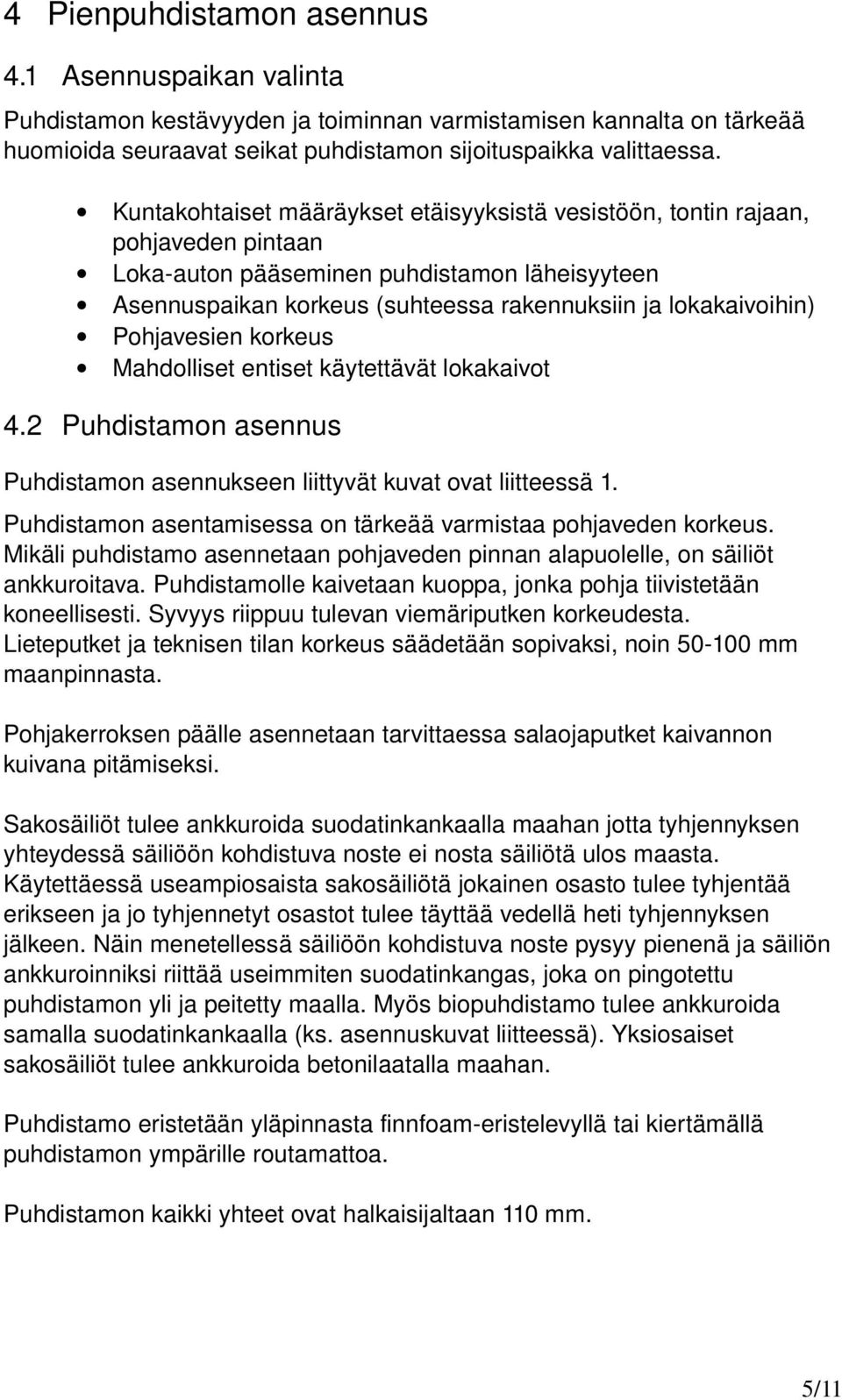

5 4 Pienpuhdistamon asennus 4.1 Asennuspaikan valinta Puhdistamon kestävyyden ja toiminnan varmistamisen kannalta on tärkeää huomioida seuraavat seikat puhdistamon sijoituspaikka valittaessa. Kuntakohtaiset määräykset etäisyyksistä vesistöön, tontin rajaan, pohjaveden pintaan Loka-auton pääseminen puhdistamon läheisyyteen Asennuspaikan korkeus (suhteessa rakennuksiin ja lokakaivoihin) Pohjavesien korkeus Mahdolliset entiset käytettävät lokakaivot 4.2 Puhdistamon asennus Puhdistamon asennukseen liittyvät kuvat ovat liitteessä 1. Puhdistamon asentamisessa on tärkeää varmistaa pohjaveden korkeus. Mikäli puhdistamo asennetaan pohjaveden pinnan alapuolelle, on säiliöt ankkuroitava. Puhdistamolle kaivetaan kuoppa, jonka pohja tiivistetään koneellisesti. Syvyys riippuu tulevan viemäriputken korkeudesta. Lieteputket ja teknisen tilan korkeus säädetään sopivaksi, noin mm maanpinnasta. Pohjakerroksen päälle asennetaan tarvittaessa salaojaputket kaivannon kuivana pitämiseksi. Sakosäiliöt tulee ankkuroida suodatinkankaalla maahan jotta tyhjennyksen yhteydessä säiliöön kohdistuva noste ei nosta säiliötä ulos maasta. Käytettäessä useampiosaista sakosäiliötä jokainen osasto tulee tyhjentää erikseen ja jo tyhjennetyt osastot tulee täyttää vedellä heti tyhjennyksen jälkeen. Näin menetellessä säiliöön kohdistuva noste pysyy pienenä ja säiliön ankkuroinniksi riittää useimmiten suodatinkangas, joka on pingotettu puhdistamon yli ja peitetty maalla. Myös biopuhdistamo tulee ankkuroida samalla suodatinkankaalla (ks. asennuskuvat liitteessä). Yksiosaiset sakosäiliöt tulee ankkuroida betonilaatalla maahan. Puhdistamo eristetään yläpinnasta finnfoam-eristelevyllä tai kiertämällä puhdistamon ympärille routamattoa. Puhdistamon kaikki yhteet ovat halkaisijaltaan 110 mm. 5/11

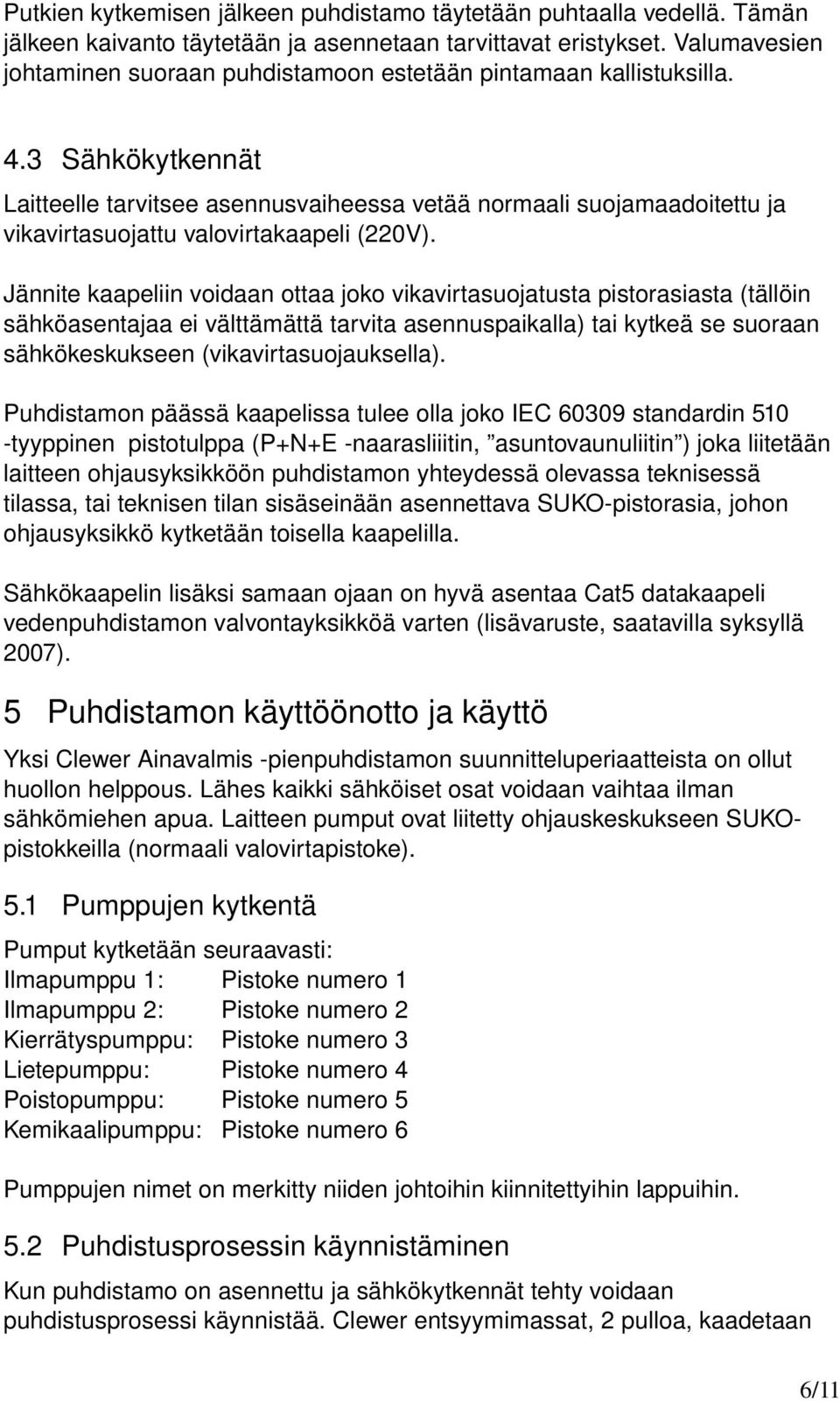

6 Putkien kytkemisen jälkeen puhdistamo täytetään puhtaalla vedellä. Tämän jälkeen kaivanto täytetään ja asennetaan tarvittavat eristykset. Valumavesien johtaminen suoraan puhdistamoon estetään pintamaan kallistuksilla. 4.3 Sähkökytkennät Laitteelle tarvitsee asennusvaiheessa vetää normaali suojamaadoitettu ja vikavirtasuojattu valovirtakaapeli (220V). Jännite kaapeliin voidaan ottaa joko vikavirtasuojatusta pistorasiasta (tällöin sähköasentajaa ei välttämättä tarvita asennuspaikalla) tai kytkeä se suoraan sähkökeskukseen (vikavirtasuojauksella). Puhdistamon päässä kaapelissa tulee olla joko IEC standardin 510 -tyyppinen pistotulppa (P+N+E -naarasliiitin, asuntovaunuliitin ) joka liitetään laitteen ohjausyksikköön puhdistamon yhteydessä olevassa teknisessä tilassa, tai teknisen tilan sisäseinään asennettava SUKO-pistorasia, johon ohjausyksikkö kytketään toisella kaapelilla. Sähkökaapelin lisäksi samaan ojaan on hyvä asentaa Cat5 datakaapeli vedenpuhdistamon valvontayksikköä varten (lisävaruste, saatavilla syksyllä 2007). 5 Puhdistamon käyttöönotto ja käyttö Yksi Clewer Ainavalmis -pienpuhdistamon suunnitteluperiaatteista on ollut huollon helppous. Lähes kaikki sähköiset osat voidaan vaihtaa ilman sähkömiehen apua. Laitteen pumput ovat liitetty ohjauskeskukseen SUKOpistokkeilla (normaali valovirtapistoke). 5.1 Pumppujen kytkentä Pumput kytketään seuraavasti: Ilmapumppu 1: Pistoke numero 1 Ilmapumppu 2: Pistoke numero 2 Kierrätyspumppu: Pistoke numero 3 Lietepumppu: Pistoke numero 4 Poistopumppu: Pistoke numero 5 Kemikaalipumppu: Pistoke numero 6 Pumppujen nimet on merkitty niiden johtoihin kiinnitettyihin lappuihin. 5.2 Puhdistusprosessin käynnistäminen Kun puhdistamo on asennettu ja sähkökytkennät tehty voidaan puhdistusprosessi käynnistää. Clewer entsyymimassat, 2 pulloa, kaadetaan 6/11

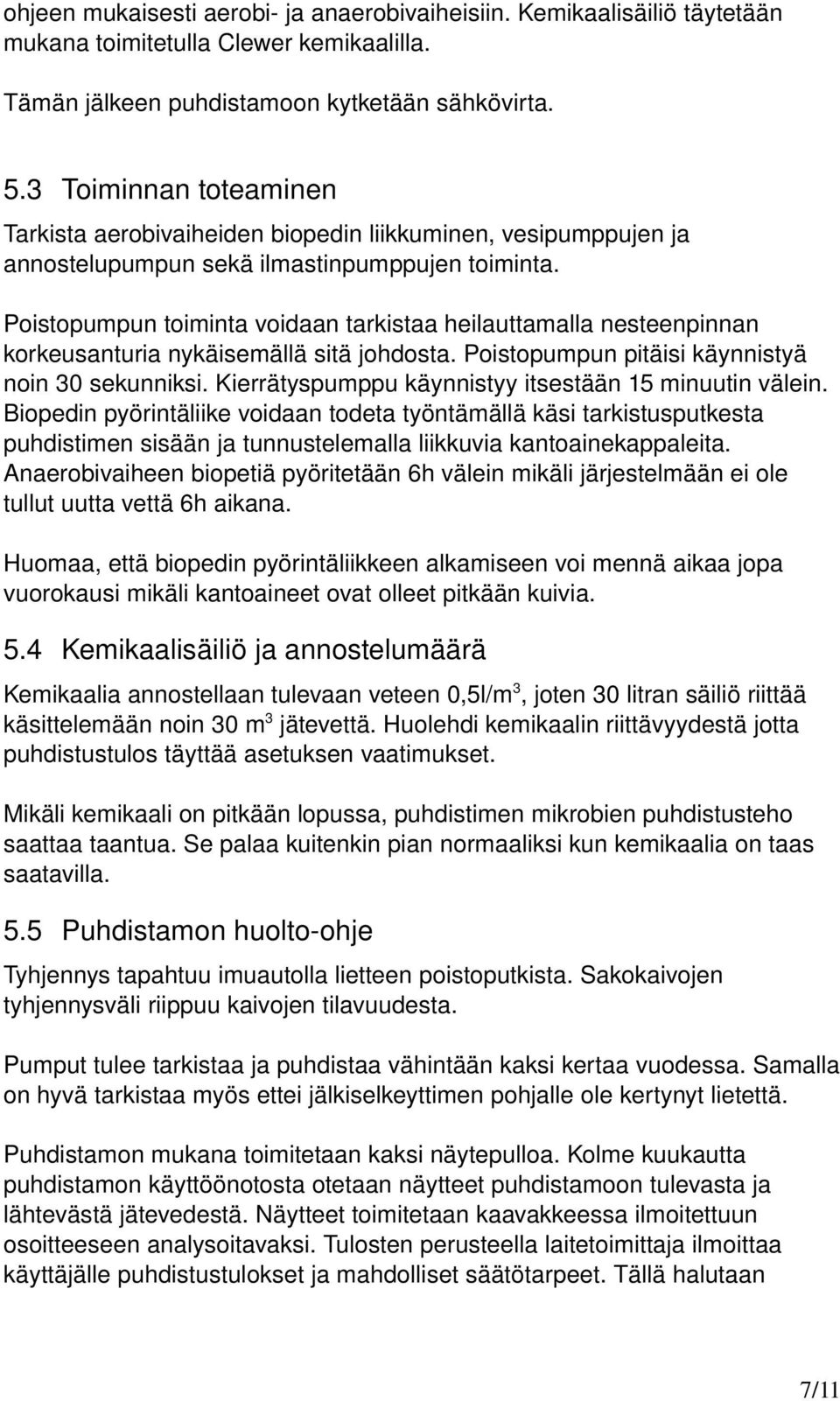

7 ohjeen mukaisesti aerobi- ja anaerobivaiheisiin. Kemikaalisäiliö täytetään mukana toimitetulla Clewer kemikaalilla. Tämän jälkeen puhdistamoon kytketään sähkövirta. 5.3 Toiminnan toteaminen Tarkista aerobivaiheiden biopedin liikkuminen, vesipumppujen ja annostelupumpun sekä ilmastinpumppujen toiminta. Poistopumpun toiminta voidaan tarkistaa heilauttamalla nesteenpinnan korkeusanturia nykäisemällä sitä johdosta. Poistopumpun pitäisi käynnistyä noin 30 sekunniksi. Kierrätyspumppu käynnistyy itsestään 15 minuutin välein. Biopedin pyörintäliike voidaan todeta työntämällä käsi tarkistusputkesta puhdistimen sisään ja tunnustelemalla liikkuvia kantoainekappaleita. Anaerobivaiheen biopetiä pyöritetään 6h välein mikäli järjestelmään ei ole tullut uutta vettä 6h aikana. Huomaa, että biopedin pyörintäliikkeen alkamiseen voi mennä aikaa jopa vuorokausi mikäli kantoaineet ovat olleet pitkään kuivia. 5.4 Kemikaalisäiliö ja annostelumäärä Kemikaalia annostellaan tulevaan veteen 0,5l/m 3, joten 30 litran säiliö riittää käsittelemään noin 30 m 3 jätevettä. Huolehdi kemikaalin riittävyydestä jotta puhdistustulos täyttää asetuksen vaatimukset. Mikäli kemikaali on pitkään lopussa, puhdistimen mikrobien puhdistusteho saattaa taantua. Se palaa kuitenkin pian normaaliksi kun kemikaalia on taas saatavilla. 5.5 Puhdistamon huolto-ohje Tyhjennys tapahtuu imuautolla lietteen poistoputkista. Sakokaivojen tyhjennysväli riippuu kaivojen tilavuudesta. Pumput tulee tarkistaa ja puhdistaa vähintään kaksi kertaa vuodessa. Samalla on hyvä tarkistaa myös ettei jälkiselkeyttimen pohjalle ole kertynyt lietettä. Puhdistamon mukana toimitetaan kaksi näytepulloa. Kolme kuukautta puhdistamon käyttöönotosta otetaan näytteet puhdistamoon tulevasta ja lähtevästä jätevedestä. Näytteet toimitetaan kaavakkeessa ilmoitettuun osoitteeseen analysoitavaksi. Tulosten perusteella laitetoimittaja ilmoittaa käyttäjälle puhdistustulokset ja mahdolliset säätötarpeet. Tällä halutaan 7/11

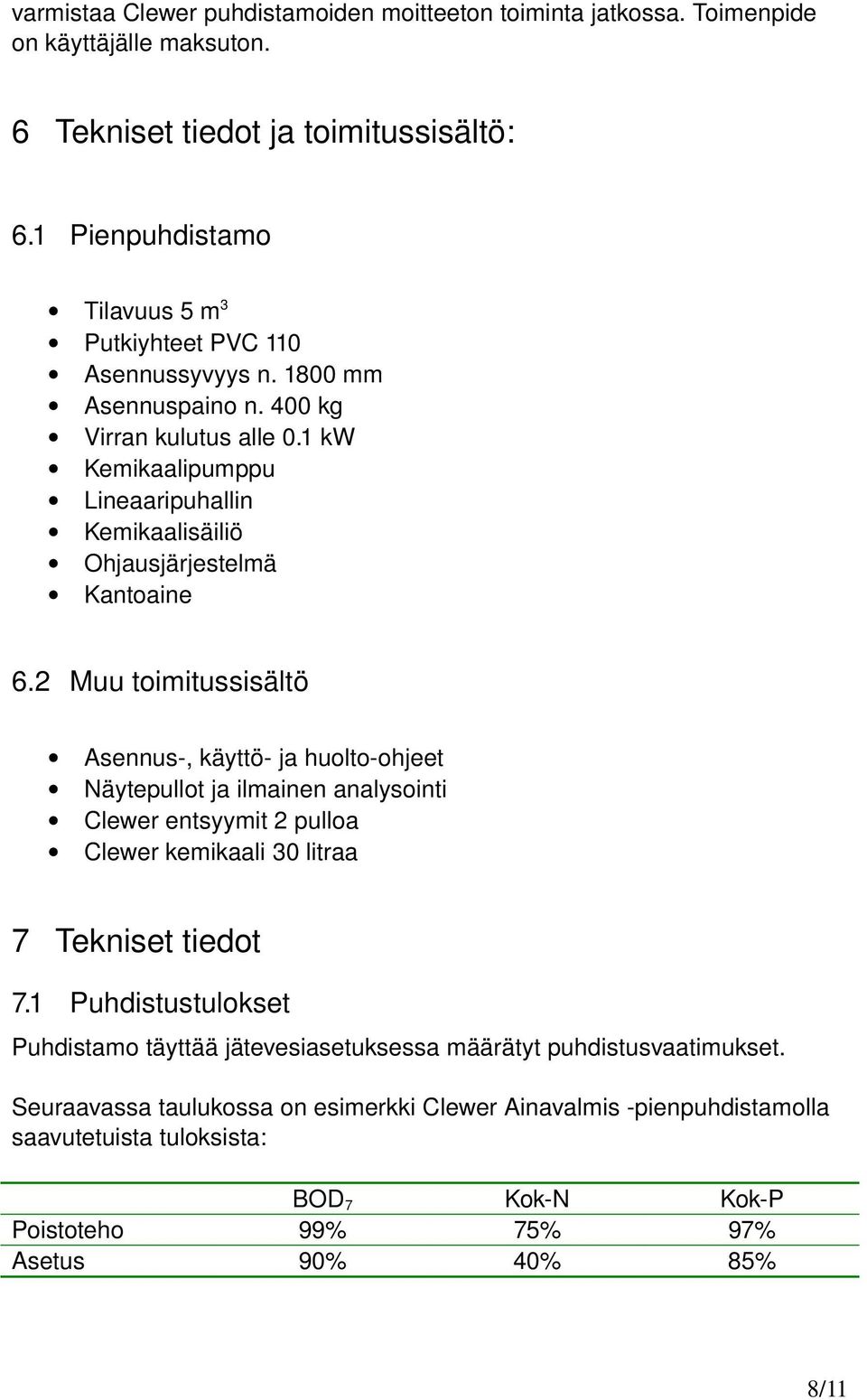

8 varmistaa Clewer puhdistamoiden moitteeton toiminta jatkossa. Toimenpide on käyttäjälle maksuton. 6 Tekniset tiedot ja toimitussisältö: 6.1 Pienpuhdistamo Tilavuus 5 m 3 Putkiyhteet PVC 110 Asennussyvyys n mm Asennuspaino n. 400 kg Virran kulutus alle 0.1 kw Kemikaalipumppu Lineaaripuhallin Kemikaalisäiliö Ohjausjärjestelmä Kantoaine 6.2 Muu toimitussisältö Asennus-, käyttö- ja huolto-ohjeet Näytepullot ja ilmainen analysointi Clewer entsyymit 2 pulloa Clewer kemikaali 30 litraa 7 Tekniset tiedot 7.1 Puhdistustulokset Puhdistamo täyttää jätevesiasetuksessa määrätyt puhdistusvaatimukset. Seuraavassa taulukossa on esimerkki Clewer Ainavalmis -pienpuhdistamolla saavutetuista tuloksista: BOD 7 Kok-N Kok-P Poistoteho 99% 75% 97% Asetus 90% 40% 85% 8/11

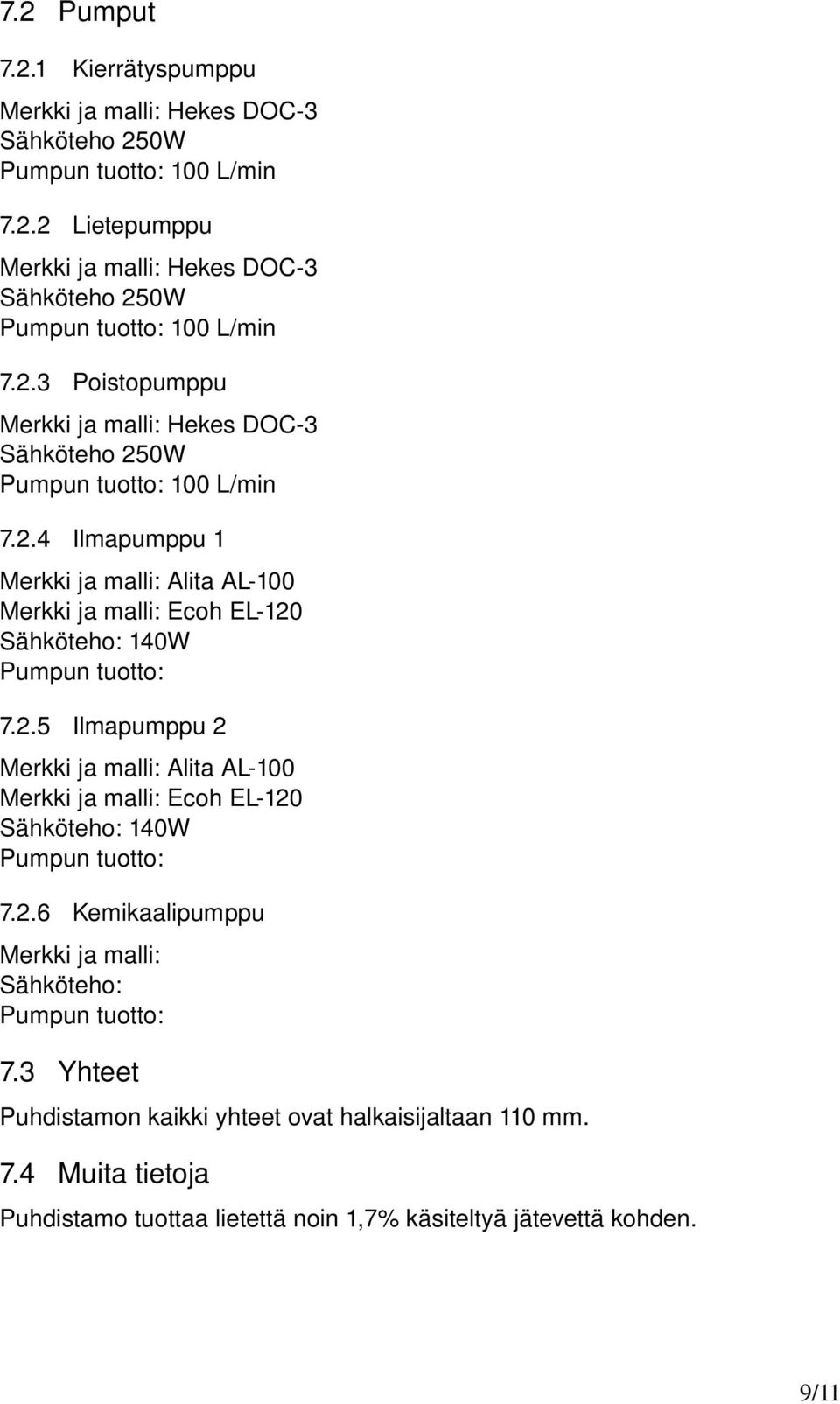

9 7.2 Pumput Kierrätyspumppu Merkki ja malli: Hekes DOC-3 Sähköteho 250W Pumpun tuotto: 100 L/min Lietepumppu Merkki ja malli: Hekes DOC-3 Sähköteho 250W Pumpun tuotto: 100 L/min Poistopumppu Merkki ja malli: Hekes DOC-3 Sähköteho 250W Pumpun tuotto: 100 L/min Ilmapumppu 1 Merkki ja malli: Alita AL-100 Merkki ja malli: Ecoh EL-120 Sähköteho: 140W Pumpun tuotto: Ilmapumppu 2 Merkki ja malli: Alita AL-100 Merkki ja malli: Ecoh EL-120 Sähköteho: 140W Pumpun tuotto: Kemikaalipumppu Merkki ja malli: Sähköteho: Pumpun tuotto: 7.3 Yhteet Puhdistamon kaikki yhteet ovat halkaisijaltaan 110 mm. 7.4 Muita tietoja Puhdistamo tuottaa lietettä noin 1,7% käsiteltyä jätevettä kohden. 9/11

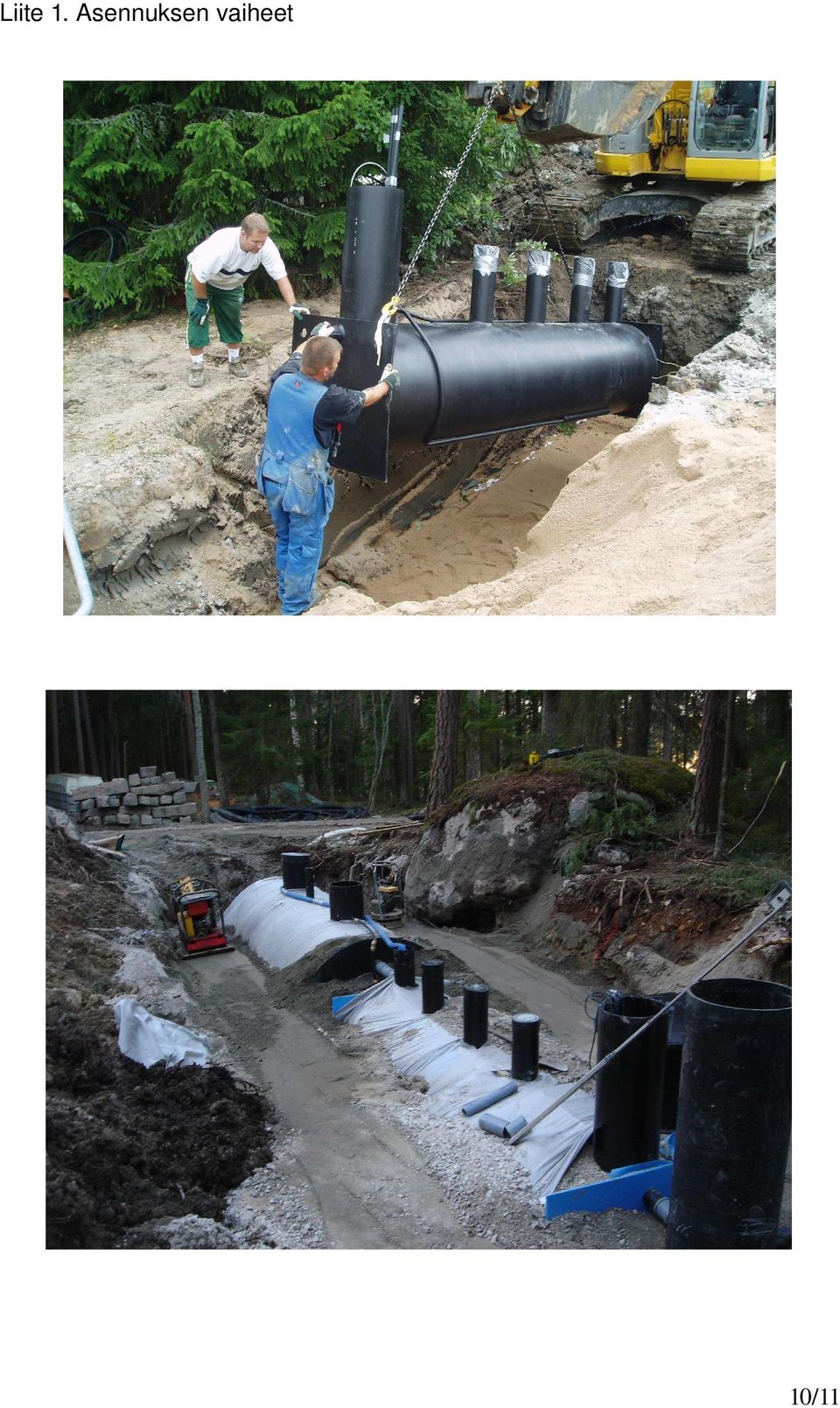

10 Liite 1. Asennuksen vaiheet 10/11

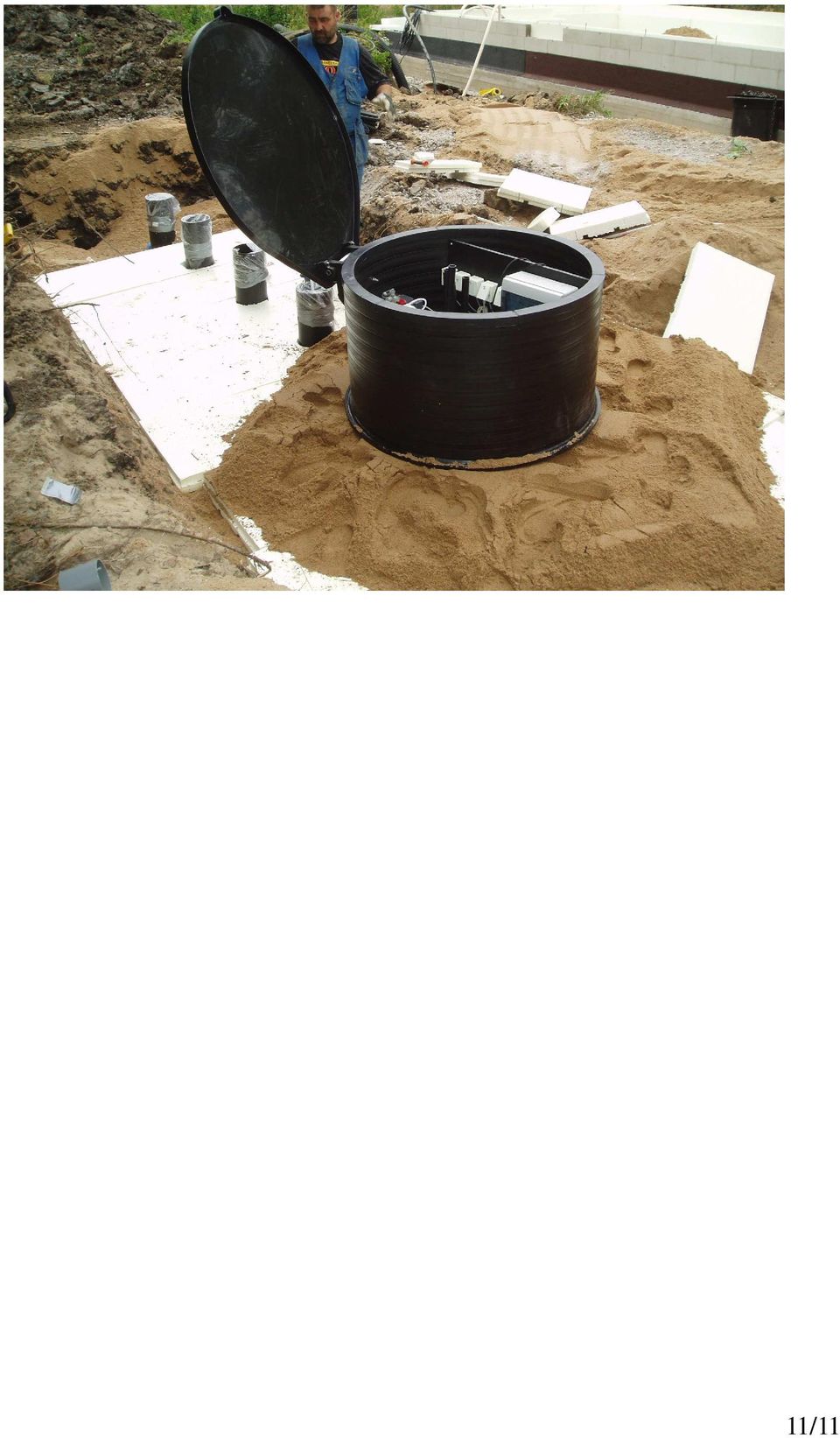

11 11/11
