VÖYRIN KUNTA Jätevesijärjestelmä Rakennus- ja ympäristölautakunta Vöyrintie 18, 66600 Vöyri selvitys olemassa olevasta järjestelmästä jätevesijärjestelmän uusiminen uusi jätevesijärjestelmä

1 VÖYRIN KUNTA Jätevesijärjestelmä Rakennus- ja ympäristölautakunta Vöyrintie 18, Vöyri selvitys olemassa olevasta järjestelmästä jätevesijärjestelmän uusiminen uusi jätevesijärjestelmä rakennusluvan yhteydessä 1. Kiinteistön omistaja 2. Jätevesisuunnitelman tekijä Nimi Nimi Sähköposti Koulutus Puhelin virka-aikana Puhelin virka-aikana Kokemus 2. Kiinteistön tiedot Tilan RNo Rakennuksen käyttötarkoitus omakotitalo kesämökki, käytössä n. kk/v sauna muu, mikä? Huoneistoala Asukkaiden määrä Jätevesitilanne liitetty jätevesiverkkoon oma jätevesijärjestelmä ilman jätevesijärjestelmää viemäriverkkoa suunnitellaan alueelle Rakennus sijaitsee pohjavesi-alueella kyllä ei Arvio veden kokonaiskulutuksesta Talousveden saanti vesijohto oma kaivo (kantamalla) oma kaivo (pumpulla) muu, mikä? ilman vettä m³/v Varustus vesikäymälä kpl pesukone suihku kpl tiskikone kylpyamme sauna muu (esim. öljyn- tai rasvanerottaja, lattiakaivo), mikä? Onko näytteenotto mahdollista käsitellystä jätevedestä? kyllä ei

2 Purkupaikka tai imeytyspaikka Etäisyys vesistöön m kiinteistön rajalle m naapurin vesikaivoon m omaan vesikaivoon m ojaan m Maaperä Kallio Hiekka Savi Turve muu, mikä? Onko maaperätutkimusta tehty? Kyllä Ei Käymäläjärjestelmä vesikäymälä, mallia tavallinen vettä säästävä muu, mikä? kompostoiva käymälä muu käymälä, mikä käymäläjäte jälkikompostoidaan jätettä ei jälkikompostoida, vaan käsitellään seuraavasti Etäisyys ulkokäymälästä rantaan/vesistöön m Etäisyys käymäläjätteen loppusijoituspaikasta rantaan/vesistöön m 3. Tietoja jätevesijärjestelmästä WC-vesi Jätevesi WC:stä johdetaan umpisäiliöön (katso liite 1): tilavuus m³ halkaisija m lukumäärä kpl rakennusvuosi materiaali täyttymishälytin kyllä ei saostuskaivoihin, lukumäärä kpl kokonaistilavuus m³ halkaisija m rakennusvuosi materiaali saostuskaivot ovat osaiset Onko jätevesiputkissa T-haarat? Kyllä Ei pienpuhdistamoon, malli: muualle, minne? Saostuskaivoista WC-jätevesi johdetaan suoraan avo-ojaan suoraan sala-ojaan sorakuoppaan (katso liite 1) imeytyskenttään (katso liite 1) pinta-ala m² rakennusvuosi Etäisyys pohjaveden pintaan m Suunnitelija: maasuodattamoon (katso liite 1) pinta-ala m² rakennusvuosi Etäisyys pohjaveden pintaan m Suunnittelija: pienpuhdistamoon, malli: muualle, minne? Muut jätevedet (kylpy-, tiski-, pesuvedet) käsitellään yhdessä WC-veden kanssa erikseen

3 4. Muut jätevedet Muut jätevedet (kylpy-, tiski-,pesuvedet) johdetaan: suoraan avo-ojaan suoraan sala-ojaan umpisäiliöön, tilavuus m³ halkaisija m määrä kpl rakennusvuosi materiaali Täyttymishälytin Kyllä ei saostuskaivoihin, määrä kpl kokonaistilavuus m³ halkaisija m rakennusvuosi materiaali Onko jätevesiputkissa T-haarat? Kyllä Ei imeytyskenttään pinta-ala m² rakennusvuosi etäisyys pohjaveden pintaan m Suunnitelija: maasuodattamoon pinta-ala m² rakennusvuosi etäisyys pohjaveden pintaan m Suunnittelija: pienpuhdistamoon, malli: sorakuoppaan muualle, minne? Jätevesijärjestelmän rakennusvuosi Onko jätevesijärjestelmällä käyttö- ja huolto-ohjeita? Kyllä Ei Kinteistöllä on voimassaoleva hoito- ja huoltosopimus Kyllä..20 alkaen Yrityksen nimi ja yhteystiedot: vain säiliöiden tyhjennyksistä Ei Järjestelmässä havaittuja häiriöitä, sekä toimenpiteet niiden poistamiseksi 5. Allekirjoitus Tässä suunitelmassa esitetty jätevesijärjestelmä täyttää jätevesiasetuksen mukaiset jäteveden käsittelyvaatimukset ja suunnitelmasta annetut ohjeet Paikkaj ä päivämäärä, allekirjoitus ja nimen selvennys Liitteet den / /20 Asemapiirrustus, mittakaavassa 1:500 tai 1:1000, jossa rakennukset, talousvesikaivot ja kaikki jätevesijärjestelmään liittyvät rakenteet ja purkupaikan ka ojien sijainnit on merkitty. Leikkauspiirrustukset mittakaavassa 1:50 tai 1:100 jätevesijärjestelmästä Mitoituslaskelmat jätevesijärjestelmästä

Liite 1 Selitykset ja kuvat: Imeytyskenttä ja umpisäiliö WC-jätevesi johdetaan suljettuun, tilapäistä säilytystä varten tiiviiseen umpisäiliöön, joka tyhjennetään säännöllisesti.

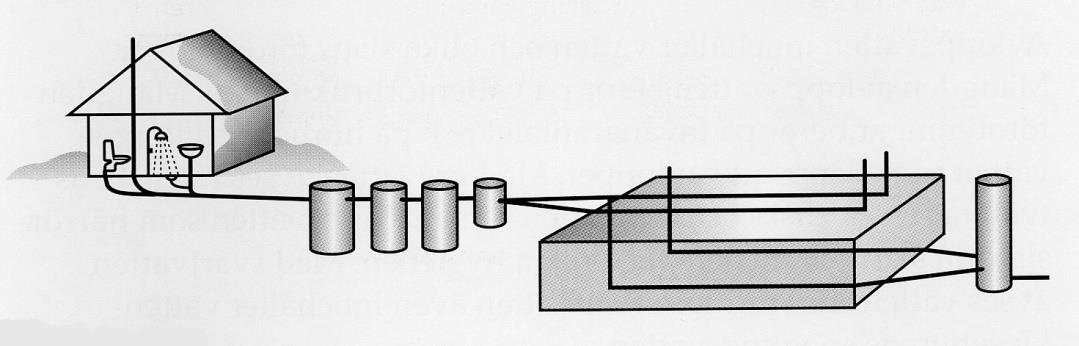

Maasuodatus Kaikki vesi johdetaan ensin kolmiosaiseen saostuskaivoon, sittenjätevesi johdetaan jakoputkilla suodatinkerrokseen, jossa se puhdistuu.

4 Liite 1 Selitykset ja kuvat: Imeytyskenttä ja umpisäiliö WC-jätevesi johdetaan suljettuun, tilapäistä säilytystä varten tiiviiseen umpisäiliöön, joka tyhjennetään säännöllisesti. Pesuvesi johdetaan kahden saostuskaivon läpi imeytyskenttään, jossa se imeytyy maahan. Kolmiosaista saostuskaivoa käytetään jos kaikki jätevedet johdetaan imeytyskenttään. Maasuodatus Kaikki vesi johdetaan ensin kolmiosaiseen saostuskaivoon, sittenjätevesi johdetaan jakoputkilla suodatinkerrokseen, jossa se puhdistuu. Tämän jälkeen vesi kerätään kokoomaputkilla ja johdetaan tarkastuskaivon kautta eteenpäin laskupaikkaan. Pienpuhdistamo Pienpuhdistamo voi muistuttaa kunnallista puhdistuslaitosta pienemmässä mittakaavassa, jossa puhdistus tapahtuu kemikaalein, mekaanisesti tai biologisesti. Huom! Tavallinen saostuskaivo ei ole minipuhdistamo Saostuskaivo (erotusastia) Saostuskaivojen tehtävänä on erottaa kiinteä jäte vedestä. Saostuskaivoja voi olla useita. Saostuskaivon on oltava tiivis. Sorakuoppa Jätevesi johdetaan soralla täytettyyn kuoppaan, josta se suodatetaan maahan. Sorakuoppa ei puhdista jätevettä.

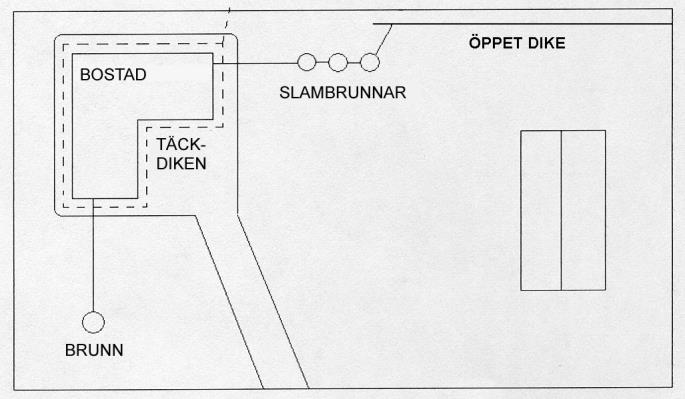

5 Asemapiirros Kiinteistölle laaditaan asemapiirros, joka sisältää jätevesijärjestelmän, mahdollisen salaojituksen, rakennukset, talousvesikaivot ja muut vesistöt sekä muun varteenotettavan. Seuraavasta kuvasta voi ottaa esimerkkiä: Huoneistoala Rakennuksen sisätilojen pinta-ala.
