Raita BioBox. raitabiobox.fi 2017 mallisto BioBox - harmaavesisuodatin. harmaavesisuodatin

Transkriptio

1 Raita BioBox harmaavesisuodatin XL Raita BioBox on biologinen harmaiden vesien puhdistusmenetelmä. Se sopii saunojen, mökkien, pientalojen ja yleisten kohteiden harmaiden jätevesien puhdistukseen. M BioBox - harmaavesisuodatin Mökki - Sauna - Vapaa-ajan asunnot - pientalot - Yleiset kohteet RAITA BioBox - helppohoitoinen ja tehokas ratkaisu harmaille jätevesille! Raidan harmaavesipuhdistamot puhdistavat harmaan jäteveden suodattimissaan. Puhdistus tapahtuu veden virratessa suodattimien läpi - suodattimiin kasvavat mikrobit puhdistavat vedestä ravinteita. BioBox ja HS puhdistamot hyödyntävät luonnon omaa puhdistusmenetelmää. Suodattimien suuren pinta-alan ansiosta pienikokoiset laitteemme ovat erittäin tehokkaita. Ne mahtuvat useimpiin asennuskohteisiin - valikoimastamme löytyy myös maan päälle asennettavia valmiiksi eristettyjä malleja. Miten BioBox puhdistamot toimivat? Puhdistamo poistaa orgaanista ainesta ja ravinteita tiukempien ranta- ja pohjavesialueille tarkoitettujen haja-asutus säännösten mukaisesti. Puhdistus perustuu biologiseen mikrobitoimintaan joka tapahtuu suodatinelementeissä. Elementtejä on kolmea eri tiheyttä (290, 350, 450 m2/m3). Niiden avulla luonnossa yleisesti toimiva biosuodatus (biofilmi) prosessi on tehostettuna pienessä tilassa. Elementeissä olevat mikrobit poistavat orgaanista ainesta, ravinteita biologisesti. Elementtien suuren pinta-alan (vastaa maasuodatuksessa 12 m2) ja hyvän ilmankierron ansiosta puhdistus on hyvin tehokasta.

2 BioBox XL 75 (- 300) l/ h/600 l / 24 h BioBox XL - tehokas - helppo hoitaa ja huoltaa - suuri kapasiteetti BioBox XL - 75 l / h Nelivaiheinen puhdistusprosessi: 1) 40 l saostuskäsittely - esikäsittelynä 2) rasvaträppi - esikäsittelynä 3) mikrobiologinen puhdistus - pinta-ala 12 m2 4) jälkiselkeytys 10 l BioBox XL+Moduulit l / h Viisivaiheinen puhdistusprosessi: 1) 40 l saostuskäsittely - esikäsittelynä 2) rasvaträppi - esikäsittelynä 3) mikrobiologinen puhdistus - pinta-ala 12 m2 4) jälkiselkeytys 10 l 5) biomoduuli suodaus (2-4-6 moduulia) Saostuskaivo+ BioBox XL l / h Viisivaiheinen puhdistusprosessi: 1) 450 l mtai 1300 l saostuskäsittely - esikäsittelynä 2) 40 l saostuskäsittely - esikäsittelynä 3) rasvaträppi - esikäsittelynä 4) mikrobiologinen puhdistus - pinta-ala 12 m2 5) jälkiselkeytys 10 l BioBox XL:n kapasiteettiä lisätään helposti BioBox XL:n puhdistusyksikkö: BioBox XL:n puhdistusyksikkö riittää loma-asunnon käyttötarpeisiin. Tuntikapasiteetti (75 l/ h) on riittävä hyvin varusteltuun lomaasuntoon. Kiinteistössä on vesijohto sisällä ja lämminvesivaraaja käytössä; vettä käytetään tiskialtaassa, suihkussa, astianpesukoneessa, käyttäjiä enimmillään 5 hlöä. Vuorokausi kapasiteetti (600 l / 24 h) riittää hyvin jopa normaalin pientalon tarpeisiin. BioBox XL:n nelivaiheinen puhdistusprosession tehokas, sitä on helppo hoitaa ja puhdistettu vesi johdetaan luontoon, esim. kivipesään tai avo-ojaan. BioBox XL:n puhdistusyksikkö ja biomoduulit purkupaikassa: Kapasiteettiä kasvatetaan kun vesikalusteiden määrä on suurempi tai kun käyttäjämäärä ylittää 5 hlöä. Käyttämällä Biomoduuli imeytystä / suodatusta purkupaikassa lisääntyy tuntikapasiteetti; kahdella moduulilla 120 l/ h, neljällä biomoduulilla 200 l / h ja kuudella biomoduulilla 300 l / h. Biomoduuleissa puhdistus jatkuu vielä ennen veden joutumista maaperään. Biomoduuleja käytetään myös jos purkupaikka on hyvin lähellä vesistöä tai jos maaperäolosuhteet ovat kivipesäimeytyksella huonot (kallioinen, savinen). Saostuskaivo ja BioBox XL puhdistusyksikkö: Toinen tapa kasvattaa BioBox XL puhdistusyksikön kapasiteettiä on käyttämällä ennen BioBox XL:ää saostuskaivoa. Harmaiden vesien esikäsittelyssä tarvitaan (min 24 h viipymä kaivossa). Valikoimassamme on 450 l saostuskaivo, jota käyttämällä kapasiteetti on 120 l / h ja 1300 l saostuskaivo, jota käyttämällä kapasiteetti on 200 l / h. Suuremmat kuin yhden perheen kohteet: BioBox XL puhdistusyksikköjä voidaan käyttää myös rinnan, jolloin tuntikapasiteetti ja vuorokausikapasiteetti tuplaantuvat. WC järjestelmän valinta / harmaavesipuhdistamon valinta: BioBox XL puhdistusyksikkö on helppo puhdistaa ja huoltaa itse. Sen hoitokustannuksen ovat erittäin pienet, suodattimet on helppo puhdistaa itse. Kun kiinteistöllä käytetään ympäristöystävällistä wc-laitetta (tyhjennykseen ei tarvita loka-autoa), käytetään kapasiteettilaajennuksessa useimmiten biomoduuleja. Koko järjestelmä voidaan siten huoltaa itse. Kun käytössä on wc + umpisäiliö, jota tyhjennetään säännöllisesti loka-autolla, on kapasiteettilaajennus useimmiten järkevä toteuttaa saostuskaivolla. Saostuskaivon huolto (loka-autolla tyhjentäminen) ei lisää kiinteistön huoltokustannusta merkittävästi, koska samanaikaisesti voidaan tyhjentää sekä umpisäiliö, että saostuskaivon lietetila.

3 BioBox M 50 (- 100) l/ h/400 (800) l / 24 h Used BioBox Vehicles M - pieni- tehokas - helppohoitoinen - suuri kapasiteetti jakokaivo BioBox M - 50 l / h Kaksivaiheinen puhdistusprosessi: 1) rasvaträppi - esikäsittelynä 2) mikrobiologinen puhdistus - pinta-ala 12 m2 BioBox M - 50 l / h Kolmivaiheinen puhdistusprosessi: 1) rasvaträppi - esikäsittelynä 2) mikrobiologinen puhdistus - pinta-ala 12 m2 3) imeytys 2,4 m2 2 x BioBox M l / h Kaksivaiheinen puhdistusprosessi: 1) rasvaträppi - esikäsittelynä 2) mikrobiologinen puhdistus - pinta-ala 12 BioBoxien biosuodatusprosessi Puhdistusteho ja menetelmä: Orgaaninen kuorma ja ravinteet hajoavat biologisen mikrobitoiminnan (biofilmi) ansiosta - puhdistusteho ja tekniset ominaisuudet ovat EU standardien mukaiset - katso RAITA BioBoxien vaatimustenmukaisuusvakuutus ( declaration of conformity käyttö ja asennusohje linkistä) koskien puhdistehoa ja laitteen teknisiä ominaisuuksia. BioBoxien puhdistustehokkuus on testattu, kts linkki ( BioBox puhdistusteho). Käyttökulut: Hyvin pienet käyttökulut, suodattimien vaihtotarve n 10 vuoden välein, laite ei käytä sähköä. Huolto: Suodatinelementit nostetaan ylös ja puhdistetaan tarvittaessa (vähintään kerran vuodessa) harjaamalla tai pesemällä ne. Elementeistä puhdistettava jäte kompostoidaa tai toimitetaan jätehuoltoon. Toiminta: Puhdistus perustuu biologiseen mikrobitoimintaan joka tapahtuu suodatinelementeissä. Elementtejä on kolmea eri tiheyttä (290, 350, 450 m2/m3).niiden avulla luonnossa yleisesti toimiva biosuodatus (biofilmi) prosessi on tehostettuna pienessä tilassa. Elementeissä olevat mikrobit poistavat orgaanista ainesta, ravinteita biologisesti. Elementtien suuren pinta-alan (vastaa maasuodatuksessa 12 m2) ja hyvän ilmankierron ansiosta puhdistus on hyvin tehokasta. BioBox toimii hyvin kohteissa joissa on kuormitusvaihteluita, tehostettu suodatin reagoi nopeasti kuormituksen muutokseen. Puhdistettu vesi voidaan johtaa ojaan, kivipesään tai suodattaa maahan. Valikoimassamma on SM 150 suodatuslevy (100 cm x 120 cm x 4 cm) jolla pieni maahanimeytys on helposti rakennettavissa. Biomoduuleilla voidaan purkupaikkaan toteuttaa kapasiteettiä lisäävä moduulisuodatus

4 Biomoduulit - kun BioBox XL :ään tarvitaan enemmän vastaanottokapasiteettiä RAITA Biomoduulit; passiivinen biologinen puhdistus täydentää BioBox XL. BioBox XL:n kapasiteetin lisääminen 75 l/ h:sta 125 tai 200 l / h:ssa BioBox XL:n kapasiteettiä voidaan helposti lisätä meidän biomoduuleilla. RAITA biomoduulissa on eniten pinta-alaa - yhden moduulin biokerroksen pinta-ala on 16 m2 - eli markkinoilla muihin biomoduuleihin verrattaessa se on 40 % % enemmän. Käyttökohteet: BioModuulit toimivat kasvualustana mikrobeille. Jätevesien esikäsittelynä käytetään yleisimmin saostuskaivo- tai BioBox käsittelyä. Rakenteensa ansiosta BioModuulit varmistavat biologisille puhdistukselle suuren pinta-alan kasvualustana sekä hyvän ilmankierron. BioModuulit soveltuvat imeytykseen ja suodatukseen - alueelta kenttä on 30 % (alle 10 m2) perinteisen kentän (yli 30 m3) koosta. Raita Biomoduulit BioModuulit toimivat kasvualustana mikrobeille. Jätevesien esikäsittelynä käytetään yleisimmin saostuskaivo-, BioBox-, käsittelyä. Rakenteensa ansiosta BioModuulit varmistavat biologisille puhdistukselle suuren pinta-alan kasvualustana sekä hyvän ilmankierron. BioModuulit soveltuvat imeytykseen ja suodatukseen - alueelta kenttä on 30 % (alle 10 m2) perinteisen kentän (yli 30 m3) koosta: Käyttökulut: Erittäin pienet käyttökustannukset, käyttöikä on noin vuotta ja sähköä ei tarvita. Huolto: Passivista menetelmää ei tarvitse huoltaa. Esikäsittely menetelmää huolletaan sen huolto-ohjeen mukaisesti. Puhdistustehokkuus: Orgaaninen aines ja ravinneaineet poistetaan biologisesti - biosuodatus (biofilmi) menetelmällä. Biomoduulijärjestelmän puhdistus-teho on riittävä harmaiden vesien puhdistamiseen kaikialla. Sekajätevesiä puhdistettaessa se riittää kaikille normaalialueille, FB fosforin poistolle tehostettuna myös ranta- ja pohjavesialueille

5 Saostuskaivoja - kun BioBox XL:ään tarvitaan enemmän vastaanottokapasiteettiä Saostuskaivot 450 l och 1300 l Säiliöt 5,3 m3 saakka ovat (PE) muovia rotaatiovalettu kestävyys standardin EN VTT -S ), Säiliöt 6m3-100 m3 ovat lasikuitua kestävyys standardien EVS-EN 976-1:2000, EVS-EN 976-2:2000 mukaisesti.

6 Muutama vinkki kuinka asennat ja käytät BioBoxin helposti. (Lue tarkemmin ohjeista - linkki yllä (asennus, käyttö)) Asennus Kiinteistön harmaa vesi viemäriputki liitetään BioBox:n tuloliitäntään (D75 mm). Jos rakennuksen viemäriputki on 110 mm, supistetaan viemäri 75 mm:iin ennen BioBox yksikköä. Biobox:n lähtevä liitos on D75 mm. Laitteelta poistuva vesi johdetaan näytteenottokaivon kautta maahan tai avo-ojaan (jos putken päästä onnäytteenottomahdollisuus ei näytteenottokaivoa tarvita). Jos kiinteistöllä on viemärituuletus (1) rakennuksen katolle, tapahtuu ilmanvaihto sen kautta, jos ei tehdään tuloviemäristä ilmastointihaara (2) maanpinnalle Tarvittaessa BioBox XL.ään on saatavilla korotusosia - 40 cm tai 60 m, joka liitetään ruuveillä itse laitteeseen. Eristäminen Jos BioBox:a käytetään ympäri vuoden, kannattaa se suojata jäätymiseltä. Saatavilla on myös erillinen eristyspaketti eri malleille. Eristämisen voi tehdä myös eristyslevyillä. Asennettaessa maan alle (1) on riittävää eristää tulo ja lähtöviemäri sekä BioBox XL puhdistusyksikkö vaakatasoon asennetulla lämpöeristyslevyllä. Biobox:n kannessa on ilmatila, jonka eristystä voidaan parantaa täyttämällä ilmatila eristävällä materiaalilla (esim. polyuretaanilla). Jos BioBox on asennettu maanpinnan päälle (2) asennetaan lämmöneristys levyt BioBox XL: n ulkopuolella. Viemäriputkille asennetaan putkieristys. Korotusosalla voidaan BioBox Xl asentaa syvemmälle (3) Myös lämpökaapelia voidaan käyttää erityisen vaikeissa olosuhteissa. Hoitaminen, huoltaminen Hoitaminen; BioBox XL:n suodattimien kunto kannattaa tarkastaa määräajoin. Tarkista mikrobikasvusto määrä sekä kuinka korkealla vesi on ollut puhdistamossa. 200 käyttöpäivän jälkeen, suosittelemme tarkastuksen tehtäväksi kerran viikossa. Jos vedenpinta on ollut korkealla, (1) merkitsee se, että suodattimet eivät läpäise vettä riittävästi. Suodattimissa olevaa biokasvustoa tulee poistaa. Huoltaminen; Suodatinelementit nostetaan (1) ylös ja ne puhdistetaan (2) harjaamalla kasvusto suoraan kompostiin. Elementeistä puhdistettava jäte kompostoidaan. Suodatinelementit tulee vaihtaa noin vuoden käytön jälkeen. Käytetty suodatin elementti voidaan polttaa (poltettavaa jätettä). Jos Biobox XL:ään on liitetty esikäsittelyn tehostamiseksi saostuskaivo, on se tyhjennettävä lietteestä ja rasvasta vähintään kerran vuodessa tankkiautolla tai RAITA SAV lietteen kuivatusvaunulla

7 100 % Ympäristön kuormittuminen Suuri osa kuormituksesta on jo hoidettu wc järjestelmällä WC järjestelmä käsittelee kuormituksesta suurimman osan. Ulosteessa ja virtsassa on suurin osa orgaanisesta aineesta, typestä ja forsforista. Loppu kuormituksesta hoidetaan BioBox harmaiden vesien puhdistuksella. Vesistöt eivät rehevöidy ja luonto voi hyvin. Mukavuuden mökille luonto ja ympäristö huomioiden.

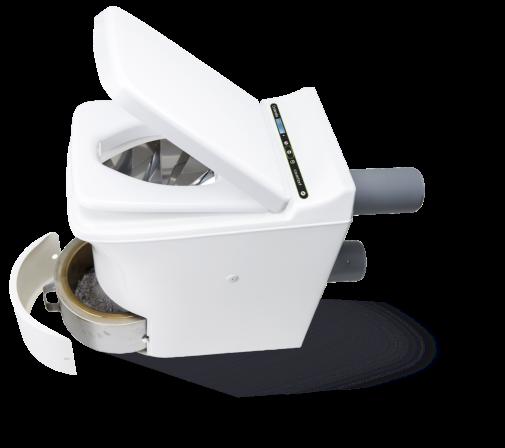

8 Raita environment Raita Environment on ympäristötekniikkaan erikoistunut yritys Yrityksen tuotteet ja menetelmät perustuvat pitkään kokemukseen ympäristötekniikan alalla. Puhtaan veden käsittelylaitteista 1950 luvun alussa alkanut toiminta on laajentunut 1960 luvulla jätevedenpuhdistuslaitteistoihin ja 1970 luvulla biologisiin wc-järjestelmiin ja 1980 luvulla kompostointiin. Toimintaan on kuulunut yksittäisten tuotteiden myymisen lisäksi aina myös kokonaismenetelmien toimitukset vaativimpiin kohteisiin. Tänä päivänä tarjoamme asiakkaillemme pitkälle kehitettyjä ympäristötekniikan ratkaisuja hajaasutukseen jätevedenkäsittelyratkaisuiksi, wcjärjestelmiksi ja kompostointiratkaisuiksi. Tuotteemme edustavat alan terävintä kehitystä tarjoten tehokkaita ja luotettavia menetelmiä tämän päivän tarpeisiin. Valikoimassamme on myös järkeviä wc-laitteita. Cinderella, EV Ekowc ja AQ Biowc soveltuvat hyvin biobox puhdistuksen rinnalle.
