1 Nopeampaa, helpompaa ja fiksumpaa suunnittelua 8
2 Info -keskusjärjestelmä maks. 630 A Yhdisteltävä keskusjärjestelmä Kotelointiluokka IP 65 Polykarbonaatti Suojausluokka II, Uuden IEC/SFS-EN mukaisesti SFS-EN : Kokoonpanon liitäntäpisteet ja sen muutokset (keskusvalmistaja) Järjestelmän kuvaus 3-37 Tuotevalikoiman yleiskatsaus Tyhjä kotelo Tyhjä kotelo saranoidulla kannella Moduulikotelo 9-84 moduulia, PE- ja N-liittimillä moduulia, luukulla, PE- ja N-liittimillä moduulia, ilman PE- ja N-liittimiä moduulia, ovella, ilman PE- ja N-liittimiä 53 Johdonsuoja-automaateille (MCB) 54 Lisätarvikkeet Pääsyötön kotelot väliulosotolla Tekniset tiedot Lisää teknisiä tietoja löydätte kotisivuiltamme -> 9
3 -keskusjärjestelmä SFS-EN tä muutos merkitsee keskusvalmistajalle? Normin mukainen pienjännitekeskuksen mitoitus Uusi SFS-EN sarja pienjännitekeskuksille - tuo muutoksia keskuksien suunnitteluun. Keskusvalmistajalle tulee myös uusia vaatimuksia ja vastuita. Tärkeintä on keskusjärjestelmän liityntäpisteiden oikea mitoitus asennusympäristössä. Keskusta ajatellaan BLACK-BOX periaattella neljällä liityntäpistellä. Valmistajan tulee keskuksen suunnittelussa ja rakentaessaan määritellä nämä liityntäpisteet. Keskusjärjestelmä neljällä liityntäpisteellä SFS EN ja -3 mukaan - Suojattuun ulkoasennukseen - Kotelointiluokka IP 65 - Laajennettava järjestelmä - 6 kotelokokoa - EMC-yhteeensopiva kiskosto - Seinäasennus tai vapaasti seisova BLACK BOX 4 liitäntäpistettä Asennusympäristö -keskusjärjestelmä Keskuksen piirit - Päävirtapiiri / virtapiiri - Katkaisija maks. 630 A - Kuormakytkin maks. 630 A - Varokekytkin maks. 630 A - Sulake maks. 63 A - Kaapelin liitäntä ylhäällä / alhaalla / sivulta - Liitäntä: johdin kuparista / alumiinista - Erilaisten pistorasioiden kytkeminen on mahdollista Käyttö ja huolto - Ammattilaisen tai maallikon käytettävissä - Suojausluokka II 630 A:n asti - Standardisoidut koot ja joustavasti laajentuva - Suuret kaapelitilat Yhdisteltävissä oleva keskusjärjestelmä, eristyssuojattu, kaksoiseristys, IP 65, ammattikäyttöön tarkoitetut jakokeskukset (PSC) maks. 630 A IEC/SFS-EN mukaan. Kaikkien järjestelmän komponenttien on osoitettu täyttävän IEC/SFS-EN mukaiset vaatimukset. Piirien mitoitusvirtojen (I nc) ja tasoituskertoimien (RDF) tulee olla kirjattu dokumentteihin. Syöttöverkko - Nimellisjännite U n = 690 V a.c. / 1000 V d.c. - Nimellisvirta I n maks. 630 A - Katkaisija maks. 630 A - Kuormakytkin maks. 630 A - Varokekytkin maks. 630 A - 5-johdin-järjestelmä - Kaapelin liitäntä ylhäällä / alhaalla / sivulta 30
4 -keskusjärjestelmä SFS-EN SFS EN edellyttää uutta tuotekuvausta Pienjännitekeskusten standardisarja SFS-EN määrittelee vaatimukset kojeille ja laitteille sekä henkilöiden ja laitteiden turvallisuustavoitteiden noudattamiseksi. Tuotteille asetetut vaatimukset määritellään tarkemmin ja uusia käsitteitä on laadittu. BLACK-BOX-malli Suunnittelija yleensä määrittelee keskukset BLACK-BOX-mallina liitäntäpisteiden mukaan. Keskusvalmistajan tulee tarkoin mitoittaa ja suunnitella keskus annettujen parametrien perusteella. Tuotekuvaus muuttuu Standardi vaikuttaa tuotteiden dokumentaatioon. Lisätiedot, kuten keskuksen mitoitusvirta ja virtapiirien lukumäärä, joita suunnittelija ja valmistaja tarvitsevat keskuksen rakentamiseen, liitetään jokaiseen tuotteeseen. Tuoteluettelo esittelee -keskusjärjestelmän tyhjät ja varustellut kotelot. PASSION FOR POWER. Guide Design and assembly according to IEC / EN ENYSTAR Distribution Boards up to 50 A and Power Distribution Boards up to 630 A Download at -keskusjärjestelmän maks 630A muita tuotteita, kuten kiskostoja, kahvasulakekoteloita yms., löydät Henselin sivuilta -keskusjärjestelmän maks. 630 A suunnittelu- ja kokoonpano-ohjeistus IEC / SFS EN 61439:n mukaan löydät osoitteesta Englannin- ja saksan-kieliset suunnittelu ja kokoonpano-ohjeet Enystar maks 50 A ja -järjestelämälle maks 630 A löydät alla olevasta osoitteesta: 31
5 -keskusjärjestelmä Järjestelmän kuvaus Tekniset tiedot LES Keskusjärjestelmä maks. 630 A ammattikäyttöön tarkoitettuna jakokeskuksena (PSC) IEC/ SFS-EN osan mukaan -keskusjärjestelmä soveltuu etenkin vaativiin kohteisiin teollisuudessa ja muissa haasteellisissa ympäristöissä. -keskusjärjestelmät on suojattu pölyä ja painevettä vastaan ja kestävät kovia vaatimuksia. Kotelot ovat joko savun harmaalla tai harmaalla kannella. 3 -keskusjärjestelmä maks. 630 A yhdisteltävä keskusjärjestelmä, eristyssuojattu, kaksoiseristys, kotelointiluokka IP 65, ammattikäyttöön tarkoitetut jakokeskukset (PSC) maks. 630 A IEC/SFS-EN osien 1 ja mukaan Koteloita voidaan käyttää myös yksittäin Kotelointiluokka IP 66: pölytiivis ja suojattu painevesisuihkua vastaan Asennustapa: Kotelot soveltuvat suojattuun ulkoasennukseen. Materiaali: Polykarbonaatti Palokäyttäytyminen: hehkulankakoe IEC/SFS-EN , itsestään sammuva, vaikeasti syttyvä Kestää UV-säteilyä IEC/SFS-EN , kappaleen mukaan: Materiaali on testattu, että se kestää UV-säteilyä. Myrkyllisyys: silikoniton ja halogeeniton Kemikaalien sietokyky: sietää hyvin happoja, emäksiä, bensiiniä ja mineraaliöljyjä Keskusjärjestelmä: Kosketussuojaus kestomuovista Kosketussuojat suojatuilla ja muokattavilla merkintäalustoilla, joita ei voi kadottaa Laitteita voi käyttää turvallisesti Asennuslevyjä kojeille ja laitteille Läpiviennit isoilla aukoilla koteloiden yhdistämiseen Kaikissa koteloissa on metriset läpiviennit, joihin voidaan kiinnittää holkki- ja kalvotiivisteitä tai tuuletusventiileitä ja erillisellä laipalla kalvotiiviste jopa Ø 7 mm kaapelinhalkaisjijalle. Koteloiden kiinnitys kiinnityskorvilla tai asennuskiskoilla Sinetöitävissä ja suljettavissa Saranat ovissa ja luukuissa mahdollistavat niiden suuret avauskulmat. Liitäntäkotelo muun muassa painonapeille ja pistorasioille joita käytetään keskusta avaamatta. -tyhjät kotelot täyttävät RoHS-direktiivin 011/65/EC vaatimukset
6 -keskusjärjestelmä Järjestelmän kuvaus Sähköiset ominaisuudet C 0 0 Sähköiset ominaisuudet Ympäristöolosuhteet Käyttöolosuhteet Eristys Iskunkesto Suojaus vieraita kiinteitä esineitä ja kosketusta vastaan Suojaus veden pääsyltä sisään haitallisin vaikutuksin Palokäyttäytyminen Ultraviolettisäteilyn (UV) kestävyys Kemikaalien kestävyys Myrkyllisyys Korroosionkestävyys toitusjännite U n: 690 V a.c., 1000 V d.c. Nimellisvirta I na: maks. 630 A Lyhytaikainen mitoituskestovirta I cw: maks. 1 ka Asennettavien kojeiden ja laitteiden ominaisuudet voivat rajoittaa näitä arvoja. Järjestelmän ominaisuudet Ympäristölämpötila ja -kosteus Keskusjärjestelmille SFS-EN mukaisesti: -5 C +35 C, maks. +40 C Suhteellinen kosteus: 50 % 40 C:ssa, 100 % 5 C:ssa Tyhjille koteloille: -5 C +70 C Keskusjärjestelmien käyttölämpötila voi olla matalampi asennettujen kojeiden ja laitteiden vaatimusten mukaisesti tai käytä lämmitintä.! Kotelot soveltuvat suojattuun ulkoasennukseen ja rankkaan ympäristöön Käyttöolosuhteiden vaikutukset on otettava huomioon Eristetty kotelo Kaksoiseristys Suoja ulkoisia mekaanisia iskuja vastaan standardin IEC/SFS-EN 66 mukaisesti luokalla IK 08 (5 joulea) Pölytiivis Kotelointiluokka IP 65 Suojattu painevettä vastaan Kotelointiluokka IP 65 Materiaali: polykarbonaatti Hehkulankakoe 960 C IEC/SFS-EN mukaisesti Vaikeasti syttyvä ja itsestään sammuva Materiaali on UV-säteilyn kestävä. Se on testattu IEC/SFS-EN kappaleen mukaisesti. Tuotteilla on hyvä kestävyys 10 %:lle hapolle ja 10 %:lle emäkselle, bensalle ja mineraaliöljylle Silikoniton ja halogeeniton Kestää muuttuvia sääolosuhteita, kuten ilmankosteutta, lämpötilanvaihteluita ja tuulta Riippuu järjestelmästä Riippuu materiaalista Tekniset tiedot LES 33
7 -keskusjärjestelmä Järjestelmän kuvaus Esimerkkiasennuksia Voidaan yhdistellä ja laajentaa joka suuntaan 34
8 -keskusjärjestelmä Järjestelmän kuvaus Esimerkkiasennuksia 35
9 -keskusjärjestelmä Järjestelmän kuvaus -keskusjärjestelmä Modulaarinen keskusjärjestelmä 150 mm:n rasterilla 5 kotelokokoa: 150 x mm, x mm, 450 x mm, 600 x mm ja 600 x 600 mm Tyyppitestattujen pienjännnitekeskuksia, enintään 630 A Koteloita voi käyttää myös yksittäin. Seinämien läpiviennit Seinämien läpiviennit osoitetaan symboleilla, joissa on numerointi. Numeroinnit kertovat, minkäkokoisista seinämien aihioista on kyse keskusjärjestelmä Koteloseinämät metrisillä aihioilla Seinämä 1 1 x M 0 1 x M 3/40 Seinämä x M 0 10 x M 5 1 x M 3/40 Seinämä 3 4 x M 5 3 x M 40/50 Seinämä 4 1 x M 0 4 x M 5 1 x M 3/40 3 x M 40/ UUTUUS Modulaarinen 150 mm peruskoon rakenne mahdollistaa vapaan muotoilun. Koteloita voidaan yhdistää joka suuntaan. Rakennuksessa olevat esteet voidaan kiertää. Erilaiset koteloiden syvyydet mahdollistavat erisyvyisten kojeiden ja laitteiden asentamisen (kuva 1). Korostuskehyksellä voidaan korottaa kotelokokoja 4 ja 8 85 mm:llä (kuva ). Korotuskehyksiä voidaan asettaa päällekäin UUTUUS 99 Kotelokoko 6 (600x450 mm) Kuva 1 Kuva Kojeita ja laitteita voidaan asentaa kokonaistaloudellisemmin. Seinämä 5 8 x M 3 4 x M 40/50 Seinämä 6 4 x M 0 0 x M 5 x M 3/40 36
10 -keskusjärjestelmä Järjestelmän kuvaus Kojeita ja laitteita asennetaan DIN-kiskoille, joita voidaan korottaa asennuspaloilla. Kojeita ja laitteita asennetaan asennuslevyille itseporautuvilla ruuveilla. Kojeita ja laitteita asennetaan asennuslevyille Kotelot voidaan helposti yhdistää suuremmiksi keskuksiksi. Moduuliaukot suljetaan peitelevyillä. 37
11 -keskusjärjestelmä Tuotevalikoiman yleiskatsaus Tyhjä kotelo savun harmaalla tai harmaalla kannella 0100 Asennustilan mitat 75x15x146 mm 000 Asennustilan mitat 75x75x146 mm 010 Asennustilan mitat 75x75x191 mm 00 Asennustilan mitat 75x75x115 mm ovella 0 Asennustilan mitat 75x45x146 mm 0310 Asennustilan mitat 75x45x191 mm 0400 Asennustilan mitat 75x575x146 mm 0410 Asennustilan mitat 75x575x191 mm 0600 Asennustilan mitat 575x45x146 mm 0800 Asennustilan mitat 575x575x146 mm 0101 Asennustilan mitat 75x15x146 mm 001 Asennustilan mitat 75x75x146 mm 011 Asennustilan mitat 75x75x191 mm 01 Asennustilan mitat 75x75x115 mm ovella 0301 Asennustilan mitat 75x45x146 mm 0311 Asennustilan mitat 75x45x191 mm 0401 Asennustilan mitat 75x575x146 mm 0411 Asennustilan mitat 75x575x191 mm 0601 Asennustilan mitat 575x45x146 mm 0801 Asennustilan mitat 575x575x146 mm Tyhjä kotelo savun harmaalla tai harmaalla ovella 9100 Asennustilan mitat 1x7x146 mm, ovella 900 Asennustilan mitat 75x75x146 mm, ovella 910 Asennustilan mitat 75x75x191 mm, ovella 9 Asennustilan mitat 75x45x146 mm, ovella 9310 Asennustilan mitat 75x45x191 mm, ovella 9400 Asennustilan mitat 75x575x146 mm, ovella 9410 Asennustilan mitat 75x575x191 mm, ovella 9101 Asennustilan mitat 1x7x146 mm, ovella 901 Asennustilan mitat 75x75x146 mm, ovella 911 Asennustilan mitat 75x75x191 mm, ovella 9301 Asennustilan mitat 75x45x146 mm, ovella 9311 Asennustilan mitat 75x45x191 mm, ovella 9401 Asennustilan mitat 75x575x146 mm, ovella 9411 Asennustilan mitat 75x575x191 mm, ovella Tyhjiin koteloihin voidaan asentaa erilaisia kojeita ja laitteita kotelon pohjaan, DIN-kiskoon tai asennuslevyyn. Ovellisiin koteloihin on hyvä asentaa kojeita ja laitteita DIN-kiskoihin tai asennuslevyihin. Kojeita ja laitteita voidaan helposti käyttää ja lämpö- sekä muut mittaukset on helppo suorittaa. 38
12 Moduulikotelo ilman PE- ja N-liittimiä Pääsyötön kotelot x9x18 mm, PE+N 111 1x1x18 mm, PE+N x1x18 mm ilman PE+N 14 x1x18 mm, PE+N 15 x1x18 mm ilman PE+N 10 x1x18 mm, PE+N, ovella 16 x1x18 mm ilman PE+N, ovella x1x18 mm, PE+N x1x18 mm ilman PE+N x1x18 mm, PE+N x1x18 mm, 1 DIN-kisko, ilman PE+N 1456 x8x18 mm, PE+N 1455 x8x18 mm ilman PE+N 1684 x8x18 mm ja x1x18 mm PE+N 1683 x8x18 mm ja x1x18 mm ilman PE+N x1x18 mm, PE+N, 1 luukku x1x18 mm, ilman PE+N, 1 luukku 1 x1x18 mm, PE+N, luukkua 17 x1x18 mm, ilman PE+N, luukku x1x18 mm, PE+N, 3 luukkua x1x18 mm, ilman PE+N, 3 luukkua x1x18 mm, PE+N, 4 luukkua x1x18 mm, ilman PE+N, 4 luukkua x1x18 mm, 1 DIN-kisko ilman PE+N, 3 luukkua 181 katkaisijalle, 1x6x18 mm, PEN 8015 xnh 00, 5-napainen xNH 00, 5-napainen 805 xnh 00, 5-napainen xNH 00, 5-napainen xNH 00, 5-napainen xNH 00, 5-napainen 8075 xnh 00, 5-napainen xNH 00, 5-napainen xNH 00, 5-napainen 836 xnh 1 5-napainen xNH 1 5-napainen 815 xnh 00 5-napainen 885 xnh 00 5-napainen xNH 00 5-napainen x8x18 mm, PE+N x8x18 mm ilman PE+N 9-84 moduulin moduulikotelo DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen. Moduuliaukot peitetään peitelevyllä. Pääsyötön kotelo väliulosotolla ja, sinetöitävissä. Käyttö mittaamattomalla alueella tulee sopia paikallisen energialaitoksen kanssa. PEN-liittimillä on sama nimellisvirta kuin vaiheilla. 39
13 -keskusjärjestelmä Tyhjät kotelot savun harmaalla kannella 0100 Asennustilan mitat L 75 x K 15 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 1 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Savun harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 75 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Savun harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 75 x S 195 mm Maksimiasennussyvyys asennuslevyllä on 191 mm ja DIN-kiskolla 180 mm Kotelokoko DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Savun harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 75 x S 119 mm Maksimiasennussyvyys asennuslevyllä on 115 mm ja DIN-kiskolla 104 mm Kotelokoko DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Ovellinen, kosketusuojatuille laitteille Savun harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 45 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 3 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Savun harmaalla kannella Työkalukäyttöiset kansiruuvit
14 -keskusjärjestelmä Tyhjät kotelot savun harmaalla kannella 0310 Asennustilan mitat L 75 x K 45 x S 195 mm Maksimiasennussyvyys asennuslevyllä on 191 mm ja DIN-kiskolla 180 mm Kotelokoko 3 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Savun harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 45 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 4 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Savun harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 575 x S 195 mm Maksimiasennussyvyys asennuslevyllä on 191 mm ja DIN-kiskolla 180 mm Kotelokoko 4 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Savun harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 575 x K 45 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 6 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Savun harmaalla kannella Työkalukäyttöiset kansiruuvit 0800 Asennustilan mitat L 575 x K 575 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 8 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Läpiviennit vain erillisellä laipalla Savun harmaalla kannella Työkalukäyttöiset kansiruuvit
15 -keskusjärjestelmä Tyhjät kotelot harmaalla kannella 0101 Asennustilan mitat L 75 x K 15 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 1 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 75 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 75 x S 195 mm Maksimiasennussyvyys asennuslevyllä on 191 mm ja DIN-kiskolla 180 mm Kotelokoko DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 75 x S 119 mm Maksimiasennussyvyys asennuslevyllä on 115 mm ja DIN-kiskolla 104 mm Kotelokoko DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Ovellinen, kosketusuojatuille laitteille Harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 45 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 3 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Harmaalla kannella Työkalukäyttöiset kansiruuvit
16 -keskusjärjestelmä Tyhjät kotelot harmaalla kannella 0311 Asennustilan mitat L 75 x K 45 x S 195 mm Maksimiasennussyvyys asennuslevyllä on 191 mm ja DIN-kiskolla 180 mm Kotelokoko 3 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 45 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 4 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 575 x S 195 mm Maksimiasennussyvyys asennuslevyllä on 191 mm ja DIN-kiskolla 180 mm Kotelokoko 4 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Harmaalla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 575 x K 45 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 6 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Harmaalla kannella Työkalukäyttöiset kansiruuvit 0801 Asennustilan mitat L 575 x K 575 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 8 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Läpiviennit vain erillisellä laipalla Harmaalla kannella Työkalukäyttöiset kansiruuvit
17 -keskusjärjestelmä Tyhjä kotelo Savun harmaalla saranoidulla kannella Tekniset tiedot LE ES Asennustilan mitat L 15 x K 75 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 1 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Yhdistettävissä kolmelta sivulta Kansi kiinnitettynä Savun harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 75 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Savun harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 75 x S 195 mm Maksimiasennussyvyys asennuslevyllä on 191 mm ja DIN-kiskolla 180 mm Kotelokoko DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Savun harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit 9 Asennustilan mitat L 75 x K 45 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 3 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Savun harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit
18 -keskusjärjestelmä Tyhjä kotelo Savun harmaalla saranoidulla kannella 9310 Asennustilan mitat L 75 x K 45 x S 195 mm Maksimiasennussyvyys asennuslevyllä on 191 mm ja DIN-kiskolla 180 mm Kotelokoko 3 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Savun harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit 9400 Asennustilan mitat L 75 x K 45 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 4 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Savun harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit 9410 Asennustilan mitat L 75 x K 575 x S 195 mm Maksimiasennussyvyys asennuslevyllä on 191 mm ja DIN-kiskolla 180 mm Kotelokoko 4 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Savun harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit Ovellinen tyhjä kotelo
19 -keskusjärjestelmä Tyhjä kotelo Harmaalla saranoidulla kannella Tekniset tiedot LE ES Asennustilan mitat L 15 x K 75 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 1 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 75 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit Asennustilan mitat L 75 x K 75 x S 195 mm Maksimiasennussyvyys asennuslevyllä on 191 mm ja DIN-kiskolla 180 mm Kotelokoko DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit 9301 Asennustilan mitat L 75 x K 45 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 3 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit
20 -keskusjärjestelmä Tyhjä kotelo Harmaalla saranoidulla kannella 9311 Asennustilan mitat L 75 x K 45 x S 195 mm Maksimiasennussyvyys asennuslevyllä on 191 mm ja DIN-kiskolla 180 mm Kotelokoko 3 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit 9401 Asennustilan mitat L 75 x K 45 x S 150 mm Maksimiasennussyvyys asennuslevyllä on 146 mm ja DIN-kiskolla 135 mm Kotelokoko 4 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit 9411 Asennustilan mitat L 75 x K 575 x S 195 mm Maksimiasennussyvyys asennuslevyllä on 191 mm ja DIN-kiskolla 180 mm Kotelokoko 4 DIN-kiskot, asennuslevyt, kosketussuojat, peitelevyt ja laipat on tilattava erikseen Yhdistettävissä kolmelta sivulta 3 seinämää metrisillä aihioilla tai koteloiden yhdistämiseen tai laippojen kiinnittämiseen Kansi kiinnitettynä Harmaalla saranoidulla kannella Työkalukäyttöiset kansiruuvit Ovellinen tyhjä kotelo
21 -keskusjärjestelmä Moduulikotelo moduulia: 1 x 9 x 18 mm 1-rivinen FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N x 5 mm², 8 x 4 mm², Cu DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit 150 N moduulia: 1 x 1 x 18 mm 1-rivinen Ruuviliitin PE- ja N-liittimille PE + N 10 x 16 mm², Cu DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit 150 N PE moduulia: x 1 x 18 mm -rivinen FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 3 x 5 mm², 1 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit N PE moduulia: x 1 x 18 mm -rivinen Ovella FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 3 x 5 mm², 1 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit 8 N PE moduulia: 3 x 1 x 18 mm 3-rivinen FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 6 x 5 mm², 4 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit 450 PE N PE 48
22 -keskusjärjestelmä Moduulikotelo moduulia: 4 x 1 x 18 mm 4-rivinen FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 6 x 5 mm², 4 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit moduulia: x 8 x 18 mm -rivinen FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 6 x 5 mm², 4 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit Irrotettavalla DIN-kiskolla ja maadoitusliitännällä DIN-kisko voidaan maadoittaa moduulia: x 8 x 18 mm ja x 1 x 18 mm 3-rivinen FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 6 x 5 mm², 4 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit Irrotettavalla DIN-kiskolla ja maadoitusliitännällä DIN-kisko voidaan maadoittaa moduulia: 3 x 8 x 18 mm 3-rivinen FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 6 x 5 mm², 4 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit Irrotettavalla DIN-kiskolla ja maadoitusliitännällä DIN-kisko voidaan maadoittaa Läpiviennit vain erillisellä laipalla N N N N PE 3 5 PE PE PE 49
23 -keskusjärjestelmä Moduulikotelo moduulia: 1 x 1 x 18 mm 1-rivinen 1 saranoidulla luukulla Saranoitu luukku lukittavissa SK 01 -lukolla Ruuviliitin PE- ja N-liittimille PE + N 10 x 16 mm², Cu DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit N PE 1 4 moduulia: x 1 x 18 mm -rivinen saranoidulla luukulla Saranoitu luukku lukittavissa SK 01 -lukolla FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 3 x 5 mm², 1 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit N PE moduulia: 3 x 1 x 18 mm 3-rivinen 3 saranoidulla luukulla Saranoitu luukku lukittavissa SK 01 -lukolla FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 6 x 5 mm², 4 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit N PE moduulia: 4 x 1 x 18 mm 4-rivinen 4 saranoidulla luukulla Saranoitu luukku lukittavissa SK 01 -lukolla FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 6 x 5 mm², 4 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit N PE 50
24 -keskusjärjestelmä Moduulikotelo moduulia: 1 x 1 x 18 mm ilman PE- ja N-liittimiä 1-rivinen DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit moduulia: x 1 x 18 mm ilman PE- ja N-liittimiä -rivinen DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit moduulia: x 1 x 18 mm ilman PE- ja N-liittimiä Ovella -rivinen DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit moduulia: 3 x 1 x 18 mm ilman PE- ja N-liittimiä 3-rivinen DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit moduulia: 3 x 1 x 18 mm ilman PE- ja N-liittimiä asennustilassa DIN-kisko 4-rivinen DIN-kisko, 16 mm:n levyinen (7 mm:n asennuskorkeus) DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit
25 -keskusjärjestelmä Moduulikotelo moduulia: x 8 x 18 mm ilman PE- ja N-liittimiä -rivinen DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit Irrotettavalla DIN-kiskolla ja maadoitusliitännällä moduulia: x 8 x 18 mm ja x 1 x 18 mm ilman PE- ja N-liittimiä 3-rivinen DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit Irrotettavalla DIN-kiskolla ja maadoitusliitännällä moduulia: 3 x 8 x 18 mm ilman PE- ja N-liittimiä 3-rivinen DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit Irrotettavalla DIN-kiskolla ja maadoitusliitännällä Läpiviennit vain erillisellä laipalla
26 -keskusjärjestelmä Moduulikotelo moduulia: 1 x 1 x 18 mm ilman PE- ja N-liittimiä 1-rivinen 1 saranoidulla luukulla Saranoitu luukku lukittavissa SK 01 -lukolla DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit 17 4 moduulia: x 1 x 18 mm ilman PE- ja N-liittimiä -rivinen saranoidulla luukulla Saranoitu luukku lukittavissa SK 01 -lukolla DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit moduulia: 3 x 1 x 18 mm ilman PE- ja N-liittimiä 3-rivinen 3 saranoidulla luukulla Saranoitu luukku lukittavissa SK 01 -lukolla DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit moduulia: 3 x 1 x 18 mm ilman PE- ja N-liittimiä asennustilassa DIN-kisko 4-rivinen 3 saranoidulla luukulla Saranoitu luukku lukittavissa SK 01 -lukolla DIN-kisko, 16 mm:n levyinen (7 mm:n asennuskorkeus) DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit moduulia: 4 x 1 x 18 mm ilman PE- ja N-liittimiä 4-rivinen 4 saranoidulla luukulla Saranoitu luukku lukittavissa SK 01 -lukolla DIN-kiskoasenteisten kojeiden ja laitteiden asennukseen PE- + N-liittimet tilattava erikseen Moduuliaukon peitelevy Käsin avattavat kansiruuvit
27 -keskusjärjestelmä Moduulikotelo johdonsuoja-automaateille (MCB) moduulia: 1 x 6 x 18 mm johdonsuoja-automaateille (MCB) 1-rivinen 1-napainen haaroitusliitin kuparijohtimille Kosketussuoja on sinetöitävissä Käsin avattavat kansiruuvit PEN x 5 mm², x 16 mm², Cu, MK Huom.: Suunniteltu vakiomittaisten johdonsuoja-automaattien asentamiseen: esim. ABN tyyppi XHA Hager tyyppi HTN..E jne. johdonsuoja-automaatti (jännitteestä riippuvainen) esim. ABB tyyppi S 701/S 703 esim. ABB tyyppi S adapteri DIN-kiskolle S 700 BT3 johdonsuoja-automaatti (jännitteestä riippumaton) (1 kpl S 701:lle, kpl S 703:lle) johdonsuoja-automaatti (jännitteestä riippumaton)
28 -keskusjärjestelmä Lisätarvikkeet Liitäntäkotelo 56 Korotuskehys 56 DIN-kiskot, korotuspala 57 Asennuslevyt, ruuvi Umpinainen kosketussuojalevy, seinälaippa Liitin tuleville/lähteville kaapeleille 6-63 Liitin Seinätiiviste, väliseinä / kiila-sarja 68 Laippa, halkaistava laippa, vedonpoisto, tuuletuslaippa Paineentasauselementti M3, katos 7 Sinetöinti, muuntosarja, lukolla, työkalukäyttöinen kansilukko, kolmioavain 73 Sarana kansille 74 Saranoitu luukku, kosketussuoja, saranoidun luukun lukko, pölysuojus 75 Kiinnityskorvasarja ruostumattomasta teräksestä, asennusprofi ili, kehyksen kiinnitinsarja asennuskehyksen valmistukseen, liitososasarja asennuskehyksen valmistukseen 76 Maalikynä 77 55
29 -keskusjärjestelmä Lisätarvikkeet CB 10 Liitäntäkotelo Sellaisten kojeiden ja laitteiden asennukseen, joita on käytettävä ulkoisesti, esim. pistokkeilla varustetut laitteet, painikkeet ja kytkimet Asennettavaksi m:n levyisiin kotelon seiniin Saranoitu asennusalue Seinätiivisteellä ZR 4 Korotuskehys Kotelokoko 4 Asennuskorkeuden 85 mm:n korotus Kahdella korotuslevyllä kotelointiluokka pysyy IP 65:ssä Sisältää asennustarvikkeet ZR 8 Korotuskehys -koteloille, koko 8 Asennuskorkeuden 85 mm:n korotus Kahdella korotuslevyllä kotelointiluokka pysyy IP 65:ssä Sisältää asennustarvikkeet
30 -keskusjärjestelmä Lisätarvikkeet TS 15 DIN-kisko pituus 134 mm Vastaa standardia IEC/SFS-EN Tyhjille -koteloille, koot 1, 6 Pikakiinnityksellä varustetuille kojeille, laitteille tai liittimille Sisältää asennusruuvit TS 30 DIN-kisko pituus 84 mm Vastaa standardia IEC/SFS-EN Tyhjille -koteloille, koot 1,, 3, 4, 6, 8 Pikakiinnityksellä varustetuille kojeille, laitteille tai liittimille Sisältää asennusruuvit TS 45 DIN-kisko pituus 434 mm Vastaa standardia IEC/SFS-EN Tyhjille -koteloille, koot 3, 6 Pikakiinnityksellä varustetuille kojeille, laitteille tai liittimille Sisältää asennusruuvit TS 60 DIN-kisko pituus 584 mm Vastaa standardia IEC/SFS-EN Tyhjille -koteloille (koot 4 ja 8) Pikakiinnityksellä varustetuille kojeille, laitteille tai liittimille Sisältää asennusruuvit DS 5 Korotuspala korkeus: 5 mm TS -DIN-kiskojen korottamiseen kpl Sisältää kiinnitysruuvit korotuspalalle ja DIN-kiskolle DS 50 Korotuspala korkeus: 50 mm TS -DIN-kiskojen korottamiseen kpl Sisältää kiinnitysruuvit korotuspalalle ja DIN-kiskolle
31 -keskusjärjestelmä Lisätarvikkeet MP 1 Asennuslevy L 59 x K 115 mm Materiaalin paksuus 4 mm Tyhjille -koteloille, koot 1,, 3, 4, 6 Sisältää asennusruuvit MP Asennuslevy L 65 x K 65 mm Materiaalin paksuus 4 mm Tyhjille -koteloille, koot, 3, 4, 6, 8 Sisältää asennusruuvit MP 3 Asennuslevy L 65 x K 415 mm Materiaalin paksuus 4 mm Tyhjille -koteloille, koot 3, 4, 6 Sisältää asennusruuvit MP 4 Asennuslevy L 65 x K 565 mm Materiaalin paksuus 4 mm Tyhjille -koteloille (koot 4 ja 8) Sisältää asennusruuvit MP 8 Asennuslevy L 565 x K 565 mm Materiaalin paksuus 4 mm Tyhjälle -kotelolle, koko 8 Sisältää asennusruuvit
32 -keskusjärjestelmä Lisätarvikkeet BZ 11 Ruuvi pituus 11 mm DIN-kiskojen tai asennuslevyjen asentamiseen kotelon pohjalle 1 -,5 mm:n paksuisille materiaaleille Itseporautuva Galvanoitu BZ 13 Ruuvi pituus 13 mm DIN-kiskojen tai asennuslevyjen asentamiseen kotelon pohjalle,5 4 mm:n paksuisille materiaaleille Itseporautuva Galvanoitu 59
33 -keskusjärjestelmä Lisätarvikkeet EP 01 Tekniset tiedot LE ES Umpinainen kosketussuojalevy tyhjälle -kotelolle, koko 1 Jälkiasennettavissa Polykarbonaattikansi, kosketussuojaksi tai laitteiden asennukseen Kiinnitystarvikkeilla EP 0 Umpinainen kosketussuojalevy tyhjälle -kotelolle, koko Jälkiasennettavissa Polykarbonaattikansi, kosketussuojaksi tai laitteiden asennukseen Kiinnitystarvikkeilla EP 03 Umpinainen kosketussuojalevy tyhjälle -koteloille, koko 3 Jälkiasennettavissa Polykarbonaattikansi, kosketussuojaksi tai laitteiden asennukseen Kiinnitystarvikkeilla EP 04 Umpinainen kosketussuojalevy tyhjälle -kotelolle, koko 4 Jälkiasennettavissa Polykarbonaattikansi, kosketussuojaksi tai laitteiden asennukseen Kiinnitystarvikkeilla
34 -keskusjärjestelmä Lisätarvikkeet AS 1 Snro Peitelevy 1 moduulia 1 x 18 mm, 9 mm:n jaolla Käyttämättömien moduuliaukkojen peittämiseen AS 18 Snro Peitelevy 18 moduulia 18 x 18 mm, 9 mm:n jaolla Käyttämättömien moduuliaukkojen peittämiseen 61
35 -keskusjärjestelmä Lisätarvikkeet VE 10 Liitin tuleville/lähteville kaapeleille maks mm², Cu/Al Nimellisvirta: 50 A 4-napainen Johtimia per liittimen napa: x mm², 4 x mm² Liitintekniikan näet teknisistä tiedoista Lähtö: joustava kuparikisko VS.. Alumiinijohtimet on valmisteltava ennen liitäntää ohjeistuksen mukaisesti. Kiristysmomentti 0,0 Nm Asennettavaksi tyhjään -koteloon, koot - 8 Täydellinen toimitus asennuspohjalla x mm Sisältää asennusruuvit VE 15 Liitin tuleville/lähteville kaapeleille maks mm², Cu/Al Nimellisvirta: 50 A 5-napainen Johtimia per liittimen napa: x mm², 4 x mm² Liitintekniikan näet teknisistä tiedoista Lähtö: joustava kuparikisko VS.. Alumiinijohtimet on valmisteltava ennen liitäntää ohjeistuksen mukaisesti. Kiristysmomentti 0,0 Nm Asennettavaksi tyhjään -koteloon, koot - 8 Täydellinen toimitus asennuspohjalla x mm Sisältää asennusruuvit VE 40 Liitin tuleville/lähteville kaapeleille maks mm², Cu/Al 4-napainen Nimellisvirta: 400 A Johtimia per liittimen napa: x mm², 4 x 5-10 mm² Liitintekniikan näet teknisistä tiedoista Lähtö: joustava kuparikisko VS.. Alumiinijohtimet on valmisteltava ennen liitäntää ohjeistuksen mukaisesti. Kiristysmomentti 40,0 Nm Asennettavaksi tyhjään -koteloon, koot - 8 Täydellinen toimitus asennuspohjalla x mm Sisältää asennusruuvit VE 45 Liitin tuleville/lähteville kaapeleille maks mm², Cu/Al Nimellisvirta: 400 A 5-napainen Johtimia per liittimen napa: x mm², 4 x 5-10 mm² Liitintekniikan näet teknisistä tiedoista Lähtö: joustava kuparikisko VS.. Alumiinijohtimet on valmisteltava ennen liitäntää ohjeistuksen mukaisesti. Kiristysmomentti 40,0 Nm Asennettavaksi tyhjään -koteloon, koot - 8 Täydellinen toimitus asennuspohjalla x mm Sisältää asennusruuvit 6
36 -keskusjärjestelmä Lisätarvikkeet VE 30 Liitin tuleville/lähteville kaapeleille maks. 95- mm², Cu/Al Nimellisvirta: 630 A -napainen Johtimia per liittimen napa: x 10- mm², 4 x mm² Liitintekniikan näet teknisistä tiedoista Lähtö: joustava kuparikisko VS 630 Alumiinijohtimet on valmisteltava ennen liitäntää ohjeistuksen mukaisesti. Kiristysmomentti 50,0 Nm Asennettavaksi tyhjään -koteloon, koot - 8 Täydellinen toimitus asennuspohjalla x mm Sisältää asennusruuvit VE 303 Liitin tuleville/lähteville kaapeleille maks. 95- mm², Cu/Al Nimellisvirta: 630 A 3-napainen Johtimia per liittimen napa: x 10- mm², 4 x mm² Liitintekniikan näet teknisistä tiedoista Lähtö: joustava kuparikisko VS 630 Alumiinijohtimet on valmisteltava ennen liitäntää ohjeistuksen mukaisesti. Kiristysmomentti 50,0 Nm Asennettavaksi tyhjään -koteloon, koot - 8 Täydellinen toimitus asennuspohjalla x mm Sisältää asennusruuvit VE 304 Liitin tuleville/lähteville kaapeleille maks. 95- mm², Cu/Al Nimellisvirta: 630 A 4-napainen Johtimia per liittimen napa: x 10- mm², 4 x mm² Liitintekniikan näet teknisistä tiedoista Lähtö: joustava kuparikisko VS 630 Johdinmateriaali: Cu/Al Alumiinijohtimet on valmisteltava ennen liitäntää ohjeistuksen mukaisesti. Kiristysmomentti 50,0 Nm Asennettavaksi tyhjään -koteloon, koot - 8 Täydellinen toimitus asennuspohjalla x mm Sisältää asennusruuvit 63
37 -keskusjärjestelmä Lisätarvikkeet NK 1 Liitin Johtimen poikkipinta-ala mm², Cu Nimellisvirta: 150 A 1-napainen per 6 x 16 mm² MK, 4 x 5 mm² MK, 4 x 35 mm² MK, 4 x 50 mm² MK, x 70 mm² MK Liitintekniikan näet teknisistä tiedoista NK Liitin 1 x 70 mm², x 35 mm², Cu Nimellisvirta: 160 A Liitintekniikan näet teknisistä tiedoista NK 3 Liitin 4 x 35 mm², Cu Nimellisvirta: 160 A Liitintekniikan näet teknisistä tiedoista NK 4 Liitin x M 10 Nimellisvirta: 400 A Liitintekniikan näet teknisistä tiedoista KKL 5 Liitin Johtimen poikkipinta-ala 6-35 mm², Cu Liittimenä Asennus DIN-kiskoon standardin SFS-EN mukaisesti Nimellisvirta: 10 A 1-napainen per 6 x 6 mm² ML, 6 x 10 mm² ML/ MKEM*, 4 x 16 mm² MK/ MKEM*, 4 x 5 mm² MK/ MKEM*, x 35 mm² MK/ MKEM* MKEM* = kaasutiiviillä holkilla Kahdella toisiinsa sähköisesti kytketyllä liitännällä Nimellisjännite Eristyspituus Kiristysmomentti Ui = 690 V a.c./d.c. 16 mm 3,0 Nm ,3 55,5 51,5 5 5,5 64
38 -keskusjärjestelmä Lisätarvikkeet FC L 10 Liitin x 5 mm², 8 x 4 mm², Cu Asennus DIN-kiskoon standardin SFS-EN mukaisesti FIXCONNECT -liitintekniikka, liitintekniikan näet teknisistä tiedoista Nimellisvirta: 10 A Nimellisjännite FC N 10 N-liitin x 5 mm², 8 x 4 mm², Cu Ui = 690 V a.c. Asennus DIN-kiskoon standardin SFS-EN mukaisesti FIXCONNECT -liitintekniikka, liitintekniikan näet teknisistä tiedoista Nimellisvirta: 10 A Nimellisjännite FC PE 10 Snro PE-liitin x 5 mm², 8 x 4 mm², Cu Ui = 690 V a.c. Koteloille, joissa on 1 x 1 moduulia (vähennetty 9:ään moduuliin) Asennus DIN-kiskoon standardin SFS-EN mukaisesti FIXCONNECT -liitintekniikka, liitintekniikan näet teknisistä tiedoista Nimellisvirta: 10 A Nimellisjännite FC PN 10 PE- ja N-liitin PE + N 1 x 5 mm², 4 x 4 mm², Cu Ui = 690 V a.c. Asennus DIN-kiskoon standardin SFS-EN mukaisesti FIXCONNECT -liitintekniikka, lisätietoja liitintekniikasta Tekniset tiedot -kappaleesta Nimellisvirta: 10 A Nimellisjännite FC BS 5 Snro Ui = 690 V a.c. FIXCONNECT -merkintäalusta 5 kpl:een sarja Merkintäalusta FIXCONNECT -liitintekniikalle, ei liittimille x 5 / 4 x 4 mm Sisältää: merkintäalustat, joihin voidaan kirjoittaa tai liimata etiketti 65
39 -keskusjärjestelmä Lisätarvikkeet FC PN 30 PE- ja N-liitin PE + N 3 x 5 mm², 1 x 4 mm², Cu 1-rivinen FIXCONNECT -liitintekniikka, liitintekniikan näet teknisistä tiedoista Nolla on pistosillalla erotettavissa kahdeksi eri potentiaaliksi Nimellisvirta: 75 A PE + N x poikkipinta-ala Johdinmateriaali Nimellisjännite FC PN 60 3 x 5 mm² 1 x 4 mm² 1-rivinen Cu Ui = 690 V a.c. PE- ja N-liitin PE + N 6 x 5 mm², 4 x 4 mm², Cu -rivinen FIXCONNECT -liitintekniikka, liitintekniikan näet teknisistä tiedoista Nolla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi Nimellisvirta: 75 A Ei käytettävissä keskuksille 1456, 1455, 1884 ja 1885 PE + N x poikkipinta-ala Johdinmateriaali Nimellisjännite FC N 30 6 x 5 mm² 4 x 4 mm² -rivinen Cu Ui = 690 V a.c. N-liitin N 6 x 5 mm², 4 x 4 mm², Cu 1-rivinen FIXCONNECT -liitintekniikka, liitintekniikan näet teknisistä tiedoista Nolla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi Nimellisvirta: 75 A N x poikkipinta-ala Johdinmateriaali Nimellisjännite 6 x 5 mm² 4 x 4 mm² 1-rivinen Cu Ui = 690 V a.c. 66
40 -keskusjärjestelmä Lisätarvikkeet FC PE 30 PE-liitin PE 6 x 5 mm², 4 x 4 mm², Cu 1-rivinen FIXCONNECT -liitintekniikka, liitintekniikan näet teknisistä tiedoista PE x poikkipinta-ala 6 x 5 mm² 4 x 4 mm² 1-rivinen Johdinmateriaali Cu Nimellisjännite Ui = 690 V a.c. NK 14 Liitin per johdin 1 x 5 mm², 1 x 16 mm², Cu Kiinnitys DIN-kiskoon DIN-kisko jälkiasennukseen Jälkiasennukseen tyhjään -koteloon KKL 34 Snro Haaroitusliitin 4 x 1,5 5 mm² / L1-L3 3-napainen, liitin 5 mm² Asennus DIN-kiskoon standardin SFS-EN mukaisesti Nimellisvirta: 80 A Leveys: 61 mm KKL 48 Haaroitusliitin L1-L3-4x 1,5 5 mm² sekä N-8x 1,5 5 mm² 4-napainen, liitin 5 mm² Asennus DIN-kiskoon standardin SFS-EN mukaisesti Nimellisvirta: 80 A Leveys: 100 mm KKL 54 Snro Haaroitusliitin napaa kohden 4 x 1,5 5 mm² / L1-L3, 4 x 1,5 5 mm² / N, 4 x 1,5 5 mm² / PE 5-napainen, liitin 5 mm² Asennus DIN-kiskoon standardin SFS-EN mukaisesti Nimellisvirta: 80 A Leveys: 100 mm 56 35, , ,
41 -keskusjärjestelmä Lisätarvikkeet WD Seinätiiviste kotelon seinät 150 tai mm -koteloiden yhdistämiseen Koostuu yhdestä tiivisteestä, neljästä liittimestä ja yhdestä kiinnikkeestä WT 1 Väliseinä mm:m kokoisten kotelon seinän yhdistämiseen x 150 mm:iin laippa- tai koteloasennusta varten BE Kiila-sarja 4 liittimen ja 5 kiilan sarja -koteloiden yhdistämiseen Muutettaessa olemassa olevia asennuksia 68
42 -keskusjärjestelmä Lisätarvikkeet FP 15 Laippa Sileä seinä Kotelon seinä 150 mm Kiinnityskiiloilla ja tiivisteellä Asennusleveys Asennuskorkeus FM 15 Laippa metriset aihiot 3 x M 0, 1 x M 3/40/50 Kotelon seinä 150 mm Kiinnityskiiloilla ja tiivisteellä FP 0 Laippa Sileä seinä Kotelon seinä mm Kiinnityskiiloilla ja tiivisteellä Asennusleveys Asennuskorkeus FM 0 Laippa metriset aihiot 15 x M 16, 15 x M 0 Kotelon seinä mm Kiinnityskiiloilla ja tiivisteellä FM 5 Laippa metriset aihiot 19 x M 16/5 Kotelon seinä mm Kiinnityskiiloilla ja tiivisteellä FM 3 Laippa metriset aihiot 8 x M 5/3, 1 x M 5/3/40 Kotelon seinä mm Kiinnityskiiloilla ja tiivisteellä 65 mm 88 mm 15 mm 88 mm FM 40 Laippa metriset aihiot x M 5/3, 5 x M 3/40 Kotelon seinä mm Kiinnityskiiloilla ja tiivisteellä 5 69
43 -keskusjärjestelmä Lisätarvikkeet FM 50 Laippa metriset aihiot x M 0, 4 x M 3/40/50 Kotelon seinä mm Kiinnityskiiloilla ja tiivisteellä FM 60 Laippa metriset aihiot 3 x M 40/50/63 Kotelon seinä mm Kiinnityskiiloilla ja tiivisteellä FP 38 Laippa Kaapelinhalkaisija Ø 7-9 mm Pehmeät kalvotiivisteet Tiiviysalue 9 x Ø 7-1 mm, 4 x Ø 7-14 mm, 4 x Ø 11-0 mm, 1 x Ø 16-9 mm Kotelon seinä mm Kiinnityskiiloilla ja tiivisteellä FP 70 Snro Laippa Kaapelinhalkaisija Ø 1 x 30-7 mm Kotelon seinä mm Kiinnityskiiloilla ja tiivisteellä FP 7 Snro Laippa Kaapelinhalkaisija Ø x je 30-7 mm Kotelon seinä mm Kiinnityskiiloilla ja tiivisteellä FM 63 Laippa, asennustilalla metriset aihiot 3 x M 40/50/63 Kotelon seinä mm 80 Kiinnityskiiloilla ja tiivisteellä
44 -keskusjärjestelmä Lisätarvikkeet FP 8 Snro Laippa, halkaistava Kaapelinhalkaisija Ø x je 30-7 mm Kotelon seinä mm Halkaistavissa, kaapeli asennus päältä Kotelointiluokka IP 54 vain käytettäessä lisäksi vedon- ja paineenpoistajaa (esim. ZE 6) KST 8 Snro Kalvotiviste Kaapelinhalkaisija Ø 30-7 mm Jälkiasennustarvike FP 8-tuotteelle Sisä- ja ulkoasennukseen Ympäristölämpötila ZE 6 Snro Vedonpoisto kahdelle ulkohalkaisijaltaan maks. 60 mm:n kokoiselle kaapelille 84 mm pitkällä kiinnityskiskolla Käytetään vain läpivientitarvikkeen FP 8 kanssa GS 30 Kotelon ripa kaapeleiden asennukseen kahteen koteloon mm:n paksuisille kotelon seinille Irrotettavissa Voidaan jälkiasentaa BF 44 Tuuletuslaippa Pystyasennukseen kotelon sivuseiniin Kotelon seinä mm -jakokeskusten tuuletukseen erittäin korkeissa sisälämpötiloissa tai kondenssiveden poistoon BE 44 Snro Tuuletusventtiili
45 -keskusjärjestelmä Lisätarvikkeet BM 3 Snro Paineentasauselementti M 3 aihioon Kondenssiveden vähentämiseen paineentasauksen avulla ISO-kierre M 3 x 1,5 Porausreikä Ø 3,3 mm Seinän paksuus on enintän 8 mm Lukkomutterilla Sisä- ja ulkoasennukseen, vaativiin olosuhteisiin Ympäristölämpötila C Jotta paineentasauksen vuotoarvoa 0,07 barin ilmanpainetta ei ylitetä, tarvitaan jokaista 4 l (4000 cm 3 ) kotelotilavuutta kohden yksi BM 3 tuuletusventtiili Esimerkki: kotelo 30 cm x 60 cm x 17 cm = cm³ = 30,6 litraa. Tarvittavien BM 3:n lukumäärä = 1 kpl Pidätämme oikeiden teknisiin muutoksiin DB 15 Katos kotelo seinään 150 mm Kiinnityskiiloilla ja tiivisteellä Soveltuu suojaamattomaan ulkoasennukseen, kestää UV-säteilyä (ks. käyttö- ja ympäristövaatimukset Tekniset tiedot -liitteestä) DB 30 Katos Koteloseinään mm Kiinnityskiiloilla ja tiivisteellä Soveltuu suojaamattomaan ulkoasennukseen, kestää UV-säteilyä (ks. käyttö- ja ympäristövaatimukset Tekniset tiedot -liitteestä) DB 01 Katoksen jatkopala Suojalipoille FP DB xx ja DB xx Tuuletusventtiili BM 3 p ulkona = p sisällä Katos 15,7 66 M3x1,5 30,7 p ulkona = p sisällä 7
46 -keskusjärjestelmä Lisätarvikkeet PL Sinetöinti sinetöintitulppaa, muuntosarja SR 4 Muuntosarja kansiruuvien muuttamiseen käsikäyttöisestä työkalukäyttöiseen 4 kiinnityskantta SN 4 Muuntosarja kansiruuvien muuttamiseen työkalukäyttöisestä käsikäyttöiseksi 4 käsiväännintä DV 01 Kansiruuvi Vain yhdessä PL :n, SR 4:n tai SN 4:n kanssa ZS 11 Lukolla lukkosarja I Käytetään käsi- tai työkalukäyttöisten asemasta estämään kannen avaamista asiattomien henkilöiden toimesta Asennussarja sisältää: sylinterilukon, avaimet, kansiruuvin pölysuojan ZS 1 Lukolla lukkosarja II Käytetään käsi- tai työkalukäyttöisten asemasta estämään kannen avaamista asiattomien henkilöiden toimesta Asennussarja sisältää: sylinterilukon, avaimet, kansiruuvin pölysuojan DR 04 Työkalukäyttöinen kansiruuvi kolmioavain 8 mm Käytetään käsi- tai työkalukäyttöisten asemasta estämään kannen avaamista asiattomien henkilöiden toimesta 4 kannen suljinta 8 mm:n kolmioavaimella ja avaimella DS 1 Snro Kolmioavain 8 mm 73
47 -keskusjärjestelmä Lisätarvikkeet ZS 0 -sarana kansille -koteloille, koot 1,, 3 ja 4. Kojeiden ja laitteiden helpompaan käyttämiseen. Kansi pysyy kiinnitettynä kotelon pohjassa. Voidaan asentaa vain uloimpiin koteloihin. ZS 40 -sarana kansille -koteloille, koot 1-8 Kojeiden ja laitteiden helpompaan käyttämiseen. Kansi pysyy kiinnitettynä kotelon pohjassa. Asennukseen tarvitaan seinäliittimet tai laipat Ei voida käyttää koteloissa, joissa on kosketussuoja ZS 60 -sarana kansille -koteloille, koot 4 ja 8, välikehyksellä Kojeiden ja laitteiden helpompaan käyttämiseen. Kansi pysyy kiinnitettynä kotelon pohjassa. Asennukseen tarvitaan seinäliittimet tai laipat Ei voida käyttää koteloissa, joissa on kosketussuoja 74
48 -keskusjärjestelmä Lisätarvikkeet KL 6 Saranoitu luukku aukon koko 117 x 60 mm Poraus- ja sahausmallilla Moduulia 1 x 6 x 18 mm Sinetöitävissä Saranoitu luukku lukittavissa SK 01 -lukolla Sisältää asennustarvikkeet Seinämän paksuus 1,5-4,5 mm KL 1 Saranoitu luukku aukon koko 0 x 60 mm Poraus- ja sahausmallilla Moduulia 1 x 1 x 18 mm Sinetöitävissä Saranoitu luukku lukittavissa SK 01 -lukolla Sisältää asennustarvikkeet Seinämän paksuus 1,5-4 mm BS 6 Kosketussuoja KL 6:lle Sisältää asennusruuvit Moduuliyksikköä 6 1 x 6 x 18 mm BS 1 Kosketussuoja KL 1:lle Sisältää asennusruuvit Moduuliyksikköä 1 1 x 1 x 18 mm SK 01 Lukko, luukkuun Jälkiasennusta varten saranoituihin luukkuihin, joiden leveys on 6 tai 1 moduulia Saranoidun läpän takana olevien kytkinlaitteiden suojaamiseen asiattomalta pääsyltä (toimii vain kansilukon ZS.. kanssa) Seuraavilla osilla: 1 lukko, KL SA Pölysuojus Kotelokoot 1 4 Kahdelle kannen kiinnikkeelle 75
49 -keskusjärjestelmä Lisätarvikkeet AL 40 Snro Tekniset tiedot LE ES Kiinnityskorvasarja ruostumattomasta teräksestä Koteloiden kiinnitykseen kulmista MS Asennusprofiili Maks. 900 x 1 00 mm:n -jakokeskusten seinäasennukseen 8 kpl M6 x 16 -ruuvia kotelon kiinnitykseen Pituus Materiaali MX mm Galvanoitu ja jauhemaalattu sendzimir-teräsprofiili Asennusprofiilisarja U-profiilikisko asennuskehyksen valmistukseen 1 x DIN-kisko, pituus mm Pituus Materiaali MX 011 Kehyksen kiinnitinsarja asennuskehyksen valmistukseen 1950 mm Sinkitetty ja pulverimaalattu teräslevy kiinnityselementit T- tai L-liitososille Seuraavilla osilla: liitoskappaletta ruuveilla ja muttereilla MX 0105 Liitososasarja asennuskehyksen valmistukseen x nostokorvakkeita liitosruuveilla Materiaali Sinkitetty ja pulverimaalattu teräslevy
50 -keskusjärjestelmä Lisätarvikkeet MX 0111 Asennussarja 1 kpl:een sarja M 6 x 16 Itsekiertyvä -kotelon kiinnittämiseen asennusprofiiliin MX 0101 Maalikynä RAL 7016 Snro ml Z RK 19 Kaapelitilan peitekanava Korkeus: 150 mm Syvyys: 190 mm Pituus: 000 mm Väri RAL 7030 Materiaali Kestomuovia Z RKZ 19 Kaapelitilan peitekanavan päätylevysarja Korkeus: 150 mm Syvyys: 190 mm Väri RAL 7030 Materiaali Kestomuovia
51 Tekniset tiedot LE ES Pääsyötön kotelot väliulosotolla - sinetöitävissä - liitäntävalmius 78
52 -keskusjärjestelmä Pääsyötön kotelot väliulosotolla, sinetöitävissä 8015 x varokepohja 160 A, NH 00, 3-napainen NH 00-varokepohjat, katso kytkentä 3-napainen + N + PE AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: 3 x AKM 50 Syöttävän piirin liittimen koko mm² Lähtevän piirin liittimen koko 4-5 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) Johdinmateriaali: Cu Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Teräksisillä kiinnityskorvilla Nimellisjännite Un = 690 V a.c. Keskuksen mitoitusvirta I na = 15 A Piirin mitoitusvirta I nc = 110 A Tasoituskerroin (RDF) 0,9 Ehdollinen mitoitusoikosulkuvirta I cc = 50 ka toimitetuilla sulakkeilla Kiristysmomentti 3,0 Nm liitin 1,0 Nm ruuviliitäntä M x varokepohja 160 A, NH 00, 3-napainen NH 00-varokepohjat, katso kytkentä 3-napainen + N + PE AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: 4 x AKM 50 Syöttävän piirin liittimen koko mm² Lähtevän piirin liittimen koko 4-5 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) Johdinmateriaali: Cu Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Teräksisillä kiinnityskorvilla Nimellisjännite Un = 690 V a.c. Keskuksen mitoitusvirta I na = 15 A Piirin mitoitusvirta I nc = 110 A Tasoituskerroin (RDF) 0,9 Ehdollinen mitoitusoikosulkuvirta I cc = 50 ka toimitetuilla sulakkeilla Kiristysmomentti 3,0 Nm liitin 1,0 Nm ruuviliitäntä M AKM 50 AKM AKM 50 AKM 50 79
53 -keskusjärjestelmä Pääsyötön kotelot väliulosotolla, sinetöitävissä 805 x varokepohja 160 A, NH 00, 3-napainen Asennettu 50 A kiskostoon, 5-napainen AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: 3 x AKM 50, alkaen 4x50/5 mm² tilaa tarvittaessa holkkitiiviste AKM 63 erikseen Syöttö kiskoliittimellä 5-70 mm², Cu, MK Lähtevän piirin liittimen koko 4-5 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) N-johtimen mitoitus on sama kuin vaihejohtimen Johdinmateriaali: Cu Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Teräksisillä kiinnityskorvilla Nimellisjännite U n = 690 V a.c. Keskuksen mitoitusvirta I na = 160 A Piirin mitoitusvirta I nc = 15 A Tasoituskerroin (RDF) 0,8 Lyhytaikainen mitoituskestovirta I cw = 15 ka / 1 s toimitetuilla sulakkeilla Kiristysmomentti 3,0 Nm liitin 1,0 Nm ruuviliitäntä M x varokepohja 160 A, NH 00, 3-napainen Asennettu 50 A kiskostoon, 5-napainen AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: 4 x AKM 50, alkaen 4x50/5 mm², tilaa tarvittaessa holkkitiiviste AKM 63 erikseen Syöttö kiskoliittimellä 5-70 mm², Cu, MK Lähtevän piirin liittimen koko 4-5 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) N-johtimen mitoitus on sama kuin vaihejohtimen Johdinmateriaali: Cu Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Teräksisillä kiinnityskorvilla Nimellisjännite U n = 690 V a.c. Keskuksen mitoitusvirta I na = 160 A Piirin mitoitusvirta I nc = 15 A Tasoituskerroin (RDF) 0,8 Lyhytaikainen mitoituskestovirta I cw = 15 ka / 1 s toimitetuilla sulakkeilla Kiristysmomentti 3,0 Nm liitin 1,0 Nm ruuviliitäntä M AKM 50 AKM 50 AKM AKM 50 AKM 50 AKM 50 80
54 -keskusjärjestelmä Pääsyötön kotelot väliulosotolla, sinetöitävissä x varokepohja 160 A, NH 00, 3-napainen Asennettu 50 A kiskostoon, 5-napainen AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: 5 x AKM 50, alkaen 4x50/5 mm² tilaa tarvittaessa holkkitiiviste AKM 63 erikseen Syöttö kiskoliittimellä 5-70 mm², Cu, MK Lähtevän piirin liittimen koko 4-5 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) N-johtimen mitoitus on sama kuin vaihejohtimen Johdinmateriaali: Cu Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Teräksisillä kiinnityskorvilla Nimellisjännite U n = 690 V a.c. Keskuksen mitoitusvirta I na = 160 A Piirin mitoitusvirta I nc = 15 A Tasoituskerroin (RDF) 0,8 Lyhytaikainen mitoituskestovirta I cw = 15 ka / 1 s toimitetuilla sulakkeilla Kiristysmomentti 3,0 Nm liitin 1,0 Nm ruuviliitäntä M x varokepohja 160 A, NH 00, 3-napainen Asennettu 50 A kiskostoon, 5-napainen AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: 6 x AKM 50 alkaen 4x50/5 mm² tilaa tarvittaessa holkkitiiviste AKM 63 erikseen Syöttö kiskoliittimellä 5-70 mm², Cu, MK Lähtevän piirin liittimen koko 4-5 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) N-johtimen mitoitus on sama kuin vaihejohtimen Johdinmateriaali: Cu Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Teräksisillä kiinnityskorvilla Nimellisjännite U n = 690 V a.c. Keskuksen mitoitusvirta I na = 160 A Piirin mitoitusvirta I nc = 15 A Tasoituskerroin (RDF) 0,8 Lyhytaikainen mitoituskestovirta I cw = 15 ka / 1 s toimitetuilla sulakkeilla Kiristysmomentti 3,0 Nm liitin 1,0 Nm ruuviliitäntä M AKM 50 AKM 50 AKM AKM AKM 50 AKM 50 AKM 50 81
55 -keskusjärjestelmä Pääsyötön kotelot väliulosotolla, sinetöitävissä 8075 x varokepohja 160 A, NH 00, 3-napainen Tekniset tiedot LE ES Asennettu 50 A kiskostoon, 5-napainen AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: x AKM 50 Syöttö kiskoliittimellä 5-95 mm², Cu, MK Lähtevän piirin liittimen koko 4-35 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) N-johtimen mitoitus on sama kuin vaihejohtimen Kaapelin asentaminen päältä Johdinmateriaali: Cu Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Teräksisillä kiinnityskorvilla Nimellisjännite U n = 690 V a.c. Keskuksen mitoitusvirta I na = 10 A Piirin mitoitusvirta I nc = 10 A Tasoituskerroin (RDF) 0,85 Lyhytaikainen mitoituskestovirta I cw = 15 ka / 1 s toimitetuilla sulakkeilla Kiristysmomentti 3,0 Nm liitin 1,0 Nm ruuviliitäntä M x varokepohja 160 A, NH 00, 3-napainen Asennettu 50 A kiskostoon, 5-napainen AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: 3 x AKM 50 Syöttö kiskoliittimellä 5-95 mm², Cu, MK Lähtevän piirin liittimen koko 4-35 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) N-johtimen mitoitus on sama kuin vaihejohtimen Kaapelin asentaminen päältä Johdinmateriaali: Cu Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Teräksisillä kiinnityskorvilla Nimellisjännite U n = 690 V a.c. Keskuksen mitoitusvirta I na = 4 A Piirin mitoitusvirta I nc = 10 A Tasoituskerroin (RDF) 0,85 Lyhytaikainen mitoituskestovirta I cw = 15 ka / 1 s toimitetuilla sulakkeilla Kiristysmomentti 3,0 Nm liitin 1,0 Nm ruuviliitäntä M AKM 50 FP AKM 50 FP 8 AKM 50 8
56 -keskusjärjestelmä Pääsyötön kotelot väliulosotolla, sinetöitävissä x varokepohja 160 A, NH 00, 3-napainen Asennettu 50 A kiskostoon, 5-napainen AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: 4 x AKM 50 Syöttö kiskoliittimellä 5-95 mm², Cu, MK Lähtevän piirin liittimen koko 4-35 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) N-johtimen mitoitus on sama kuin vaihejohtimen Kaapelin asentaminen päältä Johdinmateriaali: Cu Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Teräksisillä kiinnityskorvilla Nimellisjännite U n = 690 V a.c. Keskuksen mitoitusvirta I na = 4 A Piirin mitoitusvirta I nc = 10 A Tasoituskerroin (RDF) 0,85 Lyhytaikainen mitoituskestovirta I cw = 15 ka / 1 s toimitetuilla sulakkeilla Kiristysmomentti 3,0 Nm liitin 1,0 Nm ruuviliitäntä M8 836 x varokepohja 50 A, NH 1, 3-napainen Asennettu 400 A kiskostoon, 5-napainen AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: x AKM 63 Syöttö liittimellä mm² Lähtö kaapelikengällä M 10, 5-70 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) N-johtimen mitoitus on sama kuin vaihejohtimen Kaapelin asentaminen päältä Johdinmateriaali: Cu/Al Alumiinijohtimet on valmisteltava ennen liitäntää ohjeistuksen mukaisesti. Savunharmaa kansi Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Teräksisillä kiinnityskorvilla Nimellisjännite U n = 690 V a.c. Keskuksen mitoitusvirta I na = 30 A Piirin mitoitusvirta I nc = 0 A Tasoituskerroin (RDF) 0,7 Lyhytaikainen mitoituskestovirta I cw = 15 ka / 1 s toimitetuilla sulakkeilla Kiristysmomentti 0,0 Nm AKM 50 AKM 50 FP AKM 63 AKM 63 FP 8 83
57 -keskusjärjestelmä Pääsyötön kotelot väliulosotolla, sinetöitävissä x varokepohja 50 A, NH 1, 3-napainen Asennettu 400 A kiskostoon, 5-napainen AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: 3 x AKM 63 Syöttö liittimellä mm² Lähtö kaapelikengällä M 10, 5-70 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) N-johtimen mitoitus on sama kuin vaihejohtimen Kaapelin asentaminen päältä Johdinmateriaali: Cu/Al Alumiinijohtimet on valmisteltava ennen liitäntää ohjeistuksen mukaisesti. Savunharmaa kansi Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Teräksisillä kiinnityskorvilla Nimellisjännite U n = 690 V a.c. Keskuksen mitoitusvirta I na = 355 A Piirin mitoitusvirta I nc = 0 A Tasoituskerroin (RDF) 0,7 Lyhytaikainen mitoituskestovirta I cw = 15 ka / 1 s toimitetuilla sulakkeilla Kiristysmomentti 0,0 Nm 815 x varokekytkin 160 A, NH 00, 3-napainen Asennettu 50 A kiskostoon, 5-napainen AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: 3 x AKM 50 Syöttö kiskoliittimellä 5-35 mm², Cu, MK Lähtevän piirin liittimen koko 4-35 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) N-johtimen mitoitus on sama kuin vaihejohtimen Johdinmateriaali: Cu Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Teräksisillä kiinnityskorvilla Nimellisjännite U n = 690 V a.c. Keskuksen mitoitusvirta I na = 15 A Piirin mitoitusvirta I nc = 110 A Tasoituskerroin (RDF) 0,9 Lyhytaikainen mitoituskestovirta I cw = 15 ka / 1 s toimitetuilla sulakkeilla Käyttöluokka gl/gg Kiristysmomentti 3,0 Nm liitin 1,0 Nm ruuviliitäntä M8 961 AKM AKM 63 AKM 63 FP AKM AKM 50 84
58 -keskusjärjestelmä Pääsyötön kotelot väliulosotolla, sinetöitävissä 885 x varokekytkin 160 A, NH 00, 3-napainen Asennettu 50 A kiskostoon, 5-napainen AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: x AKM 50, 1 x AKM 63, Tilaa erikseen 10 mm² kaapeliin halkaistava laippa FP 8 Syöttö kiskoliittimellä 5-10 mm², Cu, MK Lähtevän piirin liittimen koko 4-50 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) N-johtimen mitoitus on sama kuin vaihejohtimen Johdinmateriaali: Cu Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Asennusprofiili Nimellisjännite U n = 690 V a.c. Keskuksen mitoitusvirta I na = 00 A Piirin mitoitusvirta I nc = 110 A Tasoituskerroin (RDF) 0,9 Lyhytaikainen mitoituskestovirta I cw = 15 ka / 1 s toimitetuilla sulakkeilla Käyttöluokka gl/gg Kiristysmomentti 3,0 Nm liitin 1,0 Nm ruuviliitäntä M x varokekytkin 160 A, NH 00, 3-napainen Asennettu 50 A kiskostoon, 5-napainen AKM-kalvotiiviste (toimituksessa mukana) Sisältää holkkitiivisteet: 3 x AKM 50, 1 x AKM 63, Tilaa erikseen 10 mm² kaapeliin halkaistava laippa FP 8 Syöttö kiskoliittimellä 5-10 mm², Cu, MK Lähtevän piirin liittimen koko 4-50 mm² (ks. Tekniset tiedot -liitteestä liitintekniikka) N-johtimen mitoitus on sama kuin vaihejohtimen Johdinmateriaali: Cu Väliulosotolla, sinetöitävissä Käytettäessä mittaamattomassa paikassa, konsultoi paikallista energian jakeluyhtiön kanssa. Asennusprofiili Nimellisjännite U n = 690 V a.c. Keskuksen mitoitusvirta I na = 50 A Piirin mitoitusvirta I nc = 110 A Tasoituskerroin (RDF) 0,85 Lyhytaikainen mitoituskestovirta I cw = 15 ka / 1 s toimitetuilla sulakkeilla Käyttöluokka gl/gg Kiristysmomentti 3,0 Nm liitin 1,0 Nm ruuviliitäntä M AKM AKM 50 AKM 63 AKM 50 85
59 -keskusjärjestelmä Tekniset tiedot Käyttö- ja ympäristöolosuhteet 87 Standardit ja määräykset 88 tat mm 89 Tyhjän kotelon testattu häviöteho Liittimet 9 Suunnitteluohjelmisto ENYGUIDE 93 MI-keskusten asennusohje
60 -keskusjärjestelmä Tekniset tiedot Käyttö- ja ympäristöolosuhteet Käyttöalue Ympäristön lämpötila - keskiarvo yli 4 tuntia - enimmäisarvo - miniarvo Ilman kosteus - lyhyt aika Palontorjunta sisäisen palon ennaltaehkäisy Palokäyttäytyminen - hehkulankakoe IEC/SFS-EN UL Subject 94 Tyhjä kotelo Keskuskotelo 1... /... / 8... Soveltuu sisä- ja ulkoasennukseen, sääsuojaus Ota huomioon ympäristöolosuhteiden vaikutus asennettuun laitteistoon, esimerkiksi korkeat tai matalat lämpötilat tai kondenssiveden muodostuminen; katso tekniset tiedot. Voidaan ajoittain puhdistaa (suoralla suihkutuksella) paineilmapesurilla ilman puhdistusaineita veden paine: maks. 100 bar, veden lämpötila: maks. 80 C, etäisyys 0,15 m, IP 69K vaatimusten mukaan, Yksittäinen kotelo ilman kanteen asennettuja kojeita (kotelot eivät ole yhdisteltävissä) Kotelo ja läpivienti vähintään IP C 5 C Vaatimukset sähkölaitteille tulevat materiaalinormeista ja laeista Vähimmäisvaatimukset - hehkulankakoe IEC/SFS-EN : C koteloille ja läpivienneille C sähköä johtaville osille 960 C V- vaikeasti syttyvä, itsestään sammuva + 35 C + 40 C 5 C Keskusjärjestelmän ympäristölämpötila voi madaltua kojeiden ja laitteiden vuoksi. 50% lämpötilassa 40 C 100% lämpötilassa 5 C 960 C V- vaikeasti syttyvä, itsestään sammuva Mekaaninen kestävyys IK 08 (5 Joule) IK 08 (5 Joule) Myrkyllisyys halogeeniton 1) halogeeniton 1) silikoniton silikoniton Halogeeniton vastaten kaapeleiden ja eristettyjen johtojen testauksia - palokaasujen syövyttävyys - IEC/SFS-EN mukaan. Ks. materiaalien ominaisuudet teknisistä tiedoista. Täyttää IP 69K standardin vaatimukset 87
61 -keskusjärjestelmä Tekniset tiedot Standardit ja määräykset Tekniset tiedot LE ES -keskuskotelot täyttävät IEC/SFS-EN osa :n asettamat vaatimukset ammattikäyttöön tarkoitetuille jakokeskuksille (PSC). Standardit ja määräykset Hyväksynnät Jakokeskukset ovat keskuksia, jotka kootaan ja johdotetaan suuresti poikkeamatta alkuperäisestä tyypistä tai järjestelmästä alkuperäisen valmistajan ohjeiden mukaan. Jotta Henselin -keskuskotelot täyttäisivät nämä määräykset, tulee seuraavat asiat ottaa huomioon: 1. Keskuksen tulee koostua tässä katalogissa esitetyistä koteloista.. Kojeiden ja laitteiden johdotukset tulee tehdä taulukon eristettyjen johtimien mitoitus (ks. Tekniset tiedot liite) annettujen poikkipinta-alojen ja johdintyyppien mukaan. 3. Keskuksen valmistamisen jälkeen tulee tehdä standardinmukainen kappaletarkastus. 4. Tarkastuksesta tulee laatia pöytäkirja. 5. Keskuksella tulee olla valmistajan tyyppikilpi. Keskuksen on testaamalla osoitettu mm. nämä ominaisuudet Pöytäkirjassa tulee osoittaa mm. keskusjärjestelmän seuraavat ominaisuudet - lämpötilan ylä- ja alarajat - eristysresistanssi - oikosulunkestävyys - suojapiirin oikosulunkestävyys - IP-kotelointiluokka - pinta- ja ilmaväli, jne. - IEC/SFS-EN Pienjännitekeskukset. Osa : Ammattikäyttöön tarkoitetut kojeistot - IEC/SFS-EN Kytkentätarvikkeet. Kuparijohtimien liittämiseen tarkoitettujen ruuvityyppisten ja ruuvittomien puristusosien turvallisuusvaatimukset - SFS-EN 506 Metriset holkkitiivisteet sähköasennuksille - IEC/SFS-EN 6069 Pienjännitevarokkeet - DIN Kojeet ja laitteet, kotelon ulkomitat ja siihen kuuluvat asennusmitat - IEC/SFS-EN 6059 Sähkölaitteiden kotelointiluokat (IP-koodi) - IEC/SFS-EN Pienjännitekytkinlaitteet - Osa : Katkaisijat - IEC/SFS-EN Pienjännitekytkinlaitteet - Osa 3: Kytkimet, erottimet, kytkinerottimet ja varokekytkinyhdistelmät EZU Tschechien MEEI Ungarn GOST ASTA 88
62 -keskusjärjestelmä Tekniset tiedot Yksityiskohtaiset mitat mm Maksimaalinen käytettävissä oleva asennustila asennuslevyjä käytettäessä. Yksittäisten tyhjien 9 -koteloiden koko levenee 15 mm sivulle asennetun saranan takia, ks. myös tuotesivut. = käytettävissä oleva asennustila läpivienneille Kojeiden ja laitteiden asennus kanteen Poraa kojeiden ja laitteiden aukon kulmat ja sahaa sitten aukko pistosahalla EP -asennuslevyyn. Käytä sahanterää karkealla hammastuksella, joka soveltuu muoviin (esim. Bosch T 101 B) x x x x x x x x x
63 -keskusjärjestelmä Tekniset tiedot Tyhjän kotelon testattu häviöteho -koteloiden lämpötilannousu ((Δ ) kojeiden ja laitteiden häviötehon vuoksi -keskusjärjestelmä Kotelo koko Enclosure Kotelon kok size 1 1 Enclosure Kotelon kok size Enclosure Kotelon kok size, lid korotuskehyksellä with enlarged height Enclosure Kotelon kok size 3 3 Enclosure Kotelon kok size 3 3, lid korotetulla with enlarged kannella height Enclosure Kotelon kok size 4 4 Enclosure Kotelon kok size 4 4, lid korotetulla with enlarged kannella height Enclosure Kotelon kok size 4 korotuskehyksellä 4 with extension frame Enclosure Kotelon kok size 4 korotetulla 4, lid with enlarged kannella depth and ja korotuskehyksellä extension frame tat (LxKxS) mm Kotelon koko 1 x 150 x 170 0,6 Kotelon koko x x 170 1, Kotelon koko, korotetulla kannella x x 14 1,3 Kotelon koko 3 x 450 x 170 1,5 Kotelon koko 3, korotetulla kannella x 450 x 14 1,8 Kotelon koko 4 x 600 x 170 1,9 Kotelon koko 4, korotetulla kannella x 600 x 14,0 Kotelon koko 4, korotuskehyksellä x 600 x 55, Kotelon koko 4, korotetulla kannella ja korotuskehyksellä x 600 x 99,3 Kotelon koko x 600 x 170,6 Kotelon koko x 600 x 170 3,3 Kotelon koko 8, korotuskehyksellä 600 x 600 x 55 4,0 Enclosure Kotelon kok size 6 6 Enclosure Kotelon kok size 8 8 Häviötehon käsittelykyky P ab Watteina per Kelvin-aste kokoonpannuille koteloille Enclosure Kotelon kok size 8 korotuskehyksellä 8 with extension frame 90
64 -keskusjärjestelmä Tekniset tiedot Tyhjän kotelon testattu häviöteho Huomio! Maksimaalinen sallittu lämpötila kotelon sisällä (J imax) määräytyy seuraavista asioista: 1. Asennettujen kojeiden ja laitteiden maksimaalinen ympäristölämpötila (ota laitevalmistajien tiedot huomioon).. Sisällä olevien johtimien ja sisäänjohdettujen johtojen ja kaapeleiden lämpötilan raja-arvot. 3. Kotelon materiaalien ja läpivientien, jne. lämmönkesto. Esimerkki: Laskettu maksimaalinen sallittu häviöteho (P V) Maksimaalinen sallittu lämpötila kotelon sisällä ( imax): esim. 55 C Kotelon ympäristölämpötila ( U): 5 C Maksimaalinen sallittu lämpötilannousu kotelon sisällä: Δ = max - U = 55 C - 5 C = 30 K Maksimaalinen sallittu kojeiden ja laitteiden häviöteho mukaan lukien kiskostot sekä kaapelit ja johtimet kaavion mukaan on: Kotelo koko 3 (450 x x 170 mm) Asennettujen koteloiden yhteishäviöteho: P V = 45 W Esimerkki: Laskettu kotelon sisälämpötila ( i) Kotelon ympäristölämpötila ( U): 5 C Asennettujen kojeiden ja laitteiden häviöteho (P V): 30 W Kaavion mukainen kotelon sisälämpötilan nousu: Δ Kotelon koko 3 (450 x x 170 mm), asennettujen koteloiden yhteishäviöteho: = 17 K; i = U + Δ = 5 C + 17 K = 4 C 91
65 -keskusjärjestelmä Tekniset tiedot Liitimet Liitin tuleville/lähteville Liitin tuleville/lähteville kaapeleille N- ja PE-FIXCONNECT - liitin PE- ja N-liittimien nimellispoikkipinta-ala kuparijohtimille N-kiskon nimellisvirta: 75 A Liittimet eivät löysty itsestään. VE 10, 4-napainen VE 15, 5-napainen Johdintila Ruuviliitin 5 mm Nimellispoikkipinta-alat maks. lukumäärä min. - maks VE 40, 4-napainen VE 45, 5-napainen 5 mm, MK 16 mm, MK 10 mm, ML 6 mm, ML 4 mm, ML,5 mm, ML 1,5 mm, ML }Testattu samankokoisille ja -tyyppisille johtimille yhdessä potentiaalissa. VE 30, -napainen VE 303, 3-napainen VE 304, 4-napainen Nimellispoikkipinta-ala 150 mm 40 mm mm Nimellisvirta 50 A 400 A 630 A Kiristysmomentti 0 Nm 40 Nm 50 Nm Johtimia per liittimen napa Johdintyyppi Cu/Al 1) ML (pyöreä) Johdintyyppi Cu/Al 1) MK (pyöreä), MKEM (joustava) Johdintyyppi Cu/Al 1) ML (sektori) Johdintyyppi Cu MK (sektori) Johdintyyppi Al MK (sektori) -5-napainen, kupari- ja alumiinijohtimille, asennettavaksi tyhjään -koteloon, koot - 8, täydellinen toimitus asennuspohjalla x mm, sisältää asennusruuvit Joustava kuparikisko VS VS 630 VS VS 630 VS 630 Alumiinijohtimet on valmisteltava ennen liitäntää ohjeistuksen mukaisesti. maks. lukumäärä min. - maks. 5 mm, MKEM 16 mm, MKEM 10 mm, MKEM 6 mm, MKEM 4 mm, MKEM,5 mm, MKEM 1,5 mm, MKEM 1 1,5-4 mm, ML 1 1,5-4 mm, MKEM Jousiliitin 4 mm Ilman päätyholkkia liitin täytyy avata työkalulla ennen johtimen liittämistä. 9
66 -keskusjärjestelmä Tekniset tiedot Suunnittelu Mukavaa projektisuunnittelua nopeasti ja helposti ENYGUIDE-suunnitteluohjelmistolla. Suunnitteluohjelmisto - internetin kautta online - työasemalla offl ine Enyguide on ammattimainen suunnitteluohjelmisto, jolla sähköalan asiantuntijat voivat laatia itselleen nopeasti ja helposti pohjapiirustuksia ja osalistoja ilman aikaa vievää ohjelmien asennusta. Ammattimainen suunnitteluohjelmisto piirtää keskusjärjestelmän tarkasti 3D-kuvaksi asiakkaalle ja/tai käyttäjälle tai D-piirrokseksi asentajalle. Käyttäjä voi tehdä useiden kerroksien avulla eron kokoonpanon, päällyksien ja ovien välillä. ENYGUIDE määrittää itsenäisesti yhdistelmään tarvittavat Lisätarvikkeet, kuten välilevyjen, seinätiivisteiden ja sivuseinämien määrän. Aloita suoraan ENYSTAR-keskusjärjestelmän projektilla tai hyödynnä rekisteröinnin etuja: henkilökohtainen projektinhallinta käyttäjien hallinta Henselin asiantuntija voi pyynnöstä tarkastella projektia tai tallentaa projektin tiedot mahdollista käsittelyä varten. 93

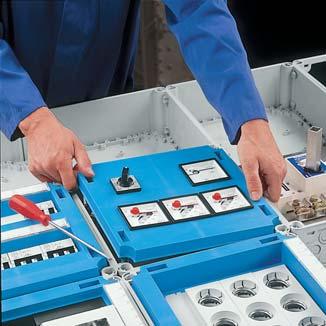

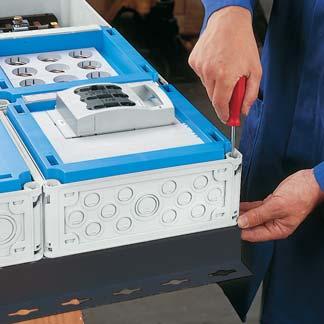

67 -keskusjärjestelmä Tekniset tiedot Seinämien avaus ja kokoonpano -keskusjärjestelmän kokoonpano-ohjeistus. Esiasennetut ja testatut kotelot. Poista järjestelmän sisäiset seinät ja läpivienneille tarkoitetut kohdat. Avaa myös kiiloille tarkoitetut aukot. Kokoonpano Asenna liimautuva tiiviste WD kohtiin joissa kotelot yhdistetään toisiinsa. Myös kohtiin, joissa seinämiä ei ole avattu. Kotelot yhdistetään toisiinsa kiiloilla. Lisää rakenteeliista lujuutta väli-klipseillä. Käytä väliseinää WT 1 mm kotelokoossa, joissa yhdistät kotelon kahteen koteloon, joissa 150 mm seinä. 94
68 -keskusjärjestelmä Tekniset tiedot Laipat, läpiviennit Laipat Asenna laipat neljällä kiilalla ja väli-klipsillä. Läpivienti Avaa aihiot suurehkolla talttapäisellä ruuvimeisselillä kuvan mukaan. Holkkitiivisteet Aseta holkkitiiviste aihioon ja kiinnitä lukkomutterilla. 95
69 -keskusjärjestelmä Tekniset tiedot Halkaistava laippa / korotuskehys Tekniset tiedot LE ES Halkaistavan laipan asennus Avaa aukko ja sahaa ylärima pois. Kiinnitä halkaistava laippa mukana toimitetuilla ruuveilla ja asenna tiiviste. Sovita kalvotiivisteen koko kaapelinhalkaisijaan. Työnna kaapeli siitä läpi ja lopuksi kiinnitä nippuside kuvan mukaan. Asenna kaapeli keskukseen päältä. Korotuskehyksen asennus Aseta kiinnityspalat kansiruuvien aukkoihin. Oikea kuva: Aseta korotuskehys pohjan päälle. Kiinnitä korotuskehys mukana toimitetuilla ruuveilla pohjaan. Ø xx-xx 96
70 -keskusjärjestelmä Tekniset tiedot Kojeiden ja laitteiden asennus, asennuslevyt ja DIN-kiskot Kojeiden ja laitteiden asennus asennuslevyyn tai DIN-kiskoon Kiinnitä kojeet ja laitteet asennuslevyyn itsestään porautuvilla ruuveilla. Asenna asennuslevy BZ 13-ruuveilla kotelon pohjaan. Asenna DIN-kisko suoraan kotelon pohjaan BZ 11- ruuveilla tai käytä korotuspaloja DS 5/50 mm korotuksilla. Kojeiden asentaminen EP-kosketusuojaan Poraa kulmiin aloitusreiät. Sahaa aukot karkeateräisellä sahalla, joka soveltuu muoville. Asenna EP-asennuspalat koteloon. Kiinnitä kosketussuojat Sulje avoimet aukot AS-peitelevyllä. 97
71 -keskusjärjestelmä Tekniset tiedot Kojeiden ja laitteiden asennus ja suojaukset Kojeiden ja laitteiden asennus moduulikoteloihin Moduulin mitta: 1 moduli = 18 mm Tekniset tiedot LES Moduulikoteloihin voidaan asentaa kaikkia DIN-kiskoasenteisia kojeita ja laitteita. Asennuksessa on otettava huomioon yhden rivin maksimaalinen leveys, esimerkiksi 1x 18 mm (1 moduulinen). Sekä, ettei syöttävän sulakkeen koko ylitä 80 A:a. PE ja N-kiskot Cu-johtimille on esiasennettu, riippuen mallista. Kosketussuojaus Kosketussuojauksia tulee käyttää estämään tahatonta kosketusta sähköjohtaviin osiin. Suojausluokka II, HUOM. -moduulikoteloissa: Avoimet moduuliaukot tulee sulkea tahattoman kosketuksen estämiseksi. Toimituksissa on mukana AS-peitelevyjä kattamaan 50% aukkojen kokonaismäärästä tta vastaa DIN mitoitusta kojeille ja laitteille DIN-kiskoon
72 -keskusjärjestelmä Tekniset tiedot Seinä- tai vapaasti seisova asennus Seinäasennus Suoraan kotelon pohjan läpi. Kiinnityskorvat AL 40-kiinnityskorvasarja ruostumattomasta teräksestä. Asennusprofiili -keskusjärjestelmä asennetaan DS profi iliin, joka on 1950 mm pitkä ja 150 mm rasterilla. HUOM: Katkaise asennusprofi ili sopivan mittaiseksi, kts kuva. Kiinnitä asennusprofi ili -keskusjärjestelmän sivuille. Tällöin DS -asennusprofi ili mahdollistaa kaapeleiden vedot keskuksen takana. Kuljetus Kiinnitä ja tue keskusta riittävästi jottei se pääse taipumaan tai murtumaan kuljetuksen aikana. 7 7 Asennusprofi ilin matriisi Tekniset tiedot LES 99
