Fibox TEMPO Mitoitus ja asennuskorokkeet Nopeasti asennettava RoHS-yhteensopiva yhteensopivat yleisimpien sarana

Koko: px
Aloita esitys sivulta:

Download "Fibox TEMPO Mitoitus ja asennuskorokkeet Nopeasti asennettava RoHS-yhteensopiva yhteensopivat yleisimpien sarana"

Transkriptio

1 Fibox TEMPO Fibox Tempo -kotelot on suunniteltu säästämään asennukseen kuluvaa aikaa ja rahaa. Kannen laaja tasainen pinta on oiva alusta silkkipainolle, tarroille, asennusikkunoille ja kytkimille. Kotelon mukana toimitettavat pikasaranat on helppo asentaa ilman ruuveja ja työkaluja. TEMPO Mitoitus ja asennuskorokkeet Nopeasti asennettava RoHS-yhteensopiva yhteensopivat yleisimpien sarana ja halogeeniton standardikoteloiden kanssa 43

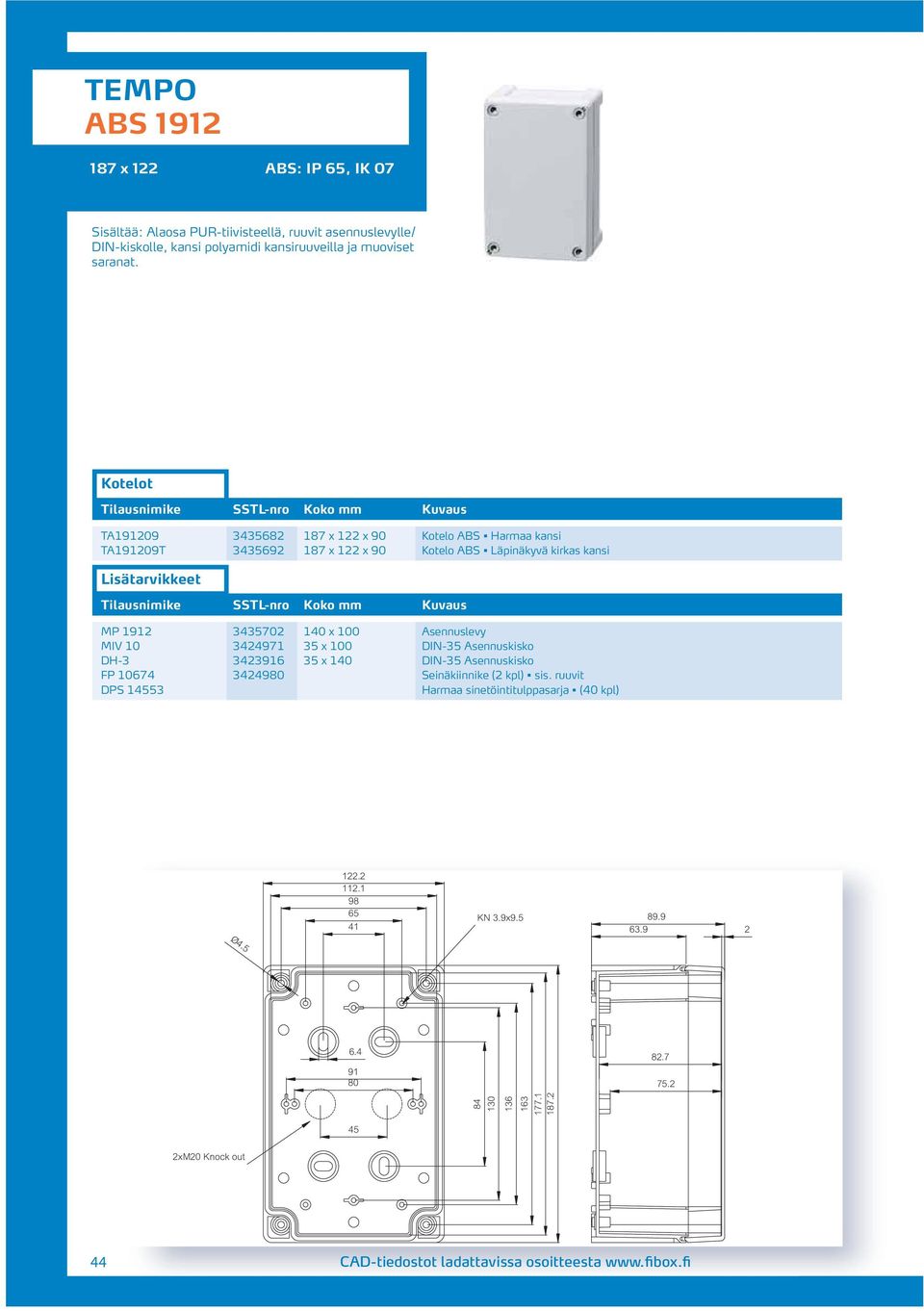

2 Ø4.5 TEMPO ABS x 122 ABS: IP 65, IK 07 Sisältää: Alaosa PUR-tiivisteellä, ruuvit asennuslevylle/ DIN-kiskolle, kansi polyamidi kansiruuveilla ja muoviset saranat. TA x 122 x 90 Kotelo ABS Harmaa kansi TA1919T x 122 x 90 Kotelo ABS Läpinäkyvä kirkas kansi MP x 0 Asennuslevy MIV x 0 DIN-35 Asennuskisko DH x 140 DIN-35 Asennuskisko FP Seinäkiinnike (2 kpl) sis. ruuvit DPS Harmaa sinetöintitulppasarja (40 kpl) KN 3.9x xM Knock out 44 CAD-tiedostot ladattavissa osoitteesta

3 TEMPO ABS 16 1 x 163 ABS: IP 65, IK 07 Sisältää: Alaosa PUR-tiivisteellä, ruuvit asennuslevylle/ DIN-kiskolle, kansi polyamidi kansiruuveilla ja muoviset saranat. TA x 163 x 98 Kotelo ABS Harmaa kansi TA16T x 163 x 98 Kotelo ABS Läpinäkyvä kirkas kansi MP x 140 Asennuslevy DH x 140 DIN-35 Asennuskisko ARH x 180 DIN 35 Asennuskisko FP Seinäkiinnike (2 kpl) sis. ruuvit DPS Harmaa sinetöintitulppasarja (40 kpl) Ø KN3.9x xM knock out CAD-tiedostot ladattavissa osoitteesta 45

4 TEMPO ABS x 191 ABS: IP 65, IK 07 Sisältää: Alaosa PUR-tiivisteellä, ruuvit asennuslevylle/ DIN-kiskolle, kansi polyamidi kansiruuveilla ja muoviset saranat. TA x 191 x 7 Kotelo ABS Harmaa kansi TA241911T x 191 x 7 Kotelo ABS Läpinäkyvä kirkas kansi MP x 160 Asennuslevy EKV x 160 DIN-35 Asennuskisko DR x 2 DIN-35 Asennuskisko FP Seinäkiinnike (2 kpl) sis. ruuvit DPS Harmaa sinetöintitulppasarja (40 kpl) Ø KN 3.9x xM knock out 46 CAD-tiedostot ladattavissa osoitteesta

5 TEMPO ABS x 239 ABS: IP 65, IK 07 Sisältää: Alaosa PUR-tiivisteellä, ruuvit asennuslevylle/ DIN-kiskolle, kansi polyamidi kansiruuveilla ja muoviset saranat. TA x 239 x 7 Kotelo ABS Harmaa kansi TA292411T x 239 x 7 Kotelo ABS Läpinäkyvä kirkas kansi MP x 215 Asennuslevy DR x 215 DIN-35 Asennuskisko DR x 265 DIN-35 Asennuskisko FP Seinäkiinnike (2 kpl) sis. ruuvit DPS Harmaa sinetöintitulppasarja (40 kpl) Ø KN3.9x xM knock out CAD-tiedostot ladattavissa osoitteesta 47

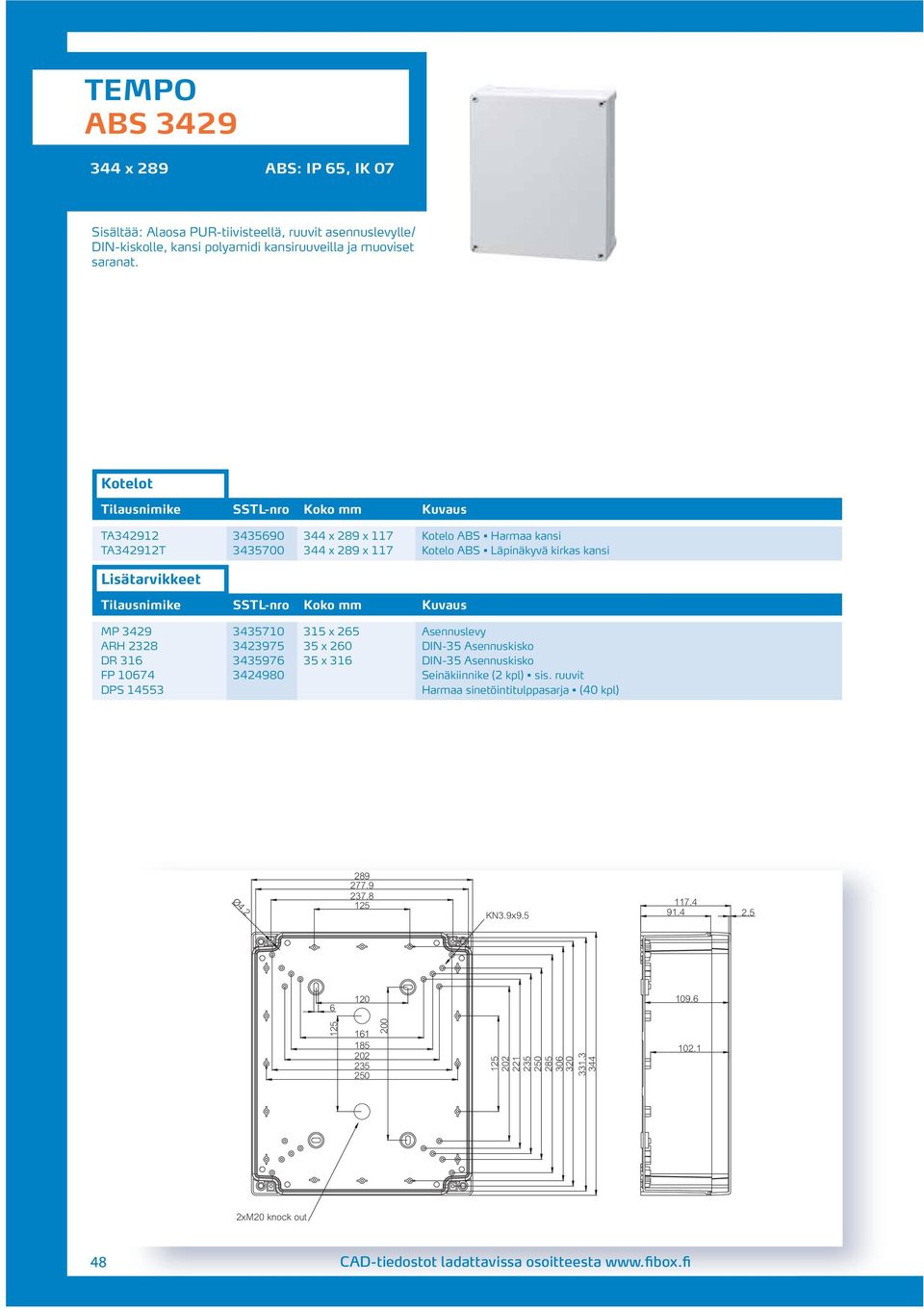

6 TEMPO ABS x 289 ABS: IP 65, IK 07 Sisältää: Alaosa PUR-tiivisteellä, ruuvit asennuslevylle/ DIN-kiskolle, kansi polyamidi kansiruuveilla ja muoviset saranat. TA x 289 x 117 Kotelo ABS Harmaa kansi TA342912T x 289 x 117 Kotelo ABS Läpinäkyvä kirkas kansi MP x 265 Asennuslevy ARH x 260 DIN-35 Asennuskisko DR x 316 DIN-35 Asennuskisko FP Seinäkiinnike (2 kpl) sis. ruuvit DPS Harmaa sinetöintitulppasarja (40 kpl) Ø KN3.9x xM knock out 48 CAD-tiedostot ladattavissa osoitteesta

7 LISÄTARVIKKEET Tilausnimike SSTL-nro Kuvaus Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) MP x 0 MP x 140 MP x 160 MP x 215 MP x 265 DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) MIV x 0 DH x 140 EKV x 160 DR x 2 DR x 215 ARH x 260 DR x 265 DR x 316 Saranat ja seinäkiinnitys TH T Saranasarja (2 kpl saranoita) sis. asennusohjeen FP Seinäkiinnike (2 kpl) sis. ruuvit FEP Seinäasennusruuvien suojatulppa Kansiruuvit MBS HH Ruuvisarja (4 kpl) vain koko 1912 MBS Ruuvisarja (4 kpl) Siipiväännin- ja sinetöintitulppasarjat MBS Harmaa siipiväänninsarja (40 kpl) DPS Harmaa sinetöintitulppasarja (40 kpl) Korotustappisarjat ja asennusruuvit TS H15 SET Korotustappisarja asennulevylle (4 kpl) M4/15 mm TS H30 SET Korotustappisarja asennulevylle (4 kpl) M4/30 mm KN 3.9x9.5- SET Asennusruuvisarja ( kpl) TEMPO tekniset ominaisuudet Ominaisuus ABS Hyväksynnät Tiiviysluokka (EN 60529) IP 65 Europe Empty enclosures for low-voltage switchgear and controlgear Iskunkestävyys (EN 62262) IK 07 assemblies EN 628:03 (50298:1998) Lämpötilankesto Celsius C RoHS directive 02/95/EC (lyhytaik. käytössä) Fahrenheit F Lämpötilankesto Celsius C (jatkuvassa käytössä) Fahrenheit F Sähköinen suojaeristys Suojaeristetty B Vaalean harmaat osat, väri RAL 7035 Harmaa Läpinäkyvä PC-kansi Kirkas Kansiruuvit Harmaa Kansiruuvit Polyamidi (PA) Tiiviste PUR Kotelon paloluokitus UL 94HB Hehkulankatesti 650 C (IEC ) Itsestään sammuva (PC) Myrkyllisyys Halogeeniton Kemiallinen kestävyys* Hyvä Oikeus teknisten tietojen ja mittojen muutoksiin pidätetään. *Tutustu erilliseen raaka-ainetietoon yksityiskohtaisempaa tietoa varten. 49

8 FIBOX ratkaisut vaativiin olosuhteisiin 50

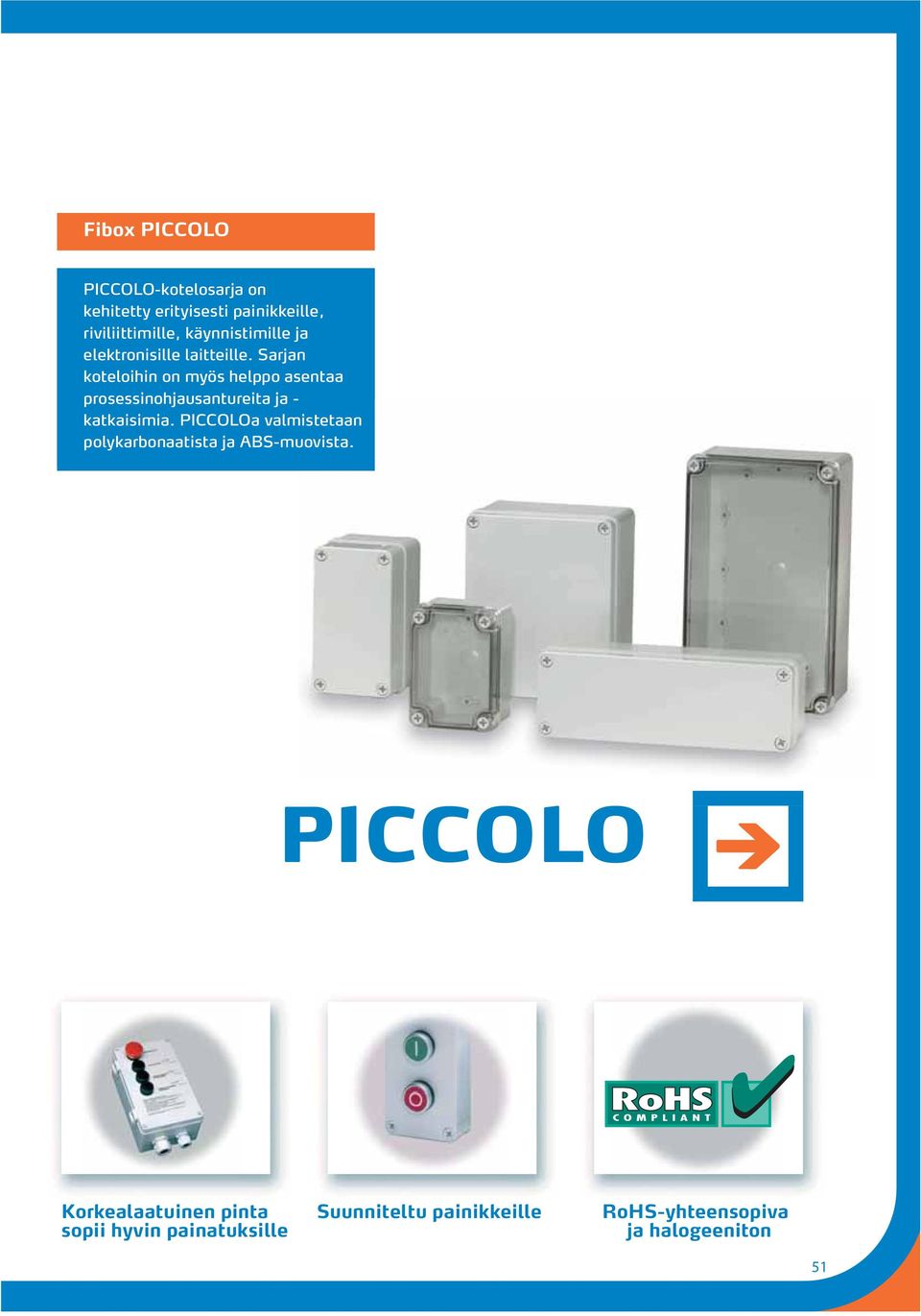

9 Fibox PICCOLO PICCOLO-kotelosarja on kehitetty erityisesti painikkeille, riviliittimille, käynnistimille ja elektronisille laitteille. Sarjan koteloihin on myös helppo asentaa prosessinohjausantureita ja - katkaisimia. PICCOLOa valmistetaan polykarbonaatista ja ABS-muovista. PICCOLO Korkealaatuinen pinta Suunniteltu painikkeille RoHS-yhteensopiva sopii hyvin painatuksille ja halogeeniton 51

10 PICCOLO PC/ABS B 1 x 80 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kansi PUR-tiivisteellä ja polyamidi kansiruuvit. PC B 65 G x 80 x 65 Kotelo PC Harmaa kansi PC B 85 G x 80 x 85 Kotelo PC Harmaa kansi PC B 65 T x 80 x 65 Kotelo PC Läpinäkyvä kansi PC B 85 T x 80 x 85 Kotelo PC Läpinäkyvä kansi ABS B 65 G x 80 x 65 Kotelo ABS Harmaa kansi ABS B 85 G x 80 x 85 Kotelo ABS Harmaa kansi ABS B 65 T x 80 x 65 Kotelo ABS Läpinäkyvä kansi ABS B 85 T x 80 x 85 Kotelo ABS Läpinäkyvä kansi B-MP x 54 Asennuslevy B x 80 DIN-35 Asennuskisko FP Seinäkiinnike (2 kpl) sis. ruuvit Ø3.2x CAD-tiedostot ladattavissa osoitteesta

11 PICCOLO PC/ABS C 140 x 80 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kansi PUR-tiivisteellä ja polyamidi kansiruuvit. PC C 65 G x 80 x 65 Kotelo PC Harmaa kansi PC C 85 G x 80 x 85 Kotelo PC Harmaa kansi PC C 65 T x 80 x 65 Kotelo PC Läpinäkyvä kansi PC C 85 T x 80 x 85 Kotelo PC Läpinäkyvä kansi ABS C 65 G x 80 x 65 Kotelo ABS Harmaa kansi ABS C 85 G x 80 x 85 Kotelo ABS Harmaa kansi ABS C 65 T x 80 x 65 Kotelo ABS Läpinäkyvä kansi ABS C 85 T x 80 x 85 Kotelo ABS Läpinäkyvä kansi C-MP x 54 Asennuslevy CHM x 1 DIN-35 Asennuskisko FP Seinäkiinnike (2 kpl) sis. ruuvit Ø3.2x CAD-tiedostot ladattavissa osoitteesta 53

12 PICCOLO PC/ABS D 170 x 80 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kansi PUR-tiivisteellä ja polyamidi kansiruuvit. PC D 65 G x 80 x 65 Kotelo PC Harmaa kansi PC D 85 G x 80 x 85 Kotelo PC Harmaa kansi PC D 65 T x 80 x 65 Kotelo PC Läpinäkyvä kansi PC D 85 T x 80 x 85 Kotelo PC Läpinäkyvä kansi ABS D 65 G x 80 x 65 Kotelo ABS Harmaa kansi ABS D 85 G x 80 x 85 Kotelo ABS Harmaa kansi ABS D 65 T x 80 x 65 Kotelo ABS Läpinäkyvä kansi ABS D 85 T x 80 x 85 Kotelo ABS Läpinäkyvä kansi D-MP x 54 Asennuslevy DH x 140 DIN-35 Asennuskisko FP Seinäkiinnike (2 kpl) sis. ruuvit Ø3.2x CAD-tiedostot ladattavissa osoitteesta

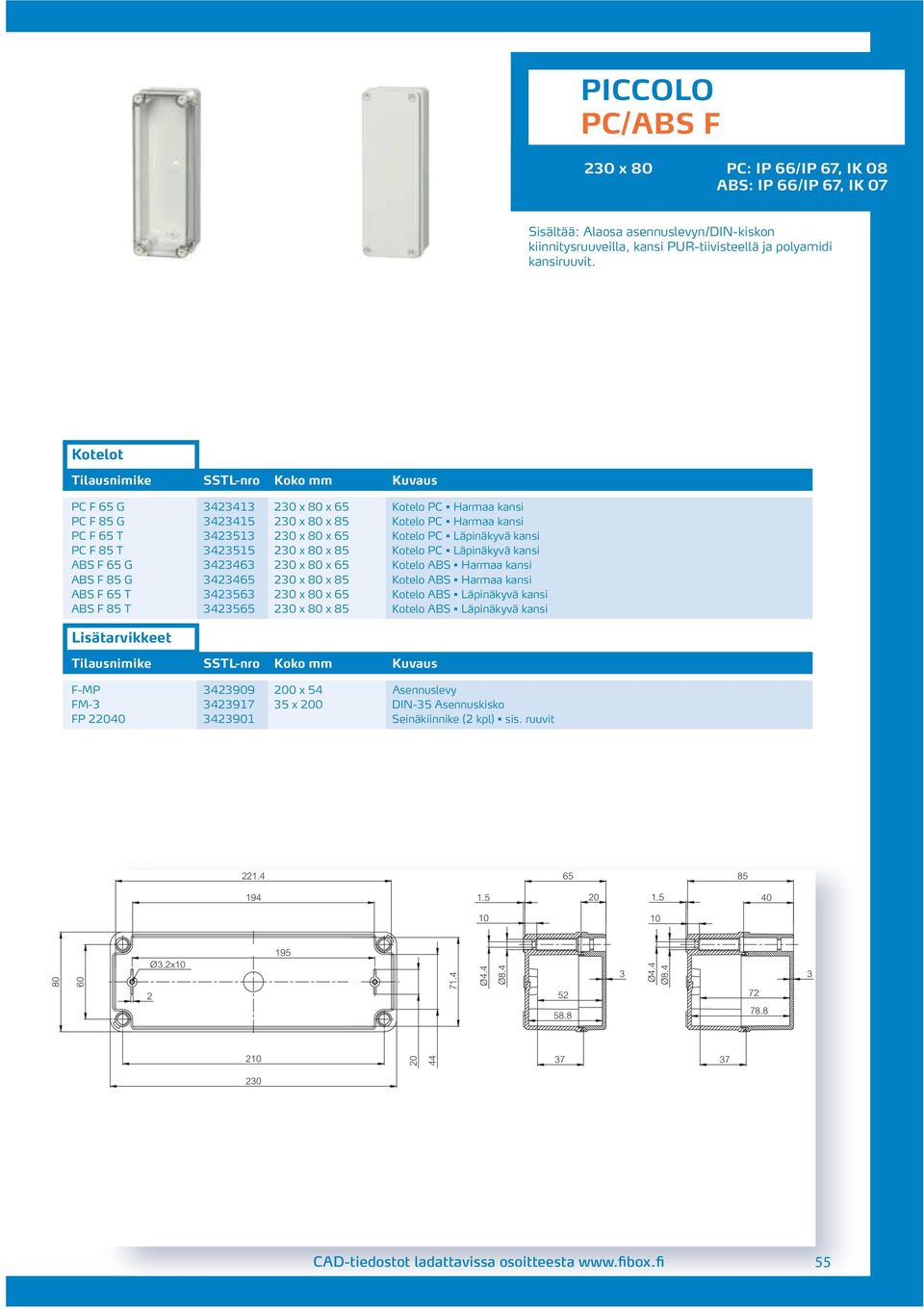

13 PICCOLO PC/ABS F 230 x 80 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kansi PUR-tiivisteellä ja polyamidi kansiruuvit. PC F 65 G x 80 x 65 Kotelo PC Harmaa kansi PC F 85 G x 80 x 85 Kotelo PC Harmaa kansi PC F 65 T x 80 x 65 Kotelo PC Läpinäkyvä kansi PC F 85 T x 80 x 85 Kotelo PC Läpinäkyvä kansi ABS F 65 G x 80 x 65 Kotelo ABS Harmaa kansi ABS F 85 G x 80 x 85 Kotelo ABS Harmaa kansi ABS F 65 T x 80 x 65 Kotelo ABS Läpinäkyvä kansi ABS F 85 T x 80 x 85 Kotelo ABS Läpinäkyvä kansi F-MP x 54 Asennuslevy FM x 0 DIN-35 Asennuskisko FP Seinäkiinnike (2 kpl) sis. ruuvit Ø3.2x CAD-tiedostot ladattavissa osoitteesta 55

14 PICCOLO PC/ABS H 170 x 140 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kansi PUR-tiivisteellä ja polyamidi kansiruuvit. PC H 95 G x 140 x 95 Kotelo PC Harmaa kansi PC H 95 T x 140 x 95 Kotelo PC Läpinäkyvä kansi ABS H 95 G x 140 x 95 Kotelo ABS Harmaa kansi ABS H 95 T x 140 x 95 Kotelo ABS Läpinäkyvä kansi H-MP x 94 Asennuslevy CHM x 1 DIN-35 Asennuskisko DH x 140 DIN-35 Asennuskisko FP Seinäkiinnike (4 kpl) sis. ruuvit Ø3.2x CAD-tiedostot ladattavissa osoitteesta

15 PICCOLO PC/ABS M 230 x 140 PC: IP 66/IP 67, IK 08 ABS: IP 66/IP 67, IK 07 Sisältää: Alaosa asennuslevyn/din-kiskon kiinnitysruuveilla, kansi PUR-tiivisteellä ja polyamidi kansiruuvit. PC M 95 G x 140 x 95 Kotelo PC Harmaa kansi PC MH 125 G x 140 x 125 Kotelo PC Harmaa kansi PC M 95 T x 140 x 95 Kotelo PC Läpinäkyvä kansi PC MH 125 T x 140 x 125 Kotelo PC Läpinäkyvä kansi ABS M 95 G x 140 x 95 Kotelo ABS Harmaa kansi ABS MH 125 G x 140 x 125 Kotelo ABS Harmaa kansi ABS M 95 T x 140 x 95 Kotelo ABS Läpinäkyvä kansi ABS MH 125 T x 140 x 125 Kotelo ABS Läpinäkyvä kansi M-MP x 94 Asennuslevy CHM x 1 DIN-35 Asennuskisko FM x 0 DIN-35 Asennuskisko FP Seinäkiinnike (4 kpl) sis. ruuvit Ø3.2x CAD-tiedostot ladattavissa osoitteesta 57

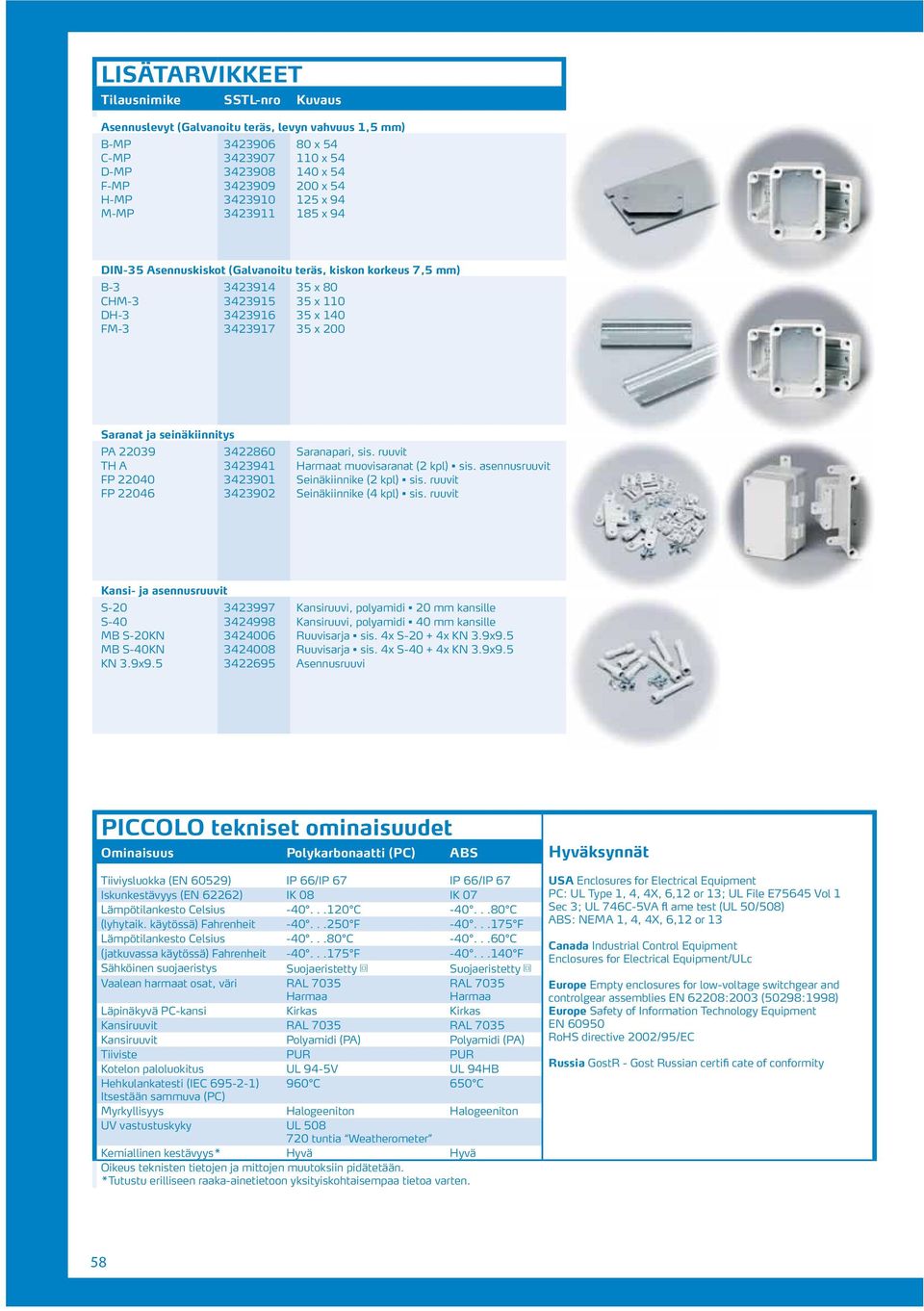

16 LISÄTARVIKKEET Tilausnimike SSTL-nro Kuvaus Asennuslevyt (Galvanoitu teräs, levyn vahvuus 1,5 mm) B-MP x 54 C-MP x 54 D-MP x 54 F-MP x 54 H-MP x 94 M-MP x 94 DIN-35 Asennuskiskot (Galvanoitu teräs, kiskon korkeus 7,5 mm) B x 80 CHM x 1 DH x 140 FM x 0 Saranat ja seinäkiinnitys PA Saranapari, sis. ruuvit TH A Harmaat muovisaranat (2 kpl) sis. asennusruuvit FP Seinäkiinnike (2 kpl) sis. ruuvit FP Seinäkiinnike (4 kpl) sis. ruuvit Kansi- ja asennusruuvit S Kansiruuvi, polyamidi mm kansille S Kansiruuvi, polyamidi 40 mm kansille MB S-KN Ruuvisarja sis. 4x S- + 4x KN 3.9x9.5 MB S-40KN Ruuvisarja sis. 4x S x KN 3.9x9.5 KN 3.9x Asennusruuvi PICCOLO tekniset ominaisuudet Ominaisuus Polykarbonaatti (PC) ABS Hyväksynnät Tiiviysluokka (EN 60529) Iskunkestävyys (EN 62262) Lämpötilankesto Celsius (lyhytaik. käytössä) Fahrenheit IP 66/IP 67 IK C F IP 66/IP 67 IK C F USA Enclosures for Electrical Equipment PC: UL Type 1, 4, 4X, 6,12 or 13; UL File E75645 Vol 1 Sec 3; UL 746C-5VA fl ame test (UL 50/508) ABS: NEMA 1, 4, 4X, 6,12 or 13 Lämpötilankesto Celsius C C Canada Industrial Control Equipment (jatkuvassa käytössä) Fahrenheit F F Enclosures for Electrical Equipment/ULc Sähköinen suojaeristys Suojaeristetty B Suojaeristetty B Vaalean harmaat osat, väri RAL 7035 RAL 7035 Harmaa Harmaa Läpinäkyvä PC-kansi Kirkas Kirkas Kansiruuvit RAL 7035 RAL 7035 Kansiruuvit Polyamidi (PA) Polyamidi (PA) Tiiviste PUR PUR Kotelon paloluokitus UL 94-5V UL 94HB Hehkulankatesti (IEC ) 960 C 650 C Itsestään sammuva (PC) Myrkyllisyys Halogeeniton Halogeeniton UV vastustuskyky UL tuntia Weatherometer Kemiallinen kestävyys* Hyvä Hyvä Oikeus teknisten tietojen ja mittojen muutoksiin pidätetään. *Tutustu erilliseen raaka-ainetietoon yksityiskohtaisempaa tietoa varten. Europe Empty enclosures for low-voltage switchgear and controlgear assemblies EN 628:03 (50298:1998) Europe Safety of Information Technology Equipment EN RoHS directive 02/95/EC Russia GostR - Gost Russian certifi cate of conformity 58
