1 03/2018 ABB:n uusi ja innovatiivinen kojerasia Säädettävällä asennusrenkaalla

2 Hyödyt Asennusrenkaan rakenteen ansiosta korkeuden säätö on helppoa, nopeaa ja luotettavaa. Säätömahdollisuus 1-2:lle kipsilevyseinille. Lisäksi rengas mahdollistaa kojeen kiinnittämisen haluttuun asentoon. Asennusrengasta voidaan kallistaa jopa neljä astetta. Kaksi avointa Ø 20 mm kiintonysää joissa molemmissa Ø 16 mm supistaja ja toisessa sulkutulppa. Rasia voidaan kiinnittää seinärankaan rankakiinnikkeillä ABB:n rasiatarvikkeet (yhdyskappaleet, nysät yms.) yhteensopivia tämän rasian kanssa Slide 2

3 Ominaisuudet Takana 2 kpl lyöntiaihiota Sivuilla lyöntiaihiot nysille, rankakiinnikkeille yms. Rappauskansi Supistaja Ø 20/16 mm molemmissa kiintonysissä Sulkutulppa Kiintonysät 2 kpl Ø 20 mm kiintonysät lukituskynsin Säädettävä asennusrengas Levytuki 12 mm levylle Sivukiinnitys-aukot (naulat, ruuvit) Slide 3

4 Integroitu asennusrengas Kierrä tai nosta asennusrengas haluttuun asentoon! 1. Asennusrengas säädetään avaamalla kojeen kiinnitysruuvit 2. ja kääntämällä lukitusvivut auki. 3. Rengas nostetaan haluttuun tasoon, säätövara 14 mm. 4. Rengas lukitaan haluttuun korkeuteen kääntämällä lukitusvivut kiinni 5. Ja sen jälkeen kiinniruuvaamalla kojeen kiinnitysruuvit Slide 4

5 Kiinnitystavat Sivunaulauskiinnitys Kiinnitys rankakiinnikkeellä Kiinnitys rasiatuella Slide 5

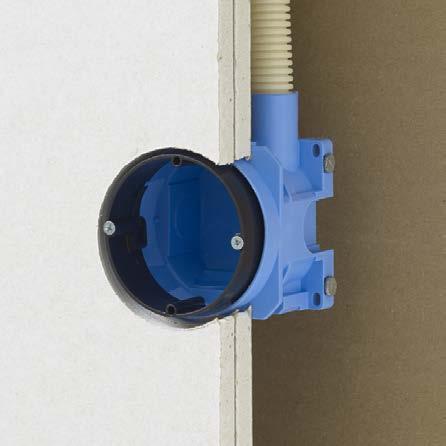

6 Kiinnitystavat Yhdistelmäasennukset myös mahdollisia Asennus, kun käytetään yhtä kipsilevyä Asennus, kun käytetään kahta kipsilevyä Slide 6

7 Tuotetiedot Kojerasia AU5.6 Rasiassa on kiertyvä ja portaattomasti säätyvä asennusrengas, mikä mahdollistaa asennuksen mm levyvahvuuksille. Rasian asennussyvyys on 55 mm ja kokonaiskorkeus mm. Asennusrengasta voidaan kallistaa 0-4. Kojerasiassa on kaksi valmiiksi avattua kiintonysää ja vastakkaisella sivulla yksi irtonysä 16/20 mm putkelle. Lisäksi neljä avattavaa aihiota sivuilla ja kaksi pohjassa. Ruuvien etäisyys c/c 60 mm. Valmistettu halogeenittomasta materiaalista (IEC/ ) ja täyttää hehkulankatestin vaatimukset standardin IEC/EN60670: 2005 (850 C) mukaan. Tyyppi Snro Kuvaus Pakkauskoot AU Kojerasia, seinämäpaksuus mm 50 kpl Slide 7

8 Tuotetiedot Rasiatuki AS95 Rasiatuki AS95 asetetaan nysäuraan. Rasiatuki soveltuu runkorakenteeltaan 66, 70, 90 ja 95 mm paksuihin seinärakenteisiin. Tarvittaessa voidaan rasiatukeen liittää tavallinen putkinysä tai putkettoman asennuksen vedonpoistajanysä. Valmistettu halogeenittomasta materiaalista (IEC/ ). Tyyppi Snro Kuvaus Pakkauskoot AS Kojerasialle AU5.6 (66 95 mm rangalle) 20/ Slide 8

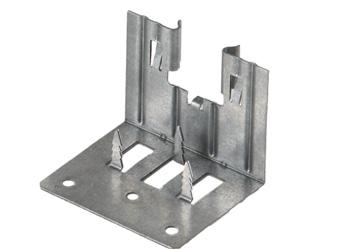

9 Tuotetiedot Rankakiinnike AS26.12 Rankakiinnikettä AS26.12 käytetään rasian AU5.6 kanssa yksi- ja kaksilevyisissä levyseinissä. Rankakiinnike sisältää naulauslevyn puurankaan. Mahdollista kiinnittää metallirankaan ruuveilla. Tyyppi Snro Kuvaus Pakkauskoot AS Rankakiinnike Naulauslevyllä 12 mm 10/ Slide 9

10

11 03/2018 Edestä asennettava remonttirasia Teleskooppisella pohjaosalla

12 Hyödyt Rasia soveltuu sekä taipuisalle muoviputkelle että kaapelille. Teleskooppirungon ansiosta saadaan lisää asennustilaa. Kipsilevyseinäasennuksissa säätövara 9-39 mm, 1-3 kipsilevylle Optimaalisen muotoilun ansiosta on runsaasti läpivientiaihioita. Rasiayhdistelmien tekeminen on helppoa sekä vaaka- että pystysuuntaan. Rasia on luvallista kiinnittää hirsiseinään tai puiseen seinärankaan vinoruuvauksella. Erillistä erikoisporaa ei tarvita. Asennusreikä tehdään normaalilla rasiaporalla Ø73-74 mm Slide 12

13 Ominaisuudet Takaa Läpivientiaihiot taipuisalle muoviputkelle Ø 20 mm Läpivientiaihio vedonpoistajalla kaapelille Ø 8-13 mm tai taipuisalle muoviputkelle Ø 20 mm Merkintäreikä yhdistelmien tekemistä varten Läpivientiaihiot vedonpoistajalla kaapelille Ø 8-13 mm Aukotus nippusiteitä varten Läpivientiaihio taipuisalle muoviputkelle Ø 16 mm Läpivientiaihiot vedonpoistajalla kaapelille Ø 8-13 mm Slide 13

14 Ominaisuudet Edestä Ylimääräisiä ruuvitolppia rasian jokaisella sivulla Läpivientiaihiot teleasennuskaapeleille +/- ruuvikannat kaikissa ruuveissa Stopparit estävät putken menemisen liian syvälle rasiaan T-urat rasian jokaisella sivuilla rasiayhdistelmiä varten Vinoreikäaihioit joilla rasia voidaan kiinnittää ruuveilla esim. hirsiseinään (kiinnitysruuvin kanta max. Ø 6 mm) Slide 14

15 Ominaisuudet Sivusta Teleskooppirakenteen ansiota rasiassa +16mm lisää asennustilaa Läpivientiaihiot rasian joka sivulla johdotuksen viemiseksi rasiasta toiseen yhdistelmissä Slide 15

16 Ominaisuudet Rasia sopii seinävahvuuksille 9-39 mm (1-3 kipsilevyä) Rasia asennetaan Ø73-74 mm asennusreikään Slide 16

17 Joustavuutta erilaisiin asennustilanteisiin Taipuisalle muoviputkelle ja kaapeliasennuksiin Kaapeliasennus Taipuisa muotiputki Taipuisan muoviputken aihiota voidaan käyttää kaapeliasennuksiin lisäämällä vedonpoisto nippusiteillä Slide 17

18 Kipsilevyasennus Yksi kipsilevyä Kaksi kipsilevyä Kolme kipsilevyä Teleskooppirakenteen ansioista rasiaan saadaan tarvittaessa lisätilaa, jolloin kojeet saadaan asennettua helposti ja johdotuksille jää tilaa Slide 18

19 Monikäyttöisyyttä parhaimmillaan Kaapelivedonpoistaja voidaan muuttaa taipuisalle muoviputkelle sopivaksi leikkaamalla sitä rasian pohjaa myöten. Leikkaus on helppo ja turvallinen tehdä hyödyntäen rasian pohjantasoa. Tällöin reiän halkaisija on juuri oikea Ø 20 mm joustavalle asennusputkelle Slide 19

20 Rasiayhdistelmät Yhdistelmien tekeminen on helppoa ja yhdistelmiä on mahdollista tehdä jokaiseen suuntaan. Rasiat kiinnitetään toisiinsa rasian sivuilla olevilla T-urilla ilman erillisiä lisävarusteita Slide 20

21 Hirsiseinät tai puiset seinärankaat Rasia on luvallista kiinnittää sivuruuvauksella esimerkiksi hirsiseinään tai kiinni puiseen seinärankaan (kiinnitysruuvin kanta max. Ø6 mm) Slide 21

22 Vedonpoiston varmistus Kaapelit asennetaan läpivientiaihioihin ja vedonpoisto voidaan varmistaa nippusidettä käyttäen Slide 22

23 Tuotetiedot Levyseinäkojerasia AUS74.2 AUS74.2 on edestä asennettava teleskooppisella pohjaosalla varustettu kojerasia 1-3 kipsilevyisiin seiniin (seinän paksuus 9-39 mm). Teleskooppisen pohjan ansiosta rasian korkeus on mm. Asennusreiän halkaisija Ø73-74 mm (normaali rasiapora). Rasian suojausluokka on IP3X. Valmistettu halogeenittomasta materiaalista (IEC/ ) ja täyttää hehkulankatestin vaatimukset standardin IEC/EN60670: 2005 (850 C) mukaan. Tyyppi Snro Kuvaus Pakkauskoot AUS Kojerasia levyseiniin reikä Ø73-74 mm 60 kpl Slide 23
