1 Uudet jakorasiat Alkuperäisen kehitys Taso 2 Geelirasiat

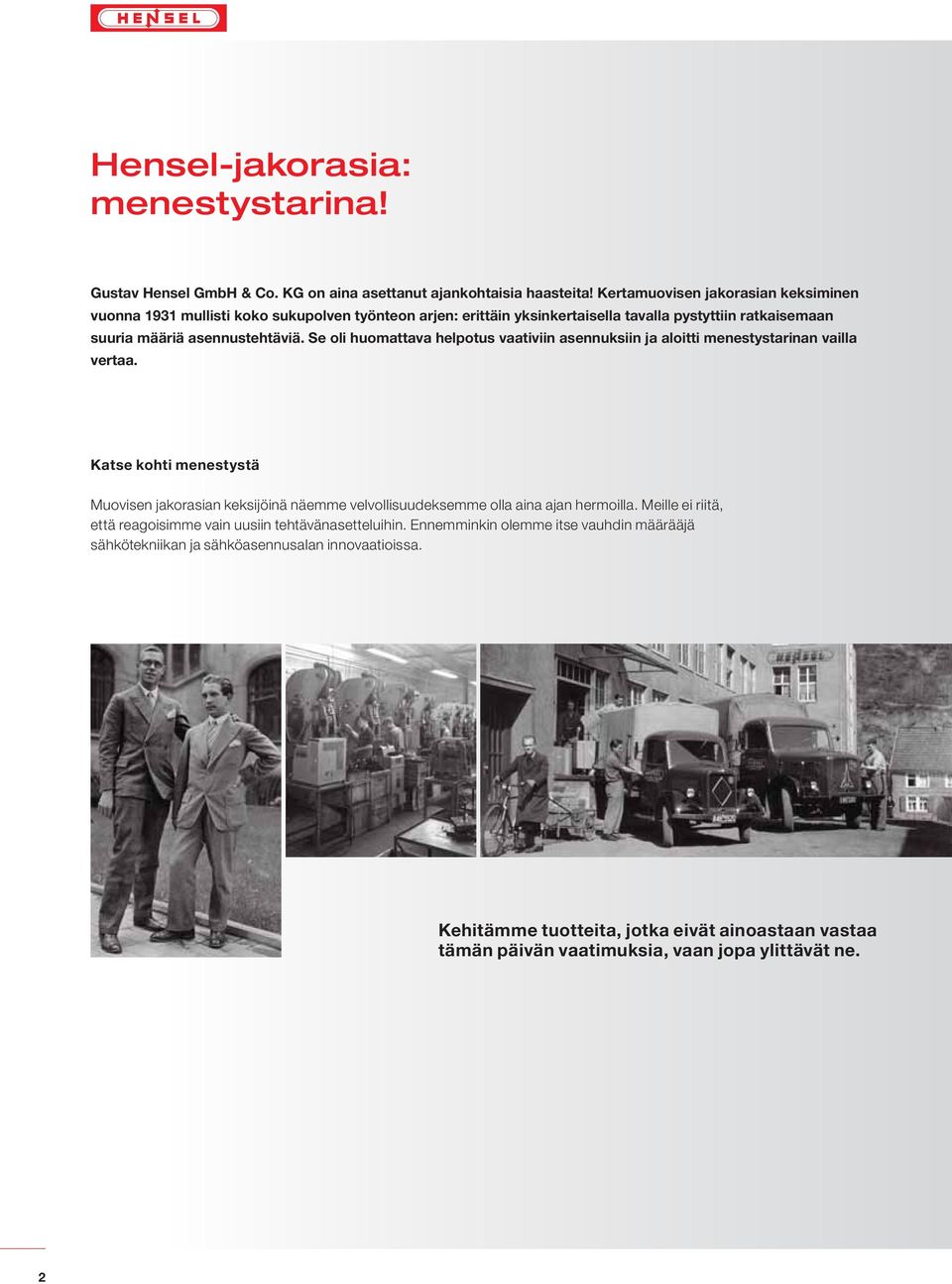

2 Hensel-jakorasia: menestystarina! Gustav Hensel GmbH & Co. KG on aina asettanut ajankohtaisia haasteita! Kertamuovisen jakorasian keksiminen vuonna 1931 mullisti koko sukupolven työnteon arjen: erittäin yksinkertaisella tavalla pystyttiin ratkaisemaan suuria määriä asennustehtäviä. Se oli huomattava helpotus vaativiin asennuksiin ja aloitti menestystarinan vailla vertaa. Katse kohti menestystä Muovisen jakorasian keksijöinä näemme velvollisuudeksemme olla aina ajan hermoilla. Meille ei riitä, että reagoisimme vain uusiin tehtävänasetteluihin. Ennemminkin olemme itse vauhdin määrääjä sähkötekniikan ja sähköasennusalan innovaatioissa. Kehitämme tuotteita, jotka eivät ainoastaan vastaa tämän päivän vaatimuksia, vaan jopa ylittävät ne. 2

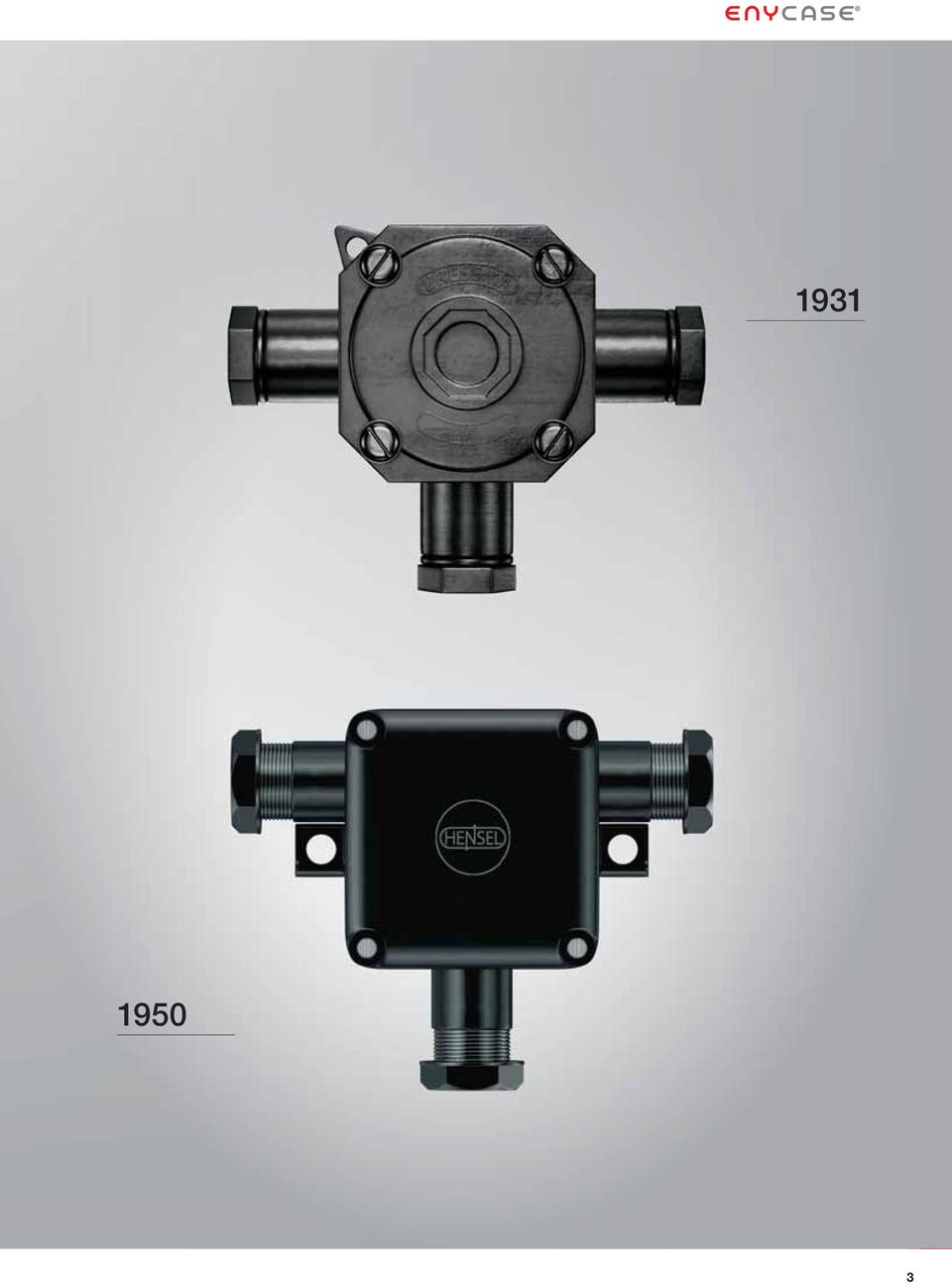

3

4 Alkuperäisen kehitys: Olemme nostaneet alkuperäisen tuotteen seuraavaan kehitysvaiheeseen, omaksuneet virikkeitä käytännöstä ja tuottaneet markkinoille uudet ENYCASE-jakorasiat uusine toimintoineen. Näissä jakorasioissa realisoituu kaikkein omin osaamisemme, sillä tietotaitomme pääsee oikeuksiinsa erityisesti vaativissa ympäristöissä ja vaikeissa teollisuuden olosuhteissa. UUTUUS Olemme tuottaneet uuden sarjan laadukkaita jakorasioita. Ne on valmistettu uudenaikaisimmista materiaaleista ja ovat innovatiivisen tuotantomme muokkaamia. Tuotteemme vakuuttavat yli sukupolvien. Meidän velvollisuutemme on kehittää alkuperäistuotettamme edelleen ja optimoida se asiakkaillemme. Suunnittelussa on käytetty viimeisintä teknologiaa ja laadunvarmennuksessa kaikki tuotteet tarkastetaan optisesti. Optimoitu logistiikka takaa asiakkaalle kokonaistaloudellisen toimitusketjun. 8 eri kokoa harmaita ja mustia koteloita. 4

5 2014 5

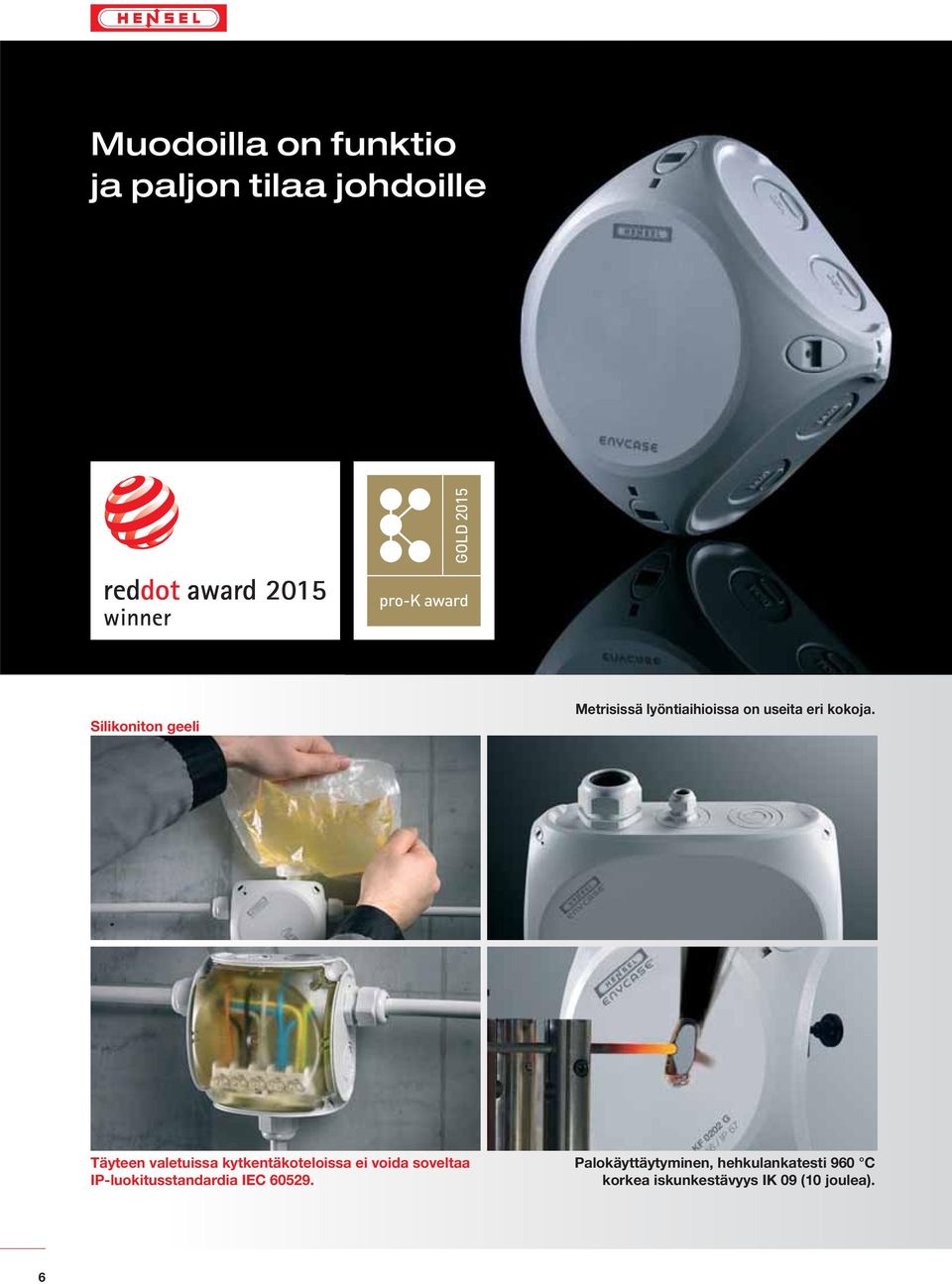

6 Muodoilla on funktio ja paljon tilaa johdoille winner Silikoniton geeli Metrisissä lyöntiaihioissa on useita eri kokoja. Täyteen valetuissa kytkentäkoteloissa ei voida soveltaa IP-luokitusstandardia IEC Palokäyttäytyminen, hehkulankatesti 960 C korkea iskunkestävyys IK 09 (10 joulea). 6

7 Innovaatioiden ilotulitus! Uudet haasteet luovat uusia vaatimuksia. Saadaksemme ENYCASEjakorasiasta entistä paremman olemme testanneet ja tarkistaneet pienimmätkin yksityiskohdat. Vain näin voimme varmistaa, että tuotteen valmistus on aina viimeisimpien vaatimusten mukainen. Näin voimme myös varmistaa, että käyttäjät eivät innostu vain vanhasta ja luotettavasta tuotteesta, vaan aina myös uudesta ja entistä paremmasta tuotteesta. Testattuja tuoteratkaisuja markkinajohtajalta Luotettavia ja pitkäikäisiä tuotteita Innovatiivisia sovelluksia, joissa on useita asennusetuja Nopeasti neljänneskierroksella suljettavissa ja sulkuasennon näkee kiinnitysruuveista Kaikissa liittimissä on kaksi kitaa per johdintila. Vetosuojattu liitin, soveltuu holkittomille hienolankaisille johtimille. Mahdollisuus erilaisiin johtimien halkaisijoihin ja johtotyyppeihin. Korkealle asetetut liittimet, joiden ansiosta johdotuksille on enemmän tilaa. Kiinnityskorvakkeet ovat toimituksessa mukana. 7

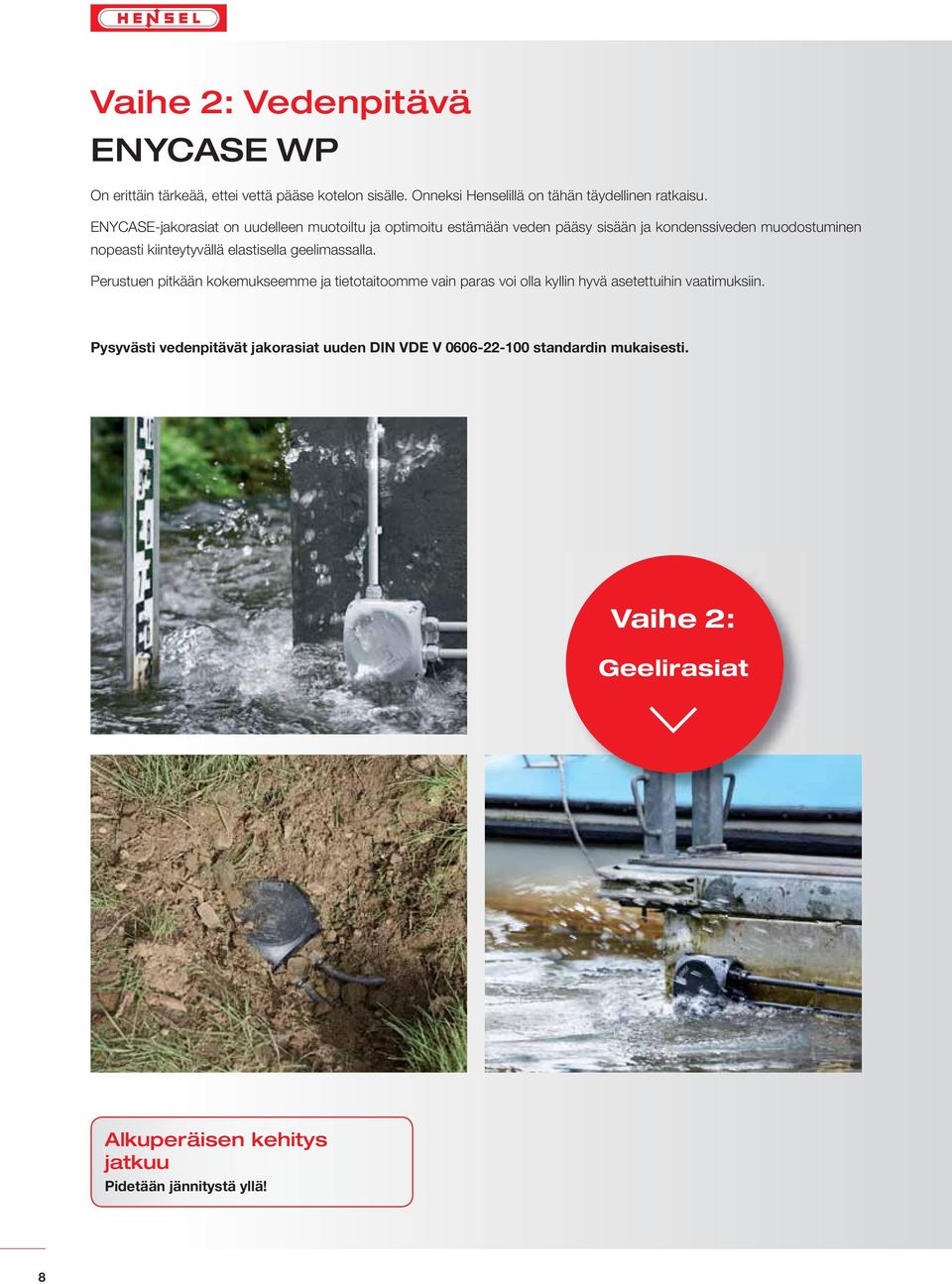

8 Vaihe 2: Vedenpitävä ENYCASE WP On erittäin tärkeää, ettei vettä pääse kotelon sisälle. Onneksi Henselillä on tähän täydellinen ratkaisu. ENYCASE-jakorasiat on uudelleen muotoiltu ja optimoitu estämään veden pääsy sisään ja kondenssiveden muodostuminen nopeasti kiinteytyvällä elastisella geelimassalla. Perustuen pitkään kokemukseemme ja tietotaitoomme vain paras voi olla kyllin hyvä asetettuihin vaatimuksiin. Pysyvästi vedenpitävät jakorasiat uuden DIN VDE V standardin mukaisesti. Vaihe 2: Geelirasiat Alkuperäisen kehitys jatkuu Pidetään jännitystä yllä! 8

9 9

10 WP vedenpitävät geelirasiat jakorasiat Pysyvästi vedenpitävä liitäntä. Jakorasiat uuden DIN VDE V mukaisesti 1 On sähköasennuksia, joissa veden pääsy koteloon tulee estää. Korkea IP-luokitus sallii aina vaarattoman määrän vettä kotelossa. Erityisissä olosuhteissa voi tapahtua, että kondenssivettä kerääntyy koteloon aiheuttaen oikosulun. Kotelon tuuletuksella voidaan usein estää kondenssiveden kerääntyminen, esimerkiksi KBS ilmastoivalla holkkitiivisteellä. On kuitenkin asennuskohteita, joissa kotelon tuuletus ei ole mahdollista, kuten veden pumppaamoissa, joissa vettä voi päästä koteloon ilma-aukoista. 2 Käyttökohteita: - Pumppaamot - Asennukset maan pinnalla tai alla, pois lukien tien alle - Lämpökaapeliasennukset - Suojaamattomat asennusolosuhteet, jotka ovat maan läheisyydessä 3 Miksi IP-kotelointiluokitus ei ole riittävä? - IP-luokitus sallii vaarattoman määrän vettä kotelon sisällä - Kondenssiveden kerääntymistä ei voi aina estää - Tuuletusta ei voi kaikissa olosuhteissa tehdä 4 Vedenpitävä liitäntä: Geelitäytteiset jako- ja liityntärasiat nopeasti kiinteytyvällä elastisella geelillä estävät täydellisesti veden pääsyn ja kondenssiveden muodostumisen koteloon. Geelillä on erinomaiset eristysominaisuudet. Koska geeli on läpinäkyvä, on aina mahdollista tehdä silmämääräinen tarkastus. Läpinäkyvä elastinen geeli on itsestään sulkeutuva. Piirin mittaus voidaan suorittaa ja geeli tiivistyy uudelleen usean vuoden ajan. Geeli on helposti poistettavissa muutostöitä varten. Geelin muita etuja ovat mm. luotettava suoja sähköiskua vastaan ja että se kestää tärinää. Geeli ei toimi vedonpoistona, vaan tarrautuu kiinni. Vedonpoistoa tulee käyttää sähköasennusstandardien mukaisesti. 5 6 Veden pääsy sisään ja kondenssiveden muodostuminen on täysin estetty. Geeli on helposti poistettavissa muutostöitä varten. Läpinäkyvänä geeli mahdollistaa silmämääräisen tarkastuksen. 10

11 Vertailutaulukko: Geelijakorasiat vanha-uusi Malli Aiemmat tyypit Uudet tyypit Snro mm² KF WP 3025 WP 0202 G WP 0402 G mm² KF WP 3045 WP 0404 G WP 0604 G mm² KF WP 3065 WP 0606 G WP 1006 G mm² KF WP 3105 WP 1010 G mm² KF WP 2025 WP 0202 B WP 0402 B mm² KF WP 2045 WP 0404 B WP 0604 B mm² KF WP 2065 WP 0606 B WP 1006 B mm² KF WP 2105 WP 1010 B

12 WP vedenpitävät geelirasiat jakorasiat Kaapelien läpiviennit aihioilla, AKM/ASS tilattava erikseen (ENYFIT holkki- ja kalvotiivisteet) Soveltuu ympäristöolosuhteisiin, joissa muodostuu kondensaatiota ja vesivalumia, sekä maa-asennukseen ilman liikennekuormitusta Pitkäaikainen asennus veden alle on mahdollista ilman kemiallisia lisäaineita Lämpökaapeleille, joiden maksimipintalämpötila on 70 C Jälkiasennusta varten geeli on helposti poistettavissa Tarkista pakkauksesta viimeinen käyttöpäivämäärä! WP 0202 G l Snro WP 0202 B l Snro ,5-2.5 mm², Cu 3~ 5-napainen, per napa 8 x 0,75 mm² MKEM, 6 x 1,5 mm² ML / MKEM, 4 x 2,5 mm² ML / MKEM, 2 x 4 mm² ML / MKEM kotelon tilavuus 350 ml Nimellisjännite Ui = 690 V a.c./d.c. Nimellisvirta 20 A Kiristysmomentti 0.5 Nm WP 0402 G l Snro WP 0402 B l Snro mm², Cu 3~ 5-napainen, per napa 8 x 0,75 mm² MKEM, 6 x 1,5 mm² ML / MKEM, 4 x 2,5 mm² ML / MKEM, 2 x 4 mm² ML / MKEM kotelon tilavuus 500 ml Nimellisjännite Nimellisvirta Kiristysmomentti Ui = 690 V a.c./d.c. 20 A 0.5 Nm WP 0404 G l Snro WP 0404 B l Snro mm², Cu 3~ 5-napainen, per napa 8 x 1,5 mm² ML / MKEM, 6 x 2,5 mm² ML / MKEM, 4 x 4 mm² ML / MKEM, 2 x 6 mm² ML / MKEM kotelon tilavuus 500 ml Nimellisjännite Nimellisvirta Kiristysmomentti Ui = 690 V a.c./d.c. 32 A 0.7 Nm 12

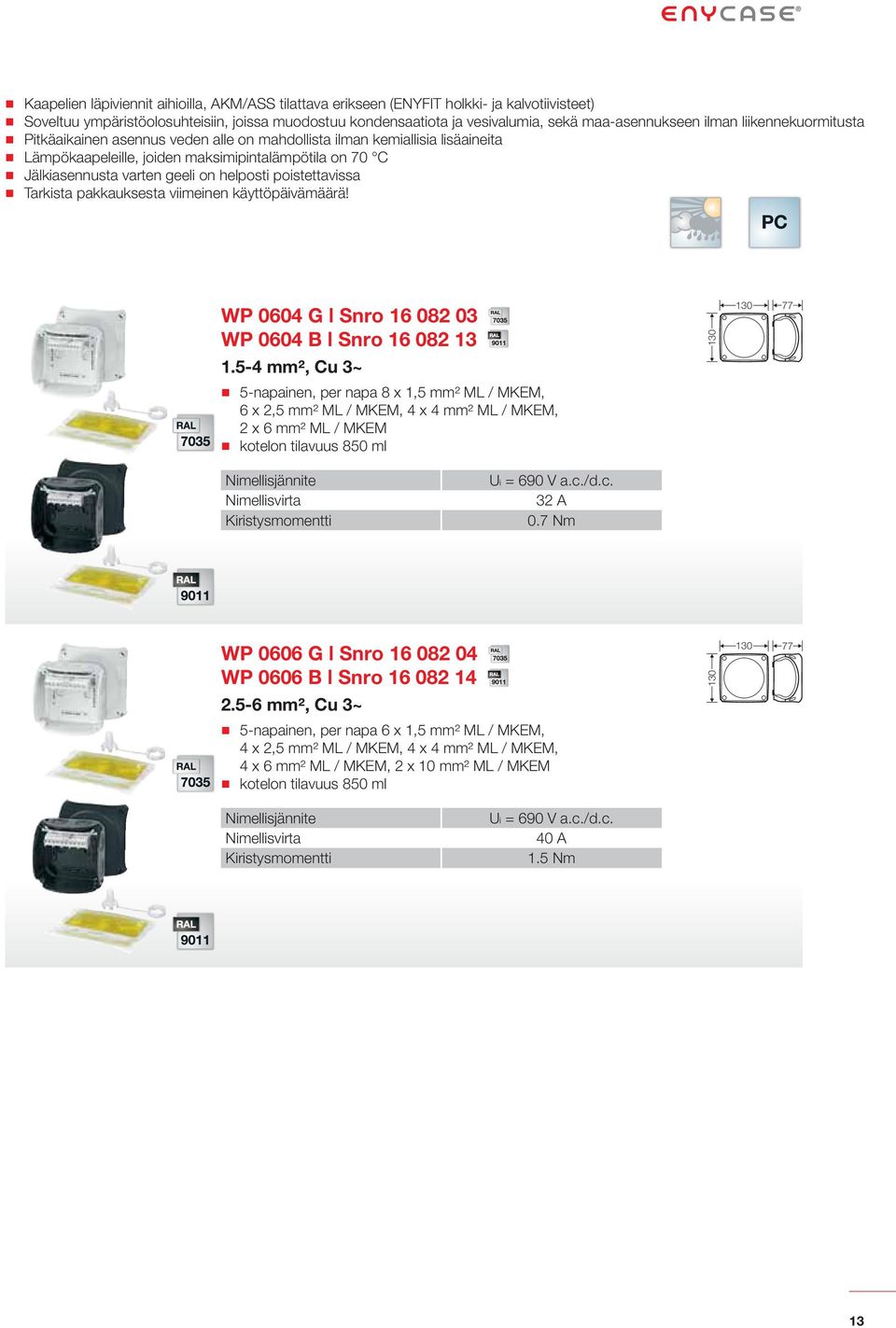

13 Kaapelien läpiviennit aihioilla, AKM/ASS tilattava erikseen (ENYFIT holkki- ja kalvotiivisteet) Soveltuu ympäristöolosuhteisiin, joissa muodostuu kondensaatiota ja vesivalumia, sekä maa-asennukseen ilman liikennekuormitusta Pitkäaikainen asennus veden alle on mahdollista ilman kemiallisia lisäaineita Lämpökaapeleille, joiden maksimipintalämpötila on 70 C Jälkiasennusta varten geeli on helposti poistettavissa Tarkista pakkauksesta viimeinen käyttöpäivämäärä! WP 0604 G l Snro WP 0604 B l Snro mm², Cu 3~ 5-napainen, per napa 8 x 1,5 mm² ML / MKEM, 6 x 2,5 mm² ML / MKEM, 4 x 4 mm² ML / MKEM, 2 x 6 mm² ML / MKEM kotelon tilavuus 850 ml Nimellisjännite Nimellisvirta Kiristysmomentti Ui = 690 V a.c./d.c. 32 A 0.7 Nm WP 0606 G l Snro WP 0606 B l Snro mm², Cu 3~ 5-napainen, per napa 6 x 1,5 mm² ML / MKEM, 4 x 2,5 mm² ML / MKEM, 4 x 4 mm² ML / MKEM, 4 x 6 mm² ML / MKEM, 2 x 10 mm² ML / MKEM kotelon tilavuus 850 ml Nimellisjännite Nimellisvirta Kiristysmomentti Ui = 690 V a.c./d.c. 40 A 1.5 Nm 13

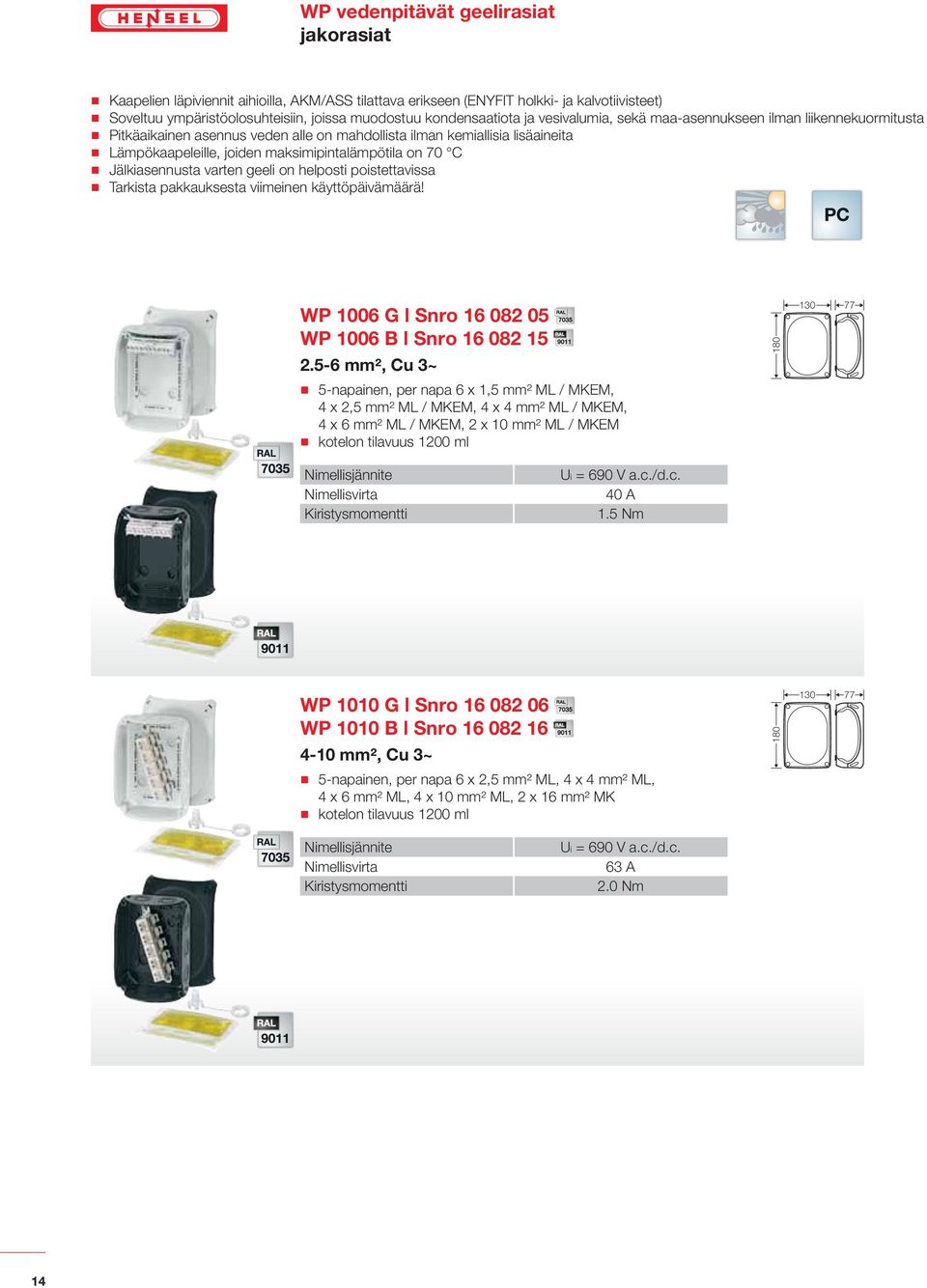

14 WP vedenpitävät geelirasiat jakorasiat Kaapelien läpiviennit aihioilla, AKM/ASS tilattava erikseen (ENYFIT holkki- ja kalvotiivisteet) Soveltuu ympäristöolosuhteisiin, joissa muodostuu kondensaatiota ja vesivalumia, sekä maa-asennukseen ilman liikennekuormitusta Pitkäaikainen asennus veden alle on mahdollista ilman kemiallisia lisäaineita Lämpökaapeleille, joiden maksimipintalämpötila on 70 C Jälkiasennusta varten geeli on helposti poistettavissa Tarkista pakkauksesta viimeinen käyttöpäivämäärä! WP 1006 G l Snro WP 1006 B l Snro mm², Cu 3~ napainen, per napa 6 x 1,5 mm² ML / MKEM, 4 x 2,5 mm² ML / MKEM, 4 x 4 mm² ML / MKEM, 4 x 6 mm² ML / MKEM, 2 x 10 mm² ML / MKEM kotelon tilavuus 1200 ml Nimellisjännite Nimellisvirta Kiristysmomentti Ui = 690 V a.c./d.c. 40 A 1.5 Nm WP 1010 G l Snro WP 1010 B l Snro mm², Cu 3~ napainen, per napa 6 x 2,5 mm² ML, 4 x 4 mm² ML, 4 x 6 mm² ML, 4 x 10 mm² ML, 2 x 16 mm² MK kotelon tilavuus 1200 ml Nimellisjännite Nimellisvirta Kiristysmomentti Ui = 690 V a.c./d.c. 63 A 2.0 Nm 14

15 WP vedenpitävät geelirasiat jakorasiat Lisävarusteet GH 0350 l Snro Geelijatkos, 350 ml Varaosa Geelipussi jälkitäyttöä tai korjausta varten Tarkista pakkauksesta viimeinen käyttöpäivämäärä! GH 0500 l Snro Geelijatkos, 500 ml Varaosa Geelipussi jälkitäyttöä tai korjausta varten Tarkista pakkauksesta viimeinen käyttöpäivämäärä! GH 0850 l Snro Geelijatkos, 850 ml Varaosa Geelipussi jälkitäyttöä tai korjausta varten Tarkista pakkauksesta viimeinen käyttöpäivämäärä! GH 1200 l Snro Geelijatkos, 1200 ml Varaosa Geelipussi jälkitäyttöä tai korjausta varten Tarkista pakkauksesta viimeinen käyttöpäivämäärä! 15
