Kotelokalustejärjestelmä

Transkriptio

1 Kotelokalustejärjestelmä univers N R4 Järjestelmä ammattimaiselle tekijälle: univers N Hyvä ei ole riittävän hyvä! Siksi Hager on kehittänyt jo hyväksi todettua univers N -kalustejärjestelmää entistäkin paremmaksi - näin urakoitsijat ja keskusvalmistajat pystyvät rakentamaan haluamansa keskusrakenteet entistäkin nopeammin, yksinkertaisemmin ja turvallisemmin. Siksi univers N tarjoaa parhaimmat edellytykset kannattavaan toimintaan. Jämäkät ja laadukkaat komponentit sekä asentajaystävällisyys tekevät työstä entistä helpompaa. Ja luonnollisesti tuotteiden pitkäikäisyyteen voit luottaa. Laadun ja asennusturvallisuuden takeena on helppo käytettävyys ja luotettava toiminta - siksi voit aina luottavaisin mielin valita univers N:n kohteeseesi

2 Yleiskatsaus kalustemoduleista 188 Kalustemodulit riviliittimille 195 Kalustemodulit modulikojeille 198 Kalustemodulit asennuslevyllä 200 Kalustemodulit muihin sovelluksiin 201 Kotelokalustejärjestelmä 187

3 Kalustemodulit riviliittimille Rakenne Kansi umpinainen vaakakiskoilla, etäisyys 150 mm pystykiskoilla vaakakiskoilla Osittain aukotettu pystykiskoilla Käyttö: Riviliittimille vaaka Erotusosat suojaerotukseen mukana Riviliittimille pysty erotusosat suojaerotukseen mukana Syöttöliittimille mm2 Riviliittimille ja modulikojeille pysty + Korkeus x leveys DIN-kiskon taso korkea UD11A1 UD12A1 UD13A1 300 DIN-kiskon taso korkea matala UD22A1 UD23A1 UD21A2 UD22A2 UD21A3 UD21G2 450 DIN-kiskon taso korkea matala korkea UD31A1 UD32A1 UD33A1 UD31A2 UD31A3 600 DIN-kiskon taso korkea matala korkea matala 1x30 Mod. UD41A1 UD42A1 UD41A2 UD41G2 188 Tekniset muutokset mahdollisia

4 Kansi aukotettu vaakakiskoilla etäisyys 150 mm Kansi aukotettu(1) vaakakiskoilla etäisyys 150 mm Kansi aukotettu peitelevyllä vaakakiskoilla etäisyys 125 mm Kansi aukotettu PE/N-liittimillä ja vaakakiskoilla etäisyys 125 mm Modulikojeille pystykaapelireiteillä Modulikojeille avattavilla pystykaapelireiteillä Ohjausliittimille, haaroitusliittimille Modulikojeille Kotelokalustejärjestelmä x12 Mod. 2x12 Mod. 3x12 Mod. 1x10 Mod. 1x24 Mod. (2) UD11B1 UD12B1 UD13B1 UD11B3 UD12B3 UD11A4 2x12 Mod. 4x12 Mod. 6x12 Mod. 2x10 Mod. 2x24 Mod. (2) 2x13 liitinmoduleilla 2x12 Mod. UD22B1 UD23B1 UD21B3 UD22B3 UD21A4 UD21B4 3x12 Mod. 6x12 Mod. 9x12 Mod. 3x10 Mod. 3x24 Mod. (2) 2x22 liitinmoduleilla UD31B1 UD32B1 UD33B1 UD31B3 UD32B3 3x12 Mod. UD31B4 4x12 Mod. 8x12 Mod. UD41B1 UD42B1 (1) Vaakaosa 18 mm (2) Huomio: aihio vain 430 mm Tekniset muutokset mahdollisia 189

5 Kalustemodulit asennuslevyllä Kalustemodulit asennuslevyllä Rakenne Umpikansi alaslaskettavalla asennuslevyllä Käyttö: Asennuslevyllä maks. alaslasku 158 mm Kal.mod. mitat K x L (mm) 150 x x x x x x x x 750 Koko Mitat mm K x L 100 x x x x x x x x 694 Korkeus x leveys UD11C1 UD12C1 300 UD21C1 UD22C1 450 UD31C2 (3) UD32C2 (3) UD33C2 (3) UD31C1 UD32C1 UD33C1 600 UD42C1 (3) läpinäkyvällä levyllä 190 Tekniset muutokset mahdollisia

6 Kalustemoduli varatilalle Kansi umpinainen tyhjä Käyttö: Varalle tyhjä Korkeus x leveys Kotelokalustejärjestelmä 75 UD01F1(1) UD02F1(1) 150 UD11F1 UD12F1 300 UD21F2(3) UD21F1 UD22F1 450 UD31F2(3) UD31F1 UD32F1 600 UD41F2(3) UD41F1 UD42F1 750 (1) pakkaus = 2 kpl 30 1, (3) läpinäkyvällä levyllä Tekniset muutokset mahdollisia 191

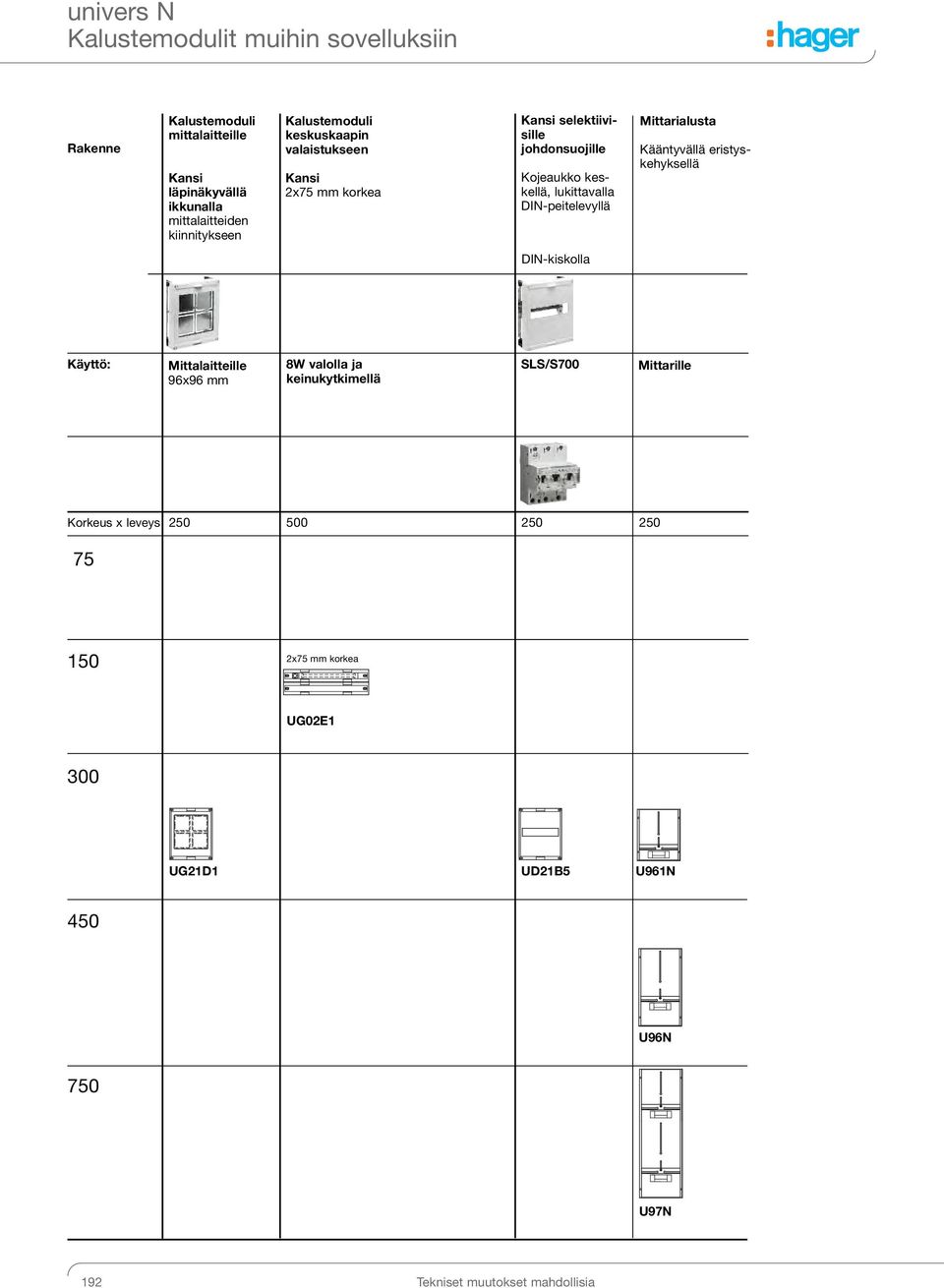

7 Kalustemodulit muihin sovelluksiin Rakenne Kalustemoduli mittalaitteille Kansi läpinäkyvällä ikkunalla mittalaitteiden kiinnitykseen Kalustemoduli keskuskaapin valaistukseen Kansi 2x75 mm korkea Kansi selektiivisille johdonsuojille Kojeaukko keskellä, lukittavalla DIN-peitelevyllä Mittarialusta Kääntyvällä eristyskehyksellä DIN-kiskolla Käyttö: Mittalaitteille 96x96 mm 8W valolla ja keinukytkimellä SLS/S700 Mittarille Korkeus x leveys x75 mm korkea UG02E1 300 UG21D1 UD21B5 U961N 450 U96N 750 U97N 192 Tekniset muutokset mahdollisia

8 Kalustemodulit tieverkkolaitteille Rakenne Kalustemoduli tietoverkkolaitteille Peitekansi umpinainen Käyttö: Tietoverkkolaitteiden asennukseen asennuslevylle Korkeus x leveys Kotelokalustejärjestelmä UD11M1 300 Korkeus 225 mm UD21M1 UD21M2 UD22M1 450 UD31M1 UD32M1 600 UD41M1 UD42M1 900 UD61M1 Tekniset muutokset mahdollisia 193

9 Esimerkkejä kalustemoduliyhdistelmistä Kaapin korkeus Kentän korkeus Kotelokenttä kiskoilla ylin laiterivi suljettu Asennuslevyllä Mittarille 800 mm 750 mm UN05A UN05A UN05A UD31B1 UD22A1 UD32B1 UD31C1 950 mm 900 mm UN06A UN06A UN06A UN06A UD22A1 UD11B1 UD22B1 UD31C1 U96N UD22B1 UD11C mm 1050 mm UN07A UN07A UN07A UN07A UD22A1 UD22B1 UD21C1 U96N UD31B1 UD32B1 UD31C mm 1200 mm UN08A UN08A UN08A UN08A UD22A1 UD31B1 UD31B1 UD32B1 UD31C1 U96N UD31B1 UD32B1 UD31C mm 1350 mm UN09A UN09A UN09A UN09A UD31A1 UD32A1 UD31B1 UD31B1 UD32B1 UD31C1 U96N UD31B1 UD32B1 UD31C1 Vapaat laiteaukot voidaan peittää DIN-peitelevyllä S35S. 194 Tekniset muutokset mahdollisia

10 Kalustemodulit riviliittimille Kansi osittain suljettu, riviliittimille ja modulikojeille pysty, k=300 - pystysuuntaisilla DIN-kiskoilla - osittain aukotettu, 12 mod - korkeus: 300 mm UD21G2 Pakk. Snro Tyyppi Kalustemod.,universN,300x250mm,mod.k./rivil. 1 UD21G2 Kansi osittain suljettu, riviliittimille ja modulikojeille pysty, k=600 UD41G2 - pystysuuntaisilla DIN-kiskoilla - osittain aukotettu, 30 mod - korkeus: 600 mm Pakk. Snro Tyyppi Kalustemod.,universN,600x250mm,mod.k./rivil. 1 UD41G2 Kotelokalustejärjestelmä UD11A1 Kansi umpinainen, riviliittimille vaaka, k=150 - DIN-kiskojen taso: korkea - vaakasuuntaisilla kiskoilla - eristyspala suojaerotukseen mukana rakenteessa - korkeus: 150 mm Pakk. Snro Tyyppi Kalustemod.,universN,150x250mm,riviliittimille 1 UD11A1 Kalustemod.,universN,150x500mm,riviliittimille 1 UD12A1 Kalustemod.,universN,150x750mm,riviliittimille 1 UD13A1 Kansi umpinainen, riviliittimille vaaka, k=300 - DIN-kiskojen taso: korkea - matala - vaakasuuntaisilla kiskoilla, etäisyys 150 mm - eristyspala suojaerotukseen mukana rakenteessa - korkeus: 300 mm Pakk. Snro Tyyppi Kalustemod.,universN,300x250mm,riviliittimille 1 Kalustemod.,universN,300x500mm,riviliittimille 1 UD22A1 Kalustemod.,universN,300x750mm,riviliittimille 1 UD23A1 Kansi umpinainen, riviliittimille vaaka, k=450 - DIN-kiskojen taso: korkea - matala - korkea - vaakasuuntaisilla kiskoilla, etäisyys 150 mm - eristyspala suojaerotukseen mukana rakenteessa - korkeus: 450 mm UD31A1 Pakk. Snro Tyyppi Kalustemod.,universN,450x250mm,riviliittimille 1 UD31A1 Kalustemod.,universN,450x500mm,riviliittimille 1 UD32A1 Kalustemod.,universN,450x750mm,riviliittimille 1 UD33A1 Tekniset muutokset mahdollisia 195

11 Kalustemodulit riviliittimille Kansi umpinainen, riviliittimille vaaka, k=600 - DIN-kiskojen taso: korkea - matala - korkea - matala - vaakasuuntaisilla kiskoilla, etäisyys 150 mm - eristyspala suojaerotukseen mukana rakenteessa - korkeus: 600 mm UD41A1 Pakk. Snro Tyyppi Kalustemod.,universN,600x250mm,riviliittimille 1 UD41A1 Kalustemod.,universN,600x500mm,riviliittimille 1 UD42A1 Kansi umpinainen, riviliittimille pysty, k=300 - pystysuuntaisella kiskolla - eristyspala suojaerotukseen mukana rakenteessa - korkeus: 300 mm UD21A2 Pakk. Snro Tyyppi Kalustemod.,universN,300x250mm,rivil.,pysty 1 UD21A2 Kalustemod.,universN,300x500mm,rivil.,pysty 1 UD22A2 Kansi umpinainen, riviliittimille pysty, k=450 - pystysuuntaisella kiskolla - eristyspala suojaerotukseen mukana rakenteessa - korkeus: 450 mm UD31A2 Pakk. Snro Tyyppi Kalustemod.,universN,450x250mm,rivil.,pysty 1 UD31A2 Kansi umpinainen, riviliittimille pysty, k=600 - pystysuuntaisella kiskolla - eristyspala suojaerotukseen mukana rakenteessa - korkeus: 600 mm Pakk. Snro Tyyppi Kalustemod.,universN,600x250mm,rivil.,pysty 1 UD41A2 Kansi umpinainen, syöttöliittimille, k=300 - vaakakiskolla - liittimille: mm² - korkeus: 300 mm UD21A3 Pakk. Snro Tyyppi Kalustemod.,universN,300x250mm,syöttöliit. 1 UD21A3 196 Tekniset muutokset mahdollisia

12 Kalustemodulit riviliittimille Kansi umpinainen, syöttöliittimille, k=450 - vaakakiskolla - liittimille: mm² - korkeus: 450 mm UD31A3 Pakk. Snro Tyyppi Kalustemod.,universN,450x250mm,syöttöliit. 1 UD31A3 Kotelokalustejärjestelmä Tekniset muutokset mahdollisia 197

13 Kalustemodulit modulikojeille Kansi aukotettu, modulikojeille, k=150 UD11B1 - vaakakiskoilla - pystysuuntaisilla kaapelipidikkeillä - korkeus: 150 mm Mod. Pakk. Snro Tyyppi Kalustemoduli,universN,150x250mm,1x12mod 12 1 UD11B1 Kalustemoduli,universN,150x500mm,2x12mod 24 1 UD12B1 Kalustemoduli,universN,150x750mm,3x12mod 36 1 UD13B1 Kansi aukotettu, modulikojeille, k=300 - vaakakiskoilla, etäisyys 150 mm - pystysuuntaisilla kaapelipidikkeillä - korkeus: 300 mm Mod. Pakk. Snro Tyyppi Kalustemoduli,universN,300x250mm,2x12mod 24 1 Kalustemoduli,universN,300x500mm,4x12mod 48 1 UD22B1 Kalustemoduli,universN,300x750mm,6x12mod 72 1 UD23B1 Kansi aukotettu, modulikojeille, k=450 - vaakakiskoilla, etäisyys 150 mm - pystysuuntaisilla kaapelipidikkeillä - korkeus: 450 mm UD31B1 Mod. Pakk. Snro Tyyppi Kalustemoduli,universN,450x250mm,3x12mod 36 1 UD31B1 Kalustemoduli,universN,450x500mm,6x12mod 72 1 UD32B1 Kalustemoduli,universN,450x750mm,9x12mod UD33B1 Kansi aukotettu, modulikojeille, k=600 - vaakakiskoilla, etäisyys 150 mm - pystysuuntaisilla kaapelipidikkeillä - korkeus: 600 mm UD41B1 Mod. Pakk. Snro Tyyppi Kalustemoduli,universN,600x250mm,4x12mod 48 1 UD41B1 Kalustemoduli,universN,600x500mm,8x12mod 96 1 UD42B1 Kansi aukotettu, modulikojeille, pystysuunnan kaapelipidikkeillä,k=150 UD12B3 - vaakakiskoilla - pystysuuntaisilla ulkonevilla kaapelipidikkeillä - korkeus: 150 mm Mod. Pakk. Snro Tyyppi Kalustemoduli,universN,150x250mm,1x10mod 10 1 UD11B3 Kalustemoduli,universN,150x500mm,1x24mod 24 1 UD12B3 198 Tekniset muutokset mahdollisia

14 Kalustemodulit modulikojeille Kansi aukotettu, modulikojeille, pystysuunnan kaapelipidikkeillä, k=300 UD21B3 - vaakakiskoilla, etäisyys 150 mm - pystysuuntaisilla ulkonevilla kaapelipidikkeillä - korkeus: 300 mm Mod. Pakk. Snro Tyyppi Kalustemoduli,universN,300x250mm,2x10mod 20 1 UD21B3 Kalustemoduli,universN,300x500mm,2x24mod 48 1 UD22B3 Kansi aukotettu, modulikojeille, pystysuunnan kaapelipidikkeillä, k=450 - vaakakiskoilla, etäisyys 150 mm - pystysuuntaisilla ulkonevilla kaapelipidikkeillä - korkeus: 450 mm Kotelokalustejärjestelmä UD31B3 Mod. Pakk. Snro Tyyppi Kalustemoduli,universN,450x250mm,3x10mod 36 1 UD31B3 Kalustemoduli,universN,450x500mm,3x24mod 72 1 UD32B3 Kansi aukotettu, ohjaus-/haaroitusliittimille, k=150 UD11A4 - DIN-peitelevyllä - vaakakiskoilla - korkeus: 150 mm Mod. Pakk. Snro Tyyppi Kalustemoduli,universN,150x250mm,1x12mod 12 1 UD11A4 Kansi aukotettu, ohjaus-/haaroitusliittimille, k=300 UD21A4 - DIN-peitelevyllä - vaakakiskoilla, etäisyys 125 mm - korkeus: 300 mm Mod. Pakk. Snro Tyyppi Kalustemoduli,universN,300x250mm,2x12mod 24 1 UD21A4 Kansi aukotettu, modulikojeille, PE/N-liittimillä, k=300 - PE/N-liittimillä 2 x 13 liitinpaikkaa - vaakakiskoilla, etäisyys 125 mm - korkeus: 300 mm UD21B4 Mod. Pakk. Snro Tyyppi Kalustemoduli,universN,300x250mm,2x12mod 24 1 UD21B4 Tekniset muutokset mahdollisia 199

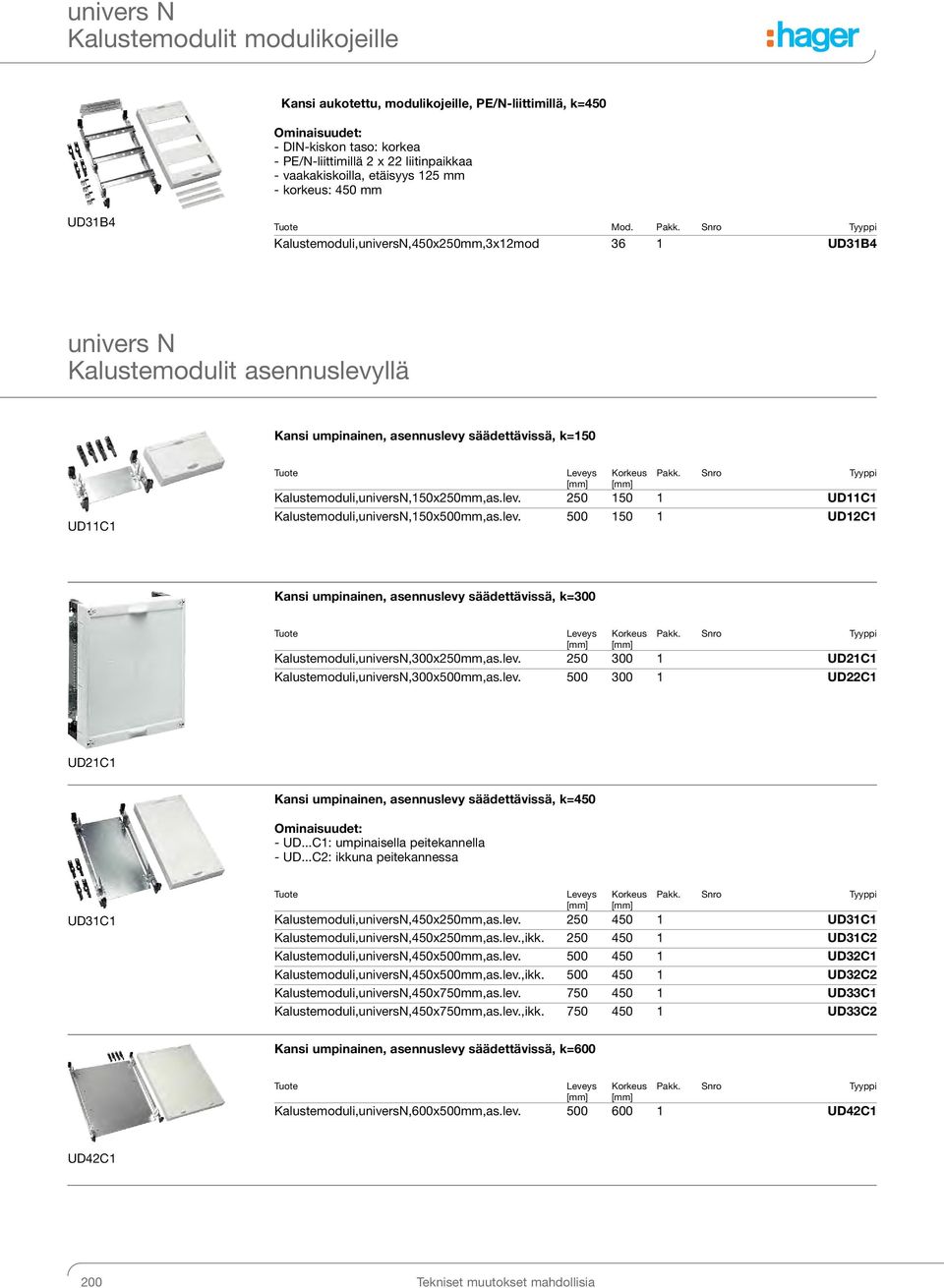

15 Kalustemodulit modulikojeille Kansi aukotettu, modulikojeille, PE/N-liittimillä, k=450 - PE/N-liittimillä 2 x 22 liitinpaikkaa - vaakakiskoilla, etäisyys 125 mm - korkeus: 450 mm UD31B4 Mod. Pakk. Snro Tyyppi Kalustemoduli,universN,450x250mm,3x12mod 36 1 UD31B4 univers N Kalustemodulit asennuslevyllä Kansi umpinainen, asennuslevy säädettävissä, k=150 UD11C1 Leveys Korkeus Pakk. Snro Tyyppi Kalustemoduli,universN,150x250mm,as.lev UD11C1 Kalustemoduli,universN,150x500mm,as.lev UD12C1 Kansi umpinainen, asennuslevy säädettävissä, k=300 Leveys Korkeus Pakk. Snro Tyyppi Kalustemoduli,universN,300x250mm,as.lev UD21C1 Kalustemoduli,universN,300x500mm,as.lev UD22C1 UD21C1 Kansi umpinainen, asennuslevy säädettävissä, k=450 - UD...C1: umpinaisella peitekannella - UD...C2: ikkuna peitekannessa UD31C1 Leveys Korkeus Pakk. Snro Tyyppi Kalustemoduli,universN,450x250mm,as.lev UD31C1 Kalustemoduli,universN,450x250mm,as.lev.,ikk UD31C2 Kalustemoduli,universN,450x500mm,as.lev UD32C1 Kalustemoduli,universN,450x500mm,as.lev.,ikk UD32C2 Kalustemoduli,universN,450x750mm,as.lev UD33C1 Kalustemoduli,universN,450x750mm,as.lev.,ikk UD33C2 Kansi umpinainen, asennuslevy säädettävissä, k=600 Kalustemoduli,universN,600x500mm,as.lev UD42C1 UD42C1 200 Tekniset muutokset mahdollisia

16 Kalustemodulit tietoverkkolaitteille Kansi umpinainen, tietoverkkolaitteille, k=150 UD11M1 Kalustemoduli,universN,150x250mm,tietoverk UD11M1 Kansi umpinainen, tietoverkkolaitteille, k=300 UD21M1 - UD21M1: korkeus 225 mm Leveys Korkeus Pakk. Snro Tyyppi Kalustemoduli,universN,300x250mm,tietoverk UD21M1 Kalustemoduli,universN,300x250mm,tietoverk UD21M2 Kalustemoduli,universN,300x500mm,tietoverk UD22M1 Kotelokalustejärjestelmä Kansi umpinainen, tietoverkkolaitteille, k=450 Leveys Korkeus Pakk. Snro Tyyppi Kalustemoduli,universN,450x250mm,tietoverk UD31M1 Kalustemoduli,universN,450x500mm,tietoverk UD32M1 UD31M1 Kansi umpinainen, tietoverkkolaitteille, k=600 - tietoverkkokomponenttien asennukseen Leveys Korkeus Pakk. Snro Tyyppi Kalustemoduli,universN,600x250mm,tietoverk UD41M1 Kalustemoduli,universN,600x500mm,tietoverk UD42M1 UD41M1 Kansi umpinainen, tietoverkkolaitteille, k=900 Kalustemoduli,universN,900x250mm,tietoverk UD61M1 UD61M1 Tekniset muutokset mahdollisia 201

17 Kalustemodulit muihin sovelluksiin Kansi umpinainen, tyhjä varatila, k=75 UD01F1 Leveys Korkeus Pakk. Snro Tyyppi Kalustemoduli,universN,75x250mm,tyhjä,2kpl UD01F1 Kalustemoduli,universN,75x500mm,tyhjä,2kpl UD02F1 Kansi umpinainen, tyhjä varatila, k=150 Kalustemoduli,universN,150x250mm,tyhjä kaluste UD11F1 Kalustemoduli,universN,150x500mm,tyhjä kaluste UD12F1 UD11F1 Kansi umpinainen, tyhjä varatila, k=300 Kalustemoduli,universN,300x250mm,tyhjä kaluste UD21F1 Kalustemoduli,universN,300x500mm,tyhjä kaluste UD22F1 UD21F1 Kansi umpinainen, tyhjä varatila, k=450 Kalustemoduli,universN,450x250mm,tyhjä kaluste UD31F1 Kalustemoduli,universN,450x500mm,tyhjä kaluste UD32F1 UD31F1 Kansi umpinainen, tyhjä varatila, k=600 Kalustemoduli,universN,600x250mm,tyhjä kaluste UD41F1 Kalustemoduli,universN,600x500mm,tyhjä kaluste UD42F1 UD41F1 202 Tekniset muutokset mahdollisia

18 Kalustemodulit muihin sovelluksiin Kansi umpinainen, oven johdotusputkella, k=150 Kalustemoduli,universN,150x250mm,johdotusputkella UG11B1 UG11B1 Kansi ikkunalla ja mittarikiinnikkeellä, k=300 - mittalaitteille 96 x 96 mm UG21D1 Kalustemoduli,universN,300x250mm,mittalaitteille UG21D1 Kotelokalustejärjestelmä Kansi kaappivalaistukseen, k=150 Kalustemoduli,universN,150x500mm,valaisimella UG02E1 UG02E1 Kansi sel. johdonsuojille,din-kiskolla, h=300 Kalustemoduli,universN,300x250mm,sel.johd.suojalle UD21B5 UD21B5 Tekniset muutokset mahdollisia 203

19 Kalustemodulit muihin sovelluksiin Kansi mittarille, käännettävällä sinetöintitilalla, k=300 Mittariristikko,universN,300x250mm U961N U961N Kansi mittarille, käännettävällä sinetöintitilalla, k=450 Mittariristikko,universN,450x250mm U96N U96N Kansi mittarille, käännettävällä sinetöintitilalla, k=750 Mittariristikko,universN,750x250mm U97N U97N 204 Tekniset muutokset mahdollisia

20 NZ-mittarialustat IP30, suojausluokka II - voidaan käyttää käyttää mittarialustana saneerauskohteissa - pinta-asennus kapeaan tilaan - takaseinällä - selkeät kytkentätilat yläja alaosassa - kotelo 46 mm laitetilalla (11mod) maks. 46 mm korkeille modulikojeille varustettuna PE/N-kiskoilla - virtakiskojen käyttö ei mahdollista - väri: puhtaanvalkoinen (RAL 9010) Vain jälkiasennuksena saneerauksiin ja käytettäväksi mittarointihuoneissa. Normit; DIN VDE0603 osa 1, DIN Tekniset tiedot kts. s. 572 Z13S Mittarialustat kytkentätila 170 mm - Koostuu: yläosa S61 ja alaosa N31 syöttöliittimille 5 x 25 mm² ja/tai pääkytkimelle 3 x 63 A Korkeus Pakk. Snro Tyyppi Mittarialusta ilman ylämodulitilaa Z03 Mittarialusta + 11 mod kojetila Z13S Mittarialusta + 22 mod kojetila Z23S Kotelokalustejärjestelmä Tekniset muutokset mahdollisia 205
