1 PASSION FOR POWER. Luotettavaa sähkönjakelua, jopa tulipalossa Jakorasiat toimintakykyinen ja palonkestävä E90 lataa osoitteesta

2 Suunnittelun vaiheet ja toimintakyvyn määrittely 1. Vaatimukset 2. / / E90? Noudata paikallisia lakeja ja määräyksiä! Vaatimukset rakennuksen käyttötavasta ja rakennusluvasta. Pakolliset vaatimukset kulkureitit... porraskäytävät... uloskäytävät Kansalliset vaatimukset: Toimintakykyvaatimus //E90 tai toimintakykyluokka BS EN mukaisesti? 2

3 Turvallisuutta - myös palonaikana! Tulipalonaikainen toimintakyky on osoitettu Kotelointiluokka IP 65 tai IP 66 Kotelo polykarbonaatista Ei sisällä myrkyllisiä tai syövyttäviä päästöjä Toimintakyky on osoitettu DIN mukaisella kokeella, 1,5-16 mm 2 kaapeleille Toimintakykyluokka, BS EN mukaisesti Väri oranssi, RAL valinta, suunnittelija 4. Valmistajan valinta, suunnittelija 5. Asennus, urakoitsija voidaan valita Toimintakykyluokan 30 / 60 / 90 tai mukaan Jako- tai liitäntärasia Asennuspaikka Kaapelointitapa Kiinnitysalustan Hyväksyntä dokumentaatio, EU-vastaavuusvakuutus ja palokoeraportti Kaapelin valinta Asennustavan mukaan Jako- tai liitäntärasia Ammattimainen asennus suunnitelmien mukaan. Merkinnät ja käyttöönottopöytäkirja 3

4 Turvallisuutta tulipalossa Johtojärjestelmien toimintakykyluokitus pienille kaapeleille ja suurille,, E90. Erityisesti rakennuksissa, joissa on suuret ihmismäärät, kuten tavaratalot, lentokentät, sairaalat, jne. sekä muut julkiset rakennukset tarvitsevat erityisiä toimenpiteitä. Yleensä rakennusluvissa määritellään palosuunnittelun pohjalta turvajärjestelmiä ja näiden toimintakykyaikoja. Turvajärejstelmiltä edellytetään tulipalon aikaista toimintakykyä. Johtojärjestelmiltä edellytettään rakennustuoteasetuksen mukaan tulipalonaikaista toimintakykyä 15, 30, 60 tai 90 minuuttia, jotta ihmiset tiedotavat tulipalon ja pystyvät evakoitumaan sekä pelastuslaitos voi turvallisesti suorittaa pelastus- ja sammutustehtävänsä. Turvajärjestelmän ja siihen liittyvän johtojärjestelmän tulee toimia tulipalossa ja normaaliolosuhteissa. Siksi meillä on kaksi täysin erilaista testistandardia samalle asialle. BS EN toimintakykytestaus Toimintakykyluokitus 15 minuuttia PH15 30 minuuttia PH30 60 minuuttia PH60 90 minuuttia PH minuuttia Toimintakykyluokka Tämä toimintakykytestaus on pienille kaapeleille joiden poikkipinta-ala on maksimissaa 2,5 mm 2 ja kaapelinhalkaisija on maksimissaan 20 mm. Tässä testissä toimintakykyaika PH määritellään ilman mekaanista rasistusta. Testi on läpäisty, jos virta kulkee koko testin ajan. Testattu tuote voi saavuttaa luokituksen. Toimintakykytestaus on vaativa testi ja vain korkealuokkaiset materiaaleista valmistetut tuotteet läpäisevät sen. Tämä ei ole järjestelmä testaus. Henselin tuotteet täyttävät BS EN vaatimukset. Kansallisia vaatimuksia tulee noudattaa. Englannissa BS :2013 asettaa lisävaatimuksia toimintakyvylle. Toimintakykytestattu : - BS EN (> 842 C) 4

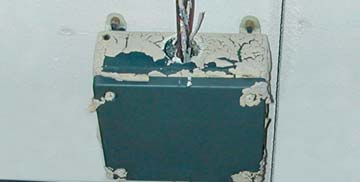

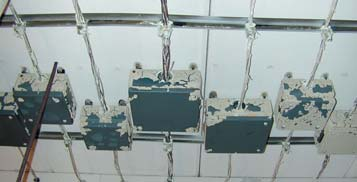

5 Palokokeen jälkeen kosketussuojaus on tallella DIN toimintakykytestaus 30 minuuttia 60 minuuttia 90 minuuttia E90 Toimintakykyluokitus Saksalainen toimintakykytestaus standardi //E90 luokituksilla. Tämä on järjestelmätestistandardi. Toisin kuin EN toimintakykytestissä tässä testataan koko johtojärjestelmä. Saksalainen DIN on tulipalon aikaisen toimintakyvyntestistandardi, jossa testataan yhdessä koko johtojärjestelmä. Toimintakykyluokitusajat, ja E90 kuvaavat suurinta arvoa, jonka tuote on palokokeessa läpäissyt. Koe perustuu EN mukaiseen standardilämpötila aika käyrään. Toimintakykytestissä testataan koko johtojärjestelmä, mukaan lukien kaapelit, johtotiet ja rasioinnit. Tämä toimintakykytestaus vastaa rakennukselle asetettuja rakennustuoteasetuksen mukaisia lämpötila vaatimuksia. Täten tämä koe on lähin vastine rakennustuoteasetuksessa esitetylle vaatimuksille, jotka koskevat koko rakennusta. Toimintakykytestattu, ja E90: - DIN , saksalainen standardi 5

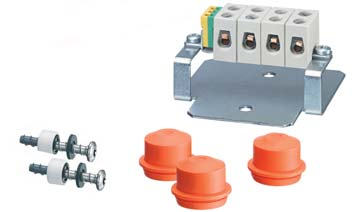

6 Palonkestävä, sis. kalvotiivisteet toimintakykyisten kaapeleiden kanssa Toimintakyky on testattu BS EN mukaisesti toimintakykyluokkaan yhdessä vastaavien Tuote sisältää ruuviankkurin, liittimet liitinrimassa ja kalvotiivisteet. Metrisissä lyöntiaihioissa on useita eri kokoja. Nopeasti neljänneskierroksella suljettava - sulkuasento näkyvillä. : Polykarbonaatti Väri: oranssi, RAL 2003 Palokäyttäytyminen, hehkulankatesti IEC ; 960 C, vaikeasti syttyvä ja itsestään sammuva Iskunkestävyysluokka: IK 09 (10 joulea). Kotelointiluokka: IP 65 tai IP

7 Palonkestävä ja toimintakykyinen Läpivienti EDKF-kalvotiivisteillä Muovikotelo, E90 FK 0402 Snro Jakorasia 1,5 mm², Cu Liitäntärasia 1,5-2,5 mm², Cu 5-napainen, per napa 4 x 1,5 mm² ML ja 2 x 2,5 mm² ML Toimituksessa mukana elastiset kalvotiivisteet: 3x EDKF 25, kaapelinhalkaisija Ø 9-17 mm, IP 65 AKMF-holkkitiivisteillä kotelointiluokka IP 66, tilattava erikseen Testattu Dätwylerin ja Eupen -E90 toimintakykyisten kaapeleiden kanssa. Katso palokoeraportti P-MPA-E Voimassa: Lataa osoitteesta > download tai tuotteen kohdalta Testattu BS EN mukaisesti toimintakykyluokkaan Mukana toimitetut ruuviankkurit soveltuvat betonille C20/C25, kalkkikivelle, tiilelle ja klinkkerille. 104 E90 65/66 1xM20/ xM20/25 2xM20/ xM20/25 24 A 0,5 Nm Lasikuitu vahvistettu polykarbonaatti FK 0404 Snro Jakorasia 1,5-2,5 mm², Cu Liitäntärasia 1,5-4 mm², Cu 5-napainen, per napa 8 x 1,5 mm² ML, 4 x 2,5 mm² ML, 2 x 4 mm² ML Toimituksessa mukana elastiset kalvotiivisteet: 3x EDKF 25, kaapelinhalkaisija Ø 9-17 mm, IP 65 AKMF-holkkitiivisteillä kotelointiluokka IP 66, tilattava erikseen Testattu Dätwylerin ja Eupen -E90 toimintakykyisten kaapeleiden kanssa. Katso palokoeraportti P-MPA-E Voimassa: Lataa osoitteesta > download tai tuotteen kohdalta Testattu BS EN mukaisesti toimintakykyluokkaan Mukana toimitetut ruuviankkurit soveltuvat betonille C20/C25, kalkkikivelle, tiilelle ja klinkkerille. 104 E90 65/66 1xM20/ xM20/25 2xM20/ xM20/25 32 A 1,2 Nm Lasikuitu vahvistettu polykarbonaatti 7

8 Palonkestävä ja toimintakykyinen Läpivienti EDKF-kalvotiivisteillä Muovikotelo, E90 FK 0604 Snro Jakorasia 1,5-2,5 mm², Cu Liitäntärasia 1,5-6 mm², Cu 5-napainen, per napa 8 x 1,5 mm² ML, 4 x 2,5 mm² ML, 2 x 4 mm² ML, 2 x 6 mm² ML Liittimien eriste korkealaatuista korkean lämpötilan keramiikkaa Toimituksessa mukana elastiset kalvotiivisteet: 3 x EDKF 32, kaapelinhalkaisija Ø 8-23 mm, IP 65 AKMF-holkkitiivisteillä kotelointiluokka IP 66, tilattava erikseen Testattu Dätwylerin ja Eupen -E90 toimintakykyisten kaapeleiden kanssa. Katso palokoeraportti P-MPA-E Voimassa: Lataa osoitteesta > download tai tuotteen kohdalta Testattu BS EN mukaisesti toimintakykyluokkaan Mukana toimitetut ruuviankkurit soveltuvat betonille C20/C25, kalkkikivelle, tiilelle ja klinkkerille xM20/25/32 E90 65/ xM20/25/32 2xM20/25/ xM20/25/32 41 A 1,2 Nm Lasikuitu vahvistettu polykarbonaatti FK 0606 Snro Jakorasia 1,5-6 mm², Cu Liitäntärasia 1,5-6 mm², Cu 5-napainen, johtimia per napa 12 x 1,5 mm² ML, 8 x 2,5 mm² ML, 6 x 4 mm² ML ja 4 x 6 mm² ML Toimituksessa mukana elastiset kalvotiivisteet: 3 x EDKF 32, kaapelinhalkaisija Ø 8-23 mm, IP 65 AKMF-holkkitiivisteillä kotelointiluokka IP 66, tilattava erikseen Testattu Dätwylerin ja Eupen -E90 toimintakykyisten kaapeleiden kanssa. Katso palokoeraportti P-MPA-E Voimassa: Lataa osoitteesta > download tai tuotteen kohdalta Testattu BS EN mukaisesti toimintakykyluokkaan Mukana toimitetut ruuviankkurit soveltuvat betonille C20/C25, kalkkikivelle, tiilelle ja klinkkerille xM20/25/32 E90 65/ xM20/25/32 2xM20/25/ xM20/25/32 41 A 2,0 Nm Lasikuitu vahvistettu polykarbonaatti 8

9 Palonkestävä ja toimintakykyinen Läpivienti EDKF-kalvotiivisteillä Muovikotelo, E90 FK 1606 Snro Jakorasia 1,5-6 mm², Cu Liitäntärasia 1,5-6 mm², Cu 5-napainen, johtimia per napa 12 x 1,5 mm² ML, 8 x 2,5 mm² ML, 6 x 4 mm² ML ja 4 x 6 mm² ML ja Yksi liitin, johtimia per napa 4 x 1,5 mm² ML tai 2 x 2,5 mm² ML ja PE-liitin Toimituksessa mukana elastiset kalvotiivisteet: 3 x EDKF 32, kaapelinhalkaisija Ø 8-23 mm, IP 65 AKMF-holkkitiivisteillä kotelointiluokka IP 66, tilattava erikseen toimintakykyisten kaapeleiden kanssa Testattu Dätwylerin ja Eupen -E90 toimintakykyisten kaapeleiden kanssa. Katso palokoeraportti P-MPA-E Voimassa: Lataa osoitteesta > download tai tuotteen kohdalta Testattu BS EN mukaisesti toimintakykyluokkaan Mukana toimitetut ruuviankkurit soveltuvat betonille C20/C25, kalkkikivelle, tiilelle ja klinkkerille xM25/32/40 E90 65/ xM25/32/40 2xM25/32/40 3xM25/32/40 41 A 2,0 Nm 0,5 Nm Lasikuitu vahvistettu polykarbonaatti FK 1608 Snro Jakorasia 1,5 mm², Cu Liitäntärasia 1,5-2,5 mm², Cu 10-napainen, per napa 4 x 1,5 mm² ML ja 2 x 2,5 mm² ML Toimituksessa mukana elastiset kalvotiivisteet: 4x EDKF 25, kaapelinhalkaisija Ø 9-17 mm, IP 65 AKMF-holkkitiivisteillä kotelointiluokka IP 66, tilattava erikseen toimintakykyisten kaapeleiden kanssa Testattu Dätwylerin ja Eupen -E90 toimintakykyisten kaapeleiden kanssa. Katso palokoeraportti P-MPA-E Voimassa: Lataa osoitteesta > download tai tuotteen kohdalta Testattu BS EN mukaisesti toimintakykyluokkaan Mukana toimitetut ruuviankkurit soveltuvat betonille C20/C25, kalkkikivelle, tiilelle ja klinkkerille xM25/32/40 E90 65/ xM25/32/40 2xM25/32/40 3xM25/32/40 24 A 0,5 Nm Lasikuitu vahvistettu polykarbonaatti 9

10 Palonkestävä ja toimintakykyinen Läpivienti EDKF-kalvotiivisteillä Muovikotelo, E90 FK 1610 Snro Jakorasia 1,5-2,5 mm², Cu Liitäntärasia 1,5-10 mm², Cu 5-napainen, per napa 8 x 1,5 mm² ML, 4 x 2,5 mm² ML, 2 x 4 mm² ML, 2 x 6 mm² ML, 2 x 10 mm² ML Toimituksessa mukana elastiset kalvotiivisteet: 3 x EDKF 32, kaapelinhalkaisija Ø 8-23 mm, IP 65 AKMF-holkkitiivisteillä kotelointiluokka IP 66, tilattava erikseen Testattu Dätwylerin ja Eupen -E90 toimintakykyisten kaapeleiden kanssa. Katso palokoeraportti P-MPA-E Voimassa: Lataa osoitteesta > download tai tuotteen kohdalta Testattu BS EN mukaisesti toimintakykyluokkaan Mukana toimitetut ruuviankkurit soveltuvat betonille C20/C25, kalkkikivelle, tiilelle ja klinkkerille xM25/32/40 E90 65/ xM25/32/40 2xM25/32/40 3xM25/32/40 57 A 1,2 Nm Lasikuitu vahvistettu polykarbonaatti FK 1616 Snro Jakorasia 1,5-6 mm², Cu Liitäntärasia 1,5-16 mm², Cu 5-napainen, per napa 12 x 1,5 mm² ML, 8 x 2,5 mm² ML, 6 x 4 mm² ML, 4 x 6 mm² ML, 2 x 10 mm² ML, 2 x 16 mm² MK Toimituksessa mukana elastiset kalvotiivisteet: 3x EDKF 40, kaapelinhalkaisija Ø mm, IP 65 AKMF-holkkitiivisteillä kotelointiluokka IP 66, tilattava erikseen Testattu Dätwylerin ja Eupen -E90 toimintakykyisten kaapeleiden kanssa. Katso palokoeraportti P-MPA-E Voimassa: Lataa osoitteesta > download tai tuotteen kohdalta Testattu BS EN mukaisesti toimintakykyluokkaan Mukana toimitetut ruuviankkurit soveltuvat betonille C20/C25, kalkkikivelle, tiilelle ja klinkkerille xM25/32/40 E90 65/ xM25/32/40 2xM25/32/40 3xM25/32/40 76 A 2,0 Nm Lasikuitu vahvistettu polykarbonaatti 10

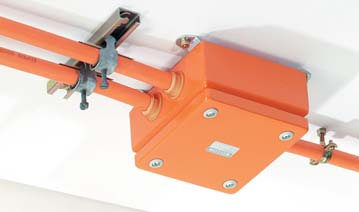

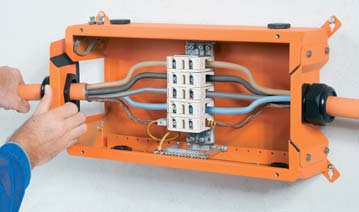

11 Palonkestävä, sis. kalvotiivisteet toimintakykyisten kaapeleiden kanssa Toimintakyky on testattu BS EN mukaisesti toimintakykyluokkaan yhdessä vastaavien Kosketussuojaus on toteutettu maadoittamalla Asennus kiinnityskorvista Cable junction box for tunnel application for large conductor cross-sections up to 50 mm 2 Liitäntärasia parikaapeleille : teräs, pulverimaalattu Väri: oranssi, RAL 2003 Iskunkestävyysluokka: IK 10 (20 joulea) Kotelontiluokka: IP 66 Pieni palokuorma 11

12 Toimintakyvyllä Läpivienti esiasennetuilla kalvotiivisteillä FK 9025 Snro Jakorasia 0,8 mm / 0,5-1,5 mm², Cu Liitäntärasia 0,8 mm / 0,5-4 mm², Cu 5-napainen, per napa 4 x Ø 0,8 mm / 0,5 mm² ML, 4 x 1,5 mm² ML, 2 x 2,5 mm² ML, 2 x 4 mm² ML Esiasennetut kalvotiivisteet 4 x EDKF 32, kaapelinhalkaisija Ø 8-23 mm Testattu Dätwyler, Eupen, Nexans, Studer, Pirelli ja Lynewerk palonkestävien kaapeleiden kanssa toimintakykyaikaan ja E 90, ks. koestustodistus nro: P-MPA-E Voimassa: asti, lataa osoitteesta mallit - dokumentit Testattu BS EN mukaisesti toimintakykyluokkaan Kiinnityskorvat, ks. kiinnityksen vaatimukset teknisistä tiedoista Ø8,2 E xM xM32 32 A 0,5 Nm jauhemaalattu teräslevy FK 9105 Snro Jakorasia 1,5-4 mm², Cu Liitäntärasia 1,5-10 mm², Cu 5-napainen, per napa 4 x 1,5 mm² ML, 4 x 2,5 mm² ML, 4 x 4 mm² ML, 2 x 6 mm² ML, 2 x 10 mm² ML Esiasennetut kalvotiivisteet 4 x EDKF 32, kaapelinhalkaisija Ø 8-23 mm Testattu Dätwyler, Eupen, Nexans, Studer, Pirelli ja Lynewerk palonkestävien kaapeleiden kanssa toimintakykyaikaan ja E 90, ks. koestustodistus nro: P-MPA-E Voimassa: asti, lataa osoitteesta mallit - dokumentit Testattu BS EN mukaisesti toimintakykyluokkaan Kiinnityskorvat, ks. kiinnityksen vaatimukset teknisistä tiedoista Ø8,2 E xM xM32 40 A 1,2 Nm jauhemaalattu teräslevy 12

13 Toimintakyvyllä Läpivienti esiasennetuilla kalvotiivisteillä FK 9255 Snro Jakorasia 1,5-6 mm², Cu Liitäntärasia 1,5-16 mm², Cu 5-napainen, per napa 4 x 1,5 mm² ML, 4 x 2,5 mm² ML, 4 x 4 mm² ML, 4 x 6 mm² ML, 2 x 10 mm² ML, 2 x 16 mm² MK (poista johdinsuoja) Esiasennetut kalvotiivisteet 4 x EDKF 40, kaapelinhalkaisija Ø mm Testattu Dätwyler, Eupen, Nexans, Studer, Pirelli ja Lynewerk palonkestävien kaapeleiden kanssa toimintakykyaikaan ja E 90, ks. koestustodistus nro: P-MPA-E Voimassa: asti, lataa osoitteesta mallit - dokumentit Testattu BS EN mukaisesti toimintakykyluokkaan Kiinnityskorvat, ks. kiinnityksen vaatimukset teknisistä tiedoista Ø8,2 E xM40 2xM40 63 A 2,0 Nm jauhemaalattu teräslevy 13

14 Toimintakyvyllä Läpivienti esiasennetuilla holkkitiivisteillä FK 6505 Snro Jakorasia E mm², Cu, MK Liitäntärasia E90, mm², Cu, MK 5 napainen, per napa 6 x 16 mm² MK, 4 x 25 mm² MK, 4 x 35 mm² MK, 2 x 50 mm² MK Esiasennetut holkkitiivisteet 2x ASS 63, kaapelinhalkaisija ø mm Pitkillä sivuilla kaksi kalvotiivistettä M 50 Testattu Dätwyler, Prysmian ja Eupen palonkestävien kaapeleiden kanssa toimintakykyaikaan E 30 / E 60 / E 90, ks. koestustodistus nro: P-1011 DMT DO, lataa osoitteesta > mallit - dokumentit Kiinnityskorvat, kiinnitys 8 mm ruuvilla Ø8 E xM50 1xM63 1xM xM50 Ui = 690 V a.c./d.c. 150 A 4,0 Nm Kiinnityskorvat seinäkiinnitystä varten: jaloteräsnumero , Rakenne, sis kansi ja runko: jaloteräsnumero , pulverimaalattu Tunneleissa tulee käyttää ruostumattomasta teräksestä valmistettuja kotelointeja. 14

15 Toimintakyvyllä Läpivienti esiasennetuilla kalvotiivisteillä FK 9259 Snro Liitäntärasia 1,5-10 mm², Cu Sulakkeellinen jakorasia D 01 - Neozed-varokepohja 5-napainen, 2 liitintä väliulosotolla, 2 liitintä väliulosottoa varten, 2 kpl PE-liittimiä 1,5 10 mm² ML Korkeita lämpötiloja kestävä keraaminen liitin Esiasennetut kalvotiivisteet 4 x EDKF 40, kaapelinhalkaisija Ø mm E 30 toimintakykyaikaan, virranjatkuvuus palotilanteessa testattu SFS EN standardilämpötila-aika käyrästön mukaisesti Käyttökohdekohtainen hyväksyntämenettely Testattu Dätwyler ja Nexans palonkestävien kaapeleiden kanssa toimintakykyaikaan, ks. koestustodistus nro: P-MPA-E Voimassa: , Type - Documents tai Kiinnityskorvat, ks. kiinnityksen vaatimukset teknisistä tiedoista Ø8, xM40 2xM40 Ui = 400 V a.c. 40 A 2,0-2,4 Nm jauhemaalattu teräslevy FK 9259, sulakkeellisella väliulosotolla Voidaan käyttää esimerkiksi suurien alueiden poistumisvalaistuksessa. Väliulosotto mahdollistaa useiden piirien syötön yhdellä kaapelilla. Jos yksi tai useampi turvavalaisin on vaurioitunut palossa, sulake palaa ja pääsyöttö on edelleenkin toimintakykyinen. Käyttökohdekohtainen hyväksyntä rakennusvalvonnalta, yhdessä sähköteknisen suunnitelman kanssa. L1 L2 L3 N PE Muista järjestelmän selektiivisyys Turvavalaistus F1 (D 01) 15

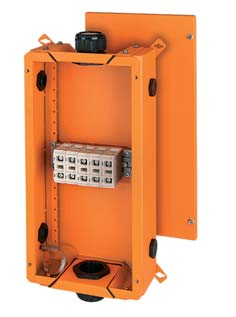

16 Riviliitinrasia Palonkestävä ja toimintakykyinen FK 5000 Snro Toimintakykyinen riviliitinrasia parikaapeleille Ilman liittimiä Sis. asennuskiskon pikaliittimien kiinnittämiseen Pehmeät kalvotiivisteet Läpivienti 4:llä sivulla per 1 x Ø 36 mm:iin ja 4 x Ø 14 mm:iin Mukana toimitetut ruuviankkurit soveltuvat betonille C20/25, B25 - C50/60, B55 Käyttökohdekohtainen hyväksyntämenettely Rakenustekninen toimintakykyhyväksyntä DIBt: Z , Celsion Brandschutzsysteme GmbH, lataa > FK Dokumente jauhemaalattu teräslevy 255 Ø x ø35 mm 4x ø16 mm 1x ø35 mm 4x ø16 mm 1x ø35 mm 4x ø16 mm 155 1x ø35 mm 4x ø16 mm FK 5110 Snro Pikaliitin 10-pariselle kaapelille Pikaliitintekniikka Asennus FK rasian asennuskiskoon Soveltuu ML-johtimille Ø 0,4-0,8 mm tai kahdelle samankokoiselle ML-johtimelle Ø 0,4-0,65 mm Eristeen paksuus Ø 0,7-1,6 mm Sisältää asennusruuvit Ui = 100 V a.c. Ui = 125 V d.c. ML-johdin Ø 0,6 mm max. 2,1 A ML-johdin Ø 0,8 mm max. 5,0 A FK 5120 Snro Pikaliitin 20-pariselle kaapelille Pikaliitintekniikka Asennus FK rasian asennuskiskoon Soveltuu ML-johtimille Ø 0,4-0,8 mm tai kahdelle samankokoiselle ML-johtimelle Ø 0,4-0,65 mm Eristeen paksuus Ø 0,7-1,6 mm Sisältää asennusruuvit Ui = 100 V a.c. Ui = 125 V d.c. ML-johdin Ø 0,6 mm max. 2,1 A ML-johdin Ø 0,8 mm max. 5,0 A 16

17 Riviliitinrasia Palonkestävä ja toimintakykyinen FK 5210 Snro Pikaliitin 10-pariselle kaapelille Pikaliitintekniikka Asennus FK rasian asennuskiskoon Soveltuu ML-johtimille Ø 0,4-0,8 mm tai kahdelle samankokoiselle ML-johtimelle Ø 0,4-0,65 mm Sisältää asennusruuvit Merkintäalustalla Ui = 100 V a.c. Ui = 125 V d.c. ML-johdin Ø 0,6 mm max. 2,1 A ML-johdin Ø 0,8 mm max. 5,0 A FK 5220 Snro Pikaliitin 20-pariselle kaapelille Pikaliitintekniikka Asennus FK rasian asennuskiskoon Soveltuu ML-johtimille Ø 0,4-0,8 mm tai kahdelle samankokoiselle ML-johtimelle Ø 0,4-0,65 mm Sisältää asennusruuvit Merkintäalustalla Ui = 100 V a.c. Ui = 125 V d.c. ML-johdin Ø 0,6 mm max. 2,1 A ML-johdin Ø 0,8 mm max. 5,0 A 17

18 Palonkestävä Läpivientijärjestelmä Holkkitiiviste Seinän paksuus on enintään 3 mm Vedonpoistolla ja lukkomutterilla Sisä- ja ulkoasennukseen Ympäristölämpötila C ISO-kierre Porausreikä Kaapelinhalkaisija AKMF 20 Snro Metrisille aihioille M 20 Ø 6,5-13,5 mm M 20 x 1,5 Ø 20,3 mm 4,0 Nm AKMF 25 Snro Metrisille aihioille M 25 Ø mm M 25 x 1,5 Ø 25,3 mm 7,5 Nm AKMF 32 Snro Metrisille aihioille M 32 Ø mm M 32 x 1,5 Ø 32,3 mm 10,0 Nm AKMF 40 Snro Metrisille aihioille M 40 Ø mm M 40 x 1,5 Ø 40,3 mm 10,0 Nm Kalvotiiviste Seinän paksuus 1,5-3,5 mm Sisä- ja ulkoasennukseen Ympäristölämpötila Hehkulankakoe IEC : 750 C 65/66 Kaapelinhalkaisija Porausreikä EDKF 20 Snro Metrisille aihioille M 20 Ø 6-13 mm Ø 20,5 mm EDKF 25 Snro Metrisille aihioille M 25 Ø 9-17 mm Ø 25,5 mm EDKF 32 Snro Metrisille aihioille M 32 Ø 8-23 mm Ø 32,5 mm EDKF 40 Snro Metrisille aihioille M 40 Ø mm Ø 40,5 mm 18

19 Palonkestävä Tekninen liite Ympäristöolosuhteet luotettavalle toiminnalle: Tuote FK 04.., FK 06.., FK 16.. FK 5000, FK 6505, FK 9xx5 FK 9259 Käyttökohde Soveltuu sisätiloihin ja suojattuun ulkoasennukseen Ympäristön lämpötila keskiarvo yli 24 tuntia enimmäisarvo minimiarvo + 35 C + 40 C 25 C + 35 C + 40 C 25 C + 35 C + 40 C 5 C Suhteellinen ilmankosteus lyhytaikainen 50 % lämpötilassa 40 C 100 % lämpötilassa 25 C 50 % lämpötilassa 40 C 100 % lämpötilassa 25 C 50 % lämpötilassa 40 C 100 % lämpötilassa 25 C Polykarbonaatti halogeeniton Metallikotelo, pulverimaalattu halogeeniton Metallikotelo, pulverimaalattu halogeeniton Mekaaninen kestävyys IK09 (10 joulea) IK10 (20 joulea) IK10 (20 joulea) Halogeeniton vastaten kaapeleiden ja eristettyjen johtimien testauksiapalokaasujen syövyttävyys IEC mukaan. Kotelon kiinnitys kiinnikkeellä: Asennusalusta Tyyppi Fischer... Tyyppi Hilti... (rakennusaineet) FIS V.. FNA.. FBS.. FBN.. FHY.. HUS.. HSA.. HIT HY.. Kalkkikivi KS 12 x x x Tiili Mz 12 x x x Reikätiili HLz 12 x x Kalkkikivi KSL 12 x x Jännitetty betonipalkki x Kevytbetonilaatta => 3.3 x x Kevytbetoni => 4 x x Betoni => B25 / =< B55 x x x x x Ottakaa huomioon kiinnikevalmistajan ajankohtaiset suoritustasoilmoitukset ja asennusohjeet! Kiinnitysmateriaaleista tulee olla suoritustasoilmoitukset. Suunnittelijan tulee ilmoittaa suunnitelmissa millä ja miten tuotteet kiinnitetään alustaansa toimintakykyisesti. Standardit - IEC Kotitalouksiin ja vastaaviin käyttöihin tarkoitetut kytkentätarvikkeet. Osa 1: Yleiset vaatimukset - IEC Kotitalouksiin ja vastaaviin käyttöihin tarkoitetut kytkentätarvikkeet. Osa 2-1: Ruuvityyppisin puristusosin varustettujen kytkentätarvikkeiden erityisvaatimukset - IEC Rasiat kotitalouksien asennuslaitteille ja vastaaville kiinteille sähköasennuksille, osa 22: Erityiset vaatimukset jakorasioille - IEC 60529, DIN VDE 0470 osa 1 (Saksalainen standardi) Kotelointiluokka kotelosta (IP-luokitus) - EN Pienjännitekoje osa 7: Riviliittimet kuparijohtimille - DIN EN Metriset holkkitiivisteet sähköasennuksiin - DIN 4102 Teil 12 (German standard) rakennusmateriaalien palo-ominaisuudet - Osa 12 - Toimintakykytestaus ja vaatimukset sähköisille johtojärjestelmille - EN Testimetodit toimintakyvyn testaamiselle turvajärjestelmien pienille kaapeleille 19

20 APSTEK Turvalliseen sähköistykseen. Apstek Oy Eläinlääkärinkatu 5A Helsinki puh. (09) s-posti: /3/11 made in GERMANY since 1931
