1 Nopeampaa, helpompaa ja fiksumpaa suunnittelua 160

2 Info 0 A ovellinen keskusjärjestelmä IEC mukaisesti Yhdisteltävä keskusjärjestelmä Kotelointiluokka IP 66 Polykarbonaatti Suojausluokka II, SFS-EN : Keskuksien liitäntäpisteiden ominaisuudet asennukseen ja muutokset keskusvalmistajalla Järjestelmän kuvaus A ovellinen keskusjärjestelmä SFS-EN mukaisesti Keskusjärjestelmää voi maallikkokin käyttää 170 Tuotevalikoiman yleiskatsaus Tyhjä kotelo Käsikäyttöinen lukitus Työkalukäyttöinen lukitus Moduulikotelo Moduulikokoisille kojeille ja laitteille maks. 63 A, PE- ja N-liittimillä, 9-54 moduulinen Moduulikotelo moduulikokoisille kojeille ja laitteille maks. 100 A, PE- ja N-liittimillä, 1-54 moduulinen Liitinkotelo 194 Lisätarvikkeet Tekniset tiedot 11-7 Lisää teknisiä tietoja löydätte kotisivuiltamme -> 161

3 SFS-EN tä muuttuu keskuksen valmistajalle Normin mukainen pienjännitejakokeskus Uusi SFS-EN muuttaa keskusvalmistusta, jotka kohdistuvat sen suunnitteluun. Lisäksi tulee keskuksen valmistajille uusia tehtäviä ja vastuita. Jakokeskuksen oikeaan toimimiseen asennusympäristössään on liityntäpisteiden oikea suunnittelu ja mitoitus tärkeää. Jakokeskusvalmistajan tulee määritellä nämä neljä BLACK BOX -liityntäpistettä. SFS-EN ja -3 mukaiset neljä BLACK BOX -liitäntäpistettä. - Suojattuun ulkoasennukseen - Kotelointiluokka IP 66 - Laajennettavissa oleva järjestelmä - 4 kotelokokoa - EMC-yhteeensopiva kiskosto - Seinäasennus tai vapaasti seisova BLACK BOX 4 liitäntäpistettä ENYSTAR-jakokeskus Asennusympäristö Keskuksen piirit - Päävirtapiiri / virtapiiri - Katkaisija maks. 0 A - Kuormakytkin maks. 0 A - Varokekytkin maks. 0 A - Sulake maks. 63 A - Kaapelin liitäntä ylhäältä / alhaalta - Liitäntä: johdin kuparista / alumiinista - Erilaisten pistorasioiden kytkeminen Käyttö ja huolto - Maallikon käytettävissä oleva keskusjärjestelmä maks. 0 A (jakokeskukset) SFS-EN mukaan - Suojausluokka II 0 A:n asti - Standardisoidut koot ja joustavasti laajentuva - Suuret kytkentätilat - Soveltuu maallikoiden käytettäväksi Yhdisteltävissä oleva keskusjärjestelmä, eristyssuojattu, kaksoiseristys, IP 66, ammattikäyttöön tarkoitetut jakokeskukset (PSC) maks. 630 A SFS-EN mukaan. Kaikkien järjestelmän komponenttien on osoitettu täyttävän SFS-EN mukaiset vaatimukset. Piirien mitoitusvirtojen (I nc) ja tasoituskertoimen (RDF) tulee olla kirjattu dokumentteihin. Syöttöverkko - Nimellisjännite U n = 690 V a.c. / 1000 V d.c. - Nimellisvirta I n maks. 0 A - Katkaisija maks. 0 A - Kuormakytkin maks. 0 A - Varokekytkin maks. 0 A - 5-johdin-järjestelmä 16

4 SFS-EN SFS-EN edellyttää uusia tuotekuvauksia Pienjännitekeskusten standardisarja SFS-EN määrittelee vaatimukset kojeille ja laitteille sekä henkilöiden ja laitteiden turvallisuustavoitteiden noudattamiseksi. Tuotteille asetetut vaatimukset määritellään tarkemmin ja uusia käsitteitä on laadittu. BLACK-BOX-malli Suunnittelija yleensä määrittelee keskukset BLACK-BOX-mallina liitäntäpisteiden mukaan. Keskusvalmistajan tulee tarkoin mitoittaa ja suunnitella jakokeskus annettujen parametrien perusteella. Tuotekuvaus muuttuu Standardi vaikuttaa tuotteiden dokumentaatioon. Lisätiedot, kuten keskuksen mitoitusvirta ja virtapiirien lukumäärä, joita suunnittelija ja valmistaja tarvitsevat keskuksen rakentamiseen, liitetään jokaiseen tuotteeseen. Tämä tuotekuvasto esittelee ENYSTAR-järjestelmän tyhjät ja katkaisijakotelot PASSION FOR POWER. Guide Design and assembly according to IEC / EN ENYSTAR Distribution Boards up to 0 A and Power Distribution Boards up to 630 A Download at Muita järjestelmän komponentteja, kuten kiskosto-, kuormakytkin- ja katkaisijakoteloita, ks. Henselin websivuilta ENYSTAR-jakokeskusjärjestelmän suunnittelu ja rakentaminen IEC ja SFS-EN 61439:n mukaan, maks. 0A, ks. Englanninkielinen (suomenkielinen valmistumassa) suunnittelu ja kokoonpano SFS-EN 61439:n mukaisen ohjeistuksen ENYSTAR- ja -keskusjärjestelmille voit ladata osoitteesta: 163

5 Järjestelmän kuvaus Yhdisteltävä ovellinen keskusjärjestelmä Laitteiden käyttö lukitun oven takana. Nopea asennus Ovellinen keskusjärjestelmä, In = 0 A Yhdisteltävä keskusjärjestelmä, kaksoiseristetty, maallikon käytettävissä oleva keskusjärjestelmä In = 0 A, kotelointiluokka IP 66, tehty polykarbonaatista, SFS-EN :n mukaisesti 0 A ovellinen keskusjärjestelmä Sisä- ja suojattuun ulkoasennukseen Pölytiivis ja suojattu painevedeltä (IP 66) Suojausluokka II Väri: harmaa, RAL 7035 Ovet Kaikissa koteloissa on ovet Harmaa tai savun harmaa ovi Oven kätisyys on vaihdettavissa Voidaan sinetöidä Lukitustavat: lukittavissa, työkalukäyttöinen tai käsikäyttöinen lukitus Laitteiden käyttö oven takana; ei ulkonevia kahvoja Nopea asennus Avoimet seinät, optiona suljetut seinät, jotka voidaan helposti avata Kiilakiinnitys Turvallinen Tukeva rakenne Yleisavain Työkalukäyttöinen lukkojärjestelmä talttapäisellä ruuvimeisselillä tai 8 mm kolmioavaimella tai vaihtoehtoisesti 8 mm neliölukolla tai kansiruuvilla Kaikkia näitä voidaan käyttää yleisavaimella. Yleisavain lukkojen avaamiseen 164

6 Järjestelmän kuvaus Sähköiset mitoitusarvot C 0 0 Sähköiset ominaisuudet Ympäristöolosuhteet Käyttöolosuhteet Eristys Iskunkesto Suojaus vieraita kiinteitä esineitä ja kosketusta vastaan Suojaus haitallisen määrän vettä sisään pääsyltä Palokäyttäytyminen Ultrabiolettisäteilyn (UV) kestävyys Kemikaalien kestävyys Myrkyllisyys Korroosionkestävyys Nimellisjännite: 690 V a.c., 1000 V d.c. Nimellisvirta: maks. 0 A Nimellisoikosulkuvirta: maks.13 ka Nämä arvot voivat muuttua riippuen asennetuista kojeista ja laitteista, ks. tuotetiedot ja tekniikka. Järjestelmän mitoitusarvot Ympäristölämpötila ja -kosteus Keskusjärjestelmille SFS-EN mukaisesti: -5 C +35 C, maks. +40 C Suhteellinen kosteus: 50 % 40 C:ssa, 100 % C:ssa Tyhjille koteloille: - C +70 C Keskusjärjestelmien käyttölämpötila voi olla matalampi asennettujen kojeiden ja laitteiden vaatimusten mukaisesti tai käytä lämmitintä. Kotelot soveltuvat suojattuun ulkoasennukseen ja rankkaan ympäristöön Käyttöolosuhteiden vaikutukset on otettava huomioon Eristetty kotelo Kaksoiseristys IK 08 -luokka (5 joulea) on suoja ulkoisia mekaanisia iskuja vastaan standardin IEC/SFS-EN 66 mukaisesti Pölytiivis Kotelointiluokka IP 66 Suojattu painevettä vastaan Kotelointiluokka IP 66 Materiaali: polykarbonaatti Hehkulankakoe 960 C IEC/SFS-EN mukaisesti Vaikeasti syttyvä ja itsestään sammuva UV-säteilyn kestävyys IEC/SFS-EN kappaleen mukaan: Materiaalin UV-kestävyys on testattu. Tuotteilla on hyvä kestävyys 10 %:lle hapolle ja 10 %:lle emäkselle, bensalle ja mineraaliöljylle Silikoniton ja halogeeniton Kestää muuttuvia sääolosuhteita, kuten ilmankosteutta, lämpötilanvaihteluita ja tuulta Riippuu järjestelmästä Riippuu materiaalista 165

7 Järjestelmän kuvaus Kotelot avoimilla seinämillä ja helposti yhdistettävissä 1 Moduulin korkeus Käsikäyttöinen Koteloiden modulaarinen rakenne perustuu 90 mm peruskokoon 4 kotelon kokoa: 70 x 180 mm 70 x 360 mm 70 x 540 mm 540 x 360 mm Kokoaminen suurempiin kokonaisuuksiin on helppoa ja nopeaa Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa seinälaipat ja laipat sekä noudattamalla asennusohjeita. Yhdisteltävät kotelot ovella ja seinälaippasarjalla 4 kotelon kokoa: 76 x mm, 76 x 366 mm, 76 x 546 mm ja 546 x 366 mm Seinämien aukkojen koot Seinämien aukkojen koot osoitetaan numeroiduilla symboleilla. Numeroinnit kertovat, minkäkokoisista seinämien aukoista on kyse ( 1 ). 3 Tyhjä kotelo ja moduulikotelo seinälaippasarjalla Moduulikotelo Kotelon seinämä 4 Seinämä 1 (180 mm) Aukon koko: 100 x 80 mm Seinämä (70 mm) Aukon koko: 190 x 80 mm Kotelon seinät on suljettu seinälaippasarjalla Työkalukäyttöinen 50 Korotuskehys, 50 mm Käsikäyttöinen Työkalukäyttöinen Laipat tilattava erikseen 4 4 Seinämä 3 (360 mm) Aukon koko: 80 x 80 mm Seinämä 4 (540 mm) Aukon koko: x 190 x 80 mm 166

8 Järjestelmän kuvaus Yhdisteltävät ovelliset kotelot Yhdisteltävät ovelliset kotelot seinälaippasarjalla Käsikäyttöinen tyhjä kotelo Maallikoidenkin käytettävissä Työkalukäyttöinen tyhjä kotelo Vain ammattilaisen käytettävissä Moduulikotelot Maallikoidenkin käytössä olevat kojeet ja laitteet käsikäyttöisen oven takana Lukollinen ovi estää asiattoman pääsyn Yleisavain lukkojärjestelmiin: Tavallinen työkalukäyttöinen lukkojärjestelmä talttapäisellä ruuvimeisselillä ja 8 mm kolmioavaimella, vaihtoehtoisesti 8 mm neliölukko ja kansiruuvilla. Tyhjä kotelo ja moduulikotelo seinälaippasarjalla Laipat tilattava erikseen 167

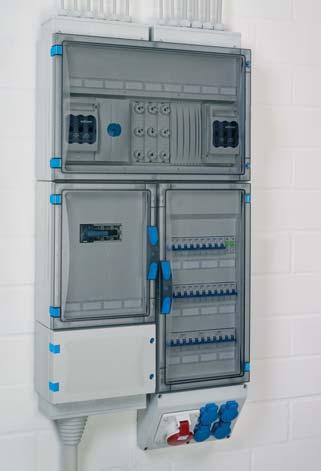

9 Järjestelmän kuvaus Asennusesimerkkejä Voidaan yhdistää ja laajentaa joka suuntaan Keskusjärjestelmää voi maallikkokin käyttää Joustavuus on tärkeää sähköasennuksissa. ENYSTAR-koteloita voidaan yhdistellä ja asetella vapaasti yksilöllisten tarpeiden mukaan: Koteloyhdistelmä pystysuunnassa Esimerkki 1: 7 moduulinen keskusjärjestelmä (6 x 1 x 18 mm) rakennettu kahdesta FP kotelosta seinämillä ja laipoilla Esimerkki : 1 A:n keskusjärjestelmä 36 moduulilla (3 x 1 x 18 mm) ja riviliitinkotelo Liitäntäkotelo ENYSTAR-liitäntäkotelo tekee ulkoisesti hallittavien laitteiden, kuten esim. pistorasioiden ja painonappien, asentamisesta ja käytöstä helppoa ja nopeaa. Yhdisteltävissä vierekkäin tai allekkain. Koteloyhdistelmä vaakasuorassa 1 Suuret moduulien kokoiset ovet helpottavat kojeiden ja laitteiden käyttöä. Laajennettavissa ENYSTAR-liitäntäkotelo on saatavilla tyhjänä tai erilaisin standardivarustein. 168

10 Järjestelmän kuvaus Asennusesimerkkejä 169

11 0 A ovellinen keskusjärjestelmä SFS-EN mukaisesti Keskusjärjestelmää voi maallikkokin käyttää Keskusjärjestelmiä voidaan käyttää työpisteiden läheisyydessä. Järjestelmien käyttö on monipuolista. Asennusalueen ja -standardien vaatimuksia on noudatettava. Keskusjärjestelmien yleiset vaatimukset: 1. Selkeä jako käyttö- ja jakelualueen välillä Standardi vaatii erityisiä suojatoimenpiteitä keskusjärjestelmän osille, joihin maallikolla on pääsy: - jännitteiset osat pitää suojata tahatonta kontaktia vastaan. - kojeet ja laitteet, joita saa käyttää vain sähköalan ammattilainen, pitää asentaa tilaan, jonka avaamiseen tarvitaan työkalu.. Tarkoitettujen kojeiden ja laitteiden nopea ja helppo käyttö, esim. sisäänrakennetut kojeet ja laitteet sekä katkaisijat 3. Ei irrotettavia suojia tai osia, jotta maallikon on helppo käyttää hänelle sallittuja kojeita ja laitteita Lisävaatimukset kaupan ja eri teollisuuden segmenttien käytössä: 1. Korkea kotelointiluokka IP 66 Pöly- ja painevesitiiviys. Kestävä materiaali vaativiin olosuhteisiin Korkealaatuinen polykarbonaatti kestää suurta mekaanista rasitusta. 3. Korroosionkestävyys Materiaali kestää korroosiota hyvin (ilmankosteudesta tai teollisesta sivutuotoksesta) Modulaariset keskusjärjestelmät kaupan ja eri teollisuussegmenttien käyttöön erityisvaatimuksilla täysin eristetty kotelo, kaksoiseristys korkea kotelointiluokka IP 66: pöly- ja painevesitiiviys korkealaatuisella polykarbonaatilla saavutetaan korroosionkestävyys korkea mekaaninen suojausluokka IK 08 ja selkeästi erillisillä käyttöalueilla! modulaarinen rakenne selkeään erotteluun maallikon ja sähköalan ammattilaisen käyttöön ja pääsyyn suuret, savunharmaat ovet kojeiden ja laitteiden nopeaan hallintaan ja helppoon käyttöön ovet ovat helposti avattavissa ja suljettavissa laajennettavissa oleva keskusjärjestelmä Maallikoiden käytettävissä Pääsy ja käyttö vain sähköalan ammattihenkilöillä Standardin SFS-EN mukaisia aatimuksia: 1. Maallikonkin käyttöön sallittuja kojeita ja laitteita ovat mm. maks. 63 A:n johdonsuoja-automaatit, katkaisijat ja IT-komponentit. Kojeiden ja laitteiden käyttöön ei vaadita oven lukitusta.. Muut kytkentälaitteet pitää asentaa työkalulla avattavien suojauksien tai ovien taakse: IP XXC -luokka on suojaus jännitteisille kohdille. Lukko voidaan asentaa jälkikäteen. Mm. näihin tiloihin pääsy on sallittu vain sähköalan ammattihenkilöillä: sähkönsyöttö oikosulkusuojaus lähdön liittimet Tiloihin pääsy on mahdollista vain asianmukaisilla työkaluilla. Maallikoiden ei ole sallittua päästä käyttämään näitä kojeita ja laitteita. 170

12 Tyhjät kotelot Keskuskotelo Kojeiden ja laitteiden asennus DINkiskoihin Kojeiden ja laitteiden asennus asennuslevylle Zuordnung der Gehäusewände Die Zuordnung der Gehäusewände erfolgt über die Wandsymbole, die jedem Produkt zugewiesen sind. Die einzelnen Zahlen 1 geben den Hinweis, um welche Wand es sich handelt. Yksittäisten kojeiden ja laitteiden asennus kanteen Käsikäyttöinen ovi maallikoille Työkalukäyttöinen ovi sähköalan ammattilaisille 171

13 Tuotevalikoiman yleiskatsaus Pääsy ja käyttö maallikolle Tyhjä kotelo Käsikäyttöinen lukitus Tyhjä kotelo Työkalukäyttöinen lukitus Savunharmaa ovi FP x16x140 mm FP x16x140 mm FP x306x140 mm FP x306x140 mm FP x486x140 mm FP x486x140 mm FP x306x140 mm FP x306x140 mm FP x486x140 mm Harmaa ovi FP x16x140 mm FP x16x140 mm FP 00 16x306x140 mm FP 01 16x306x140 mm FP x486x140 mm FP x486x140 mm FP x306x140 mm FP x306x140 mm FP x486x140 mm Savunharmaa ovi FP x16x140 mm FP x16x140 mm FP x306x140 mm FP x306x140 mm FP x486x140 mm FP x486x140 mm FP x306x140 mm FP x306x140 mm FP x486x140 mm Harmaa ovi FP x16x140 mm FP x16x140 mm FP x306x140 mm FP x306x140 mm FP x486x140 mm FP x486x140 mm FP x306x140 mm FP x306x140 mm FP x486x140 mm Asennettavien kojeiden ja laitteiden on oltava soveltuvia maallikoiden käytettäväksi ja kosketussuojaus on asennettava. Tyhjät kotelot erilaisten sähköisten kojeiden ja laitteiden asentamiseen, joko suoraan pohjan kiinnityspisteisiin, DIN-kiskoihin tai asennuslevyille. 17 Tyhjät kotelot erilaisten sähköisten kojeiden ja laitteiden asentamiseen, joko suoraan pohjan kiinnityspisteisiin, DIN-kiskoihin tai asennuslevyille.

14 Tuotevalikoiman yleiskatsaus Pääsy ja käyttö vain sähköalan ammattihenkilöllä Moduulikotelot PE- ja N-liittimillä 63 A kojeille ja laitteille FP x9x18 mm FP x9x18 mm FP 119 x1x18 mm FP 118 x1x18 mm FP x1x18 mm FP x1x18 mm FP 1409 x7x18 mm FP 1408 x7x18 mm FP x17x18 mm ilman PE- ja N-liittimiä 63 A kojeille ja laitteille FP x1x18 mm FP 115 x1x18 mm FP x1x18 mm FP x17x18 mm - Moduulikotelot ilman PE- ja N-liittimiä 100 A kojeille ja laitteille FP x1x18 mm FP 149 x1x18 mm FP x1x18 mm FP 1439 x7x18 mm FP 111 1x1x18 mm johdonsuojaautomaateille (MCB) FP 1100 Riviliitinkotelo FP 111 1x1x18 mm johdonsuojaautomaateille (MCB) Moduulikotelot, 9-54 moduulia. Moduulikotelot, 9-54 moduulia. 173

15 Tyhjät kotelot savunharmaalla ovella Pääsy ja käyttö maallikolle 174 FP 0140 Snro L 16 x K 16 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 1 Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 0141 Snro L 16 x K 16 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 1 Kiilasarja: 4 kpl Laipat FP 040 Snro L 16 x K 306 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. HUOMIO Asennettavien kojeiden ja laitteiden tulee olla soveltuvia maallikoiden käytettäväksi ja kosketussuojaus on asennettava FP 041 Snro L 16 x K 306 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko Kiilasarja: 4 kpl Laipat

16 Tyhjät kotelot savunharmaalla ovella Pääsy ja käyttö maallikolle FP 0340 Snro L 16 x K 486 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 3 Kiilasarja: 6 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 0341 Snro L 16 x K 486 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 3 Kiilasarja: 6 kpl Laipat FP 0440 Snro L 486 x K 306 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 4 Kiilasarja: 6 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 0441 Snro L 486 x K 306 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 4 Kiilasarja: 6 kpl Laipat HUOMIO Asennettavien kojeiden ja laitteiden tulee olla soveltuvia maallikoiden käytettäväksi ja kosketussuojaus on asennettava. 175

17 Tyhjät kotelot savunharmaalla ovella Pääsy ja käyttö maallikolle FP 0461 Snro L 306 x K 486 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 4 Kiilasarja: 6 kpl Laipat HUOMIO Asennettavien kojeiden ja laitteiden tulee olla soveltuvia maallikoiden käytettäväksi ja kosketussuojaus on asennettava.

18 Tyhjät kotelot, joissa harmaa ovi Pääsy ja käyttö maallikolle FP 0150 Snro L 16 x K 16 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 1 Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 0151 Snro L 16 x K 16 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 1 Kiilasarja: 4 kpl Laipat FP 00 Snro L 16 x K 306 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita FP 01 Snro L 16 x K 306 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko Kiilasarja: 4 kpl Laipat HUOMIO Asennettavien kojeiden ja laitteiden tulee olla soveltuvia maallikoiden käytettäväksi ja kosketussuojaus on asennettava. 177

19 Tyhjät kotelot, joissa harmaa ovi Pääsy ja käyttö maallikolle FP 0350 Snro L 16 x K 486 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 3 Kiilasarja: 6 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 0351 Snro L 16 x K 486 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 3 Kiilasarja: 6 kpl Laipat FP 0450 Snro L 486 x K 306 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 4 Kiilasarja: 6 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 0451 Snro L 486 x K 306 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 4 Kiilasarja: 6 kpl Laipat HUOMIO Asennettavien kojeiden ja laitteiden tulee olla soveltuvia maallikoiden käytettäväksi ja kosketussuojaus on asennettava.

20 Tyhjät kotelot, joissa harmaa ovi Pääsy ja käyttö maallikolle FP 0471 Snro L 306 x K 486 x S 140 mm Käsikäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 4 Kiilasarja: 6 kpl Laipat HUOMIO Asennettavien kojeiden ja laitteiden tulee olla soveltuvia maallikoiden käytettäväksi ja kosketussuojaus on asennettava. 179

21 Tyhjät kotelot savunharmaalla ovella Pääsy ja käyttö vain sähköalan ammattihenkilöllä FP 0100 Snro L 16 x K 16 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 1 Sinetöitävissä, lisätarvike Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita FP 0101 Snro L 16 x K 16 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 1 Sinetöitävissä, lisätarvike Kiilasarja: 4 kpl Laipat FP 010 Snro L 16 x K 306 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko Sinetöitävissä, lisätarvike Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita FP 011 Snro L 16 x K 306 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko Sinetöitävissä, lisätarvike Kiilasarja: 4 kpl Laipat

22 Tyhjät kotelot savunharmaalla ovella Pääsy ja käyttö vain sähköalan ammattihenkilöllä FP 0310 Snro L 16 x K 486 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 3 Sinetöitävissä, lisätarvike Kiilasarja: 6 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita FP 0311 Snro L 16 x K 486 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 3 Sinetöitävissä, lisätarvike Kiilasarja: 6 kpl Laipat FP 0400 Snro L 486 x K 306 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 4 Sinetöitävissä, lisätarvike Kiilasarja: 6 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 0401 Snro L 486 x K 306 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 4 Sinetöitävissä, lisätarvike Kiilasarja: 6 kpl Laipat

23 Tyhjät kotelot savunharmaalla ovella Pääsy ja käyttö vain sähköalan ammattihenkilöllä FP 0411 Snro L 306 x K 486 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Kotelokoko 4 Sinetöitävissä, lisätarvike Kiilasarja: 6 kpl Laipat

24 Tyhjät kotelot, joissa harmaa ovi Pääsy ja käyttö vain sähköalan ammattihenkilöllä FP 010 Snro L 16 x K 16 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 1 Sinetöitävissä, lisätarvike Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita FP 011 Snro L 16 x K 16 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 1 Sinetöitävissä, lisätarvike Kiilasarja: 4 kpl Laipat FP 030 Snro L 16 x K 306 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko Sinetöitävissä, lisätarvike Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita FP 031 Snro L 16 x K 306 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko Sinetöitävissä, lisätarvike Kiilasarja: 4 kpl Laipat

25 Tyhjät kotelot, joissa harmaa ovi Pääsy ja käyttö vain sähköalan ammattihenkilöllä FP 0330 Snro L 16 x K 486 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 3 Sinetöitävissä, lisätarvike Kiilasarja: 6 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita FP 0331 Snro L 16 x K 486 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 3 Sinetöitävissä, lisätarvike Kiilasarja: 6 kpl Laipat FP 040 Snro L 486 x K 306 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 4 Sinetöitävissä, lisätarvike Kiilasarja: 6 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 041 Snro L 486 x K 306 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 4 Sinetöitävissä, lisätarvike Kiilasarja: 6 kpl Laipat

26 Tyhjät kotelot, joissa harmaa ovi Pääsy ja käyttö vain sähköalan ammattihenkilöllä FP 0431 Snro L 306 x K 486 x S 140 mm Työkalukäyttöinen lukitus 136 mm ja DIN-kiskolla 1 mm Harmaa ovi Kotelokoko 4 Sinetöitävissä, lisätarvike Kiilasarja: 6 kpl Laipat

27 Moduulikotelo maks. 63 A kojeille ja laitteille Pääsy ja käyttö maallikolle FP 1109 Snro moduulia: 1 x 9 x 18 mm 1-rivinen Kotelokoko 1 FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N x mm², 8 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille Moduulikokoisille kojeille ja laitteille maks. 63 A Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 1108 Snro moduulia: 1 x 9 x 18 mm 1-rivinen Kotelokoko 1 FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N x mm², 8 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille Moduulikokoisille kojeille ja laitteille maks. 63 A Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 4 kpl Laipat FP 119 Snro moduulia: x 1 x 18 mm -rivinen Kotelokoko FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 3 x mm², 1 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille Moduulikokoisille kojeille ja laitteille maks. 63 A Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita N N N PE 1 1 PE PE

28 Moduulikotelo maks. 63 A kojeille ja laitteille Pääsy ja käyttö maallikolle FP 118 Snro moduulia: x 1 x 18 mm -rivinen Kotelokoko FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 3 x mm², 1 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille Moduulikokoisille kojeille ja laitteille maks. 63 A Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 4 kpl Laipat 366 N FP 1319 Snro moduulia: 3 x 1 x 18 mm 3-rivinen Kotelokoko 3 FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 6 x mm², 4 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille Moduulikokoisille kojeille ja laitteille maks. 63 A Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 6 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 1318 Snro moduulia: 3 x 1 x 18 mm 3-rivinen Kotelokoko 3 FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 6 x mm², 4 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille Moduulikokoisille kojeille ja laitteille maks. 63 A Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 6 kpl Laipat PE 4 4 PE N 4 4 PE N 187

29 Moduulikotelo maks. 63 A kojeille ja laitteille Pääsy ja käyttö maallikolle FP 1409 Snro moduulia: x 7 x 18 mm -rivinen Kotelokoko 4 FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 6 x mm², 4 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille Moduulikokoisille kojeille ja laitteille maks. 63 A Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 6 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 1408 Snro moduulia: x 7 x 18 mm -rivinen Kotelokoko 4 FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 6 x mm², 4 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille Moduulikokoisille kojeille ja laitteille maks. 63 A Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 6 kpl Laipat FP 1418 Snro moduulia: 3 x 17 x 18 mm 3-rivinen Kotelokoko 4 FIXCONNECT -liitintekniikka PE- ja N-liittimille PE + N 6 x mm², 4 x 4 mm², Cu N-kisko erotettavissa eri potentiaaleille Moduulikokoisille kojeille ja laitteille maks. 63 A Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 6 kpl Laipat N N PE PE PE N 188

30 Moduulikotelo maks. 63 A kojeille ja laitteille Pääsy ja käyttö maallikolle FP 111 Snro moduulia: 1 x 1 x 18 mm johdonsuoja-automaateille (MCB) 1-rivinen Kotelokoko DIN-kisko, 16 mm:n levyinen (7 mm:n asennuskorkeus) Moduulikokoisille kojeille ja laitteille maks. 100 A PE/N x mm², 4 x 16 mm², Cu Kansi voidaan sinetöidä Lukittavin peitelevyin Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. Asennusesimerkki: x FP moduulia: 6 x 1 x 18 mm Sivuseinämillä x 3-rivinen PE + N x poikkipinta-ala: 6 x mm, Cu 4 x 4 mm, Cu Koteloiden kiinnityskiilat mukana: 6 kpl Laipat Kotelontiluokka IP N PE

31 Moduulikotelo maks. 63 A kojeille ja laitteille Pääsy ja käyttö maallikolle FP 1105 Snro moduulia: 1 x 1 x 18 mm ilman PE- ja N-liittimiä 1-rivinen Kotelokoko 1 Moduulikokoisille kojeille ja laitteille maks. 63 A PE- ja N-liittimet Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 4 kpl Sileät seinät, seinälevysarja toimituksen mukana Laipat FP 115 Snro moduulia: x 1 x 18 mm ilman PE- ja N-liittimiä -rivinen Kotelokoko PE- ja N-liittimet Moduulikokoisille kojeille ja laitteille maks. 63 A Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 4 kpl Sileät seinät, seinälevysarja toimituksen mukana Laipat FP 1315 Snro moduulia: 3 x 1 x 18 mm ilman PE- ja N-liittimiä 3-rivinen Kotelokoko 3 PE- ja N-liittimet Moduulikokoisille kojeille ja laitteille maks. 63 A Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 6 kpl Sileät seinät, seinälevysarja toimituksen mukana Laipat

32 Moduulikotelo maks. 63 A kojeille ja laitteille Pääsy ja käyttö maallikolle FP 1415 Snro moduulia: 3 x 17 x 18 mm ilman PE- ja N-liittimiä 3-rivinen Kotelokoko 4 PE- ja N-liittimet Moduulikokoisille kojeille ja laitteille maks. 63 A Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 6 kpl Sileät seinät, seinälevysarja toimituksen mukana Laipat

33 Moduulikotelo maks. 100 A kojeille ja laitteille Pääsy ja käyttö myös maallikolle FP 1101 Snro moduulia: 1 x 1 x 18 mm ilman PE- ja N-liittimiä 1-rivinen Kotelokoko 1 Moduulikokoisille kojeille ja laitteille maks. 100 A Käytä koteloa FP 1100 PE- ja N-liittimien kanssa Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 149 Snro moduulia: x 1 x 18 mm ilman PE- ja N-liittimiä -rivinen Kotelokoko Moduulikokoisille kojeille ja laitteille maks. 100 A Käytä koteloa FP 1100 PE- ja N-liittimien kanssa Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita FP 1349 Snro moduulia: 3 x 1 x 18 mm ilman PE- ja N-liittimiä 3-rivinen Kotelokoko 3 Moduulikokoisille kojeille ja laitteille maks. 100 A Käytä koteloa FP 1100 PE- ja N-liittimien kanssa Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 6 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita

34 Moduulikotelo maks. 100 A kojeille ja laitteille Pääsy ja käyttö myös maallikolle FP 1439 Snro moduulia: x 7 x 18 mm ilman PE- ja N-liittimiä -rivinen Kotelokoko 4 Moduulikokoisille kojeille ja laitteille maks. 100 A Käytä koteloa FP 1100 PE- ja N-liittimien kanssa Käsikäyttöinen lukitus DIN-aukon peitelevy Merkintäalustalla Kiilasarja: 6 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. FP 111 Snro moduulia: 1 x 1 x 18 mm johdonsuoja-automaateille (MCB) 1-rivinen Kotelokoko DIN-kisko, 16 mm:n levyinen (7 mm:n asennuskorkeus) Moduulikokoisille kojeille ja laitteille maks. 100 A PE/N x mm², 4 x 16 mm², Cu Kansi voidaan sinetöidä Lukittavin peitelevyin Kiilasarja: 4 kpl Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita N PE FP 1100 Snro Riviliitinkotelo PE/N 10 x 1,5-10 mm² ML / MKEM, 11 x,5-16 mm² r / MKEM, 1 x 16 mm² ML tai 1 x mm² MKEM, Cu Nimellisvirta: 1 A Kotelokoko 1 Harmaa ovi Työkalukäyttöinen lukitus Sinetöitävissä, lisätarvike Kaksoiseristys II ja kotelointiluokka IP 66 täyttyvät asennettaessa peitelevysetit, yksittäiset peitelevyt ja laipat sekä noudattamalla asennusohjeita. Asennusesimerkki: 100 A:n syöttö 36 moduulia: 3 x 1 x 18 mm Kotelo: 1 x FP x FP x FP 1100 Lisätarvikkeet: x FP VP 18 4 x FP VP 7 x FP VP 36 1 x FP FM 63 1 x FP FM N N PE N PE PE 193

35 Lisätarvikkeet Liitäntäkotelo 195 Korotuskehys, DIN-kisko, korotuspala 196 Asennuslevy, kiinnitysruuvi 197 Kosketussuoja, sinetöinti 198 Tippumissuoja 199 Liittimet 00-0 Väliseinä, seinälaippa 03 Seinälaippasarja 04 Laipat Katos 07 Tuuletuslaippa, tuuletusventtiili, paineentasauselementti 08 Kiilasarja, sinetöinti, oven lukko, vara-avain, työkalukäyttöinen lukkosarja 09 Yleisavain, kolmioavain, pölysuojus, kiinnityskorvasarja, asennusprofi ili, maalikynä

36 Lisätarvikkeet FP CB 10 Snro Liitäntäkotelo Asennettavaksi 70 mm koteloseiniin Saranoitu asennusalue Sellaisten laitteiden asennukseen, joita on käytettävä ulkoisesti, esim. pistokkeilla varustetut laitteet, painikkeet ja kytkimet FP CB 11 Snro Liitäntäkotelo x 16 A, 5-napainen, 400 V, Hz, 6h Asennettavaksi 70 mm koteloseiniin Saranoitu asennusalue CEE-pistorasiat standardin EN mukaisia Alarakennelmaa varten Pistorasioita voidaan kääntää 90 FP CB 13 Snro Liitäntäkotelo x 3 A, 5-napainen, 400 V, Hz, 6h Asennettavaksi 70 mm koteloseiniin Saranoitu asennusalue CEE-pistorasiat standardin EN mukaisia Alarakennelmaa varten Pistorasioita voidaan kääntää 90 FP CB 16 Snro Liitäntäkotelo 1 x 16 A, 5-napainen, 400 V, Hz, 6h; 4 x 16 A, -napainen + PE, 30 V Asennettavaksi 70 mm koteloseiniin Saranoitu asennusalue Pikaliitin, voidaan käyttää haaroitukseen CEE-pistorasiat standardin EN mukaisia Alarakennelmaa varten Pistorasioita voidaan kääntää 90 FP CB 18 Snro Liitäntäkotelo 6 x 16 A, -napainen + PE, 30 V Asennettavaksi 70 mm koteloseiniin Saranoitu asennusalue Pikaliitin, voidaan käyttää haaroitukseen Alarakennelmaa varten Pistorasioita voidaan kääntää A 3A 16A A A Ulkoisesti ohjattavien kojeiden ja laitteiden asennukseen, esim. pistokkeilla varustetut laitteet, painonapit ja kytkimet 195

37 Lisätarvikkeet FP ZR 0 Snro Korotuskehys kotelokoko 50 mm:n korotus asennuskorkeuteen Sisältää asennustarvikkeet Voidaan asentaa useita päällekkäin FP ZR 30 Snro Korotuskehys Kotelokoko 3 50 mm:n korotus asennuskorkeuteen Sisältää asennustarvikkeet Voidaan asentaa useita päällekkäin FP ZR 40 Snro Korotuskehys Kotelokoko 4 50 mm:n korotus asennuskorkeuteen Sisältää asennustarvikkeet Voidaan asentaa useita päällekkäin FP TS 7 Snro DIN-kisko pituus 16 mm Vastaavuus SFS-EN Tyhjille ENYSTAR-koteloille (koot 1, ja 3) Pikakiinnityksellä varustetuille laitteille tai liittimille Sisältää asennusruuvit FP TS 36 Snro DIN-kisko pituus 306 mm Vastaavuus SFS-EN Tyhjille ENYSTAR-koteloille (koot ja 4) Pikakiinnityksellä varustetuille laitteille tai liittimille Sisältää asennusruuvit FP TS 54 Snro DIN-kisko pituus 486 mm Vastaavuus SFS-EN Tyhjille ENYSTAR-koteloille (koot 3 ja 4) Pikakiinnityksellä var ustetuille laitteille tai liittimille Sisältää asennusruuvit FP DS 0 Snro Korotuspala Korkeus: 9,5 mm tai 53,5 mm ENYSTAR-DIN-kiskojen korotuspala kpl Sis. kiinnitysruuvit Korkeuden säätöä varten, käännä 90 astetta

38 Lisätarvikkeet FP MP 10 Snro Asennuslevy L 16 x K 16 mm Tyhjille ENYSTAR-koteloille (koot 1, ja 3) Materiaalipaksuus 4 mm Sisältää asennusruuvit FP MP 0 Snro Asennuslevy L 16 x K 306 mm Tyhjille ENYSTAR-koteloille (koot, 3 ja 4) Materiaalipaksuus 4 mm Sisältää asennusruuvit FP MP 30 Snro Asennuslevy L 16 x K 486 mm Tyhjille ENYSTAR-koteloille (koot 3 ja 4) Materiaalipaksuus 4 mm Sisältää asennusruuvit FP MP 40 Snro Asennuslevy L 486 x K 306 mm Tyhjille ENYSTAR-koteloille (koko 4) Materiaalipaksuus 4 mm Sisältää asennusruuvit FP BZ 13 Snro Kiinnitysruuvi pituus 13 mm DIN-kiskojen tai asennuslevyjen asentamiseen kotelon pohjalle,5 4 mm:n paksuisille materiaaleille Itseporautuva Galvanoitu Esimerkki: 197

39 Lisätarvikkeet FP AP 10 Snro Kosketussuoja L 0 x K 130 mm ENYSTAR-koteloille (koko 1) Voidaan jälkiasentaa Kosketussuojaksi tai laitteiden asennukseen FP AP 0 Snro Kosketussuoja L 0 x K 310 mm ENYSTAR-koteloille (koko ) Voidaan jälkiasentaa Kosketussuojaksi tai laitteiden asennukseen FP AP 30 Snro Kosketussuoja L 0 x K 490 mm ENYSTAR-koteloille (koko 3) Voidaan jälkiasentaa Kosketussuojaksi tai laitteiden asennukseen FP AP 40 Snro Kosketussuoja L 490 x K 310 mm ENYSTAR-koteloille (koko 4) Voidaan jälkiasentaa Kosketussuojaksi tai laitteiden asennukseen FP PL Snro Kosketussuojan sinetöintisarja asennettavissa kaikkiin koteloihin lukuun ottamatta DIN-kiskoasenteisille kojeille ja laitteille tarkoitettuja koteloita Voidaan jälkiasentaa kpl Sisältää asennusruuvit Esimerkki: 198

40 Lisätarvikkeet FP TW 18 Snro Tippumissuoja 180 mm Koteloiden väliin asennettavaksi FP TW 7 Snro Tippumissuoja 70 mm Koteloiden väliin asennettavaksi FP TW 36 Snro Tippumissuoja 360 mm Koteloiden väliin asennettavaksi Lukuun ottamatta kahta kiskokoteloa AS 1 Snro Peitelevy 1 moduulia 1 x 18 mm, 9 mm:n jaolla Käyttämättömien moduuliaukkojen peittämiseen AS 18 Snro Peitelevy 18 moduulia 18 x 18 mm, 9 mm:n jaolla Käyttämättömien moduuliaukkojen peittämiseen 199

41 Lisätarvikkeet FC PN 0 Snro PE- ja N-liitin PE + N x mm², 8 x 4 mm², Cu DIN-kiskon asennukseen standardin SFS-EN mukaisesti Koteloille, joissa on 1 x 1 moduulia (vähennetty 9:ään moduuliin) FIXCONNECT -liitintekniikka, lisätietoja liitintekniikasta Tekniset tiedot -kappaleesta Nimellisvirta: 10 A Nimellisjännite FP FC 4 Snro PE- ja N-liitin PE + N 3 x mm², 1 x 4 mm², Cu U i = 690 V a.c. Koteloille, joissa on x 1 moduulia FIXCONNECT -liitintekniikka, lisätietoja liitintekniikasta Tekniset tiedot -kappaleesta Nolla on pistosillalla erotettavissa kahdeksi eri potentiaaliksi Nimellisvirta: 75 A Sisältää asennusruuvit Nimellisjännite FP FC 36 Snro PE- ja N-liitin PE + N 6 x mm², 4 x 4 mm², Cu U i = 690 V a.c. Koteloille, joissa on 3 x 1 moduulia FIXCONNECT -liitintekniikka, lisätietoja liitintekniikasta Tekniset tiedot -kappaleesta Nolla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi Nimellisvirta: 75 A Sisältää asennusruuvit Nimellisjännite FP FC 54 Snro PE- ja N-liitin PE + N 6 x mm², 4 x 4 mm², Cu U i = 690 V a.c. Koteloille, joissa on x 7 moduulia FIXCONNECT -liitintekniikka, lisätietoja liitintekniikasta Tekniset tiedot -kappaleesta Nolla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi Nimellisvirta: 75 A Sisältää asennusruuvit Nimellisjännite U i = 690 V a.c. 00

42 Lisätarvikkeet FP FC 51 Snro PE- ja N-liitin PE/N 8 x mm², 3 x 4 mm², Cu Koteloille, joissa on 3 x 17 moduulia FIXCONNECT -liitintekniikka, lisätietoja liitintekniikasta Tekniset tiedot -kappaleesta Nolla on pistosillalla erotettavissa maksimissaan neljäksi eri potentiaaliksi Nimellisvirta: 75 A Sisältää asennusruuvit Nimellisjännite FC PE 10 Snro PE-liitin x mm², 8 x 4 mm², Cu U i = 690 V a.c. Koteloille, joissa on 1 x 1 moduulia (vähennetty 9:ään moduuliin) DIN-kiskon asennukseen standardin SFS-EN mukaisesti FIXCONNECT -liitintekniikka, liitintekniikan näet teknisistä tiedoista Nimellisvirta: 10 A Nimellisjännite FP FC 054 Snro PE-liitin 6 x mm², 4 x 4 mm², Cu U i = 690 V a.c. Koteloille, joissa on x 1, 3 x 1 ja x 7 moduulipaikkaa FIXCONNECT -liitintekniikka, lisätietoja liitintekniikasta Tekniset tiedot -kappaleesta Sisältää asennusruuvit Nimellisvirta: 10 A Nimellisjännite FP FC 051 Snro PE-liitin 8 x mm², 3 x 4 mm², Cu U i = 690 V a.c. Koteloille, joissa on 3 x 17 moduulia FIXCONNECT -liitintekniikka, lisätietoja liitintekniikasta Tekniset tiedot -kappaleesta Sisältää asennusruuvit Nimellisvirta: 10 A Nimellisjännite FC BS 5 Snro FIXCONNECT-merkintäalusta 5 kpl:een sarja U i = 690 V a.c. Merkintäalusta FIXCONNECT -liittimille, ei sovellu liittimille, jossa x / 4 x 4 mm² Sisältää: merkintäalustat, joihin voidaan kirjoittaa tai liimata etiketti 01

43 Lisätarvikkeet KKL 34 Snro Haaroitusliitin 4 x 1,5 mm² / L1-L3 3-napainen, liitin mm² DIN-kiskon asennukseen standardin SFS-EN mukaisesti Nimellisvirta: 80 A Leveys: 61 mm KKL 48 Haaroitusliitin L1-L3-4x 1,5 mm² sekä N-8x 1,5 mm² 4-napainen, liitin mm² DIN-kiskon asennukseen standardin SFS-EN mukaisesti Nimellisvirta: 80 A Leveys: 100 mm KKL 54 Snro Haaroitusliitin napaa kohden 4 x 1,5 mm² / L1-L3, 4 x 1,5 mm² / N, 4 x 1,5 mm² / PE 5-napainen, liitin mm² DIN-kiskon asennukseen standardin SFS-EN mukaisesti Nimellisvirta: 80 A Leveys: 100 mm 56 35, , ,

44 Lisätarvikkeet FP WT 1 Snro Väliseinä Erikokoisten koteloiden liittämiseksi (ks. Tekniset tiedot ja asennusohjeet) Asetettavaksi koteloiden pohjaan kiinnityskiilaa FP VP 18 Snro Seinälaippa 180 mm kiinnityskiilaa Sileät seinät FP VP 7 Snro Seinälaippa 70 mm kiinnityskiilaa Sileät seinät FP VP 36 Snro Seinälaippa 360 mm kiinnityskiilaa Sileät seinät 03

45 Lisätarvikkeet FP VS 10 Snro Seinälaippasarja Kotelokoko 1 x kotelon seinämä 1 (180mm) ja x kotelon seinämä (70mm) 8 kiilaa Sileät seinät FP VS 0 Snro Seinälaippasarja Kotelokoko x kotelon seinämä (70mm) ja x kotelon seinämä 3 (360mm) 8 kiilaa Sileät seinät FP VS 30 Snro Seinälaippasarja Kotelokoko 3 6x kotelon seinämä (70mm) 1 kiilaa Sileät seinät FP VS 40 Snro Seinälaippasarja Kotelokoko 4 4x kotelon seinämä (70mm) ja x kotelon seinämä 3 (360mm) 1 kiilaa Sileät seinät 04

46 Lisätarvikkeet FP FG 00 Snro Laippa Sileät seinät Kotelon seinämä (70 mm) Kiinnityskiiloja kpl Asennusleveys Asennuskorkeus FP FG Snro Laippa Kaapelinhalkaisija Ø 6-30 mm 40 mm 9 mm Kaapeleille: 17 x Ø 6-13 mm, x Ø 9-17 mm, x Ø 8-3 mm, 1 x Ø mm Kotelon seinämä (70 mm) Kiinnityskiiloja kpl Integroidut kiinteät pehmeät kalvotiivisteet FP FM Snro Laippa Metrisillä aihioilla: 7 x M 16/, 13 x M 0/ Kotelon seinämä (70 mm) Kiinnityskiiloja kpl FP FM 3 Snro Laippa Metrisillä aihioilla: 8 x M /3, x M /3/40 Kotelon seinämä (70 mm) Kiinnityskiiloja kpl FP FM 40 Snro Laippa Metrisillä aihioilla: x M /3, 5 x M /3/40 Kotelon seinämä (70 mm) Kiinnityskiiloja kpl FP FM 63 Snro Laippa Metrisillä aihioilla: x M 0, x M /3, x M 3/40/50, 1 x M 40/50/63 Kotelon seinämä (70 mm) Kiinnityskiiloja kpl 05

47 Lisätarvikkeet FP FG 7 Snro Laippa Kaapelinhalkaisija Ø 1 x 30-7 mm Kotelon seinämä (70 mm) Kiinnityskiiloja kpl FP FG 73 Snro Laippa Kaapelinhalkaisija Ø x je 30-7 mm Kotelon seinämä (70 mm) Kiinnityskiiloja kpl FP FG 8 Snro Laippa, halkaistava Kaapelinhalkaisija Ø x je 30-7 mm Halkaistavissa, kaapeli voidaan asentaa päältä Kotelon seinämä (70 mm) Kiinnityskiiloja kpl Käyttämällä esim. vedonpoistoa FP ZE 7 kotelointiluokka on IP 65 FP ZE 7 Snro Vedonpoisto kahdelle ulkohalkaisijaltaan maks. 60 mm:n kokoiselle kaapelille Kotelon seinämä (70 mm) Sisältää asennusruuvit FP GS 7 Snro Kotelon rima kaapeleiden asentamiseen kahteen koteloon Irrotettavissa Koteloseinään 70 mm Voidaan jälkiasentaa FP FG 300 Snro Laippa Sileät seinät Kotelon seinämä 3 (360 mm) Kiinnityskiiloja kpl Asennusleveys Asennuskorkeus FP FG 331 Snro Laippa Kaapelinhalkaisija Ø 6-30 mm 330 mm 9 mm Kaapeleille: x Ø 6-13 mm, 6 x Ø 9-17 mm, x Ø 8-3 mm, 1 x Ø mm Kotelon seinämä 3 (360 mm) Kiinnityskiiloja kpl Integroidut kiinteät pehmeät kalvotiivisteet 06

48 Lisätarvikkeet FP DB 7 Snro Katos Koteloseinään 70 mm L 70 x S 45 mm Kiinnityskiiloja kpl FP DB 36 Snro Katos Koteloseinään 300 mm L 360 x S 45 mm Kiinnityskiiloja kpl DB 01 Snro Katoksen päätysetti Katoksille FP DB xx ja DB xx Esimerkkikatos: 07

49 Lisätarvikkeet FP BF 18 Snro Tuuletuslaippa 180 mm ENYSTAR-jakokeskusten tuuletukseen erittäin korkeissa sisälämpötiloissa, ei kondenssiveden poistoon Pystyasennukseen kotelon sivuseiniin kiinnityskiilaa FP BF 7 Snro Tuuletuslaippa 70 mm ENYSTAR-jakokeskusten tuuletukseen erittäin korkeissa sisälämpötiloissa, ei kondenssiveden poistoon Pystyasennukseen kotelon sivuseiniin kiinnityskiilaa FP BF 36 Snro Tuuletuslaippa 360 mm ENYSTAR-jakokeskusten tuuletukseen erittäin korkeissa sisälämpötiloissa, ei kondenssiveden poistoon Pystyasennukseen kotelon sivuseiniin kiinnityskiilaa BE 44 Snro Tuuletusventtiili BM 3 Snro Paineentasauselementti M3 aukkoon Kondenssiveden vähentämiseen paineentasauksen avulla ISO-kierre M 3 x 1,5 Porausreikä Ø 3,3 mm Seinämän paksuus on maks. 8 mm Lukkomutterilla Sisä- ja ulkoasennukseen, vaativiin olosuhteisiin Ympäristölämpötila C Jotta paineentasauksen vuotoarvoa 0,07 barin ilmanpainetta ei ylitetä, tarvitaan jokaista 4 l (4000 cm 3 ) kotelotilavuutta kohden yksi BM 3 tuuletusventtiili Esimerkki: kotelo 30 cm x 60 cm x 17 cm = cm³ = 30,6 litraa. Tarvittavien BM 3:n lukumäärä = 1 kpl 15,7 66 M3x1,5 30,7 poutside = pinside poutside = pinside Venttiili Paineentasaus 08

50 Lisätarvikkeet FP GV 10 Snro Kiilasarja Muutettaessa olemassa olevia asennuksia Koteloiden liittämiseen tai laippojen kiinnitykseen 10 kpl FP PL 3 Snro Sinetöinti Oven sinetöimiseen Voidaan jälkiasentaa kpl FP TS 1 Snro Oven lukko oven lukituksen muuttamiseksi käsi- tai työkalukäyttöisestä lukolliseksi Voidaan jälkiasentaa FP TS Snro Vara-avain Lukkoon FP TS 1 kpl FP TW 1 Snro Työkalukäyttöinen lukkosarja oven lukituksen muuttamiseksi käsikäyttöisestä tai lukollisesta työkalukäyttöiseksi Voidaan jälkiasentaa FP TW Snro Asennussarja kansiruuville oven lukituksen muuttamiseksi käsikäyttöisestä tai lukollisesta työkalukäyttöiseksi Voidaan jälkiasentaa FP TW 3 Snro Asennussarja 8 mm kolmiolle oven lukituksen muuttamiseksi käsikäyttöisestä tai lukollisesta työkalukäyttöiseksi Voidaan jälkiasentaa FP TW 4 Snro Asennussarja 8 mm neliölukko oven lukituksen muuttamiseksi käsikäyttöisestä tai lukollisesta työkalukäyttöiseksi Voidaan jälkiasentaa 09

51 Lisätarvikkeet US 1 Snro Yleisavain 3-kantainen 8 mm, 4-kantainen 8 mm, kansiruuvi ja talttapäällä DS 1 Snro Kolmioavain 8 mm FP TA 1 Snro Pölysuojus sulkutulppa lukon tai työkalukäyttöisen lukituksen poistamisen jälkeen Voidaan jälkiasentaa 10 kpl FP AL Kiinnityskorvasarja ruostumattomasta teräksestä Koteloiden kiinnitykseen kulmistaan FP MS 1 Snro Asennusprofiili Korkeintaan 810 x 1 60 mm:n ENYSTAR-moduulikeskusjärjestelmän asennukseen 8 ruuvia, aluslevyä ja mutteria koteloiden kiinnitystä varten Pituus Materiaali 1980 mm Galvanoitu ja jauhemaalattu sendzimir-teräsprofiili Maalikynä RAL 7016 Snro ml

52 Tekniset tiedot Käyttö- ja ympäristöolosuhteet 1 Yksityiskohtaiset mitat mm Standardit ja määräykset 15 Tyhjien koteloiden lämpöhäviötaulukko Suunnittelu

53 Tekniset tiedot Käyttö- ja ympäristöolosuhteet Kotelo ovella ja Tyhjä kotelo Keskuskotelo FP 0... / FP 1... Käyttöalue Ympäristön lämpötila - keskiarvo yli 4 tuntia - enimmäisarvo - minimiarvo Ilman kosteus - lyhyt aika Palontorjunta sisäisen palon ennaltaehkäisy Palokäyttäytyminen - hehkulankakoe SFS-EN UL Subject 94 Soveltuu sisä- ja ulkoasennukseen, sääsuojaus Ota huomioon ympäristöolosuhteiden vaikutus asennettuun laitteistoon, esimerkiksi korkeat tai matalat lämpötilat tai kondenssiveden muodostuminen; katso tekniset tiedot C C + 35 C + 40 C 5 C Ota huomioon valmistajan asennusohjeet 50% lämpötilassa 40 C 100% lämpötilassa C Vaatimukset sähkölaitteille materiaalinormeista ja laeista Vähimmäisvaatimukset - hehkulankakoe SFS-EN : C koteloille ja laipoille C sähköä johtaville osille 960 C V- vaikeasti syttyvä, itsestään sammuva 960 C V- vaikeasti syttyvä, itsestään sammuva Mekaaninen kestävyys IK 08 (5 joulea) IK 08 (5 joulea) Myrkyllisyys halogeeniton 1) halogeeniton 1) silikoniton silikoniton Halogeeniton vastaten kaapeleiden ja eristettyjen johtojen testauksia - palokaasuejn syövyttävyys - SFS-EN mukaan. Ks. materiaalien ominaisuudet teknisistä tiedoista. Keskuskoteloiden ympäristölämpötila voi alentua kojeiden ja laitteiden vuoksi. 1

54 Tekniset tiedot Yksityiskohtaiset mitat mm = käytettävissä oleva asennustila Maksimaalinen kojeiden ja laitteiden asennussyvyys ENYSTAR-kotelo käsikäyttöisellä lukituksella ja seinälaippasarjalla FP 0141 FP FP 0341 FP ENYSTAR-kotelo käsikäyttöisellä lukituksella FP 0140 FP FP 041 FP FP 0461 FP FP 0441 FP FP 040 FP FP 0340 FP FP 0440 FP

55 Tekniset tiedot Yksityiskohtaiset mitat mm = käytettävissä oleva asennustila Maksimaalinen kojeiden ja laitteiden asennussyvyys ENYSTAR-kotelo työkalukäyttöisellä lukituksella ja laipoilla FP 0101 FP FP 0311 FP FP 0100 FP ENYSTAR-kotelo työkalukäyttöisellä lukituksella FP 011 FP FP 0411 FP FP 0401 FP FP 010 FP FP 0310 FP FP 0400 FP

56 Tekniset tiedot Standardit ja määräykset ENYSTAR-kotelot täyttävät SFS-EN :n asettamat vaatimukset Standardit ja määräykset Jakokeskukset ovat keskuksia, jotka kootaan ja johdotetaan suuresti poikkeamatta alkuperäisestä tyypistä tai järjestelmästä alkuperäisen valmistajan ohjeiden mukaan. ENYSTAR-kotelot täyttävät standardien mukaiset vaatimukset ottamalla seuraavat kohdat huomioon: 1. Keskuksen tulee koostua tässä katalogissa esitetyistä koteloista.. Kojeiden ja laitteiden johdotukset tulee tehdä taulukon eristettyjen johtimien mitoitus (ks. Tekniset tiedot liite) annettujen poikkipinta-alojen ja johdintyyppien mukaan. 3. Keskuksen valmistamisen jälkeen tulee tehdä standardinmukainen kappaletarkastus. 4. Tarkastuksesta tulee laatia pöytäkirja. 5. Keskuksen on testaamalla osoitettu täyttävän mm. nämä ominaisuudet Pöytäkirjassa tulee osoittaa mm. keskusjärjestelmän seuraavat ominaisuudet - lämpötilan ylä- ja alarajat - eristysresistanssi - oikosulunkestävyys - suojapiirin oikosulunkestävyys - IP-kotelointiluokka - pinta- ja ilmaväli, jne. IEC/SFS-EN Pienjännitekeskukset. Osa 3: Maallikoiden käyttöön tarkoitetut keskukset (jakokeskukset) - IEC 60999, SFS-EN 60999, Kytkentätarvikkeet. Kuparijohtimien liittämiseen tarkoitettujen ruuvityyppisten ja ruuvittomien puristusosien turvallisuusvaatimukset - SFS-EN 506 Metriset holkkitiivisteet sähköasennuksille - IEC 6069 Pienjännitevarokkeet - DIN kojeet ja laitteet, kotelon ulkomitat ja siihen kuuluvat asennusmitat - IEC 6059 / DIN VDE Osa 1 Sähkölaitteiden kotelointiluokat (IP-koodi) - EN Pienjännitekytkinlaitteet - Osa : Katkaisijat - EN Pienjännitekytkinlaitteet. Osa 3: Kytkimet, erottimet, kytkinerottimet ja varokekytkinyhdistelmät 15

57 Tekniset tiedot Tyhjän kotelon häviötehon testattu kestävyys ENYSTAR-koteloiden lämpötilannousu (Δ ) kojeiden ja laitteiden häviötehon vuoksi ENYSTAR ovellinen keskusjärjestelmä Kotelokoko Kotelokoko Enclosure size 1 1 Kotelokoko Enclosure size korotuskehyksellä with / without extension tai ilman fram Kotelokoko Enclosure size 3 3 korotuskehyksellä with / without extension tai ilman fram mitat mm LxK Kotelokoko Enclosure size 4 4 korotuskehyksellä with / without extension tai ilman fram 10W 0W 30W 40W 50W 60W Lämpöhäviötehon poistuminen kotelosta P ab W:na per Kelviniä Keskusjärjestelmänä Kotelokoko 1 70 x 180 0,3 Kotelokoko 70 x 360 0,6 Kotelokoko 3 korotuskehyksellä tai ilman 70 x 540 0,8 Kotelokoko 4 korotuskehyksellä tai ilman 540 x 360 1, 16

58 Tekniset tiedot Tyhjän kotelon häviötehon testattu kestävyys Huomio! Maksimaalinen sallittu lämpötila kotelon sisällä ( imax) määräytyy seuraavista asioista: 1. Asennettujen kojeiden ja laitteiden maksimaalinen ympäristölämpötila (ota huomioon laitevalmistajan tiedot).. Sisällä olevien johtimien ja sisäänjohdettujen johtojen ja kaapeleiden lämpötilan raja-arvot. 3. Kotelon materiaalien ja laippojen, jne. lämmönkesto. Esimerkki: Sallittu maksimaalinen häviöteholaskelma (P V) Maksimaalinen sallittu lämpötila kotelon sisällä esim. 55 C ( imax): Kotelon ympäristölämpötila ( U): C Maksimaalinen sallittu lämpötilannousu kotelon Δ = max - U = 55 C - C = 30 K sisällä: Asennettujen kojeiden ja laitteiden, mukaan lukien johtimet, maksimaalinen sallitty häviöteho (P v) lasketaan kaavan mukaan: Kotelon koko 3 (540 x 70 x 163 mm): Yksittäinen kotelo: Keskusjärjestelmä: P v = 36 W P v = 4 W Esimerkki: Kotelon sisälämpötilalaskelma ( i) Kotelon ympäristölämpötila ( U): C Asennettujen kojeiden ja laitteiden häviöteho (P V): 4 W Kaavan mukainen kotelon sisälämpötilan nousu: Δ Kotelon koko 3 (540 x 70 x 163 mm): Yksittäinen kotelo: = 0 K; i = U + Δ = C + 0 K = 45 C Keskusjärjestelmä: = 30 K; i = U + Δ = C + 30 K = 55 C 17

59 Tekniset tiedot Suunnittelu Mukavaa projektisuunnittelua nopeasti ja helposti ENYGUIDE-suunnitteluohjelmistolla. Suunnitteluohjelmisto - internetin kautta on-line - työasemalla off-line Enyguide on ammattimainen suunnitteluohjelmisto, jolla sähköalan asiantuntijat voivat laatia itselleen nopeasti ja helposti pohjapiirustuksia ja osalistoja ilman aikaa vievää ohjelmien asennusta. Ammattimainen suunnitteluohjelmisto piirtää keskusjärjestelmän tarkasti 3D-kuvaksi asiakkaalle ja/tai käyttäjälle tai D-piirrokseksi asentajalle. Käyttäjä voi tehdä useiden kerroksien avulla eron kokoonpanon, suojauksien ja ovien välillä. ENYGUIDE määrittää itsenäisesti yhdistelmään tarvittavat lisätarvikkeet, kuten välilevyt ja seinälaippojen määrän. Aloita suoraan ENYSTAR-keskusjärjestelmän projektilla tai hyödynnä rekisteröinnin etuja: henkilökohtainen projektinhallinta käyttäjien hallinta Henselin asiantuntija voi pyynnöstä tarkastella projektia tai tallentaa projektin tiedot tulevaa prosessointia varten. 18

60 Tekniset tiedot Järjestelmän kokoonpano Keskusjärjetelmän kokonpano välilevyillä ja kiiloilla Välilevyjä tulee käyttää keskusjärjestelmää rakennettaessa. Kotelokoko Kotelokoko 1 Kotelokoko 3 Kotelokoko 1 Kotelokoko 1 Kotelokoko 1 Kotelokoko 1 Kotelokoko 1 Kotelokoko Kotelokoko 3 Kotelokoko Nopea kokoonpano ja asennus Kaikki asennusohjeen mukaiset kiilat ja levyt ovat välttämättömiä. Kotelot liitetään toisiiinsa helposti kiiloilla. Työkaluja ei tarvita. Kiiloja on koteloiden mukana riittävästi. Jälkiasennukseen tai laajennuksia varten voidaan hankkia kiilasarjasetti FP GV 10 (sisältää 10 kappaletta kiiloja). Kotelokoko 3 Kotelokoko 3 Kotelokoko Kotelokoko 4 Kotelokoko Kotelokoko 1 Kotelokoko 1 Kotelokoko 3 Kotelokoko 1 Eri kokoisia koteloita voidaan yhdistää toisiinsa. Eri kokoisten koteloiden kiinnittämiseen toisiinsä käytetäään kiilojen lisäksi välilevyjä. Välilevyt mahdollistavat keskusjärjestelmän korkean IP 66 luokituksen. 19

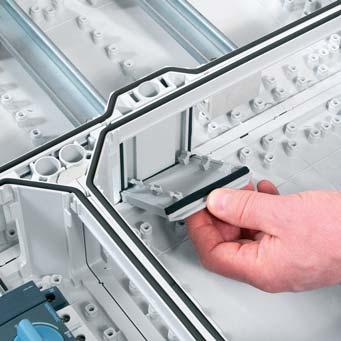

61 Tekniset tiedot Järjestelmän kokoonpano, välilevyt Koteloiden liittäminen toisiinsa Liitä kotelot toisiinsa kiilojen avulla. Välilevyn asentaminen Käytä välilevyjä eri kokoisten koteloiden kiinnittämiseksi toisiinsa. 0

62 Tekniset tiedot Kokoonpano: seinät ja laipat Seinien liittäminen Työnnä seinämä kuvan osoittamalla tavalla paikoilleen ja kiinnitä ne mukana toimitetuilla kiiloilla. Laipat - metriset aihioit Lyö merkinnän kohdalta metrinen aihio auki. Holkkitiiviste Asenna holkkitiiviste avattuun aihioon ja kiinnitä se mutterillaan. Laippojen kiinnitys Kiinnitä laipat koteloille tarkoitetuilla kiiloilla koteloon kiinni. Laippoja on laaja valikoima. 1

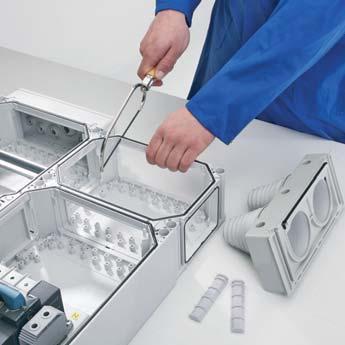

63 Tekniset tiedot Kokoonpano: halkaistava laippa ja rima Halkaistavan laipan asennus Sahaa kotelon rima irti. Asenna halkaistavan laipan alaosa ja kiinnitä se koteloon. Asenna kuminen tiiviste. Sovita kalvotiiviste kaapelinhalkaijalle sopivaksi. Asenna kaapeli ja kiinnitä kalvotiiviste nippusiteellä. Asenna kaapeli koteloon. Kotelon rima mahdollistaa helpommat kaapelivedot. Sahaa rima pois. Asenna jälkiasennettava rima FP GS 7 Ø xx-xx

64 Tekniset tiedot Kokoonpano: korotuskehys Korotuskehyksen asentaminen Sijoita korotuskehys kotelon päälle. Ruuvaa se kiinni koteloon mukana toimitetuilla ruuveilla. Tarkista kosketusuojauksen korkeussäätö. Asenna kosketussuoja korotuskehykseen, tarkista korkeus. FP ZR.. Korotuskehys 50 mm korotuksilla 3

65 Tekniset tiedot Kiinnitys seinään Kiinnityskorvat on valmistettu ruostumattomasta teräksestä. FP AL 40 (4 kappaletta) Asennusprofiili suurien ENYSTAR-keskuksien seinäasennuksiin, pulverimaalattu teräsprofi iili, pituus 1980 mm FP MS 1 Kiinnitysmatriisi ,5 HUOM: Proriilin 4 mm korotus mahdollistaa kaapelivedot keskuksen takana. 4 Sahauksen ajaksi kiinnitä profi ili esimerkiksi ruuvipenkkiin. 4 Kuljetus Muista suojata ja kiinnittää keskus riittävästi kuljetuksia varten. Kiinnitä se tukevasti esimerkiksi kokopuuhun.

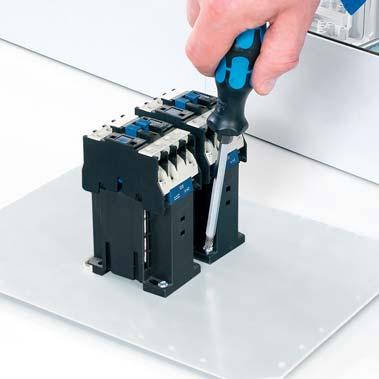

66 Tekniset tiedot Kojeiden ja laitteiden asennus Kojeiden ja laitteiden asennus asennuslevylle tai DIN-kiskoon Kiinnitä kojeet ja laitteet asennuslevyyn itseporautuvilla ruuveilla. Kiinnitä asennuslevy koteloon FP BZ 13 ruuveilla Asenna DIN-kiskot suoraa kotelon pohjaan tai korotuspalaan FO DS 0 9,5 mm tai 53,5 mm korotuksille.

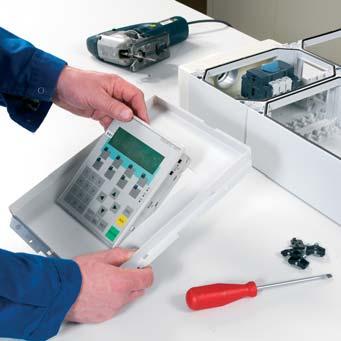

67 Tekniset tiedot Kojeiden ja laitteiden asennus kosketussuojaan ja sinetöinti Kojeiden ja laitteiden asennus kosketusuojaan toita ja merkitse kojeeen tai laitteen kulmien paikat. Poraa aloitusreiät kulmiin. Sahaa pistosahalla, jossa on muovin sahaamiseen soveltuva harvaan hammastettu terä. Kiinnitä kosketussuoja oven kehykseen. Ruuvaa oven kehys kotelon runkoon kiinni. Kojeiden ja laitteiden maksimaaliset asennusmitat. Sinetöinti Voidaan asentaa kaikkiin muihin koteloihin, kuin moduulikoteloihin. Kiinnitä sinetöinti kotelon pohjaan. Avaa merkitty kohta kosketussuojauksessa 5mm poralla. Ruuvaa kehys koteloon kiinni. Sinetöi kosketussuojaus. 6

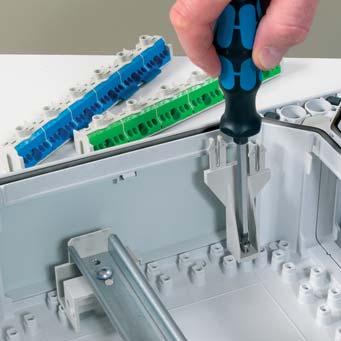

68 Tekniset tiedot PE - ja N - liittimet N- ja PE-FIXCONNECT-liitin PE- ja N-liittimiin liitettävien kuparijohtimien poikkipinta-ala ja lukumäärä Johdintila Ruuviliitin mm² Jousiliitin 4 mm² Liittimien Cu-johtimen liitäntä maks. lukumäärä min. - maks mm, MK 16 mm, MK 10 mm, ML 6 mm, ML 4 mm, ML.5 mm, ML 1.5 mm, ML }Testattu samankokoisille ja -tyyppisille johtimille yhdessä potentiaalissa. maks. lukumäärä min. - maks. mm, MKEM 16 mm, MKEM 10 mm, MKEM 6 mm, MKEM 4 mm, MKEM,5 mm, MKEM 1,5 mm, MKEM mm, ML 1 1,5-4 mm, MKEM Ilman päätyholkkia ja liitin täytyy avata työkalulla ennen johtimen liittämistä. N-kiskon Nimellisvirta: 75 A Liittimet eivät löysty itsestään. 7
