3/2-, 5/2- ja 5/3-venttiilit sarja 590 On-Line järjestelmä Täydelliset venttiiliryhmät, koko VDMA 01

Transkriptio

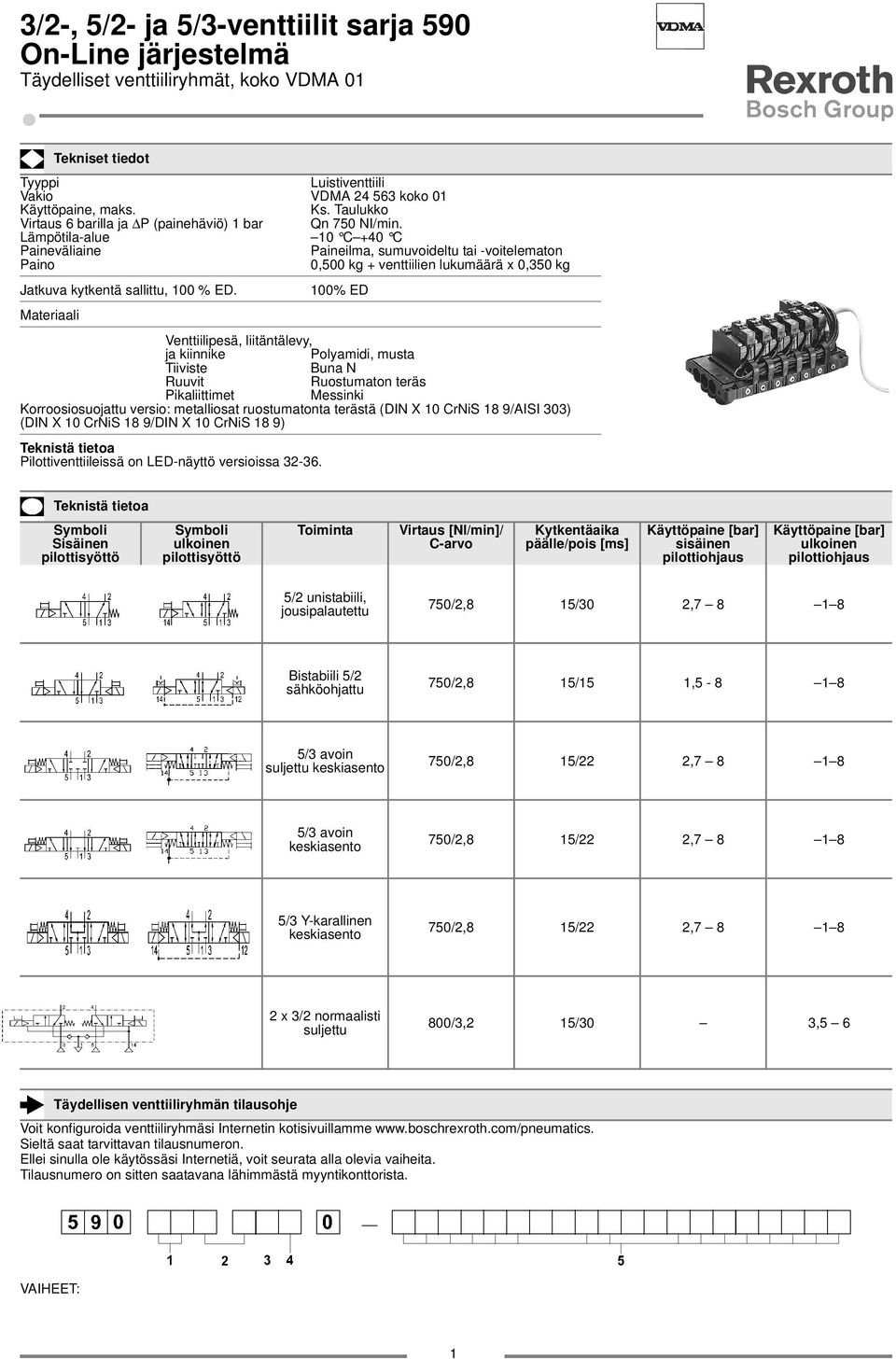

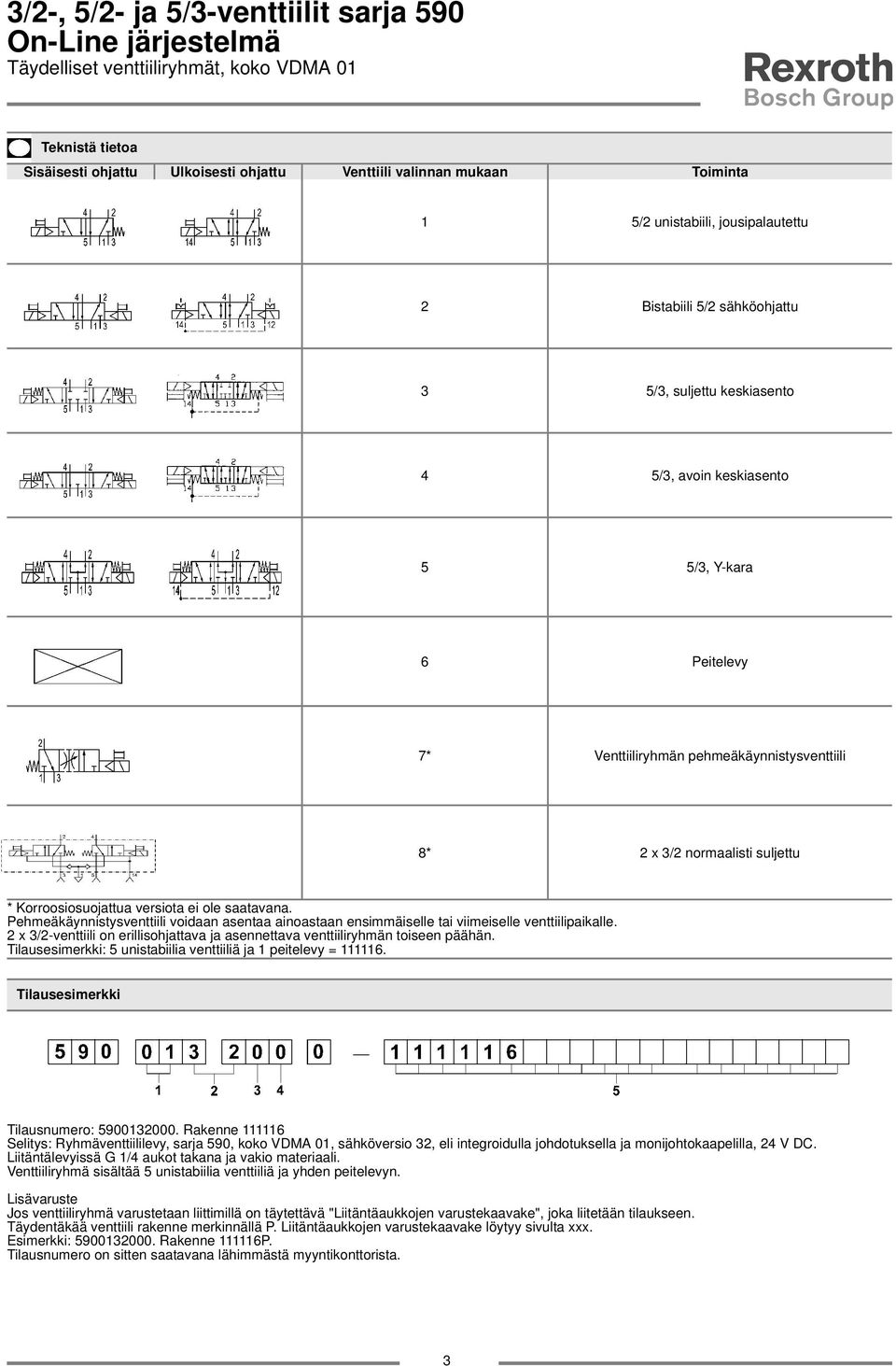

1 Tekniset tiedot Tyyppi Luistiventtiili Vakio VDMA koko 01 Käyttöpaine, maks. Ks. Taulukko Virtaus 6 barilla ja P (painehäviö) 1 bar Qn 750 NI/min. Lämpötila-alue 10 C +40 C Paineväliaine Paineilma, sumuvoideltu tai -voitelematon Paino 0,500 kg + venttiilien lukumäärä x 0,350 kg Jatkuva kytkentä sallittu, 100 % ED. Materiaali 100% ED Venttiilipesä, liitäntälevy, ja kiinnike Polyamidi, musta Tiiviste Buna N Ruuvit Ruostumaton teräs Pikaliittimet Messinki Korroosiosuojattu versio: metalliosat ruostumatonta terästä (DIN X 10 CrNiS 18 9/AISI 303) (DIN X 10 CrNiS 18 9/DIN X 10 CrNiS 18 9) Teknistä tietoa Pilottiventtiileissä on LED-näyttö versioissa Teknistä tietoa Sisäinen pilottisyöttö ulkoinen pilottisyöttö Toiminta Virtaus [Nl/min]/ C-arvo Kytkentäaika päälle/pois [ms] Käyttöpaine [bar] sisäinen pilottiohjaus Käyttöpaine [bar] ulkoinen pilottiohjaus 5/2 unistabiili, jousipalautettu 750/2,8 15/30 2, Bistabiili 5/2 sähköohjattu 750/2,8 15/15 1, /3 avoin suljettu keskiasento 750/2,8 15/22 2, /3 avoin keskiasento 750/2,8 15/22 2, /3 Y-karallinen keskiasento 750/2,8 15/22 2, x 3/2 normaalisti suljettu 800/3,2 15/30 3,5 6 Täydellisen venttiiliryhmän tilausohje Voit konfiguroida venttiiliryhmäsi Internetin kotisivuillamme Sieltä saat tarvittavan tilausnumeron. Ellei sinulla ole käytössäsi Internetiä, voit seurata alla olevia vaiheita. Tilausnumero on sitten saatavana lähimmästä myyntikonttorista. VAIHEET: 1

2 VAIHE 1: Koko 01 = VDMA 01 VAIHE 2: Valitse sähköversio Versio mm pilottiventtiili 24 V DC ±10%, 2.2 W, IP 67. Integroitu sähkökytkentä sähköliitäntämoduuliin ja monijohtokaapeli (10 m). Versio mm pilottiventtiili AC 24 V, 2.2 W, IP 67. Integroitu sähkökytkentä sähköliitäntämoduuliin ja monijohtokaapeli (10 m). Versio mm pilottiventtiili 24 V DC ±10%, 2.2 W, IP 65. Kuten yllä. Monijohdinkaapelissa on 25 napainen Han D- 25-pistoke. Versio mm:n pilottiventtiili 24 V DC, 2 W, IP 65. Laattaliitinversio. Versio mm pilottiventtiili AC 110 V, 1 W, IP 65. Laattaliitinversio. Versio mm pilottiventtiili AC 230 V, 1 W, IP 65. Laattaliitinversio. Versio väyläohjaukseen 15 mm pilottiventtiili 24 V DC ±10%, 2.2 W, IP 65. Integroitu sähkökytkentä VDS I/O moduuliin väyläohjauksella. Maks. 16 venttiiliä. Tilausesimerkki: Integroidulla sähkövedolla sähköliitäntämoduuliin ja monijohtokaapeliin = 32. VAIHE 3: Valitse liitäntälevy Koodi 0 = G 1/4 aukot alhaalla 1 = halk. 6 mm pikaliittimet Tilausesimerkki: G1/4 aukot alhaalla = 0. VAIHE 4: Materiaali 0 = Vakio 1 = Korroosiosuojattu (mahdollinen vain sähköversiossa 32 ja kierreliittimillä varustetuilla aukoilla) Tilausesimerkki: Vakio = 0. VAIHE 5: Venttiilin lisävarusteet Täytetään vasemmalta alhaalla mainituilla venttiilivaihtoehdoilla. 2

3 Teknistä tietoa Sisäisesti ohjattu Ulkoisesti ohjattu Venttiili valinnan mukaan Toiminta 1 5/2 unistabiili, jousipalautettu 2 Bistabiili 5/2 sähköohjattu 3 5/3, suljettu keskiasento 4 5/3, avoin keskiasento 5 5/3, Y-kara 6 Peitelevy 7* Venttiiliryhmän pehmeäkäynnistysventtiili 8* 2 x 3/2 normaalisti suljettu * Korroosiosuojattua versiota ei ole saatavana. Pehmeäkäynnistysventtiili voidaan asentaa ainoastaan ensimmäiselle tai viimeiselle venttiilipaikalle. 2 x 3/2-venttiili on erillisohjattava ja asennettava venttiiliryhmän toiseen päähän. Tilausesimerkki: 5 unistabiilia venttiiliä ja 1 peitelevy = Tilausesimerkki Tilausnumero: Rakenne Selitys: Ryhmäventtiililevy, sarja 590, koko VDMA 01, sähköversio 32, eli integroidulla johdotuksella ja monijohtokaapelilla, 24 V DC. Liitäntälevyissä G 1/4 aukot takana ja vakio materiaali. Venttiiliryhmä sisältää 5 unistabiilia venttiiliä ja yhden peitelevyn. Lisävaruste Jos venttiiliryhmä varustetaan liittimillä on täytettävä "Liitäntäaukkojen varustekaavake", joka liitetään tilaukseen. Täydentäkää venttiili rakenne merkinnällä P. Liitäntäaukkojen varustekaavake löytyy sivulta xxx. Esimerkki: Rakenne P. Tilausnumero on sitten saatavana lähimmästä myyntikonttorista. 3

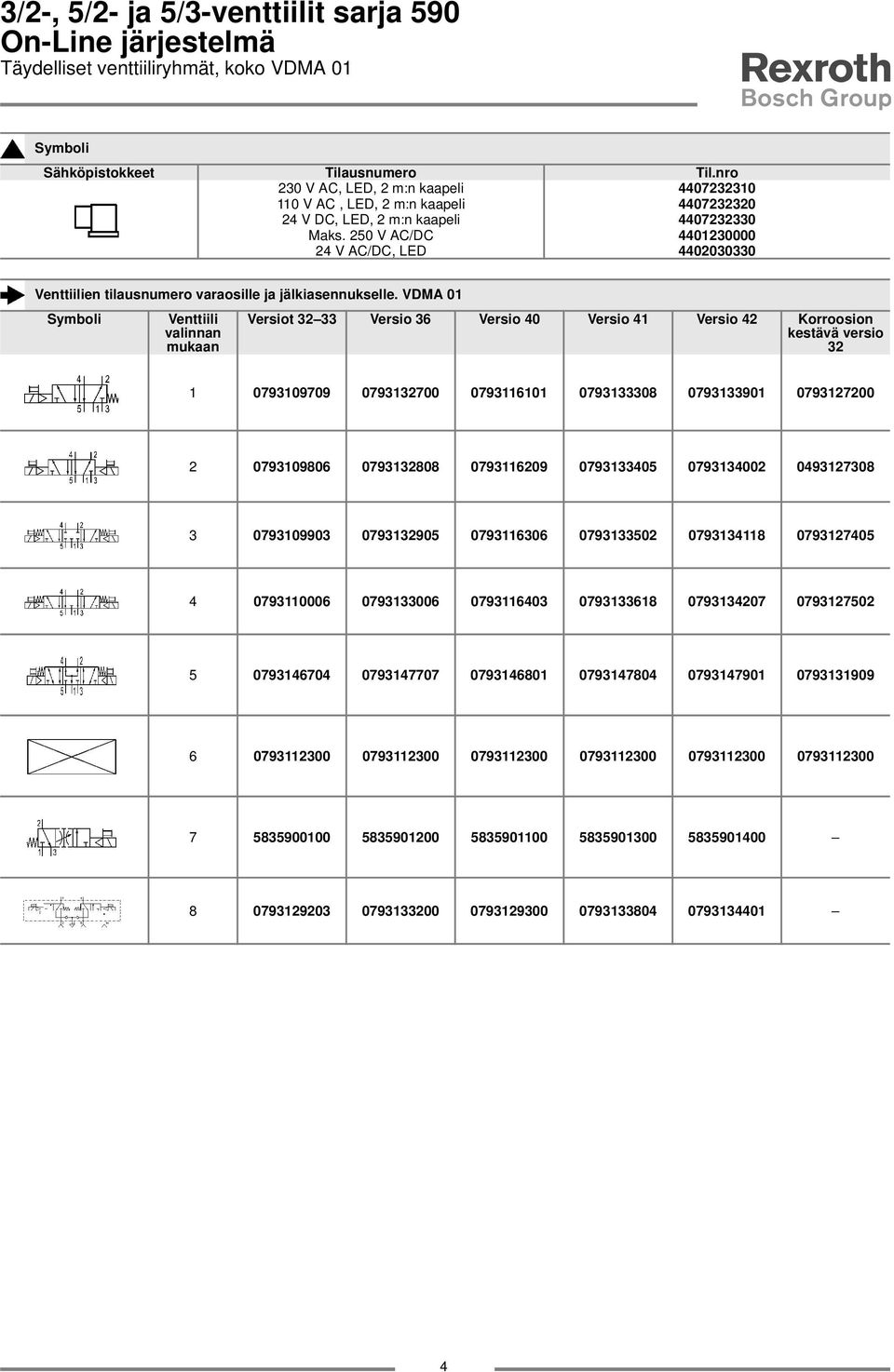

4 Sähköpistokkeet Tilausnumero Til.nro 230 V AC, LED, 2 m:n kaapeli V AC, LED, 2 m:n kaapeli V DC, LED, 2 m:n kaapeli Maks. 250 V AC/DC V AC/DC, LED Venttiilien tilausnumero varaosille ja jälkiasennukselle. VDMA 01 Venttiili valinnan mukaan Versiot Versio 36 Versio 40 Versio 41 Versio 42 Korroosion kestävä versio

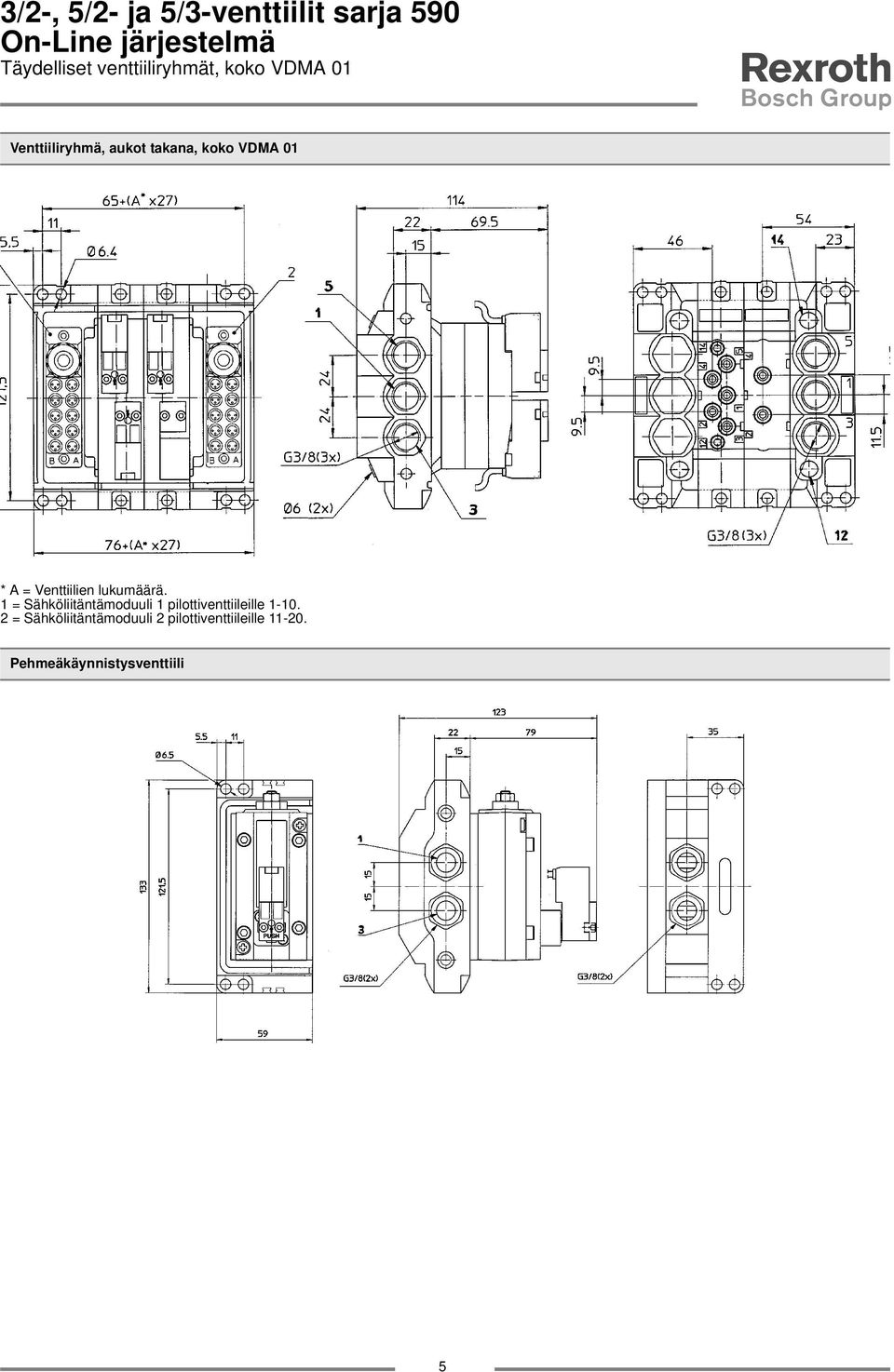

5 Venttiiliryhmä, aukot takana, koko VDMA 01 * A = Venttiilien lukumäärä. 1 = Sähköliitäntämoduuli 1 pilottiventtiileille = Sähköliitäntämoduuli 2 pilottiventtiileille Pehmeäkäynnistysventtiili 5

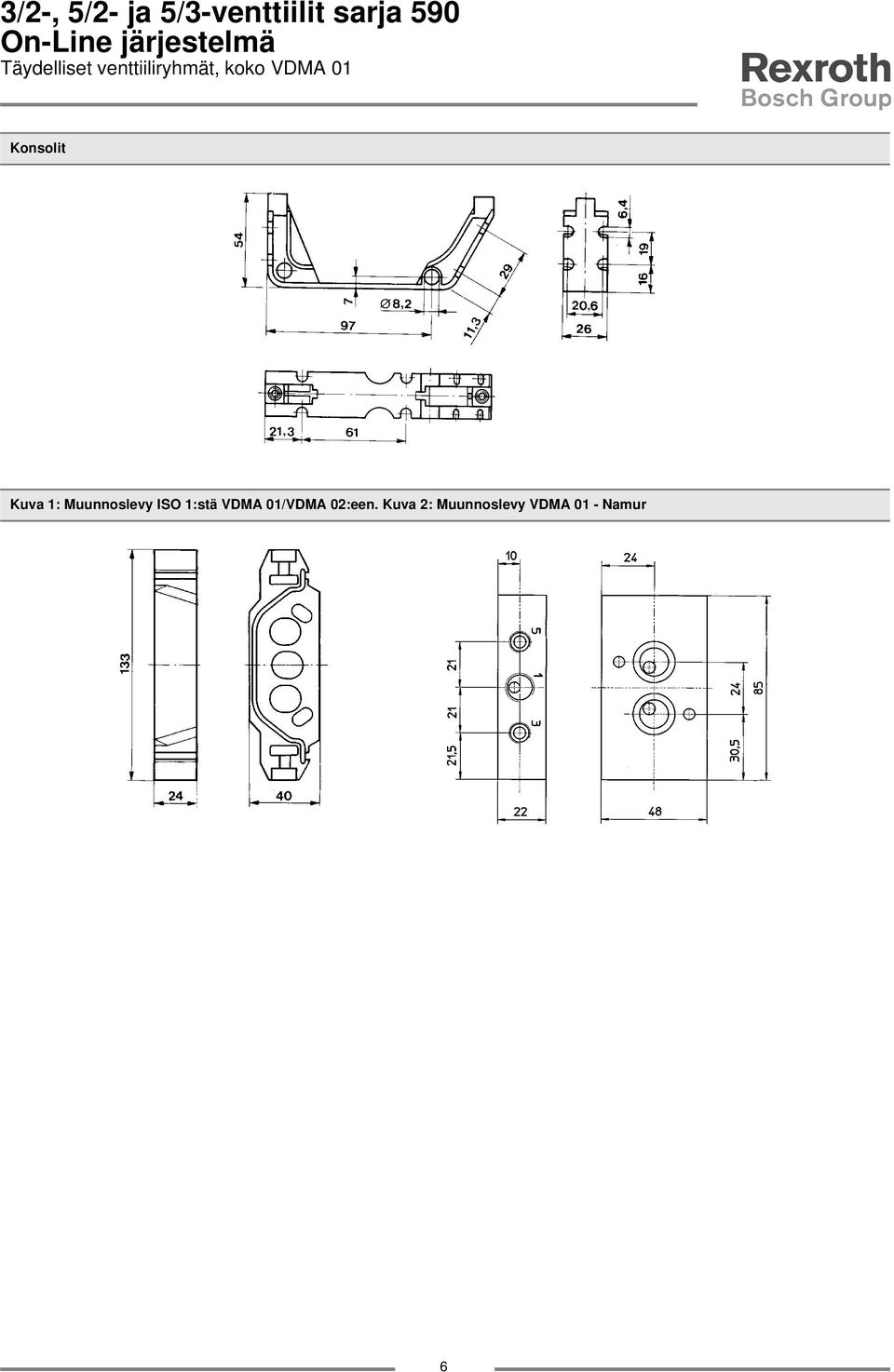

6 Konsolit Kuva 1: Muunnoslevy ISO 1:stä VDMA 01/VDMA 02:een. Kuva 2: Muunnoslevy VDMA 01 - Namur 6
