1 Nokeval No 0700 Käyttöohje Suuret kenttänäytöt 7F-0, 000F-0, 00F-0 ja 800F-0

2 Valmistaja: Nokeval Oy Yrittäjäkatu 700 NOKIA Puh Fax. 0-0

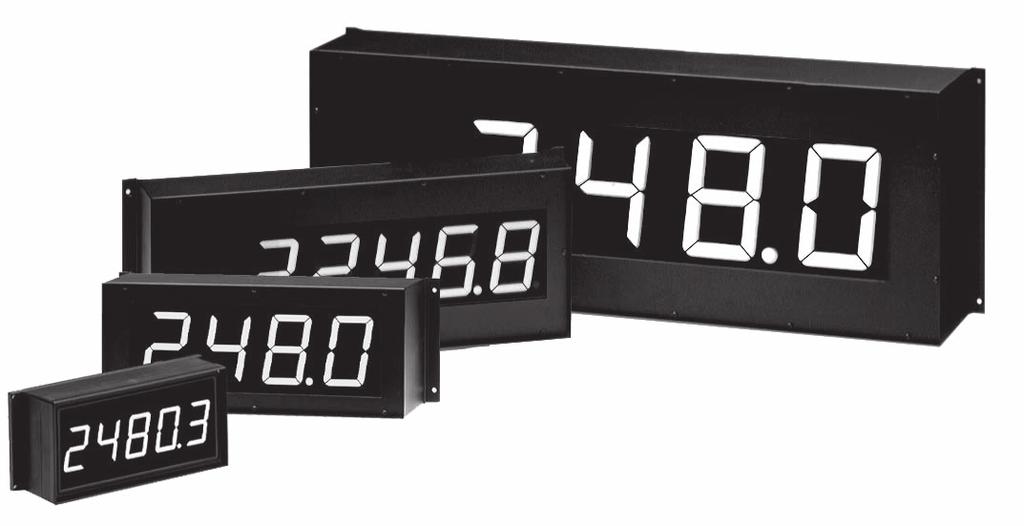

3 Skaalattava taajuusnäyttö XX-0 Anturi V syöttö anturille 00 Näyttö Ohjelmointi Käyttöjännite Käyttöjännite 8..0VAC tai.. VDC / VAC Pulssilähtö puolijohde tai kosketintietona Pulssijakajan asettelu etupaneelista Pulssijakaja Hälytysrele, 0V, A Tuloina pulssianturit: NPN-, PNP-transistori, Namur.. ma, Kosketintieto tai Pick-up Tulotaajuus Minimi 0,000 Hz Maksimi 000 Hz DAC Näyttö: Kuusinumeroinen näyttö skaalattavissa koko aluella Desimaalipilkku vapaasti valittavissa. Lähtöviesti näytön arvosta 0..0 V tai 0/..0 ma Sarjaviesti RS tai RS8 Tyypillinen sovellutus Paneelimittari 0 Pulssitulo esim., p/litra/min 0.0 * Lähtöviesti..0 ma Hälytysraja Pulssilähtö esim. p/m Virtausanturi Jakajan aseteluesimerkki: Tulo, p/l/min Lähtöpulssi p/m³ Jakajan arvo: 000l/,=, Yleiskuvaus Kenttänäyttö XX-0 on suuniteltu pulssiantureille, NPN, PNP, namur, kosketintulo tai pick-up anturi. Tulotaajuusalue on 0.000Hz.. khz. -numeroinen digitaalinen näyttö on skaalattavissa koko alueella Mittausmenetelmänä käytetään kahden sisääntulopulssin aikavälin mittausta. Näyttö päivitetään heti jokaisen tulopulssin jälkeen. Ohjelmallisesti on valittavissa, käytetäänkö tulopulssin nousevaa tai laskevaa reunaa, josta tulotaajuus lasketaan. Mittarista saadaan anturille VDC (max. 0 ma) käyttöjännite. Pohjalevyllä on kaksi lisäkorttipaikkaa joista toinen lähtöviestille ja toinen hälytyskortille. Lähtöviestit 0/..0 tai 0..0V on galvaanisesti erotettu. Valittavana myös RS8 tai RS lähtöviesti. Lähtöviestikortit lisättävissä myös jälkeenpäin ilman kalibrointia. Kaksi hälytysrajaa aseteltavissa joko ylä- tai alarajaksi. Hälytykset ohjataan optiona saatavavalle hälytyskortille, jossa potentiaalivapaat relekoskettimet molemmille hälytysrajoille tai vaihtoehtoisesti puolijohdereleille. Toinen hälytysreleistä voi toimia pulssilähtönä, joka antaa esim. summaavaavalle laskurille pulssin, kun jakajaan aseteltu pulssimäärää sisääntulossa saavutetaan.

4 Tekniset tiedot: Tulotaajuusalue: Näytön skaalaus: Desimaalien valinta: Näytön päivitysaika: Anturit: Anturisyöttö: Mittausmenetelmä: Tarkkuus: 0,000.. khz Näytön sisältä painikkeilla Vapaasti valittavissa.. tulopulssia NPN, PNP, Namur, pick-up tai kosketin tulopulssi 0=<V,=..V VDC ± %, max. 0 ma, erotettu käyttöjännitteestä tulopulssien aikavälilaskenta 0,0 % alueesta Lähtöviesti (optio): Virtalähtö 0..0 ma,..0 ma, max. kuorma 000 ohm., Jännitelähtö 0-0V (max. kuormitus ma) Galvaaninen erotus tulosta ja käyttöjännitteestä (testijännite 00 V, min.) Skaalaus painikkeilla Sarjaviestilähtö (optio): RS- tai RS-8 vain mittausarvojen lukemiseen Baudimäärä: baudia Hälytykset (optio): Kaksi hälytystasoa aseteltavissa kotelon sisältä Koskettimet max. 0 VAC, A Pulssilähtö: Jakajan asettelualue Pulssileveys..00 ms Lähtö: I/O-kortti, max. 0V, 0, A Vaihtoehtoinen hälytysreleen kanssa Yleisominaisuudet:.. numeroa, punainen LED Numerokorkeudet mm Käyttöjännite 8..0 VAC tai VDC Kotelon suojausluokka IP Malli 7F, numerikoko 7 mm, numeroa Malli 000F, numerokoko 00 mm, numeroa Malli 00F, numerokoko 00 mm, numeroa Malli 800F, numerokoko 00 mm, - numeroa Tilauskoodi 000F-0-OUT-REL-0 Numeromäärä Tulokortti Lähtöviesti Hälytyskortti Käyttöjännite 8..0VAC tai VDC Lisäkortit: Lähtöviestikortti 000-OUT Relekortti 000-REL Puolijohderelekortti 000-I/O Sarjaviestikortti 000-RS/8 Mittakuvat: 8, 00, ,,, 0 9,0, 0, 0 8,7, 0, 0,88,0, 7 0, 8, 0, 00 Mitat annettu järjestyksessä: 7F, 000F, 00F, 800F Läpiviennit: x. holkkitiiviste

5 Riviliitinkytkennät: Tuloviesti Korttipaikka A Lähtöviesti Relelähdöt 0-0V Com -0 ma Korttipaikka B Rele Rele Korttipaikka C Lähtöviesti kytketään korttipaikkaan B ja releulostulot vastaavasti C. Relekorttilla voi olla koskettimilla varustettu rele tai puolijohderele, jos lähtöpulssina on taajuudet alle Hz. Tarkista laitetarrasta toimitettu kompinaatio. Korttipaikka A on tarkoitutettu anturituloille ja korttipaikat B ja C optiona valittaville lähtöviestikorteille. Käyttöjännite 8..0 VAC tai.. VDC, VAC (Ei napaisuutta) Kytkentä NPN-anturille Kytkentä Pick-up anturille 0V NPN Korttipaikka A + Pulssi..V + VDC (max 0 ma) tai V, max 0 ma, katso alla anturijännitteen valinta NPN-anturi Pick-up 0V Korttipaikka A + Pick-up anturissa mv-tasoinen sinimuotoinen signaali Pick-up mv-anturi Kytkentä PNP-anturille Kosketintulo 0V PNP Slot A Kytke johdin vain jos syötät anturijännitteen mittarilta Pulssi..V + VDC (max 0 ma) PNP-anturi 0 Input Slot A HUOM! Ohjelmointitilassa valitaan anturiksi NPN Pulse..V sulkeutuva kosketin Kytkentä Namur-anturille Korttipaikka A Anturijännitteen valinta tulokortilta 0 Namur 0V + Namur-anturi -johdin anturi 0= <ma, =>ma Namur-anturi Liitin Anturijännite V Tehdasasetus Anturijännite V max 0 ma

6 Käyttöpaneeli (kotelon sisällä) Hälytystoimintaa osoittavat merkkivalot A...A. Jos hälytysreleet on asennettu korttipaikkaan C, hälytysmerkkivalot A ja A ovat käytössä (tehdasasetus). Kun hälytyskortti on asennettu korttipaikaan B, hälytykset A ja A ovat käytössä. Nuollipainikkeilla muutetaan numeroasetuksia tai siirrytään valikossa ylös- tai alaspäin. 0.0 * Conf-valo ilmoittaa näytön olevan ohjelmointiilassa Valitun ohjelmakohdan hyväksyminen ( -painike). Ohjelmointilaan siirtyminen: Ohjelmointitilaan päästään painamalla sekunnin ajan -näppäintä ja nuoli-alas-painiketta samanaikaisesti. Ohjelmointitilassa asetellaan näytön skaalaus, pulssijakaja, hälytykset ja lähtöviestin skaalaus. Siirtää numeroja vasemalta oikealle, kun hälytyksiä tai muutetaan asetuksia. Numeroarvon asettelu: Numero asetellaan nuolinäppäimillä ylöstai alassuuntaan numero kerrallaan. Asetus alkaa suurimmasta numerosta vasemmalta oikealle. Seuraavaan aseteltavaan numeroon päästään [nuolioikealle] painikkeella. Pilkku saadaan [nuoli-alas] painikkeella, kun numeroarvo on nolla. Asettelun hyväksyntä - painikkeella viimeisen aseteltavan numeron jälkeen. Numeron asettelu Numerot Siirto sivusuunnassa, nuoli-oikealle Asettelun hyväksytään siirtymällä pienimpään numeroon nuoli-oikealle painikkeella. Pilkku valitaan nuoli-alas painikkeella kun näyttöön on valittu nolla. Näytön digitaalinen suodatus: Filter Näytön digitaalisella suodatuksella voidaan rauhoittaa näyttöä suurilla numeroarvoilla, jos tuloviesti liikkuu epämääräisesti. Tälläinen tilanne saattaa syntyä, kun liikutaan anturin suorituskyvyn äärirajoilla. Suodatus on laskennallinen eikä näin ollen vaikuta näytön mittaustarkkuuteen. Arvon asettelu väliltä (min) (max)..000 = ei suodatusta 0.00 = normaali suodatus Esim. 0, =(/) yksi uusi mittaus + vanhaa arvoa tai 0,=(/0) yksi uusi + 9 vanhaa arvoa)

7 Ohjelmointi Ohjelmointitilassa valitaan anturit, lähtöviestit, hälytykset ja skaalausten asetelut. Ohjelmointitilaan päästään painamalla -painiketta ja nuoli -painiketta samanaikaisesti n. sekunttia. Näyttöön ilmestyy teksti F in. -nuolinäppäimillä siirrytään alas- tai ylöspäin perusvalikossa. Halutun toiminnon kohdalla siirrytään asettelutilaan -painikkeella ja palataan päävalikkoon samalla painikkeella. Kun kaikki asettelut on tehty, siirrytään tai painikkeilla päävalikossa kohtaan Save ja hyväksytään tehdyt muutokset - painikkeella tai Undo, jos halutaan peruuttaa tehdyt muutokset. Päävalikko F in Tulotaajuuden asettelu / Hz, (esim 00 Hz) Disp Asetellaan tulotaajuutta vastaava skaalausarvo näytössä (sama tulotaajuuden skaalausarvo pätee myös tulokanavalle mittarissa ) Zero Näytön nollakohdan siirto F in Tulotaajuuden asettelu / Hz, tulokanavalle mittarissa, (esim 00 Hz) Dif OP Sub Div Mittarissa valitaan, näytetäänkö näytössä Sub = kanavien A-B erotus Div = kanavien A/B jako Filter Digitaalinen filtteri. Katso tarkemmin kohta: Näytön digitaalinen suodatus Dec Valitaan näytössä näytettävien desimaalien määrä Sensor NPN (=sulkeutuva kosketin) PNP Namur Pickup Anturi tyypin valinta: NPN, PNP, Namur ja Pickup (Huom. Sulkeutuvalle koskettimelle valitaan anturityypiksi NPN) Sens Anturi tyypin valinta tulokanavalle mittarissa Edge Rising Fallin Tulopulssin laskenta: Rising = pulssin nousevalla reunalla (oletus) Fallin = pulssin laskevalla reunalla Baudr Baudinopeuden valinta: 00, 00, 00, 00, 800, 900 tai 900 Addres Sarjaviestiosoitteen valinta: Slot B Slot C Lisäkorttipaikat slot B ja Slot C on tarkoitettu optio korteille (hälytysrele-, lähtöviesti- tai sarjaviestilähtökortti). Mittarissa tuloviestikortti asennetaan korttipaikkaan Slot B, jolloin optiokortit voidaan asentaa slot C:hen. Optiokorttien asettelut kuvattu tarkemmin sivuilla 8-. Save Talletetaan asettelut ja poistutaan ohjelmointitilasta -painikkeella Undo Peruuta asettelut ja poistutaan ohjelmointitilasta -painikkeella 7

8 Hälytysten ja pulssilähdön asettelu Hälytystasoja on valittavissa kaksi. Hälytykset ohjataan releille ja, jotka voidaan asetella joko ala- tai ylärajatoiminnoksi. Merkkivalot hälytyksestä etupaneelissa. Vaihtoehtoisesti toinen hälytysrele voidaan muuttaa pulssilähtötoiminaksi, jossa sisään tulevia pulsseja jaetaan astellulla luvulla (jakaja=divide). Jos jakajan arvo on, max sisääntulon taajuus on Hz. Suurin jakajan arvo on 000. Slot B tai Slot C (päävalikosta) Undo Relay Hälytysten valinta OFF = ei käytössä OFF Alarm Aseta hälytysarvo Hystereesin asetus Releen tyyppi ylä- tai alaraja Aseta Hyst Low hystereesi Hälytysreleen toimisuunta No Divide Aseta jakajan arvo Toisen releen asettaminen pulssijakajaksi (vaihtoehtoinen) High Nc Relay RS 8 Hälytysreleen valinta kuten rele Paluu päävalikkoon Lähtöviestin valinta ja skaalaus Lähtöviestin skaalauksessa valitaan ensin min. arvoa vastaava näyttö, esim 0.0 =ma, ja vastaavasti max. arvoa vastaava näyttö, esim = 0 ma. Lähtöviestin kalibrointi voidaan suorittaa tilassa CALIb tarvittaessa. Lähtöviestikortti toimitetaan aina kalibroituna, eikä sitä tarvitse kalibroida asennettaessa sitä mittariin. Slot B tai Slot C (päävalikosta) OFF..0 ma Low Aseta min. lähtöviestin arvo High Aseta max. lähtöviestin arvo No Flo 0..0 ma 0..0 V Lähtöviestien 0..0 ma ja 0..0 V asettelut kuten lähtöviestin..0 ma Paluu päävalikkoon Calib Lähtöviestin kalibrointi "No Flo" toiminnolla voidaan asetella näytön lukema jolla lähtöviesti menee minimi skaalausarvoonsa. (0 V /ma tai ma). Tämä toiminto nopeuttaa lähdön päivitystä, kun pulssien tulo on loppunut. 8

9 Sarjaviestilähtö RS-8/RS- (optio) Mittariin on saatavissa optiona sarjaviestilähtö, jolla voidaan mittaustietoja lukea esim. PC:lle. Näytön ohjelmointia ei voi tehdä sarjaportin kautta. Lisäkortilla on sarjaviestit RS ja RS8, joista vain toinen voi olla käytössä (valittavissa). Sarjaviesti on galvaanisesti erotettu sekä tuloviestistä sekä käyttöjännitteestä. RS8 viestillä näyttöjä voi olla max. samassa silmukassa ja suurin etäisyys 000 m. RS on tarkoitettu vain kahden laitteen yhdistämiseen ja maksimi etäisyys 0..0 m. Ohjelmointitilan päämenussa valitaan ensin baudinopeus: 00, 00, 00, 800, 900 tai 900 sen jälkeen asetellaan laitteen osoite: Lopuksi valitaan sarjaviestikortti käyttöön, Slot b tai Slot c valikosta valinnalla RS8 / On. Asettelutilaan päästään -näppäimellä. Valinta hyväksytään -painikkeella. Edelliselle tasolle palataan aina -painikkeella. Päämenu Baud r Baudinopeuden valinta Addres Sarjaviestiosoitteen valinta 0..7 Slot B Undo Slot C Relay Relay RS 8 OFF Sarjaviestikortti ei käytössä ON Sarjaviestikortti otettu käyttöön korttipaikkassa slot b Paluu päävalikkoon Riviliitinkytkentä: Tuloviestit Sarjaviestilähtö A B TxD Com RxD RS-8 Sarjaviestikortti 000-RS Term Fs on off Term = Terminaalivastus, Fs = Fail safe Korttipaikka A Korttipaikka B tai C Sarjaviestillä RS-8 silmukan viimeinen laite (esimerkki kytkentä osoite ) on terminoitava 0 ohm vastuksella. Terminointi voidaan tehdä riviliittimillä tai kytkemällä jumpperi TERM ON-asentoon. RS on off RS8 väylän keskimmäiset laitteet (Tehdasasetus) on off RS8 väylän viimeinen laite on off Term Fs Term Fs Term Fs 9

10 Terminointivastus 0 ohm viimeisessä näytössä Osoite Osoite 0 Tiedonkeruu PC:llä Osoite 0.0 * 0.0 * 0.0 * RS-8 Kierretty parkaapeli Sarjaliikenne Baudinopeus: 00, 00, 00, 800, 900 ja 9 00 Start, 8 Data ja Stop bitti, ei pariteettia Sarjaliikenne SCL-protokolla: KYSELY: Kyseltäessä panelimittarilta 0 mittaustietoja sarjaväylän kautta, käytetään kyselyyn seuraavaa SCL-protokollan mukaista komentojonoa: (Panelimittarilta voidaan ainoastaan kysellä mittausarvoja). <ADDR+80h>KOMENTO<ETX><BCC> <ADDR> Ensimmäinen lähetettävä tavu sisältää kohdelaitteen osoitteen ADDR (0..7) ja toimii samalla komennon alkumerkkinä. Osoitteeseen lisätään 80h (desimaalina 8), jolla asetetaan ylin bitti ykköseksi. KOMENTO: Varsinainen komento kysyttäessä mittaustietoa on: MEA CH?, jossa tarkoittaa kanavanumeroa. (panelimittarissa 0 on vain yksi kanava, joten numero on aina ). Komennon jokaista merkkiä, mukaanlukien välilyönnit vastaa oma ASCII-koodinsa (ks. esimerkki) <ETX> <ETX> tarkoittaa komennon loppumerkkiä, jota vastaa ASCII-merkki 0h. <BCC> Lopuksi lasketaan tarkistussumma XOR-operaatiolla varsinaisen komennon tavuista, mukaanlukien ETXmerkki. Esimerkissä ASCII-koodit on esitetty heksadesimaalimuodossa. Esimerkki: Halutaan mittaustulos näyttölaitteelta osoitteesta. Väylälle lähetetään kysely: MEA CH? (<BCC> laskemista varten komento esitetään ASCII koodina) M E A C H?<ETX> <BCC> Dxxx0xx8x0xx0xF x0 = F (XOR-operaatio esitetty x-merkillä) (Välilyöntiä vastaa ASCII-koodi 0h) 0:lle lähetetään siis seuraavat tavut: 8 D F 0 F VASTAUS: Panelimittarilta 0 saatava vastaus mittaustietokyselyyn saadaan seuraavassa SCL-muodossa: <ACK>VASTAUS<ETX><BCC> <ACK> Vastauksen ensimmäinen tavu sisältää vastauksen alkumerkin <ACK> (ASCII-koodi 0h). Sekä itse vastauksen, loppumerkin <ETX> (ASCII- 0h) ja vastauksen tarkistussumman <BCC>, joka lasketaan kaikista vastauksen tavuista <ACK> ja <ETX> mukaanlukien. 0 laskee tarkistussumman, jolloin vastaanottajan ei tarvitse siitä välttämättä välittää. Esimerkki: Mittaustuloksen ollessa esimerkiksi. saadaan panelimittarilta vastaus seuraavassa muodossa: <ACK>. <ETX><BCC> Vastaus: 0 E 0 B 0

11 Tulo- ja lisäkorttien asentaminen Kenttänäytöt 00E ja 800E ovat modulaarisia ja helposti kalustettavissa tilaajan toiveiden mukaiseksi. Perusrakenne muodostuu pohjalevystä, jossa on kolme korttipaikkaa A, B ja C. A-korttipaikka määrää mittarityypin ja siihen liitetään aina tuloviesti. Korttipaikat B ja C ovat keskenään vaihtokelpoisia. Tehdasastoimituksena lähtöviesti asennetaan aina A-korttipaikkaan ja hälytykset C- korttipaikkaan. Jos hälytyksiä on esimerkiksi ja käytetään hälytyskorttia, jossa on vaihtokosketinrelettä, on toinen korteista asennettava korttipaikkaan B. Lähtöviesti ei tällöin ole käytettävissä. Mittari on vaidetaantyypistä toiseen vaihtamalla vain A-korttipaikan tulokortti. Lisäkorttien soveltuvuus on varmistettava mittarityypin esitteestä. Kortteja ei tarvitse kalibroida vaihtamisen jälkeen, ainostaan skaalaus tai muu toiminta valitaan takapaneelin painikkeilla. Kaikki tulo- ja optiokortit ovat yhteensopivia paneelimittari 000 sarjan kanssa Kaikissa korteissa muisti kalibrointitiedoista ja asettelutiedoista. Korttipaikat A-C A B C Käyttöjännite VDC (Liitinväri: vihreä) Mittarityypin muutos Tulokortti asennetaan aina A-korttipaikkaan. Vaihtamalla korttia, mittarityyppi muuttuu. Pulssituloisen mittarin voi vaihtaa virtatuloiseksi, lämpötila- tai punnitusnäytöksi jne. Lisäkorttipaikat Lisäkorteilla saadaan mittariin lähtöviesti..0 ma, hälytykset, sarjaviesti tai BCDlähtö. Jokaisen mittarin esitteessä kerrotaan siihen saatavat vaihtoehdot. Liitiimet ovat värikoodattuja. Harmaa liitin on tarkoitettu 0...0VAC verkkojännitteelle. Käyttöjännite 0 VAC tai VDC Elektroniikkakotelon avaaminen Tulo- ja optiokorttien vaihto vaatii kotelon avaamisen. Irroita elektroniikkakotelo ja avaa kannen kiinnitysruuvit. Kannen alla on kaksi lisäkorttipaikkaa optiokorteille.

12 Modulaarisen tuoteperheen 000 rakenne tai -numeroinen (0) kirkas pun. LED näyttö. Lähetinsyöttö: VDC, 0 ma. 0 0 Prosessitulot (malli 0): 0..0 ma,..0 ma 0..V//0 V Potentiometri 00Ω..0 kω ADC E² E² up DAC E² E² Tulokortti: - mikroprosessori - väylän ohjaus - näppäimistö - näytön ohjaus Käyttöjännitteet: 8..0VAC tai.. VDC ja VAC Lisäkortit (B ja C): Hälytykset (0): relettä vaihtokoskettimilla relettä sulkeutuva I/O-porttia Mittari 0: relettä vaihtokosk. (kuittaus myös ulkoisesti) Lähtöviestit (0): 0/..0 ma, 0..0 V RS tai RS8 Muut sarjan tulo- ja optiokortit: 0-IN Process input 0-MU Multi input 0-IR Infrared sensor input 0-STG Strain gage measurement 0-Hz Scaleable frequency indicator 0-CNT Counter input (max khz) 0-TIM Timer function, s/min/h ext. 07-RS Serial input RS / RS8 08-BCD BCD, Gray, binary-input 000-BASE Base card with power supply 000-REL Alarm card, NO/NC 000-REL Alarm card, Closing contacts 000-OUT Output card, U and I 000-RS RS8 000-I/O Serial output RS or pcs input /output ports (0 V / 00 ma)

13 Skaalattava taajuusero näyttö Paneelimittari on suunniteltu kahdelle pulssianturille. Näyttö laskee automaattisesti kanavien välisen erotaajuuden A-B tai vaihtoehtoisesti näyttö jakaa A/B tulotaajuudet, saatu tulos voidaan vapaasti skaalata näytölle. Poiketen mittarista 0 voidaan mittariin asentaa ainoastaan yksi optiokortti: hälytys-, lähtöviesti- tai sarjaviestilähtökortti. Huomioitavaa ohjelmoinnissa (sivu 8) F in F in Dif OP Disp Sens Slot B A kanavan tulotaajuus / Hz esim 00 Hz B kanavan tulotaajuus / Hz esim 00 Hz valitaan näytetäänkö kanavien A ja B erotus vai jako tulotaajuuksia vastaava skaalausarvo näytössä. esim. A kanavan 00 Hz vastaa näytössä 000 vastaavasti myös B kanavan 00 Hz vastaa näytössä 000. B kanavan anturityypin valinta varattu anturille B. Optiokorteilla tällöin käytössä ainoastaa Slot C. Tyypillinen virtausmittaussovellutus Eronäyttö A-B A. * B Lähtöviesti -0 ma Pulssilähtö, esim. pulssi/ litra Virtausanturi / pulssianturi Virtaus esim., litraa/min, 0 pulssia/litra Pulssianturit voivat olla eri tyyppisiä (esim NPN ja Namur). Virtausanturi / pulssianturi Virtaus esim. 0,7 litraa/min, 0 pulssia/litra Riviliitinkytkennät : Korttipaikat Anturi A Anturi B Korttipaikka A Korttipaikka B Korttipaikka C Relelähdöt Rele Rele Lähtöviesti tai releulostulot kytketään korttipaikkaan C. Relekorttilla voi olla koskettimilla varustettu rele tai puolijohderele, jos lähtöpulssina on taajuudet alle Hz. Tarkista laitetarrasta toimitettu kompinaatio. Korttipaikat A ja B on tarkoitutettu anturituloille ja korttipaikka C optiona valittavalle lähtöviestikortille. Tulokortti tyypit taajuusero näytössä : Slot A = 0-PU Slot B = -PU Käyttöjännite 8..0 VAC tai.. VDC, VAC (Ei napaisuutta) Anturienkytkennät esitetty sivulla.
