Uponor Reno Port Kylpyhuonekasetti. Asennusohje

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "Uponor Reno Port Kylpyhuonekasetti. Asennusohje"

Transkriptio

1 Uponor Reno Port Kylpyhuonekasetti Asennusohje

2 Tutustu huolellisesti asennusohjeeseen ennen asennusta! Projektitietoja

3 Asennusohje Valmistelut Pura kylpyhuoneen kalusteet ja pintamateriaalit. 125 ø Toleranssit Kasettien korkeus on säädettävissä mm välillä. Mitta tarkoittaa lopullisen lattiakorkeuden ja katon väliä max 2330 min WC Sisäkaton tulee olla >164 mm jotta kasetin yläosa ja viemäri jäävät peittoon. Läpivientiputkien levyt on mitoitettu mm lattiapaksuudelle. Kasetin alla oleva tasoitekerros sovitetaan toleranssien mukaan WC-tuolin korkeutta voi säätää asennuksen myöhemmässä vaiheessa. HUOM! Uponor antaa lisäohjeita, jos mitat poikkeavat. Kasetissa on porausmallit. Näitä käytetään asennuksen aikana varmistamaan, että kasetit ovat linjassa kerrosten välillä. Jos seinät eivät varmuudella ole linjassa, porataan ensin toinen reikä linjaan (esim. lattiakaivo). Näin saadaan tarkat mitat kerrosten välillä. <3 mm/m Käytä malleja kun merkitset porausreiät ja kiinnityspisteet. Tarkista tarvitseeko seinää hienosäätää/korjata (maks. 3 mm/m) Mahdolliset korjaukset tehdään ennenkuin kosteussulku asennetaan. Uponor Reno Port Kylpyhuonekasetti - Asennusohje l 03

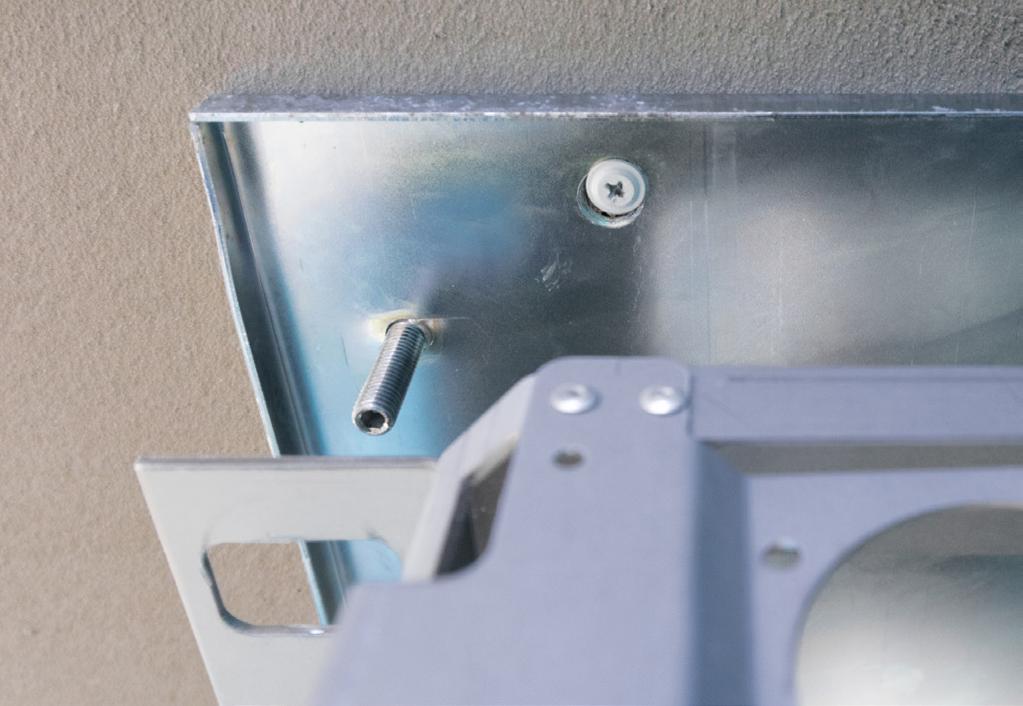

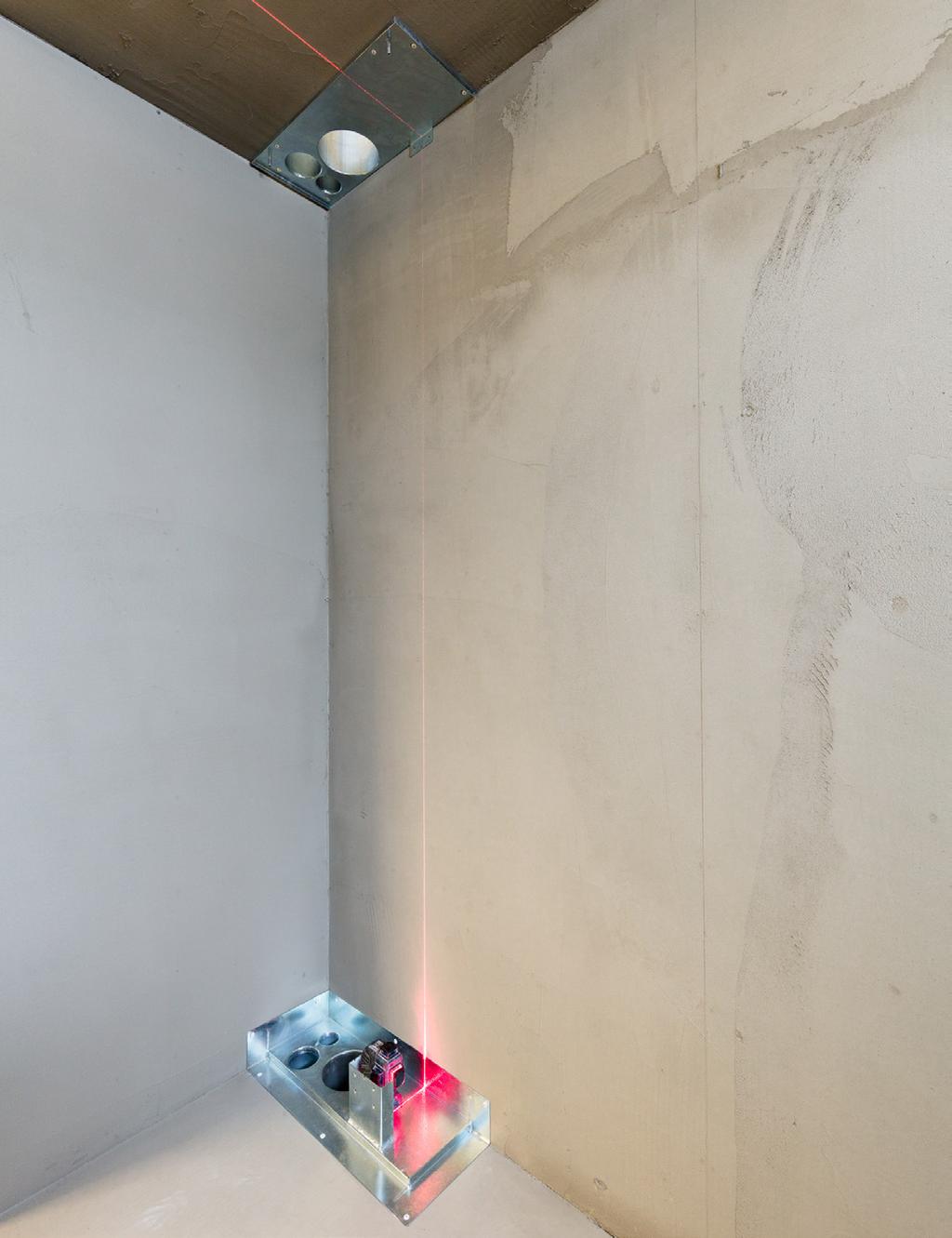

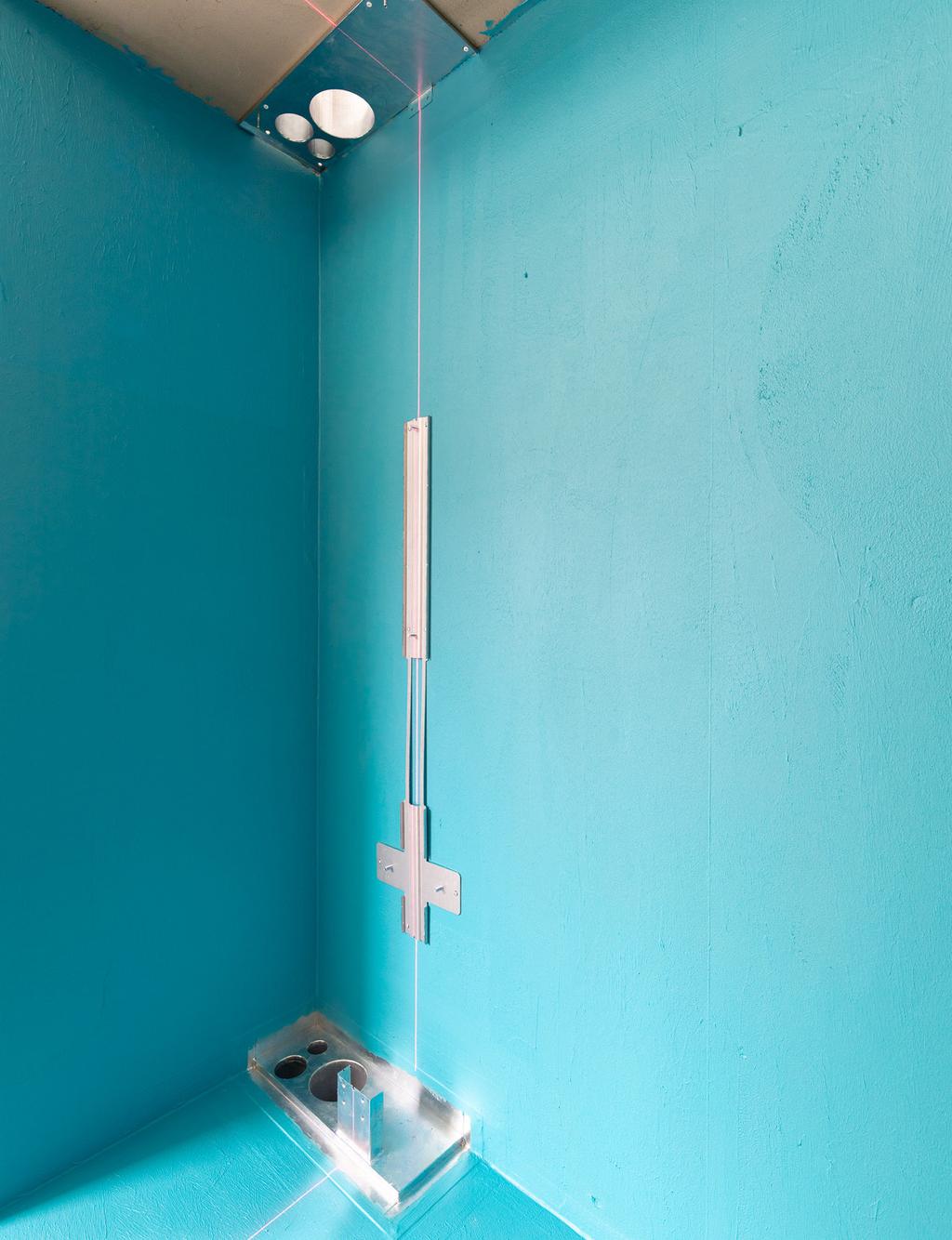

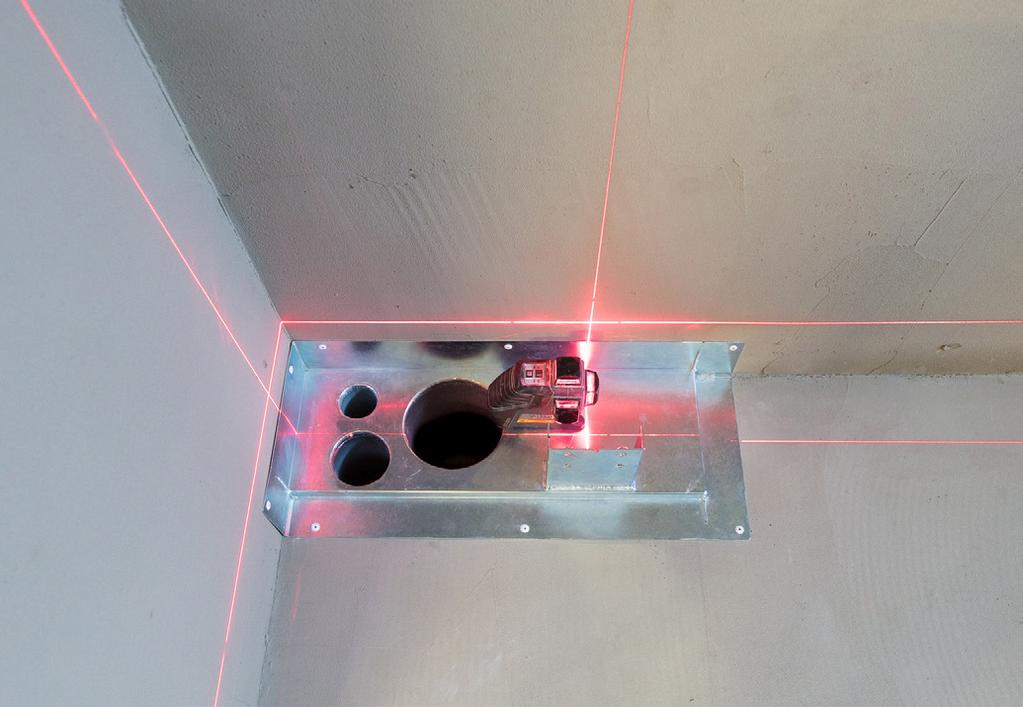

4 Vaihe 1/6: Katto- ja lattialevyn asennus Kattolevy Poraa kaksi reikää kun tasoitemassa on levitetty. Asenna kattolevy. Käytä läpivientilevyn uria ja porausmallia, jotta saat nämä laserin avulla linjaan. Kun kattolevyt on asennettu, tee pieni valu porausreikien ja putkien väliin ylhäältäpäin (hieman alle putkien yläreunaa). Lattialevy Asenna lattialevy. Lattialevyn laippoja voidaan kääntää tarvittaessa. On tärkeää että ne ovat tiiviisti lattiaa ja seinää vasten. HUOM! Jos välipohja on muu kuin betoni tai jos katto-/lattialevya EI käytetä huomioi seuraavaa: - WC-yksikön lattiakiinnitys ankkuroidaan lattiaan. Ota yhteyttä Uponoriin jos tarvitset lisätietoja. - Ammattiasentaja tekee tarvittavat läpiviennit koskien palosuojausta. 04 l Uponor Reno Port Kylpyhuonekasetti - Asennusohje

5 Esimerkki Vaihe 1 Kattolevy Esimerkki Vaihe 1 Lattialevy Uponor Reno Port Kylpyhuonekasetti - Asennusohje l 05

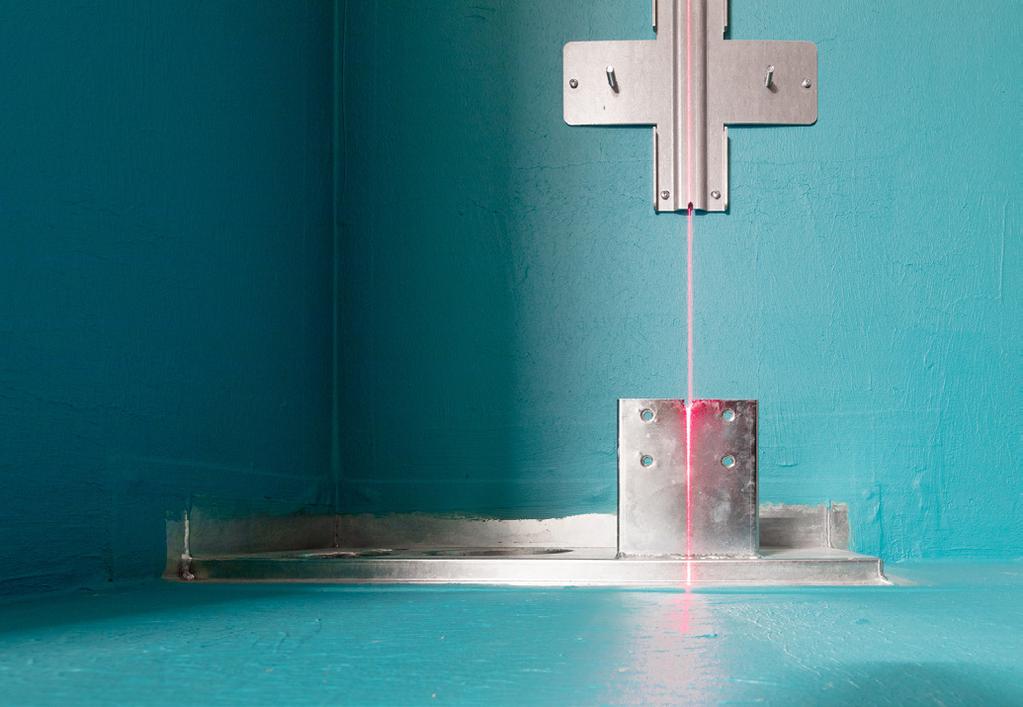

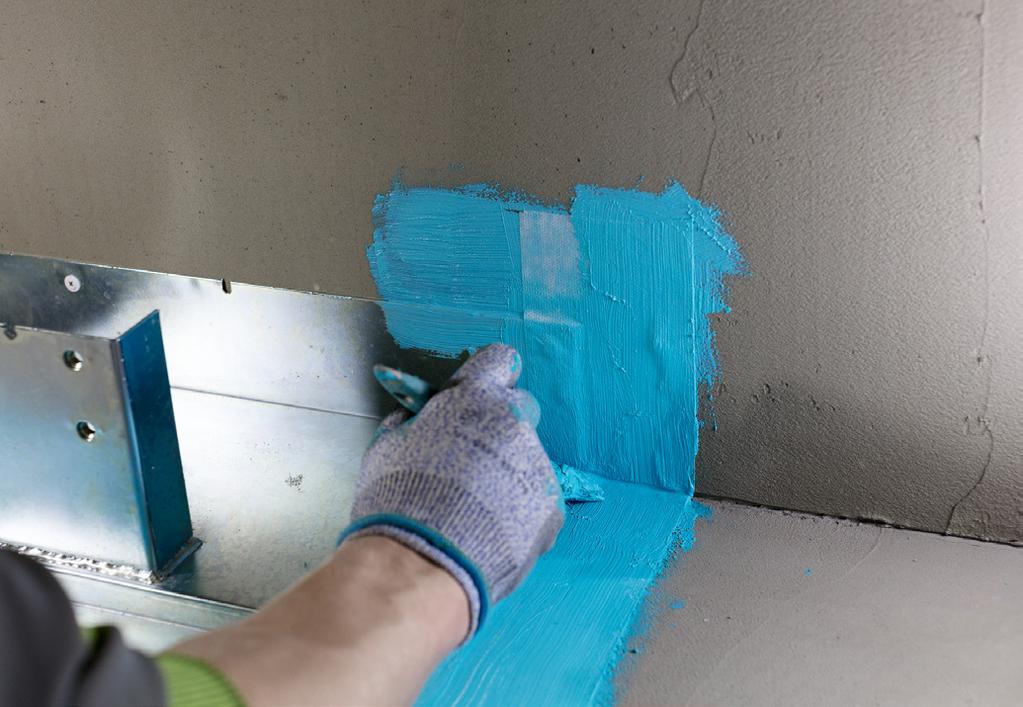

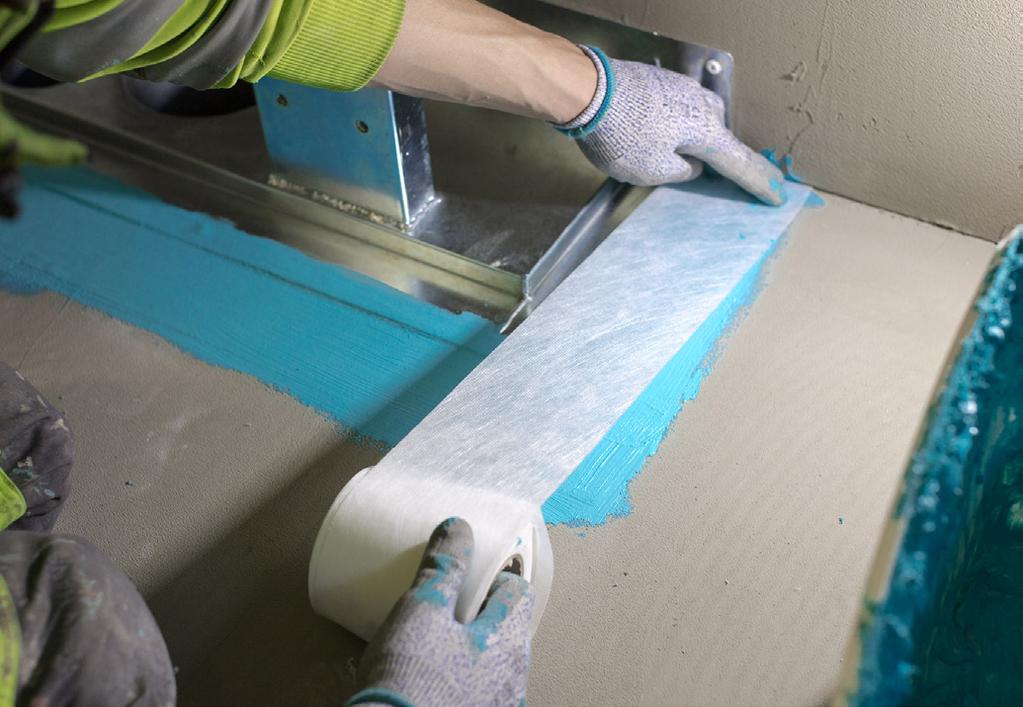

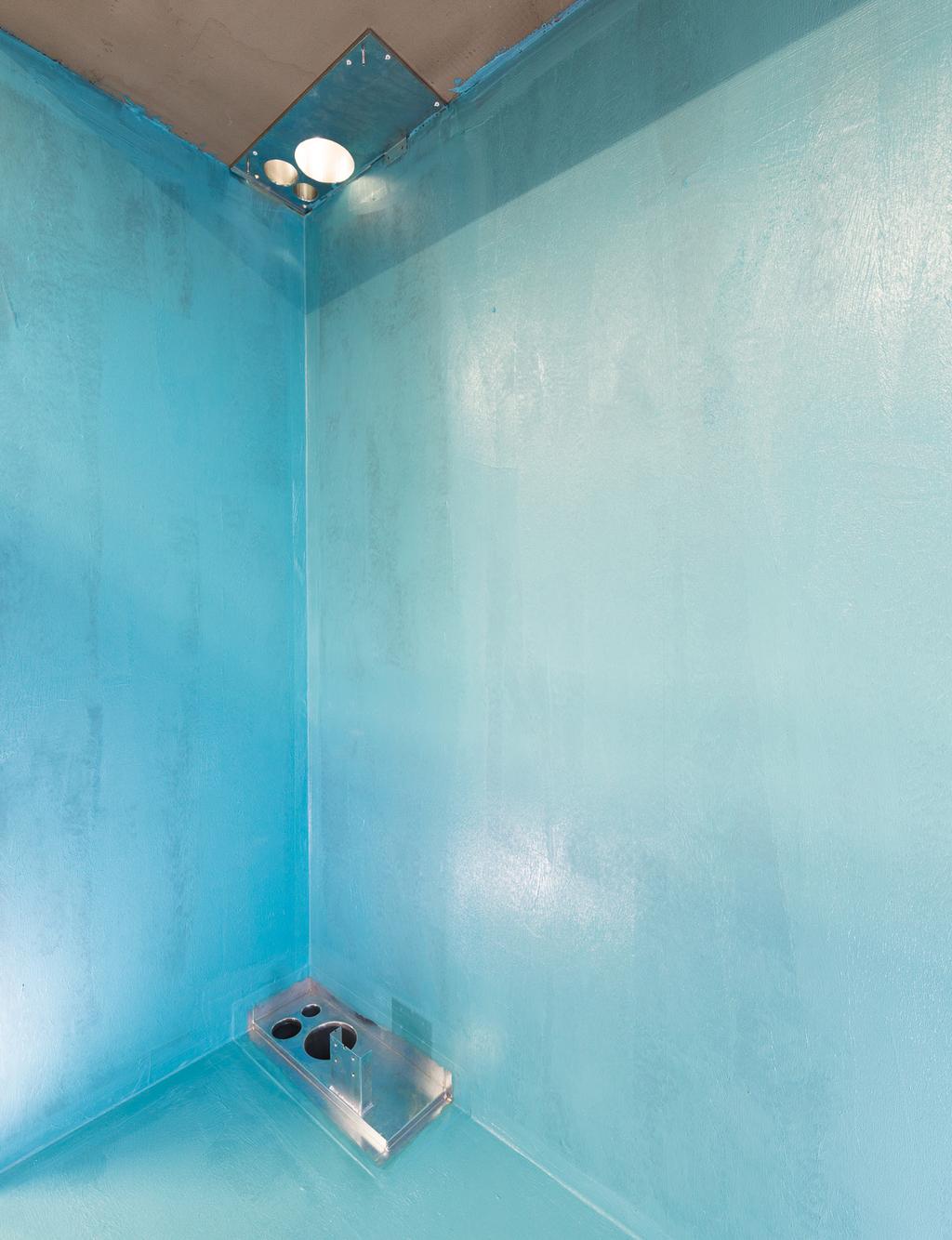

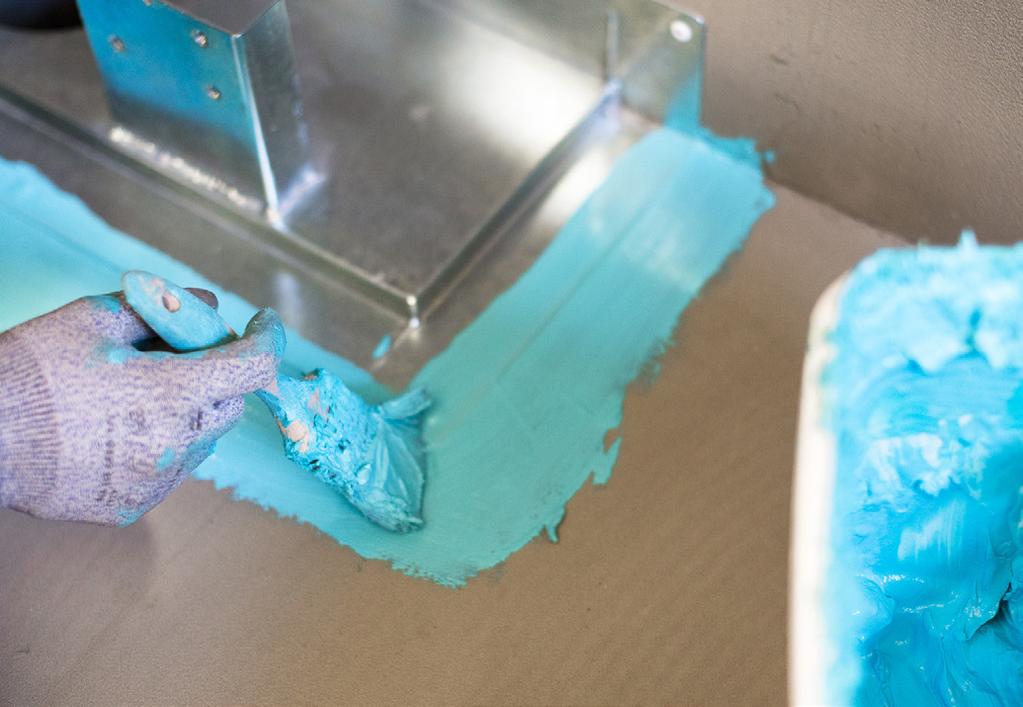

6 Vaihe 2/6: Kosteussulun asentaminen Kun asennat kosteussulun käytä valitun toimittajan kosteussulkuteippiä levyn ja lattian/seinän liitoskohdassa. Lattialevy on VTT:n testaama ja sertifioitu ja toimii seuraavien tuotteiden kanssa: - Ardex S 1-K - Kiilto Kerafiber - Casco Aquastop - LIP VS 30 HUOM! Jos olet epävarma tai on kysymyksiä liittyen muihin kosteussulkujärjestelmiin, ota yhteyttä Uponoriin. Vaihe 3/6 Seinäkiinnikkeen asentaminen Asenna seinäkiinnike kun kosteussulku on kuivunut mm Käytä laseria kiinnikkeen asentamiseen. Alempi ura sijoittuu 1000 mm katosta. HUOM! Tämä silloin kun kerroskorkeus on kuten mainittu sivulla 3. Jos kerroskorkeus poikkeaa tästä, ota yhteyttä Uponoriin. HUOM! Seuraa alan määräyksiä koskien seinäkiinnityksiä. 06 l Uponor Reno Port Kylpyhuonekasetti - Asennusohje

7 Esimerkkejä Vaiheet 2 & 3 Uponor Reno Port Kylpyhuonekasetti - Asennusohje l 07

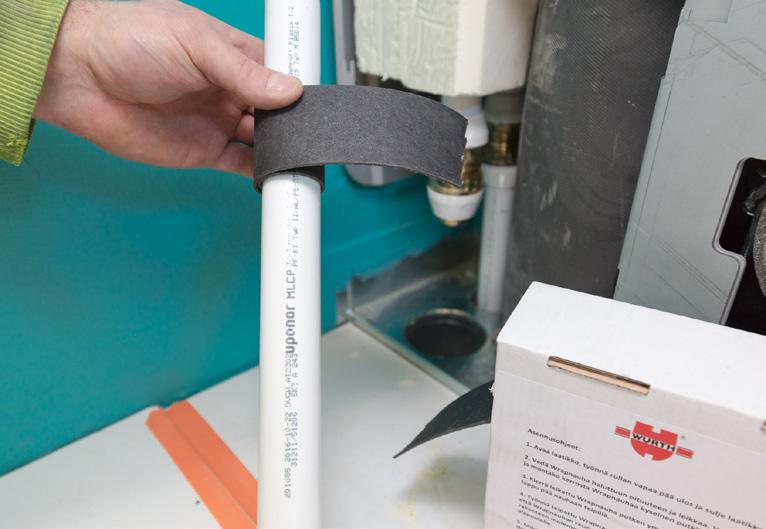

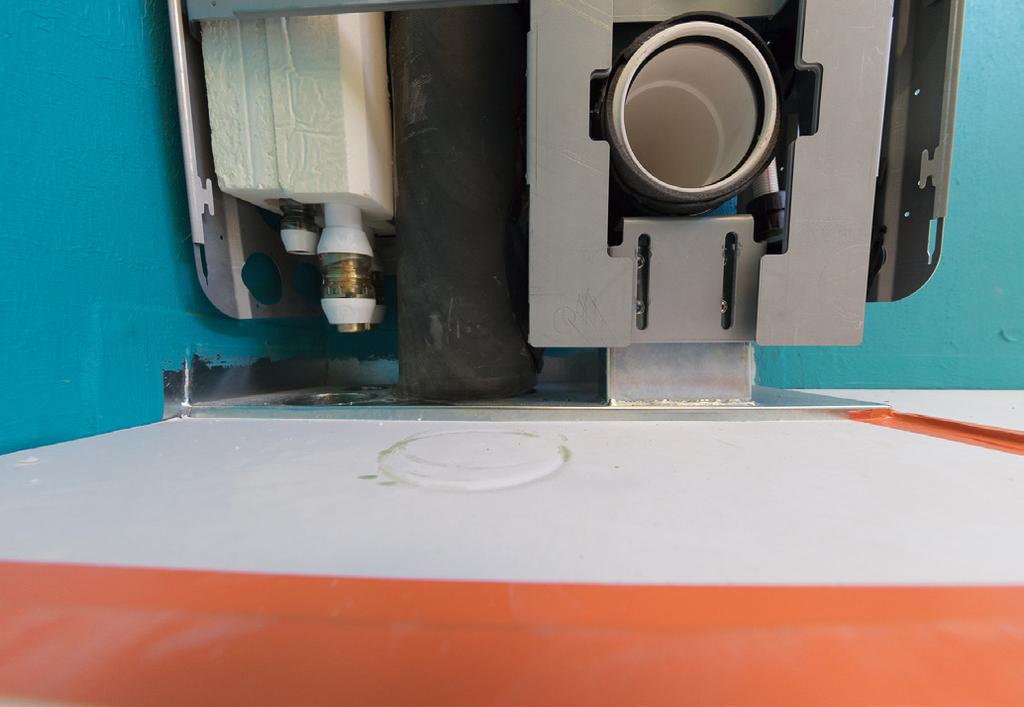

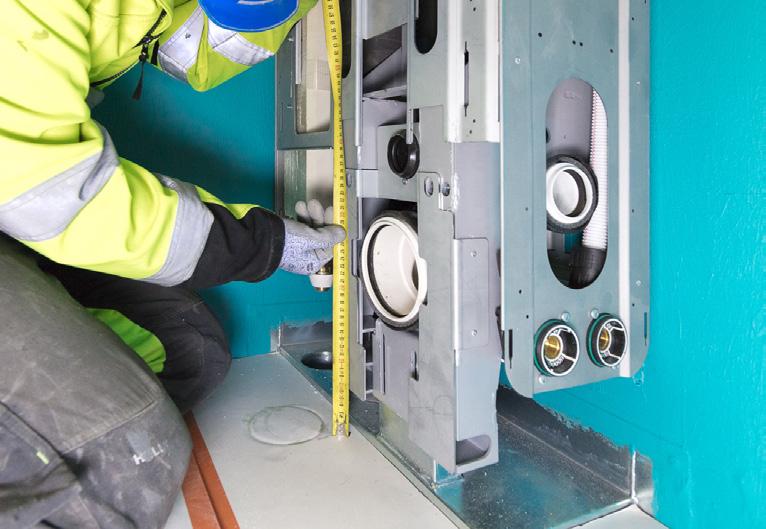

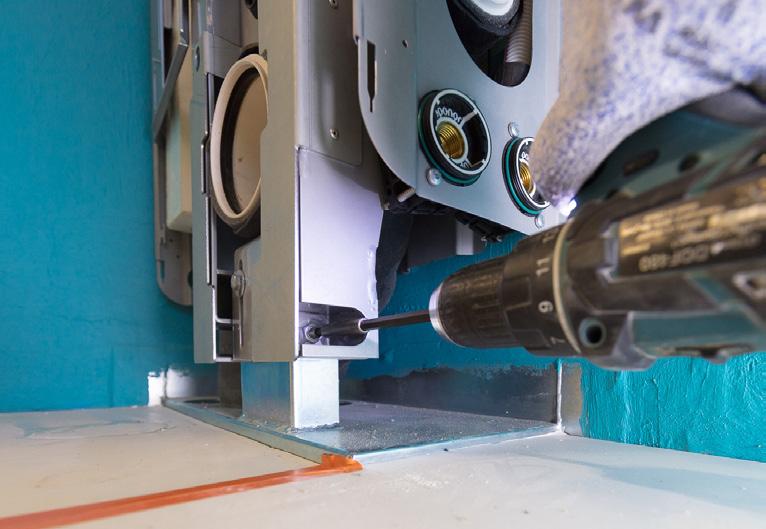

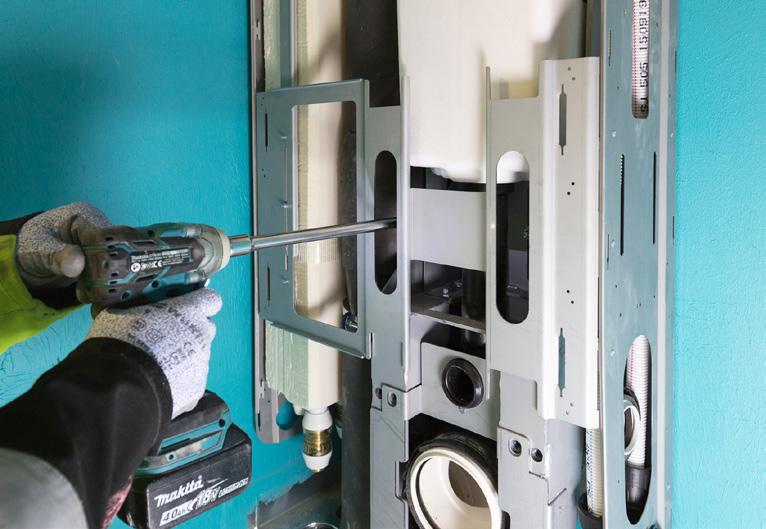

8 Vaihe 4/6 Kasetin kiinnitys Nosta kasetti lattialevyn päälle. Asennusta helpottamaan WC-yksikkö on esiasennettu korkeimpaan korkeuteen. Kasetti sijoitetaan seinäkiinnikkeen alimpaan kohtaan jengattuja tankoja vasten. Kiinnitä kasetti väliaikaisesti, niin että se pysyy paikallaan seinää vasten asennuksen aikana. WC-yksikön alin osa sijoitetaan lattialevyn kiinnikkeeseen ja kiinnitetään kevyesti 4 ruuvilla, jotka sisältyvät toimitukseen. Katkaise vesi- ja viemäriliitosputket oikeaan mittaan ja sijoita ne kerrosten väliin. 08 l Uponor Reno Port Kylpyhuonekasetti - Asennusohje

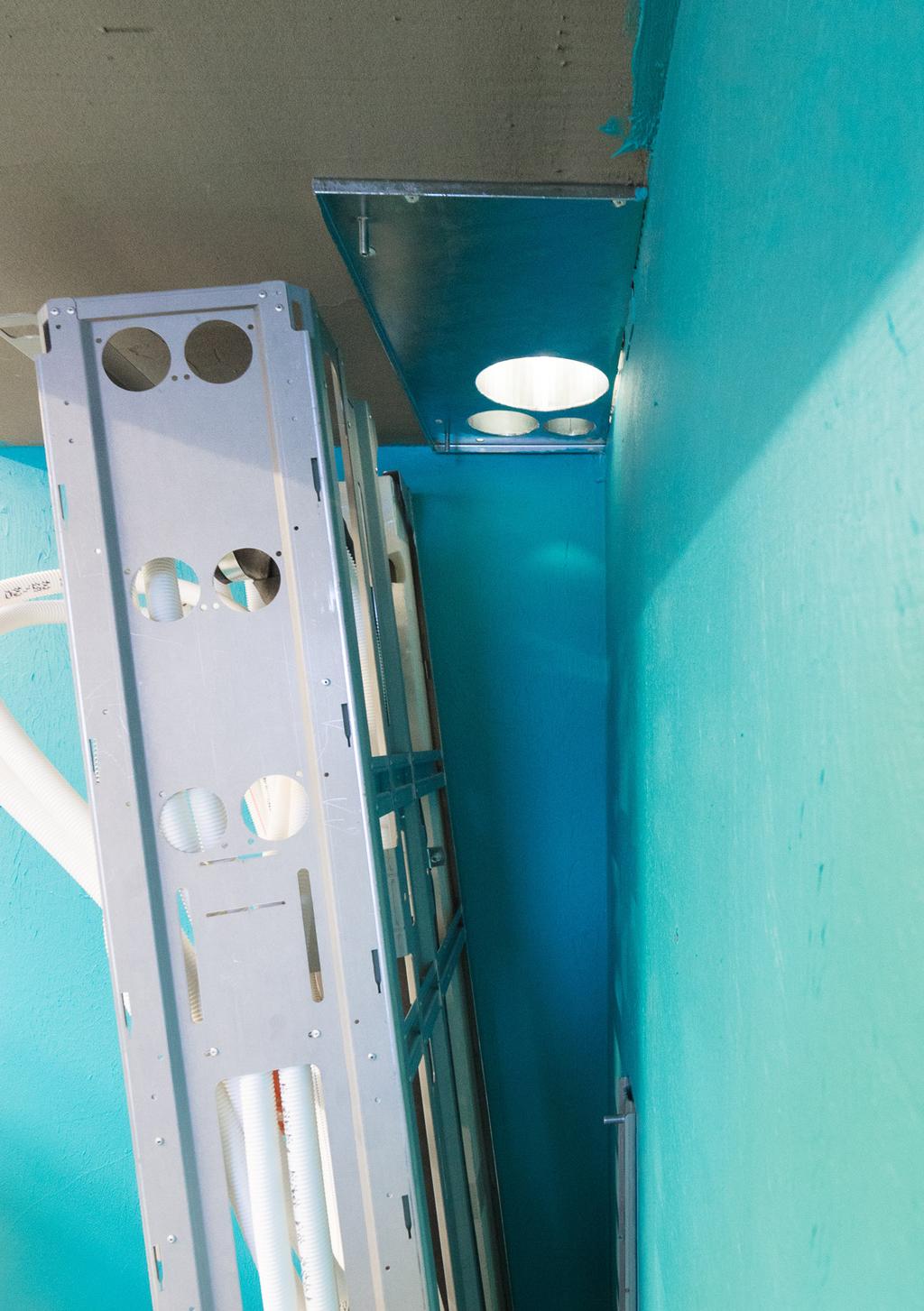

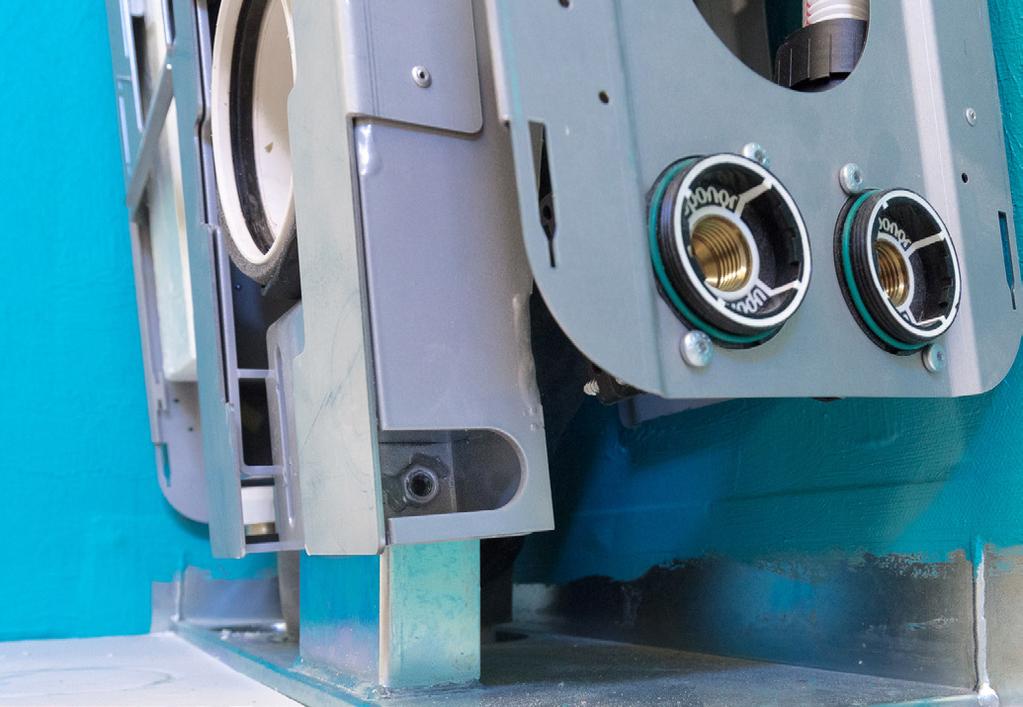

9 Esimerkkejä Vaihe 4 Uponor Reno Port Kylpyhuonekasetti - Asennusohje l 09

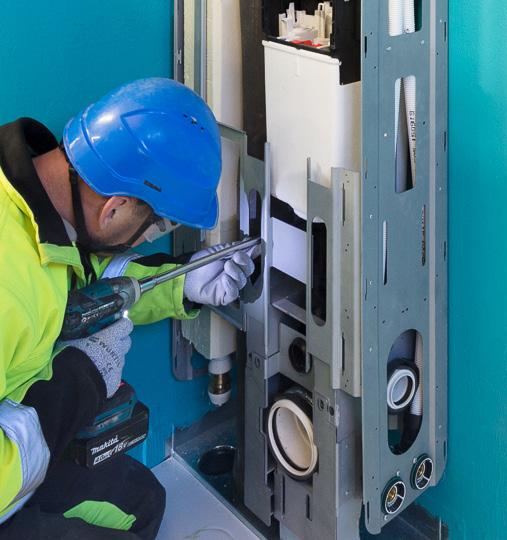

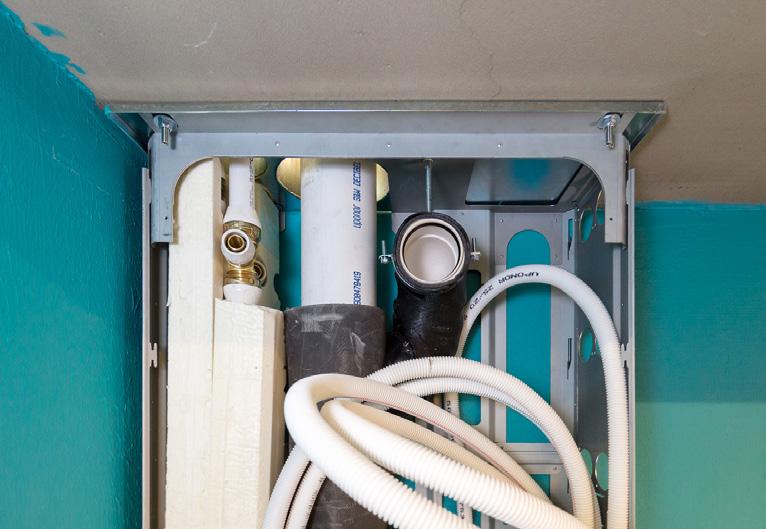

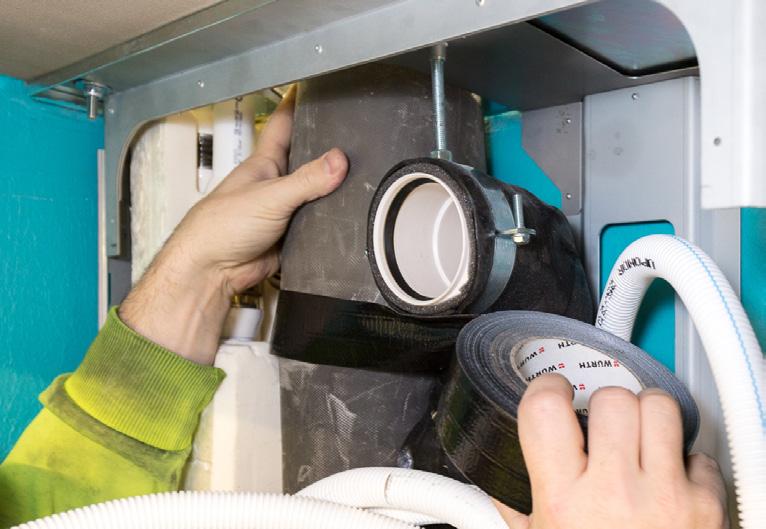

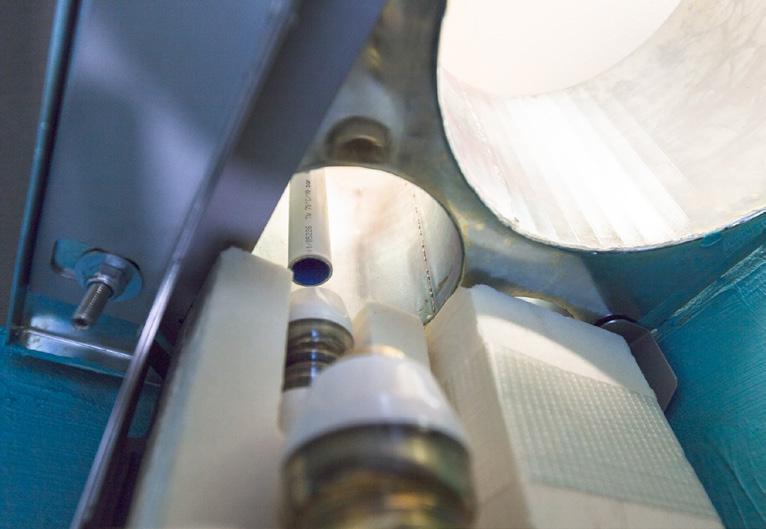

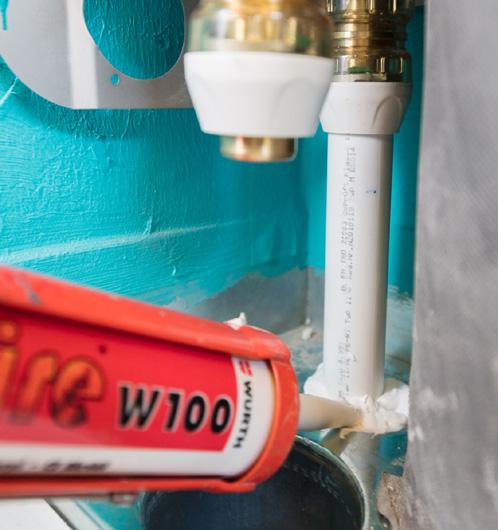

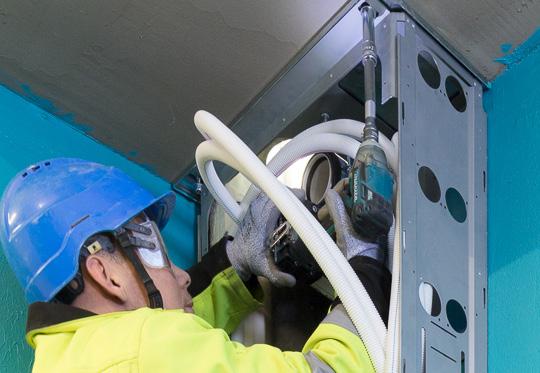

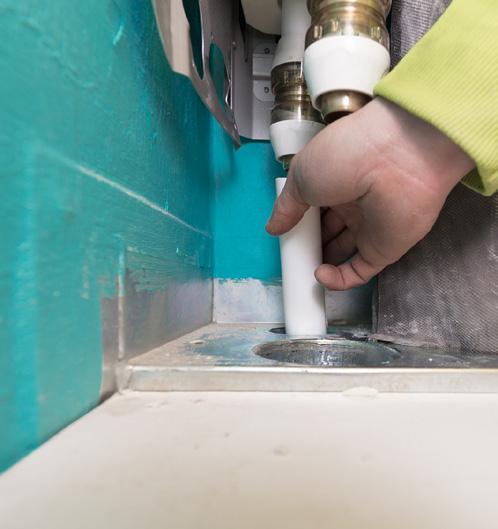

10 Vaihe 5/6 Kasetin kiinnitys Kiinnitä liitosputket RTM-liittimiin katossa ja nosta sen jälkeen kasetti kattoa kohti. 1 Kiinnitä kasetti 4 mutterilla, 2 kattolevyyn ja 2 seinäkiinnikkeeseen. 2 Nyt WC-yksikkö lasketaan lopulliseen korkeuteen. Tarvittaessa, katso WC-tuolin valmistajan ohjeet. 3 Liitä yläkerran putket RTM-liittimiin. Jos liitosputket törmäävät toisiinsa, ne voidaan säätää korkeussuunnassa, niin että ovat oikeassa kohdassa. 4 Kun kerrosten väliset liitokset ovat valmiit, ne palotiivistetään paloteipillä ja reiät täytetään palosilikoonilla. Palotiivistyksestä tarkemmin erillisessä dokumentissa. 5 Toimituksen mukana tulevat eristekourut katkaistaan toivottuun mittaan, niin että ne sopivat liitosputkiin kasetin alla. Lukitse MLC-putket vetämällä putkien vieressä olevasta laipasta ja kiristä etupuolella oleva mutteri. Lukitus toimii vain jos putket/eristys on korkeimmassa asennossa. Jos kerroskorkeus on korkeampi, tämä on lukittuna korkeimpaan asentoon ja säätöä ei tarvita. 6 Lukitse WC-yksikkö kiristämällä kaksi mutteria takana seinälevyyn ja neljä mutteria vesisäiliön alla. 7 Tämän jälkeen viemäriliitos Ø75 lattiakaivosta voidaan viimeistellä. 010 l Uponor Reno Port Kylpyhuonekasetti - Asennusohje

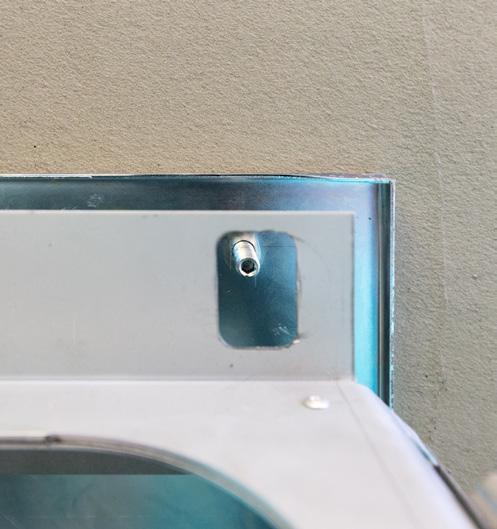

11 Esimerkkejä Vaihe Uponor Reno Port Kylpyhuonekasetti - Asennusohje l 011

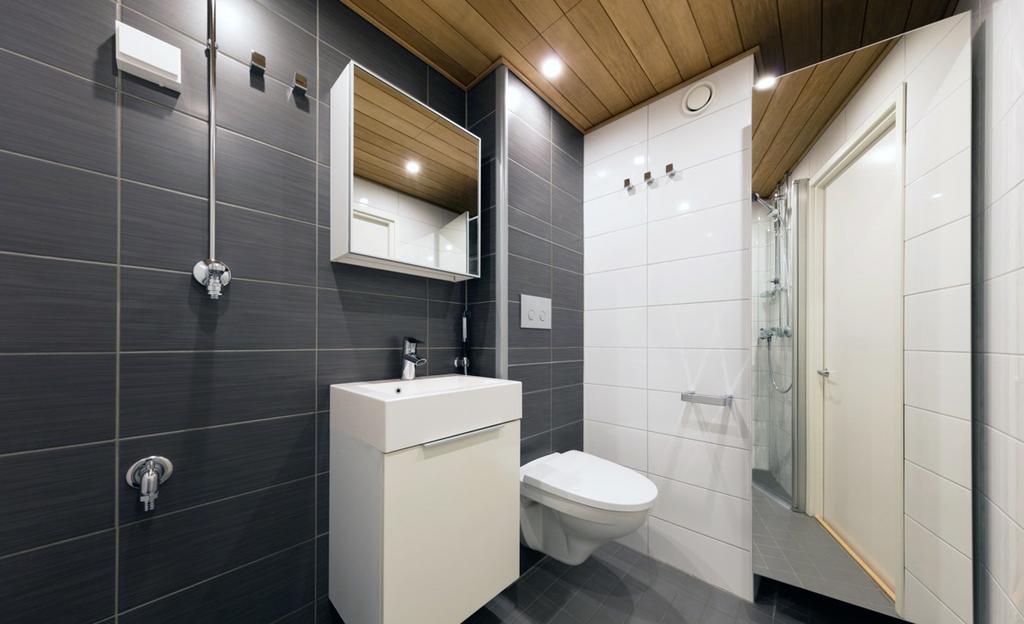

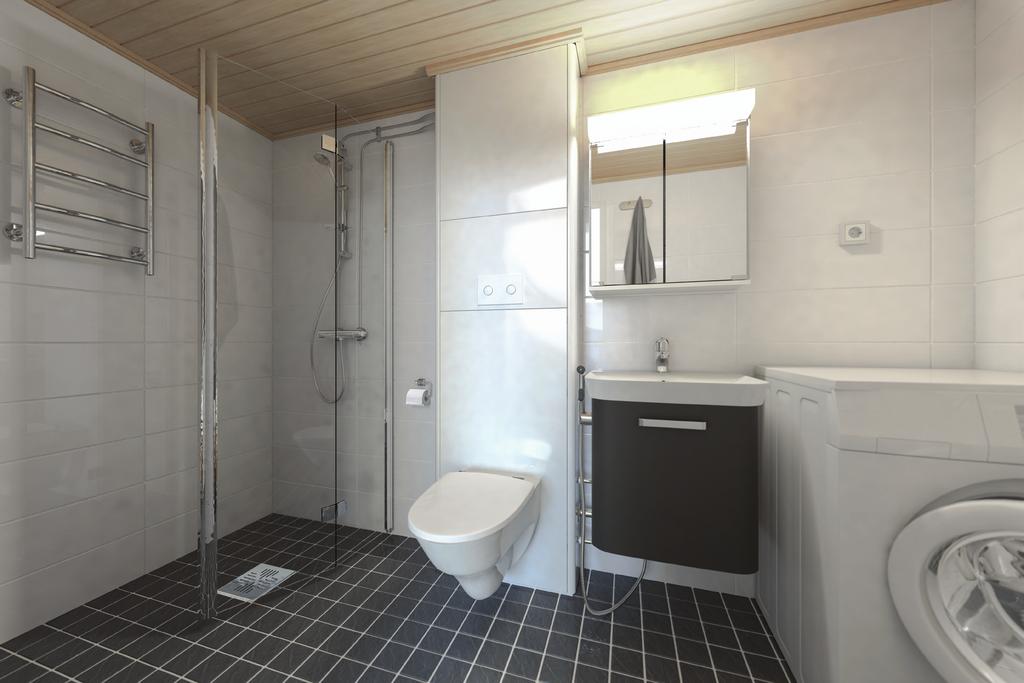

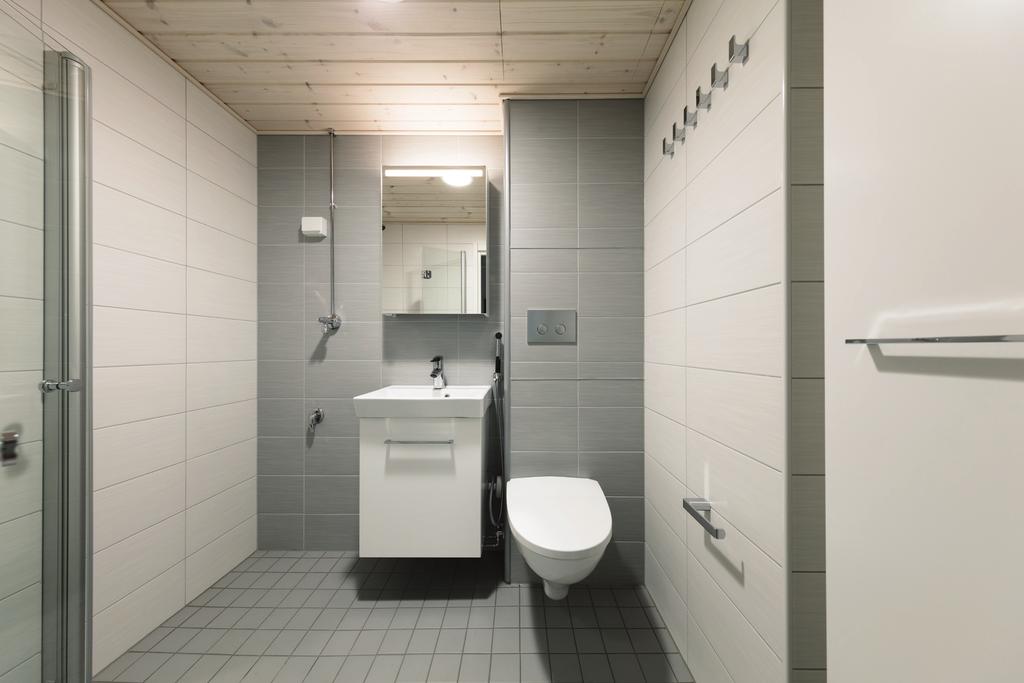

12 Peltinen tai laatoitettu pinta Reno Port -kasetin pinnaksi olet valinnut joko pellin tai laatoituksen. Seuraavilla sivuilla käydään läpi näiden kahden tyypin asennustavat. Jos olet valinnut laatoituksen, voit siirtyä suoraan sivulle 14. Peltipintainen kasetti, keskitetty. Laatoitettu kasetti, kulma-asennus. 012 l Uponor Reno Port Kylpyhuonekasetti - Asennusohje Laatoitettu kasetti, kulma-asennus.

13 Vaihe 6/6 A Pellin asennus Pintapelti toimitetaan kuutena osana. Asennus tehdään seuraavasti: 1.Peitepelti, jolla peitetään kasetin ja lattian välinen aukko. (4) Sivupellit asetetaan paikalleen ja kiinnitetään valmiisiin reikiin ruuveilla. 3. Alempi pelti kiinnitetään ja se pysyy paikallaan WC-istuimen avulla. 4. Ylempi pelti asetetaan paikalleen ja kiinnitetään ruuvilla Huoltoluukku asetetaan paikalleen, jossa se pysyy magneettien avulla. Luukun kautta sulkuventtiilit ja vesimittari ovat helposti käsillä. 4 1 Avaa pellin esireijitetyt reiät sopivalla korkeudella. Viimeistely Kun yksikkö on koeponnistettu WC-istuin voidaan asentaa. (ei kuulu toimitukseen) Noudata WC-istuimen valmistajan ohjeita. Kasetissa on alan standardin mukaiset liitokset, joissa pulttiväli c/c 180 mm ja 230 mm. Sisältää viemäriliitoksen Ø110 o-rengastiivisteellä. Tämä katkaistaan sopimaan valittuun WC-istuimeen valmistajan ohjeiden mukaan. Sivulla on liitos käyttövedelle ja Ø50 pesualtaan viemärille. Suihkun liitokset toivotulla puolella tai vaihtoehtoisesti sisäkaton kautta jakotukista. Uponor Reno Port Kylpyhuonekasetti - Asennusohje l 013

14 Vaihe 6/6 B Laatoituksen asennus HUOM! Levyt/rakenne on tarkoitettu standardilaatoille joiden paksuus on 8 mm. Tällä hetkellä meillä ei ole sellaista rakennetta, joka toimisi ohuempien tai paksumpien laattojen kanssa. Sellaiset täytyy kehittää erikseen, tai jos käyttää ohuempia laattoja täytyy konsultoida laatoittajaa ennen asennusta. Edellytykset Kehikot, kaikki putkistot ja niiden eristys, paloläpiviennit ja kerrosten väliset liitännät ovat valmiina. Käyttöveden tiiveyskoe on tehty. Sisäkaton rakenteet eivät ole asennettuna. HUOM! Kaikki kasettia ympäröivät seinät on laatoitettu. Osat (katso kuva sivulla 11) 1. Etupaneeli jossa kulmalistat. 2. Huoltoluukku, peltiä vaihtoehtoisesti laatoille 3. Sivupaneelit (2 kpl keskitetylle, 1 kpl kulmaasennukseen) 4. Alaosan peitelevy Asennusvaiheet 1. Mittaa, säädä/katkaise ja asenna alla olevat osat mainitussa järjestyksessä sopimaan seiniin ja lattiaan nähden: - Alaosan peitelevy (jos etäisyys lattiaan on pienempi kuin 15 mm, tätä ei käytetä) - Sivupaneeli (x2) - Kulmalistat - Etupaneeli 2. Liimaa alaosan peitelevy sopivalla yksikomponentti liimalla. 3. Kulmalistan alaosassa oleva katkaisupinta käsitellään tiivistelakalla. 4. Nosta paneelit paikoilleen siinä järjestyksessä kun ne on katkaistu. Paneeleissa on koukut, joiden avulla ne on helppo laskea oikeaan korkeuteen. Tarkista että kulmalistojen ruuvinreiät ovat samalla tasolla kuin kasettikehyksen mutterit. Nän varmistat että paneelit ovat oikein asennettu. 5. Mitoita huoltoluukku oikeaan leveyteen (kulma-asennuksessa). 6. Aseta huoltoluukku saranoihin ja kiinnitä kehykseen magneeteilla. 7. Laatoita kasetti. 8. Jos peitelevy on asennettu lattiatasoon jätetään 50 mm aukko ilman silikoonia WC-istuimen alle mahdollisen vuodon vuoksi. 9. Asenna WC-istuin valmistajan ohjeiden mukaan. 10. Huuhtelunappi asennetaan huoltoluukkuun. 11. Asenna sisäkatto ja jätä 40 mm aukko kasetin eteen. Tämä sen vuoksi että etupaneelin irroittaminen on mahdollista ilman että sisäkattoon kosketaan. Aukko peitetään sopivalla listalla. 014 l Uponor Reno Port Kylpyhuonekasetti - Asennusohje

15 Kattolevy Seinäkiinnike 1 4 Lattialevy Uponor Reno Port Kylpyhuonekasetti - Asennusohje l 015

16 Uponor Suomi Oy PL Nastola P W XXXXX/09/2017
